皮带轮选用

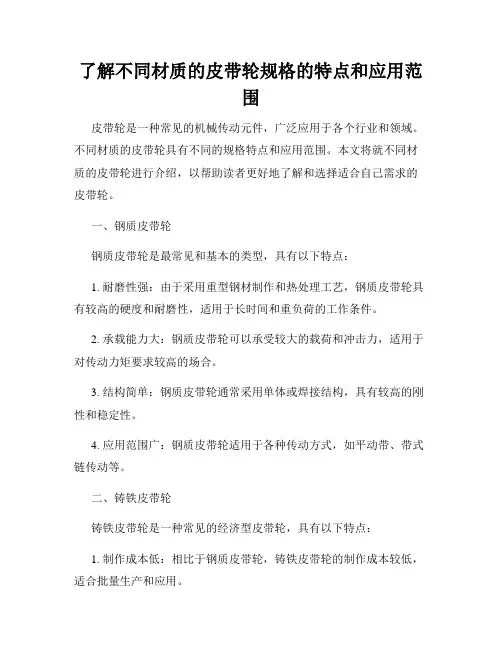

了解不同材质的皮带轮规格的特点和应用范围
了解不同材质的皮带轮规格的特点和应用范围皮带轮是一种常见的机械传动元件，广泛应用于各个行业和领域。
不同材质的皮带轮具有不同的规格特点和应用范围。
本文将就不同材质的皮带轮进行介绍，以帮助读者更好地了解和选择适合自己需求的皮带轮。
一、钢质皮带轮钢质皮带轮是最常见和基本的类型，具有以下特点：1. 耐磨性强：由于采用重型钢材制作和热处理工艺，钢质皮带轮具有较高的硬度和耐磨性，适用于长时间和重负荷的工作条件。
2. 承载能力大：钢质皮带轮可以承受较大的载荷和冲击力，适用于对传动力矩要求较高的场合。
3. 结构简单：钢质皮带轮通常采用单体或焊接结构，具有较高的刚性和稳定性。
4. 应用范围广：钢质皮带轮适用于各种传动方式，如平动带、带式链传动等。
二、铸铁皮带轮铸铁皮带轮是一种常见的经济型皮带轮，具有以下特点：1. 制作成本低：相比于钢质皮带轮，铸铁皮带轮的制作成本较低，适合批量生产和应用。
2. 重量轻：铸铁皮带轮相较于钢质皮带轮，其重量较轻，有利于提高传动效率。
3. 具有良好的定位性能：铸铁材料的精度较高，可以保证轮辊的几何精度，满足高速传动的要求。
4. 应用范围广：铸铁皮带轮适用于中小型传动装置，如食品加工、电子设备等领域。
三、铝合金皮带轮铝合金皮带轮是一种轻型、高强度的皮带轮材料，具有以下特点：1. 重量轻：铝合金皮带轮相较于其他材质，其重量更轻，有利于减小传动装置的整体质量。
2. 导热性好：铝合金导热性较好，可以在高速运转时快速散热，提高传动效率和使用寿命。
3. 抗腐蚀性强：铝合金具有很好的耐蚀性，适用于一些潮湿或有腐蚀性环境的传动装置。
4. 应用范围广：铝合金皮带轮适用于轻载、高速传动装置，如航空、汽车制造等领域。
四、塑料皮带轮塑料皮带轮是一种轻型、低噪音的皮带轮材料，具有以下特点：1. 重量轻：塑料皮带轮相较于其他材质，其重量更轻，有利于减小传动装置的整体质量。
2. 抗腐蚀性强：塑料材料具有良好的耐腐蚀性，适用于一些特殊环境的传动装置。
皮带轮规格优化设计原则与方法
皮带轮规格优化设计原则与方法皮带轮是一种常见的传动装置，广泛应用于各种机械设备中。
合理设计皮带轮的规格可以提高传动效率、延长使用寿命，并降低设备故障率。
本文将探讨皮带轮规格优化的设计原则与方法。
一、选取合适的材料皮带轮的材料选择直接影响到其使用寿命和传动效率。
一般情况下，选择淬火齿轮钢或铸铁作为皮带轮的材料，具有较高的强度和硬度，能够承受较大的负荷和使用压力。
此外，材料的热处理也十分重要，通过适当的温度和时间控制可以进一步提高材料的强度和硬度。
二、确定皮带轮的直径皮带轮的直径直接影响到传动效率和传动比。
在设计过程中，需要综合考虑驱动电机的转速、传动带的宽度和张力等因素。
一般来说，皮带轮的直径越大，其传动效率越高，但同时也会增加设备的尺寸和重量。
因此，在确定皮带轮的直径时，需要在满足传动要求的基础上，尽可能选择较小的直径，以便节约空间和材料成本。
三、考虑皮带轮的齿数皮带轮的齿数是指其齿轮的数量，也与传动比有关。
传统方法是根据所需的传动比和带速来计算。
然而，在实际设计中，还需要考虑到传动带的最小齿数和弯曲半径等因素。
通常情况下，应选择满足最小齿数和最小弯曲半径的齿数组合，以确保皮带轮的正常运转和使用寿命。
四、优化皮带轮的结构除了考虑皮带轮的材料、直径和齿数外，还可以通过优化其结构来提高传动效率和减少噪声。
例如，使用轻量化的结构设计可以减小惯性，降低能量损耗；采用凸弧齿轮设计可以改善齿轮的接触性能，减小传动噪声。
此外，还可以通过加工精度和装配质量的提高来进一步改善传动性能。
五、进行仿真和试验验证在最后的设计阶段，可以通过使用计算机仿真软件或进行实际试验来验证皮带轮的设计方案。
通过仿真和试验可以评估传动效率、噪声水平、振动情况等指标，以进一步优化设计，并在实际应用中进行性能验证。
综上所述，皮带轮规格的优化设计是一个综合考虑材料、直径、齿数和结构等因素的过程。
合理选择材料、确定直径和齿数，优化结构，并通过仿真和试验验证，可以提高皮带轮的传动效率和使用寿命，从而为机械设备的正常运行提供可靠的支持。
国标皮带轮规格
国标皮带轮规格摘要：一、国标皮带轮简介二、国标皮带轮的规格分类1.按直径分类2.按宽度分类3.按传动比分类4.按材质分类三、国标皮带轮的选择与应用1.选择合适的直径2.选择合适的宽度3.选择合适的传动比4.选择合适的材质5.注意事项四、国标皮带轮的安装与维护1.安装步骤2.维护保养五、国标皮带轮的故障排除与处理1.皮带磨损2.皮带断裂3.传动噪音4.其它故障正文：一、国标皮带轮简介国标皮带轮，又称国家标准皮带轮，是根据我国GB/T 1271-2003《皮带轮》标准生产的皮带轮。
它广泛应用于各类机械设备的传动系统中，具有传动比稳定、噪音低、传动效率高等优点。
二、国标皮带轮的规格分类1.按直径分类：国标皮带轮按直径可分为小型、中型、大型三种，分别为Φ200mm、Φ300mm、Φ400mm及以上。
2.按宽度分类：国标皮带轮按宽度可分为窄型、中型、宽型三种，分别为B≤120mm、120mm<B<200mm、B≥200mm。
3.按传动比分类：国标皮带轮按传动比可分为普通传动比（Ⅰ级）、中级传动比（Ⅱ级）、高传动比（Ⅲ级）。
4.按材质分类：国标皮带轮按材质可分为铝、铸铁、不锈钢等。
三、国标皮带轮的选择与应用1.选择合适的直径：根据传动系统的需求，选择相应直径的国标皮带轮。
例如，对于小型传动系统，可选择Φ200mm的国标皮带轮。
2.选择合适的宽度：根据传动系统的承受能力和皮带轮的稳定性，选择合适的宽度。
例如，对于承受力较大的传动系统，可选择宽度在200mm以上的国标皮带轮。
3.选择合适的传动比：根据传动系统的传动要求，选择合适的传动比。
例如，对于需要高速传动的系统，可选择高传动比（Ⅲ级）的国标皮带轮。
4.选择合适的材质：根据传动系统的工作环境和要求，选择合适的材质。
例如，对于潮湿、腐蚀环境，可选择不锈钢的国标皮带轮。
5.注意事项：在选择国标皮带轮时，还需注意以下几点：- 皮带轮的表面质量，要求表面光滑、无砂眼、毛刺等；- 皮带轮的轮槽要与皮带相匹配，以确保良好的传动性能；- 皮带轮的固定方式要可靠，避免因固定不牢导致的故障。
电机皮带轮选型计算公式
电机皮带轮选型计算公式在工业生产中，电机皮带轮是一种常见的传动装置，它通过皮带的转动来传递电机的动力，从而驱动其他设备或机械。
在选用电机皮带轮时，需要根据具体的工作条件和要求来进行计算和选型，以确保传动系统的稳定性和可靠性。
本文将介绍电机皮带轮选型计算公式及其应用。
1. 传动比的计算。
传动比是指电机皮带轮的转速与被驱动设备的转速之比，通常用i表示。
传动比的计算公式为：i = N1 / N2。
其中，N1为电机皮带轮的转速，N2为被驱动设备的转速。
2. 皮带轮直径的计算。
在选型时，需要根据传动比和工作转速来计算电机皮带轮的直径。
皮带轮直径的计算公式为：D = (N1 D2) / (N2 i)。
其中，D为电机皮带轮的直径，D2为被驱动设备的皮带轮直径。
3. 功率的计算。
在选型时，还需要根据传动比和工作功率来计算电机皮带轮的功率。
功率的计算公式为：P = P2 i。
其中，P为电机皮带轮的功率，P2为被驱动设备的功率。
4. 载荷的计算。
在选型时，还需要根据传动比和工作载荷来计算电机皮带轮的载荷。
载荷的计算公式为：F = F2 / i。
其中，F为电机皮带轮的载荷，F2为被驱动设备的载荷。
5. 选型注意事项。
在进行电机皮带轮的选型时，需要注意以下几点：（1）根据传动比和工作转速来计算电机皮带轮的直径，确保传动系统的稳定性和可靠性。
（2）根据传动比和工作功率来计算电机皮带轮的功率，确保传动系统的工作效率和安全性。
（3）根据传动比和工作载荷来计算电机皮带轮的载荷，确保传动系统的承载能力和使用寿命。
（4）在选型时，还需要考虑电机皮带轮的材质、结构和安装方式等因素，以满足具体的工作条件和要求。
综上所述，电机皮带轮选型计算公式是根据传动比、工作转速、功率和载荷等因素来进行计算和选型的。
在选型时，需要根据具体的工作条件和要求来确定电机皮带轮的直径、功率和载荷，以确保传动系统的稳定性和可靠性。
希望本文对您有所帮助，谢谢阅读！。
皮带轮的材料
皮带轮的材料皮带轮是一种用于传动的机械零件，通常由金属或塑料材料制成。
不同的材料具有不同的特性和适用范围，选择合适的材料对于皮带轮的使用寿命和传动效率至关重要。
本文将就皮带轮常见的材料进行介绍和分析，帮助读者更好地选择适合自己需求的皮带轮材料。
1. 铸铁皮带轮。
铸铁是一种常见的皮带轮材料，具有良好的机械性能和耐磨性。
铸铁皮带轮通常用于大型机械设备和重型传动系统，能够承受较大的载荷和转速。
此外，铸铁材料价格较低，制造工艺成熟，因此在工业领域得到广泛应用。
2. 钢制皮带轮。
钢制皮带轮具有优异的强度和硬度，能够在高速和高负荷的工况下稳定工作。
钢制皮带轮通常经过热处理，提高其表面硬度和耐磨性，适用于要求高精度传动的场合。
然而，钢制皮带轮的制造成本较高，需要精密加工，因此价格相对较高。
3. 铝合金皮带轮。
铝合金是一种轻质高强度的材料，具有良好的耐腐蚀性和导热性。
铝合金皮带轮适用于要求轻质化设计的机械设备，能够减轻设备自重，提高传动效率。
另外，铝合金材料的加工性能较好，可以实现复杂形状的加工，因此在一些特殊场合得到应用。
4. 塑料皮带轮。
塑料皮带轮是近年来新兴的一种材料，具有重量轻、耐磨、绝缘等优点。
塑料皮带轮适用于一些特殊环境，如潮湿、腐蚀等，能够提高传动的稳定性和可靠性。
然而，塑料材料的强度和耐热性较差，不能承受过大的载荷和温度，因此在选择时需要根据具体的使用环境进行考虑。
5. 聚氨酯皮带轮。
聚氨酯是一种弹性体材料，具有较好的耐磨性和耐疲劳性。
聚氨酯皮带轮适用于一些需要减震和降噪的场合，能够提高传动的平稳性和舒适性。
此外，聚氨酯材料的加工成本较低，制造工艺简单，因此在一些民用设备中得到应用。
综上所述，不同材料的皮带轮具有各自的特点和适用范围，选择合适的材料需要综合考虑传动功率、载荷、转速、环境等因素。
希望本文对于读者在选择皮带轮材料时能够提供一定的参考和帮助。
皮带轮选型技术参数
皮带轮选型技术参数皮带轮是一种常用的传动元件，广泛应用于各种机械设备中。
选型皮带轮时需要考虑多种技术参数，下面将详细介绍这些参数及其影响因素。
1.带轮直径：带轮直径是指皮带轮的直径尺寸，直接影响皮带的工作性能。
较大的直径可以提高皮带的接触面积，减小了压力，降低了磨损，同时也能提高传动效率。
但是较大的直径也会增加制造成本和空间占用。
2.轮缘高度：轮缘高度是指皮带轮的边缘高度。
较高的轮缘可以防止皮带侧移，提高传动稳定性。
但是轮缘高度过高会增加制造成本，同时也会增加摩擦。
3.轮缘宽度：轮缘宽度是指皮带轮边缘到中心的宽度。
较大的轮缘宽度可以提高皮带的接触面积，增加传动效率。
但是轮缘宽度过大会增加制造成本，增加空间占用。
4.轮毂宽度：轮毂宽度是指皮带轮中心部分的宽度。
较大的轮毂宽度可以提高皮带轮的刚性，减小变形，增加传动精度。
但是轮毂宽度过大会增加制造成本，增加空间占用。
5.轮毂孔径：轮毂孔径是指皮带轮中心部分的孔径尺寸。
轮毂孔径需要与轴的尺寸匹配，提高安装精度。
轮毂孔径的选取要根据具体的轴尺寸和安装要求来确定。
6.轮缘倾角：轮缘倾角是指皮带轮的倾斜程度。
较大的轮缘倾角可以提高皮带的传动效果，减小滑移现象。
但是轮缘倾角过大会增加制造成本，增加空间占用。
7.材质：皮带轮的材质需要具有足够的强度和耐磨性。
常见的材质有铸铁、钢制等。
材质的选取要考虑实际工作环境和传动功率等因素。
8.平衡质量等级：皮带轮需要进行动平衡校正，以确保传动的平稳运行。
平衡质量等级是指平衡质量的标准，常见的等级有G2.5、G6.3等。
平衡质量等级的选取要根据具体的传动要求和平衡要求来确定。
9.表面处理：皮带轮的表面处理通常包括镀锌、喷塑、电泳等，可以提高皮带轮的耐腐蚀性和美观性。
表面处理的选取要根据具体的工作环境和美观要求来确定。
以上就是选型皮带轮时需要考虑的一些技术参数。
在选型时需要综合考虑传动要求、机械性能、工作环境等因素，选择适合的皮带轮，以确保传动的可靠性和效率。
带轮如何选型步骤
皮带轮选型案例需要的参数：1、电机功率2、电机转速（级数也可以）3、速度比a（电机转速/主轴转速= 主轴皮带轮外径/电机皮带轮外径）4、根据工作工况，负载情况，环境情况等条件取安全系数。
（一般风机安全系数在1.5）5、一般情况下功率在7.5kw以下的选spz型号带轮，7.5-15kw选spa型号带轮，15-30kw选spb型带轮，30kw以上选spc型带轮。
选型案例：选型中我们一般先选取速度比较快的带轮会比较准确，在这里我们先选电机轮。
1、电机功率45kw，电机转速960r/min，主轴转速900r/min2、根据一般安全系数1.5算，皮带最少保证能带动有45*1.5=67.5的功率.3、速比a=960/900=主轴带轮外径/电机带轮外径=1.074、根据电机功率45kw选spc带轮。
5、根据参数a：电机转速960r/min b：如果选三个槽的话，每根皮带需负载67.5/3=22.5kw查spc皮带功率表如下图：看表中蓝色标注处功率表中显示，选300的带轮可以达到（21.95+23.77）/2=22.86kw>22.5 可以满足功率要求（960r/min 在表格中没有，我们在表格中取900和1000转速对应功率的平均值）如上我们选的电机轮节径为300mm，型号为spc300-36、根据速比a=960/900=主轴带轮外径/电机带轮外径=1.07，我们可算出主轴带轮节径为300*1.07=321，根据标准规格，最接近315节径的标准规格，即选spc315-37、验算，所选型号安全系数c=22.86*3/45=1.524实际速比：315/300=1.05主轴转速为：960/1.05=914r/min 比预期900r/min快14r/min.8、以上选型是根据美国jason皮带功率表选出，具体实际应用要根据本身所用皮带和实际负载工况调整安全系数。
一般的国产皮带的功率会比jason皮带低，具体数据，要根据皮带而定。
如何根据负载要求选择合适的皮带轮规格
如何根据负载要求选择合适的皮带轮规格皮带轮是一种常见且重要的传动装置，广泛应用于各个行业和领域。
选择合适的皮带轮规格对于传动系统的运转效率和寿命具有至关重要的作用。
在选择皮带轮规格时，需要根据负载要求进行综合考虑，以确保传动系统的正常运行。
本文将从负载要求的角度出发，探讨如何选择合适的皮带轮规格。
一、了解负载要求在选择皮带轮规格之前，首先需要了解负载要求。
负载要求包括负载类型、负载大小和负载方向等方面。
负载类型可以分为持续负荷和突发负荷两种。
持续负荷是指在传动过程中负载一直存在，而突发负荷是指瞬间负荷发生的时候。
负载大小是指传动系统所承受的最大负荷，通常以力的单位（如牛顿）来表示。
负载方向是指负荷对于传动系统的作用方向，可以是单向或者双向。
二、计算负载计算负载是选择合适的皮带轮规格的基础。
根据负载要求，需要计算传动系统所承受的负荷大小。
在计算负载时，需要考虑动力因素、传动比例和效率等因素。
动力因素是指传动所需的功率大小，通常以千瓦或者马力来表示。
传动比例是指输入轴和输出轴之间的速度比例关系，可以通过减速比或者传动比来表示。
效率是指传动过程中能量转化的效率，通常以百分比来表示。
三、根据负载要求选择皮带轮规格根据负载要求选择合适的皮带轮规格是确保传动系统正常运行的关键。
在选择皮带轮规格时，需要考虑以下几个因素：1.负载类型：根据负载类型选择合适的皮带轮规格。
对于持续负荷，需要选择耐磨性好、承载能力强的皮带轮规格；对于突发负荷，需要选择抗冲击、耐疲劳的皮带轮规格。
2.负载大小：根据负载大小选择合适的皮带轮规格。
负载大小直接影响到所选皮带轮的尺寸和材料。
通常情况下，负载越大，所选的皮带轮尺寸越大，材料也需要选择更强韧性和耐磨性的材料。
3.负载方向：根据负载方向选择合适的皮带轮规格。
负载方向会对传动系统的设计和结构产生影响，需要选择适合的皮带轮规格来适应不同的负载方向。
4.其他因素：除了负载要求，还需要考虑其他因素如工作环境、安装空间和传动效率等。
皮带轮及皮带选型计算
皮带轮及皮带选型计算
风机 电机
型号 DTK4.5B
型号 Y132M-4
全压(Pa) 风机功率
900
6
安全功率 功率(KW)
7.2
7.5
转速(rpm) 1020
转速(rpm) 1440
序 号
计算项目
1 设计功率
符号 单位 计算公式和参数选定
Pd
KW Pd=KAP
计算结果 实际取值 说明
5.4 根据带型、dd1和n1确定
0.13 2
根据带型、dd1和i查表
Kα:小带轮包角修正系数 Kl：带长修正系数
1061
SPA 140 38 × 2 190 42 × 2 SPA 2000 × 2
6 带速
v
m/s v = πdp1n1/(60×1000)
7 初定轴间距
a0
mm
8 所需基准长度 Ld0 mm
9 实际轴间距
a
mm
10 小带轮包角
α1 。
11 单根V带传递功率 P1 KW
12
传动比i≠1额定 功率增量
△P1
13 V带的根数
z
231
2
Ld0 2a0 2
dd1 dd2
dd2 dd1 4 a0
9.75
P：传递的功率 KA：工 况系数，此处取1.3
2 选定带型
3 传动比
i
i= n1/n2
4 小带轮基准直径 dd1 mm
SPA 1.41 140
n1：小带轮转速 n2：大 带轮转速
0.01 宜选较大直径§ε值
5 大带轮基准直径 dd2 mm dd2=idd1(1-ε)
皮带轮规格的选择原则和注意事项
皮带轮规格的选择原则和注意事项皮带轮规格选择原则和注意事项皮带轮是机械传动中常使用的一种零件，用于传递转矩和旋转运动。
在选择皮带轮的规格时，应该遵循一些原则和注意事项，以确保其使用效果和寿命。
本文将为你详细介绍皮带轮规格选择的原则和注意事项。
一、原则和注意事项1. 转速匹配：皮带轮的转速必须与传动系统中其他部件的转速匹配，以确保正常运转并避免过高的轴承负荷。
2. 匹配悬挂力：皮带和皮带轮之间的悬挂力必须匹配。
不正确的悬挂力会导致皮带滑动，进而影响传动效果。
3. 轴向位置：皮带轮应正确地安装在轴上，以确保与其他部件的轴向位置匹配。
错误的轴向位置会导致皮带倾斜或偏移，最终降低传动效率。
4. 轮边直径：皮带轮的轮边直径必须根据所需的传动比和工作负载来确定。
选择较小的轮边直径可以增加传动比，但会相应增加轴承负荷。
5. 轮缝角度：皮带轮的缝隙角度应根据皮带的类型和工作条件来确定。
适当的缝隙角度可以有效防止皮带滑动，提高传动效率。
6. 紧绳法则：在选择皮带轮的尺寸时，应根据皮带的宽度和厚度，以及紧绳法则来确定。
合适的尺寸可以保证皮带的紧固程度，避免松散和滑动。
7. 材料选择：皮带轮的材料选择应考虑到工作环境的温度、湿度和腐蚀性。
一般情况下，铝合金或钢材常用于皮带轮制造。
二、例子以某机械设备的传动系统为例来说明如何选择皮带轮规格。
该设备要求传递30马力的转矩，输入轴转速为1000转/分钟，输出轴转速为500转/分钟。
根据所给的参数，可采用直径为10英寸的皮带轮。
首先，我们需要根据传动比计算出输出轴的转矩。
将输入转矩乘以输出轴转速与输入轴转速的比值，即可得到输出转矩等于15马力。
然后，根据皮带轮的直径和紧绳法则来选择皮带规格。
假设皮带的宽度和厚度为1英寸，可根据公式计算出所需的皮带长度。
将所需的皮带长度除以直径，即可得到皮带的类型。
根据供应商提供的规格表，选择适合的皮带。
最后，根据所选的皮带类型和工作条件来确定悬挂力。
皮带轮规格的选择与传动系统的维护周期
皮带轮规格的选择与传动系统的维护周期传动系统是现代机械设备中必不可少的一部分，而皮带轮作为传动系统中的重要组成部分，其规格的选择和维护周期的确定对于传动系统的正常运行和寿命的延长都具有重要意义。
本文将探讨皮带轮规格的选择以及传动系统的维护周期，以期为读者提供一些有用的信息和建议。
一、皮带轮规格的选择1. 功率计算确定传动系统所需的功率是选择皮带轮规格的首要步骤。
根据所需传动功率，可以计算出合适的皮带轮规格。
传动功率的计算公式为：传动功率（kW）= 发动机功率（kW）×传动效率2. 转速比计算在选择皮带轮规格时，还需考虑传动系统的转速比。
转速比的计算公式为：转速比 = 驱动轮转速 / 从动轮转速根据实际需求和传动系统的工作条件，合理选择转速比，以确定所需的皮带轮规格。
3. 强度计算皮带轮作为传动系统中的重要零部件，其强度要能满足传动系统的工作要求。
在选择皮带轮规格时，需要进行强度计算。
根据传动系统的转矩和轴承方式，计算出所需皮带轮的强度。
4. 尺寸和材料选择根据传动系统的安装空间和工作环境，合理选择皮带轮的尺寸和材料。
确保皮带轮具有足够的刚度和耐磨性，能够适应各种工况下的工作需求。
二、传动系统的维护周期为了保证传动系统的正常运行和延长设备的使用寿命，对传动系统进行定期的维护和保养是至关重要的。
维护周期的确定需要考虑以下几个方面：1. 润滑传动系统中的润滑油需要定期更换，以确保传动件的润滑状态良好。
根据传动系统的工作条件和使用频率，合理确定润滑油的更换周期。
2. 清洁定期清洁传动系统，清除积尘和杂质，防止其对传动件的损坏。
清洁周期可以根据工作环境和使用情况来确定。
3. 检查定期检查传动系统的各个部件是否存在磨损、松动或其他异常情况。
发现问题及时修复，以确保传动系统的正常运行。
4. 维护记录建立维护记录，详细记录每次维护的时间、内容和结果。
通过记录可以了解传动系统的运行情况，并及时修复和改进。
皮带轮材料选用
皮带轮的材质一般选用灰口铸铁好，成本低，易加工，有足够的强度，目前市场上流通中的带轮基本上都是灰铁。
但灰铁的牌号有很多，如HT100 HT150 HT200 HT250 HT300等，如果用来铸造皮带轮，选用HT200 HT250的效果会更好。
简介
材料名称：灰铁250；
牌号：HT250
标准：GB 9439-88
类型：珠光体类型的灰铸铁
密度：约为6.8-7.3g/cm3
化学成分
碳C ：3.16～3.30硅
Si：1.79～1.93
锰Mn：0.89～1.04
硫S ：0.094～0.125
磷P ：0.120～0.170
性能力学性能
抗拉强度σb (MPa)：250
硬度：(RH=1时)209HB
试样尺寸：试棒直径：30mm
其它特性强度、耐磨性、耐热性均较好，减振性良好，铸造性能较优，需进行人工时效处理。
使用范围可用于要求高强度和一定耐蚀能。
皮带轮规格表-资料类
皮带轮规格表－资料类关键信息项：1、皮带轮类型2、皮带轮材质3、皮带轮尺寸（外径、内径、厚度等）4、皮带轮槽型5、适用皮带类型6、额定转速7、最大承载扭矩8、精度等级9、表面处理方式1、协议范围11 本协议旨在明确规定各类皮带轮的规格标准，为相关产品的设计、生产、采购及使用提供准确且详细的参考依据。
2、皮带轮类型21 按照形状，可分为平皮带轮、V 型皮带轮、同步带轮等。
211 平皮带轮适用于传递较大的功率和扭矩，通常用于重型机械。
212 V 型皮带轮具有良好的传动效率，广泛应用于各类通用机械。
213 同步带轮具有精确的传动比，常用于对传动精度要求较高的设备。
3、皮带轮材质31 常见的材质包括铸铁、铸钢、铝合金等。
311 铸铁皮带轮具有成本低、耐磨性好的特点，但重量较大。
312 铸钢皮带轮强度高，适用于重载和高速传动的场合。
313 铝合金皮带轮重量轻，有利于减轻设备整体重量，常用于对重量有严格要求的设备。
4、皮带轮尺寸41 外径尺寸根据不同的传动要求和安装空间进行设计。
411 内径尺寸需与轴的尺寸相匹配，以确保安装的牢固性和同心度。
412 厚度应根据承载能力和强度要求进行合理确定。
5、皮带轮槽型51 V 型槽的角度和深度有多种标准规格，如 30°、38°等。
511 不同角度和深度的 V 型槽适用于不同型号的 V 型皮带。
512 同步带轮的齿形和齿距也有严格的标准规范。
6、适用皮带类型61 明确每种皮带轮所适用的皮带类型，如普通 V 型皮带、窄 V 型皮带、同步带等。
7、额定转速71 标注每种皮带轮在正常工作条件下的额定转速范围。
711 超过额定转速可能导致皮带轮磨损加剧、传动效率降低甚至发生故障。
8、最大承载扭矩81 规定皮带轮能够承受的最大扭矩值。
811 这对于确保传动系统的安全稳定运行至关重要。
9、精度等级91 分为高精度、普通精度等不同等级。
911 高精度皮带轮适用于对传动精度要求极高的设备，如数控机床。
皮带轮及皮带选型计算
皮带轮及皮带选型计算
风机 电机
型号 DTK4.5B
型号 Y132M-4
全压(Pa) 风机功率
900
6
安全功率 功率(KW)
7.2
7.5
转速(rpm) 1020
转速(rpm) 计算公式和参数选定
Pd
KW Pd=KAP
计算结果 实际取值 说明
5.4 根据带型、dd1和n1确定
0.13 2
根据带型、dd1和i查表
Kα:小带轮包角修正系数 Kl：带长修正系数
1061
SPA 140 38 × 2 190 42 × 2 SPA 2000 × 2
a
a0
Ld
Ld0 2
1
180o
d2
a
d1
57.3o
z
Pd
P1 P1 K Kl
10.56 1500 1999.21 740.40 176.13
1.68
v 一般不得低于5m/s
740
根据结构要求确定 前 <a0<后
2000 由表选取相近的Ld
1.06 Kl：带长修正系数
0.99 Kα:小带轮包角修正系数
6 带速
v
m/s v = πdp1n1/(60×1000)
7 初定轴间距
a0
mm
8 所需基准长度 Ld0 mm
9 实际轴间距
a
mm
10 小带轮包角
α1 。
11 单根V带传递功率 P1 KW
12
传动比i≠1额定 功率增量
△P1
13 V带的根数
z
231
2
Ld0 2a0 2
dd1 dd2
(推荐)皮带轮的标准
皮带轮的标准皮带传动主要有：平皮带、三角带、同步齿型带三种，三种皮带都有国家标准，但是皮带轮因传动比、功率的变化较大，没有完全对应的国家标准或国家标准无法涵盖所有内容，但国家标准确定了选用范围、使用条件、设计方法等内容。
例如：国家标准规定了三角皮带的型号有O、A、B、C、D、E、F七种型号，相应的皮带轮轮槽角度有三种34°、36°、38°，同时规定了每种型号三角带对应每种轮槽角度的小皮带轮的最小直径，但大皮带轮未作规定。
皮带轮的槽角分34度、36度、38度，具体的选择要根据带轮的槽型和基准直径选择；皮带轮的槽角跟皮带轮的直径有关系,不同型号的皮带轮的槽角在不同直径范围下的推荐皮带轮槽角度数如下：O型皮带轮在带轮直径范围在50mm～71mm时为34度；在71mm～90mm时为36度， >90mm时为38度； A型皮带轮在带轮直径范围在71mm～100mm时为34度，100mm～125mm时为36度；>125mm时为38度； B型皮带轮在带轮直径范围在 125mm～160mm时为34度；160mm～200mm时为36度，>200mm 时为38度； C型皮带轮在带轮直径范围在200mm～250mm时为34度，250mm～315mm时为36度，>315mm时为38度；D型皮带轮在带轮直径范围在 355mm～450mm 时为36度，>450mm时为38度；E型 500mm～630mm时为36度，>630mm时为38度。
三角带的型号有：普通型O A B C D E 3V 5V 8V，普通加强型AX BX CX DX EX 3VX 5VX 8VX，窄V带SPZ SPA SPB SPC，强力窄V带XPA XPB XPC；三角带的每一个型号规定了三角带的断面尺寸，A型三角带的断面尺寸是：顶端宽度13mm、厚度为8mm；B型三角带的断面尺寸是：顶端宽度17MM，厚度为10.5MM；C型三角带的断面尺寸是：顶端宽度22MM，厚度为13.5MM；D型三角带的断面尺寸是：顶端宽度21.5MM，厚度为19MM；E型三角带的断面尺寸是：顶端宽度38MM，厚度为25.5MM。
如何正确选择和使用皮带轮规格
如何正确选择和使用皮带轮规格皮带轮是机械传动中常用的一种零部件，作为传动装置的主要组成部分之一，它的规格选择和使用方式对机械传动系统的正常运行和效率起着至关重要的作用。
本文将从选择和使用两个方面为您详细介绍如何正确选择和使用皮带轮规格。
一、选择皮带轮规格的注意事项1. 根据传动比选择规格在选择皮带轮规格时，首要考虑的是传动比。
传动比是指传动轴和被动轴的转速之比，它取决于传动希望实现的转速和功率传递要求。
传动比的确定可以根据工程要求和设备的工作条件进行计算，从而选择合适的皮带轮规格。
2. 考虑负载和强度负载和强度是选择皮带轮规格时需要特别关注的因素。
工作时，皮带轮会承受一定的负荷，因此必须选择适当的规格以确保其足够强度和耐磨性能。
一般来说，根据所需承载能力选择合适的材料和结构设计，保证皮带轮在工作时不会发生破裂和损坏。
3. 考虑工作环境和温度工作环境和温度也是选择皮带轮规格时需要考虑的因素之一。
如果工作环境恶劣或温度变化较大，应选择具有防腐蚀和耐高温性能的皮带轮。
同时还应考虑皮带轮的密封性能，以防止灰尘、水分等异物侵入影响使用寿命。
4. 参考标准和规范在选择皮带轮规格时，可以参考相关的标准和规范，如国家标准、行业标准等。
这些标准和规范可以提供关于皮带轮尺寸、材料、结构设计等方面的指导，帮助选择合适的皮带轮规格。
二、正确使用皮带轮规格的方法1. 正确安装皮带轮在安装皮带轮时，应注意以下几个方面：（1）确认轴承座孔与轴的匹配度，避免松动或卡死。
（2）清洁轴和轴孔，确保它们的表面光滑。
（3）轻轻敲击皮带轮，逐渐推入轴上，注意保持轴与皮带轮的同轴性。
（4）使用扭矩扳手正确拧紧螺栓，避免过紧或过松。
2. 定期维护皮带轮为了保证皮带轮的正常工作和延长使用寿命，需要定期进行维护：（1）检查皮带轮是否存在磨损、裂纹等损坏情况。
（2）清除轮缘和轮槽中的灰尘和异物。
（3）定期润滑轴承，确保其良好的运转。
3. 注意合理使用皮带轮在使用皮带轮时，需要注意以下几点：（1）避免超过皮带轮的承载能力，以免导致其破裂和损坏。
了解不同类型的皮带轮规格
了解不同类型的皮带轮规格在机械传动中，皮带轮作为一种重要的传动装置，广泛应用于各种机械设备中。
了解不同类型的皮带轮规格，对于正确选择和使用皮带轮具有重要的意义。
本文将介绍几种常见的皮带轮规格，并分析其特点和适用范围。
一、直径规格皮带轮的直径是指皮带轮的最大直径，常用单位是毫米（mm）。
直径规格通常表示为D，可以用来标识不同类型的皮带轮。
例如，D60表示直径为60mm的皮带轮。
直径规格直接影响皮带轮的传动能力和使用方式。
一般而言，直径越大，传动能力越强，但也会增加整个系统的负载。
二、齿数规格皮带轮的齿数是指皮带轮上的齿的数量。
齿数规格常用单位为T。
不同齿数的皮带轮可以实现不同的传动比，从而满足不同的传动需求。
较小的齿数可以提供较高的传动比，适用于速度变速器等需要较大传动比的场合；而较大的齿数则适用于传动比要求不高的场合。
三、轮缘宽度规格皮带轮的轮缘宽度是指皮带轮的齿与齿之间的水平距离，常用单位为mm。
轮缘宽度规格标识为B，可以用来表示不同类型的皮带轮。
不同的轮缘宽度适用于不同的传动需求。
较窄的轮缘宽度适用于较小的传动功率和较小的轴距，适合于体积较小的设备；而较宽的轮缘宽度适用于较大的传动功率和较大的轴距，适合于体积较大的设备。
四、凸缘形状规格皮带轮的凸缘形状规格是指皮带轮凸缘的形状和结构。
常见的凸缘形状有平面凸缘、漏斗凸缘、V型凸缘等。
不同的凸缘形状适用于不同的传动方式和传动要求。
平面凸缘适用于传动力大、传动精度要求较高的场合；漏斗凸缘可减小传动过程中的冲击和噪音，适用于要求传动平稳的场合；V型凸缘适用于较大传动功率和较高传动速度的场合。
五、轮毂材料规格皮带轮的轮毂材料规格是指轮毂的材料和制造工艺。
常见的轮毂材料有铸铁、钢制、铝制等。
不同的轮毂材料具有不同的机械性能和使用寿命。
铸铁制轮毂具有良好的刚性和耐磨性，适用于传动力大、耐久性要求高的场合；钢制轮毂具有较高的强度和耐磨性，适用于大功率传动；铝制轮毂轻巧且具有良好的耐腐蚀性，适用于重量要求较轻的场合。
皮带轮规格的材料选择与耐磨性分析
皮带轮规格的材料选择与耐磨性分析在工业生产和机械领域中，皮带传动系统被广泛应用。
而作为皮带传动系统核心部件的皮带轮，其材料选择和耐磨性分析显得尤为关键。
本文将探讨皮带轮规格的材料选择以及耐磨性分析的相关问题。
一、皮带轮规格的材料选择皮带轮材料的选择对皮带传动系统的性能、寿命和可靠性具有至关重要的影响。
一般而言，根据皮带轮的使用环境、工作负荷和工作温度等因素，我们可以选择以下常见的材料：1. 铸铁材料铸铁材料具有良好的强度和耐磨性，适用于大部分传动系统的中低速场合。
常见的铸铁材料有灰铸铁、球墨铸铁等。
灰铸铁具有较高的硬度和耐磨性，球墨铸铁则在韧性方面更优秀。
2. 铝合金材料铝合金材料具有优良的轻质、高强度和耐腐蚀性能，适用于高速轻载的传动系统。
铝合金材料的使用可以降低整个传动系统的负重，增强传动效率。
3. 钢材料钢材料是一种常见的皮带轮材料，具有优异的强度和耐磨性。
根据具体工作条件的不同，可以选择高强度合金钢、碳钢或不锈钢等材料。
4. 塑料材料塑料材料常用于低速、低负荷的传动系统。
塑料材料具有自润滑性、减震性能好等优点，且使用寿命长。
常见的塑料材料有聚氯乙烯（PVC）和聚酰胺等。
在选择皮带轮材料时，需要考虑到传动系统的实际工况和要求。
合理选择材料可以提高传动效率和使用寿命。
二、耐磨性分析耐磨性是皮带轮材料的重要性能指标，直接影响着皮带传动系统的可靠性和经济性。
耐磨性主要与材料的硬度、强度、摩擦系数和表面涂层等因素相关。
1. 材料硬度硬度是衡量材料抗磨性能的重要指标。
通常情况下，硬度越高的材料其耐磨性越好。
因此，在选择皮带轮材料时，应优选硬度较高的材料。
2. 材料强度材料的强度直接关系到其抗疲劳性和抗冲击性能。
在高速重载的传动系统中，要选择强度较高的材料以确保其安全可靠的工作。
3. 摩擦系数摩擦系数是衡量材料耐磨性的重要参数之一。
通过选择摩擦系数适宜的材料组合，可以有效减少磨损和能量损失。
4. 表面涂层在提高皮带轮耐磨性方面，表面涂层也起着重要的作用。
皮带及带轮的选择
皮带及带轮的选择（1）确定设计功率p c,选取V带类型：查表可得工作情况系数K A 1.2P C K A P 1.2 5.5 6.6kw依据 P C 6.6KW ,n m1440 r / min选取普通 A 型带。
（2 ）确定带轮基准直径：查表的主动轮的最小基准直径 d d1min75mm ，根据带轮的基准直径系列，取 d d 1100 mm ，计算从动轮基准直径：d d 2 d d1i 100 3 300mm ，根据基准直径系列，取d d 2300mm（3 ）验算带的速度：d d1 n m 3.1410014407.54m / sV1100060100060速度在 5 ~ 25m/ s 内，合适。
（4）确定普通V带的基准长度和传动中心距：a0(0.7 ~ 2) (100 300) 280 ~ 800mm初步确定中心距a0500mm计算带的初选长度：L02a0(d d1dd 2 )( d d 2 d d1 )24a022500(100300)(300100) 2450021630mm选取带的基准长度L d 1800mm计算带的实际中心距a为L d L05001800 1630a a0585mm22中心距可调整范围为558 a 639mm（5 ）验算主动轮上的包角1 。
d d 2d d 157.3180200160.4118057.3a585主动轮上的包角合适。
（6）计算VD带的根数Z。
Z P C 6.6 4.6 (P0P0 )K K L(1.320.17)0.95 1.01取 Z5根。
（7 ）计算初拉力F0。
F0500P C 2.51)qV2 vZ(K查表得 q0.1kg / m ，故F0500P C 2.51)qV2 vZ(K500 6.6( 2.51)0.17.542148.5N7.5450.95（8 ）计算作用在轴上的压力F Q。
F Q2ZF0 Sin 12 5 148.5Sin160.41466N22主动轮为实心轮，从动轮为腹板轮。
皮带轮及皮带选型计算
9.75
P：传递的功率 KA：工 况系数，此处取1.3
2 选定带型
3 传动比
i
i= n1PA 1.41 140
n1：小带轮转速 n2：大 带轮转速
0.01 宜选较大直径§ε值
5 大带轮基准直径 dd2 mm dd2=idd1(1-ε)
195.67 190 按表取标准值
5.4 根据带型、dd1和n1确定
0.13 2
根据带型、dd1和i查表
Kα:小带轮包角修正系数 Kl：带长修正系数
1061
SPA 140 38 × 2 190 42 × 2 SPA 2000 × 2
a
a0
Ld
Ld0 2
1
180o
d2
a
d1
57.3o
z
Pd
P1 P1 K Kl
10.56 1500 1999.21 740.40 176.13
1.68
v 一般不得低于5m/s
740
根据结构要求确定 前 <a0<后
2000 由表选取相近的Ld
1.06 Kl：带长修正系数
0.99 Kα:小带轮包角修正系数
风量M3/H： 16000
皮带轮及皮带选型计算
风机 电机
型号 DTK4.5B
型号 Y132M-4
全压(Pa) 风机功率
900
6
安全功率 功率(KW)
7.2
7.5
转速(rpm) 1020
转速(rpm) 1440
序 号
计算项目
1 设计功率
符号 单位 计算公式和参数选定
Pd
KW Pd=KAP
计算结果 实际取值 说明
6 带速
