pspice参数扫描分析与统计分析教程文件

合集下载

PSpice教程3----旁路电容对低频特性的影响(交流扫描+参数扫描)

PSpice教程3----旁路电容对低频特性的影响(交流扫描+参数扫描)

题目:旁路电容对共射极放大电路低频特性的影响电路如图所示,BJT为NPN型硅管,型号为2N3904,放大倍数为50,电路其他元件参数如图所示。

分析旁路电容Ce对共射极放大电路低频特性的影响。

步骤如下:1、绘制原理图如上图所示。

2、修改三极管的放大倍数Bf=50;双击交流源v1设置其属性为:ACMAG=15mv,ACPHASE=0。

3、修改c3的大小,双击c3的大小,设置value={cval}。

如图所示:4、Get New Part Param,从元件库中找到符号Param。

双击Param并设置其属性Name1=cval, Value1=50uf。

如图所示:5、设置分析类型(根据题意,需设置交流扫描分析和参数扫描分析):①交流扫描分析:选择Analysis→set up→AC Sweep,参数设置如下:②参数扫描分析:选择Analysis→set up→Parametric,参数设置如下:6、Analysis Simulate,调用Pspice A/D对电路进行仿真计算。

计算完毕后,弹出如下对话框,表明有三项模拟结果的波形资料,点击All三个波形全显示在probe下,或只点击其中一条,在probe下只显示其中一条曲线。

点击All。

得到如下结果:v(out)/v(in)单击ok按钮,仿真结果如下:波形显示了电压增益的幅值随频率变化的关系,即幅频特性。

同时还反映了旁路电容对电压增益的影响。

最左边的是ce为200uf时的幅频特性曲线,中间的那条是ce为50uf时的幅频特性曲线,最右边的那条是ce为0.1uf时的幅频特性曲线。

问题:从仿真结果中可以看出,旁路电容越大,下限截止频率f L(越低还是越高)?下面测量c3=50uf时的放大电路的低频截止频率。

步骤如下:1、取消参数扫描分析。

2、Analysis→Simulate,调用Pspice A/D对电路进行仿真计算。

3、在probe下,选择Trace→ Add(添加输出波形),,弹出Add Trace对话框,在Trace Expression中编辑v(out)/v(in)单击ok按钮,仿真结果如下:4、在probe下,选择Tools→Cursor→Display ,出现游标,然后再选择选择Tools→Cursor→Max ,通过游标读出最高点的电压增益为130.603,将该数值乘以0.707得到92.336.在曲线上找到v(out)/v(in)为92.336的点,读出此时的横坐标值即为下限截止频率。

PSpice 交流扫描分析

PSpice 交流扫描分析

RC网络滤波特性分析 网络滤波特性分析
• 分析如下RC滤波电路特性
RC网滤波特性分析 网络滤波特性分析
• 编辑原理图
RC网络滤波特性分析 网络滤波特性分析
• 设置仿真参数; 设置仿真参数; • 运行并查看仿真结果; 运行并查看仿真结果;
实训
• 分析图4-23所示电路的频率传输特性,修改 C1电容量为C1=100nF观察频率特性如何改变。
注:
1分析电路的频率响应; 分析电路的频率响应; 分析电路的频率响应 2扫描对象为交流电源 扫描对象为交流电源(VAC或IAC); 扫描对象为交流电源 或 ;
AC sweep
• 分析步骤: 分析步骤:
1编辑原理图; 编辑原理图; 编辑原理图 2建立仿真文件; 建立仿真文件; 建立仿真文件 3运行仿真; 运行仿真; 运行仿真 4查看仿真结果; 查看仿真结果; 查看仿真结果
PSpice 交流扫描分析 ----AC sweep
AC sweep
• 分析原理: 分析原理:
交流扫描分析是将一个或两个交流电源 交流扫描分析是将一个或两个交流电源 扫描过一定频率范围(幅度不变 幅度不变), 扫描过一定频率范围 幅度不变 ,将电路在 直流工作点附近线性化, 直流工作点附近线性化,然后求出电路的小 信号电压或电流的幅度与相位的频率响应 频率响应。 信号电压或电流的幅度与相位的频率响应。

PSpice教程

PSpice教程

OrCAD PSpice 培训教材深圳光映计算机软件有限公司培训目标:熟悉PSpice的仿真功能,熟练掌握各种仿真参数的设置方法,综合观测并分析仿真结果,熟练输出分析结果,能够综合运用各种仿真对电路进行分析,学会修改模型参数。

一、PSpice分析过程二、绘制原理图原理图的具体绘制方法已经在Capture中讲过了,下面主要讲一下在使用PSpice时绘制原理图应该注意的地方。

1、新建Project时应选择Analog or Mixed-signal Circuit2、调用的器件必须有PSpice模型首先,调用OrCAD软件本身提供的模型库,这些库文件存储的路径为Capture\Library\pspice,此路径中的所有器件都有提供PSpice 模型,可以直接调用。

其次,若使用自己的器件,必须保证*.olb、*.lib两个文件同时存在,而且器件属性中必须包含PSpice Template属性。

3、原理图中至少必须有一条网络名称为0,即接地。

4、必须有激励源。

原理图中的端口符号并不具有电源特性,所有的激励源都存储在Source和SourceTM库中。

5、电源两端不允许短路,不允许仅由电源和电感组成回路,也不允许仅由电源和电容组成的割集。

解决方法:电容并联一个大电阻,电感串联一个小电阻。

6、最好不要使用负值电阻、电容和电感,因为他们容易引起不收敛。

三、仿真参数设置1、PSpice能够仿真的类型在OrCAD PSpice中,可以分析的类型有以下8种,每一种分析类型的定义如下:直流分析:当电路中某一参数(称为自变量)在一定范围内变化时,对自变量的每一个取值,计算电路的直流偏置特性(称为输出变量)。

交流分析:作用是计算电路的交流小信号频率响应特性。

噪声分析:计算电路中各个器件对选定的输出点产生的噪声等效到选定的输入源(独立的电压或电流源)上。

即计算输入源上的等效输入噪声。

瞬态分析:在给定输入激励信号作用下,计算电路输出端的瞬态响应。

PSpice16.5教程二(噪声分析、参数分析、温度分析)

PSpice16.5教程二(噪声分析、参数分析、温度分析)
3 +7 U1
4 V-
15
1 OS1
6 OUT
5 OS2 V+
V1
0
15
0
out
0
图 2-5 反相运算放大器
上图所用到的器件信息: 器件
电源 电阻 晶体管 地
模型
V1 V2 V3 R1 R2 U1 0
2、仿真参数设置
模型库
VDC/source VSIN/source R/analog
uA741/opamp 0/source
邮箱:cadence@ / qipingwang@

也可以使用对数坐标显示结果,点选 按钮,就可以得到土 2-10 的结果
1.0V
10uV 0Hz V(OUT)
0.2KHz
0.4KHz
0.6KHz Frequency

2、分析参数的设置
首先点选菜单 Pspice/Edit Simulation,或者点击 ,出现设置参数的界面,如图 2-2 所示。在图 2-2 界面中选择 AC Analysis,设置频率参数,频率范围 1kHz 到 100MHz。 然后点选 Enabled 的小方框,选中噪声分析。并根据图 2-2 所示进行设置。图中的设 置表示将整个电路中的噪声源都集中折算到独立源 V1 处,然后计算在等效的噪声源 的激励下,输出点 V(out)处的产生的噪声。
3、执行 PSpice 程序
图 2-2 噪声分析的参数设置
图 2-2 点击确定后,再点击仿真工具栏中的 ,运行仿真。这样又调出了 PSpice
的界面。选择菜单栏 Trace/Add Trace,或者点击 图标,在“Simulation Output variables”中找到“V(INOISE)”和“V(ONOISE)”,得到输入噪声的波形和输出噪声 的波形,同样还可以通过 Plot/Add Y Axis 增加 Y 轴显示 DB 表示的输入噪声和输出 噪声波形。结果如图 2-3 所示。

4参数分析SPICE软件

4参数分析SPICE软件

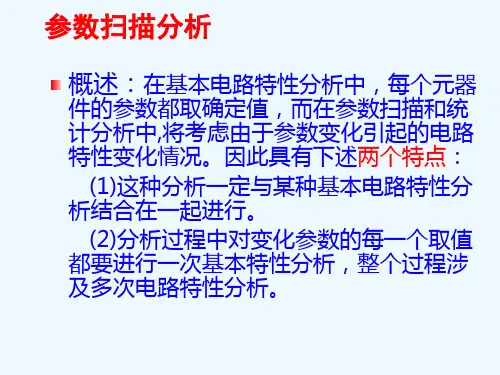

参数扫描分析
概述:在基本电路特性分析中,每个元器
件的参数都取确定值,而在参数扫描和统 计分析中,将考虑由于参数变化引起的电路 特性变化情况。因此具有下述两个特点: (1)这种分析一定与某种基本电路特性分 析结合在一起进行。 (2)分析过程中对变化参数的每一个取值 都要进行一次基本特性分析,整个过程涉 及多次电路特性分析。
电路性能分析的步骤(方法1)
(1)绘制电路图,设置变化的元器件参数。 (2)进行基本特性分析。 (3)设置参数变化范围,进行参数扫描分析。 (4)确定参与电路特性分析的数据批次,进入Probe。
说明:以上3步为通常的电路分析和波形显示步骤
(5)选择Trace/Performance Analysis命令,启动电 路特性分析。 (6)跟随电路特性分析向导Wizard完成电路特性分析。 (7)显示电路特性分析结果。 (8)对结果进行分析。
参数扫描分析和统计分析
从不同角度考虑参数变化的影响,产生了4种分析 类型。 温度扫描分析(Temperature Sweep) 参数扫描分析(Parametric Analysis) 蒙托卡诺分析(MC:Monte-Carlo Analysis) 最坏情况分析(WC:Worst-Case Analysis)
Step4: 验证元器件第一个取值时的特征值函数计算结果
电路性能分析的步骤(方法1)
(7)显示电路特性分析结果
电路性能分析的步骤(方法1)
(8)对结果进行分析
思考题:由上述分析结果可见,上升时间并不与电阻一 直保持正比关系,请分析原因,并给出能得到正确结果 的分析方法。
演 示
电路性能分析的步骤(方法2)
电路性能分析的步骤(方法1)
(结合实例:RC电路上升时间与电阻关系的分析) (1)绘制电路图,设置变化的元器件参数。

PSpice使用教程

PSpice使用教程
交流分析
用于分析电路的频率响应和交流性能参数。
模拟分析类型
03
参数扫描分析可以应用于直流分析、交流分析和瞬态分析等模拟类型。
01
参数扫描分析是一种用于研究电路性能对电路元件参数变化的敏感性的方法。
02
通过在一定范围内扫描参数值,可以观察电路性能的变化,从而优化电路设计。
参数扫描分析
1
2
3
噪声分析是一种用于研究电路中噪声源及其对电路性能影响的模拟方法。
PSPICE常见问题与解决方案
A
B
C
D
如何解决仿真错误
错误信息查看
首先需要仔细查看仿真错误信息,了解错误类型和原因。
参数设置检查
检查仿真参数设置是否合理,如仿真时间、步长等。
电路图检查
检查电路图的连接是否正确,元件值是否设置正确,以及元件的封装形式是否符合要求。
软件版本兼容性
确保使用的PSPICE软件版本与电路设计兼容。
在PSPICE界面右上角点击“关闭”按钮,或者选择“文件”菜单中的“退出”选项来退出PSPICE。
启动与退出PSPICE
包含文件、编辑、查看、项目等常用命令。
菜单栏
PSPICE界面介绍
提供常用命令的快捷方式。
工具栏
用于绘制和编辑电路图。
电路图编辑区
显示当前选中元件或电路的属性。
属性窗口
包含各种元件供选择。
通过噪声分析,可以确定电路中噪声的主要来源,并优化电路设计以减小噪声影响。
噪声分析可以应用于交流分析和瞬态分析等模拟类型。
噪声分析
温度分析
01
温度分析是一种用于研究电路性能随温度变化的模拟方法。
02
通过温度分析,可以了解电路在不同温度下的性能表现,并优化电路设计以适应不同的工作温度范围。

Pspice教程

Pspice教程

Pspice教程(基础篇)Pspice教程课程内容:在这个教程中,我们没有提到关于网络表中的Pspice的网络表文件输出,有关内容将会在后面提到!而且我想对大家提个建议:就是我们不要只看波形好不好,而是要学会分析,分析不是分析的波形,而是学会分析数据,找出自己设计中出现的问题!有时候大家可能会看到,其实电路并没有错,只是有时候我们的仿真设置出了问题,需要修改。

有时候是电路的参数设计的不合理,也可能导致一些莫明的错误!我觉得大家做一个分析后自己看看OutFile文件!点一.直流分析直流分析:PSpice可对大信号非线性电子电路进行直流分析。

它是针对电路中各直流偏压值因某一参数(电源、元件参数等等)改变所作的分析,直流分析也是交流分析时确定小信号线性模型参数和瞬态分析确定初始值所需的分析。

模拟计算后,可以利用Probe功能绘出V o- Vi曲线,或任意输出变量相对任一元件参数的传输特性曲线。

首先我们开启Capture / Capture CIS.打开如下图所示的界面( Fig.1)。

( Fig 1)我们来建立一个新的一程,如下方法打开! ( Fig.2)( Fig.2)我们来选取一个新建的工程文件!我们可以看到以下的提示窗口。

(Fig.3)(Fig.3)我们可以给这个工程取个名字,因为我们要做Pspice仿真,所以我们要勾选第一个选项,在标签栏中选中!其它的选项是什么意思呢?Analog or Mixed A/D 数模混合仿真PC Board Wizard 系统级原理图设计Programmable Logic Wizard CPLD或FPGA设计Schematic 原理图设计接下来我们看到了Pspice工程窗口,即我们的原理图窗口属性的选择。

(Fig.4)(Fig.4)我们在Creat based upon an existing project 下可以看到几个画版工程选项!其中包括:新的空的画版,带层次原理图的画版等等。

OrCAD(四)

OrCAD(四)

3.最坏情况分析的功能
最坏情况是一种极端情况,在实际中 出现的概率极低。但是最坏情况的分析结果 从一个方面反映了电路设计质量的好坏,如
果最坏情况的分析结果都能满足规范要求与
规范要求差距不大,那么将这种电路设计用
于生产中时,成品率一定很高。
(5)随机数用“种子数”的选定
(6)MC分析结果数据保存批次的设置
(7)每次分析结果统计方式的设置
四.最坏情况分析(Worst-Case Analysis)
1.最坏情况分析
灵敏度不同,会引起电路特性变化不同,
甚至其变化方向也不同。最坏情况分析就是按 引起电路特性向同一方向变化的要求,确定每 个元器件的变化方向,再使这些元器件同时在
三.蒙托卡诺分析(Monte Carlo)
电路中每一个元器件都有确定值(设计 值、标称值)的电路特性分析称为标称值分 析。在实际生产当中,对应于同一个元器件
的取值不可能完全相同,会有一定的分散性。
为了模拟实际生产中因元器件值的分散性所
引起的电路特性分散性,要进行蒙托卡诺分
析功能。
1.作用
根据实际情况确定元器件值分布规律,
2.参数设置
在模拟类型分组框中设置变化参数的类型、 名称、变化方式及变化范围。 DC分析是一种关于电路直流偏置状况的 基本电路特性分析,而参数扫描分析是使电 路中某一参数发生变化,然后对每一个变化 值重复进行所设置的基本电路特性分析。
3.参数扫描分析 (1)电路图的修改
a.待进行扫描分析参数的设置 b.参数符号的设置
自变量类 型设置
自变量取 值设置
Ic(Q1)随温度变化曲线
分析 类型 设置
分析参 数设置
电压增益随温度变化曲线

(2024年)《PSpice使用教程》课件

(2024年)《PSpice使用教程》课件

17
仿真类型选择及参数配置方法
2024/3/26
仿真类型
PSpice支持多种仿真类型,包括直流 分析、交流分析、瞬态分析、蒙特卡 洛分析等,用户可以根据实际需求选 择合适的仿真类型。
参数配置
在选择仿真类型后,用户需要配置相 应的参数,如起始时间、停止时间、 步长、扫描类型等,以确保仿真的准 确性和有效性。
Simulation Program with Integrated Circuit Emphasis

2024/3/26
它能够对电路进行直流分析、交 流分析、瞬态分析等,并输出相
应的电压、电流等波形图。
PSpice广泛应用于电子工程、 通信工程、自动化控制等领域。
4
PSpice应用领域
模拟电路设计和分析
18
直流、交流和瞬态仿真应用举例
2024/3/26
直流仿真
直流仿真主要用于分析电路的直流工作点,可以得到电路中各元件的电压和电流值。例如,在模拟电路中, 可以通过直流仿真得到放大器的静态工作点。
交流仿真
交流仿真主要用于分析电路的频率响应,可以得到电路的幅频特性和相频特性。例如,在滤波器设计中,可 以通过交流仿真得到滤波器的频率响应曲线。
2024/3/26
使用高效元件库
选择性能优良的元件库,减少仿真计算量。
定期清理缓存
清理软件缓存和临时文件,释放电脑存储空 间。
29
学习资源和支持渠道
官方教程和文档
提供详细的使用说明和操作步骤。
在线视频教程
通过专业讲师的讲解,深入了解软件功能 。
技术论坛和社区
官方技术支持
与其他用户交流使用心得,分享经验技巧 。
寿命。

PSpice 交流扫描分析概要

PSpice 交流扫描分析概要

AC sweep
• 分析步骤:
1编辑原理图; 2建立仿真文件; 3运行仿真; 4查看仿真结果;
RC网络滤波特性分析
• 分析如下RC滤波电路特性
RC网络滤波特性分析
• 编辑原理图
RC网络滤波特性分析
• 设置仿真参数; Βιβλιοθήκη 运行并查看仿真结果;实训
• 分析图4-23所示电路的频率传输特性,修改 C1电容量为C1=100nF观察频率特性如何改变。
PSpice 交流扫描分析 ----AC sweep
AC sweep
• 分析原理:
交流扫描分析是将一个或两个交流电源 扫描过一定频率范围(幅度不变),将电路在 直流工作点附近线性化,然后求出电路的小 信号电压或电流的幅度与相位的频率响应。
注:
1分析电路的频率响应; 2扫描对象为交流电源(VAC或IAC);

Pspice使用指南

Pspice使用指南
图 16-9 分析运行窗口
图 16-10 PSpice 分析电路出错显示 若在 Analysis=>Probe Setup...中选定 Automatically Run Probe After Simulation, 在分析无误后自动进入 Probe 图形后处理器,显示观察波形。
(四)、显示波形
图 16-5 电阻 R1 属性表
(2) 单击属性项 VALUE=1K,属性名 VALUE 和值 1K 分别出现在 Name 和 Value 文本框 中。
(3)将 Value 文本框中 1K 改为 100,并单击[Save Attr],保存新属性。单击[OK]确 认退出。
方法二:单独修改 R1 的各属性值。
(2)在[Schematics]中,选择 Analysis=>Run Probe。
有两种方法可以查看变量波形:
(1)利用 Probe 中的波形跟踪命令 Add Trace 输入待观测的变量名或变量的函数名 来查看。在 Probe 窗口,选择 Trace=>Add,可以打开波形跟踪对话框。单击变量名列 表中的某变量名,使该变量名出现在 Trace Command 中,单击[OK],该变量的波形将 出现在窗口中;
图 16-3 电路原理图 1). 从符号库中提取元器件符号或端口符号 先开启[Schematic],点选[Draw/Get New Part],或单击工具栏上的取元件图标,即可 打开如图 16-4 对话框。该对话框列出了全局符号库中的所有符号。可以在 Part Name 文本框中键入需要的元件符号,对于不熟悉的元件也可以通过符号名列表的滚动条浏 览。单击[<<Basic]按钮可以选择是否显示符号图形。
图 16-8 分析参数设置对话框

实验三电子电路PSPICE程序辅助分析(三)

实验三电子电路PSPICE程序辅助分析(三)

实验三电子电路PSPICE程序辅助分析(三)部门: xxx时间: xxx整理范文,仅供参考,可下载自行编辑实验三 电子电路PSPICE 程序辅助分析<三)一、实验目的1、掌握电子电路PSPICE 程序辅助分析的一般步骤,2、了解PSPICE 程序辅助分析的方法二、预习要求1、熟悉PSPICE 中的电路描述,PSPICE 的集成环境,PSPICE 中的有关规定和PSPICE 辅助分析的一般步骤,b5E2RGbCAP2、 熟悉PSPICE 的直流扫描分析,瞬态分析和参数分析。

三、实验原理1、按图3-1画出原理图。

2、设置DC Sweep 分析可将Ui 的扫描范围定为-12V到+12V ,仿真后可得到图3-2所示的电压传输特性曲线。

3、设置Transient 分析仿真后得到Uo 的瞬态波形,再选择菜单Plot/X Axis Setlings,打开X Axis Settings 对话框,单击Axis Variable 按钮,打开X 轴变量选择窗<X Axis Varaiable ), 从中选出V<Ui:+),返回Porobe 主窗口。

此时,横轴变成输入变量V<Ui )。

电压传输特性曲线如图3-3所示。

<注图3-1意,通过X Axis Variable选择窗口重选变量后,横轴变量就以所选变量V<Ui:+)的形式出现,而不是U-Ui。

)p1EanqFDPw图3-2 图3-3 4.设置Transientp和Parametrc分析<1)为了在Parametric分析时能对Ui的幅值进行扫描,必须将Ui的幅值定义成变量,即,在信号源Ui的属性编辑对话框中,设置VAMPL={Ui}。

(注意,PSPICE将“{}”中的内容看作自定义变量或表达式。

自定义变量也称为通变量<global),变量名可任意取。

>DXDiTa9E3d Array <2)在原理图编辑中增加一个预定义参数元件PARAM。

关于PSPICE仿真软件中如何使用PARAMETERS参数分析教程

关于PSPICE仿真软件中如何使用PARAMETERS参数分析教程

关于PSPICE仿真软件中如何使用PARAMETERS参数分析教程利用PARAMETERS进行参数分析,能够很好的分析参数变化所引起的波形变化,从而迅速观察出所需参数的范围值。

掌握此方法能够帮助我们高效率的完成工作。

接下来让我们看一下PARAMETERS参数分析使用的具体方法。

我们以一个TL431的分路稳压器的电路我为基础了解如何运用参数分析功能。

首先建立一个简单的原理图。

如上图所示,利用TL431的可编程性,调整R1,R2的比例关系,我们可以得到一个≤36V的输出电压,即Vout=Vvef(1+R2/R1)。

接下来我们看下此点路的波形,在原理图上我们添加两个电压探针。

仿真波形如下图所示:从波形中我们可以看出,Vref=2.4912V ,Vout=4.9845V。

从而验证了Vout=Vref(1+R2/R1),从例子中我们看出仿真软件给我们带来的便利。

接下来我们进入主题,学习如何运用PARAMETERS进行参数分析。

首先我们如下图搜索PARAM,选定PARAM/SPECIAL放在原理图上。

接下来我们就针对上图中的PARAMETERS进行相关的设置,设置之前要明确我们的目的,就是通过改变R2的值,来观察输出曲线的变化。

所以我们要做的工作就是把PARAMETERS进行关联。

1、双击PARAMETERS进行Property Editor设定。

2、在新打开的窗口中点击New Column…设置相关参数,var为任意起的一个名字,1k为R2现在的阻值。

3、双击R2的值1k进行关联设置。

此处的Value要与PARAM设置相互关联,此处我设置为{var}4、接下来我们进行仿真的相关设置。

设置参数如下图,注意全局变量Parameter name的设置。

5、点击仿真按钮,我们会看到如下对话框,点击OK。

6、我们可以观察到的仿真图形如下:参考电压不变,输出电压根据我们的设定显示出了不同的值。

方便我们对参数选取。

功能的实现基本就介绍到这里,如有疑问请联系我!hanjping@Hanjping at OPPLE2011.2.18。

【教程】PSpice的4种基本仿真分析详解

【教程】PSpice的4种基本仿真分析详解

【教程】PSpice的4种基本仿真分析详解PSpice A/D将直流工作点分析、直流扫描分析、交流扫描分析和瞬态TRAN分析作为4种基本分析类型,每一种电路的模拟分析只能包括上述4种基本分析类型中的一种,但可以同时包括参数分析、蒙特卡罗分析、及温度特性分析等其他类型的分析,现对4种基本分析类型简介如下。

1. 直流扫描分析(DC Sweep)直流扫描分析的适用范围:当电路中某一参数(可定义为自变量)在一定范围内变化时,对应自变量的每一个取值,计算出电路中的各直流偏压值(可定义为输出变量),并可以应用Probe功能观察输出变量的特性曲线。

例对图1所示电路作直流扫描分析图1(1)绘图应用OrCAD/Capture软件绘制好的电路图如图2所示。

图2(2)确定分析类型及设置分析参数a) Simulation Setting(分析类型及参数设置对话框)的进入•执行菜单命令PSpice/New Simulation Profile,或点击工具按钮,屏幕上弹出New Simulation(新的仿真项目设置对话框)。

如图3所示。

图3•在Name文本框中键入该仿真项目的名字,点击Create按钮,即可进入Simulation Settings(分析类型及参数设置对话框),如图4所示。

图4b)仿真分析类型分析参数的设置图2所示直流分压电路的仿真类型及参数设置如下(见图4):•Analysis type下拉菜单选中“DC Sweep”;•Options下拉菜单选中“Primary Sweep”;•Sweep variable项选中“Voltage source”,并在Name栏键入“V1”;•Sweep type项选中“Linear”,并在Start栏键入“0”、End栏键入“10”及Increment栏键入“1”。

以上各项填完之后,按确定按钮,即可完成仿真分析类型及分析参数的设置。

另外,如果要修改电路的分析类型或分析参数,可执行菜单命令PSpice/Edit Simulation Profile,或点击工具按钮,在弹出的对话框中作相应修改。

pspice参数扫描分析与统计分析

pspice参数扫描分析与统计分析

实验四参数扫描分析和统计分析实验目的:1、学习一些特定参数分析的方法,使之能够在今后的场合适用;2、学会做蒙托卡诺这种随机抽样、统计分析的分析方法;3、学会观测输出文件中的数据以及如何用图形表示出相应数据。

实验步骤:1、首先确定好研究对象,即下面的差分电路:2、进行参数扫描分析:1)首先在原图的基础上选定一个参数扫描分析的对象,如选定R1。

要先加入参数符号,可从元器件图开符号库中调出名称为PAPAM的符号,如下图:122)加入元件后,双击它则需要给它加入一个属性,点击new:3)在上面Property 中填入R1,然后,在R1中输入1K 的阻值,然后,右击该值,选择Display ,在出现的Display Properties 中选择“Name And Value ”4)设定好之后,把图中R1的值改为{R1},则完成的图形如下:35)现在设置仿真参数,在时域分析的同时做参数分析,参数设置如下: 一般设置:参数设置:“Sweep variable ”中选择“Global parameter ”,注意parameter 中的R1不用加{}6)点击运行之后在probe 中出现:4点击OK 以后出现的图形如下:(图中out1、out2都加了电压针)Time0s0.2us0.4us0.6us0.8us 1.0usV(OUT2)V(OUT1)2.0V4.0V6.0V8.0V该波形是呈对称的波形,随着电阻从1K 至10K 的变化,电压变化的越来越平缓且电压平均在逐渐减小。

3、蒙托卡诺分析1)在上图的基础上,首先把全局参数设置的删除,把R1改成Rbreak 中电阻元件:2)对刚替换的R1符号后要设置电阻的模型参数变化,则,首先选中该元件,再执行Capture 中的Edit/PSpice Model 子命令,则出现下图,并设置相应的DEV 、LOT 参数变化模式:53)设置相应的仿真参数如下图所示:(选择蒙态卡诺分析)运行仿真后出现的结果如下图:(它有20条,只对out2处的电压进行分析)Time0s0.2us 0.4us0.6us 0.8us 1.0usV(OUT2)5.0V5.5V6.0V6.5V4、最坏情况分析:6保持MC 分析中的设置等,只是在做MC 分析时,选择最坏情况分析设置参数如下:最坏情况分析的结果如下:Time0s0.2us 0.4us0.6us 0.8us 1.0usV(OUT2)5.2V5.6V6.0V6.4V它是截取了最高点与最低点的波形。

pspice图文教程

pspice图文教程

在 A/D 里面单击 图标可以做快速傅里叶变换 见右图,鼠标左键拖出一个框按 CTRL+A 进行局部 缩放如右图所示
回到原理图,单击 图标编辑仿真参数
勾选 Run in resume mode,单击 在 A/D 里面输入 1m 单击运行 可以发现刚才是 1m 截止, 现在在 1ms 的基础上再 仿真 1ms
图标运行仿真
第四讲:PSpiceDC 扫描分析
作者:詹书庭
一、作用 使电路某个元器件参数作为自变量在一定范围内变
化,对自变量的每个取值,计算电路的输出变量的直流 偏置特性。此过程中还可以指定一个参变量,并确定取 值范围,每设定一个参变量的值,均计算输出变量随自 变量的变化特性。 二、操作
接第一讲,单击 图标,
如右图所示 让你设置参数 我们这里保持 系统默认参数 分析类型有4种
Time Domain瞬态分析参数:观察不同时刻的不 同输出波形,相当于示波器的功能 DC Sweep直流扫描参数:让一个直流量在一定范围 变化,观察其对电路输出的影响 AC 扫描参数设置:观察电路在不同频率下的输出响应,可 以得到幅频及相频特性 Bias Point直流偏执点分析:观察电路的直流工 作点情况,得到直流增益 单击 Run PSpice图标 ,结果见下图
2012-1-29
第一讲:pspice 操作流程
作者:詹书庭
一、操作流程 快速入门 PSpice 仿真的基本操作,果,仿真结果的二次处理, 仿真结果的报告生成等。 二、一个简单的例子 打开 OrCAD Capture CIS 单击 New 图标
出现如右图所示窗口 在 Name 里面输入 名称,比如 prj1, 在类型里面我们选择 第一个 Analog or Mixed A/D 在 Location 里面,单 击 Browse 找到存盘 路径。 单击OK,如右图 所示

实验二 参数扫描分析和统计分析实验

实验二  参数扫描分析和统计分析实验

实验二参数扫描分析和统计分析实验一、实验目的熟悉并初步学会用PSpice软件进行扫描分析和统计分析的方法。

二、实验内容1.分析实验一所绘制的差分对电路在-40℃、-20℃、0℃、25℃、50℃、75℃和100℃的输出V(OUT2)频率特性(按实验一的AC Sweep分析设置参数,不作噪声分析)。

观察和分析温度对V(OUT2)幅度的影响,按试验报告要求记录相关的曲线。

操作步骤:(1)设置基本特性分析参数:对所绘制的差分对电路设置交流小信号特性分析参数,如下图所示。

(2)设置温度分析参数:在上图Options参数设置框中,选择Temperature(Sweep),相应的温度分析参数设置如下图。

(3)启动Pspice仿真程序,从下图所示批次选择对话框中选取需要的温度批次,再单击Probe窗口中,将输出曲线复制到实验报告中,并简单说明。

2.对差分对电路进行参数扫描分析,观察并记录有关曲线。

操作步骤:(1)修改电阻RC1和RC2的阻值为“变化的参数”,具体做法是:①将电阻值10K改为{Rval};②从图形符号库SPECIAL库中调出PARAM符号放在电路图的空处;③双击PARAM符号出现以下属性参数对话框:按按下左图所示设置新增的Rval参数,单击选中Rval属性,单击话框;(2)按实验一的AC Sweep分析设置参数后,选中Options参数设置框中的Parametric Sweep,按下图所示进行参数扫描分析的设置;(3)保存一次后,启动Pspice程序进行模拟,进入Probe窗口后,在批次选择对话框(4)对输出曲线进行必要的标注后,复制到实验报告中。

(5)在Probe窗口,在主菜单中用Trace/Performance Analysis或按下按钮进行性能分析,利用Trace/Add Trace或按下按钮,对输出的7条V(OUT2)曲线选用MAX( )函数得到差分对电路的最大增益随RC1、RC2阻值的变化曲线,将其复制到实验报告中。

4参数扫描分析和统计分析

4参数扫描分析和统计分析

School of Microelectronics
2008
Xidian University
蒙特卡罗分析(Monte-Carlo Analysis) 蒙特卡罗分析
蒙特卡罗分析(Monte-Carlo Analysis) 蒙特卡罗分析
1. 关于蒙托卡诺分析 (1)基本特性分析-标称值分析 (2)元器件参数的实际分布及其对电路特性的影响
(3) 设置参数变化范围,进行参数扫描分析。
School of Microelectronics
2008
Xidian University
电路性能分析的步骤(方法1) 电路性能分析的步骤(方法 )
(4)确定参与电路特性分析的数据批次
School of Microelectronics
2008
Xidian University
2008
电路性能分析的步骤(方法1) 电路性能分析的步骤(方法 )
(结合实例:RC电路上升时间与电阻关系的分析) (1)绘制电路图,设置变化的元器件参数。
School of Microelectronics
Xidian University
(2)进行基本特性分析
2008
电路性能分析的步骤(方法1) 电路性能分析的步骤(方法 )
2008
Xidian University
温度扫描分析(Temperature Sweep) )
例:差分对电路的交流小信号温度特性
School of Microelectronics
2008
Xidian University
思考题
“以温度为变量进行DC分析”与“在以电压源作为变量进 行DC分析的基础上再进行温度扫描” 的结果有什么区别?

仿真软件PSpice学习之五,如何不搭实际电路就能进行参数扫描!

仿真软件PSpice学习之五,如何不搭实际电路就能进行参数扫描!

仿真软件PSpice学习之五,如何不搭实际电路就能进行参数扫描!本文由卧龙会成员疯子原创PSpice学习系列(五)——参数扫描分析这一节来讲一下参数扫描分析,话不多说,上图,图1即是我们今天用到的原理图,跟图1前几节用到的原理图是一样的,不同的是多了一个控件,还有三极管B级的下方电阻换成了带参数的,着重介绍一下这里。

首先从Special库里面放置一个叫PARAM的控件,如图1所示,关于库的加载第一节时候已经讲过,这里就不再讲了。

放置完毕后,双击该控件打开属性页面,如图2所示,点击画红框的按钮新建一个属性,在弹出的窗口中Name一栏输入RB1,value一栏随便输入一个值,然后点击OK(我提前建了,所以在截图里面大家会看到有这个参数),然后选中RB1这个属性栏,点击上方Display,在弹出的窗口中Display Format选项中选中Name and Value,然后点击OK,关闭属性标签页,就能看到在原理图页面里PARAMETERS下方出现了我们新建的参数,如图1所示,接着点击R24电阻的value值,将其改为{RB1},一定要注意花括号不能丢了,到这里原理图就完成了。

接下来建立仿真文件,这里我们还采用上一节的AC仿真,在AC仿真的基础上进行参数扫描,打开上一节建立的AC仿真文件,如图3所示,把前面那一栏中的Parametric Sweep选项选中,Sweep variable里面选中Global parameter,然后在Parameter name里面填入RB1,Sweep type下面选择Value list,然后填入11k,22k,33k这三个值,中间用逗号隔开,到这里参数扫描仿真文件就建立完成了,点击确定,回到原理图界面,在输出端放置一个dB Magnitude of Voltage探针,放置方法上一节已经讲过了,这里就不再啰嗦了,放置完毕后,点击仿真,就可以开始仿真了,这里需要注意的是由于执行了参数扫描,同一个trace对应不同参数下面有好几条曲线,所以仿真完毕后,不会自动加载,也就意味着你若是在这里等探针变色才认为是仿真完毕了,那你估计等到睡着都完不图2图3成,正确的做法是我们直接打开波形图(开始仿真的时候就会打开波形图,但是不会在前端显示),让其在前端显示,仿真完毕后默认是所有参数值仿真的结果都会选中但是没有打印,你可以选中自己想要的,也可以按默认的全选中,让其打印出来,这里我选择全部打印,毕竟执行参数扫描的目的是为了对比不同值对我们想要的结果的影响。

相关主题
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

实验四参数扫描分析和统计分析
实验目的:
1、学习一些特定参数分析的方法,使之能够在今后的场合适用;
2、学会做蒙托卡诺这种随机抽样、统计分析的分析方法;
3、学会观测输出文件中的数据以及如何用图形表示出相应数据。

实验步骤:
1、首先确定好研究对象,即下面的差分电路:
2、进行参数扫描分析:
1)首先在原图的基础上选定一个参数扫描分析的对象,如选定R1。

要先加入参数符号,可从元器件图开符号库中调出名称为PAPAM的符号,如下图:
2)加入元件后,双击它则需要给它加入一个属性,点击new:
3)在上面Property中填入R1,然后,在R1中输入1K的阻值,然后,右击该值,选择Display,在出现的Display Properties中选择“Name And Value”
4)设定好之后,把图中R1的值改为{R1},则完成的图形如下:
5)现在设置仿真参数,在时域分析的同时做参数分析,参数设置如下:
一般设置:
参数设置:“Sweep variable”中选择“Global parameter”,注意parameter中的R1不用加{}
6)点击运行之后在probe中出现:
点击OK以后出现的图形如下:(图中out1、out2都加了电压针)
Time
0s0.2us0.4us0.6us0.8us 1.0us
V(OUT2)V(OUT1)
2.0V
4.0V
6.0V
8.0V
该波形是呈对称的波形,随着电阻从1K至10K的变化,电压变化的越来越平缓且电压平均在逐渐减小。

3、蒙托卡诺分析
1)在上图的基础上,首先把全局参数设置的删除,把R1改成Rbreak中电阻元件:
2)对刚替换的R1符号后要设置电阻的模型参数变化,则,首先选中该元件,再执行Capture中的Edit/PSpice Model子命令,则出现下图,并设置相应的DEV、LOT参数变化模式:
3)设置相应的仿真参数如下图所示:(选择蒙态卡诺分析)
运行仿真后出现的结果如下图:(它有20条,只对out2处的电压进行分析)
6.5V
6.0V
5.5V
5.0V
0s0.2us0.4us0.6us0.8us 1.0us
V(OUT2)
Time
4、最坏情况分析:
保持MC分析中的设置等,只是在做MC分析时,选择最坏情况分析设置参数如下:
最坏情况分析的结果如下:
6.4V
6.0V
5.6V
5.2V
0s0.2us0.4us0.6us0.8us 1.0us V(OUT2)
Time
它是截取了最高点与最低点的波形。

5、标志符的设置与分析:
在out2端口上放置VPLOT1,表示将该符号引出端与电路图中某一节点相连,使该节点与地之间的电压分析结果以字符图形的形式存入out文件。

添加元器件如下:
进行此种分析时可不用进行其它附加分析,只要在一般瞬态分析下执行就可以:设置参数如下:
运行之后,probe出现如下图形:(它只是out2点的电压瞬态分析)
6.4V
6.0V
5.6V
5.2V
0s0.2us0.4us0.6us0.8us 1.0us V(OUT2)
Time
调出其OUT文件,则可找到如下的图形曲线如下:
**** TRANSIENT ANAL YSIS TEMPERATURE = 27.000 DEG C ****************************************************************************** TIME V(OUT2)
(*)---------- 5.0000E+00 5.5000E+00 6.0000E+00 6.5000E+00 7.0000E+00
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
0.000E+00 5.449E+00 . *. . . .
2.000E-08 5.494E+00 . * . . .
4.000E-08
5.633E+00 . . * . . .
6.000E-08 5.821E+00 . . * . . .
8.000E-08 5.999E+00 . . * . .
1.000E-07 6.092E+00 . . . * . .
1.200E-07 6.056E+00 . . .* . .
1.400E-07 5.905E+00 . . * . . .
1.600E-07 5.697E+00 . . * . . .
1.800E-07 5.511E+00 . * . . .
2.000E-07 5.405E+00 . * . . . .
2.200E-07 5.424E+00 . * . . . .
2.400E-07 5.558E+00 . . * . . .
2.600E-07 5.754E+00 . . * . . .
2.800E-07 5.939E+00 . . * . . .
3.000E-07 6.037E+00 . . .* . .
3.200E-07 6.002E+00 . . * . .
3.400E-07 5.847E+00 . . * . . .
3.600E-07 5.634E+00 . . * . . .
3.800E-07 5.457E+00 . *. . . .
4.000E-07
5.370E+00 . * . . . .
4.200E-07
5.393E+00 . * . . . .
4.400E-07
5.526E+00 . .* . . .
4.600E-07
5.711E+00 . . * . . .
4.800E-07
5.894E+00 . . * . . .
5.000E-07 5.993E+00 . . * . .
5.200E-07 5.960E+00 . . *. . .
5.400E-07 5.806E+00 . . * . . .
5.600E-07 5.594E+00 . . * . . .
5.800E-07 5.418E+00 . * . . . .
6.000E-07 5.329E+00 . * . . . .
6.200E-07 5.352E+00 . * . . . .
6.400E-07 5.479E+00 . *. . . .
6.600E-07 5.677E+00 . . * . . .
6.800E-07 5.865E+00 . . * . . .
7.000E-07 5.965E+00 . . *. . .
7.200E-07 5.933E+00 . . * . . .
7.400E-07 5.788E+00 . . * . . .
7.600E-07 5.592E+00 . . * . . .
7.800E-07 5.404E+00 . * . . . .
8.000E-07 5.313E+00 . * . . . .
8.200E-07 5.335E+00 . * . . . .
8.400E-07 5.471E+00 . *. . . .
8.600E-07 5.657E+00 . . * . . .
8.800E-07 5.844E+00 . . * . . .
9.000E-07 5.945E+00 . . *. . .
9.200E-07 5.913E+00 . . * . . .
9.400E-07 5.759E+00 . . * . . .
9.600E-07 5.547E+00 . .* . . .
9.800E-07 5.359E+00 . * . . . .
1.000E-06 5.267E+00 . * . . . .
- - - - - - - - - - - - - - - - - - - - - - - - - - -
实验心得:
通过本次实验,我对pspice分析中的参数扫描分析和相应的一些基础统计分析有了一定的了解与更深的学习,我个人觉得这可用于检测信号的误差问题,以及进行数学统计分析等,应该对以后会有一定的帮助吧。
