车架设计指南

合集下载

车架设计手册汇总

车架设计手册汇总

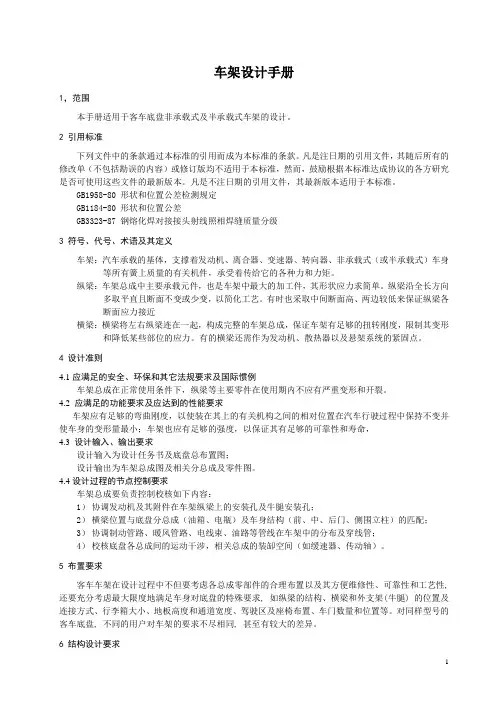

车架设计手册1,范围本手册适用于客车底盘非承载式及半承载式车架的设计。

2 引用标准下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件,其最新版本适用于本标准。

GB1958-80 形状和位置公差检测规定GB1184-80 形状和位置公差GB3323-87 钢熔化焊对接接头射线照相焊缝质量分级3 符号、代号、术语及其定义车架:汽车承载的基体,支撑着发动机、离合器、变速器、转向器、非承载式(或半承载式)车身等所有簧上质量的有关机件,承受着传给它的各种力和力矩。

纵梁:车架总成中主要承载元件,也是车架中最大的加工件,其形状应力求简单。

纵梁沿全长方向多取平直且断面不变或少变,以简化工艺。

有时也采取中间断面高、两边较低来保证纵梁各断面应力接近横梁:横梁将左右纵梁连在一起,构成完整的车架总成,保证车架有足够的扭转刚度,限制其变形和降低某些部位的应力。

有的横梁还需作为发动机、散热器以及悬架系统的紧固点。

4 设计准则4.1应满足的安全、环保和其它法规要求及国际惯例车架总成在正常使用条件下,纵梁等主要零件在使用期内不应有严重变形和开裂。

4.2 应满足的功能要求及应达到的性能要求车架应有足够的弯曲刚度,以使装在其上的有关机构之间的相对位置在汽车行驶过程中保持不变并使车身的变形量最小;车架也应有足够的强度,以保证其有足够的可靠性和寿命,4.3 设计输入、输出要求设计输入为设计任务书及底盘总布置图;设计输出为车架总成图及相关分总成及零件图。

4.4设计过程的节点控制要求车架总成要负责控制校核如下内容:1)协调发动机及其附件在车架纵梁上的安装孔及牛腿安装孔;2)横梁位置与底盘分总成(油箱、电瓶)及车身结构(前、中、后门、侧围立柱)的匹配;3)协调制动管路、暖风管路、电线束、油路等管线在车架中的分布及穿线管;4)校核底盘各总成间的运动干涉,相关总成的装缷空间(如缓速器、传动轴)。

悬架设计指南

悬架设计指南

设计指南(弹簧、稳定杆)不管悬架的类型如何演变,从结构功能而言,它都是有弹性元件、减振装置和导向机构三部分组成。

一 弹性元件弹性元件主要作用是传递车轮或车桥与车架或车身之间的垂直载荷,并依靠其变形来吸收能量,达到缓冲的目的。

在现用的弹性元件中主要有三种;(1)钢板弹簧,(2)扭杆弹簧,(3)螺旋弹簧。

钢板弹簧设计板弹簧具有结构简单,制造、维修方便;除作为弹性元件外,还兼起导向和传递侧向、纵向力和力矩的作用;在车架或车身上两点支承,受力合理;可实现变刚度,应用广泛。

(一) 钢板弹簧布置方案1.1钢板弹簧在整车上布置(1) 横置;这种布置方式必须设置附加的导向传力装置,使结构复杂,质量加大,只在少数轻、微车上应用。

(2) 纵置;这种布置方式的钢板弹簧能传递各种力和力矩,结构简单,在汽车上得到广泛应用。

1.2 纵置钢板弹簧布置(1) 对称式;钢板弹簧中部在车轴(车桥)上的固定中心至钢板弹簧两端卷耳中心之间的距离相等,多数汽车上采用对称式钢板弹簧。

(2) 非对称式;由于整车布置原因,或者钢板弹簧在汽车上的安装位置不动,又要改变轴距或通过变化轴荷分配的目的时,采用非对称式钢板弹簧。

(二)钢板弹簧主要参数确定初始条件:1G ~满载静止时汽车前轴(桥)负荷2G ~满载静止时汽车后轴(桥)负荷1U G ~前簧下部分荷重2U G ~后簧下部分荷重1W F =(G 1-G 1U )/2 ~前单个钢板弹簧载荷2W F =(G 2-G 2U )/2 ~后单个钢板弹簧载荷c f ~悬架的静挠度;d f -悬架的动挠度1L ~汽车轴距;1、 满载弧高a f满载弧高指钢板弹簧装在车轴(车桥)上,汽车满载时钢板弹簧主片上表面与两端(不包括卷耳孔半径)连线间的最大高度差。

a f 用来保证汽车具有给定的高度。

当a f =0时,钢板弹簧在对称位置上工作。

为在车架高度已确定时得到足够的动挠度,常取a f = 10~20mm 。

2、 钢板弹簧长度L 的确定L —指弹簧伸直后两卷耳中心间的距离(1)钢板弹簧长度对整车影响当L 增加时:能显著降低弹簧应力,提高使用寿命;降低弹簧刚度,改善汽车平顺性;在垂直刚度C 给定的条件下,明显增加钢板弹簧纵向角刚度;减少车轮扭转力矩所引起的弹簧变形;原则上在总布置可能的条件下,尽可能将钢板弹簧取长些。

前围设计指南

前围设计指南

前围设计指南车身部设计指南编号:BD-ZN-002前围计指南(第一版)创建时间:2007.0305编写:杨金秀审核:陈晓锋批准:王灿军更新人/时间:车身部前结构室发布(机密文件请勿散布)目录第一章概论1-1 定义 (3)1-2轿车车身前围结构的功能要求 (3)第二章前围结构特点及设计2-1前围上部的设计 (4)2-1-1前围上部的基本构成 (4)2-1-2前围上部设计原则以及注意事项 (4)2-1-2-1雨刮加强板 (4)2-1-2-2前围上盖板概念设计的大面的设计 (6)2-1-2-3前围前端板的设计 (6)2-1-2-4前围后端板的设计 (7)2-1-2-5流水槽的设计 (9)2-1-2-6前围和VIN码 (9)2-2前围下部(前挡板)的设计 (12)2-2-1前围下部的基本构成 (12)2-2-2前围下部设计原则以及注意事项 (12)2-2-2-1设计考虑的主要因素 (12)2-2-2-2前挡板的设计注意点 (12)2-2-2-3前挡板内外横梁的设计 (15)2-3 A柱内板的设计 (16)2-4前围总成中小支架的设计 (17)第三章前围的定位 (18)第四章前围与其它系统的关系 (18)4-1前围与前仓 (19)4-2前围与发动机 (19)4-3前围与副车架 (20)4-4前围与轮胎 (21)4-5前围与转向机 (21)4-6前围与侧围 (21)4-7前围与前风挡玻璃 (27)4-8前围与前地板 (23)第五章前围重要结构件的材料和料厚 (25)第六章前围的密封第一章 概论1-1 定义轿车前围是分隔车身前部与座舱的结构总成。

一般由前围上盖板(安装雨刮系统用)、前围前端板、前围后端板、前围板(前挡板)、转向柱、空调、仪表板、脚踏板安装支架及制动管路支架和一些必要的碰撞加强梁等构件组成。

如下图所示例子。

当然,对于不同车有不同的结构,如有些车前围前端板为安装零件,有些车的前围上盖板仅仅为几个小的加强板,有的前前围后端板和前挡板合并成前挡板,有的前围前端板和前挡板合并成前挡板等等,这些分块的方法主要是考虑冲压和焊接工艺的可实施性来决定。

车架设计手册汇总

车架设计手册汇总

车架设计手册汇总Company Document number:WUUT-WUUY-WBBGB-BWYTT-1982GT车架设计手册1,范围本手册适用于客车底盘非承载式及半承载式车架的设计。

2 引用标准下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件,其最新版本适用于本标准。

GB1958-80 形状和位置公差检测规定GB1184-80 形状和位置公差GB3323-87 钢熔化焊对接接头射线照相焊缝质量分级3 符号、代号、术语及其定义车架:汽车承载的基体,支撑着发动机、离合器、变速器、转向器、非承载式(或半承载式)车身等所有簧上质量的有关机件,承受着传给它的各种力和力矩。

纵梁:车架总成中主要承载元件,也是车架中最大的加工件,其形状应力求简单。

纵梁沿全长方向多取平直且断面不变或少变,以简化工艺。

有时也采取中间断面高、两边较低来保证纵梁各断面应力接近横梁:横梁将左右纵梁连在一起,构成完整的车架总成,保证车架有足够的扭转刚度,限制其变形和降低某些部位的应力。

有的横梁还需作为发动机、散热器以及悬架系统的紧固点。

4 设计准则应满足的安全、环保和其它法规要求及国际惯例车架总成在正常使用条件下,纵梁等主要零件在使用期内不应有严重变形和开裂。

应满足的功能要求及应达到的性能要求车架应有足够的弯曲刚度,以使装在其上的有关机构之间的相对位置在汽车行驶过程中保持不变并使车身的变形量最小;车架也应有足够的强度,以保证其有足够的可靠性和寿命,设计输入、输出要求设计输入为设计任务书及底盘总布置图;设计输出为车架总成图及相关分总成及零件图。

设计过程的节点控制要求车架总成要负责控制校核如下内容:1)协调发动机及其附件在车架纵梁上的安装孔及牛腿安装孔;2)横梁位置与底盘分总成(油箱、电瓶)及车身结构(前、中、后门、侧围立柱)的匹配;3)协调制动管路、暖风管路、电线束、油路等管线在车架中的分布及穿线管;4)校核底盘各总成间的运动干涉,相关总成的装缷空间(如缓速器、传动轴)。

车架设计手册

车架设计手册

车架设计手册随着汽车工业的快速发展,车辆的性能和风格也变得越来越多样化,车架的设计变得更加复杂。

一个优秀的车架设计是实现汽车性能和安全的关键因素之一。

这个手册将向你介绍一些车架设计的基本原则,包括材料选择、结构设计,以及一些设计工具的使用等。

材料选择车架的材料是车架设计的一个关键因素。

下面是一些常见的材料:钢材钢材是最常见的车架材料之一,因为它价格低廉并且易于加工。

钢是一种强度和耐用性都很不错的材料,可以承受较大的重量和负载。

但同时,钢材也很重,并且容易受到腐蚀和锈蚀。

铝合金铝合金是一种轻质材料,具有高强度和高抗腐蚀性。

它比钢材轻得多,有助于提高汽车的燃油效率。

但是铝合金的成本较高,而且不如钢材坚固。

碳纤维碳纤维是一种新型材料,它的强度和刚度已经超过了传统的材料。

碳纤维是一种非常轻便的材料,可以减少车辆的重量并提高燃油效率。

但是,碳纤维材料的成本非常高,而且制造和加工比较复杂。

需要注意的是,在选择车架材料时,要考虑车辆的用途和预算。

不同的材料适合不同的车辆和用途,选择合适的材料可以提高车辆的性能和降低成本。

结构设计在进行车架设计时,应该考虑材料的强度,耐久性和负载。

一个优秀的车架应该保证优秀的稳定性和可靠性,同时轻便和易于操作。

下面是一些车架结构设计的原则。

三角形结构车架的三角形结构可以提高车架的强度,稳定性和刚度。

三角形结构可以有效地分散力量,使车架保持稳定,并且减少振动和晃动。

可扩展结构一个好的车架应该可以适应不同的车辆需求。

一个可扩展的车架可以根据需要增加或减少长度和高度,以适应不同的负载和需要。

多功能设计车架的结构设计应该能够适应不同的功能。

例如,一个越野车需要一个坚固的车架来抵御颠簸和振动,一个速度型赛车需要一个轻便和刚性的车架来提高速度。

因此,车架的结构设计应该考虑车辆的用途和不同的功能需求。

需要注意的是,在进行车架结构设计时,应该采用真实的负载数据来进行测试和仿真分析。

这样可以确保设计合适的车架结构,以保证车辆的性能和安全。

车架设计步骤

车架设计步骤

FSAE中国联盟's ArchiverFSAE中国联盟» FSAE资料库»图文区» 车架设计步骤tianmars发表于 2009-9-29 09:21车架设计步骤车架设计步骤应一些朋友要求特发此帖。

本文内容只涉及桁架式车架(空间管阵式车架),单体壳结构的研制不在本文讨论范畴。

文中内容仅代表个人观点,欢迎各位拍砖。

1 研究规则对车架设计的要求。

这是FSAE车架乃至其他一切FSAE设计工作的基础,请大家给予足够的重视。

否则即使后期工作做的再优秀,最终也不会有满意的结果。

虽然现在尚无官方的中文版规则,但我建议大家现在就开始使用同济中文翻译版规则和英文原版规则开展工作。

如果对规则的某些条款有疑惑,可以在论坛上发帖,我会尽快回复。

2 确定车架的设计重量和所使用的材料优秀的FSAE车架应该将重量控制在25kg以下(包括焊接在车架上的所有用来安装其他零部件的支架)。

在缺乏重量控制工作经验的情况下,较难准确合理的预计整车和各个总成的重量。

所以新车队可以酌情开展这项工作。

材料方面,虽然规则允许使用多种金属材料。

但是我仍然建议使用钢材。

考虑到材料的焊接性能,建议使用低碳含量的钢材。

3 车架初步设计方案的确定FSAE车架的基本功能是提供整车的结构刚强度,保护车手和为绝大部分的零部件提供安装位置,而且驾驶舱的内部空间也基本由车架来确定。

所以FSAE车架初步设计方案的制定应该在满足规则的前提下,先综合考虑其他零部件的安装和车手人机工程的需要,再使设计能够提供基本的结构刚度。

减轻重量的概念要贯穿车架设计工作的始终,但是减轻重量不能牺牲基本的安全要求。

在初步设计方案完成后,可以使用木材或者PVC管材制作1:1的车架模型。

模型主要作来验证人机工程设计的合理性。

为最终设计提供参考。

4 车架最终方案的确定理想状态下,车架应该在其他所有设计工作结束后再确定最终方案。

实际工程中应该至少在悬架、转向、发动机等主要部分的设计方案确定后,再确定车架的最终设计方案。

车身前副车架安装点设计指南

车身前副车架安装点设计指南

车身前副车架安装点设计规范1 范围本标准规定了车身前副车架安装点设计要点及其判断标准等。

本标准适用于新开发的M1类和N1类汽车车身前副车架安装点设计。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件,仅注日期的版本适用于本文件。

凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。

《GB 11566-2009 乘用车外部凸出物》《GB/T19234-2003 乘用车尺寸代码》《GB/T 709-2006 热轧钢板和钢带的尺寸、外形、重量及允许偏差》《GB/T 710-2008 优质碳素结构钢热轧薄钢板和钢带》《GB/T4780-2000 汽车车身术语》《整车车身设计公差与装配尺寸链分析》《螺栓连接的装配质量控制》3 术语和定义3.1 车身结构3.1.1车身结构是各个零件的安装载体。

3.2 副车架3.2.1副车架最早的应用原因是可以降低发动机舱传递到驾驶室的振动和噪音。

副车架与车身的连接点就如同发动机悬置一样。

通常一个副车架总成需要由四个悬置点与车身连接,这样既能保证其连接刚度,又能有很好的震动隔绝效果。

副车架能分5级减小震动的传入,对副车架来说,在性能上主要目的是减小路面震动的传入,以及提高悬挂系统的连接刚度,因此装有副车架的车驾驶起来会感觉底盘非常扎实,非常紧凑。

而副车架悬置软硬度的设定也面临着像悬挂调校一样的一个不可规避的矛盾。

所以工程师们在设计和匹配副车架时通常会针对车型的定位和用途选择合适刚度的橡胶衬垫。

由于来自发动机和悬挂的一部分震动会先到达副车架然后再传到车身,经过副车架的衰减后振动噪声会有明显改善。

副车架发展到今天,可以简化多车型的研发步骤。

这是因为悬挂、稳定杆、转向机等底盘零件都可以预先安装在一起,形成一个所谓的超级模块,然后再一起安装到车身上。

3.3前副车架安装点3.3.1前副车架安装点指安装在车身的安装孔中心线与安装面下平面交点的位置(XYZ 坐标)及装配孔公称尺寸。

车架设计手册

车架设计手册

车架设计手册车架是汽车、机器人、航空器等各类交通工具中的重要组成部分。

正确的车架设计可以提高交通工具的稳定性、承重能力和安全性。

本手册将介绍车架设计的基本原理和注意事项。

车架设计的重要性车架是交通工具的骨架,其设计要求必须满足一定的强度、刚度和耐久性。

从强度学角度来说,车架必须能够承受各种力和载荷,同时保证结构的稳定性和安全性。

从使用寿命角度来说,车架必须能够经受住长期使用和环境的变化,而不出现损坏或疲劳裂纹等问题。

因此,车架设计的重要性不言而喻。

车架设计的基本原理车架设计的基本原理包括材料选择、受力分析、刚度计算、几何形状确定等方面。

下面将分别介绍每个方面的设计原则。

材料选择原则车架的材料选择要根据设计要求和客户需求来确定。

通常选择的材料要满足强度高、重量轻、价格合理等条件。

常用的材料有钢、铝、碳纤维等。

不同的材料具有不同的强度和弹性模量,其选用要根据实际情况进行调整。

受力分析原则车架需要承受各种载荷和力,因此设计时需要进行受力分析。

理论上,车架的受力分析应该采用有限元分析等数学模型进行计算。

但在实际设计中,可以采用近似方法,也可以通过经验公式等方法进行计算。

受力分析的结果应该用于判断车架的强度和刚度情况,以便对设计进行调整。

刚度计算原则车架的刚度是其稳定性的关键指标。

刚度的计算要根据车架的整体结构、材料、截面尺寸和安装方式等多个因素进行考虑。

通常情况下,车架的刚度可以通过直接拟合或计算得出。

同时,刚度的计算还要考虑其对车辆操控性和行驶舒适度的影响。

几何形状确定原则车架的几何形状对其强度、刚度和外观等方面的影响非常大。

常见的车架形状有方管式、圆管式、H型钢式等。

不同的形状具有不同的刚度和强度特点。

因此,在进行车架设计时,几何形状的选择要综合考虑材料的特性、受力分析结果和使用要求等因素,以确保车架的性能和稳定性。

车架设计的注意事项在进行车架设计时,还需注意以下事项:安全性车架的安全性是设计的首要考虑因素。

客车车身结构设计指南

客车车身结构设计指南

客车车身结构设计指南目录目录 (II)前言 (III)1 范围 (1)2 规范性引用文件 (1)3 车身结构及其分类 (1)3.1 客车车身分类方法 (1)3.2 按用途分类 (1)3.3 按承载形式分 (3)4 车架及车身骨架设计 (7)4.1 车架设计 (7)4.2 车身骨架设计 (10)5 车身蒙皮设计 (14)5.1 前后围蒙皮设计 (14)5.2 顶盖蒙皮设计 (15)5.3 侧围蒙皮设计 (16)5.4 侧围蒙皮的分类 (16)6 车身护板设计 (17)6.1 内部护板设计 (17)6.2 地板设计 (17)前言为了对公司客车车身结构设计提供设计参考,特编制此设计指南。

本设计指南适用于大中型客车的车身结构设计。

本设计指南由项目管理部提出并归口。

本设计指南起草单位:车身设计部。

客车车身结构设计指南1 范围本指南介绍了客车车身结构及其分类,规定了客车车身骨架及蒙皮的设计要求。

本指南适用于大中型客车车身结构设计,供设计时参考。

2 规范性引用文件GB/T 6726—2008 汽车用冷弯型钢尺寸、外形、重量及允许偏差3 车身结构及其分类在客车结构中,车身即是承载单元,又是功能单元。

作为承载单元,由车身骨架与底架或车架组成的车身结构,在客车行驶中要承受多种载荷的作用。

作为功能单元,车身应该为驾驶员提供便利的工作环境,为乘员提供舒适的乘坐环境,保护他们免受车辆行驶时产生的振动噪声和废气等的侵袭,以及外界恶劣天气的影响;同时在交通事故中,可靠的车身结构和乘员保护系统有助于减轻对乘员和行人造成的伤害;此外,合理的车身外部形状,以便客车行驶时能有效地引导周围的气流,提高车辆的动力性、燃油经济性和行驶稳定性,并改善发动机的冷却条件和车内通风。

因此,客车车身对客车产品的设计制造有着十分重要的影响。

3.1 客车车身分类方法由于客车品种繁多,所以车身的分类形式也是多种多样的。

常见的分类方法有按客车的用途、承载形式进行分类。

整车集成设计指南(动力系统布置)

整车集成设计指南(动力系统布置)
防火墙、满载地面线等数据,如果副车架和转 向机沿用,也应提供。
2) 初步布置(校核) 按布置要求初步调整发变总成到一个合 适的位置,校核发变总成包络周边间隙,使 满足表1.1规定的值。
编制 :
更新日期 :
图1.11 图1.12
图1.13
所属范围 : 总布置@ 前舱布置 设计指南
总布置 @ A-前舱 零部件布置校核 部分
左悬置 A1(x1,y1,z1) A2(x2,y2,z2) A3(x3,y3,z3) A4(x4,y4,z4)
右悬置 B1(x1,y1,z1) B2(x2,y2,z2) B3(x3,y3,z3); B4(x4,y4,z4)
表1.2
前悬置 C1(x1,y1,z1) C2(x2,y2,z2) C3(x3,y3,z3) C4(x4,y4,z4)
编制 :
更新日期 :
图1.14
图1.15
所属范围 : 总布置@ 前舱布置 设计指南
总布置 @ A-前舱 零部件布置校核 部分
CH-VI-PL-EB-GUIDELINE-P2-001
1– 动力总成
-7-
3) 辅助悬置,如图1.16所示VOLVO S80。辅 助悬置作用:实车布置,发动机总成有六个 自由度。当有三个悬置布置在整车上时,例 如A15,三个悬置分别是左右悬置和后悬置。 这三个悬置有五个自由度,还差一个自由度 时,需要加一个辅助的悬置来固定发动机总 成,来减小这个方向上的振动。
3) 影响悬置系统设计的其他因素
a)影响装配位置因素,因悬置元件大多 为铸造件及冲压件,因其结构的不规则性, 在进行悬置系统详细设计时需要考虑悬置系 统的可装配性。如图1.21所示,悬置的安装 工具空间不能有遮挡物,必须保证工具能够 自如的操作。

悬架部分的设计指南

悬架部分的设计指南

三、行驶系统的设计1悬架系统的设计1.1 汽车(轿车)悬架部分的综述:(1).悬架的功能:汽车悬架是车架(或车身)与车轮之间的弹性连接的部件.悬架是现代汽车的重要组成部分之一.他的主要作用是传递作用在车轮和车架(或车身)的一切力和力矩,并且缓和路面传给车架(或车身)的冲击载荷,衰减由此引起的承载系统的震动,保证汽车的行驶平顺性,保证车轮在路面不平和载荷变化时有理想的运动特性,保证汽车的操纵稳定性使汽车获得高速行驶的能力.(2).悬架的种类:1).按照结构来划分悬架可以划分为非独立悬架和独立悬架两大类;非独立悬架可以分为:a)对称板簧式.b)非对称板簧式.c)纵横杆螺簧式.d)单纵臂螺簧式等等;独立悬架又可以划分为:a)水平单横臂式.b)斜置单横臂式.c)水平单纵臂式.d)双横臂式.e)麦弗逊式f)多连杆式等等。

2)按照悬架的可控性来划分,可以将悬架划分为被动悬架和主动悬架。

(3).悬架主要组成部分:弹性元件,导向装置和减振器三个基本部分组成.此外,还包括一些特殊功能的部件,如缓冲块和横向稳定器等.(4).轿车悬架的发展过程:轿车的悬架经历了非独立悬架、普通的独立悬架、半主动悬架(连续调节和可切换式调节)、主动悬架(全主动式和有限带宽式)1.2悬架设计过程当中常见的专业名词:1.非独立悬架:左右车轮装在一根整体的车轴上,在通过其悬架和车架或车身相连。

2.独立悬架:左右车轮通过各自的悬架和车架或车身相相接(在现代的中高级轿车当中应用的比较广泛)。

3.静挠度:fc 汽车满载静止时悬架上的载荷FW于此时悬架刚度c的比值。

4.动挠度fd:从满载静平衡位置开始悬架压缩到结构允许的最大变形(通常指缓冲块压缩大其自由高度的三分之二)时,车轮中心相对于车架(或车身)的位移。

5.偏频:汽车前后部分的车身的固有频率n1和 n2。

6.悬架的弹性特性:悬架受到的垂直外力F与由此所引起的车轮中心相对于车身位移f(及悬架的变形)的关系曲线。

汽车车架设计指南

汽车车架设计指南

目录第三章车架1 车架的主要功能 (3)2 车架的类型 (3)2.1 主要类型 (3)2.2 车架的主要结构件 (4)3 车架的功能设计要求 (10)4 车架的设计和计算 (11)4.1 车架的主要载荷 (11)4.2 车架的主要设计内容 (12)4.3 车架的设计计算举例 (14)5 车架的工艺介绍 (16)5.1 副车架的制造 (16)5.2 总成检验 (18)5.3 质量保证 (19)5.4 生产技术新动向 (19)6 车架常用材料的选择 (19)第三章车架1 车架的主要功能车架是整个汽车的基体,汽车上绝大多数部件和总成都是通过车架来固定其位置的。

如:发动机、传动系统、悬架、转向、驾驶室、货箱和有关操纵机构。

车架的功用是支撑连接汽车的各零部件,并承受来自车内外的各种载荷,是整改底盘的骨架。

2 车架的类型2.1 主要类型目前,汽车车架的结构形式基本上有三种:边梁式车架、中梁式车架(或称脊骨式车架)和综合式车架。

其中以边梁式车架应用最广。

边梁式车架由两根位于两边的纵梁和若干根横梁组成,用铆接法或焊接法将纵梁与横梁连接成坚固的刚性构架。

下图的车架就属于此类型,如下图1。

通常用低合金钢板冲压而成,断面形状一般为槽形,也有的做成Z字形或箱形断面。

其结构特点是便于安装驾驶室、车厢与一些特种装备和布置其它总成,有利于改装变型车和发展多品种汽车。

被广泛采用在载货汽车,皮卡和大多数的越野汽车上。

近代轿车为了保证良好的整车性能,尽量降低中心和有利于前后悬架的布置,把结构需要放在第一位,兼顾车架加工工艺性,所以车架形状设计的比较复杂而实用。

图1车架中梁式车架只有一根位于中央贯穿前后的纵梁,因此亦称为脊骨式车架,中梁的断面可以做成管型或箱型。

这种结构的车架有较大的扭转刚度。

使车轮有较大的运动空间,便于布置等优点因此被采用在某些轿车和货车上。

综合式车架比较复杂,应用比较广,一般轿车上使用。

2.2 车架的主要结构件车架主要有以下结构形式:1.水箱横梁和发动机支撑梁横梁总成支撑发动机、水箱、保证车身的扭转刚度,如图1发动机支撑梁和水箱横梁均有钢板冲压焊接而成,发动机支撑梁为封闭断面。

车架设计文档

车架设计文档

车架设计1. 引言车架是汽车的重要组成部分之一,它起到了支撑和连接各个部件的作用。

车架的设计直接影响着汽车的性能和安全性。

本文将介绍车架设计的一些重要考虑因素和基本原则。

2. 车架类型车架的类型可以根据结构和材料的不同进行分类。

常见的车架类型包括钢制车架、铝合金车架和碳纤维车架。

每种车架类型都有自己的优缺点,设计师需要根据具体需求进行选择。

2.1 钢制车架钢制车架是最常见的车架类型之一,具有高强度和稳定性的优点。

钢制车架可以分为钢管车架和钢板车架两种类型。

钢管车架在重量方面相对较轻,适用于轿车等小型车辆。

钢板车架则更加结实,适用于越野车等重型车辆。

2.2 铝合金车架铝合金车架相较于钢制车架,在重量方面更轻,具有良好的抗腐蚀性能。

它们常用于高端轿车和赛车等领域,以提升性能和燃油效率。

2.3 碳纤维车架碳纤维车架是近年来兴起的车架类型,具有极高的强度和轻量化的特点。

虽然成本较高,但碳纤维车架在性能方面远超其他材料。

它们被广泛应用于赛车和高端汽车领域。

3. 车架设计考虑因素3.1 强度和刚性车架的强度和刚性是设计中最关键的考虑因素之一。

车架需要能够承受各种道路条件和外部压力,保证乘客安全。

设计师需要根据车辆类型和用途确定车架的最佳强度和刚性。

3.2 减震和舒适性车架设计还需要考虑减震和提供舒适的驾乘体验。

一辆良好设计的车架应该能够吸收道路震动,降低车内的振动和噪音。

合理的减震系统和车架结构可以有效提高汽车的乘坐舒适性。

3.3 车辆稳定性车架设计对车辆的稳定性影响很大。

优秀的车架设计应能提供出色的操控性能,使车辆在高速行驶和紧急情况下保持稳定。

车架的结构和悬挂系统需要合理配合,确保车辆在各种路况下的稳定性。

3.4 材料的选择车架的材料选择直接决定了其性能和重量。

钢铁在强度和刚性方面表现出色,但重量较重。

铝合金和碳纤维则更轻,但成本较高。

设计师需要根据车辆的需求和成本预算选择合适的材料。

4. 车架设计原则4.1 安全第一车架设计的首要原则是确保乘客的安全。

厢式货车副车架设计

厢式货车副车架设计

厢式货车副车架设计/L一,U线.厢式货车副车架设计2明水邮电通信设备厂焦儒振[■耍]详蛔舟培了静态分析计算的方法t对厢式赁丰斟丰皋的主要构件——斟丰皋甥L粱蕊措j|进行了设计计算.氟逮了设计要点,截面足寸选择,强度计算方法. 主量词:厢式货车刑车架设计=,tr*I:do—fsta—ticaa~lysisndcornDutindetail.Thedesignand computeforsiderallandCI~OSSmemberoftransportvanauxiliaryframewer ecarriedOUt.Designglst~tsectiondimensionselectionandstrengthcomputemethodweJ-erelate d-KeywordsTransportv”,Auxiliaryframe,Design1前言剐车架是厢式改装车的主要部件,处于车厢与主车架之间旨在确保底盘主车架载荷的均匀分布,并增加主车架的强度和刚度.探入了解酣车架的承载特性及其与主车架承蓑分配情况是副车架结构设计,设进和优化的基础.随着计算机辅助设计及有限元法的广泛应用,动态设计计算日益显得重要.但由于条件的限制,动态设计计算的准确性和可靠性尚显不足,而且大部分厢式车改装厂还难以进行动态设计计算,因此.静态计算仍然是基本的设计计算手段.本文用静态计算的方法对厢式货车副车架的主要构件——副车架纵粟(简称副纵粱)及横粱进行设计计算并予以讨论分析.2翻车集设计2.1副纵粱设计&11副纵粱设计要点a.对具有较高质心位置及载质量较大的厢式车一般采用槽形通长式副纵粱.截面如图1.b.制造材料应具有良好的焊接性和机械性能,一般要求抗拉强度a,~370N/mm.屈服极限,≥240N/ram.,延伸率以≥20.啊1剐纵粱藏面c.翼缘宽度应与主车架纵粱(简称主纵粱)翼缘宽度相同.不宜大于主纵粱翼缘宽度.d.副纵粱截面尺寸确定后,要分别对副纵粱和主纵粱进行强度计算,并根据其惯性矩,抗弯截面系数分配弯矩.2.1.2副纵粱截面尺寸选择副纵粱翼缘宽度应与主纵粱翼缘宽度相同,板材厚度}≥4ram.因此,副纵粱截面尺寸选择主要是确定鹿板高度H.鹿板高度取决于副纵粱承受弯矩的能力及结构上的需要.国外汽车生产厂家均在汽车改装指导书中提出槽形副纵粱截面的最小尺寸,供改装时选择采用,如”依维柯汽车改装指南”中给出的槽形副纵粱截面最小尺寸如表1.根据我厂多年设计生产的经验,副纵粱截面最小尺寸如表2.一2.1.3副纵粱强度计算2.1.3.1强度计算根据主,副纵粱受力特点,一般只需计算.孽墓1997?3专用池车SpecialPurposeV ehicle?15? 弯曲应力,因其剪应力较小,可略去不计.表1依雏柯改装车副纵梁截面最小尺寸酎纵粱截面车辆级别抗弯截面系数尺寸Ⅳ,mT【LH,8,”mm3~7t1600680,50,47.9~1[】{26000100,50,511~33t46000120,60,6剐纵粱截面车载质量抗弯截面系数尺寸1,mmH,B,,mm5t以下250008550,45~8t3900O120,70,58~10t56000120,70,6副纵粱采用U形夹紧螺栓与主纵粱紧密连接,因此可采用两种材料组合粱弯曲时弯矩的计算方法计算主,哥j纵粱动载荷下的摄大弯矩MM—及其弯曲应力,.M~一?M~一?=—HijMla~一Mla~,=式中:E.,E——主,副纵粱材料的弹性模量.,——主,副纵粱截面惯性矩朋.——车架动载荷下的最大弯矩——主,副纵粱抗弯截面系数一的计算方法,在”邮政车副车架设计”一文中有详细介绍(见本刊1.996年第1 期).根据上面的计算,若满足<一及<(一,.分别为主剐纵粱材料的疲劳极限),则所选副纵粱截面尺寸是合理的. 否则,应重新选取副纵梁截面尺寸,即对主,副纵梁承受弯矩进行重新分配.2.1.3.2临界弯曲应力校核当副纵粱变形时,上下翼缘分别受到压缩和拉伸作用而使翼缘断裂.因此,通过以上计算确定副纵粱截面尺寸后,应按薄板理论计算其临界弯曲应力口,并使<.否则,应重新选择副纵粱截面尺寸.E,t,0一0『=【言j式中:——泊松比,取一0.3一般来说,在选定酎纵粱材料厚度t的情况下,副纵粱翼缘的最大宽度应满足B≤16t.2.2横粱设计2.2.1横粱设计要点a制造材料要求与副纵粱制造材料要求相同.b.横粱数目及横粱截面尺寸要根据载质量及受力情况确定.c.尽可能选取同样的横粱间距.这样可使纵粱各段的扭矩相同,也有利于承受弯曲d.尽可能选取相同的横粱截面尺寸.这样可使各横粱刚性一致,协调承载.2.2Z横粱截面尺寸选择横粱截面形状有多种形式,如图2,其宽度B一般取45~50mm;高度不仅要满足强度要求,而且要考虑结构上的要求一般在80~100ram;材料厚度t在2.5~4mm.横粱的截面形状可以用板材折弯,也可使用轧镧型钢,但必须避免出现裂纹,缺口等缺陷.占一田2擅喜I截面类型2.2.3横粱强度计算横粱与剐纵粱相互垂直焊接或螺接在一16?.蕾懦|I厢成货车l9革毒设计起,形成框式结构横粱的两端与货厢骨架侧围焊接或螺接,用以承受货厢的重量.视横梁为固定于副纵粱上的悬臂粱,最大弯矩在横粱与副纵梁腹板的连接处.为了计算方便,假a.横粱等距均布在副纵粱上;b.载质量均布在每一横梁上;c.货厢质量均布在每一横粱的两端.横粱受力简化如图3.图中4,B为横粱与剐纵粱腹板的连接点.,zG1/2IIII{IIIIsIJA占r.田3横粱受力简田A处的弯矩肘为:G百I+一+式中:工——磺粱长度L——横梁悬臂长——横梁载荷中心点至的距离388’25O0.700O0105DO01820851l1775421403结束语a.由于结构的需要或为避免与其他构件发生干涉,游梁无法实现等距均布时,应计算闻距最大处的横梁强度,其承受的货厢质量及计算载荷可按每一横梁所分担的车架长度计算.b.由于普遍超载运行现象,因此,在副车架设计时应予以充分考虑.c.建议汽车底盘生产厂编制改装指导书,为汽车改装厂家提供上装指导.(收稿:1997—06—04责任编辑:张全寿)篙J庠一■l。

车架设计手册

车架设计手册

车架设计手册汽车车架是支撑车身和承载各种载荷的基本结构,也是汽车设计的重要组成部分。

在车架设计中,需要考虑车架的强度、刚度、重量、成本等因素,以满足安全性、舒适性、性能等要求。

本文为车架设计者提供一份车架设计手册,以帮助他们设计出更加优秀的车架。

车架材料的选择车架的主要材料有钢、铝和碳纤维复合材料等。

钢的强度和刚度较高,适用于承受大载荷和较高速度的车型,但重量也相应较高。

铝的比强度较高,重量较钢轻,但成本较高。

碳纤维复合材料的比强度和比刚度最高,也最轻,但成本更高,且制造难度较大。

在选择材料时,需要综合考虑车架的功能、质量、成本等因素。

一般来说,高性能跑车和超级轻量化车型可采用高强度、轻质的碳纤维复合材料,而普通乘用车则更适合采用钢或铝材料来平衡强度和成本。

车架的设计车架设计的主要目的是使车架能够承受各种载荷,同时保持稳定和灵活性。

以下是车架设计中需要注意的几个方面:车架形状与尺寸车架的形状和尺寸可以根据车辆类型、载荷要求和美学需求进行选择。

一般来说,车架的截面形状应该越圆越好,这样能够提高其承载能力,并降低由于解析的应力而引起的裂纹。

轴距车架的轴距决定了车轮之间的距离,也影响着车辆的稳定性和行驶性能。

轴距越大,车身稳定性越高,但转弯半径也相应增大,加重驾驶难度。

车身高度车身高度是车辆的重要参数之一,影响着车辆的重心高度、空气动力学性能以及视野。

一般来说,车身高度越低,车体重心越低,车辆稳定性越高,但通行性和操作性也相应变差。

骨架结构车架的骨架结构应该平衡强度和轻量化。

对于大型车辆,骨架结构的设计应该较为复杂,以保持其稳定性和承载能力。

车架的生产车架的生产需要采用精确的工艺和设备以满足各种质量标准。

以下是车架生产相关的几个要点:焊接车架中的焊接点对于车辆的稳定性和耐久性至关重要。

焊接质量影响到车架的强度和刚度,因此需要采用高质量的焊接方法,避免焊接缺陷和裂缝。

附属零部件车架包含许多附属零部件,如车轮、传动系统、刹车系统等,这些配件也需要精细加工以确保车架的稳定性和耐久性。

《汽车设计手册》

《汽车设计手册》

《汽车设计手册》
《汽车设计手册》是一本广泛涵盖汽车设计领域知识和技术的专业书籍。

它包含了汽车设计的各个方面,从外观设计到内部构造,从车身比例到动力系统,为读者提供了全面的汽车设计指南和参考。

以下是《汽车设计手册》可能包含的主要内容:
汽车设计概述:介绍汽车设计的基本原理和流程,包括概念设计、草图、建模和验证等。

外观设计:讲解汽车外观设计的基本原则,包括比例、线条流畅性、空气动力学和造型美学等方面。

内部构造设计:涵盖汽车座椅、仪表盘、中控台、控制器等内部构造设计的基本原则和实施技术。

车身结构设计:介绍车身结构的设计原理,包括车架结构、车身材料选择、安全设计等方面。

动力系统设计:讨论汽车动力系统的设计和优化,包括引擎、传动系统、底盘悬挂等方面。

灯光设计:探讨车辆灯光设计的原则和技术,包括前大灯、尾灯和信号灯等方面。

内饰设计:介绍汽车内饰设计的原则和技巧,包括材料选择、人机工程学和舒适性设计等方面。

可持续性和环保设计:讲解汽车设计中的可持续性和环保考虑因素,如减少排放、节能和材料回收等方面。

制造和生产过程:涵盖汽车设计与制造过程中的关键问题,如模具制造、装配工艺和质量控制等。

《汽车设计手册》通常由汽车设计专家、工程师和相关领域的专业人士编写,它是学习和实践汽车设计的重要参考资料,对于汽车设计师、工程师、学生以及对汽车设计感兴趣的人来说都具有价值。

请注意,具体的《汽车设计手册》内容和章节安排可能因不同的版本和作者而有所不同。

整车集成设计指南(转向系统布置)

整车集成设计指南(转向系统布置)
总布置 @ A-前舱 零部件布置校核 部分
CH-VI-PL-EB-GUIDELINE-P2-001
13–转向系统
-1-
13.1 输入信息 1)车身结构、动力总成、转向系统各部件、副车架、前悬架
13.2 转向系统简介
汽车转向系的功能是改变或恢复汽车的行驶方向,满足驾驶者的行驶需求。转向系根据转向能源 的不同可分为机械转向系和动力转向系两大类。由于目前绝大多数轿、跑车都采用动力转向系, 这里只针对动力转向机构进行介绍。
图13.2
由于动力转向泵是依靠皮带轮由发动机提供能量,所以无论车是否转向,这套系统都要工作, 造成能源浪费;而且在车速较低时大转向,需要液压泵输出更大的功率以获得较大的助力,也在 一定程度上浪费了资源。
可以回忆一下:开这样的车,尤其时低速转弯的时候,觉得方向比较沉,发动机也比较费力 气。 另外液压泵的压力很大,也比较容易损害助力系统。由于整套系统的价格低廉,故在一般经济 型轿车使用比较多。
隔热护罩
固定点
图13.12
4-碰撞 : 为了吸收碰撞,转向器之间可以采
用一铝制支架,用来吸能。
例如:HONDA 的CR-V,采用三个 M10×100mm的螺栓将支架固定在副车 架上,再用4个M10×80mm的螺栓将转 向器固定在支架上;如图13.13
编制 :
更新日期 :
图13.13
所属范围 : 总布置@ 前舱布置 设计指南
密封完整性 在转向器的结构设计中,必须注意以下几处的密封性: 高压动力转向油密封(油管接头)――此部分的尺寸已经形成标准化。 输入轴密封,外球头密封,内球头密封。
3-装配要求 :其转向器安装在副车架上,一般采用两点安装形式。在设计安装时,其 中一点完全紧固,另一点则采用活动形式,并非完全固定,便于安装。

车架设计_精品文档

车架设计_精品文档

车架设计1. 背景车架是汽车重要的组成部分之一,它承载着车辆的重量并提供支撑,同时还要具备足够的刚性和抗振能力。

车架设计的好坏直接影响到汽车的性能和安全性。

因此,对车架的设计要进行充分的研究和优化。

2. 车架设计的原则车架设计的目标是在确保足够刚性和抗振能力的前提下,实现轻量化和优化结构,提高汽车整体性能。

下面是一些常用的车架设计原则:2.1. 材料选择车架的材料选择是车架设计中非常关键的一步。

一般来说,车架的材料需要具备高的强度和刚性,同时还要具备良好的韧性和耐腐蚀性。

常用的车架材料包括钢铁、铝合金和碳纤维复合材料等。

2.2. 结构设计车架的结构设计要考虑到力学原理和材料力学性能,以提高车架的强度和刚性。

常见的车架结构包括梁式结构、蜂窝状结构和框架结构等。

其中,框架结构是一种常用的设计,它能够提供较好的刚性和稳定性。

2.3. 优化设计车架设计需要进行适当的优化,以减少结构的重量和材料的消耗,提高汽车的燃油经济性和减少碳排放。

优化设计可以通过数值模拟和实验验证相结合的方法进行。

常用的优化方法有拓扑优化、形态优化和参数优化等。

3. 车架设计的流程车架设计的流程包括几个主要步骤,下面是一个典型的车架设计流程:3.1. 需求分析在车架设计之前,首先需要对车辆的使用环境和性能要求进行充分的分析和了解。

包括车辆类型、载荷要求、行驶条件等。

3.2. 结构设计在结构设计阶段,需要确定车架的材料、布局和结构形式,以及进行必要的计算和仿真分析。

3.3. 优化设计在结构设计的基础上,对车架结构进行优化设计,以提高车架的性能和轻量化。

3.4. 材料选型根据结构设计和优化设计的结果,选择合适的材料,并进行材料性能测试和评估。

3.5. 制造与测试最后,根据设计结果制造车架样品,并进行测试和验证。

包括静态试验、动态试验和可靠性试验等。

4. 车架设计的挑战与发展趋势4.1. 轻量化与强度平衡车架设计的一个主要挑战是如何在追求轻量化的同时,保证车架的足够强度和刚性。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

上汽集团奇瑞汽车有限公司奇瑞汽车有限公司底盘部设计指南编制:审核:批准:上汽集团奇瑞汽车有限公司1、架的主要功能:车架是整个汽车的基体,汽车上绝大多数部件和总成都是通过车架来固定其位置的。

如:发动机、传动系统、悬架、转向、驾驶室、货箱和有关操纵机构。

车架的功用是支撑连接汽车的各零部件,并承受来自车内外的各种载荷。

2、车架的类型:2.1 主要类型目前,汽车车架的结构形式基本上有三种:边梁式车架、中梁式车架(或称脊骨式车架)和综合式车架。

其中以边梁式车架应用最广。

边梁式车架由两根位于两边的纵梁和若干根横梁组成,用铆接法或焊接法将纵梁与横梁连接成坚固的刚性构架。

通常用低合金钢板冲压而成,断面形状一般为槽形,也有的做成Z字形或箱形断面。

其结构特点是便于安装驾驶室、车厢及一些特种装备和布置其它总成,有利于改装变型车和发展多品种汽车。

被广泛采用在载货汽车和大多数的特种汽车上。

近代轿车为了保证良好的整车性能,尽量降低中心和有利于前后悬架的布置,把结构需要放在第一位,兼顾车架加工工艺性,所以车架形状设计的比较复杂而实用。

中梁式车架只有一根位于中央贯穿前后的纵梁,因此亦称为脊骨式车架,中梁的断面可以做成管型或箱型。

这种结构的车架有较大的扭转刚度。

使车轮有较大的运动空间,便于布置等优点因此被采用在某些轿车和货车上。

综合式车架比较复杂,应用比较广,一般轿车上使用。

2.2车架的几种结构车架主要有以下结构形式:1.箱横梁和发动机支撑梁横梁总成支撑发动机、水箱、保证车身的扭转刚度发动机支撑梁和水箱横梁均有钢板冲压焊接而成,发动机支撑梁为封闭断面。

发动机支撑梁与车身连接处通常装有橡胶缓冲块。

材料:支撑梁上下体材料常采用为SAPH440其它BH340表面处理为电泳。

上汽集团奇瑞汽车有限公司2.车架副车架带控制臂总成承受前轴载荷、支撑车身、动力总成、转向机、前悬挂、制动器等副车架、控制臂均为钢板冲压焊接而成为封闭断面。

控制臂与副车架连接处采用橡胶衬套,起到改善行驶性能和舒适性。

材料:副车架上下体材料为常采用SAPH370(370为抗拉强度)其它为SPHE、SPHC,表面处理为电泳3、纵梁发动机纵梁总成支撑动力总成1、动机纵梁总成均由钢板冲压焊接而成,为封闭断面。

2、料:支撑梁上下体材料通常采用SAPH370焊接总成表面处理为电泳上汽集团奇瑞汽车有限公司4、后副车架后轴总成承受后轴载荷,起到支撑车身、后悬架、后制动器1、 后轴焊接总成均为钢板冲压焊接而成,主体的断面为封闭断面。

2、 后轴总成与车身连接处通常装有橡胶缓冲衬套,减缓车轮传递的冲击力。

3、 材料:支撑梁上下体材料通常采用SAPH370焊接总成的表面处理为电泳5、后轴扭转梁后轴总成支撑车身、后悬架、制动器该后轴的结构为:复合双纵臂式,主体结构为冲压焊接件,焊接总成是在一个V 型梁的两端各焊上一个管状纵臂,相交点约在纵臂的前1/3处,为了增加他们之间的联接强度在两端的内侧各焊接了一个楔状加强梁。

后轴连接车身的纽带是后轴铰链。

(车架均为受力部件:应进行严格的试验,验证其强度。

除台架寿命试验,可靠性,强化路试外,生产的每批件应抽取一定数量进行检验。

其中包括焊接性能检验,以及疲劳寿命试验《台架试验》详见台架试验规范)。

V型梁同时起着稳定杆的作用,将车体倾斜保持最低的程度,同时省去了稳定杆,减轻重量。

略去了稳定杆以及横向推力杆等件,由于受力程度较大,且很复杂,固在材料的选择上要求较高目前在国类还找不到强度及形状都符合要求的型材。

后轴橡胶铰链对于行驶性能及舒适性起着决定性作用它是联接后轴与车身的纽带。

6、Real beam axle后轴总成(含拖曳臂、推力杆)支撑车身、后悬架、后制动器等3、车架的功能设计要求:车架的结构形式首先应满足汽车总布置的要求。

当汽车在复杂多变的行驶过程中,固定在车架上的各总成和部件之间不应发生干涉。

当汽车在崎岖不平的道路上行驶时,车架在载荷作用下可产生扭转变形及在纵向平面内的弯曲变形,当一边车轮遇到障碍时,还可能使整个车架扭曲成菱形。

这些变形将会改变安装在车架上的各部件之间的相对位置,而影响其正常工作。

因此车架还应具有足够的强度和适当的刚度。

为了减轻整车质量,要求车架质量尽可能小。

此外,降低车架高度,以使汽车中心位置降低,有利于提高汽车的行驶稳定性。

这对于轿车和客车来说尤为重要。

4.车架的设计和计算:4.1 车架的主要载荷车架是汽车设计的重要课题,它几乎比引擎更重要,因为它的好坏直接关系到车的一切(操控、性能、安全、舒适........)要评价车架设计和结构的好坏,首先应该清楚了解的是车辆在行驶时车架所要承受的各种不同的载荷。

如果车架在某方面的韧性(stiffness )不佳,就算有再好的悬挂系统,也无法达到良好的操控表现。

而车架在实际环境下要面对4种载荷。

1) 负载弯曲(Vertical bending)上汽集团奇瑞汽车有限公司从字面上就可以十分容易的理解这个载荷,部分汽车的非悬挂重量(unsprung mass),是由车架承受的,通过轮轴传到地面。

而这个载荷,主要会集中在轴距的中心点。

因此车架底部的纵梁和横梁(member),一般都要求较强的刚度。

2) 非水平扭动(longitudinal torsion)当前后对角车轮遇到道路上的不平而滚动,车架的梁柱便要承受这个纵向扭曲应力(longltudinal torsion),情况就好象要你将一块塑料片扭曲成螺旋形一样。

3) 横向弯曲(lateral bending)所谓横向弯曲,就是汽车在入弯时重量的惯性(即离心力)会使车身产生向弯外甩的倾向,而轮胎的抓着力会和路面形成反作用力,两股相对的压力将车架横向扭曲。

4) 水平菱形扭动(horizontal lozenging)因为车辆在行驶时,每个车轮因为路面和行驶情况的不同,(路面的铺设情况、凹凸起伏、障碍物及进出弯角等等)每个车轮会承受不同的阻力和牵引力,这可以使车架在水平方向上产生推拉以至变形,这种情况就好象将一个长方形拉扯成一个菱形一样。

4.2 车架的主要设计内容4.2.1.功能和可靠性:车架设计首先要保证的就是产品的功能和可靠性,并且要保证产品有良好的工艺性。

车架设计是一项创造性劳动,新颖的设计要求有新的构思,对此设计人员一方面应大胆的采用新理论和新结构,另一方面也要总结经验采用原有的成功的技术和结构。

车架设计涉及到工程技术的各个领域,主要基本要素有:材料、强度、挠度、刚度、稳定性;摩擦、磨损、润滑;形状、尺寸、表面加工、体积、重量、风格;温度、噪声、腐蚀;可靠性;控制;使用、安全、价格;以及维修等。

4.2.2.强度计算:车架属于整车中的关键件,其中强度不够产生的断裂直接影响着整车可靠性和安全性。

因此在设计车架时强度时零件的基本要求。

设计人员应当尽可能精确地确定作用在零件上载荷地性质、大小、方向和作用点。

由于在设计中一方面很难确定载荷的全部要素;而且即使同一种材料做成的试样对载荷、温度、环境等条件上汽集团奇瑞汽车有限公司所显示地抵抗能力也会出现差异。

这样,计算的结果就不能准确的表示实际的承载能力。

为此,在车架设计种常做出各种假设,以便对产品进行力学计算和强度分析。

假设既要反映实际情况,又要便于计算。

一般这种假设都偏于保守,也有考虑不周而失效的。

所以对于车架的设计必须要通过试验和试用,证明该产品的设计是成功的。

1) 载荷:在强度计算中作用于车架上的载荷分为两种一种是静载荷一种是动载荷。

用静载荷的设计方法最简单,至今仍广为采用。

受冲击载荷时,在零件中引起的应力和应变值,都要显著地大于静载荷时的应力和应变值。

在常规设计中,经常采用的是在载荷中乘以大于1的动载系数后,仍用静载荷方法进行计算。

对于能将机器中有关部分简化成简单振动系统的场合,动载系数可用机械振动的方法求得。

通常动载系数是由经验来确定。

新设计的车架,载荷一般是预先给定的。

2) 静强度计算在车架设计中最基本的计算是静强度计算。

在计算中考虑到应力的变化的影响要采用较大的安全系数,或较低的许用应力。

对于此塑性材料的部件可用第三强度理论、第四强度理论求出等效单σ得安全系数n,则静强度判据为项应力σ,等效单向应力除以材料的极限应力s[]σσ≤或者[]nn≤式中[]σ―许用应力[]n―许用安全系数3).疲劳强度计算进行应力幅变化的无限寿命计算时,通常作如下假设:当材料承受高于疲劳极限应力时,每一循环都使材料产生一定量的损伤,该损伤量是能积累的,麦因纳假设损伤累积是线性的,由此可以将应力幅规律变化的循n≥。

环应力,转化为等幅的当量应力,再与疲劳极限相比得安全系数n,则疲劳强度判据为[]n4.3 车架的设计计算举例下面以S21的后轴校核为例:上汽集团奇瑞汽车有限公司型后轴参数4.3.2.后轴静应力1) 弹簧支座处的静垂直弯矩:)211021420(8.92670-⨯⨯=⋅=-L F M A A =521.997N.m2) 后轴弹簧支座处的抗弯截面模量 后轴弹簧支座处的危险断面为圆形断面])754(54[543214.3)(324444--⨯=-=-d D DW A A π=6584.1423m m3)后轴弹簧支座处的垂直弯曲静应力MPa W M A A 281.7910142.6584997.5213=⨯==-静σ 4) 安全系数后轴弹簧支座处是无缝钢管,材料为冷20-54*3.5,经过计算后轴的安全系数为09.3281.79245max ===σσc n 轴静载荷的许用安全系数为1.3~2.5,故该轴能够满足设计要求. 4.3.3.动应力汽车在行驶过程中,后轴有三种典型工况:1)紧急制动时;2)侧滑时;3)冲击负荷。

在上述三种工况上汽集团奇瑞汽车有限公司下,应力最大的是冲击负荷工况。

故只计算冲击负荷下的应力:MPa K st d A A 203.198281.795.2=⨯=⋅-σσ=动在此处d K 是动载荷系数取2.5即汽车在行驶过程中,后轴所承受的最大应力在后轴弹簧支座附近,应力值为198.203Mpa5.车架的工艺介绍。

以奇瑞车型中的副车架为例:副车架是发动机前置前驱动轿车前桥的组成部分,其主要功能是承载发动机,即它是发动机的安装托架,因而采取的工艺方法主要是为增加其承载能力。

目前较多的副车架采用冲片焊接结构,再压入联结部的橡胶衬套,即可完成副车架的制造。

5.1、副车架的制造1)冲压:副车架的冲压加工工序有落料、成形、切边、翻边、冲孔等。

冲压加工的产品质量主要取决于模具的状态及设备的动态精度。

加工过程中应注意材料的弹性变形对质量的影响,注意型材的表面处理,提高耐磨性和耐粘附性。

2)焊接:副车架的焊接主要采用电阻点焊和二氧化碳气体保护焊。

包括上、下壳体的电阻点焊;发动机支架的方形螺母凸焊;以及上、下壳体发动机支架与支承板的二氧化碳气体保护焊。
