雷达软件操作说明

合集下载

Limaco ULM雷达软件说明书(中文)

Limaco ULM雷达软件说明书(中文)

Limaco公司 ULM雷达物位计软件使用手册2014-5-29目录文件约定 (2)安全事项 (3)第一章 (5)系统要求: (5)本地接口 (5)第二章 (6)开始 (6)连接步骤: (7)基本配置 (9)设备信息: (11)回波画面: (12)显示参数 (13)信号处理: (13)关于本文件本软件使用手册为ULM雷达物位计的快速设置和安全操作提供了完整的说明。

本手册是专为接受培训的人员而设计的。

操作前,请先仔细阅读本手册。

文件约定整个文件中所使用的约定如下。

附加信息指出有用的附加信息。

注意事项、警告和危险指出可能导致伤害或损伤的潜在的危险情况。

安全事项授权人员本手册内所说明的所有操作仅可由接受过培训的授权人员实施。

出于安全和担保原因,设备的任何内部工作必须由生产商的授权人员实施。

适当运用ULM系列雷达物位计。

误用警告不当或错误使用该设备会对特定应用程序带来危害,例如容器过满,或错误安装,或因错误调整而对系统组件造成的损伤。

一般安全说明ULM系列雷达物位计是一种高科技设备,因此需要严格遵守标准规范和准则。

用户必须注意使用本手册内的安全说明以及具体国家的安装标准、所有普通的安全规程和事故预防规则。

第一章系统要求:系统要求如下:硬件:所需的硬盘空间4MB(仅用于ULMCFG应用程序)FOT文件:607byte/每个CDROM驱动器和USB接口最少1个串行口(内置R232/USB) 处理器:奔腾 1GHz内存:至少64MB RAM硬盘:若启用FOT文件,则硬盘每年的自由存储区大小至少应为30GB。

图形分辨率:最小800x600接口: RS232, USB(取决于配置)操作系统: Windows 2000/XP/7本地接口ULMCFG软件通过一个RS485接口就可以实现与设备的通信。

图1显示了一台运行APM管理器的个人计算机和多台ULM雷达之间的连接图,该连接图使用了一个RS485接口。

图1第二章开始运行该软件前,先确保设备与计算机相连,并确保计算机可以识别该通信设备(RS485/RS 232转换器)。

LS避障型激光雷达配置软件使用说明书

LS避障型激光雷达配置软件使用说明书

LS避障型激光雷达配置软件使用说明书(2022年8月版)山东科力光电技术有限公司Shandong Keli Opto-electronic Technology Co.,Ltd.目录简介 (1)1安装环境及软件安装 (2)1.1系统环境 (2)1.2软件安装与卸载 (3)1.2.1LS配置软件的安装 (3)1.2.2LS配置软件的卸载 (3)1.3启动与退出LS配置软件 (3)1.3.1LS配置软件的启动 (3)1.3.2LS配置软件的退出 (4)2软件用户界面 (5)2.1菜单 (5)2.1.1文件 (6)2.1.2设备 (6)2.1.3视图 (7)2.1.4帮助 (7)2.2设备信息栏 (7)2.3工具栏 (8)2.4树形图 (8)2.5设定区域 (9)2.5.1工作模式/响应时间 (10)2.5.2区域组选择 (10)2.5.3区域设置 (12)2.5.3.1区域组选择小视图 (12)2.5.3.2区域编辑工具栏 (13)2.5.3.3绘图区域 (21)2.5.3.4状态栏 (22)2.5.4诊断 (23)2.5.5数据记录 (25)2.6状态栏 (25)3LS配置软件应用实例 (26)3.1配置准备工作 (26)3.1.1软硬件和电缆准备 (26)3.1.2USB驱动安装 (26)3.1.3激光雷达上电启动 (29)3.1.4配置软件启动 (30)3.1.5建立连接 (30)3.2LS配置实例一 (31)3.2.1激光雷达和软件建立连接 (32)3.2.2防护区域配置 (32)3.2.2.1切换到【区域配置】 (32)3.2.2.2设置防护区域 (32)3.2.3传输配置给激光雷达 (37)3.3LS配置实例二 (38)3.3.1LS和软件建立连接 (39)3.3.2配置【工作模式/响应时间】 (39)3.3.3配置【区域组选择】 (39)3.3.4防护区域配置 (41)3.3.4.1切换到【区域配置】 (41)3.3.4.2区域组一配置 (41)3.3.4.3区域组二配置 (41)3.3.5配置传输给扫描仪 (41)3.4LS配置实例三 (42)3.4.1激光雷达和软件建立连接 (42)3.4.2配置【工作模式/响应时间】 (42)3.4.3配置【区域组选择】 (43)3.4.4防护区配置 (43)3.4.4.1切换到【区域配置】 (43)3.4.4.2区域组一防区设置 (44)3.4.4.3区域组二防区设置 (44)3.4.5配置传输给激光雷达 (44)3.5诊断实例 (45)3.6不同激光雷达之间复制配置信息实例 (46)4常见问题及解决 (48)4.1激光雷达未被识别或建立连接失败 (48)4.1.1卸载USB驱动方法 (48)4.2其他问题 (50)简介LS避障型激光雷达(以下简称LS)配置软件使用说明书适用于指导LS型激光雷达的配置、诊断。

CAS探地雷达说明书

CAS探地雷达说明书

CAS探地雷达采集软件说明书RadarSample 12.10.31中国科学院电子学研究所Institute of Electronics, Chinese Academy of Sciences目录1 连接WIFI无线网络 (3)2 RadarSample主界面说明 (4)2.1 标题栏 (4)2.2 工具栏 (4)2.3 图形显示区 (6)2.4 状态栏 (6)3 雷达参数设置 (6)4 调色板设置 (8)5 保存路径设置 (8)6 系统设置 (9)7 GPS设置 (10)8 滤波设置 (10)9 背景去除设置 (11)10 拉伸显示 (12)11 增益曲线 (13)12 操作实例 (14)1 连接WIFI无线网络在连接WIFI无线网络之前,首先要设置IP地址,如图1-1所示,IP地址设置为“192.168.1.X”,最后一个字段可以是2~255之间的任意数;子网掩码设置为“255.255.255.0”。

图1-1 设置IP地址然后连接WIFI无线网络。

如图1-2所示,点击系统工具栏上的图标,弹出如图1-3所示的操作界面,然后点击相应频率雷达的网络名(网络名为Shielded_+天线频率),最后点击网络名下面的“连接”按钮即可。

图1-2 系统工具栏图1-3 WIFI连接图2 RadarSample 主界面说明RadarSample 采集软件主界面如图2-1所示,可分为4个主要功能区:标题栏、工具栏、图形显示区和状态栏。

图2-1 RadarSample 采集软件主界面2.1 标题栏图2-2 标题栏标题栏主要显示当前保存的文件名和软件版本,如图2-2所示。

2.2 工具栏图2-3 采集软件工具栏工具栏图形显示区状态栏文件名软件版本大多数控制按钮都在工具栏上,如图2-3所示,每个按钮的详细说明如下::点击按钮将弹出“雷达参数设置”对话框,如图3-1所示;该按钮的快捷键为F2。

:点击该按钮将开始采集数据;该按钮的快捷键为F5。

瑞典MALA探地雷达采集软件Groundvision2快速使用指南V2012.12

瑞典MALA探地雷达采集软件Groundvision2快速使用指南V2012.12

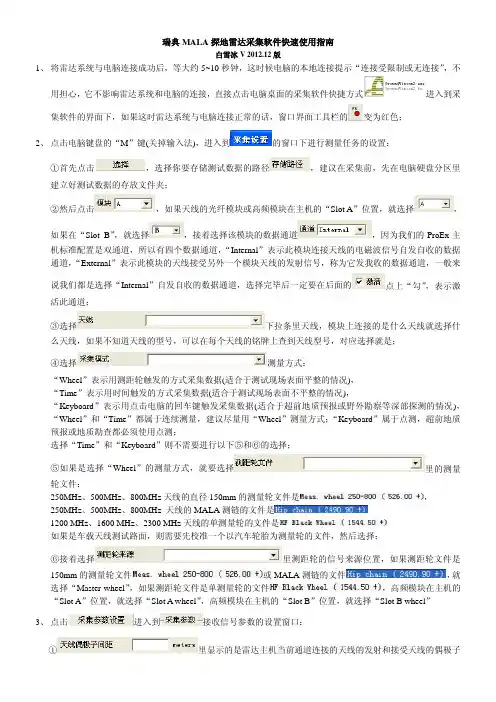

瑞典MALA探地雷达采集软件快速使用指南白雪冰V 2012.12版1、将雷达系统与电脑连接成功后,等大约5~10秒钟,这时候电脑的本地连接提示“连接受限制或无连接”,不用担心,它不影响雷达系统和电脑的连接,直接点击电脑桌面的采集软件快捷方式进入到采集软件的界面下,如果这时雷达系统与电脑连接正常的话,窗口界面工具栏的变为红色;2、点击电脑键盘的“M”键(关掉输入法),进入到的窗口下进行测量任务的设置:①首先点击,选择你要存储测试数据的路径,建议在采集前,先在电脑硬盘分区里建立好测试数据的存放文件夹;②然后点击,如果天线的光纤模块或高频模块在主机的“Slot A”位置,就选择,如果在“Slot B”,就选择,接着选择该模块的数据通道,因为我们的ProEx主机标准配置是双通道,所以有四个数据通道,“Internal”表示此模块连接天线的电磁波信号自发自收的数据通道,“External”表示此模块的天线接受另外一个模块天线的发射信号,称为它发我收的数据通道,一般来说我们都是选择“Internal”自发自收的数据通道,选择完毕后一定要在后面的点上“勾”,表示激活此通道;③选择下拉条里天线,模块上连接的是什么天线就选择什么天线,如果不知道天线的型号,可以在每个天线的铭牌上查到天线型号,对应选择就是;④选择测量方式:“Wheel”表示用测距轮触发的方式采集数据(适合于测试现场表面平整的情况),“Time”表示用时间触发的方式采集数据(适合于测试现场表面不平整的情况),“Keyboard”表示用点击电脑的回车键触发采集数据(适合于超前地质预报或野外勘察等深部探测的情况),“Wheel”和“Time”都属于连续测量,建议尽量用“Wheel”测量方式;“Keyboard”属于点测,超前地质预报或地质勘查都必须使用点测;选择“Time”和“Keyboard”则不需要进行以下⑤和⑥的选择;⑤如果是选择“Wheel”的测量方式,就要选择里的测量轮文件:250MHz、500MHz、800MHz天线的直径150mm的测量轮文件是,250MHz、500MHz、800MHz 天线的MALA测链的文件是1200 MHz、1600 MHz、2300 MHz天线的单测量轮的文件是如果是车载天线测试路面,则需要先校准一个以汽车轮胎为测量轮的文件,然后选择;⑥接着选择里测距轮的信号来源位置,如果测距轮文件是150mm的测量轮文件或MALA测链的文件,就选择“Master wheel”,如果测距轮文件是单测量轮的文件,高频模块在主机的“Slot A”位置,就选择“Slot A wheel”,高频模块在主机的“Slot B”位置,就选择“Slot B wheel”3、点击进入到接收信号参数的设置窗口:①里显示的是雷达主机当前通道连接的天线的发射和接受天线的偶极子间距,为系统默认,不能改动!②为每道脉冲的采样间隔:25 MHz和50 MHz非屏蔽天线的采样间隔一般为0.3~0.5米,适用于点测;100 MHz屏蔽天线的采样间隔一般为0.1米,适用于连续测量或点测;250 MHz屏蔽天线的采样间隔一般为0.05米,适用于连续测量;500 MHz和800 MHz屏蔽天线的采样间隔一般为0.02米,适用于连续测量;1200 MHz、1600 MHz和2300 MHz屏蔽天线的采样间隔一般为0.01米,必要时可以最小设置到0.005米(测线很短的情况下),适用于手持式连续测量;如果是车载天线进行路面测试,采样间隔一般可以设置为0.2米、0.25米或0.5米;③和这两个选项不用选择4、进入,进行单道脉冲波形的设置:①点击的滑动块,选择连接天线的相应的采样频率,这里不能直接输入采样频率,必须点击水平滑动块来选择,也可使用电脑键盘的左右键来调整,以下为各个常用天线的采样频率经验值:25 MHz天线的采样频率一般为300~400MHz50 MHz天线的采样频率一般为500~600MHz100 MHz天线的采样频率一般为1000~1200MHz250 MHz天线的采样频率一般为2500~3000MHz500 MHz天线的采样频率一般为7500~8000MHz800 MHz天线的采样频率一般为10000~12000MHz1200 MHz天线的采样频率一般为30000~35000MHz1600 MHz天线的采样频率一般为35000~40000MHz2300 MHz天线的采样频率一般为40000~45000MHz②点击来选择每个电磁脉冲信号的时窗和采样点,这里同样不能直接输入时窗和采样点,必须点击水平滑动块来选择采样点,也可使用电脑键盘的左右键来调整采样点,采样点的调整间隔是“2”,时窗是通过采样点的大小来决定,采样点越大,时窗就越大;这里存在一个公式:时窗=采样点/采样频率,采样频率一旦确定了,时窗的大小就通过采样点来调整,一般采集软件默认的电磁波在介质中的传播波速为0.1m/ns,那么每20ns就等于1米的测深,通过这个换算,我们可以很自由的定义采样点和时窗的大小,当然一般调整时窗的大小时,都要超出既定测深的10%~20%的范围,以免测试深度达不到需要的测深;③去掉的勾,调整的滑动块来调整每道脉冲的信号叠加值;如果是“Wheel”和“Time”等连续测量方式的话,选择“8”次叠加,然后打上的勾,如果是“Keyboard”的测量方式,选择“128”次叠加值,不要打的勾,意思就是每道脉冲采样点的叠加值都必须是128;④为每个天线的最大时间窗,这里不用选择,软件会根据你选择的不同天线自动默认;⑤以上设置完成后,将天线放置到测线的起点处,并贴紧(如果是车载天线测试路基或路面,就将测试车开到测试的起点处即可)后,用鼠标点击,让雷达系统自动去寻找时间剖面的零点,即让红色水平标尺对准单道脉冲波形的第一个波峰或波谷位置,如果自动对不准,可以用按住鼠标左键拖动红色标尺对准。

c GSSI软件RADAN地质雷达处理步骤

c GSSI软件RADAN地质雷达处理步骤

地质雷达软件RADAN用户手册美国地球物理测量系统公司美国劳雷工业公司2010年10月RADAN处理软件安装安装采集软件RADAN66和RADAN5,并且激活采集软件输入软件序列号serialnumber输入处理软件产品ID代码:radan计算获取软件激活码Windows7系统安装radan5安装radan程序,找到setup.exe鼠标右键要求以系统管理员身份运行;RADAN软件第一次运行要以系统管理员身份打开。

Windows7系统调整显示效果选择控制面板->所有控制面板项->显示->更改配色方案->windows经典->高级,对话框如下:选择颜色项目->桌面->颜色->设置红绿蓝资料整理1打测量,布置网格和测线,数据采集2数据拷贝与备份:从地质雷达主机把数据复制在个人电脑上,并利用2种以上存储介质对原始数据进行备份。

3野外记录整理:整理野外记录本(包括各种参数,利用数码相机或者扫描仪对原始纪录扫描拍照,并制作成PDF格式文件便于日后随时查看野外现场原始资料),工作照片,收集的各种第三方资料(设计图纸、设计厚度、第三方检测资料),现场钻孔资料(里程桩号、芯样实物和照片、长度)。

利用钻孔资料反算电磁波传播速度或者材料介电常数。

4数据编辑与初步整理RADAN5资料处理RADAN6资料解释7图片制作8探测报告编写IGSSI地质雷达探测资料处理流程图数据备份,资料整理,资料处理,资料解释IIGSSI处理软件功能模块介绍基本工具打开数据文件,显示雷达数据剖面。

保存数据文件,保存雷达剖面。

选择数据块,选择目标数据剖面。

剪切数据块,切除多余数据剖面。

保存数据块,单独保存雷达数据剖面。

复制剖面图像至剪贴板,地质雷达剖面制作图片。

编辑数据文件头,输入相关参数:标记间隔、扫描数、介电常数、信号位置;编辑标记信息、补充漏打的标记、删除多余标记信息。

线扫描显示方式、以灰阶图或者彩色图形式显示雷达剖面。

瑞典MALA探地雷达采集软件Groundvision2快速使用指南ProEx 中文

瑞典MALA探地雷达采集软件Groundvision2快速使用指南ProEx 中文

瑞典MALA探地雷达采集软件快速使用指南白雪冰V 2012.12版1、将雷达系统与电脑连接成功后,等大约5~10秒钟,这时候电脑的本地连接提示“连接受限制或无连接”,不用担心,它不影响雷达系统和电脑的连接,直接点击电脑桌面的采集软件快捷方式进入到采集软件的界面下,如果这时雷达系统与电脑连接正常的话,窗口界面工具栏的变为红色;2、点击电脑键盘的“M”键(关掉输入法),进入到的窗口下进行测量任务的设置:①首先点击,选择你要存储测试数据的路径,建议在采集前,先在电脑硬盘分区里建立好测试数据的存放文件夹;②然后点击,如果天线的光纤模块或高频模块在主机的“Slot A”位置,就选择,如果在“Slot B”,就选择,接着选择该模块的数据通道,因为我们的ProEx主机标准配置是双通道,所以有四个数据通道,“Internal”表示此模块连接天线的电磁波信号自发自收的数据通道,“External”表示此模块的天线接受另外一个模块天线的发射信号,称为它发我收的数据通道,一般来说我们都是选择“Internal”自发自收的数据通道,选择完毕后一定要在后面的点上“勾”,表示激活此通道;③选择下拉条里天线,模块上连接的是什么天线就选择什么天线,如果不知道天线的型号,可以在每个天线的铭牌上查到天线型号,对应选择就是;④选择测量方式:“Wheel”表示用测距轮触发的方式采集数据(适合于测试现场表面平整的情况),“Time”表示用时间触发的方式采集数据(适合于测试现场表面不平整的情况),“Keyboard”表示用点击电脑的回车键触发采集数据(适合于超前地质预报或野外勘察等深部探测的情况),“Wheel”和“Time”都属于连续测量,建议尽量用“Wheel”测量方式;“Keyboard”属于点测,超前地质预报或地质勘查都必须使用点测;选择“Time”和“Keyboard”则不需要进行以下⑤和⑥的选择;⑤如果是选择“Wheel”的测量方式,就要选择里的测量轮文件:250MHz、500MHz、800MHz天线的直径150mm的测量轮文件是,250MHz、500MHz、800MHz 天线的MALA测链的文件是1200 MHz、1600 MHz、2300 MHz天线的单测量轮的文件是如果是车载天线测试路面,则需要先校准一个以汽车轮胎为测量轮的文件,然后选择;⑥接着选择里测距轮的信号来源位置,如果测距轮文件是150mm的测量轮文件或MALA测链的文件,就选择“Master wheel”,如果测距轮文件是单测量轮的文件,高频模块在主机的“Slot A”位置,就选择“Slot A wheel”,高频模块在主机的“Slot B”位置,就选择“Slot B wheel”3、点击进入到接收信号参数的设置窗口:①里显示的是雷达主机当前通道连接的天线的发射和接受天线的偶极子间距,为系统默认,不能改动!②为每道脉冲的采样间隔:25 MHz和50 MHz非屏蔽天线的采样间隔一般为0.3~0.5米,适用于点测;100 MHz屏蔽天线的采样间隔一般为0.1米,适用于连续测量或点测;250 MHz屏蔽天线的采样间隔一般为0.05米,适用于连续测量;500 MHz和800 MHz屏蔽天线的采样间隔一般为0.02米,适用于连续测量;1200 MHz、1600 MHz和2300 MHz屏蔽天线的采样间隔一般为0.01米,必要时可以最小设置到0.005米(测线很短的情况下),适用于手持式连续测量;如果是车载天线进行路面测试,采样间隔一般可以设置为0.2米、0.25米或0.5米;③和这两个选项不用选择4、进入,进行单道脉冲波形的设置:①点击的滑动块,选择连接天线的相应的采样频率,这里不能直接输入采样频率,必须点击水平滑动块来选择,也可使用电脑键盘的左右键来调整,以下为各个常用天线的采样频率经验值:25 MHz天线的采样频率一般为300~400MHz50 MHz天线的采样频率一般为500~600MHz100 MHz天线的采样频率一般为1000~1200MHz250 MHz天线的采样频率一般为2500~3000MHz500 MHz天线的采样频率一般为7500~8000MHz800 MHz天线的采样频率一般为10000~12000MHz1200 MHz天线的采样频率一般为30000~35000MHz1600 MHz天线的采样频率一般为35000~40000MHz2300 MHz天线的采样频率一般为40000~45000MHz②点击来选择每个电磁脉冲信号的时窗和采样点,这里同样不能直接输入时窗和采样点,必须点击水平滑动块来选择采样点,也可使用电脑键盘的左右键来调整采样点,采样点的调整间隔是“2”,时窗是通过采样点的大小来决定,采样点越大,时窗就越大;这里存在一个公式:时窗=采样点/采样频率,采样频率一旦确定了,时窗的大小就通过采样点来调整,一般采集软件默认的电磁波在介质中的传播波速为0.1m/ns,那么每20ns就等于1米的测深,通过这个换算,我们可以很自由的定义采样点和时窗的大小,当然一般调整时窗的大小时,都要超出既定测深的10%~20%的范围,以免测试深度达不到需要的测深;③去掉的勾,调整的滑动块来调整每道脉冲的信号叠加值;如果是“Wheel”和“Time”等连续测量方式的话,选择“8”次叠加,然后打上的勾,如果是“Keyboard”的测量方式,选择“128”次叠加值,不要打的勾,意思就是每道脉冲采样点的叠加值都必须是128;④为每个天线的最大时间窗,这里不用选择,软件会根据你选择的不同天线自动默认;⑤以上设置完成后,将天线放置到测线的起点处,并贴紧(如果是车载天线测试路基或路面,就将测试车开到测试的起点处即可)后,用鼠标点击,让雷达系统自动去寻找时间剖面的零点,即让红色水平标尺对准单道脉冲波形的第一个波峰或波谷位置,如果自动对不准,可以用按住鼠标左键拖动红色标尺对准。

Geoscan软件使用手册中文版

Geoscan软件使用手册中文版

2 软件安装的准备2.1软件用途GeoScan是指定的雷达控制软件,并且是最好的雷达扫描后的结果处理与分析软件。

程序的特点:·雷达数据在文件中保存·可以打印雷达软件的分析结果·输出的文件可以在其他的处理软件中使用·可以对图层面板进行处理· 3D格式·应用调色板处理文件·处理文件及其他…2.2系统要求电脑----奔腾CPU-1000兆赫或者更好内存----最小256M,推荐2GB显卡----最小32M硬盘----至少2G的硬盘空间端口----以太网端口操作系统---- Windows 2000, Windows XP, Windows 2003, Windows Vista。

2.3安装用在随同雷达的文件材料包裹中有一个GeoScan系统安装的软件。

程序安装命令:1.解压缩文件2.双击解压缩文件夹中的“Setup.exe”进行安装。

3.进入安装向导并点击“下一步”。

4.进入语言选择界面,将语言选择为中文。

5.阅读许可证协议,选择“同意”并且按“下一步”继续安装。

如果您拒绝此协议,安装将会终止。

6.选择软件安装的的文件夹,并按“下一步”继续。

默认的安装文件夹为“C:\Program Files\Logical Systems Ltd\GeoScan32\”。

并点击“下一步”。

7.确认安装。

点击“下一步”。

8.安装结束。

点击“关闭”退出。

3 GeoScan的简单介绍3.1.开始双击桌面上的图标“GeoScan32”(a),或从开始菜单运行程序。

(b)(a) (b)标题主菜单工具状态栏该程序的窗口改变部分取决于已经执行的运作模式。

一个没有打开的文件窗口包含以下内容:•标题 - 显示该程序的名称或文件名;•主菜单 - 可以访问每一个应用程序。

GeoScan32使用标准的Windows菜单栏。

通过菜单选择开关ON/OFF的切换,显示程序的使用状态。

ReflexW软件使用说明

ReflexW软件使用说明
我真诚希望能与每位reflexw的使用者进行沟 通和交流,我的联系方式:
Tel:
Email:
软件安装
1.点击SETUP.EXE,根据提示,选择好安装目 录即可完成软件的安装。
2.第一次使用,双击reflexw图标,会要求输入 licence number和password,输入相应序列号 和密码即可。
常规处理
原始数据导入以后,显示如下。该图为管线探测剖面,从原始采集图 中很难得到有用信息,因此,有必要进行数据处理,突出管线的位置、 埋深、形态等异常特征。
常规处理
第一步,在菜单栏选择Processing-StaticCorrction/muting,此步骤 是为了消除数据采集时产生的零漂现象,使反射波的起始位置归为零 点。
该图也可点击→file变成图形文件保存
点击create report,出现如下菜单:
在increment中输入 值(如1米出一个厚度 值则输入1) 输入report code(l1,l2) Layers(1,2或1-2) 点击thicknesses 取文件名,点击start 结果如下:
该报告保存在子目录中(如该例的ghz\a1\ASCII\report.REP) 我们可以用EXCEL来打开或编辑它,结果如下:
绘图选项右边是针对显示剖面的细节修饰。点击方框即 可选中选项。 常用的包括:Ver.Split、Hor.Split-垂直或水平分栏显示
DepthAxis-显示深度轴(需要在右边的速 度选项中输入速度以进行时深转换,速度 单位m/ns)
调整剖面显示情况
对剖面进行缩放
剖面的自动滚动(长 剖面有用)
灰度或者彩色显示
进入菜单。
选择reference pick,点击ref pick file, Pick files. 输入layer number(层数),manual (速度),文件名(v1)。 见下图:

safeRS3 安全雷达系统 2 操作说明说明书

safeRS3 安全雷达系统 2 操作说明说明书

safeRS3Safe Radar System描述的产品safeRS3经销商SICK AGErwin-Sick-Str.179183Waldkirch德国制造商Inxpect SpAVia Serpente,9125131Brescia(BS)意大利法律信息本作品受版权保护。

源自版权的任何权利均应保留给SICK AG。

仅允许在版权法规定的范围内复制本文件或本文件的部分内容。

未经SICK AG明确书面许可,禁止对本文件进行任何修改、删节或翻译。

本文件中所述的商标是其各自所有者的财产。

©SICK AG。

版权所有。

原始文件翻译本文件是SICK AG原始文件翻译。

2操作说明|safeRS38027495/1HVI/2022-09-30|SICK如有变更,恕不另行通知目录1术语表102本手册112.1有关本手册的信息112.1.1本说明手册的目标112.1.2有关本手册的义务112.1.3提供的文件112.1.4本说明手册的目标用户123安全133.1安全信息133.1.1安全消息133.1.2产品上的安全符号133.1.3人员技能133.1.4安全评估133.1.5目标用途143.1.6符合EMC的电气安装143.1.7一般警告153.1.8重启预防功能的警告153.1.9责任153.1.10限制153.1.11处置153.2符合性163.2.1标准和指令163.2.2CE163.2.3其他符合性和国家配置164了解safeRS3174.1safeRS3174.1.1定义174.1.2特殊功能174.1.3主要组件174.1.4控制单元-传感器通信184.1.5控制单元-机械通信184.1.6应用程序184.2safeRS3控制单元194.2.1支持的控制单元194.2.2功能194.2.3结构204.2.4系统状态LED214.2.5现场总线状态LED214.2.6输入214.2.7输入变量行为22操作说明|safeRS33 8027495/1HVI/2022-09-30|SICK如有变更,恕不另行通知4.2.8SNS输入224.2.9输出234.2.10OSSD诊断检查254.2.11OSSD输出的外部电阻器254.3safeRS3传感器254.3.1支持的传感器数254.3.2功能264.3.32轴结构264.3.43轴结构274.3.5状态LED274.4safeRS3Designer应用程序284.4.1功能284.4.2safeRS3Designer应用程序使用284.4.3认证284.4.4主菜单294.5现场总线通讯294.5.1现场总线支持294.5.2与机械通讯294.5.3透过现场总线交换数据304.6MODBUS通信314.6.1MODBUS支持314.6.2MODBUS通信启用314.6.3通过MODBUS交换数据314.7系统配置324.7.1系统配置324.7.2动态系统配置324.7.3动态系统配置激活324.7.4透过数字输入进行动态组态324.7.5透过安全现场总线进行动态组态334.7.6安全配置变更335功能原理345.1传感器功能原理345.1.1介绍345.1.2影响传感器视域和物体检测的因素345.1.3影响反射信号的因素345.1.4检测到和错过的物体345.2保护区域345.2.1介绍345.2.2保护区域参数355.2.3角度覆盖范围355.2.4检测距离355.2.5保护区域依赖项和检测信号生成365.2.6独立保护区域:用例385.3安全工作模式和安全功能385.3.1介绍385.3.2安全工作模式394操作说明|safeRS38027495/1HVI/2022-09-30|SICK如有变更,恕不另行通知5.4安全工作模式:Both(default)395.4.1介绍395.4.2安全功能:访问检测(人体检测或自定义目标检测)395.4.3安全功能:重启预防395.4.4重启超时参数395.5安全工作模式:Always-on access detection405.5.1安全功能:访问检测(人体检测或自定义目标检测)405.5.2TOFF 参数405.6安全工作模式:Always-on restart prevention405.6.1安全功能:重启预防405.6.2重启超时参数415.7自定义目标检测415.7.1介绍415.7.2如何启用自定义目标检测415.7.3RCS阈值说明415.7.4RCS阈值范围415.7.5RCS Reader Tool425.7.6何时启用自定义目标检测425.8重启预防功能:静态物体检测选项425.8.1介绍425.8.2可用性425.8.3应用可能性425.8.4操作425.8.5重启超时参数435.9重启预防功能的特点435.9.1不保证功能发挥作用的情况435.9.2托管重启的类型445.9.3防止意外重启的预防措施445.9.4配置重启预防功能455.10静音455.10.1描述455.10.2静音启用455.10.3静音启动条件465.10.4启用静音信号特性465.10.5静音状态475.11防篡改功能:防绕轴旋转475.11.1防绕轴旋转475.11.2启用防绕轴旋转功能475.11.3何时启用485.11.4检查何时停用防绕轴旋转功能485.12防篡改功能:防屏蔽485.12.1屏蔽信号485.12.2环境记忆过程485.12.3屏蔽的原因495.12.4系统打开时屏蔽信号495.12.5设定495.12.6检查何时停用防屏蔽功能505.12.7何时禁用50 8027495/1HVI/2022-09-30|SICK操作说明|safeRS35如有变更,恕不另行通知6传感器位置516.1基本概念516.1.1确定因素516.1.2传感器安装高度516.1.3传感器倾斜度516.2传感器视野516.2.1视野类型516.2.2视野的区域和尺寸526.2.3访问检测功能的尺寸526.2.4重启预防功能的尺寸536.2.5视野的位置536.3危险区计算546.3.1介绍546.3.2公式546.4距离范围的计算556.4.1介绍556.4.2图例556.4.3安装配置556.4.4计算距离范围566.4.5计算实际检测距离566.5传感器位置建议576.5.1关于访问检测功能576.5.2关于入口访问控制576.6移动组件上的装置576.6.1介绍576.6.2速度限制586.6.3检测信号生成条件586.6.4意外重启预防586.6.5传感器定位建议586.7户外安装596.7.1暴露在降水中的位置596.7.2传感器覆盖建议596.7.3传感器定位建议596.7.4未暴露在降水中的位置607安装和使用程序617.1安装前617.1.1所需材料617.1.2所需操作系统617.1.3安装safeRS3Designer应用程序617.1.4初始化safeRS3617.2安装和配置safeRS3627.2.1安装控制单元627.2.2同步控制单元627.2.3定义要监控的区域637.2.4配置输入和输出637.2.5安装传感器636操作说明|safeRS38027495/1HVI/2022-09-30|SICK如有变更,恕不另行通知7.2.6用于z轴旋转(滚动)的安装支架667.2.7传感器安装示例667.2.8将控制单元连接到传感器687.2.9分配节点ID687.2.10链条示例697.2.11保存并打印配置697.2.12设定控制单元以太网参数697.3验证安全功能707.3.1验证707.3.2验证存取检测功能707.3.3访问点示例717.3.4验证重启预防功能717.3.5停止点范例727.3.6使用safeRS3Designer验证系统727.3.7故障排除验证727.4管理配置727.4.1配置校验和727.4.2配置报告737.4.3变更配置737.4.4备份配置737.4.5加载配置747.4.6显示上一个配置747.5其他功能747.5.1修改语言747.5.2应用程序类型选择747.5.3找出检测到运动的区域747.5.4恢复出厂默认设置747.5.5识别传感器747.5.6变更网络参数747.5.7变更Modbus参数757.5.8变更现场总线参数757.5.9设定标签758维护和故障排除768.1故障排除768.1.1控制单元LED768.1.2传感器LED778.1.3其他问题788.2事件日志管理798.2.1介绍798.2.2下载系统日志798.2.3日志文件部分798.2.4日志行结构798.2.5时间戳(秒表,从最近启动开始)808.2.6时间戳(绝对/相对值)808.2.7事件说明808.2.8日志文件示例818.2.9事件清单81 8027495/1HVI/2022-09-30|SICK操作说明|safeRS37如有变更,恕不另行通知8.2.10详细级别828.2.11检测访问和退出事件的详细级别828.3INFO事件838.3.1System Boot838.3.2System configuration838.3.3Factory reset838.3.4Stop signal848.3.5Restart signal848.3.6Detection access848.3.7Detection exit848.3.8Dynamic configuration in use848.3.9Muting status858.3.10Fieldbus connection858.3.11MODBUS connection858.3.12Session authentication858.3.13Validation868.3.14Log download868.4错误事件(控制单元)868.4.1介绍868.4.2温度错误(TEMPERATURE ERROR)868.4.3控制单元电压错误(POWER ERROR)868.4.4外围设备错误(PERIPHERAL ERROR)878.4.5组态错误(FEE ERROR)878.4.6输出错误(OSSD ERROR)878.4.7闪存错误(FLASH ERROR)878.4.8动态组态错误(DYNAMIC CONFIGURATION ERROR)878.4.9内部通讯错误(INTERNAL COMMUNICATION ERROR)878.4.10输入冗余错误(INPUT REDUNDANCY ERROR)878.4.11现场总线错误(FIELDBUS ERROR)888.4.12RAM错误(RAM ERROR)888.4.13传感器配置错误(SENSOR CONFIGURATION ERROR)888.5错误事件(传感器)888.5.1介绍888.5.2配置不正确错误(MISCONFIGURATION ERROR)888.5.3状态错误和故障(STATUS ERROR/FAULT ERROR)888.5.4协议错误(PROTOCOL ERROR)888.5.5传感器电压错误(POWER ERROR)888.5.6防篡改传感器(TAMPER ERROR)898.5.7信号错误(Signal error)898.5.8温度错误(TEMPERATURE ERROR)898.5.9MSS错误和DSS错误(MSS ERROR/DSS ERROR)898.6错误事件(CAN总线)908.6.1介绍908.6.2CAN错误(CAN ERROR)908.7清洁和备件908.7.1清洁908.7.2备件908操作说明|safeRS38027495/1HVI/2022-09-30|SICK如有变更,恕不另行通知9技术参考919.1技术数据919.1.1一般规格919.1.2安全参数919.1.3以太网连接(如果可用)929.1.4控制单元功能929.1.5传感器功能939.1.6CAN总线线缆建议规格949.1.7防篡改螺钉规格959.1.8非防篡改螺钉规格959.1.9底部螺钉规格959.2端子块和联机器输出引脚969.2.1数字输入和输出端子块969.2.2数字输入的电压和电流限制979.2.3电源端子块979.2.4CAN总线端子块979.2.5连接器M12CAN总线989.3电气连接999.3.1将安全输出连接到机械控制系统999.3.2将安全输出连接到外部安全继电器1009.3.3连接停止信号(紧急按钮)1019.3.4连接重启信号1029.3.5静音输入和输出的连接(一组传感器)1039.3.6静音输入和输出的连接(两组传感器)1049.3.7检测讯号2联机1059.3.8诊断输出联机1069.4配置应用程序参数1069.4.1参数列表1069.5数字输入讯号1109.5.1停止讯号1109.5.2静音(有/无脉冲)1109.5.3重启讯号1129.5.4有效动态配置11210附录11410.1系统软件11410.1.1介绍11410.1.2配置11410.1.3权限11410.1.4安装说明11410.1.5突出异常11410.1.6向后兼容性11410.1.7变更控制11410.1.8实施的安全措施11410.2处置115操作说明|safeRS39 8027495/1HVI/2022-09-30|SICK如有变更,恕不另行通知1术语表1术语表1oo2(二选一)多信道结构类型,其中一个区域由两个传感器同时监控。

IDS雷达操作

IDS雷达操作

1、连接仪器。

包括主机和天线的连接。

40M天线接收和发射天线中心间距约80CM。

2、打开雷达主机电源和电脑,更改电脑IP后(如果更换新的电脑,须将IP改为192.168.200.XX),打开K2采集软件。

3、待软件检测通过后,先选择驱动程序(40M和600M有轮,今天新建了一个600M,光格栅为1CM的驱动程序),然后选择增益方式(40M增益的时候选择自动,增益完后改为手动;600M有轮的时候选择测距轮,无轮的时候选择自动,增益次数选择5),接着可进行增益(当测量一定距离后,系统自动完成增益,600M也可手动取消)。

在选择驱动程序时,可对时窗值进行调整(40M时默认为600NS,最好改为800NS;600M时默认为100NS,可根据检测需要改为60NS,即可量测最大深度为3M)。

采集文件的建立参考说明文档。

4、移动天线进行扫描。

40M天线的测线布置按照井字布置,在掌子面位置水平布置两条,竖直2-3条,并记录每天测线起点距离顶部和边墙的位置(2天线的中心),对每天测线进行编号,并在记录本上对测线进行文字和图形的描述。

40M天线开始扫描时,先用打点器打第一次点,然后天线每移动一段距离(尽量控制每次的移动距离一致,并且该值不能太大,避免采集数据太少)后暂停,进行打点,然后再移动。

600M天线移动时,在采集软件中应进行用户标记(位置标记因存在漂移值的设定,一般不用。

当遇到障碍物时,可将测距轮手动旋转一段距离后,将天线跳过障碍物再进行扫描。

)每次扫描时应在设定的起点位置前端10CM左右处开始移动天线,等到达设定位置处便进行第一次标记。

5、扫描完成后,对数据文件进行保存。

(避免600M天线来回移动)6、采集数据完成后,退出软件,拔掉雷达主机电源插头。

7、对采集文件进行处理。

8、打开GWIN2处理软件。

a 打开采集文件,并读取数据。

b 设置图形参数。

深度(40M为32M,34M,此深度受时窗值设置的最深距离值影响,当此值大于时窗参数值时,处理数据为时窗参数值,600M时为默认4米。

大疆激光雷达禅思L1数据 操作指南

大疆激光雷达禅思L1数据 操作指南

禅思L1数据采集操作操作指南关于如何使用禅思L1,本文整理了数据采集操作建议参数。

其中数据采集注意事项包含作业前注意事项、精度验证、手动数据采集建议参数、地形测绘场景、河道/交通道路测绘场景、电力线场景等内容。

内容基于列表所示固件版本编写,如后续固件更新,请以最新内容为准。

作业中使用RTK定位、惯导预热、惯导校准,作业前的这三个动作能大幅提升作业精度,一定要掌握。

一、RTK定位L1点云数据处理需要获取厘米级定位精度数据才能解算,在进行作业前必连接网络RTK并确保作业时RTK全程FIX。

如不能保证连接,请架设基站并进行后处理。

获取厘米级定位数据的方法如下:1、自架基站方案(D-RTK2)首先,将D-RTK2基站架设到已知点上,并确保测量杆稳固地放置在地面上。

接下来,在M300RTK的设置页面中选择D-RTK2作为GNSS模块,并将D-RTK2的工作模式切换为模式5。

随后,通过适当的对频步骤,将飞行器与D-RTK2基站进行连接。

进入APP的高级模式(默认密码通常为123456),在相应的设置项中,将D-RTK2的坐标修改为已知点的精确坐标。

注意,高程值需要在已知点的高程基础上增加1.8米,以考虑D-RTK2基站的仪器高度。

完成上述设置后,当D-RTK2基站架设并连接妥当,且飞行器在飞行过程中全程保持RTK固定解状态时,L1成果文件中将自动包含基站的相关数据。

若需在不使用RTK模式的情况下进行飞行任务,可以在遥控器的RTK设置中将其设置为“无”,并切换至相应的GNSS模式进行飞行。

任务完成后,使用Type-C线连接D-RTK2基站,将对应时间段内生成的后缀为.DAT的基站数据文件拷贝出来,并放置在与点云原始数据相同的文件夹中。

最后,在大疆智图(DJITerra)软件中进行数据处理时,系统将自动识别并加载这些基站数据文件,从而自动进行后RTK解算,以提高定位精度和数据的准确性。

2、自架基站方案(第三方RTK设备)在面临网络RTK信号不稳定或中断的情况下,可以采取以下优化措施来确保飞行数据的准确性和完整性:1.架设第三方RTK基站:将一台可靠的第三方RTK基站设备精确架设于测区内的已知点上。

SIR-20雷达操作手册 中文版

SIR-20雷达操作手册 中文版

SIR-20 操作手册美国劳雷工业有限公司第二章二维测量参数设置 (1)2.1: System Parameter Setup 系统参数设置 (1)Create Folders 创建文件夹 (2)Set Program Defaults 设置缺省值 (2)Set working directories 设置工作目录 (3)2.2: Setting Up your System for 2D Data Collection 二维测量 (4)Projects and Profiles: How the SIR-20 Collects Data 项目 (4)The File Header 文件头 (4)Collection Parameters 采集参数设置 (5)2.3: Data Collection Methods 数据采集方法 (7)Survey Wheel Controlled Collection 测量轮控制测量 (7)Position/Range信号位置/时间窗口 (14)Gain增益 (15)Filters and Stacking滤波和叠加 (17)During Collection 数据采集 (18)Time-Based (Free run continuous) Data Collection 连续测量数据采集 (18)Point Mode Data Collection 点测 (19)第二章二维测量参数设置SIR-20地质雷达系统启动后,计算机桌面上有几个radar程序的快捷方式。

基本程序包括数据采集程序SIR-20,现场处理程序RADAN。

图5 SIR-20 桌面SIR-20地质雷达系统有五个快捷方式:RADAN,SIR-20,SS Linescan, Structure Scan, and Optical Scan。

RADAN是后处理程序,其它四个为相互独立的数据采集程序,SIR-20为通用数据采集程序,后三个程序专门采用高频天线检测混凝土结构(详细信息参考第四章)。

radan7使用指南中文

radan7使用指南中文

美国GSSI公司RADAN7地质雷达处理软件说明书劳雷公司邓新生2013年1月1日Radan 7 guide for data processingRadan 7数据处理指南1.设置数据路径。

菜单Home->window->properties对话框properties->global parameters ->File parameters->Source Directory2.数据文件加载与显示。

选择菜单->open或者快捷方式Ctrl+O,打开文件。

菜单Home->Color tables, color Xforms,设置颜色表格和颜色对比对。

3.数据编辑。

菜单processing->adjust scans->edit block设置start scan和end scan,选择block operation选项save保存,delete删除。

4.文件反向。

菜单G->Save as->radan file reversed.删除dzx数据库文件,并重新打开翻转后的dzt数据文件。

5.距离归一化。

6.添加里程信息。

Home状态下,选择tables。

Tables->profiles->start Dist(m),输入起始里程。

Tables->profiles->Dist decrem,选择此项,桩号从大到小。

7.水平刻度调整。

Processing->adjust scans->horizontal Scaling。

8.地面调整。

9.地面时间调整。

10.设置介电常数11.调整增益。

Processing->Gain->range gain。

Range gain->gain type选择automatic. # of points设置为5.Range gain->gain type选择Exponential. 手动设置增益值.12.水平信号增强。

cGSSI软件RADAN地质雷达处理步骤

cGSSI软件RADAN地质雷达处理步骤

地质雷达软件RADAN用户手册美国地球物理测量系统公司美国劳雷工业公司2010年10月RADAN处理软件安装安装采集软件RADAN66和RADAN5,并且激活采集软件输入软件序列号serialnumber输入处理软件产品ID代码:radan计算获取软件激活码Windows7系统安装radan5安装radan程序,找到setup.exe鼠标右键要求以系统管理员身份运行;RADAN软件第一次运行要以系统管理员身份打开。

Windows7系统调整显示效果选择控制面板->所有控制面板项->显示->更改配色方案->windows经典->高级,对话框如下:选择颜色项目->桌面->颜色->设置红绿蓝资料整理1打测量,布置网格和测线,数据采集2数据拷贝与备份:从地质雷达主机把数据复制在个人电脑上,并利用2种以上存储介质对原始数据进行备份。

3野外记录整理:整理野外记录本(包括各种参数,利用数码相机或者扫描仪对原始纪录扫描拍照,并制作成PDF格式文件便于日后随时查看野外现场原始资料),工作照片,收集的各种第三方资料(设计图纸、设计厚度、第三方检测资料),现场钻孔资料(里程桩号、芯样实物和照片、长度)。

利用钻孔资料反算电磁波传播速度或者材料介电常数。

4数据编辑与初步整理RADAN5资料处理RADAN6资料解释7图片制作8探测报告编写IGSSI地质雷达探测资料处理流程图数据备份,资料整理,资料处理,资料解释IIGSSI处理软件功能模块介绍基本工具打开数据文件,显示雷达数据剖面。

保存数据文件,保存雷达剖面。

选择数据块,选择目标数据剖面。

剪切数据块,切除多余数据剖面。

保存数据块,单独保存雷达数据剖面。

复制剖面图像至剪贴板,地质雷达剖面制作图片。

编辑数据文件头,输入相关参数:标记间隔、扫描数、介电常数、信号位置;编辑标记信息、补充漏打的标记、删除多余标记信息。

线扫描显示方式、以灰阶图或者彩色图形式显示雷达剖面。

ARS_408雷达调试软件操作说明

ARS_408雷达调试软件操作说明
ARS_408雷达调试软件操作说明
1.准备以下物品:
➢ 笔记本电脑1台:配置Win7或者Win10系统
➢ DC 12V电源1台
➢ CAN分析仪1台:创芯科技 CANalyst-II
➢ 408雷达及四色线束
红色:“+” 蓝色:“-” 黄色:Can H 绿色:Can L
线束采用标准DB9接口
若带有DB9端子,则端子2号引脚对应CAN_L、7好引脚对应CAN_H
2.安装CAN分析仪驱动:当连接上分析仪时,在笔记 本设备管理器中会发现未识别设备,如下图所示
➢ 在发送的文件中找到“创芯科技Can分析仪驱动 程序”并解压
➢ 在未识别的设备上单击右键,选择“更新驱动 程序软件”
➢ 在弹出的对话框中点击“浏览”选项,然后选 择 “硬件驱动程序”文件夹,点击“确定”
6.雷达连接上后,会在件上显示出目标
7.打开“雷达配置”可以对雷达做如下选项的配置, 按钮变成绿色,则是对此项进行了使能,点击“发 送配置”,此项配置完成
8.打开“过滤器设置”,可以对雷达过滤器进行配置, 过滤掉不符合要求的目标。
9.“检测区域设置”可以设置碰撞探测区域
10.查看和保存雷达数据。
➢ 驱动更新完成后,在设备管理器中显示以下设 备,则表明CAN分析仪驱动安装成功
4.安装好CAN分析仪的驱动,将CAN分析仪匹配电阻设 置成下图所示
5.打开软件之前,请先关闭防火墙以及各杀毒软件, (软件打开后,会生成一个Hardware文件,将文件 发给相关人员,然后收到一个license.)
11.向雷达发送自定义数据帧

PUP系统操作简介new

PUP系统操作简介new
2.关于产品保存:在pup菜单中 自己设定。生成的文件夹就是 站名,如果不同日期的个例, 记得每次回放完毕,更改一下 文件夹名,否则所有的产品都 会生成在同一个目录下,系统 不会自动分日期保存的。
4.PUP其他应用操作说明
1产品猎手 2CMACAST得到雷达数据目录
3 设定生产产品,
4监视窗口打开\关闭
强回波区适当放大。
2. 设置剖面位置直线 (1)在PUP 软件主界面上,
图标,
选择直线工具。尔后在反射率产品中雷达强回波区
中将计划做剖面的方位用直线标示出来,如下图。
最后再点击PUP 快捷菜单条上
图标,
保存剖面位置直线的设置。
3. 做好回放计划生成的剖面产品所在时刻前后2 个基数据的 准备工作,根据要领回放。什么时间开始制作剖面产品?在 慢回放状态下进行剖面产品的制作。只要不重新保存剖面 的线段位置,分别请求RCS好VCS即为同一个位置的反射 率因子产品剖面、速度产品剖面
极坐标(50km一个距离 圈,30度一个径向线)
速度V 27
产品英文名称(缩写,产 品号) 探测半径 分辨率 日期 时间 雷达站 高度 纬度 经度 降水模式 体扫模式 显示窗口中心
本产品仰角 最大负速度 最大正速 度
极坐标(50km一个距离圈, 30度一个径向线)
回波顶高41
• 分辨率 • 最高顶高
55
相对风暴平均径向速度图 SRM
56
产品名 垂直累计液态水
风暴跟踪信息 冰雹指数 中气旋 龙卷式涡旋特征 风暴结构 一小时累计雨量 三小时累计雨量 风暴总降水 速度方位显示 组合切变
产品标识符 VIL
STI HI M TVS SS OHP THP STP VAD CS

radan7使用指南中文

radan7使用指南中文

美国GSSI公司RADAN7地质雷达处理软件说明书劳雷公司邓新生2013年1月1日Radan 7 guide for data processingRadan 7数据处理指南1.设置数据路径。

菜单Home->window->properties对话框properties->global parameters ->File parameters->Source Directory2.数据文件加载与显示。

选择菜单->open或者快捷方式Ctrl+O,打开文件。

菜单Home->Color tables, color Xforms,设置颜色表格和颜色对比对。

3.数据编辑。

菜单processing->adjust scans->edit block设置start scan和end scan,选择block operation选项save保存,delete删除。

4.文件反向。

菜单G->Save as->radan file reversed.删除dzx数据库文件,并重新打开翻转后的dzt数据文件。

5.距离归一化。

6.添加里程信息。

Home状态下,选择tables。

Tables->profiles->start Dist(m),输入起始里程。

Tables->profiles->Dist decrem,选择此项,桩号从大到小。

7.水平刻度调整。

Processing->adjust scans->horizontal Scaling。

8.地面调整。

9.地面时间调整。

10.设置介电常数11.调整增益。

Processing->Gain->range gain。

Range gain->gain type选择automatic. # of points设置为5.Range gain->gain type选择Exponential. 手动设置增益值.12.水平信号增强。

气象多普勒雷达CINRAD_PUP_操作手册

气象多普勒雷达CINRAD_PUP_操作手册

CINRAD PUP 操作手册北京敏视达雷达有限公司2000年4 月目录第一章概述 (4)1.1CINRAD PUP的定义 (4)1.2CINRAD PUP的功能 (4)1.3CINRAD PUP的操作主界面 (4)1.3.1 视窗 (4)1.3.2 菜单 (7)1.3.3 工具栏 (9)1.3.4 状态栏 (10)第二章产品的请求和控制 (11)2.1产品请求 (11)2.1.1 一次性产品请求(One time product) (11)2.1.2 日常产品集请求 ( Routine product set ) (13)2.1.3 天气警报请求 ( Alert ) (14)2.2 产品接收 (15)2.3 产品队列 (15)2.4 产品保存 (16)2.5 产品分发 (16)第三章参数定义和说明 (18)3.1参数定义及说明 (18)3.2弱回波区(WER)产品仰角切面 (22)第四章产品显示和图象控制 (24)4.1产品显示 (24)4.1.1检索产品 (24)4.1.2队列产品 (26)4.1.3用户产品集 (27)4.1.4重显产品 (28)4.1.5自动显示产品 (28)4.2动画显示 (30)4.3放大显示和重置中心 (32)4.4区分数据级 (33)4.4.1过滤功能 (33)4.4.2合并功能 (34)4.4.3闪烁功能 (34)4.4.4图象灰化功能 (34)4.4.5颜色恢复功能 (34)4.5迭加显示 (34)4.6光标位置 (36)4.7光标连接 (36)4.8地图 (36)4.9产品打印 (38)4.10保存图象 (38)4.11隐藏产品 (39)第五章CINRAD PUP 控制 (40)5.1连接 (40)5.2断接 (40)5.3重新启动 (40)5.4关机 (40)第六章雷达状态和警报 (41)6.1雷达系统状态监测 (41)6.2通讯状态监测 (42)6.3性能监测 (43)6.4RPG可用产品 (43)6.5天气警报 (43)第七章编辑功能 (45)7.1编辑工具 (45)7.2编辑状态 (45)7.2.1 Annotation —产品注释的编辑 (45)7.2.2 Cross Section —剖面位置的编辑 (47)7.2.3 Alert Area —报警区的定义 (47)7.2.4 Maps —地图的编辑 (47)7.3编辑功能的退出 (48)第八章适配数据 (48)8.1日常产品集 (49)8.2警报 (49)8.3地图 (50)8.4迭加 (52)8.5彩色表 (52)8.6雷达站 (53)8.7定义专用符号 (55)第九章帮助 (56)9.1帮助主题 (56)9.1.1按内容检索 (56)9.1.2 按关键字查找 (57)9.2关于帮助 (58)第十章视窗控制 (59)10.1最大化视窗 (59)10.2平铺全部视窗 (59)10.3关闭全部视窗 (59)附录1雷达产品名、产品号中英文对照表 (60)附录2 CINRAD PUP 系统配置 (61)第一章概述1.1 CINRAD PUP的定义PUP ( Principal User Processor ) —主用户处理器是沿袭NEXRAD 的名称,实际上PUP 就是雷达显示工作站。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

雷达软件操作说明一、UCP软件的安装与设置1. UCP软件的主要作用UCP的主要作用是根据气象雷达算法生成雷达产品,以及分发产品到各路的PUP上;接收RDASC的部分信息从而监视和控制雷达运行;同时可以在本机磁盘存放基数据,存放路径可通过适配文件addedcfg.txt查阅、修改。

2.UCP的安装与设置(1)双击安装程序“RPG(SA) Setup.exe”开始安装,一直点击“next”(下一步),直到选择安装路径时,其默认的安装路径是D:\RPG,可以通过“Browse”命令按钮打开对话框修改。

如右图:(2)输入RDASC计算机的网络名,默认是RDA,直接点击“next”。

如图5.2.2:(3)输入保存雷达状态信息和基数据的位置,默认保存在D盘(如左下图)。

资料保存路径等设置亦可在安装结束后通过UCP所在的安装路径D:\RPG 10.8.1.S.C\下的参数配置文件addedcfg.txt中修改,其内容如右下图:(4)点击“next”,选择典型安装(Typical),再一直点击“next”即可完成安装。

(5)软件注册。

启动UCP软件,第一次启动时,会弹出一个“RPG ProgramRegister”的注册框,打开注册软件“RpgReg.exe”,出现“RPG Register (Version 10)”。

如右图把“RPG Program Register”上面的“Product Serial Number”框内的数字2181699293复制并粘贴到“RPG Register(Version 10)”的“Serial Num”栏,尔后点击“Register”按钮,即可生成注册码。

如右图再把注册码复制、粘贴到RPG注册提示框“RPG Program Register”上,点击OK即可完成安装。

(6)设置通信配置文件C:\ WINNT\Nbcomm.iniUCP生成的雷达产品如何发送到PUP产品显示终端,是通过窄带通信配置文件Nbcomm.ini来控制,相应地PUP也有Nbcomm.ini配置文件,预报员通常是将RPG与PUP安装在同一台电脑,则需要将RPG和PUP的Nbcomm.ini配置文件设置为同一个文件,其通信配置内容如右图二、PUP软件的安装与设置1. PUP软件的主要作用PUP主要作用是从RPG获取、保存雷达产品和gif图,并实现多个功能供观测员对雷达产品进行操作,业务中通过三个辅助软件,将产品、gif图上传北京或者上网。

2. PUP软件的安装(1)运行PUP文件夹下的WSR-98DPUP (SA).exe安装PUP终端软件,安装默认目录为D:\WSR-98D PUP。

(2)安装完成后运行桌面上的CINRAD PUP, 会出现PUP软件注册提示界面。

如右图所示:(3)运行PUP注册软件PupReg10.exe,如右图所示(4)将CINRAD PUP注册提示界面上序列号框中“PUP10-”以后的数字2882450880复制到PupReg10.exe运行界面中的Serial Number后面的文本框中,这时可发现下一行Register框中的数字已发生变化,将得到的新数值复制到CINRAD PUP注册提示界面的“请键入注册号”下面的文本框中,最后点击“确定”按钮后即完成PUP终端显示软件的注册。

3. PUP软件的设置(1)设置通信配置文件C:\ WINNT\Nbcomm.iniPUP与UCP之间的通信,是通过窄带通信配置文件Nbcomm.ini来控制,相应地UCP也有Nbcomm.ini配置文件,预报员通常是将UCP与PUP安装在同一台电脑,则需要将UCP和PUP的Nbcomm.ini配置文件设置为同一个文件,其通信配置内容如右图(2)设置地图选项点击菜单条中的“设置” →“适配数据”,点击后出现“适配数据口令”窗口,不用输入口令,直接点“确定”,进入适配数据设置界面。

尔后在“地图”界面中依次在各个产品号中勾选省界、城市、雷达中心、县名、范围、极射网格等选项,每个产品号勾选完后要及时保存,这样在显示该产品雷达回波时,即可显示相应的地理信息,如右图。

三、基数据的回放与PUP产品的生成1. 拷贝基数据将需要回放的基数据拷贝到UCP保存基数据的目录D:\Archive2下。

2.设置UCP的相关内容(1)设置雷达站信息打开UCP.exe程序,打开下拉菜单“Adaptation”——“Set Site Information”,输入密码“WXMAN1 ”,输入将要回放的基数据所在的雷达站纬度、经度、高程、雷达站代号等相关信息(注:雷达站纬度、经度为1/1000度,不是度分秒的形式),然后将UCP软件关闭,再重新打开UCP软件完成将回放的雷达站信息的设置。

如右图所示。

(2)设置0度层与-20度层高度点击UCP菜单条中“Envir Data”——“HailTemperatures”,在弹出的界面中中设置0度层与-20度层高度。

(3)禁用速度退模糊点击UCP菜单条中“product”——“Selection of ProductParameter”,输入密码“WXMAN1 ”,在“Gage Bias Adjustment/VelocityDeleasing Toggle”界面中去掉“Apply Velocity Deleasing”(使用速度退模糊)前面的钩。

3. 设置PUP的相关内容(1)拷贝地图文件将将要回放的基数据所在的雷达站地图文件map***.map(***雷达站地图)复制到PUP安装目录D:\WSR-98D PUP\Maps文件夹下。

(2)设置“适配数据”①点击菜单条中的“设置” →“适配数据”,点击后出现“适配数据口令”窗口,不用输入口令,直接点“确定”,进入适配数据设置界面,如右图。

②在“RPS”界面中点击“添加”或“修改”,输入计划生成的各种常规产品清单。

输入时,如果勾选左下角“自动显示”,则当PUP接收到UCP传输过来的产品时,能立即自动显示出来。

注:输入时每个天气模式不超过40个产品,如果想做剖面,必须先申请VCP21扫描模式下完整的9个仰角的19、27或26、56号产品。

如左图。

③在“站点”界面中选择“插入”或“修改”,修改站点信息,RPG与PUP在同一台计算机时,“RPG主机名/IP”可不填写。

如下图(3)设置产品保存路径点击菜单条中“设置”→“选项”,在“产品路径”框中设置保存PUP产品的文件夹的路径,因为是反演的产品,预报员通常会及时将有用的雷达回波图挑出保存,所以保留产品天数和存档路径可不选。

如右图4. 回放基数据、生成产品(1)连接UCP与PUP分别启动UCP与PUP软件, 当UCP软件自检完毕,RPG绿灯亮(如左下图)时,点击PUP软件的菜单条中“控制”→“连接RPG”(如中下图),沟通PUP与RPG的通信(如右下图)(2)回放基数据、生成产品成不断闪烁(如图),则表示UCP正在回放基数据。

这时,PUP软件即可根据所回放的时间依次接收到雷达产品。

四、剖面产品的生成1. 检索雷达强回波区域在PUP软件主界面上,选择“显示”→“产品检索”或点击快捷菜单条上“”图标,通常从组合反射率37号产品中查找计划做剖面的雷达强回波区,并将强回波区适当放大。

2. 设置剖面位置直线(1)在PUP软件主界面上,选择“编辑”→“剖面”,如右图(2)先点击PUP快捷菜单条上图标,选择直线工具。

尔后在组合反射率37号产品中雷达强回波区中将计划做剖面的方位用直线标示出来,如左图。

最后再点击PUP快捷菜单条上 图标,保存剖面位置直线的设置。

3. 做好回放计划生成的剖面产品所在时刻前后2个扫描周期的基数据的准备工作根据产雷达基数据回放要领,做好回放计划生成的剖面产品所在时刻前后2个扫描周期的基数据的准备工作。

4.回放基数据,申请并生成剖面产品(1)点击UCP软件的快捷图标中的按钮,开始回放基数据。

(2)在PUP软件主界面上,选择“请求”→“一次性产品请求”(如左下图),在弹出的一次性产品参数设置界面上输入计划生成的剖面产品号,勾选左下角自动显示选项后点击“确认”(如右下图),PUP软件立即向正在回放基数据的UCP软件发出性关于剖面产品的一次性产品请求,UCP 软件在回放下一个扫描周期的基数据时,即可向PUP提供相关的剖面产品。

五、雷达报警区域的设置1. 报警区的编辑(1)启动PUP软件,打开某一个产品。

在PUP软件主界面上,选择下拉菜单“编辑”→“报警区”,则快捷图标中的按钮会变亮,雷达产品中会出现网状格子,表示已经进入报警区的编辑状态。

如右图所示(2)分别点击快捷图标中的(报警区1)按钮或(报警区2)按钮,在网格中激活预设的每一个报警格(激活后的报警格会显示出与报警区颜色相同的方框),两个报警区可以相互重叠。

如右图所示,将石家庄周边150-230公里的范围设置为报警区1,将石家庄周边50-150公里范围设置为报警区2,尔后点击快捷图标中的按钮,保存所编辑的报警区。

2. 设置各报警区的报警临界值各报警区的报警临界值的设定既可从菜单条中的“请求”→“报警”中设置,也可从菜单条中的“设置” →“适配数据”→“报警”中设置,两者的设置界面完全一样。

两者的区别是,从“请求”中的设置在PUP重启后将不予保留,从 “适配参数”中的设置在PUP重启后还依然有效。

(1)从菜单条中的“设置” →“适配数据”,点击后出现“适配数据口令”窗口,不用输入口令,直接点“确定”,在弹出适配数据设置界面中选择“报警”界面,如右图所示。

(2)在“报警”界面中依次选择两个报警区中计划报。
