太阳能热水系统运行原理模板
太阳能热水暖气的工作原理
太阳能热水暖气的工作原理
太阳能热水暖气系统的工作原理如下：
1. 太阳能收集：安装在屋顶或立面上的太阳能集热器，吸收太阳辐射，将太阳能转化为热能。
2. 热水循环：通过循环泵，将集热器中加热得到的热水循环引导到热水储罐中。
3. 热水储罐：热水储罐用于存储加热得到的热水，并保持其温度。
4. 循环控制：系统配备循环控制装置，根据热水储罐内温度和需求，控制循环泵工作，实现热水循环。
5. 辅助加热：当太阳能热水无法满足需求，系统可自动切换至辅助加热装置，如电加热器或燃气锅炉，提供额外的热水供应。
6. 热水供应：经过循环和加热后，热水通过管道分配到暖气设备或家用热水龙头，供应给用户。
7. 温度控制：太阳能热水暖气系统通常配备温度控制器，可以根据室内温度和用户需求，自动调整热水的供应温度。

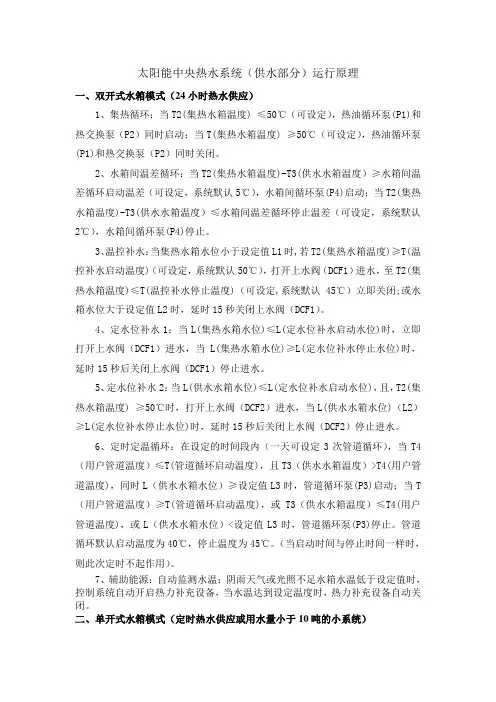

太阳能中央热水系统供水部分运行原理
太阳能中央热水系统（供水部分）运行原理一、双开式水箱模式（24小时热水供应）1、集热循环：当T2(集热水箱温度) ≤50℃（可设定），热油循环泵(P1)和热交换泵（P2）同时启动；当T(集热水箱温度) ≥50℃（可设定），热油循环泵(P1)和热交换泵（P2）同时关闭。
2、水箱间温差循环：当T2(集热水箱温度)-T3(供水水箱温度）≥水箱间温差循环启动温差（可设定，系统默认5℃），水箱间循环泵(P4)启动；当T2(集热水箱温度)-T3(供水水箱温度）≤水箱间温差循环停止温差（可设定，系统默认2℃），水箱间循环泵(P4)停止。
3、温控补水：当集热水箱水位小于设定值L1时,若T2(集热水箱温度)≥T(温控补水启动温度)（可设定，系统默认50℃），打开上水阀（DCF1）进水，至T2(集热水箱温度)≤T(温控补水停止温度)（可设定,系统默认45℃）立即关闭;或水箱水位大于设定值L2时，延时15秒关闭上水阀（DCF1）。
4、定水位补水1：当L(集热水箱水位)≤L(定水位补水启动水位)时，立即打开上水阀（DCF1）进水，当L(集热水箱水位)≥L(定水位补水停止水位)时，延时15秒后关闭上水阀（DCF1）停止进水。
5、定水位补水2：当L(供水水箱水位)≤L(定水位补水启动水位)，且，T2(集热水箱温度) ≥50℃时，打开上水阀（DCF2）进水，当L(供水水箱水位)（L2）≥L(定水位补水停止水位)时，延时15秒后关闭上水阀（DCF2）停止进水。
6、定时定温循环：在设定的时间段内（一天可设定3次管道循环），当T4（用户管道温度）≤T(管道循环启动温度)，且T3（供水水箱温度）>T4(用户管道温度)，同时L（供水水箱水位）≥设定值L3时，管道循环泵(P3)启动；当T （用户管道温度）≥T(管道循环启动温度)，或T3（供水水箱温度）≤T4(用户管道温度)，或L（供水水箱水位）<设定值L3时，管道循环泵(P3)停止。
太阳能热水器的组成及工作原理
太阳能热水器的组成及工作原理2.1系统总体结构设计调节阀图2-1系统结构图图2-1为系统设计的结构图，该图的系统控制原理图如下图 2-2 :T3T2 “F 3热水箱 T1自来水F2图2-2系统控制原理图 注释：T1 热水箱的温度传感器T2 循环水管中的温度传感器T3 集热器中的温度传感器F1 循环水阀门F2 冷水阀门F3 热水阀门此款热水器利用微机控制主要有以下几种控制功能：晨水加热控制、温水循环控 制、冷水集热控制、水箱加热控制。
F141.早晨水温控制由于清晨太阳光较弱，所以太阳能热水器从系统发挥作用。
为了提供温度不低于30摄氏度的水，热水器在清晨4-7点之间对水箱进行电加热，具体控制过程如下：首先，关闭冷水阀门F2和循环水阀门F1，然后微机开始进行水箱的温度采集，同时进行温度的比较，当水箱的温度小于30摄氏度时，电热器D接通进行加热，同时微机继续对热水箱的温度进行采集。
当温度加热到大于30摄氏度时电热器断开，如此反复循环保证了温度的稳定。
2.循环水集热过程早晨水温控制之后（7〜9点），设定当日的水箱温度N （由两位次齿轮开关设定），输入微机，再利用微机控制系统，通过太阳光能对热水箱加热以达到理想温度具体控制过程如下：打开循环阀门F1,关闭冷水进水阀门F2,热水阀门F3处于空控状态。
然后开始比较温度，若（T31>5摄氏度，T2>T1）为止。
如若T1,那么循环水集热过程结束，进入冷水集热控制过程。
3.冷水集热控制此时热水箱温度已达到了N,冷水要进入太阳能集热器，这时温度为T3,和当日的设定温度值相比较，若T3>N则将已加热的水送入热水箱，每天的控制时段大概为9点〜20点。
具体控制过程如下：关闭循环水阀门F2,打开冷水阀门F2,热水阀门F3处于可控状态。
若T3>N, 打开热水阀门F3并将保持一段时间，若T3<N关闭F3继续给太阳能集热器加热，知道温度答应N,当打开F3时此时比较水管水温T2与N的值，若T2>N阀门F3继续保持打开状态，否则关闭F3。
太阳能热水系统控制与原理
太阳能热水系统控制与原理太阳能热水系统是一种利用太阳能将水加热的系统，它可以为家庭和商业建筑提供热水。
该系统由太阳能集热器、热水储存罐、管道和控制系统组成。
在本文中，我们将详细介绍太阳能热水系统的控制原理和工作流程。
一、太阳能热水系统的控制原理太阳能热水系统的控制原理是基于太阳能集热器的工作原理和热水储存罐的温度控制。
系统通过控制太阳能集热器的工作状态和热水储存罐的温度，实现对热水的供应和控制。
1. 太阳能集热器的工作原理太阳能集热器是太阳能热水系统的核心部件，它通过吸收太阳辐射热量将水加热。
太阳能集热器通常由一系列黑色吸热板组成，这些吸热板内部有管道，通过管道循环的水被加热后返回热水储存罐。
2. 热水储存罐的温度控制热水储存罐是太阳能热水系统中储存热水的设备，它的温度控制起着重要作用。
当热水储存罐的温度低于设定值时，控制系统会启动太阳能集热器，将太阳能转化为热能加热水。
当热水储存罐的温度达到设定值时，控制系统会停止太阳能集热器的工作，避免过热。
二、太阳能热水系统的工作流程太阳能热水系统的工作流程可以分为太阳能集热器工作阶段和热水储存罐工作阶段。
1. 太阳能集热器工作阶段在太阳能集热器工作阶段，太阳能集热器会根据光照强度和温度传感器的反馈信号来判断是否启动。
当光照强度足够且温度低于设定值时，控制系统会启动太阳能集热器，将太阳能转化为热能加热水。
太阳能集热器将加热后的水通过管道送入热水储存罐。
2. 热水储存罐工作阶段在热水储存罐工作阶段，热水储存罐的温度控制起着重要作用。
当热水储存罐的温度低于设定值时，控制系统会启动太阳能集热器，将太阳能转化为热能加热水。
当热水储存罐的温度达到设定值时，控制系统会停止太阳能集热器的工作，避免过热。
用户可以通过控制系统设定热水储存罐的温度，以满足不同的热水需求。
三、太阳能热水系统的优势太阳能热水系统具有以下优势：1. 环保节能：太阳能是一种可再生能源，使用太阳能热水系统可以减少对传统能源的依赖，降低环境污染。
太阳能+热泵系统运行原理说明
一、系统运行原理图： 热泵温度探头循环水泵电脑控制系统泄空阀电磁阀增压泵温度探头排污阀水位传感器温度探头贮热水箱温度探头溢流二、系统运行原理1、正常情况下，太阳能定温加热在光照条件下，当太阳集热器内水温达到设定水温时（可在0～100℃之间任意设定，一般设定在45～55℃之间），电脑控制器使供冷水电磁阀自动打开，自来水进入太阳集热器底部，同时将太阳集热器顶部达到设定温度的热水顶入储热水箱；当太阳集热器顶部水温低于设定温度时（一般定在40～45℃之间），电脑控制器使供冷水电磁阀自动关闭。
如此运行，不断将达到设定温度的热水顶入储热水箱储存。
2、储热水箱满水位时，太阳能温差循环加热当储热水箱水满时，为了防止水满溢流，电脑控制器使太阳能系统自动转入温差循环。
当太阳集热器水温高于储热水箱水温时，循环水泵自动启动，将储热水箱内较低温度的水泵入太阳集热器继续加热，同时将太阳集热器内较高温度的热水顶入储热水箱。
如此，通过使储热水箱水温升高的方法储存太阳集热器吸收的太阳能。
当用户使用热水，使储热水箱水位下降后，电脑控制器使太阳能系统自动转入定温加热。
3、太阳能不足时，自动启动热泵辅助加热电脑控制器将随时监测储热水箱水温，当水箱水温达不到使用要求时，自动启动热泵辅助加热，以保证用热水。
4、储热水箱水位控制PLC控制器将随时监测储热水箱水位。
在天气正常的情况下，储热水箱的水位在一天中不同的时间将达到不同的水位。
如果在某一时间内，储热水箱的水位没有达到正常的水位，说明太阳能产热水不足或用户用热水过度，此时，PLC控制器使热泵自动启动，当达到正常水位时，PLC使热泵自动停止。
5、储热水箱水温控制当由于循环散热等原因，使储热水箱的水温低于设定值时（一般应设定在45～55℃之间），PLC控制器会自动根据情况选择加热方式。
当太阳能正常时，自动启动太阳能循环水泵，通过太阳能加热储热水箱内的水；当太阳能不足时，自动启动热泵，加热到设定温度，热泵自动停止。
太阳能热水器的工作原理图解与结构图解
太阳能热水器的工作原理图解与结构图解太阳能热水器具有安装使用方便、节能效果明显的优点，可以吸收太阳能辐射能，并且把能量转换成热能，从而产生热水的一种设备。
在家庭用热水、商业用热水、工业制造用热水等方面都有广泛的应用，下面小编就为大家介绍一下太阳能热水器的工作原理与结构图解。
太阳能热水器工作原理太阳能热水器工作原理图1、吸热过程真空管式太阳能热水器：太阳辐射透过真空管的外管，然后被集热镀膜吸收后沿内管壁传递到管内的水，此时水受热而温度逐渐升高，比重减小而上升，形成一个向上的动力，构成一个热虹吸系统。
随着热水的不断上移并储存在储水箱上部，同时温度较低的水沿管的另一侧不断补充如此循环往复，最终整箱水都升高至一定的温度。
平板式太阳能热水器：其中介质在集热板内因热虹吸自然循环，随后将太阳辐热量及时传送到水箱内，介质也可通过泵循环实现热量传递，因此就有源源不断的人能来保持水温的稳定。
2、循环管路直插式结构的真空管式太阳能热水器，热水是因为通过重力的作用而提供动力；然而平板式则通过自来水的压力提供动力。
不过这两种太阳能集中供热系统均采用泵循环。
由于太阳能热水器集热面积不大，考虑到热能损失，一般不采用管道循环。
太阳能热水器自然循环集热原理示意图3、系统工作1）温差控制集热循环集热器温测器和水温感应器置入在太阳能热水地暖系统中，能够很好地吸收太阳能辐射后，促使集热管温度上升，然后当集热器温度和水箱温度水温差到达△t设定值时，通过检测系统发出指令，循环泵将中央热水器中的冷水输入集热器中，然而水被加热后又再次回到水箱中，使水箱内的水达到设定的温度。
2）地暖管道循环系统这个系统是增加热水循环泵作为不同点，然后通过控制器更好得控制地暖管道循环为工作原理。
然后再通过当水温达到设定温度时，自动启动地暖循环泵，使高温水通过地暖盘管在室内循环，从而使室内温度不断提高。
如果水箱水温开始低于某一设定值时，应当将地暖管道循环泵进行自动停止为最好的方式。
太阳能热水系统控制及原理
太阳能热水系统控制及原理一、智能型太阳能、热泵互补热水系统原理说明：注：进水在集热器入口，集热循环水泵出口，集热水箱底部出水供用户使用。
太阳能供水系统原理说明新能源太阳能中央热水器由以下四大部分组成：太阳能集热器：吸收太阳能，将光能转化为热能，使冷水在集热器内被加热；保温水箱：储存热水，可保温3天，内胆为不锈钢，外包8厘米保温层，最外层是铝合金外壳；热泵辅助加热系统：用于阴雨天辅助加热；供热水管道：将经过增压泵加压后的热水引向各用水点，主管道有保温层，未端有回水管。
晴天，当太阳能把集热器内的冷水加热至55℃时（该温度可调），冷水管上的电磁阀门自动打开，冷水被自来水压力压入集热器内，集热器内的热水被挤出，然后进入到保温水箱中储存待用，当冷水到达集热器出口处的温度探头时，探头温度底于55℃，电磁阀门就立刻关闭，冷水停留在集热器内继续被太阳能加热，2-5分钟后，水温又达到55℃时，电磁阀门再次打开，集热器内的热水又被挤到保温水箱中，按此规律，一次又一次的产生热水进入水箱，水箱内热水逐渐增加，一直增加到水箱水满为止。
水箱水满后，就停止进水，如果还有太阳，为了充分利用太阳能，循环泵会自动启动，把水箱内55℃的热水抽出来，经过太阳能集热器循环加热，使水温进一步升高至60-70℃，当水温达到70℃时，就停止循环加热，限制水温不要超过70℃，以免烫伤人，又可防止结水垢（产生水垢的温度条件是水温超过80℃）。
热泵加热系统只有在太阳能光照不足时才启动，为最大限度地利用太阳能，减少电能的消耗，我们将设定3个时间段检测保温水箱的水位。
在上午10：30～11：30，如果保温水箱内热水水位还不到40%的位置，则自动启动热泵加热系统，往保温水箱补充50℃的热水，如果水位达到设定值，则热泵系统停止工作。
同样，在中午12：30～1：30，系统自动检测保温水箱70%的水位，在下午3：30～6：30，系统自动检测保温水箱100%的水位。
太阳能热水器工作原理图
太阳能热水器工作原理图太阳能热水器把太阳光能转化为热能,将水从低温度加热到高温度,以满足人们在生活、生产中的热水使用。
太阳热水器是由全玻璃真空集热管、储水箱、支架及相关附件组成,把太阳能转换成热能主要依靠玻璃真空集热管。
集热管受阳光照射面温度高,集热管背阳面温度低,而管内水便产生温差反应,利用热水上浮冷水下沉的原理,使水产生微循环而达到所需热水。
一、吸热过程太阳辐射透过玻璃盖板,被集热板吸收后沿肋片和管壁传递到吸热管内的水。
吸热管内的水吸热后温度升高,比重减小而上升,形成一个向上的动力,构成一个热虹吸系统。
随着热水的不断上移并储存在储水箱上部,同时通过下循环管不断补充温度较低的水,如此循环往复,最终整箱水都升高至一定的温度。
现有的平板式集热器,基本上都采用结合良好的多管组合方式,如滚压或压延方法等,其中走水管子与吸热板之间的热阻几乎可以忽略。
影响平板式集热器板芯性能的主要因素,一是结构设计,二是表面吸收涂层。
设计良好的集热器的板芯肋片效率应该在93%以上。
集热器的板芯肋片效率与板芯结构、表面处理以及集热器整体结构有关。
集热器整体结构的影响可以用总传热系数来描述,其影响程度与自身的几何尺寸(肋片厚度、材质)是一样。
也就是说,在同等效率的情况下,集热器热损小时板芯可以薄一些。
选择性吸收表面可以提高集热效率,但是市面上这类产品为了提高经济效益,往往肋片较薄。
用于热水器场合时,这类产品的实际集热效果与选择性差一些(甚至没有选择性)但肋片厚一些的集热器不会有太大的区别。
二、循环管路家用太阳能热水器通常按自然循环方式工作,没有外在的动力,设计良好的系统只要有5~6?以上的温差就可以循环很好。
水循环管路管径及管路分布的合理性直接影响到集热器的热交换效率。
多数情况下,自然循环家用热水器系统管路中的流态都可以视为层流。
集热器内管路系统的阻力主要来自沿程阻力,局部阻力的影响要小得多,其中支管的沿程阻力又比主管要大得多。
太阳能热水器工作原理图
太阳能热水器工作原理图太阳能热水器是一种利用太阳能将水加热的装置，其工作原理图如下所示。
1. 太阳能采集器太阳能采集器是太阳能热水器的核心部件，它负责将太阳能转化为热能。
太阳能采集器通常由一系列黑色吸热板组成，这些吸热板可以吸收太阳辐射的能量，并将其转化为热能。
2. 热水贮存装置热水贮存装置是太阳能热水器中用于储存热水的部件。
当太阳能采集器吸收到太阳能并将其转化为热能时，热水贮存装置会将热能传递给其中的水，使其升温。
热水贮存装置通常由一个绝热的水箱构成，以防止热能的散失。
3. 管道系统管道系统是太阳能热水器中用于传输热能的部件。
它连接太阳能采集器和热水贮存装置，将从太阳能采集器中吸收到的热能传递给热水贮存装置中的水。
管道系统通常由耐高温材料制成，以确保热能的传输效率。
4. 控制装置控制装置是太阳能热水器中用于控制热水温度和供水的部件。
它通常由温度传感器和电控开关组成。
温度传感器可以感知热水的温度，并将这些信息传递给电控开关。
电控开关根据温度传感器的反馈信号，控制水泵的运行和住手，以确保热水的温度在设定的范围内。
太阳能热水器的工作原理可以简单概括为以下几个步骤：1. 吸收太阳能当太阳能热水器暴露在阳光下时，太阳能采集器会吸收太阳辐射的能量，将其转化为热能。
2. 传递热能吸热板中的热能会通过管道系统传递给热水贮存装置中的水。
热水贮存装置中的水会因此而升温。
3. 控制供水控制装置会根据热水的温度来控制水泵的运行和住手。
当热水温度低于设定值时，水泵会启动，将热水供应给使用者。
当热水温度达到设定值时，水泵会住手供水。
太阳能热水器的工作原理图展示了太阳能的利用过程，通过吸热板的吸热和热能传递，将太阳能转化为热水供应。
这种利用太阳能的方式不仅环保，还可以降低能源消耗和经济成本。
因此，太阳能热水器在现代家庭和一些工业领域中得到了广泛应用。
虽然太阳能热水器的工作原理图看起来相对简单，但其中涉及的热传导、温度控制等原理和技术并不简单。
太阳能热水器工作原理图
太阳能热水器工作原理图一、吸热过程太阳辐射透过玻璃盖板，被集热板吸收后沿肋片和管壁传递到吸热管内的水。
吸热管内的水吸热后温度升高，比重减小而上升，形成一个向上的动力,构成一个热虹吸系统。
随着热水的不断上移并储存在储水箱上部，同时通过下循环管不断补充温度较低的水,如此循环往复，最终整箱水都升高至一定的温度. 现有的平板式集热器，基本上都采用结合良好的多管组合方式，如滚压或压延方法等，其中走水管子与吸热板之间的热阻几乎可以忽略。
影响平板式集热器板芯性能的主要因素，一是结构设计，二是表面吸收涂层。
设计良好的集热器的板芯肋片效率应该在93%以上。
集热器的板芯肋片效率与板芯结构、表面处理以及集热器整体结构有关。
集热器整体结构的影响可以用总传热系数来描述，其影响程度与自身的几何尺寸（肋片厚度、材质）是一样。
也就是说，在同等效率的情况下，集热器热损小时板芯可以薄一些。
选择性吸收表面可以提高集热效率，但是市面上这类产品为了提高经济效益，往往肋片较薄。
用于热水器场合时，这类产品的实际集热效果与选择性差一些（甚至没有选择性）但肋片厚一些的集热器不会有太大的区别。
二、循环家用太阳能热水器通常按自然循环方式工作，没有外在的动力，设计良好的系统只要有5～6℃以上的温差就可以循环很好.水循环管路管径及管路分布的合理性直接影响到集热器的热交换效率。
多数情况下，自然循环家用热水器系统管路中的流态都可以视为层流. 集热器内管路系统的阻力主要来自沿程阻力，局部阻力的影响要小得多，其中支管的沿程阻力又比主管要大得多。
当水温升高后，由于运动粘度减小，沿程阻力变小，局部阻力的影响变大.在一定范围内，当主管管径不变时,加大支管管径，不仅沿程阻力迅速减小，而且局部阻力也将跟着减小。
一般地，支管的水力半径应在10mm以上。
当主管管径达到一定值以后，增加主管管径对减小系统阻力意义不大。
三、顶水式使用过程家用太阳能热水器的用水方式分为落水式和顶水式.落水使用方式不受自来水供水影响,其缺点是使用过程中水温先低后高，掌握不好的话容易造成突然缺水的尴尬。
太阳能热水器的组成及工作原理
太阳能热水器的组成及工作原理 2.1 系统总体结构设计排气管不锈钢保温水箱图2-1系统结构图图2-1为系统设计的结构图，该图的系统控制原理图如下图2-2：T3 T2F 3热集太阳光F1箱器T1D自来水F2图2-2 系统控制原理图注释：T1：热水箱的温度传感器T2：循环水管中的温度传感器T3：集热器中的温度传感器F1：循环水阀门F2：冷水阀门F3：热水阀门此款热水器利用微机控制主要有以下几种控制功能：晨水加热控制、温水循环控制、冷水集热控制、水箱加热控制。
1.早晨水温控制由于清晨太阳光较弱，所以太阳能热水器从系统发挥作用。
为了提供温度不低于30摄氏度的水，热水器在清晨4-7点之间对水箱进行电加热，具体控制过程如下：首先，关闭冷水阀门F2和循环水阀门F1，然后微机开始进行水箱的温度采集，同时进行温度的比较，当水箱的温度小于30摄氏度时，电热器D接通进行加热，同时微机继续对热水箱的温度进行采集。
当温度加热到大于30摄氏度时电热器断开，如此反复循环保证了温度的稳定。
2.循环水集热过程早晨水温控制之后（7～9点），设定当日的水箱温度N（由两位BCD次齿轮开关设定），输入微机，再利用微机控制系统，通过太阳光能对热水箱加热以达到理想温度N。
具体控制过程如下：打开循环阀门F1，关闭冷水进水阀门F2，热水阀门F3处于空控状态。
然后开始比较温度，若（T3-T1>5摄氏度，T2>T1）为止。
如若T1=N，那么循环水集热过程结束，进入冷水集热控制过程。
冷水集热控制3.和T3，此时热水箱温度已达到了N，冷水要进入太阳能集热器，这时温度为则将已加热的水送入热水箱，每天的控制时当日的设定温度值相比较，若T3>N 20点。
具体控制过程如下：段大概为9点～，T3>N，热水阀门F3处于可控状态。
若关闭循环水阀门F2，打开冷水阀门F2继续给太阳能集热器加F3打开热水阀门F3并将保持一段时间，若T3<N，关闭阀与N的值，若T2>N热，知道温度答应N，当打开F3时此时比较水管水温T2。
太阳能热水自动循环原理
太阳能热水自动循环原理
太阳能热水自动循环原理是依靠集热器和储水箱中的温差，形成系统的热虹吸压头，使水在系统中循环；与此同时，将集热器的有用能量收益通过加热水，不断储存在储水箱内。
具体循环过程为：在安装时储水箱底部应高于集热器顶的热水出口（0.3至0.5米），集热器在阳光照射下内部的水温升高，热水密度低就从集热器出水口上升，通过上循环管到储水箱上部，而储水箱下部的冷水则通过下循环管进入集热器入水口，通过反复循环水箱的水就被加热了。
由于水的循环是靠密度不同而自然形成的，故称之为自然循环热水系统。
由于自然循环的动力较弱，故水箱应尽量靠近集热器，连接管道不能太细还要减少弯头。
另外，系统的集热器面积与储水箱容积应匹配，水箱的容积与集热器的面积大致关系为：水箱容积为100升时集热器面积为1.2至2平方米，该关系也适合其他系统。
太阳能运行原理说明
一、系统原理图此图为系统原理示意图，不表示实际连接方式。
二、运行原理说明系统采用两个拼装水箱作为集热循环水箱，定时提供热水。
在天气晴好的情况下，拼装水箱中的水利用太阳能加热，当阳光不足及阴雨天气时，由辅助能源补充提供能量。
1、自动上水：当水箱B中水位低于3水位时，电磁阀DCF打开对水箱补水，拼装水箱B水满停止。
2、温差循环：a.三高集热站与拼装水箱间：三高集热站温度T1与拼装水箱A中的水温T2温差≥5℃时，循环泵P1启动，将三高集热站中热水打进拼装水箱A，当两者温差≤2℃时，循环泵P1自动停止。
b.两拼装水箱间：拼装水箱A温度T2与拼装水箱B中的水温T4温差≥5℃时，循环泵P2启动，将拼装水箱B中水打进拼装水箱A，当两者温差≤2℃时，循环泵P2自动停止。
3、高温断续循环：当三高集热站温度高于95℃，且仅高于拼装水箱温度2～10℃范围内时，循环泵P1每循环10分钟，停20分钟（防空晒）。
4、防冻电热：冬季当拼装水箱A中水温低于5℃时，电加热启动，到达15℃时停止。
5、辅助电热：可设定时间段对拼装水箱B恒温加热，在设定时间段内，拼装水箱B中的水温低于45℃时，辅助电加热自动启动，对水箱中水进行加热，到达50℃时停止。
6、管道循环：当室内用水管道上的探测温度T5低于35℃，电磁阀DCF2打开，循环泵P3启动，将管道中的冷水打入拼装水箱B；当T5达到40℃时，循环泵P3停止。
7、防冻循环：a.（三高集热站与拼装保温水箱间）：当室外管道上的温度T3低于5℃时，循环泵P1自动启动；当T3高于10℃时，循环泵P1自动停止。
从而达到防止管道冻结的现象产生。
b.2台拼装水箱间：当管路中温度T5低于5℃时，循环泵P2启动，温度上升到15℃时停止，防止管路被冻结。
8、室外管道加电热带，以防止冬季寒冷季节室外管道冻结；9、注意：电磁阀进水口前要安装过滤器，以防止杂质堵塞电磁阀；水平管道上的单向阀要用升降式，垂直管道上的单向阀要用旋启式。
太阳能热水系统运行原理模板
原理说明（含有电加热）1、 自动上水：a 定水位补水 当B 水箱的水位低于3水位且A 水箱水温w 60°C, 打开DCF1补水至B 水箱水温》48C 或水箱水位达到4水位，停止补水；b 温控 补水 当B 水箱水温》48C,且水箱水位低于4水位，打开DCF2补水至4水位或 水箱水温w 45C ，停止补水；c 低水位补水 当B 水箱水位低于2水位，打开DCF2 补水至B 水箱水位至3水位停止；2、 集热温差循环：当集热器温度T1与集热水箱A 中的水温T2温差》5C 时，集 热循环泵P1启动，将集热器中热水打进集热水箱中， 当两者温差w 2C 时，循环 泵P1停止；3、 水箱间循环：当保温水箱B 中的温度低于集热水箱 A 的温度5C 时，水箱间 循环泵P2开启，将A 水箱中的热水顶入B 水箱，当两水箱温差小于2C 时或B 水箱水温到达设定温度时，水箱间循环泵 P2关闭，循环停止；4、 辅助加热：定时电热（可设定00: 00〜23: 59），在设定时间段内若保温水箱 B 中的水温低于设定温度5C 时，辅助能源对保温水箱 B 中的水进行加热，加热 至设定温度时停止；智能电热：采用提前3〜5小时智能辅助电加热功能，用水时间前3〜5小时进行 智能判断，如遇阴雨天气或冬季辐照量不足达不到判定温度时， 自动启动辅助电 加热功能对保温水箱B 进行加热，使达到所要求的水温；A ）第1个小时内，水箱温度低于30C 启动电加热，到达30C 停止电加热；:双水箱、单系统、有管道增压、无管道循环（ HKG-IV )B）第2个小时内，水箱温度低于40°C启动电加热，到达40°C停止电加热;C）第3〜5个小时内水箱温度，低于设置温度启动电加热，到达“设置温度”停止电加热；也可使用定时加热；5、防冻循环：冬季当集热管路T4中温度低于5C时，集热循环泵P1开启进行循环，将水箱内热水打进集热器；当集热器管道温度T4升高至10C时，系统控制关闭循环泵，以防止循环管路冻堵（冬季使用）；6防冻电热：当集热水箱A中的水温T2低于10C时，电加热打开，加热至到15C 时，电加热关闭；7、高温断续循环：当集热器温度高于95C，且仅高于水箱温度2〜10C范围内时，集热循环泵P1每循环10分钟，停20分钟（防空晒炸管）；8、电磁阀进水口前要安装过滤器，水平管道上的单向阀要用升降式，垂直管道上的单向阀要用旋启式。
太阳能工程系统运行原理0614
太阳能系统运行基本原理（如图所示意）：太阳能集热器中的真空管吸收太阳辐射能量，将太阳辐射能转化为热能将集热器内的水加热，加热的高温水通过电磁阀或集热系统循环水泵在控制系统的控制下自动运行，将集热器内的热水转移到保温水箱内、或将保温水箱内的水循环加热，在阳光充足的情况下这样周而复始的工作，充分吸收利用太阳辐射的能量。
当阴雨天阳光不充足的情况下，控制系统自动启动燃气燃油两用锅炉，进行补充加热，以满足热水使用需求。
系统设计为全自动运行，系统各部分工作状态均有相应指示，不需要专人每日操作管理，只需要进行定期的日常巡视和保养，即可满足日常热水需求。
当燃气供应出现不足时，需专人进行燃气燃油切换操作，以保证热水供应。
图：系统运行原理示意图（该图只是原理图，不表示实际的连接方式。
）1.当保温水箱水不满时，太阳能系统运行原理：1.1定温进水模式：在设置的太阳能工作时间段内（24小时制），当保温水箱水位高于最低保证水位下限并且水不满、集热器内水温高于定温进水温度+2℃时（可在0～100℃任意设定，一般设定在45～65℃之间，设定低于10℃时，可实现系统仅在温差循环模式下运行，此时需相应调整最低保证温度和智能辅助加热功能的设置参数，出厂设定50℃），控制系统打开自来水上水电磁阀（或同时启动进水管道增压水泵），自来水进入集热器，同时将集热器内达到设定温度的热水顶入保温水箱；当集热器内水温低于定温进水温度-2℃时，控制系统关闭自来水上水电磁阀，如此往复运行，将集热器生产的热水排入保温水箱储存。
1.2最低水温保证模式：当保温水箱水位高于最低保证水位下限、水箱内水温低于最低保证温度-2℃时（可在0～100℃任意设定，一般设定在40～50℃之间，应最少比集热器设定温度低10℃，出厂设定40℃），控制系统切换运行模式，使太阳能系统转入温差循环模式，当集热器内水温和保温水箱水温之差高于温差上限时（出厂设定+7℃，可根据需要调整设置），控制系统启动集热系统循环水泵，将保温水箱内较低温度的水泵入集热器，把集热器内较高温度的热水顶入保温水箱，集热器内水温和保温水箱水温之差低于温差下限时（出厂设定+2℃，可根据需要调整设置，应低于启动温度、并保证设定值为正），控制系统停止集热系统循环水泵，结束循环。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
原理说明（含有电加热）原理五：双水箱、单系统、有管道增压、无管道循环（HKG-IV）1、自动上水：a定水位补水当B水箱的水位低于3水位且A水箱水温≤60℃，打开DCF1补水至B水箱水温≥48℃或水箱水位达到4水位，停止补水；b 温控补水当B水箱水温≥48℃，且水箱水位低于4水位，打开DCF2补水至4水位或水箱水温≤45℃，停止补水；c低水位补水当B水箱水位低于2水位，打开DCF2补水至B水箱水位至3水位停止；2、集热温差循环: 当集热器温度T1与集热水箱A中的水温T2温差≥5℃时，集热循环泵P1启动，将集热器中热水打进集热水箱中，当两者温差≤2℃时，循环泵P1停止；3、水箱间循环：当保温水箱B中的温度低于集热水箱A的温度5℃时，水箱间循环泵P2开启，将A水箱中的热水顶入B水箱，当两水箱温差小于2℃时或B 水箱水温到达设定温度时，水箱间循环泵P2关闭，循环停止；4、辅助加热：定时电热(可设定00：00～23：59)，在设定时间段内若保温水箱B中的水温低于设定温度5℃时，辅助能源对保温水箱B中的水进行加热，加热至设定温度时停止；智能电热：采用提前3～5小时智能辅助电加热功能，用水时间前3～5小时进行智能判断，如遇阴雨天气或冬季辐照量不足达不到判定温度时，自动启动辅助电加热功能对保温水箱B进行加热，使达到所要求的水温；A）第1个小时内，水箱温度低于30℃启动电加热，到达30℃停止电加热；B）第2个小时内，水箱温度低于40℃启动电加热，到达40℃停止电加热；C）第3～5个小时内水箱温度，低于设置温度启动电加热，到达“设置温度”停止电加热；也可使用定时加热；5、防冻循环：冬季当集热管路T4中温度低于5℃时，集热循环泵P1开启进行循环，将水箱内热水打进集热器；当集热器管道温度T4升高至10℃时，系统控制关闭循环泵，以防止循环管路冻堵（冬季使用）；6、防冻电热：当集热水箱A中的水温T2低于10℃时，电加热打开，加热至到15℃时，电加热关闭；7、高温断续循环：当集热器温度高于95℃，且仅高于水箱温度2～10℃范围内时，集热循环泵P1每循环10分钟，停20分钟（防空晒炸管）；8、电磁阀进水口前要安装过滤器，水平管道上的单向阀要用升降式，垂直管道上的单向阀要用旋启式。
所有室外管道在有效保温之内缠敷电伴热带，防止管道冻堵。
原理六：双水箱、单系统、无管道增压、有管道循环（HKG-IV）1、自动上水：a定水位补水当B水箱的水位低于3水位且A水箱水温≤60℃，打开DCF1补水至B水箱水温≥48℃或水箱水位达到4水位，停止补水；b 温控补水当B水箱水温≥48℃，且水箱水位低于4水位，打开DCF2补水至4水位或水箱水温≤45℃，停止补水；c低水位补水当B水箱水位低于2水位，打开DCF2补水至B水箱水位至3水位停止；2、集热温差循环: 当集热器温度T1与集热水箱A中的水温T2温差≥5℃时，集热循环泵P1启动，将集热器中热水打进集热水箱中，当两者温差≤2℃时，循环泵P1停止；3、水箱间循环：当保温水箱B中的温度低于集热水箱A的温度5℃时，水箱间循环泵P2开启，将A水箱中的热水顶入B水箱，当两水箱温差小于2℃时或B 水箱水温到达设定温度时，水箱间循环泵P2关闭，循环停止；4、辅助加热：定时电热(可设定00：00～23：59)，在设定时间段内若保温水箱B中的水温低于设定温度5℃时，辅助能源对保温水箱B中的水进行加热，加热至设定温度时停止；智能电热：采用提前3～5小时智能辅助电加热功能，用水时间前3～5小时进行智能判断，如遇阴雨天气或冬季辐照量不足达不到判定温度时，自动启动辅助电加热功能对保温水箱B进行加热，使达到所要求的水温；A）第1个小时内，水箱温度低于30℃启动电加热，到达30℃停止电加热；B）第2个小时内，水箱温度低于40℃启动电加热，到达40℃停止电加热；C）第3～5个小时内水箱温度，低于设置温度启动电加热，到达“设置温度”停止电加热；也可使用定时加热；5、防冻循环：冬季当集热管路T4中温度低于5℃时，集热循环泵P1开启进行循环，将水箱内热水打进集热器；当集热器管道温度T4升高至10℃时，系统控制关闭循环泵，以防止循环管路冻堵（冬季使用）；6、防冻电热：当集热水箱A中的水温T2低于10℃时，电加热打开，加热至到15℃时，电加热关闭；7、高温断续循环：当集热器温度高于95℃，且仅高于水箱温度2～10℃范围内时，集热循环泵P1每循环10分钟，停20分钟（防空晒炸管）；8、定时定温管道循环：在设定的时间段内，当用水管路水温T5低于设定温度5℃时，管道循环泵P3启动，将管道中的冷水顶进水箱，水箱中的热水进入管道，保证用水时打开即出热水，当用水管路中的水温T5到达设定温度时，管道循环泵P3停止；9、电磁阀进水口前要安装过滤器，水平管道上的单向阀要用升降式，垂直管道上的单向阀要用旋启式。
所有室外管道在有效保温之内缠敷电伴热带，防止管道冻堵。
原理七：双水箱、单系统、有管道增压、有管道循环（HKG-IV）1、自动上水：a定水位补水当B水箱的水位低于3水位且A水箱水温≤60℃，打开DCF1补水至B水箱水温≥48℃或水箱水位达到4水位，停止补水；b 温控补水当B水箱水温≥48℃，且水箱水位低于4水位，打开DCF2补水至4水位或水箱水温≤45℃，停止补水；c低水位补水当B水箱水位低于2水位，打开DCF2补水至B水箱水位至3水位停止；2、集热温差循环: 当集热器温度T1与集热水箱A中的水温T2温差≥5℃时，集热循环泵P1启动，将集热器中热水打进集热水箱中，当两者温差≤2℃时，循环泵P1停止；3、水箱间循环：当保温水箱B中的温度低于集热水箱A的温度5℃时，水箱间循环泵P2开启，将A水箱中的热水顶入B水箱，当两水箱温差小于2℃时或B 水箱水温到达设定温度时，水箱间循环泵P2关闭，循环停止；4、辅助加热：定时电热(可设定00：00～23：59)，在设定时间段内若保温水箱B中的水温低于设定温度5℃时，辅助能源对保温水箱B中的水进行加热，加热至设定温度时停止；智能电热：采用提前3～5小时智能辅助电加热功能，用水时间前3～5小时进行智能判断，如遇阴雨天气或冬季辐照量不足达不到判定温度时，自动启动辅助电加热功能对保温水箱B进行加热，使达到所要求的水温；A）第1个小时内，水箱温度低于30℃启动电加热，到达30℃停止电加热；B）第2个小时内，水箱温度低于40℃启动电加热，到达40℃停止电加热；C）第3～5个小时内水箱温度，低于设置温度启动电加热，到达“设置温度”停止电加热；也可使用定时加热；5、防冻循环：冬季当集热管路T4中温度低于5℃时，集热循环泵P1开启进行循环，将水箱内热水打进集热器；当集热器管道温度T4升高至10℃时，系统控制关闭循环泵，以防止循环管路冻堵（冬季使用）；6、防冻电热：当集热水箱A中的水温T2低于10℃时，电加热打开，加热至到15℃时，电加热关闭；7、高温断续循环：当集热器温度高于95℃，且仅高于水箱温度2～10℃范围内时，集热循环泵P1每循环10分钟，停20分钟（防空晒炸管）；8、定时定温管道循环：在设定的时间段内，当用水管路水温T5低于设定温度5℃时，电磁阀2开启，管道增压泵P3启动，将管道中的冷水顶进水箱，水箱中的热水进入管道，保证用水时打开即出热水，当用水管路中的水温T5到达设定温度时，电磁阀2关闭，管道增压泵P3停止；9、电磁阀进水口前要安装过滤器，水平管道上的单向阀要用升降式，垂直管道上的单向阀要用旋启式。
所有室外管道在有效保温之内缠敷电伴热带，防止管道冻堵。
原理八：双水箱、双系统、有管道增压、有管道循环（HKG-VA）二、运行原理为满足热水需求，本系统设计采用2个水箱，利用温差强迫循环方式实现定时供水：运行原理说明1、自动补水：a、定时补水：到达设定的时间段检测水位（一天最多可设定4次），水位未满则上水至4四水位停止；在用结束以后立即补水，保持水箱中常满，避免边供水边补冷水造成水温不稳定，洗澡时水温变换的情况。
b、温控进水：当水箱温度超过水箱设置温度5℃，且低于4水位时，自动进水至4水位或达到设定温度停止；在水箱温度过高的情况下补水，可以防止水箱中水温过高，供水时出现烫伤的情况。
c、无水补水：当检测到水箱中的水位为0水位时，自动补水至2水位；防止特殊情况时水箱中无水造成集热器空晒。
d、防干烧补水：当达到电加热启动条件时，如果水位低于2水位自动补水至2水位；避免了电加热干烧造成的各种隐患。
2、集热温差循环: 当集热器温度T1(T1’)与集热水箱中的水温T2温差≥5℃时，集热循环泵P1(P1’)启动，将集热器中热水打进集热水箱中，当两者温差≤2℃时，循环泵P1(P1’)停止；充分的通过循环将能量从集热器传入水箱，并增大集热器的利用率。
3、水箱间循环：当保温水箱B中的温度低于集热水箱A的温度5℃时，水箱间循环泵P2开启，将A水箱中的热水顶入B水箱，当两水箱温差小于2℃时或B 水箱水温到达设定温度时，水箱间循环泵P2关闭，循环停止；4、辅助加热：定时电热(可设定00：00～23：59)，在设定时间段内若保温水箱B中的水温低于设定温度5℃时，辅助能源对保温水箱B中的水进行加热，加热至设定温度时停止；智能电热：采用提前3～5小时智能辅助电加热功能，用水时间前3～5小时进行智能判断，如遇阴雨天气或冬季辐照量不足达不到判定温度时，自动启动辅助电加热功能对保温水箱B进行加热，使达到所要求的水温；A）第1个小时内，水箱温度低于30℃启动电加热，到达30℃停止电加热；B）第2个小时内，水箱温度低于40℃启动电加热，到达40℃停止电加热；C）第3～5个小时内水箱温度，低于设置温度启动电加热，到达“设置温度”停止电加热；也可使用定时加热；5、防冻循环：冬季当集热管路T4中温度低于5℃时，集热循环泵P1开启进行循环，将水箱内热水打进集热器；当集热器管道温度T4升高至10℃时，系统控制关闭循环泵，以防止循环管路冻堵（冬季使用）；6、防冻电热：当集热水箱A中的水温T2低于10℃时，电加热打开，加热至到15℃时，电加热关闭；7、高温断续循环：当集热器温度高于95℃，且仅高于水箱温度2～10℃范围内时，集热循环泵P1每循环10分钟，停20分钟（防空晒炸管）；8、定时定温管道循环：在设定的时间段内，当用水管路水温T5低于设定温度5℃时，电磁阀2开启，管道增压泵P3启动，将管道中的冷水顶进水箱，水箱中的热水进入管道，保证用水时打开即出热水，当用水管路中的水温T5到达设定温度时，电磁阀2关闭，管道增压泵P3停止；9、电磁阀进水口前要安装过滤器，水平管道上的单向阀要用升降式，垂直管道上的单向阀要用旋启式。
所有室外管道在有效保温之内缠敷电伴热带，防止管道冻堵。
