工程图学：螺纹紧固件、键、销的连接画法
合集下载
工程图学基础第七章 标准件和常用件解析
第七章标准件和常用件本章内容：第一节螺纹第二节螺纹紧固件第三节齿轮第四节键和销第五节滚动轴承第六节弹簧第一节螺纹一、螺纹的形成及要素一平面图形（如三角形、矩形、梯形等）沿一圆柱或圆锥面上的螺旋线运动，在该圆柱或圆锥面上形成的连续的凸起和沟槽即为螺纹。
在圆柱（或圆锥）外表面上形成的螺纹称为外螺纹；在圆柱（或圆锥）内表面上形成的螺纹称为内螺纹外螺纹内螺纹（一）螺纹的形成（二）螺纹的要素1、牙型沿螺纹的轴线方向剖切，所得的螺纹的轮廓形状称为螺纹的牙型。
常见的牙型有三角形、梯形、锯齿形等。
2、公称直径螺纹的直径有大径（d 或D ）、小径（d 1或D 1）、中径之分。
普通螺纹和梯形螺纹的大径又称公称直径。
与外螺纹的牙顶或内螺纹的牙底相切的假想圆柱或圆锥的直径称为大径。
与外螺纹的牙底或内螺纹的牙顶相切的假想圆柱或圆锥的直径称为小径。
在大径和小径之间，通过牙型上的沟槽和凸起宽度相等的假想圆柱或圆锥的直径称为中径。
外螺纹内螺纹ⅠⅡ 牙顶牙底I螺距Ph牙底牙顶h螺距PⅠ/4:1 Ⅱ/4:1大径 D ,d小径D 1 d 1中径D 2 d 23、线数螺纹有单线和多线之分。
圆柱面上沿一条螺旋线所形成的螺纹称为单线螺纹；由两条或两条以上沿轴线等距分布的螺旋线形成的螺纹称为多线螺纹。
螺纹的线数用n来表示。
单线螺纹三线螺纹4、螺距和导程相邻两牙在中径线上对应点间的轴向距离称为螺距，用P表示。
同一条螺旋线上相邻两牙在中径线上对应点间的轴向距离称为导程，用L表示。
对于单线螺纹，螺距=导程；对于多线螺纹，P=L/n。
单线螺纹三线螺纹5、旋向旋向有左旋和右旋之分。
顺时针旋转时旋进的螺纹称为右旋螺纹；逆时针旋转时旋进的螺纹称为左旋螺纹。
内外螺纹能够旋合在一起的条件是：五个要素必须完全相同。
右旋螺纹左旋螺纹二、螺纹的规定画法1、外螺纹的画法在平行于螺纹轴线的视图中，螺纹大径用粗实线表示，小径用细实线表示，螺纹终止线用粗实线表示。
在垂直于螺纹轴线的视图中，螺纹大径画成粗实线圆，小径画成3/4细实线圆，螺杆上倒角圆的投影不画。
螺纹紧固件及连接件画法
压力角 啮合角,
（2）标准直齿圆柱齿轮的轮齿各部分尺寸与模数的关系。
2．直齿圆柱齿轮的规定画法
（1）单个齿轮的画法。 国家标准只对齿轮的轮齿部分作了规定画法，其余结构按齿轮 轮廓的真实投影绘制。GB4459.2—2003规定齿轮画法为（如下 图所示）： 1）在表示齿轮端面的视图中，齿顶圆用粗实线表示，齿根圆用 细实线表示或省略不画，分度圆用细点画线表示，如下图（a） 所示。 2）另一视图一般画成全剖视图，轮齿按不剖处理。用粗实线表 示齿顶线和齿根线，用细点画线表示分度线，如下图（b）所示。 3）若不画成剖视图，则齿根线可省略不画，如下图（c）所示。 4）轮齿为斜齿、人字齿时，则在投影为非圆的视图上，用三条 与齿线方向一致的细实线表示，如下图（c）、下图（d）所示。
簧丝直径≤2mm 断面可用涂黑表示
示意画法
一、滚动轴承的作用、结构及分类
作用 减小摩擦力，机械效率高、结构紧凑
结构 由内圈、外圈、滚动体
和保持架组成
分类 按其受力方向分为：
向心轴承－主要承受径向力 推力轴承－只受轴向力 向心推力轴承－同时承受径向和轴向力
外圈 滚珠 内圈 保持架
二、滚动轴承的画法
表示轴承的基本结构、尺寸、公差等级、技术 性能特征。
由轴承类型代号、尺寸系列代号和内径代号构成。
滚动轴承 6 2 08 第一组数字是轴承类型代号 第二组数字是尺寸系列代号
第三组数字是内径代号
4、补充代号 改变 前置 后置 查阅手册
一、在螺纹的规定画法中，要抓住三条线
牙顶用粗实线表示；牙底用细实线表示； 螺纹终止线用粗实线表示
－ 公差带代号 － 旋合长度代号
右旋
左旋
中径和顶径 公差带代号
长：L 中等：N 短：S
螺纹紧固件、键、销的连接画法
•轮 •轴
•
•⒉ 半圆键联接的画法： •⒊ 钩头楔键键联接的画法：
•
•轴上键槽画法及尺寸注法
•L
•b
•d •d-
t
•注: •t—键槽深度 •b—键槽宽度 •b、t、L可按轴径d 从标准中查出。
•
•D+t1
•轮毂上键槽画法及尺寸注法
•b
•注: •t1 —轮毂上键槽深度 •b —键槽宽度 •t1、b可按孔径D从标准中查出。
•⑶ 齿轮和齿条啮合的画法
• 齿轮直径无限大时，齿顶圆、齿根圆、分度 圆和齿廓都变成直线，齿轮成为齿条。 • 齿轮与齿条啮合的画法与齿轮啮合画法基 本相同。
•
•滚动轴承
•一、滚动轴承的结构、分类及代号
•● 结构 •由内圈、外圈、滚
•外 圈
动体和保持架组成。
•滚 珠
•● 分类
•内 圈
•按其承受的载荷方向分为：
•★在非圆投影的剖视图 • 中，两轮节线重合， • 画点划线。齿根线画 • 粗实线。齿顶线画法 • 为一个轮齿为可见， • 画粗实线，一个轮齿 • 被遮住，画虚线。
• ★在投影为圆的视图中， • 两轮节圆相切，齿顶 • 圆画粗实线，齿根圆 • 画细实线或省略不画。
•（注：标准齿轮的节圆=分度圆。）
•
•
• 螺柱联接装配图的比例画法
•l
•bm •t
•螺柱长•度l计: = t +0.15d+0.8d+0.3
d
• bm同螺钉, •由被联接件的 材料决定。
•
•0.25d
• 紧定螺钉联接装配图的比例画法
• 紧定螺钉分锥端 •Ⅰ 、柱端、平端三种。
•Ⅰ •2.5:1
螺纹紧固件及螺纹连接的画法
螺纹紧固件的类型和结构形式很多，可根据需要从有关标准中查出其尺寸，一般无需画出它们的零件图。
表9-5列出了常用的几种紧固件的名称、标准号、型式及标记示例。
二、常用螺纹紧固件的画法中被广泛应用，在装配图中画它的机会很多，因此必须熟练掌握其画法。
绘制螺纹紧固件的方法按尺寸来源不同，分为比例画法和查表画法两种。
1、比例画法根据螺纹公称直径（d、D），按与其近似比例关系计算出各部份尺寸后作图。
此法作图方便，画连接图常用。
图9—19为常用螺栓，和螺母的垫圈的比例画法，图中注明了近似比例关系。
螺栓头部和螺母因30倒角而产生截交线，此截交线为双曲线，作图时，常用圆弧近似代替双曲线的投影。
图9-20为三种螺钉头部的比例画法。
2、查表画法根据紧固件标记，在相应的标准中（见附表2-21~附表2—10）查得各有关尺寸后作图。
例如需绘制下例螺栓，螺母，垫圈的视图，则可从附录有关表格中表查得各主要部分尺寸。
（1）螺栓GB/5782—2000 M10×40直径d=10 六角头对边距s=16 螺纹长度b=26螺栓头厚度k=6.68 公称长度l=40 六角头对角距E=17.7(2.) 螺母 GB/T6170一2000 M10厚度Mmax=8.4 其他尺寸与螺栓头部对应部份相同(3) 垫圈 GB/T97.1-1985 10外径D=20 内径D=10.5 厚度H=2根据上述尺寸,即可绘制它们的视图(图9一21)。
图中的视图配置，为表达所常用。
三．螺纹紧固件的连接画法螺纹紧固件的连接形式通常有螺栓连接，螺柱连接和螺钉连接三类。
（一）栓连接螺栓连接一般适用干两个不太厚并允许钻成通孔的零件连接，如图9一22a。
连接前，先在两被连接件上钻出通孔，如图9-22b,通孔直径一般取1.1d(d为螺栓公称直径)；将螺栓从一端插入孔中，如图9-22c;另一端再加上垫圈，拧紧螺母，即完成了螺栓连接，如图9一22d。
为了适应连接不同厚度的零件，螺栓有各种长度的规格。
螺纹(二)(螺纹紧固件及其连接的画法)讲解

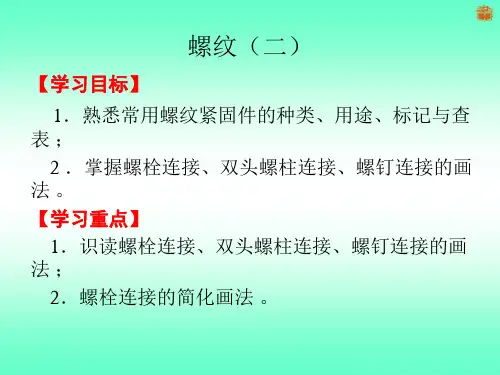

螺纹（二）
【学习目标】
1．熟悉常用螺纹紧固件的种类、用途、标记与查 表； 2 ．掌握螺栓连接、双头螺柱连接、螺钉连接的画 法。 【学习重点】 1．识读螺栓连接、双头螺柱连接、螺钉连接的画 法； 2．螺栓连接的简化画法 。
螺纹（二）
【学习内容】
一、 螺栓连接的比例画法 二、双头螺柱连接的比例画法 三、螺钉连接的比例画法 四、螺纹连接的简化画法
L-L0<δ1+δ2，以便于螺母调整、拧紧，使连接可靠。
ቤተ መጻሕፍቲ ባይዱ
二、双头螺柱连接比例画法
双头螺柱连接由双头螺 柱、螺母、垫圈组成。 双头螺柱连接多用于被 连接件之一太厚，不适 于钻成通孔或不能钻成 通孔的场合。 各部分比例尺寸与螺栓 连接一致。
1.螺柱连接画法举例
2.螺柱连接画法改错
三、螺钉连接比例画法
螺钉连接不用螺母，而 将螺钉直接拧入被连接 件的螺孔里。螺钉连接 适用于受力不大的零件 间的连接（如外壳与机 座的连接）。 各部分比例尺寸与双头 螺柱连接一致。
1.螺钉连接画法举例
2.螺钉连接画法改错
四、简化画法
在装配图中，螺栓连接、螺柱连接和螺钉连接一般采用 简化画法。
【课堂小结】 1．简述螺栓连接、螺柱连接、螺钉连接的画法 ； 2．总结简化画法。
【课堂练习】 机械制图习题集（多学时）5-3。 【课后作业】 机械制图习题集（多学时）5-2（2）。
一、螺栓连接的比例画法
(1) 螺栓公称长度L应按下式估算： L=δ1+δ2+b+H+a 式中，δ1，δ2——被连接零件的厚度； a=(0.3～0.4)d，d为螺栓的公称直径； b=0.15d； H=0.8d。 (2) 图中其他尺寸与d的比例关系为： d0=1.1 d； R=1.5 d； h=0.7 d； d1=0.85 d； L0=(1.5～2) d； D=2 d； D1=2.2 d； R1=d；
【学习目标】
1．熟悉常用螺纹紧固件的种类、用途、标记与查 表； 2 ．掌握螺栓连接、双头螺柱连接、螺钉连接的画 法。 【学习重点】 1．识读螺栓连接、双头螺柱连接、螺钉连接的画 法； 2．螺栓连接的简化画法 。
螺纹（二）
【学习内容】
一、 螺栓连接的比例画法 二、双头螺柱连接的比例画法 三、螺钉连接的比例画法 四、螺纹连接的简化画法
L-L0<δ1+δ2，以便于螺母调整、拧紧，使连接可靠。
ቤተ መጻሕፍቲ ባይዱ
二、双头螺柱连接比例画法
双头螺柱连接由双头螺 柱、螺母、垫圈组成。 双头螺柱连接多用于被 连接件之一太厚，不适 于钻成通孔或不能钻成 通孔的场合。 各部分比例尺寸与螺栓 连接一致。
1.螺柱连接画法举例
2.螺柱连接画法改错
三、螺钉连接比例画法
螺钉连接不用螺母，而 将螺钉直接拧入被连接 件的螺孔里。螺钉连接 适用于受力不大的零件 间的连接（如外壳与机 座的连接）。 各部分比例尺寸与双头 螺柱连接一致。
1.螺钉连接画法举例
2.螺钉连接画法改错
四、简化画法
在装配图中，螺栓连接、螺柱连接和螺钉连接一般采用 简化画法。
【课堂小结】 1．简述螺栓连接、螺柱连接、螺钉连接的画法 ； 2．总结简化画法。
【课堂练习】 机械制图习题集（多学时）5-3。 【课后作业】 机械制图习题集（多学时）5-2（2）。
一、螺栓连接的比例画法
(1) 螺栓公称长度L应按下式估算： L=δ1+δ2+b+H+a 式中，δ1，δ2——被连接零件的厚度； a=(0.3～0.4)d，d为螺栓的公称直径； b=0.15d； H=0.8d。 (2) 图中其他尺寸与d的比例关系为： d0=1.1 d； R=1.5 d； h=0.7 d； d1=0.85 d； L0=(1.5～2) d； D=2 d； D1=2.2 d； R1=d；
第十二讲 螺纹紧固件螺纹连接画法PPT课件
(二)齿轮和齿条啮合的画法
齿轮直径无限大时，齿顶圆、齿根圆、分度 圆和齿廓都变成直线，齿轮成为齿条。
齿轮与齿条啮合的画法与齿轮啮合画法基本 相同。
25
六、滚 动 轴 承
（一）滚动轴承的结构、分类
● 结构 由内圈、外圈、滚动体 和保持架组成。
● 分类 按其承受的载荷方向分为：
☆向心轴承—主要承受径向力
★ 螺栓、垫圈、螺母按不剖画
t1 ★ 螺栓的有效长度按下式计算
l计=t1+t2+0.15d(垫圈厚) +0.8d(螺母厚)+0.3d
计算后查表取标准值
5
画图步骤：
先画俯视图较方便
6
⒉ 螺钉装配图的简化画法
t
l bm
0.5d 螺钉长度：l计=bm+t
bm:
钢： bm=d 铸铁: bm=1.25d或1.5d 铝: bm=2d
b
D+t1
注: t1 —轮毂上键槽深度
b —键槽宽度 t1、b可按孔径D从标准中查出。
18
四、 销 联 接
(一)销的功用、种类及标记
⒈ 销的功用 销主要用于零件之间的定位，也可用于零件之
间的联接，但只能传递不大的扭矩。
⒉ 销的种类 ⒊ 销的标记
圆柱销 圆锥销
公称直径10mm，长50mm的B型圆柱销
23
⑵ 两圆柱齿轮啮合的画法
画图要点：
★在非圆投影的剖视图 中，两轮节线重合， 画点划线。齿根线画 粗实线。齿顶线画法 为一个轮齿为可见， 画粗实线，一个轮齿 被遮住，画虚线。
★在投影为圆的视图中， 两轮节圆相切，齿顶 圆画粗实线，齿根圆 画细实线或省略不画。
（注：标准齿轮的节圆=分度圆。） 24
螺纹紧固件及连接画法
简化标记: 螺柱 GB/T 898 M12×60 螺纹规格d=M12、公称长度l=60 mm、 性能等级为常用的4.8级、不经表面处理、 bm=1.25d、两端均为粗牙普通螺纹的B 型双头螺柱。 当螺柱为A型时，应将螺柱规格大小 写成“AM12×60”。
完整标记: 螺钉 GB/T 65-2000M10×60-4.8-A
2.螺钉装配图的简化画法
螺钉用于不经常拆卸和受力较小的连接中， 按用途可分为连接螺钉和紧定螺钉。
连接螺钉
螺钉连接演示
螺钉装配图的简化画法
l bm
螺钉长度： l计=bm+
0.5d
bm: 钢： bm=d
铸铁: bm=1.25d或1.5d
铝: bm=2d
公称长度 l 为查表得l计相近值。
沉头螺钉的公称长度是螺钉的全长。
0.3d
2 l
★ 被连接件的孔径=1.1d ★ 两块板的剖面线方向相反
★ 螺栓、垫圈、螺母按不剖画
1 ★ 螺栓的有效长度按下式计算
l计= 1+ 2+0.15d(垫圈厚) +0.8d(螺母厚)+0.3d
计算后查表取标准值
螺纹紧固件公称长度 l 的确定
螺栓公称长度l ≈δ1+δ2+h(垫圈厚)+m(螺母厚) +0.3d
都与规格d（或D）建立一定的比例关系，并按此比
例画图称为比例画法。工程实践中常用比例画法。
a.螺栓的比例画法
规定标记： 螺栓GB/T 5780 M12×80 螺栓
长度
简化 画法：
b.螺母的比例画法
规定标记： 螺母 GB/T 6170 M12
国标号 螺纹规格
简化画法：
完整标记: 螺钉 GB/T 65-2000M10×60-4.8-A
2.螺钉装配图的简化画法
螺钉用于不经常拆卸和受力较小的连接中， 按用途可分为连接螺钉和紧定螺钉。
连接螺钉
螺钉连接演示
螺钉装配图的简化画法
l bm
螺钉长度： l计=bm+
0.5d
bm: 钢： bm=d
铸铁: bm=1.25d或1.5d
铝: bm=2d
公称长度 l 为查表得l计相近值。
沉头螺钉的公称长度是螺钉的全长。
0.3d
2 l
★ 被连接件的孔径=1.1d ★ 两块板的剖面线方向相反
★ 螺栓、垫圈、螺母按不剖画
1 ★ 螺栓的有效长度按下式计算
l计= 1+ 2+0.15d(垫圈厚) +0.8d(螺母厚)+0.3d
计算后查表取标准值
螺纹紧固件公称长度 l 的确定
螺栓公称长度l ≈δ1+δ2+h(垫圈厚)+m(螺母厚) +0.3d
都与规格d（或D）建立一定的比例关系，并按此比
例画图称为比例画法。工程实践中常用比例画法。
a.螺栓的比例画法
规定标记： 螺栓GB/T 5780 M12×80 螺栓
长度
简化 画法：
b.螺母的比例画法
规定标记： 螺母 GB/T 6170 M12
国标号 螺纹规格
简化画法：
螺纹紧固件、键、销的连接画法PPT文档36页
6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿
螺纹紧固件、键、销的 连接画法
6、纪律是自由的第一条件。——黑格 尔 7、纪律是集体的面貌，集体的声音， 集体的 动作， 集体的 表情， 集体的 信念。 ——马 卡连柯
8、我们现在必须完全保持党的纪律， 否则一 切都会 陷入污 泥中。 ——马 克思 9、学校没有纪律便如磨坊没有水。— —夸美 纽斯
10、一个人应该：活泼而守纪律，天 真而不 幼稚， 勇敢而 鲁莽， 倔强而 有原则 ，hank you
螺纹紧固件及连接画法
复
习
螺纹的规定画法 3．螺纹连接的画法 剖视图中，旋合部分应按外螺纹的 画法绘制，其余部分仍按各自的画法表 示。粗、细实线应分别对齐。
复
解释标记： Rc 3/4
习
Rp1/2－LH
M16×I.5LH—6H
导 入 新 课
在各种机械和设备中，常用螺栓、 螺柱、螺钉以及螺母、垫圈等螺纹紧固 件，由这些螺纹紧固件可组成三种常见
复
习
螺纹的规定画法 1．外螺纹的画法 大径用粗实线画，小径用细实线画
（圆画3/4圈），螺纹终止线用粗实线画，
剖面线必须画到粗实线处。螺杆倒角为圆
的投影不画。
复
习
螺纹的规定画法 2．内螺纹的画法
大径用细实线画（圆画3/4圈），小径用粗 实线画，螺纹终止线用粗实线画，剖面线必须 画到粗实线处。螺孔倒角为圆的投影不画。 不可见螺纹的所有图线（轴线除外）均用 虚线绘制。 不穿通的螺孔，分别画出钻孔深度与螺孔 深度，底部的锥顶角画成120°（粗实线画）。
(4)螺钉连接
(1)画螺纹紧固件连接时的规定
螺柱连接画法：
① 螺柱旋入端的螺纹终止线与两个被连接件 的接触面画成一条线； ② 螺孔可采用简化画法，即仅按螺孔深度画 出，而不画钻孔深度。 说明： ① 旋入端的长度bm与材料有关，钢或青铜 取bm=d；铸铁取bm=1.25d；铝等软金属取 bm=2d ② 螺孔深度l1=bm +0.5d 钻孔深度l2 =bm +d
小
结
1. 熟悉螺纹紧固件及规定标记； 2. 掌握螺栓连接、螺柱连接0、62
的连接形式：螺栓连接、螺柱连接和螺
钉连接。
四、螺纹紧固件
１．常用螺纹紧固件的种类和标记 ２．螺纹紧固件的连接画法
机械工程图学-键连接的画法,销连接的画法,齿轮啮合的画法
Wang chenggang
8-27/106
8.2 标准件的表示法—8.2.6齿轮啮合的画法
图8-17 蜗杆、蜗轮的主要参数及其规定画法
Wang chenggang
8-28/106
8.2 标准件的综合运用
标准件的综合应用
Wang chenggang
7-29/106
8.2 标准件的综合运用
标准件的综合应用
Wang chenggang
7-30/106
8.2 标准件的综合运用
标准件的综合应用
Wang chenggang
7-31/106
8.2 标准件的综合运用
标准件的综合应用
Wang chenggang
7-32/106
本节课的重点：普通平键连接的画法。
滚动轴承的画法。
画“普通平键连接”应注意哪些问题？
Wang chenggang
7-7/106
8.2 标准件的表示法—8.2.3 螺纹紧固件连接的画法
作业
《机械工程图学基础教程习题集》 P100: 2 、 P101
Wang chenggang
7-8/106
8.2 标准件的表示法—8.2.3 螺纹紧固件连接的画法
作业
《机械工程图学基础教程习题集》 P104、 P105
啮合条件：模数相等。 特点：齿轮作回转运动，齿条作直线运动。
齿条
齿轮
图8-15 齿轮与齿条啮合的画法
Wang chenggang
8-24/106
8.2 标准件的表示法—8.2.6齿轮啮合的画法
轮齿制作在圆锥体上，用于传递两相交轴之间的回转运 动和动力。
为了便于设计计算和制作，国标规定以大端模数为 基准计算和确定其他参数。
机械制图-螺纹、销、键的画法[学习培训]
![机械制图-螺纹、销、键的画法[学习培训]](https://img.taocdn.com/s3/m/f27017794afe04a1b071ded7.png)
车刀内退刀槽外退刀槽车刀17特选材料4螺纹的种类螺纹连接螺纹纹传动螺纹纹特种螺纹纹普通螺纹m锥螺纹管螺纹g粗牙螺纹细牙螺纹梯形螺纹t锯齿形螺纹b自攻螺钉用螺纹18特选材料联联接接螺螺纹纹传传动动螺螺纹纹mgtrb粗牙细牙螺螺纹管管螺纹梯形螺纹锯锯齿形螺纹普普通是最常用的联接螺纹用于细小的精密或薄壁零件用于水管油管气管等薄壁管子上用于管路的联接
• 螺纹终止线用粗实线表示 。
• 不管是内螺纹还是外螺纹，其剖视图或断 面图上的剖面线都必须画成粗实线。
• 当需要表示螺纹收尾时，螺尾部分的牙底
线与轴线成30°。 特选材料%
20
1、外螺纹画法
大径线画粗实线
倒角圆不 画
小径线画细实线且画到倒角内 小径≈0.85d
螺纹终止线画粗实线
特选材料%
21
2、内螺纹画法
特选材料%
34
常用的螺纹连接件有：
六角头螺栓
双头螺柱
平垫圈
螺母
开槽圆柱头螺钉
开槽沉头螺钉 圆柱头内六角螺钉
特选材料%
锥端紧定螺钉
35
螺纹连接件的比例画法：
绘制螺纹连接件的零件图和装配图时，可按零 件的规定标记（即标准件代号） ，从有关标准中 查出绘图所需的尺寸，但为了提高绘图速度，通 常采用比例画法，即螺纹紧固件的各有关尺寸都 取成与螺纹大径d成一定比例。
特选材料%
50
注意：
双 头
1、螺柱的旋入端必须
螺
全部地旋入螺孔内。
L bm
柱 连 接 画
2、旋入端的螺纹终止线 应与两个被连接零件的 接触面平齐。
法
3、螺纹孔的深度应大于
旋入端长度，螺孔深一
般是bm+(0.3-0.5)d。
• 螺纹终止线用粗实线表示 。
• 不管是内螺纹还是外螺纹，其剖视图或断 面图上的剖面线都必须画成粗实线。
• 当需要表示螺纹收尾时，螺尾部分的牙底
线与轴线成30°。 特选材料%
20
1、外螺纹画法
大径线画粗实线
倒角圆不 画
小径线画细实线且画到倒角内 小径≈0.85d
螺纹终止线画粗实线
特选材料%
21
2、内螺纹画法
特选材料%
34
常用的螺纹连接件有：
六角头螺栓
双头螺柱
平垫圈
螺母
开槽圆柱头螺钉
开槽沉头螺钉 圆柱头内六角螺钉
特选材料%
锥端紧定螺钉
35
螺纹连接件的比例画法：
绘制螺纹连接件的零件图和装配图时，可按零 件的规定标记（即标准件代号） ，从有关标准中 查出绘图所需的尺寸，但为了提高绘图速度，通 常采用比例画法，即螺纹紧固件的各有关尺寸都 取成与螺纹大径d成一定比例。
特选材料%
50
注意：
双 头
1、螺柱的旋入端必须
螺
全部地旋入螺孔内。
L bm
柱 连 接 画
2、旋入端的螺纹终止线 应与两个被连接零件的 接触面平齐。
法
3、螺纹孔的深度应大于
旋入端长度，螺孔深一
般是bm+(0.3-0.5)d。
8.2.2 螺纹紧固件的连接画法_机械制图_[共3页]
![8.2.2 螺纹紧固件的连接画法_机械制图_[共3页]](https://img.taocdn.com/s3/m/c151ff9ccf84b9d529ea7a25.png)
第8章标准件和常用件
137
8.2.2螺纹紧固件的连接画法
螺纹紧固件连接的基本形式有：螺栓连接、双头螺柱连接、螺钉连接。
采用哪种连接应按需要选择。
下面分别介绍各种连接的画法。
1．螺栓连接
螺栓主要用于连接不太厚并能钻成通孔的两个零件，如图8-15所示。
画螺栓连接图时，应根据各零件的标记，按其相应标准中的各部分尺寸绘制。
但为了方便作图，通常可按其各部分尺寸与螺栓大径d 的比例关系近似画出，如图8-15（b ）所示，其比例关系如表8-3
所示。
图8-15螺栓及其连接画法
表8-3螺栓紧固件近似画法的比例关系部
位
尺寸比例部
位
尺寸比例部位
尺寸比例螺栓b =2d e =2d R =1.5d c =0.1d k =0.7d d 1=0.85d R 1=d
s 由作图决定
螺母
e =2d R =1.5d
m =0.7d R 1=d r 由作图决定s 由作图决定
垫圈
h =0.15d d 2=2.2d 被连接件
D 0=1.1d
画螺栓连接图应注意以下几点。
（1）当剖切平面通过连接件的轴线时，螺栓、螺母及垫圈等均按不剖绘制。
（2）在剖视图中，两相邻零件的剖面线方向应相反。
但同一零件在各个剖视图中，其剖面线倾斜方向和间距应相同。
螺纹紧固件、键、销的连接画法共36页文档
ห้องสมุดไป่ตู้ 谢谢你的阅读
❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
螺纹紧固件、键、销的连接画法
11、获得的成功越大，就越令人高兴 。野心 是使人 勤奋的 原因， 节制使 人枯萎 。 12、不问收获，只问耕耘。如同种树 ，先有 根茎， 再有枝 叶，尔 后花实 ，好好 劳动， 不要想 太多， 那样只 会使人 胆孝懒 惰，因 为不实 践，甚 至不接 触社会 ，难道 你是野 人。(名 言网) 13、不怕，不悔(虽然只有四个字，但 常看常 新。 14、我在心里默默地为每一个人祝福 。我爱 自己， 我用清 洁与节 制来珍 惜我的 身体， 我用智 慧和知 识充实 我的头 脑。 15、这世上的一切都借希望而完成。 农夫不 会播下 一粒玉 米，如 果他不 曾希望 它长成 种籽； 单身汉 不会娶 妻，如 果他不 曾希望 有小孩 ；商人 或手艺 人不会 工作， 如果他 不曾希 望因此 而有收 益。-- 马钉路 德。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
t1
t2
l
画图步骤：
先画俯视图较方便
螺柱联接装配图的比例画法
l
bm
t
螺柱长度: l计= t +0.15d+0.8d+0.3d
bm同螺钉, 由被联接件的 材料决定。
紧定螺钉联接装配图的比例画法
紧定螺钉分锥端、 柱端、平端三种。
锥端紧定螺钉靠 端部锥面顶入机件上 的小锥坑起定位、固 定作用。 柱端紧定螺钉利 用端部小圆柱插入机 件上的小孔或环槽起 定位、固定作用。 平端紧定螺钉靠 其端平面与击机件的 摩擦力起定位作用。
Ⅱ 0.2d d 0.4d Ⅱ 2.5:1 0.25d Ⅰ Ⅰ 2.5:1
键 联 接
一、键的功用、种类及标记
⒈ 键的功用 用键将轴与轴上的传动件(如齿轮、皮 带轮等)联接在一起，以传递扭矩。
轴
键 皮带轮
⒉ 键的种类
普通平键
半圆键
钩头楔键
⒊ 键的标记 例：标记: 键 16×100 GB1096-79 表示：圆头普通平键(A)型 宽度=16mm 长度=100mm
轴
轴套
零件2
齿
轮Leabharlann 传递运动和动力 ★作用 改变轴的转速与转向 圆柱齿轮 用于两平行轴的传动。 ★种类 圆锥齿轮 用于两相交轴的传动。 用于两交叉轴的传动。 蜗轮蜗杆
圆柱齿轮
圆锥齿轮
蜗轮蜗杆
一、圆柱齿轮
⒈ 圆柱齿轮各部分的名称
齿距P
齿顶高ha 齿根高hf
2.圆柱齿轮的画法 ⑴ 单个圆柱齿轮的画法 画图要点： ★齿顶圆画粗实线。 齿根圆 ★分度圆画点划线。 ★齿根圆在剖视图 中画粗实线，在 端视图中画细实 线或省略不画。 ★在非圆投影的剖 视图中轮齿部分 不画剖面线。
联轴器装配图（未安装标准件之前）
联轴器装配过程模型
螺纹紧固件
常用的螺纹紧固件有：螺栓、螺钉、螺柱、 螺母和垫圈等。由于这类零件都是标准件，通常 只需用简化画法画出它们的装配图，同时给出它 们的规定标记。 标记方法按“GB”有关规定。
⒈ 六角螺母 规定标记： 例：
螺母 GB/T 6170 M12
●
代号： ① 代号的构成：
按顺序由前置代号、基本代号、后置代号 构成。
② 基本代号
基本代号表示轴承的基本类型、结构和尺 寸，是轴承代号的基础。 基本代号由轴承类型代号、尺寸系列代号 和内径代号构成。 基本代号通常用4 位数字表示，从左往右 依次为： ★第一位数字是轴承类型代号。如下表所示：
轴 承 类 型 代 号
销 联 接
销的功用、种类及标记
⒈ 销的功用 销主要用于零件之间的定位，也可用于 零件之间的联接，但只能传递不大的扭矩。
⒉ 销的种类 圆柱销 圆锥销
⒊ 销的标记 公称直径10mm，长50mm的B型圆柱销 标记：销 GB119-86 B10×50
销联接的画法
⒈ 圆柱销联接
圆柱销
⒉ 圆锥销联接
零件1 圆锥销
齿顶圆
分度圆
⑵ 两圆柱齿轮啮合的画法 画图要点：
★在非圆投影的剖视图 中，两轮节线重合， 画点划线。齿根线画 粗实线。齿顶线画法 为一个轮齿为可见， 画粗实线，一个轮齿 被遮住，画虚线。
★在投影为圆的视图中， 两轮节圆相切，齿顶 圆画粗实线，齿根圆 画细实线或省略不画。
（注：标准齿轮的节圆=分度圆。）
特征画法
常用滚动轴承的规定画法和特征画法
轴承名称 结 构 形 式 及代号 推力 球轴承 GB/T 301-1995
类型代号5 主要参数 D 、d 、T
规定画法
特征画法
滚动轴承的通用画法
滚动轴承端面视图的画法
装配图中滚动轴承的画法
代号 轴承类型
0 1 2 3 4 5 6 7 8 N U QJ
双列角接触轴承 调心球轴承 调心滚子轴承和推力调心滚子轴承 圆锥滚子轴承 双列深沟球轴承 推力球轴承 深沟球轴承 角接触轴承 推力圆柱滚子轴承 圆柱滚子轴承 外球面球轴承 四点接触球轴承
★第二位数字是尺寸系列代号。 尺寸系列是指同一内径的轴承具有不同的 外径和宽度，因而有不同的承载能力。 ★右边的两位数字是内径代号。 当内径尺寸在20-480mm范围内时， 内径尺寸=内径代号5 。 如：轴承代号 6204 6—类型代号（深沟球轴承）。 2—尺寸系列（02）代号。 04—内径代号（内径尺寸=045=20mm）。
二、滚动轴承的画法
●
●
d、D、B 根据轴 承代号在画图前查标 准确定。
A/2
滚动轴承是标准件，在 装配图中通常采用简化 画法(比例画法）。 d (内径) 主要参数 D (外径) B (宽度)
深沟球轴承简 化画法：
B A/2 D 60° d B/2
A
滚动轴承的画法
(1) 规定画法或特征画法 (2)通用画法
螺纹紧固件、键、销连接
根据图中所注尺寸及标准件的名称、国标，选择适当规格的标准 件，完成安装上标准件之后的联轴器的装配图，并在标准件名称 后标上标准件的规格。 解：
（1）螺栓连接：图中螺栓孔为Φ7，故选用公称直径为6的螺栓、螺母及垫圈， 由查表得螺母厚5.2，垫圈厚1.6，螺栓的公称长度应大于（18+5.2+1.6+1.8） =26.6，取为30，即螺栓的规格为M6×30。 （2）键连接：选定健的基本尺寸为5,根据尺寸23查表确定键的长度为20， 即键的规格为5×5 × 20，其画法可参考附表图例。 （3）销连接：根据Φ4及Φ35从附表可直接选取销的公称尺寸为4×35，因销 与孔是配合关系，故销的两侧均应画一条线。 （4）紧定螺钉连接：从Φ35及Φ17可知，紧定螺钉连接处的壁厚为9，从附 表选取公称长度为10，故紧定螺钉的规格为M5×10，画图时，紧定螺钉的锥 端应顶住轴上的锥孔。 标准件规格确定后，画出安装上标准件的联轴器装配图，并将标准件的规格 标于各标准件名称之后，如图所示。
国标号 螺纹规格
简化画法：
0.8d
2d
其中： d=螺纹大径
⒉ 六角头螺栓
规定标记：例： 螺栓GB/T 5780 M12×80
0.1d×45°
简化画法：
0.7d
2d （由设计决定） l
螺栓长度
⒊ 垫圈
规格 指用于M12的 螺栓或螺钉
1.1d 2.2d
规定标记： 例： 垫圈GB/T 97.1 12
简化画法：
⑶ 齿轮和齿条啮合的画法
齿轮直径无限大时，齿顶圆、齿根圆、分度 圆和齿廓都变成直线，齿轮成为齿条。 齿轮与齿条啮合的画法与齿轮啮合画法基本 相同。
滚 动 轴 承
一、滚动轴承的结构、分类及代号
●
●
结构 由内圈、外圈、滚动 体和保持架组成。 分类
外 圈 滚 珠 内 圈
保持架 按其承受的载荷方向分为： ☆向心轴承—主要承受径向力 ☆推力轴承—主要承受轴向力 ☆向心推力轴承 同时承受径向力和轴向力
0.15d
d
⒋ 螺钉
规定标记： 例： 螺钉GB/T 65 M12×l
开槽圆柱 头螺钉
1.5d 0.2d
0.1d×45°
简化画法：
0.3d 0.6d
l
2d
d
螺纹紧固件装配图的画法 螺栓装配图的简化画法
0.3d
★ ★ ★ ★
被连接件的孔径=1.1d 两块板的剖面线方向相反 螺栓、垫圈、螺母按不剖画 螺栓的有效长度按下式计算 l计=t1+t2+0.15d(垫圈厚) +0.8d(螺母厚)+0.3d 计算后查表取标准值
16
100
二、键联接的画法
⒈ 平键联接的画法：
纵向剖切 按不剖画 键 横向剖切 画剖面线
轮
轴
⒉ 半圆键联接的画法：
⒊ 钩头楔键键联接的画法：
轴上键槽画法及尺寸注法
L b
注: t—键槽深度 b—键槽宽度 b、t、L可按轴径d 从标准中查出。
d-t
d
轮毂上键槽画法及尺寸注法
b D+t1
注:
t1 —轮毂上键槽深度 b —键槽宽度 t1、b可按孔径D从标准中查出。
常用滚动轴承的规定画法和特征画法
轴承名称 及代号 结构形式 规定画法 特征画法
深沟球 轴承 GB/T 276-1994
类型代号6 主要参数 D、d、B
常用滚动轴承的规定画法和特征画法
轴承名称 结 构 形 式 及代号 圆锥滚子 轴承 GB/T 297-1994
类型代号3 主要参数 D、d、T
规定画法
