STM32处理器内部结构

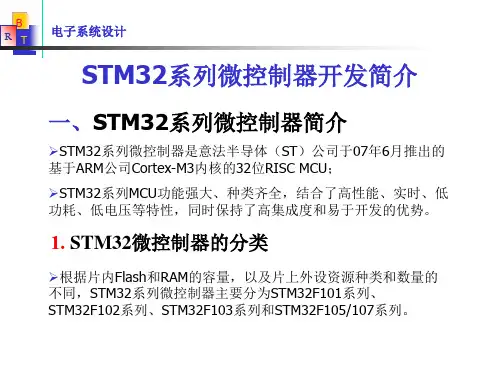

4-STM32系列微控制器开发简介
杰出的功耗控制
代码在F1ash中以72 MHz的全速运行时，如果外部时钟开启，处理器仅消耗27 mA 电流； 待机状态时极低的电能消耗，典型的耗电值仅为2μA； 提供2.0～3.6 V的低电压工作能力，使CPU可以运用于电池供电系统。
B R T
电子系统设计
出众及创新的外设
可达12 Mbit／s的USB接口、高达4.5 Mbit／s的USART接口、可达18 Mbit／s的SPI 接口、可达400 kHz的I2C接口、最大翻转频率为18 MHz的GPIO、可使用最高72 MHz 时钟输入的PWM定时器、可达48 MHz的SDIO接口、从8 kHZ至96 kHz的I2S接口、 转 换时间为1μs，多达3个12位ADC、2通道12位DAC、2个独立的CAN接口、10/100 Mbit/s 自适应、硬件IEEE 1588规范的以太网接口。
B R T
电子系统设计
STM32处理器 分类：
B R T
电子系统设计
Cortex-M3 CPU 36/72 MHz
闪存 接口
最大512KB 闪存存储器 最大64KB SRAM
JTAG/SW 调试 嵌入式跟踪宏单元 嵌套向量中断控制器 1个系统时基定时器 多达12个DMA通道 SDIO SD/SDIO/MMC/CE-ATA CRC校验 桥
ARM
ARM公司于2007年推出的嵌人式开发工具MDK，是用来开发基于ARM内核微控 制器的嵌人式应用程序的开发工具； ARM公司的RealView编译工具集是面向ARM技术的编译器中，能够提供最佳性 能的一款编译工具；
B R T
电子系统设计
Keil MDK
Keil MDK集Keil公司的IDE环境μVision和ARM公司的RealView编译工具RVCT两 者优势于一体，提供了包括C编译器、宏汇编、链接器、库管理和一个功能强 大的仿真调试器在内的完整开发方案，通过一个集成开发环境（μVision）将这 些功能组合在一起； Keil MDK也是目前为数不多的完全支持Cortex-M3处理器开发的企业级开发工 具，并内含STM32F10x系列处理器片上外设固件库（Firmware Library）和完 整的数据手册； μVision当前最高版本是μVision4，它的界面和常用的微软VC++的界面相似， 界面友好，易学易用，适合不同层次的开发者使用。
stm32f103zet6工作原理
stm32f103zet6工作原理
STM32F103ZET6是一款基于ARM Cortex-M3处理器的微控制器。
其工
作原理主要包括内核和IO口两部分。
内核是数据处理中心，类似于人的大脑，负责处理数据。
STM32F103ZET6的内核可以理解为单片机处理器中负责处理数据的电路。
IO口是输出、输入口，是双向的，既可作输入也可作输出。
STM32F103ZET6有144个引脚，其中有112个IO口，一般IO口都能耐
5V，即外部连接的外设输入5V电压不会对IO口有损害。
并且支持调试，SWD和JTAG调试。
此外，该微控制器还有复位电路和稳压模块等功能。
复位电路使电路从某一个确定的状态开始，如果电路工作在卡死等状态，可以使用复位功能来使电路恢复最初的状态（程序未跑起来的状态）。
稳压模块将供电电压VCC转
换为单片机工作电压VDD = 。
以上信息仅供参考，如需了解更多信息，建议查阅相关书籍或咨询专业人士。
《STM32单片机仿真开发实例》教学课件 1.3 STM32的内部构造
对于STM32F103R6而言，BOOT0引脚即60号引脚，BOOT1引脚即28号引脚 （PB2）。
Peripherals（片上外设映射地址）位于Block2中，起始地址0x4000 0000。
由于STM32使用C语言开发程序，因此程序与数据的存储地址完全由编译器自动分 配，无需人为干预。
定义变量，比如：
int a=12; 编译器为变量a自动分配一个4字节的SRAM空间并赋予初值12。 定义常量，比如：
const int b=23;
当变量b为常量时，编译器为变量b自动分配一个4字节的ROM空间并赋予初值23。
1.3.2 STM32的启动（BOOT）模式
STM32F103系列单片机具有三种启动方式，如下表所示，分别为从Main Flash memory（主闪存）启动、从System memory（系统存储器）启动和从Embedded SRAM（内置静态随机存储器）启动。
1.3.3 时钟树
STM32片内外设较多，为了实 现低功耗设计，允许用户对各种 外设的时钟信号进行配置，由此 构成了如右图所示的时钟树。
STM32内部采用了PLL（ Phase-Locked Loop，锁相环）技 术，可以将总线频率最高倍频至 72MHz。
To be continued...
Flash ROM（用于存放程序）位于Block0中，地址范围0x0800 0000~0x0801 FFFF ，STM32F103R6地址范围0x0800 0000~0x0800 7FFF（共计32KB）;

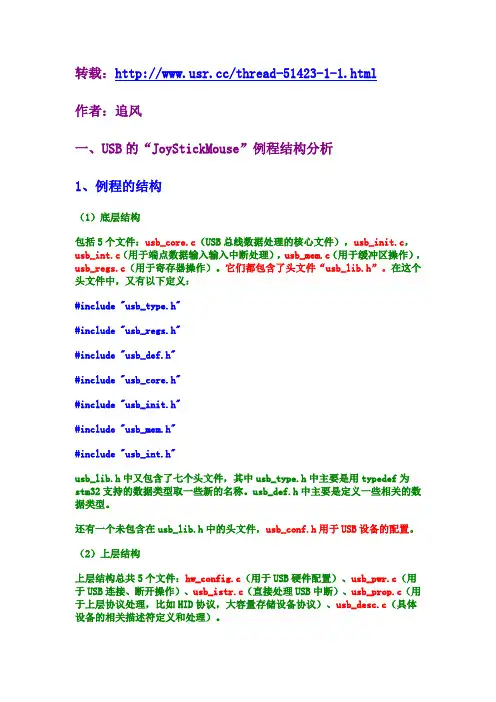

STM32官方USB例程JoyStick详解
转载：/thread-51423-1-1.html作者：追风一、USB的“JoyStickMouse”例程结构分析1、例程的结构（1）底层结构包括5个文件：usb_core.c（USB总线数据处理的核心文件），usb_init.c，usb_int.c（用于端点数据输入输入中断处理），usb_mem.c（用于缓冲区操作），usb_regs.c（用于寄存器操作）。
它们都包含了头文件“usb_lib.h”。
在这个头文件中，又有以下定义：#include "usb_type.h"#include "usb_regs.h"#include "usb_def.h"#include "usb_core.h"#include "usb_init.h"#include "usb_mem.h"#include "usb_int.h"usb_lib.h中又包含了七个头文件，其中usb_type.h中主要是用typedef为stm32支持的数据类型取一些新的名称。
usb_def.h中主要是定义一些相关的数据类型。
还有一个未包含在usb_lib.h中的头文件，usb_conf.h用于USB设备的配置。
（2）上层结构上层结构总共5个文件：hw_config.c（用于USB硬件配置）、usb_pwr.c（用于USB连接、断开操作）、usb_istr.c（直接处理USB中断）、usb_prop.c（用于上层协议处理，比如HID协议，大容量存储设备协议）、usb_desc.c（具体设备的相关描述符定义和处理）。
可见，ST的USB操作库结构十分清晰明了，我先不准备直接阅读源代码。
而是先利用MDK的软件模拟器仿真执行，先了解一下设备初始化的流程。
2、设备初始化所做的工作（1）Set_System(void)这个是main函数中首先调用的函数，它位于hw_config.c文件中。

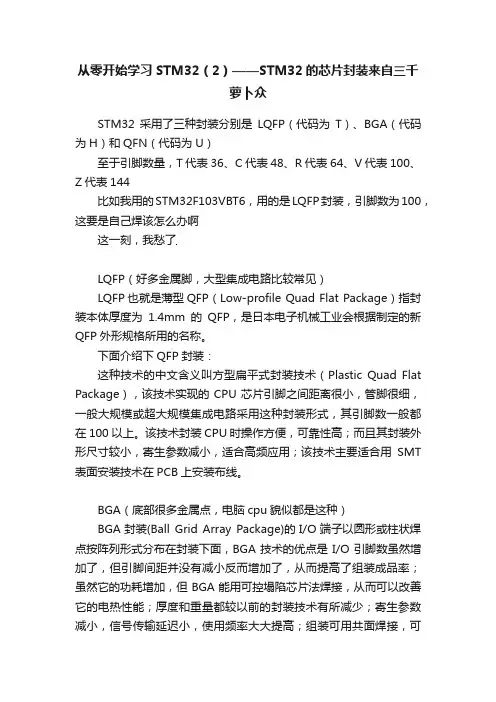

从零开始学习STM32（2）——STM32的芯片封装来自三千萝卜众
从零开始学习STM32（2）——STM32的芯片封装来自三千萝卜众STM32采用了三种封装分别是LQFP（代码为T）、BGA（代码为H）和QFN（代码为U）至于引脚数量，T代表36、C代表48、R代表64、V代表100、Z代表144比如我用的STM32F103VBT6，用的是LQFP封装，引脚数为100，这要是自己焊该怎么办啊这一刻，我愁了LQFP（好多金属脚，大型集成电路比较常见）LQFP也就是薄型QFP（Low-profile Quad Flat Package）指封装本体厚度为1.4mm的QFP，是日本电子机械工业会根据制定的新QFP外形规格所用的名称。
下面介绍下QFP封装：这种技术的中文含义叫方型扁平式封装技术（Plastic Quad Flat Package），该技术实现的CPU芯片引脚之间距离很小，管脚很细，一般大规模或超大规模集成电路采用这种封装形式，其引脚数一般都在100以上。
该技术封装CPU时操作方便，可靠性高；而且其封装外形尺寸较小，寄生参数减小，适合高频应用；该技术主要适合用SMT 表面安装技术在PCB上安装布线。
BGA（底部很多金属点，电脑cpu貌似都是这种）BGA封装(Ball Grid Array Package)的I/O端子以圆形或柱状焊点按阵列形式分布在封装下面，BGA技术的优点是I/O引脚数虽然增加了，但引脚间距并没有减小反而增加了，从而提高了组装成品率；虽然它的功耗增加，但BGA能用可控塌陷芯片法焊接，从而可以改善它的电热性能；厚度和重量都较以前的封装技术有所减少；寄生参数减小，信号传输延迟小，使用频率大大提高；组装可用共面焊接，可靠性高。
BGA封装技术可详分为五大类：1.PBGA（Plasric BGA）基板：一般为2-4层有机材料构成的多层板。
Intel系列CPU中，Pentium II、III、IV处理器均采用这种封装形式。
2.CBGA（CeramicBGA）基板：即陶瓷基板，芯片与基板间的电气连接通常采用倒装芯片（FlipChip，简称FC）的安装方式。
第2章-STM32单片机结构和最小系统
可选项
工作温度范围
芯片类型：F——通封用装快信闪，息L——低电压（1.65～
3.6V），WFL—AS—H无容线量系统芯片。
引脚数目
芯片子系列 引脚数目：R——B6— —43—P2I1KN2B8，KFBlFas—Fhla（—sh小2（容0中P量容I）N量，，芯）8G，—片—4——类—64—型K1B6KFBlasFhla（sh中（容小量容）量，）C，——6—
ADC2 GPIOD PWR SPI2/I2S
USART1 GPIOE BKP IWDG
SPI1 EXT1 CAN1 WWDG
TIM1 AFIO CAN2 RTC
GPIOA
I2C2 TIM7
GPIOB
I2C1 TIM6
UART5 TIM5
UART4 TIM4
USART3 TIM3
USART2 TIM2
APB2 预分频
/1,2,4,8,16
最大72MHz 外设时钟使能
PCLK2 APB2外设
TIM1,8 APB预分频=1乘
1，否则乘2
ADC预分频 /2,4,6,8
TIMxCLK TIM1，8 外设时钟使能 ADCCLK,最大14MHz ADC1,2,3
/2 时钟输出 MCO
MCO
PLLCLK HIS HSE SYSCLK
System 总线：将Cortex-M3 内核的 System 总线（外设总线）连接到总线矩阵；
总线结构中各单元的功能
DMA 总线：将DMA 的 AHB 主控接口与总线 矩阵相连； 总线矩阵：用于连接三个主动单元部件和三个 被动单元,负责协调和仲裁Cortex-M3 内核和 DMA 对 SRAM 的访问，仲裁采用轮换算法。 AHB/APB 桥：两个 AHB/APB 桥在 AHB 和 2 个 APB 总线之间提供完全同步连接。
STM32内部结构
1 STM32系统结构要想深刻理解STM32的存储器，需要首先知道STM32的系统结构。
如Figure 1，是STM32系统结构框图。
根据STM32 Reference manual (RM0008)中的描述，如图：可以得知STM32系统结构的组成，每一个模块更为详细的内容，请参考相关文档。
RM0008文档中可以看出，STM32采用的是Cortex-M3内核，因此，有必要了解Cortex-M3的存储器结构。
图中还可以看出，Cortex-M3是通过各个总线和Flash、SROM相连接的。
2 STM32内核（Cortex-M3）的结构以下是Cortex-M3模块框图：该Cortex-M3内核通过I-Code、D-Code、System总线与STM32内部的Flash、SROM相连接的，该种连接情况直接关系到STM32存储器的结构组织；也就是说，Cortex-M3的存储器结构决定了STM32的存储器结构。
这里可能说的比较笼统，可以这样理解：Cortex-M3是一个内核，自身定义了一个存储器结构，ST公司按照Cortex-M3的这个存储器定义，设计出了自己的存储器结构；但是ST公司的STM32的存储器结构必须按照Cortex-M3这个定义的存储器结构来进行设计。
举个例子：我买了一个做饭的调料盒子，有三块区域（假设存储器分为3块），上面分别标有盐（Flash）、糖（SROM）、味精（Peripheral）；此时，该调料盒子并没有任何意义（对应Cortex-M3内核）；我按照标签放入特定品牌、特定分量的盐（Flash）、糖（SROM）、味精（Peripheral），产生一个有实际意义的调料盒（各类Cortex-M3内核的芯片，如STM32）。
期间，调料位置不能放错，但可以不放。
由上面的例子可以看出，空的调料盒子决定了有意义的调料盒子存放调料的结构。
因此，只要了解空盒子的存储结构，就可以很清楚的明白当有调料时的用法了。
STM32入门之文件结构
STM32入门之文件结构在开始STM32的开发之前，了解其文件结构对于编写和组织代码非常重要。
文件结构是指将代码和资源组织在文件夹和文件中的方式。
一个良好的文件结构能够提高代码的可维护性、可扩展性和可读性。
下面是一个典型的STM32文件结构示例：1. Core文件夹：这个文件夹包含了一些核心的STM32的系统文件，例如启动文件、链接脚本文件等。
启动文件包含了一些处理器的初始化代码，用于设置操作模式、初始化中断向量表等。
链接脚本文件定义了代码和数据在存储器中的位置和排列方式。
2. Drivers文件夹：这个文件夹包含了所有的外设驱动文件。
每个外设都有对应的C文件和头文件，用于控制和配置外设。
这些外设包括GPIO（通用输入输出）、USART（串行通信）、SPI（串行外设接口）等。
3. Inc文件夹：这个文件夹包含了所有的头文件。
头文件是用于声明和定义变量、函数和数据结构的文件。
每个源文件都应该包含所需的头文件。
4. Src文件夹：这个文件夹包含了所有的源文件。
源文件包含了实际的代码和功能的实现。
这些文件可以包括主函数、外设初始化函数、中断处理函数等。
5. Middlewares文件夹：这个文件夹包含了一些中间件（middleware），用于简化开发过程和提供一些高级功能。
这些中间件可以包括操作系统、文件系统、图形库等。
6. Libraries文件夹：这个文件夹包含了一些标准的STM32库文件，用于提供一些常用的函数和方法。
这些库文件可以包括数学函数、字符串处理函数、操作系统函数等。
7. Tools文件夹：这个文件夹包含了一些用于开发和调试的工具。
这些工具可以包括编译器、调试器、仿真器等。
