单片机设计教案-项目7 任务2：单片机与显示器接口——LED大屏幕显示 - 副本

MOV MOV MOV NEXT_COL： MOV MOV RL
0030H
DPTR，#TAB ；定义表首地址
ROW，#01H ；行单元的初始内容
DOT，#00H ；00H送DOT
R7，#08H
A，ROW
P2，A ；行单元内容送P2口，选中某一行
A
；A的内容左移
单片机应用技术
MOV
MOV MOVC MOV LCALL INC DJNZ SJMP TAB： DB
例7.3 编写程序，在如图7.8所示的8×8 LED大屏幕上显示雨伞图形。
单片机应用技术
图7.8 8×8 LED大屏幕的应用
单片机应用技术
解：根据题意分析，程序设计如下：
ROW EQU 30H
；行单元地址定义
DOT EQU 31H
；DOT地址定义
ORG 0000H
AJMP MAIN
ORG MAIN： MOV
0E7H，0E7H
单片机应用技术
DELAY_1MS： MOV R4，#250 ；延时子程序
D0：
NOP
NOP
DJNZ R4，D0
RET
END
从上述例题可以看出，8×8 LED点阵大屏幕可方便地显
ቤተ መጻሕፍቲ ባይዱ
示一些简单的图形。下面对8×8 LED点阵大屏幕的结构进
行介绍。
单片机应用技术
1．8×8 LED点阵简介 8×8 LED点阵的外观及引脚图如图7.9所示，其等效电
R7，#255
ROW，#01H DOT，#00H R7，#8
单片机应用技术
；行单元地址定义
；设置表格首地址；设置显示字符数为；10个；设置每个字符显示；的次数为255次；指向第一行；00→DOT ；设置扫描行的次数

单片机教案(中职打印)

单片机教案（中职打印）第一章：单片机概述教学目标：1. 了解单片机的定义、发展历程和分类。

2. 掌握单片机的基本组成原理和应用领域。

3. 熟悉单片机的发展趋势和未来应用。

教学内容：1. 单片机的定义和发展历程。

2. 单片机的分类和特点。

3. 单片机的基本组成原理。

4. 单片机的应用领域。

5. 单片机的发展趋势和未来应用。

教学方法：1. 讲授法：讲解单片机的定义、发展历程、分类和特点。

2. 案例分析法：分析单片机的应用领域和发展趋势。

教学资源：1. PPT课件：介绍单片机的定义、发展历程、分类和特点。

2. 案例素材：提供单片机在不同领域的应用案例。

教学评价：1. 课堂问答：检查学生对单片机定义、发展历程、分类和特点的理解。

第二章：单片机的基本组成教学目标：1. 掌握单片机的基本组成元件及其作用。

2. 了解单片机的内部结构和外部接口。

3. 熟悉单片机的指令系统和工作原理。

教学内容：1. 单片机的基本组成元件。

2. 单片机的内部结构。

3. 单片机的外部接口。

4. 单片机的指令系统。

5. 单片机的工作原理。

教学方法：1. 讲授法：讲解单片机的基本组成元件、内部结构和外部接口。

2. 实验演示法：展示单片机的指令系统和工作原理。

教学资源：1. PPT课件：介绍单片机的基本组成元件、内部结构和外部接口。

2. 实验器材：单片机实验板和编程器。

教学评价：1. 课堂问答：检查学生对单片机的基本组成元件、内部结构和外部接口的理解。

2. 实验报告：评估学生对单片机指令系统和工作原理的掌握程度。

第三章：单片机编程基础教学目标：1. 掌握单片机编程的基本概念和步骤。

2. 熟悉单片机编程语言和语法规则。

3. 学会使用编程器进行单片机程序的和调试。

教学内容：1. 单片机编程的基本概念和步骤。

2. 单片机编程语言：C语言和汇编语言。

3. 单片机编程语法规则。

4. 编程器的作用和使用方法。

5. 单片机程序的和调试。

教学方法：1. 讲授法：讲解单片机编程的基本概念、步骤和语法规则。

单片机教案(讲稿)

单片机教案(讲稿)第一章：单片机概述1.1 单片机的定义与发展历程介绍单片机的概念及其发展历程讲解单片机在我国的应用与发展现状1.2 单片机的组成与结构介绍单片机的组成结构，包括CPU、存储器、输入/输出接口等讲解单片机的硬件系统设计与应用1.3 单片机的特点与分类讲解单片机的主要特点，如体积小、成本低、功耗低等介绍单片机的分类及应用领域第二章：单片机编程基础2.1 计算机组成原理与数制转换讲解计算机组成原理，包括二进制、八进制、十六进制等数制转换方法介绍ASCII码、GB2312等字符编码标准2.2 单片机指令系统与编程语法讲解单片机的指令系统，包括数据传输、逻辑运算、算术运算等指令介绍单片机编程语法，如寄存器、立即寻址、间接寻址等2.3 程序设计方法与技巧讲解程序设计方法，包括顺序结构、分支结构、循环结构等介绍编程技巧，如变量命名、代码优化、模块化设计等第三章：单片机接口技术3.1 并行接口设计与应用讲解并行接口的原理与设计方法介绍并行接口在单片机中的应用案例，如键盘、LED显示等3.2 串行接口设计与应用讲解串行接口的原理与设计方法介绍串行接口在单片机中的应用案例，如串口通信、USB接口等3.3 其他接口技术介绍讲解ADC、DAC、PWM等接口技术的原理与应用介绍这些接口技术在单片机中的应用案例第四章：单片机应用系统设计4.1 系统设计流程与方法讲解单片机应用系统设计的流程，包括需求分析、硬件选型、软件设计等介绍系统设计方法，如模块化设计、层次化设计等4.2 硬件系统设计与调试讲解硬件系统设计的方法与技巧介绍硬件调试工具与方法，如示波器、逻辑分析仪等4.3 软件系统设计与调试讲解软件系统设计的方法与技巧介绍软件调试工具与方法，如调试器、仿真器等第五章：单片机项目实践5.1 项目实践概述讲解项目实践的目的与意义介绍项目实践的内容与要求5.2 项目实践案例一：温度控制系统讲解温度控制系统的原理与设计方法介绍使用单片机实现温度控制的具体步骤与技巧5.3 项目实践案例二：智能家居系统讲解智能家居系统的原理与设计方法介绍使用单片机实现智能家居的具体步骤与技巧5.4 项目实践案例三：小型讲解小型的原理与设计方法介绍使用单片机控制小型的具体步骤与技巧展望单片机技术在未来的发展趋势与应用前景第六章：单片机中断与定时器/计数器6.1 中断系统讲解单片机的中断系统概念、类型及优先级介绍中断服务程序的编写方法与中断响应过程6.2 定时器/计数器原理讲解定时器/计数器的结构、工作模式及编程方法介绍定时器/计数器在工业控制中的应用案例6.3 中断与定时器/计数器应用实例结合具体案例，讲解中断与定时器/计数器在实际项目中的应用第七章：单片机串行通信技术7.1 串行通信基础讲解串行通信的概念、分类及标准介绍串行通信的物理层、数据链路层及网络层协议7.2 单片机串行通信接口讲解单片机串行通信接口的原理与编程方法介绍单片机串行通信在各种应用场景中的案例7.3 串行通信技术应用实例结合具体案例，讲解串行通信技术在实际项目中的应用第八章：单片机接口扩展技术8.1 并行扩展技术讲解并行扩展芯片的选型及接口设计方法介绍并行扩展在存储器、IO接口等方面的应用8.2 串行扩展技术讲解串行扩展芯片的选型及接口设计方法介绍串行扩展在ADC、DAC、显示模块等方面的应用8.3 接口扩展技术应用实例结合具体案例，讲解接口扩展技术在实际项目中的应用第九章：单片机嵌入式系统设计9.1 嵌入式系统概述讲解嵌入式系统的概念、特点及分类介绍嵌入式系统的设计流程与方法9.2 嵌入式操作系统讲解嵌入式操作系统的概念、特点及分类介绍常见的嵌入式操作系统及其应用案例9.3 嵌入式系统设计实例结合具体案例，讲解嵌入式系统在实际项目中的应用第十章：单片机技术发展趋势与应用前景10.1 单片机技术发展趋势讲解单片机技术的发展趋势，如性能提升、集成度增加等介绍新兴的单片机技术，如片上系统（SoC）、物联网（IoT）等10.2 单片机应用前景探讨单片机技术在各个领域的应用前景，如工业控制、智能家居、医疗设备等分析单片机技术对我国经济社会发展的重要意义重点和难点解析重点环节一：单片机的定义与发展历程单片机作为微控制器的核心，其定义和发展历程是理解微控制器应用的基础。

单片机原理及接口技术(C51编程)第5章与显示器、开关、键盘接口设计

7
图5-2 单片机控制的流水灯
8
{
for(t=0;t<120;t++);
}
}
void main( )
//主程序
{
P1=0xfe;
//向P1口送出点亮数据
while (1)
{
delay( 500 );
//500为延时参数，可根据实际需要调整
P1=_crol_(P1,1) ; // 函数_crol_(P1,1)把P1中的数据循环左移1位
} }
//左移初值赋给temp
// temp中的数据取反后送P1口 // 延时 // temp 中数据左移一位 // 赋右移初值给temp
// temp中的数据取反后送P1口 // 延时 // temp 中数据右移一位
14
程序说明：注意使用移位运算符“>>”、“<<”与使用循环左移函数 “_crol_”和循环右移函数“_cror_” 区别。左移移位运算“<<”是将高位丢弃，低位补0 ；右移移位运算、“>>”是将低位丢弃，高位补0。而循环左移函数“_crol_” 是将移出的高位再补到低位，即循环移位；同理循环右移函数“_cror_” 是将移出的低位再补到高位。
}
void main( )
//主函数
{
while (1)
{
unsigned char temp; //定义临时变量temp
P1=0xff; //P1口低4位置1，作为输入;高4位置1，发光二极管熄灭
temp=P1&0xf0;
//读P1口并屏蔽低4位，送入temp 中
temp=temp>>4;

单片机与数码管的接口技术及实现方法

单片机与数码管的接口技术及实现方法数码管是一种常见的数字显示设备，广泛应用于各种电子设备中。

在许多应用中，单片机与数码管的接口是非常关键的一环。

本文将介绍单片机与数码管的接口技术及实现方法。

一、数码管的原理和种类数码管是一种数字显示设备，它由多个数字显示单元组成，每个数字显示单元又由若干个发光二极管（LED）组成。

数码管的常见种类有共阳数码管和共阴数码管。

共阳数码管是指数码管共有一个公共的阳极，每个数字单元的LED的阴极分别接地，通过给指定的数字单元的阳极加电压来使其发光。

共阴数码管则与共阳数码管正好相反，每个数字单元的LED的阳极分别接电源正极，通过将指定的数字单元的阴极接地来使其发光。

二、单片机与数码管的接口技术要实现单片机与数码管的接口，需要了解数码管的工作原理以及单片机的IO口的工作方式。

单片机的IO口是用来与外部器件进行数据交互的，可以作为输入和输出使用。

在接口设计中，可将单片机的IO口作为输出端口，将数码管的各个位选端和段选端连接到单片机的IO口。

1. 共阳数码管的接口对于共阳数码管，需要连接每个数字单元的阳极到单片机的IO口，通过给指定的数字单元的阳极加电压来显示相应的数字。

在单片机的IO口上输出高电平表示该数字单元发光，输出低电平表示不发光。

同时，还需要设计一个多路复用电路，用来逐位选择显示的数字。

2. 共阴数码管的接口对于共阴数码管，需要将每个数字单元的阴极连接到单片机的IO口，通过将指定的数字单元的阴极接地来显示相应的数字。

在单片机的IO口上输出低电平表示该数字单元发光，输出高电平表示不发光。

也需要设计一个多路复用电路来逐位选择显示的数字。

三、实现方法下面将分别介绍共阳数码管和共阴数码管的实现方法。

1. 共阳数码管的实现方法共阳数码管的接口实现方法如下：步骤一：连接数码管的阳极到单片机的IO口，选择一个IO口作为位选端，将其连接到数码管的位选端。

其余的IO口作为段选端，每个IO口连接到数码管一个数字单元的段选端。

单片机教案(数码管显示器接口技术)[1]123

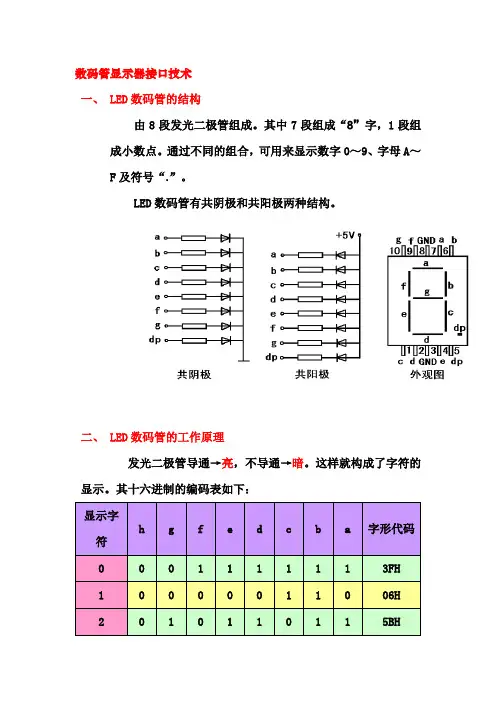

数码管显示器接口技术一、 LED数码管的结构由8段发光二极管组成。
