MSP-FET430UIF仿真器使用说明

合集下载

LSD-FET430UIF仿真器下载程序的过程

LSD-FET430UIF仿真器下载程序的过程
2011.03.30
1．安装驱动
先把仿真器插在usb口，然后系统自动查找硬件，从光盘安装驱动。

如果没有自动安装。

则安装文件在光盘的Driver\WinXP这个文件夹内。

安装完了之后，在电脑的硬件管理里面应该能看到，如下图的状态，端口（COM和LPT）的那个栏目。

2.安装msp430的软件
iar版的，版本号是4.11B,在安装过程中需要用到破解文件WE430_4.11B_iarkg 这个文件夹里面的文件。

注意需要和下图相似，License number抄到开始的一个步骤的一个横框，License key抄到后面的一个步骤的一个大框，然后确定。

3.设置软件
先打开一个设计项目比如图中的Test3. 然后选择菜单里面的project里面的options 到里面设置如下图，就是设置Debugger（仿真器）的连接为USB型的。

然后选择ok。

4.开始仿真
在菜单project里面的最下面，Debug，就可以进入仿真界面，此时运行仿真，如果是第一次设置，可能有个设置窗体。

以后就不会出现了，如果出现设置窗体，点击确定即可。

稍等。

就出现了仿真的界面。

图中浅绿色的箭头所指就是当前仿真运行的语句。

按F5键全速运行，或者是从Debug的菜单里面选择第一项Go全速运行。

5.结束仿真
在菜单Debug里面的Stop Debugging就结束了仿真，此时程序就烧写到芯片里面了。

UIF使用说明V3.0

MSP430UIF使用说明VER3.02010-12-01目录一、功能特点描述 (1)二、 JTAG连接 (1)三、驱动安装 (3)四、软件设置 (10)五、固件升级 (13)六、 BSL编程使用方法 (17)七、烧断熔丝功能 (21)八、其他相关知识点 (25)九、常见问题及解决方法 (27)十、注意事项 (29)一、功能特点描述1、对MSP430 FLASH全系列单片机进行编程和在线仿真；2、完全兼容德州仪器原厂MSP-FET430UIF开发工具；3、采用德州仪器标准的2×7 PIN标准连接器；4、USB口取电，不需要外接电源，通过板上的跳线帽给目标板或用户板提供3.3V（最大500mA）电源；加跳线帽表示给目标板供电，不加表示不供电。

5、支持IAR430、GCC以及TI一些第三方编译器集成开发环境下的实时仿真、调试、单步执行、断点设置、存储器内容查看修改等；6、支持JTAG、SBW（2 Wire JTAG）接口；7、支持BSL编程（目前不支持部分单片机）。

BSL编程是对MSP430单片机进行加密（即烧断熔丝）后再进行编程的唯一解决方案。

8、支持固件升级功能。

9、下载固件时不需要额外的编程器，下载固件随心所欲，无需担心编程器固件版本不符。

二、JTAG连接仿真器与目标板连接方法一般有两种，四线接法和两线接法，其中四线接法适用于绝大部分430，而两线接法主要用于2系列的部分430，这两种接法如下图所示：图1 四线JTAG连接方式图2 两线JTAG连接方式以上两种接法是TI官方网站上提供的接线方法，以MSP430F2012T的两线制接法为例，在使用我们的仿真器进行连接时，可以对电路进行简化，经过测试可以正常下载，MSP430F2012T单片机甚至可以不焊接32K的晶振也可以正常下载，连接方式如下图3所示：图3 仿真器和MSP430F2012T单片机两线JTAG连接方式三、驱动安装电脑如果之前没装过430UIF的驱动，则在初次使用时需要安装驱动，其步骤如下：1．插上仿真器，电脑检测发现新硬件并弹出如下图标界面：并提示是否可以连接到windows update上搜索驱动，在这里选择否，见下图：2．选择从列表或指定位置安装，见下图：3．浏览安装驱动，找到IAR for MSP430的安装路径，在\drivers\TIUSBFET\WinXP 文件下，现以我电脑上所安装路径举例说明，驱动在D:\IAR Systems\EmbeddedWorkbench 4.2Evaluation\ 430\drivers\TIUSBFET\WinXP图如下：4．安装时会提示说未通过验证，不用理会，点继续安装即可。

FET430UIF使用说明书

安装使用说明书 FET430UIF闪电电子工作室1、概述FET430UI内部原理与TI官方的MSP430仿真器（MSP-FET430UIF）完全相同，可随着调试软件的升级而自动更新固件,保证良好的兼容性和稳定性。

仿真器支持MSP430 FLASH型全系列单片机仿真调试，采用USB接口，兼容并口调试工具，适用于没有并口的笔记本电脑调试MSP430系列单片机，更适合并口调试器的升级。

2、功能特点１）对MSP430FLASH全系列单片机进行编程和在线仿真；２）完全兼容德州仪器原厂MSP-FET430UIF开发工具；３）采用德州仪器标准的2×7 PIN标准JTAG连接器；４）USB口取电，不需要外接电源，并能给目标板或用户板提供1.8~4V （250mA）电源(电压值在调试软件里面设置,比如IAR430里面的仿真器设置界面就可以设定)；５）支持IAR430、AQ430、HI-TECH、GCC以及TI一些第三方编译器集成开发环境下的实时仿真、调试、单步执行、断点设置、存储器内容查看修改等；６）支持程序烧写读取和熔丝烧断功能；７）支持JTAG、SBW（2 Wire JTAG）接口；８）支持固件升级功能。

3、使用前注意事项本FET430UIF出厂时内置的固件版本对应IAR for MSP430的版本是V3.42A，安装驱动程序前请请确保您已经安装了IAR for MSP430 V3.42A及以上版本。

关于如何降版本进行使用，请联系闪电电子工作室，针对不同的情况将会有不同的方案，联系方式见下。

4、TIUSBFET驱动程序的安装A：将FET430UIF连到PC机的USB口,使用此FET430UIF前请确保您的PC 机已经安装上了支持TIUSBFET驱动的IAR for MSP430软件。

B：WINDOWS应找到如“MSP-FET430UIF -JTAG Tool”的新硬件，如图1所示：图1C：硬件向导应会自动运行并弹出“找到新的硬件向导”的对话窗口，然后选择相应选项继续“下一步” ，如图2所示：图2D：选择“从列表或指定位置安装（高级）” ，如图3所示：图3E：然后指示硬件向导驱动程序的位置，选择“在搜索中包括这个位置” ，如图4所示，此时应确认您已经安装了IAR for MSP430 3.42A以上的编译软件，点击浏览找到TIUSBFET的位置，默认安装的话是在C盘的C:\Program Files\IAR Systems\Embedded Workbench4.0\430\drivers\TIUSBFET\WinXP目录下，此驱动适合Windows XP的操作系统，也同样适合Windows 2000和Windows Vista的操作系统，继续“下一步”。

MSP430UIF仿真器使用说明

伯乐电子MSP430-UIF全功能仿真器使用说明书2011-09一、功能描述✧USB 接口的 JTAG 仿真器；✧对 MSP430 FLASH 全系列单片机进行编程和在线仿真；✧完全兼容德州仪器原厂 MSP-FET430UIF 开发工具；✧采用德州仪器标准的 2¡7 PIN(IDC-14)标准连接器；✧支持IAR430、AQ430、HI-TECH、GCC 以及TI 一些第三方编译器集成开发环境下的实时仿真、调试、单步执行、断点设置、存储器内容查看修改等；✧支持程序烧写与读取；✧支持 JTAG、SBW（2 Wire JTAG）接口；✧支持固件升级功能。

二、JTAG 连接仿真器 14PIN 的连接头定义（注意第一脚的方向）。

①TI标准4线JTAG接口，（有些比如5系列需要接第8脚TEST引脚）图1：Signal Connections for 4-Wire JTAG Communication②仿真器SBW的接线【以msp430f2010举例】：仿真器--- msp430f2010VCC --- VCCGND --- GNDTDO --- RSTTCK --- TESTSBW接线方式只需要直连即可，目标板的RST、TEST线路上不能有电容、上拉电路等器件。

图2：Signal Connections for 2-Wire JTAG Communication (Spy-Bi-Wire)三、安装IAR软件：首先安装IAR软件，安装好后设备管理器中，端口下会识别到如下设备：无须再次安装驱动即可直接使用仿真器安装说明：首先运行EW430-IAR-430-510.exe，点击下一步，直到出现下图对话框，要求输入license，此时打开光盘内的注册机IAR kegen PartA.exe，如下图，选择product为430 v5.1，输入注册机内的LICENSE number内容到上图红框中，点击next：此时在下图的框中，输入注册机内的LICENSE key。

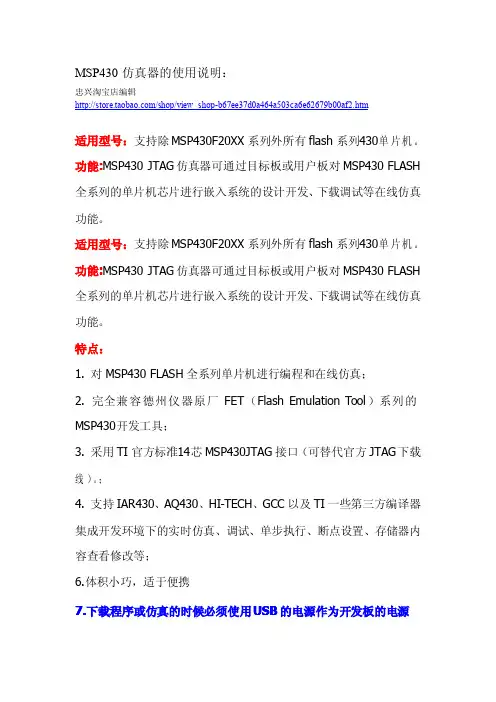

MSP430仿真器的使用说明

MSP430仿真器的使用说明：忠兴淘宝店编辑/shop/view_shop-b67ee37d0a464a503ca6e62679b00af2.htm适用型号：支持除MSP430F20XX系列外所有flash系列430单片机。

功能:MSP430JTAG仿真器可通过目标板或用户板对MSP430FLASH 全系列的单片机芯片进行嵌入系统的设计开发、下载调试等在线仿真功能。

适用型号：支持除MSP430F20XX系列外所有flash系列430单片机。

功能:MSP430JTAG仿真器可通过目标板或用户板对MSP430FLASH 全系列的单片机芯片进行嵌入系统的设计开发、下载调试等在线仿真功能。

特点：1.对MSP430FLASH全系列单片机进行编程和在线仿真；2.完全兼容德州仪器原厂FET（Flash Emulation Tool）系列的MSP430开发工具；3.采用TI官方标准14芯MSP430JTAG接口（可替代官方JTAG下载线）。

；4.支持IAR430、AQ430、HI-TECH、GCC以及TI一些第三方编译器集成开发环境下的实时仿真、调试、单步执行、断点设置、存储器内容查看修改等；6.体积小巧，适于便携7.下载程序或仿真的时候必须使用USB的电源作为开发板的电源JTAG仿真器接口图仿真器的电路图：（TI标准电路）为了布板的方便，本仿真器的电路在选用74HC244的管脚时和本电路存在差异，但不影响任何功能。

IRA软件上有三个地方需要设置，没设置好下载不了程序。

设置如下：代码编译好后，在工作空间里面可以看到我们保存的项目的名称，用鼠标在项目的根目录上点击右键。

并选择option。

设置1：在Device里选择开发板的目标芯片Debugger.设置3：单击Category 中的Debugger 中的FET Debugger 中的Connection ,选择Texas TexasInstrumentInstrument LPT-IF.。

MSP-FET430UIF仿真器安装使用说明

图1.1Step2.鼠标双击上面的红色图标“EW430-EV-web-5201”进行IAR软件的安1.6图1.7Step7.如图1.8所示，将图1.6中生成的“License key”框下面的内容（包含#）复制到图中的“License Key”处，然后点“Next”按钮，进入下一步。

图1.8Step8.如图1.9所示，默认软件会装入C盘。

若用户需要修改路径，请点击“Custom”，选择合适的安装路径，采用英文路径（路径中请勿出现中文）。

图2.1如果您的系统不能自动安装，您可以按下面的操作方法手动安装：Step1. 将 USB JTAG 的连接线与电脑的 USB 端口相连接，弹出如下对话框见图2-2，选择“从列表或制定位置安装（高级）（S）”，Setp3. 如图 2-4，驱动程序在安装。

Setp4. 完成之后浏览设备管理器，会发现多了一个MSP-FET430UIF-VCP (COMx)，如下图此时已经成功安装 MSP430 USB FET 仿真器了。

图3.1Step2.打开一个测试项目，以光盘MSP430F149最小系统资料中的参考例程为例。

如图3.2：图3.3Step3.鼠标右键点击工程文件，弹出如下图3.4对话框。

图3.4Step4.在图3.4所示界面下，点击“Options”即可设置相关仿真工作参数。

如3.5所示，选择正确的设备处理器“MSP430F149”.图3.5Step5.在“Linker”处的“Output”设置“Format”选项，仿真选择“Debug图3.6图3.7 Step7：点击OK，仿真就可以开始了。

图3.8六、量产BSL功能烧写设置MSP-FET430UIF仿真器支持带FLASH的全系列MSP430单片机的BSL编程功能。

其具体支持的芯片由下载软件决定。

BSL操作步骤：正确连接仿真器与电脑以及目标板。

电脑采用USB口与仿真器连接，仿真器与目标板的连接采用杜邦线。

电气连接示意图如下图4.1（以MSP430F149为例）。

MSP430UIF使用说明

MSP430-UIF仿真器使用说明一. 功能描述０、USB接口的JTAG仿真器。

USB口取电，不需要外接电源，并能给目标板或用户板提供3.3V（300mA）电源；１、对MSP430 FLASH全系列单片机进行编程和在线仿真；２、完全兼容德州仪器原厂MSP-FET430UIF开发工具；３、可在线升级，烧熔丝加密。

４、采用德州仪器标准的2×7 PIN(IDC-14)标准连接器；５、支持IAR430、AQ430、HI-TECH、GCC以及TI一些第三方编译器集成开发环境下的实时仿真、调试、单步执行、断点设置、存储器内容查看修改等；６、支持程序烧写读取和熔丝烧断功能；７、支持JTAG、SBW（2 Wire JTAG）接口；８、支持固件升级功能。

二. JTAG连接与目标板相连的14PIN的连接头定义见仿真器外壳（注意第一脚的方向）。

仿真器与目标板连接方法如图所示：（详细请参考文件IAR FET Users Guide slau138d.pdf）图1 Signal Connections for 4-Wire JTAG Communication图2 Signal Connections for 2-Wire JTAG Communication (Spy-Bi-Wire) 三. 硬件安装1．插上仿真器，计算机就会发现新硬件如图3图3 安装第一步2．选择“从列表或指定位置安装”，点击下一步，如图4找到驱动存放位置图4 查找驱动3．安装驱动图5 安装驱动4．安装完成就可以使用了，在您的电脑里就会多一个串口如图6，不一定都是COM4。

图6 设备管理器位置四. IAR设置图7 打开在工程选项如上图图8 在IAR选择设备五. 烧熔丝（初学者最好不要用这个，注意熔丝烧断后单片机就不能在线仿真了）本USB仿真器具有烧熔丝功能，在某些版本的开发环境中能够烧断熔丝（如图9所示），所以在调试时注意不要误操作。

图9 在IAR V3.42A开发环境下调试模式中烧熔丝命令菜单在网上有第三方软件如MspFet可以很方便的通过仿真器对单片机进行编程和烧熔丝，这个软件的下载地址为：http://kurt.on.ufanet.ru/下载MspFet软件如当前版本为MspFet_16007_devel.zip到硬盘，解压；将仿真器对应版本的IAR安装目录下的msp430.dll和hil.dll两个文件（如图10）复制到MspFet的目录下（如图11），就可以进行操作了。

MSP-FET430UIF仿真器使用说明

MSP-FET430UIF 仿真器使用说明目录1.功能描述2.JTAG连接关系3.IAR开发环境的安装4.仿真器驱动的安装5.配置仿真器及仿真方法5.1编译程序5.2正确设置仿真器的参数5.3如何用msp430仿真器调试程序5.4第三方软件下载程序6.注意事项7.常见问题答解1. 功能描述a. 本仿真器为USB接口的JTAG仿真器。

USB口从计算机取电，不需要外接源，并能针对不同需求给目标板或用户板提供1.8V～3.6V（300mA）电源。

b. 对MSP430低功耗flash全系列单片机进行编程和在线仿真.c. 完全兼容TI德州仪器原厂MSP-FET430UIF开发工具。

d. 支持在线升级，烧熔丝加密。

e. 采用TI德州仪器标准的2×7 PIN(IDC-14)标准连接器。

f. 支持IAR430、AQ430、HI-TECH、GCC 以及TI等一些第三方编译器集成开发环境下的实时仿真、调试、单步执行、断点设置、存储器内容查看修改等。

g. 支持程序烧写读取和熔丝烧断功能。

h. 支持JTAG、SBW（2 Wire JTAG）接口。

i. 支持固件升级功能。

2. JTAG连接关系仿真器与目标板上MSP430系列MCU的连接关系分为2线连接和4线连接，如下两图所示：（注意：JTAG 接口的定义描述也可以由下图得到）4 线连接关系示意图2 线连接关系示意图3. IAR开发环境的安装我以iar for msp430 5.5.为例，但是建议安装我们提供的iar for msp430 5.2；首先，运行“配套光盘:\ msp430软件\IAR安装软件及注册机iar for msp430 5.5.rar”解压并进行安装。

安装步骤如下图所示等待，直至出现如下图点击“next”直至如下图点击“next”直至如下图运行“配套光盘：\IAR安装软件及注册机for msp430 5.5文件夹中的IAR kegen PartA.exe 文件来获取上图的License#，如下图所示：将license number中的内容复制到License#中，点击next，获得如下图将注册机license key的内容复制到安装软件的license key中，安装目录默认。

FET430UIF常见问题及解决方法

图1 B．仿真的目标板如果使用仿真器供电，那么需要把目标板的电源连接
1
到仿真器的 VCCO，同时正确设置仿真器对目标板的供电电压，如图 2 所示；如果不使用仿真器供电，那么需要把目标板的电源连接到仿真器的 VCCI，以便仿真器能够检测到目标板的电源，从而设置内部缓冲器的最佳供电电压；当然不使用仿真器供电的时候，也
3、开始仿真的时候，软件提示找不到器件产生此现象的原因很多，请按以下步骤检测： A．如果你使用的单片机具有 2 种仿真接口（JTAG 和 SBW），比如 MSP430F2274，IAR 软件默认的是使用的 SBW 接口，如果你的硬件上使用的是 JTAG 接口那么需要在 IAR 仿真器的设置界面上进行相应的设置，如图 1 所示：
仿真器
目标板
TDO
SBWTDIO
TCK
SBWTCK
GND
GND
VCCO 和 VCCI 的使用根据具体情况进行连接
2
FET430UIF 常见问题及解决方法
编制：闪电电子工作室
版本：V1.1
1、安装仿真器驱动时出错:"INF 找不到所需的段落" 这是你系统装的是精简版 XP 系统的问题。打开 IAR 目录下 FET430UIF 的驱动程序，其下有 2 个 INF 文件：umpusbXP.inf 和 UmpComXP.inf，其中 umpusbXP.inf 中无 ClassInstall32 段，打开 UmpComXP.inf，把里面的“[ClassInstall32.NT] AddReg=PortsClass.NT.AddReg” 这 2 句话拷贝到 umpusbXP.inf 中，然后保存，重新安装驱动。如果仍然不能安装，请考虑安装完整版的 WINDOWS XP 系统。

430仿真器功能与常见问题解答

USB型 MSP430仿真器 FET430UIF 的功能：◆对MSP430FLASH全系列单片机进行编程和在线仿真；◆采用标准的14 PIN标准连接器；◆USB口取电，不需要外接电源，并能给目标板或用户板提供3.3V（330mA）；◆支持IAR430、AQ430、HI-TECH、GCC以及TI一些第三方编译器集成开发环境下的实时仿真、调试、单步执行、断点设置、存储器内容查看修改等；◆支持JTAG、SBW（2 Wire JTAG）接口；◆支持固件升级功能。

此仿真器完全兼容MSP-FET430UIF开发工具,在布线与布板中充分优化,保证了良好的兼容性和稳定性。

旺旺ID:5itek430仿真器常见问题解答1. 关于目标板供电，这个问题反映回来最多。

如果用仿真器供电，那么VCCI脚一定要接地。

VCCI是仿真器检测目标板电源的。

如果跟VCCO接在一起，很可能导致仿真器不输出电压，导致IAR报错，找不到芯片。

如果用外部电源供电，那么VCCI一定要接到目标板电源(一般是3.3V)，VCCO悬空，一定不要跟目标板电源相连，否则，有时可能会导致仿真器输出，两个电源短路，出现意想不到的情况；2. 系统中显示USB设备有问题：这个问题有可能是USB没有安装好，有时也可能系统问题。

安装的时候选择和电脑相匹配的驱动。

如果驱动装好了。

电脑重启一下可能就好了。

如果还不行。

换台电脑再试一下。

3. 有时430单片机可能在死机状态，导致仿真器通过JTAG查询时，没有响应，导致IAR不能下载。

这时，拔掉JTAG 14pin插座，断开目标板电源，过至少1min 时间，最好用镊子把目标板电源放电完，再插上JTAG插座，进行仿真。

4. 判断仿真器是否正常的一个简单的办法是：a) 硬件管理器中USB设备工作正常(显示为msp430uif COMx口)。

b), 插入USB后，电脑有识别到新硬件的声音指示（开外放）代表仿真器自检通过。

那么仿真器一般不会有问题了。

USB型MSP430仿真器使用说明

USB型MSP430仿真器使用说明1. USB型MSP430仿真器驱动安装1.1 USB型MSP430仿真器（MSP-FET430U-JTAG）的安装A：将MSP-FET430U-JTAG的USB调试接口与USB电缆连接到PC机的USB口B：windows应找到如“TUSB3410 Boot Device”的新硬件如图1所示：图 1C:硬件向导应会自动运行并弹出“找到新的硬件向导”的对话窗口，选择相应选项继续“下一步”，如图2所示：图 2D:选择“从列表或制定位置安装（高级）”，如图3所示：图 3E：然后指示硬件向导驱动程序的位置（仿真器资料\USBFET driver），继续“下一步”，如图4所示：图 4F：硬件向导会提示找到合适的驱动程序，此时出现“没有通过windows徽标测试”的警告信息，忽略警告信息，选择“仍然继续”，如图5所示：图 5G：然后安装向导提示安装完成，按“完成”确定，如图6所示：图 6I：关闭安装向导后，windows自动识别另一个硬件“Texas Instruments UMP Serial Port”串口，即“MSP-FET430U-JTAG”，如图7所示：图7J：找到新硬件后，硬件向导会再次启动，然后重复以上步骤，直至完成安装。

K：安装完成后会有一个“新硬件已安装并可以使用了”的提示，如图8所示：图82. IAR的安装及使用2.1 IAR的安装A：打开“MSP430-FET用户资料”中“ew430v4.11B”的文件夹，其中“ew430-ev-cd-411b.exe”为安装程序，“iarkg.exe”为注册机。

双击“ew430-ev-cd-411b.exe”开始安装，如图17所示：图17B：在弹出的安装窗口中点击“NEXT”如图18所示：图18C：点击“Accept”如图19所示：点击后如图20所示：图19图20D：这个时候会需要输入“License”，运行注册机软件“iarkg.exe”弹出如21图所示：图21E：在“Product”选项中选择“Embedded Workbench For Msp 430 v4.11B”如图22所示：图22F：在“License number”得到注册号，将其粘贴到图23的“License#”后图23G：将图22中“License key”里面的key文件粘贴到图24的“License key”中H：点击Next，出现如图25所示画面，接着点击Accept出现图示26所示，若更改安装路径，点击Browser…进行更改，否则按照默认路径安装，一直点Next，知道安装完成图示30。

FET430UIF常见问题及解决方法

FET430UIF常见问题及解决方法编制：闪电电子工作室版本：V1.01、安装仿真器驱动时出错:"INF找不到所需的段落"这是你系统装的是精简版的问题。

A．打开“控制面板–管理工具–服务”，查看“smart card是否启用”，没有的话，请手动启动。

如果“smart card”服务也无法启用，可检查“scardsvr”服务是否存在，且已经启动，如果没有启动请手动启动，然后设为“自动”；B．如果该服务不存在，则按以下步骤操作，单击“开始–运行”输入cmd 打开命令提示符窗口，先执行命令“scardsvr reinstall”，接着在执行命令“regsvr32 scardssp.dll”重新注册scardssp.dll。

接着进入服务，将“scardsvr”手动启用，并在属性中将启动方式改为“自动”；C．如果以上措施均告失败，说明您装的是ghost精简版系统，请更换操作非精简版系统光盘重新安装系统。

2、开始仿真的时候，软件提示找不到器件产生此现象的原因很多，请按以下步骤检测：A．如果你使用的单片机具有2种仿真接口（JTAG和SBW），比如MSP430F2274，IAR软件默认的是使用的SBW接口，如果你的硬件上使用的是JTAG接口那么需要在IAR仿真器的设置界面上进行相应的设置，如图1所示：图1B．仿真的目标板如果使用仿真器供电，那么需要把目标板的电源连接到仿真器的VCCO，同时正确设置仿真器对目标板的供电电压，如图2所示；如果不使用仿真器供电，那么需要把目标板的电源连接到仿真器的VCCI，以便仿真器能够检测到目标板的电源，从而设置内部缓冲器的最佳供电电压；当然不使用仿真器供电的时候，也可以不接电源引脚，那么这时候请在IAR里面将电压设置与目标板电压一致，如图2所示；但是请注意：请不要同时将仿真器的VCCO和VCCI连接在一起，否则会引起仿真失败！图2C．当使用SBW接口进行仿真的时候，注意SBWTDIO和SBWTCK引脚上不要使用电容。

MSP430-FET仿真器使用说明

MSP430-FET仿真器使用说明仿真器(FET)的砌件女装：h并口型仿鼻器(MSP-FET43OP-JTAG)的安装；将并口型仿真器(MSP-FET430P-JTAG)的并口通过25PIN芯电缆线与计算机的并口连接,同时通过14P1N的勵平电缆将用户适配器或目标板与仍真器的JTAG捕座相连，如图1所示：与冃标板柑连的14PIN的连接头定义如图2所从注意：如果出现仿貞•器（FET ）程序无法下载调试,请核对连接线足否连接好，适配器上足否安装了芯片。

计算机并口应设为EPP 或 ECP 模式，若不符，请在CMOS 中修改。

2、USB 型MSP43O 仿真器（MSP-FET43【）U-JTAG ）的安装： A ：将MSP-FET430U-JTAG 的USB 调试接I 丨与USBHi 缆线连到PC 机的USB 口。

B ： WINDOWS 应找到如 “ MSP-FET430UIF ・JTAG Idol ”的新硬件，如图3所示：Q 发現新陵件xMSP-FET430UIF JTAG ToolC ：硕件向导应会口动运行并弹出“找到新的硬件向导”的对话窗 II,然后选择相应选项继续“卜一步”，如削4所示：VCC_MSP NC XOUT TesWpp (ACLK) (ACLKEN) (TCLKEN)TDOfTDI TDkVpp TMS TCK GND RST/NMI NC图2欢迎使用找到新険件问导将逋刃在计賞机、W*S» CB « rindwi 显綸留站俺么尤许的苗况下廿舌际和兰前和更 4堀利iwshadew可皿權劲“Mr, VpitU “粉软啊"04.这一曲临次連疫设备rr⑴OW ■首吋不0>••击•下一步■ «».[下一古Op））「凰溥 ]D：选择“从列表或指定位置安装（高级）",如图5所示:E：然后指爪侦件向导驱动用序的位置（位于光盘屮USI3FET driver 11 录下），继续“下一步”，如图6所示F：硬件向导会提示找到合适的驱动程序,此时出现"没冇通过Windows®标测试”的警告信息•忽略警告倍息,选择“仍然继续” • 如图7所示：G：然后安装向导提示•安装定成，按“完成"确定，如图8所示:图8【；关闭安装向导Jn , WindowsH动识别另一个硬件"MSP-FET430UIF 串口，即为MSP-FET430U-JTAG'* ,如图9所示：图9J：找到新硕件后，硕件向导会再次启动，然后匝复以上步骤，直至安装完成。

MSP430硬件仿真教程

MSP430硬件仿真教程Powered by: 杨航^ ^_IAR 硬件仿真，简单地说，就是利用仿真器将MSP430的实验板直接与电脑连接，通过IAR ，将写好的程序即时下载到430板子内，使我们能即时的观察到程序运行的效果。

也能够实现逐步观察程序运行效果，设置断点，跳过循环等其他操作。

1.仿真的硬件连接很简单。

仿真器外接两线，生出两端。

一端USB 与电脑相连，另外一端排线找到板子上能插进去的口插进去就行了。

哈哈，够简单吧。

2.重点说一下IAR 仿真环境配置。

先看看一个打开的工程都有些什么：具体怎么配置呢。

下边：右击工程，选择options ….接着你就看到这个： ◆ 左边 Category 下面选择右边选择 Target ，，然后看到 Device 一项。

看到这个了吧，，，，毫不犹豫地点他。

然后你就能看到这个：我们目前需要选择的是： MSP430x1xx Family →→ MSP430F149找到了吧，，这不算太难是吧，如果你的 Device 现在是这样的，，我除了表示赞扬，还能说什么呢。

这一步操作成功后，就是这样的。

下面我们来看看Category 的FET Debugger我说的是她：看到了吧，，，最左侧，很明显。

我就想把这个教程写成傻瓜版的，如果觉得有点侮辱智商，那就原谅我，好吗、？？因为我想每一个人都能看懂，除了你之外的。

继续；看到Setup下面的Connection哪一项了吗、?那是我们的终点站。

哈哈就是她了：选择：Texas Instrument USB-IF，，，Congratulations!!!只要你的追求是基本应用的话，我可以负责的告诉你，仿真环境的设置在你释放的一刻就完成了。

3.都设置好了，怎么开始放真呢。

看到这些可爱的按钮了吧：倒数第二个，就是你把鼠标在他身上停留，他会告诉你她是；Download and Debug 的。

点她，，，，，，别犹豫。

如果一切还正常的话，你就看到这个：Tip：一些有用的小按钮就在左上角呢；你可以具体看看他们都是帮你干什么活儿的。

FET430UIF-V2.0使用说明书

MSP430 USB 仿真器MSP0FET430UIF-V2.0 DIY 说明书超越电子工作室2011.10.14目录一、仿真器简介 (3)二、硬件连接 (3)三、驱动安装 (4)四、固件升级 (9)五、软件设置 (13)六、BSL编程 (15)七、烧断熔丝 (28)八、常见问题及解决办法 (30)一、仿真器简介1、能对MSP430 FLASH全系列芯片进行在线仿真、编程；2、兼容利尔达及TI原厂MSP-FET430UIF仿真器；3、支持IAR、GCC等集成开发环境；4、USB接口供电，并能向外提供3.3V电源，最大电流300mA左右；5、采用TI标准14P连接器；6、支持BSL编程；7、支持固件升级；8、支持四线制JTAG和两线制SBW JTAG仿真；9、支持win7操作系统二、硬件连接仿真器与目标板连接方法通常为两种：四线制JTAG和两线制SBW；其中MSP430系列大部分芯片都采用四线制JTAG方式，部分芯片采用两线制SBW方式，也有部分芯片兼容四线制JTAG和SBW两种方式进行仿真和调试。

1、JTAG硬件连接示意图：图1 四线制JTAG连接图2、SBW硬件连接示意图：图2 两线制（SBW）JTAG连接图三、驱动安装z XP下驱动安装如果你的电脑以前没有装过MSP-FET430UIF驱动，则首次使用我们的仿真器时需要安装仿真器驱动，具体步骤如下：1、插上USB仿真器，仿真器电源指示灯亮起，电脑托盘区弹出提示框：发现新硬件如图3所示，并提示是否安装驱动如图4所示;图3 发现新硬件图2、选择从列表或指定位置安装驱动，如图5所示：图5 选择驱动图3、浏览驱动位置，找到驱动路径，驱动路径根据电脑IAR软件安装位置有所不同，以我的电脑为例，驱动在：D:\Program Files\IAR Systems\Embedded Workbench Evaluation 5.0\430\drivers\TIUSBFET\WinXP，如图6所示：温馨提示：驱动请安装ew430-ev-web-4201版本或者更低版本驱动，EW430-EV-web-5201版本的驱动不可用！图6 驱动路径图4、安装驱动时会提示未通过微软标准测试，点击仍然继续，如图7所示：图7 驱动测试提示5、完成以上步骤后，会提示发现新硬件：多串口卡，该处直接选择自动安装即可！安装完如图8所示：图8 串口卡安装完成图6、安装完这步之后，系统提示发现新硬件，如图9所示：图9 发现UIF图7、此时屏幕提示安装驱动，驱动路径和上次安装路径相同，操作步骤也相同，安装完之后，弹出图10所示界面：图10 UIF安装完成图8、点击完成，打开设备管理器，大家会发现多了一个串口和多功能串口卡，如图11所示：图11 设备管理器图温馨提示：经过测试和反馈发现部分电脑由于使用的精简版系统，在安装完驱动后，设备管理器中只有一个串口，没有发现多串口卡，且端口信息中包含VCP，该情况属于驱动为安装成功，仿真器不能正常使用！解决办法详见常见问题及解决方法篇。

MSP430USB仿真器(LSD-FET430UIF)升级到V3后在win7中无法安装驱动的解决方法

本人在利尔达购买了一台MSP430仿真器，在XP中可以正常使用，而在WIN7(32位)却无法安装驱动。

本人问了利尔达的工程师，却说这不是他们的问题是系统的问题，叫我在百度上找解决的方法，但按他的方法和问了淘宝上卖MSP430仿真器的卖家都不能解决问题。

后来，在某坛看到了网友写的《MSP-FET430UIF升级到V3，winxp, win7驱动无法安装的解决方法》终于解决问题了，看了他的文章，感同身受，对KongQuan专研和无私分享表示敬意，同时，把他的方法整理如下：
MSP430USB仿真器(FET430UIF)升级到V3后在win7中无法安装驱动如下图所示
首先下载驱动，里面有必须的subser.sys文件如下图，或者在网上下载“subser.sys”文件
然后查找安装日志：C:\windows\setupapi.dev文件，如下图所示
打开setupapi.dev文件，查找“usbser”如下图所示
手工拷贝“usbser.sys”到上图所示的“C:\windows\system32\drivers”目录下面，若显示的目录不存在就
须要手工创建了。

最后更新驱动(即重装)MSP430仿真器，驱动安装成功如下图所示，IAR安装路径也有驱动。

MSPFET配置及使用

MSPFET配置及使用MSPFET配置及使用KIYA设计的TXE610P、TXE690U、TXP700U、TXE705U、TXE708U、TXE709U工具可适应MSPFET环境的编程与加密应用。

MSPFET是俄罗斯工程师发布的一款免费编程环境，支持JTAG和BSL编程、熔断熔丝加密；支持TI及其兼容工具。

最新版本为V1.6.1007。

现在联线PC + TX工具 + 目标板。

在[Setup]中配置通信接口，从uv均可选择LPT并口应用于TXE610P；从v可选择[TIUSB]接口应用TXE690U、TXE705U、TXE708U、TXE709U；选w可应用于TXE690U、TXP700U。

点应用笔记查看关于MSPFET环境特别注意事项。

从上面选择好接口类型后，对于TXE610P，选择LTP1并口，如果您的PC有多个并口，需要确认TXE610P挂在哪个上面，不过这种情况很少见。

对于TXE690U、TXE705U、TXE708U、TXE709U，选择[TIUSB]端口......作为BSL工具的TXE690U、TXP700U，先到PC的【设备管理器】里确认串口号COMxx，如果串口号不在COM1-COM8范围，可手动调整以适应之。

其它参数保持默认值，有经验的工程师可以改变其配置以判断其功效......选择目标器件......装入目标代码到环境，注意匹配文件后缀名，否则装入出错......执行[Action]菜单内命令开始编程。

题外话：编程是对擦除、读取、写入、校验、查空、复位等一系列相关操作的统称，对所有半导体器件的编程都包括上述的N种（不一定是全部）操作......编程完毕，可以熔断熔丝加密，以保护目标代码不受非法存取。

TXE690U、TXE705U、TXE708U支持烧熔丝加密。

A特别应用笔记：1、某些MSP430器件的BSL注意事项在应用某些MSP430器件（经过测试的如MSP430F413），可能需要特别注意如下：应设置u BSL补丁V1.50为假，方可正确BSL操作。
