《电子技术基础》模拟试题
模拟电子技术基础试题汇总附有答案

模拟电子技术基础试题汇总一.选择题1.当温度升高时,二极管反向饱和电流将 ( A )。
A 增大B 减小C 不变D 等于零2. 某三极管各电极对地电位如图所示,由此可判断该三极管( D )A. 处于放大区域B. 处于饱和区域C. 处于截止区域D. 已损坏3. 某放大电路图所示.设VCC>>VBE, LCEO≈0,则在静态时该三极管处于( B )A.放大区B.饱和区C.截止区D.区域不定4. 半导体二极管的重要特性之一是( B )。
( A)温度稳定性 ( B)单向导电性 ( C)放大作用 ( D)滤波特性5. 在由NPN型BJT组成的单管共发射极放大电路中,如静态工作点过高,容易产生( B )失真。
( A)截止失真 ( B)饱和v失真 ( C)双向失真 ( D)线性失真6.电路如图所示,二极管导通电压UD=0.7V,关于输出电压的说法正确的是( B )。
A:uI1=3V,uI2=0.3V时输出电压为3.7V。
B:uI1=3V,uI2=0.3V时输出电压为1V。
C:uI1=3V,uI2=3V时输出电压为5V。
D:只有当uI1=0.3V,uI2=0.3V时输出电压为才为1V。
7.图中所示为某基本共射放大电路的输出特性曲线,静态工作点由Q2点移动到Q3点可能的原因是。
A:集电极电源+VCC电压变高B:集电极负载电阻RC变高C:基极电源+VBB电压变高D:基极回路电阻Rb变高。
8. 直流负反馈是指( C )A. 存在于RC耦合电路中的负反馈B. 放大直流信号时才有的负反馈C. 直流通路中的负反馈D. 只存在于直接耦合电路中的负反馈9. 负反馈所能抑制的干扰和噪声是( B )A 输入信号所包含的干扰和噪声B. 反馈环内的干扰和噪声C. 反馈环外的干扰和噪声D. 输出信号中的干扰和噪声10. 在图所示电路中,A为理想运放,则电路的输出电压约为( A )A. -2.5VB. -5VC. -6.5VD. -7.5V11. 在图所示的单端输出差放电路中,若输入电压△S1=80mV, △S2=60mV,则差模输入电压△id为( B )A. 10mVB. 20mVC. 70mVD. 140mV12. 为了使高内阻信号源与低阻负载能很好地配合,可以在信号源与低阻负载间接入( C )。
模拟电子技术基础试题(附答案)

(120)1.纯净的半导体叫()。
掺入3价杂质元素形成的半导体叫(),它主要靠导电()。
A.空穴B.本征半导体C.P型半导体D.自由电子2.PN结正偏时,多子的()运动较强,PN结变薄,结电阻较()。
A.扩散B.漂移C.小D.大3.三极管有()和()两种载流子参与导电,故称作()极型晶体管;而场效应管称作()极型晶体管。
A.双极B.空穴C.单极D.自由电子4.负反馈放大电路的含义是()。
A.输出与输入之间有信号通路B.电路中存在反向传输的信号通路C.除放大电路之外还有信号通路D.电路中存在使输入信号削弱的反向传输信号5.一个放大电路的对数频率特性的水平部分为40dB,当信号频率恰好是上限频率时,实际电压增益为()。
A.43dB B.40dB C.37dB D.3dB6.通常在下面基本组态放大电路中,输入电阻最大的是();输出电阻最小的是();高频特性最好的电路是()。
A.共射电路B.共集电路C.共基电路D.共源电路7.集成放大电路采用直接耦合方式的原因是()。
A.便于设计B.放大交流信号C.不易制作大容量电容8.功率放大电路互补输出级采用共集形式是为了使()。
A.电压放大倍数大B.不失真输出电压大C.带负载能力强9.欲得到电流-电压转换电路,应在放大电路中引入();欲将电压信号转换成与之成比例的电流信号,应在放大电路中引入()。
A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈10.为了避免50Hz电网电压的干扰进入放大器,应选用()滤波电路。
A.带阻B.带通C.低通D.有源11.直流稳压电源的基本组成有变压器、整流、()、稳压。
A.比较B.滤波C.调整(210)1.因为N型半导体的多子是自由电子,所以它带负电。
()2.电路只要满足,就一定会产生正弦波振荡。
()3.放大电路必须加上合适的直流电源才能正常工作。
()4.若放大电路的放大倍数为负,则引入的反馈一定是负反馈。
()5.功率放大电路的最大输出功率是指在基本不失真情况下,负载上可能获得的最大交流功率。
模拟电子技术基础测试题及参考答案

模拟电子技术基础测试题及参考答案一、单选题(共50题,每题1分,共50分)1、贴片电阻的封装是:( )A、0805B、SOT-23C、TO-92D、以上都正确正确答案:A2、引起直接耦合放大器零点漂移的因素很多,其中最难控制的是( )A、电源电压的变化B、元器件的对称性C、电路中电容和电阻数值的变化D、半导体器件参数的变化正确答案:D3、某多级放大电路由三级基本放大器组成,已知每级电压放大倍数为Au,则总的电压放大倍数为( )A、3AuB、Au3C、AuD、以上答案均不正确正确答案:B4、乙类推挽功率放大电路的静态工作点在三极管的( )边缘。
A、放大区B、截止区C、饱和区D、截止区与饱和区正确答案:B5、直流放大器中的级间耦合通常采用( )A、阻容耦合B、直接耦合C、电感抽头耦合D、变压器耦合正确答案:B6、下列关于三极管S8050的性质描述对的是 ( )A、锗材料NPN型B、硅材料NPN型C、硅材料PNP型D、锗材料PNP型正确答案:B7、元件引脚的剪脚高度为( )。
A、0.5MM以下B、0.5-2.5MMC、2.5MM以上D、无所谓,没关系正确答案:B8、下列集成稳压器,不能实现稳压输出+9 V的是( )A、CW7909B、CW317C、CW117D、CW7809正确答案:A9、由NPN型管构成的基本共射放大电路,输入是正弦信号,若从示波器显示的输出信号波形发现顶部(正半周)削波失真,则该放大电路产生了( )失真。
A、截止B、放大C、饱和D、无法确定正确答案:C10、把电动势是 1.5伏的干电池以正向接法直接接到一个硅二极管的两端,则该管( )A、击穿B、被烧坏C、电流基本正常D、电流为零正确答案:C11、多级放大电路各级的电压增益分别是:10dB、20 dB、30 dB,则电压总增益是( )。
A、0 dBB、30 dBC、60 dBD、6000 dB正确答案:C12、在单级射极输出器中,输人电压信号和输出电压信号的相位是( )A、同相B、相差90° D .相差270°C、反相正确答案:A13、CW7900系列稳压器的1脚为 ( )A、公共端B、输出端C、输入端D、调整端正确答案:A14、电烙铁焊接完成后与被焊体约( )度角移开A、90B、30C、60D、45正确答案:D15、下列关于电感线圈描述正确是( )A、线圈中通直流电流会产生磁场B、电感线圈中的电流能发生突变C、线圈中会产生一定的自感电动势,增强电流的变化D、电感线圈的品质因素越高,损耗越大正确答案:D16、当晶体二极管的PN结导通后,则参加导电的是 ( )A、少数载流子B、多数载流子C、既有少数载流子又有多数载流子D、以上答案均不正确正确答案:C17、下列关于变压器表述不正确的是 ( )。

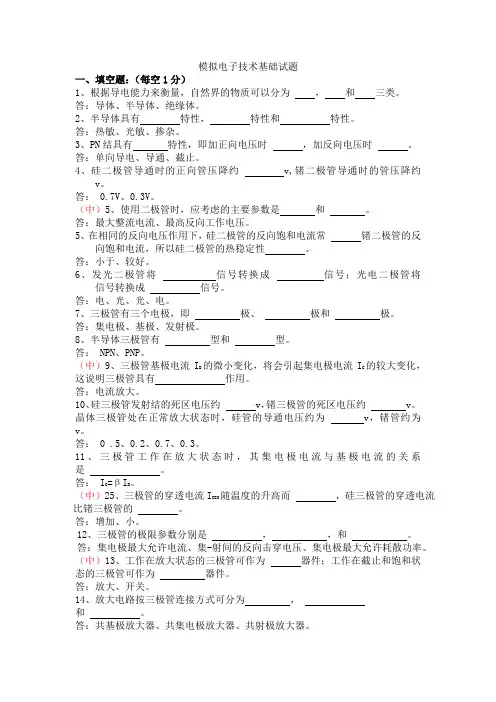

模拟电子技术基础最新试题

模拟电子技术基础试题一、填空题:(每空1分)1、根据导电能力来衡量,自然界的物质可以分为,和三类。
答:导体、半导体、绝缘体。
2、半导体具有特性,特性和特性。
答:热敏、光敏、掺杂。
3、PN结具有特性,即加正向电压时,加反向电压时。
答:单向导电、导通、截止。
4、硅二极管导通时的正向管压降约 v,锗二极管导通时的管压降约v。
答: 0.7V、0.3V。
(中)5、使用二极管时,应考虑的主要参数是和。
答:最大整流电流、最高反向工作电压。
5、在相同的反向电压作用下,硅二极管的反向饱和电流常锗二极管的反向饱和电流,所以硅二极管的热稳定性。
答:小于、较好。
6、发光二极管将信号转换成信号;光电二极管将信号转换成信号。
答:电、光、光、电。
7、三极管有三个电极,即极、极和极。
答:集电极、基极、发射极。
8、半导体三极管有型和型。
答: NPN、PNP。
(中)9、三极管基极电流IB 的微小变化,将会引起集电极电流IC的较大变化,这说明三极管具有作用。
答:电流放大。
10、硅三极管发射结的死区电压约 v,锗三极管的死区电压约 v。
晶体三极管处在正常放大状态时,硅管的导通电压约为 v,锗管约为v。
答: 0 .5、0.2、0.7、0.3。
11、三极管工作在放大状态时,其集电极电流与基极电流的关系是。
答: IC =βIB。
(中)25、三极管的穿透电流ICEO随温度的升高而,硅三极管的穿透电流比锗三极管的。
答:增加、小。
12、三极管的极限参数分别是,,和。
答:集电极最大允许电流、集-射间的反向击穿电压、集电极最大允许耗散功率。
(中)13、工作在放大状态的三极管可作为器件;工作在截止和饱和状态的三极管可作为器件。
答:放大、开关。
14、放大电路按三极管连接方式可分为,和。
答:共基极放大器、共集电极放大器、共射极放大器。
15、放大电路设置静态工作点的目的是。
答:使放大器能不失真地放大交流信号。
16、放大器中晶体三极管的静态工作点是指,和。
答: IBQ 、ICQ、UCEQ。

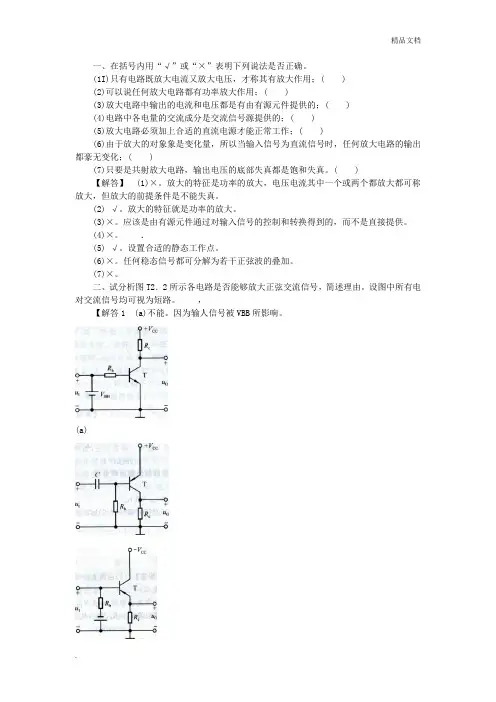

模拟电子技术基础试题及答案

一、在括号内用“√”或“×”表明下列说法是否正确。
(1I)只有电路既放大电流又放大电压,才称其有放大作用;( )(2)可以说任何放大电路都有功率放大作用;( )(3)放大电路中输出的电流和电压都是有由有源元件提供的;( )(4)电路中各电量的交流成分是交流信号源提供的;( )(5)放大电路必须加上合适的直流电源才能正常工作;( )(6)由于放大的对象象是变化量,所以当输入信号为直流信号时,任何放大电路的输出都豪无变化;( )(7)只要是共射放大电路,输出电压的底部失真都是饱和失真。
( )【解答】(1)×。
放大的特征是功率的放大,电压电流其中一个或两个都放大都可称放大,但放大的前提条件是不能失真。
(2) √。
放大的特征就是功率的放大。
(3)×。
应该是由有源元件通过对输入信号的控制和转换得到的,而不是直接提供。
(4)×。
.(5) √。
设置合适的静态工作点。
(6)×。
任何稳态信号都可分解为若干正弦波的叠加。
(7)×。
二、试分析图T2.2所示各电路是否能够放大正弦交流信号,简述理由。
设图中所有电对交流信号均可视为短路。
,【解答1 (a)不能。
因为输人信号被VBB所影响。
(a)例1--3 为什么结型场效应管没有增强型的工作方式?能否用判别晶体管的简易方法来判别结型和绝缘栅型场效应管的三个电极?【解答】所谓增强型,即N沟道的场效应管必须在UGs>0的情况下才可能有导电沟道,P沟道的场效应管,必须在UGs<0的情况下才有导电沟道,在这两种情况下结型场效应管都将出现栅流,它不仅使场效应管失去了高输入电阻的特点,而且会造成管子损坏。
‘而对于绝缘栅型效应管,由于宦容易积累电荷形成高电压,以致造成击穿现象,所以不能用测晶体管的办法来检测。
对于结型场效应管,则可以用判定晶体管基极的方法判定它的栅极,但不能用判定集电极和发射极的方法来判断源极和漏极。
模拟电子技术基础期末考试试题及答案

模拟电子技术基础期末考试试题及答案《模拟电子技术》模拟试题一一、填空题:(每空1分共40分)1、PN结正偏时(导通),反偏时(截止),所以PN结具有(单向)导电性。
2、漂移电流是(温度)电流,它由(少数)载流子形成,其大小与(温度)有关,而与外加电压(无关)。
3、所谓理想二极管,就是当其正偏时,结电阻为(0 ),等效成一条直线;当其反偏时,结电阻为(无穷),等效成断开;4、三极管是(电流)控制元件,场效应管是(电压)控制元件。
5、三极管具有放大作用外部电压条件是发射结(正偏),集电结(反偏)。
6、当温度升高时,晶体三极管集电极电流Ic(变小),发射结压降(不变)。
7、三极管放大电路共有三种组态分别是(共基)、(共射)、(共集)放大电路。
8、为了稳定三极管放大电路的静态工作点,采用(电压并联)负反馈,为了稳定交流输出电流采用(串联)负反馈。
9、负反馈放大电路和放大倍数AF=(1/(1/A+F)),对于深度负反馈放大电路的放大倍数AF=(1/ F )。
10、带有负反馈放大电路的频带宽度BWF=()BW,其中BW=(),()称为反馈深度。
11、差分放大电路输入端加上大小相等、极性相同的两个信号,称为()信号,而加上大小相等、极性相反的两个信号,称为()信号。
12、为了消除乙类互补功率放大器输出波形的()失真,而采用()类互补功率放大器。
13、OCL电路是()电源互补功率放大电路;OTL电路是()电源互补功率放大电路。
14、共集电极放大电路具有电压放大倍数(),输入电阻(),输出电阻()等特点,所以常用在输入级,输出级或缓冲级。
15、差分放大电路能够抑制()漂移,也称()漂移,所以它广泛应用于()电路中。
16、用待传输的低频信号去改变高频信号的幅度称为(),未被调制的高频信号是运载信息的工具,称为()。
217、模拟乘法器输出与输入的关系式是U0=(),电路符号是()。
二、选择题(每空2分共30分)1、稳压二极管是一个可逆击穿二极管,稳压时工作在()状态,但其两端电压必须(),它的稳压值Uz才有导通电流,否则处于()状态。
电子技术基础(高起专)模拟试题

总分: 100分考试时间:分钟单选题1. 线性电阻器的额定值为220 V,880 W。
现将它接到110 V电源上,则此时消耗的功率为_______。
(5分)(A) 440 W(B) 220 W(C) 880W(D) 1200 W参考答案:B2. 在下图中,将它等效为戴维南电路时,端口等效电阻是_____欧姆。
(5分)(A) 10(B) 20(C) 30(D) 40参考答案:C3. 在R,L并联的正弦交流电路中,R=40 W,X L=30 W,电路的无功功率Q=480 va r,则视在功率S为_______。
(5分)(A) 866 V•A(B) 800 V•A(C) 600 V•A(D) 480 V•A参考答案:B4. 下图所示正弦交流电路中,Z = ( 40 + j 30 ) Ω,X C = 10 Ω,有效值U2 = 200 V,则总电压有效值U为_______。
(5分)(A) 178.9V(B) 226V(C) 120V(D) 156V参考答案:A5. 在下图所示电路中,已知:U S=2 V,I S=2 A。
电流I为_______。
(5分)(A) 2 A(B) 4A(C) 6 A(D) 8A参考答案:A6. 在计算线性电阻电路的电压和电流时,用叠加原理。
在计算线性电阻电路的功率时,叠加原理_______。
(5分)(A) 可以用(B) 不可以用(C) 有条件地使用(D) 无条件地使用参考答案:B7. 理想电压源和理想电流源间。
(5分)(A) 有等效变换关系(B) 没有等效变换关系(C) 有条件下的等效变换关系(D) 可以直接变换参考答案:B8. 下图所示的正弦电路中,,,且电路处于谐振状态,则复阻抗Z 为_______。
(5分)(A)(B)(C)(D)参考答案:A9. 在下图所示电路中,U、I的关系式正确的是。
(5分)(A) U = (I S + I )R0(B) U= (I S-I )R0(C) U = (I - I S )R0(D) U=(I+I S) R D参考答案:B填空题10. 电路的三个基本组成部分分别是___(1)___ ,___(2)___ ,___(3)___ 。
模拟电子技术试题(含答案)

模拟电子技术基础试卷及答案一、选择正确答案填空(20分)1.在某放大电路中,测的三极管三个电极的静态电位分别为0 V ,-10 V ,-9.3 V ,则这只三极管是( A )。
A .NPN 型硅管 B.NPN 型锗管C.PNP 型硅管D.PNP 型锗管 2.某场效应管的转移特性如图所示,该管为( D )。
A .P 沟道增强型MOS 管 B 、P 沟道结型场效应管C 、N 沟道增强型MOS 管D 、N 沟道耗尽型MOS 管 3.通用型集成运放的输入级采用差动放大电路,这是因为它的( C )。
A .输入电阻高 B.输出电阻低 C.共模抑制比大 D.电压放大倍数大 4.在图示电路中,R i 为其输入电阻,R S 为常数,为使下限频率f L 降低,应( D )。
A . 减小C ,减小R i B. 减小C ,增大R i C. 增大C ,减小 R i D. 增大C ,增大 R i5.RC 桥式正弦波振荡电路由两部分电路组成,即RC 串并联选频网络和( D )。
A. 基本共射放大电路 B.基本共集放大电路 C.反相比例运算电路 D.同相比例运算电路6.已知某电路输入电压和输出电压的波形如图所示,该电路可能是( A )。
A.积分运算电路 B.微分运算电路 C.过零比较器 D.滞回比较器7.与甲类功率放大方式相比,乙类互补对称功放的主要优点是( C )。
a .不用输出变压器b .不用输出端大电容c .效率高d .无交越失真 8.稳压二极管稳压时,其工作在( C ),发光二极管发光时,其工作在( A )。
a .正向导通区 b .反向截止区 c .反向击穿区9.理想集成运放具有以下特点:( B )。
A. 开环差模增益A u d =∞,差模输入电阻R i d =∞,输出电阻R o =∞B. 开环差模增益A u d =∞,差模输入电阻R i d =∞,输出电阻R o =0C. 开环差模增益A u d =0,差模输入电阻R i d =∞,输出电阻R o =∞D. 开环差模增益A ud =0,差模输入电阻R id =∞,输出电阻R o =010.在输入量不变的情况下,若引入反馈后( D ) ,则说明引入的是负反馈。
模拟电子技术基础试题与答案

一、在括号内用“√”或“×”表明下列说法是否正确。
(1I)只有电路既放大电流又放大电压,才称其有放大作用;( )(2)可以说任何放大电路都有功率放大作用;( )(3)放大电路中输出的电流和电压都是有由有源元件提供的;( )(4)电路中各电量的交流成分是交流信号源提供的;( )(5)放大电路必须加上合适的直流电源才能正常工作;( )(6)由于放大的对象象是变化量,所以当输入信号为直流信号时,任何放大电路的输出都豪无变化;( )(7)只要是共射放大电路,输出电压的底部失真都是饱和失真。
( )【解答】(1)×。
放大的特征是功率的放大,电压电流其中一个或两个都放大都可称放大,但放大的前提条件是不能失真。
(2) √。
放大的特征就是功率的放大。
(3)×。
应该是由有源元件通过对输入信号的控制和转换得到的,而不是直接提供。
(4)×。
.(5) √。
设置合适的静态工作点。
(6)×。
任何稳态信号都可分解为若干正弦波的叠加。
(7)×。
二、试分析图T2.2所示各电路是否能够放大正弦交流信号,简述理由。
设图中所有电对交流信号均可视为短路。
,【解答1 (a)不能。
因为输人信号被VBB所影响。
(a)例1--3 为什么结型场效应管没有增强型的工作方式?能否用判别晶体管的简易方法来判别结型和绝缘栅型场效应管的三个电极?【解答】所谓增强型,即N沟道的场效应管必须在UGs>0的情况下才可能有导电沟道,P沟道的场效应管,必须在UGs<0的情况下才有导电沟道,在这两种情况下结型场效应管都将出现栅流,它不仅使场效应管失去了高输入电阻的特点,而且会造成管子损坏。
‘而对于绝缘栅型效应管,由于宦容易积累电荷形成高电压,以致造成击穿现象,所以不能用测晶体管的办法来检测。
对于结型场效应管,则可以用判定晶体管基极的方法判定它的栅极,但不能用判定集电极和发射极的方法来判断源极和漏极。
《模拟电子技术基础》试卷C

《模拟电子技术基础》试题C卷一、填空题1、在电路中,如果流过二极管的正向电流过大,二极管将会(发热)甚至(烧坏),如果加在二极管两端的反向电压过高,二极管将会(击穿)。
2、二极管的主要特性是(单向导电性)。
3、晶体管的输出特性主要分为3个区域,即(放大区)、(截止区)、(饱和区)。
晶体管用作放大器时工作在(放大)区。
4、晶体管有两个PN结,(集电结)和(发射结);3个区是(基区)、(发射区)和(集电区)。
5、某晶体管的管压降U CE不变,基极电流为20uA时,集电极电流等于2mA;这时这只晶体管的β=(100)。
若基极电流增加到25uA,集电极电流为(2.5 mA)。
6、使晶体管工作于放大状态的外部条件是发射结(正向偏置),集电结(反向偏置)。
7、发光二极管是一种特殊二极管,它是电流控制器件,当电流达到(10~20)毫安时即发光,管压降约为(1.5~3)伏。
8、光电二极管也称光敏二极管,它能将(光)信号转换为(电流)信号,它有一个特殊的PN结,工作于(反向偏置)状态。
9、晶体管具有(电流放大)能力。
10、某晶体管的管压降U CE不变,基极电流为30 uA时,集电极电流等于3 mA;这时这只晶体管的β=(100)。
若基极电流增加到40uA,集电极电流为(4 mA)。
11、PNP型晶体管处在放大状态时,三个电极以(发射极)电位高,(集电极)电位最低。
12、某放大电路中,晶体管三个电极电流如图所示,已测出I1=1.5 mA,I2=-0.03 mA,I3= 1.53mA,由此可知:(2)此晶体管电流放大系数β为(50);(3)此晶体管类型是(PNP)型。
第二章1、晶体管放大电路没有输入信号的工作状态称为(静态),此时晶体管的工作状态在输入、输出特性曲线上对应的点称(静态工作点),该点的值用(I BQ)、(U BEQ)、(I CQ)和(U CEQ)来表示。
2、晶体管放大电路有输入信号时的工作状态称为(动态),此时放大电路在(直流)和(交流)电压共同作用下工作,电路中的电流和电压既有(直流)成分又有(交流)成分。
模拟电子技术基础试题及答案

模拟电子技术基础试题及答案一、选择题1. 以下哪个元器件用于将交流信号转换为直流信号?A. 二极管B. 晶体管C. 集成电路D. 电阻2. 以下哪个元器件用于放大电流或电压?A. 二极管B. 晶体管C. 集成电路D. 电容器3. 以下哪个元器件用于储存电荷并释放电荷?A. 二极管B. 晶体管C. 集成电路D. 电容器4. 以下哪个元器件用于控制电流的流动?A. 二极管B. 晶体管C. 集成电路D. 电感5. 以下哪个元器件用于将直流信号转换为交流信号?A. 二极管B. 晶体管C. 集成电路D. 变压器二、填空题1. NPN晶体管有_三层_和_两个PN结_。
2. 集成电路是将多个_电子元器件_集成到一块_半导体_芯片上。
3. 交流信号的频率是指单位时间内信号_周期_的个数。
三、判断题1. 电压是指电流通过导体时导体两端的电势差。
(正确/错误)2. 电容器可以储存电荷并释放电荷。
(正确/错误)3. 二极管可以放大电流或电压。
(正确/错误)4. 集成电路是将多个电子元器件集成到一块半导体芯片上。
(正确/错误)5. 交流信号是指电流方向和大小都随时间变化的信号。
(正确/错误)四、简答题1. 请简要解释PN结和作用。
PN结是一种由P型半导体和N型半导体结合而成的二极管结构。
它的作用是可以实现单向导电性,即只允许电流在一个方向上通过。
在正向偏置时,电流可以流过PN结;而在反向偏置时,电流基本上无法流过PN结。
2. 请简要介绍晶体管的工作原理。
晶体管由三个区域(发射区、基区和集电区)的半导体材料组成。
当在基区加上一小电流时(基电流),可以控制从发射区到集电区的大电流(集电电流)的流动。
晶体管的工作原理是通过控制基区的电流来控制集电区的电流,实现信号的放大。
五、综合题请根据以下电路图,回答问题。
电路图:[图片未提供]1. 请标注图中所示电子元器件的名称和性质。
- 元件1: 二极管,用于将交流信号转换为直流信号。

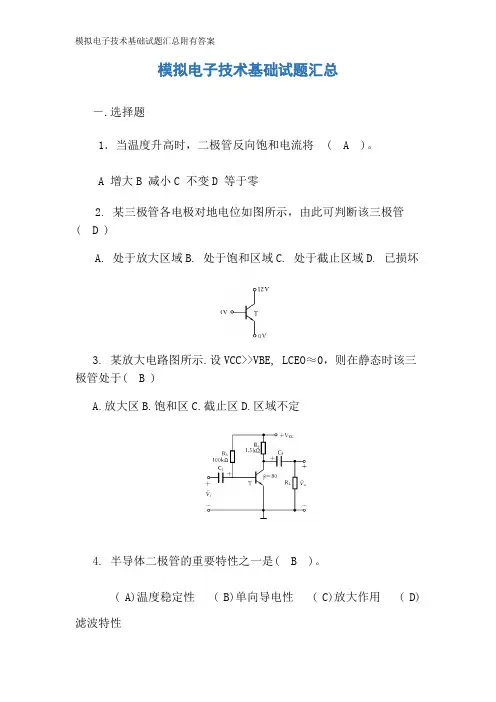

模拟电子技术基础试题汇总附有答案解析

模拟电子技术基础试题汇总一.选择题1.当温度升高时,二极管反向饱和电流将 ( A )。
A 增大B 减小C 不变D 等于零2. 某三极管各电极对地电位如图所示,由此可判断该三极管( D )A. 处于放大区域B. 处于饱和区域C. 处于截止区域D. 已损坏3. 某放大电路图所示.设V CC>>V BE, L CEO≈0,则在静态时该三极管处于( B )A.放大区B.饱和区C.截止区D.区域不定4. 半导体二极管的重要特性之一是( B )。
( A)温度稳定性 ( B)单向导电性 ( C)放大作用 ( D)滤波特性5. 在由NPN型BJT组成的单管共发射极放大电路中,如静态工作点过高,容易产生( B )失真。
( A)截止失真 ( B)饱和v失真 ( C)双向失真 ( D)线性失真6.电路如图所示,二极管导通电压U D=0.7V,关于输出电压的说法正确的是( B )。
A:u I1=3V,u I2=0.3V时输出电压为3.7V。
B:u I1=3V,u I2=0.3V时输出电压为1V。
C:u I1=3V,u I2=3V时输出电压为5V。
D:只有当u I1=0.3V,u I2=0.3V时输出电压为才为1V。
7.图中所示为某基本共射放大电路的输出特性曲线,静态工作点由Q2点移动到Q3点可能的原因是。
A:集电极电源+V CC电压变高B:集电极负载电阻R C变高C:基极电源+V BB电压变高D:基极回路电阻R b 变高。
8. 直流负反馈是指( C )A. 存在于RC耦合电路中的负反馈B. 放大直流信号时才有的负反馈C. 直流通路中的负反馈D. 只存在于直接耦合电路中的负反馈9. 负反馈所能抑制的干扰和噪声是( B )A 输入信号所包含的干扰和噪声 B. 反馈环内的干扰和噪声C. 反馈环外的干扰和噪声D. 输出信号中的干扰和噪声10. 在图所示电路中,A为理想运放,则电路的输出电压约为( A )A. -2.5VB. -5VC. -6.5VD. -7.5V11. 在图所示的单端输出差放电路中,若输入电压△υS1=80mV, △υS2=60mV,则差模输入电压△υid为( B )A. 10mVB. 20mVC. 70mVD. 140mV12. 为了使高内阻信号源与低阻负载能很好地配合,可以在信号源与低阻负载间接入( C )。
模拟电子技术基础期末考试试题及答案

《模拟电子技术》模拟试题一一、填空题:(每空1分共40分)1、PN结正偏时(导通),反偏时(截止),所以PN结具有(单向)导电性。
2、漂移电流是(温度)电流,它由(少数)载流子形成,其大小与(温度)有关,而与外加电压(无关)。
3、所谓理想二极管,就是当其正偏时,结电阻为(0 ),等效成一条直线;当其反偏时,结电阻为(无穷),等效成断开;4、三极管是(电流)控制元件,场效应管是(电压)控制元件。
5、三极管具有放大作用外部电压条件是发射结(正偏),集电结(反偏)。
6、当温度升高时,晶体三极管集电极电流Ic(变小),发射结压降(不变)。
7、三极管放大电路共有三种组态分别是(共基)、(共射)、(共集)放大电路。
8、为了稳定三极管放大电路的静态工作点,采用(电压并联)负反馈,为了稳定交流输出电流采用(串联)负反馈。
9、负反馈放大电路和放大倍数AF=(1/(1/A+F)),对于深度负反馈放大电路的放大倍数AF=(1/F )。
10、带有负反馈放大电路的频带宽度BWF=(1+AF )BW,其中BW=(),()称为反馈深度。
11、差分放大电路输入端加上大小相等、极性相同的两个信号,称为(共模)信号,而加上大小相等、极性相反的两个信号,称为(差模)信号。
12、为了消除乙类互补功率放大器输出波形的(交越)失真,而采用(甲乙)类互补功率放大器。
13、OCL电路是()电源互补功率放大电路;OTL电路是()电源互补功率放大电路。
14、共集电极放大电路具有电压放大倍数(),输入电阻(),输出电阻()等特点,所以常用在输入级,输出级或缓冲级。
15、差分放大电路能够抑制()漂移,也称()漂移,所以它广泛应用于()电路中。
16、用待传输的低频信号去改变高频信号的幅度称为(),未被调制的高频信号是运载信息的工具,称为()。
17、模拟乘法器输出与输入的关系式是U0=(),电路符号是()。
二、选择题(每空2分共30分)1、稳压二极管是一个可逆击穿二极管,稳压时工作在()状态,但其两端电压必须(),它的稳压值Uz才有导通电流,否则处于()状态。
模拟电子技术基础试题及答案

习题一一、空题:1.写出下列正弦波电压信号的表达式:a .峰—峰值10V ,频率10kHz ( )b .均方根值220V ,频率50Hz ( )c .峰—峰值100mV ,周期1ms ( )d .峰—峰值0.25V ,角频率1000rad/s( );2.某放大电路输入端测量到输入正弦信号电流和电压的峰—峰值分别为5μA 和5 mA ,输出端接2k Ω电阻负载,测量到正弦电压信号峰—峰值1V ,则Av( )A I ( )Ap( );3.一电压放大电路输出端接1k Ω负载电阻时,输出电压为1V ,负载电阻断开时,输出电压上升到1.1V 。
则该放大电路的输出电阻R 。
为( );4.某放大电路输入信号为10pA 时,输出为500 mV ,它的增益是( ),属于( )放大电路;5.方波电压信号加在一个电阻R 两端,试用公式P = 计算方波信号的傅里叶展开式中直流分量的功率( ); 二.选择题:1.在电压放大电路的高频截止频率点,电压增益比中频区增益下降3dB ,这时在相同输入电压条件下,与中频区比较,输出电压下降为( );A .1B .10C .1.414D .0.7072.当负载电阻R L = 1k Ω时,电压放大电路输出电压比负载开路时输出电压减少20%,该放大电路的输出电阻R 。
( );A .0.25 k ΩB .0.5 k ΩC .1 k ΩD .1.5k Ω3.如图所示电流放大电路的输出端直接与输入端相连,则输出电阻R i ( )sVA .R 1B .(1+β)R 1C .R 1/ 1+βD .R 1/ β二、计算题:1.某放大电路输入电阻为R i =10 k Ω,如果用1μA 电流源驱动,放大电路短路输出电流为10 mA ,开路输出电压为10V 。
求放大电路接4 k Ω负载电阻时的电压增益A V ,电流增益A I 和功率增益A P ,并分别转换成dB 数表示。
2.有以下三种放大电路备用:(1)高输入电阻型:R i1 = 1 M Ω,A VO1 = 10,R O1 = 10k Ω; (2)高增益型:R i2 = 10 k Ω,A VO2 = 100,R O2 = 1k Ω; (3)低输出电阻型:R i3 = 10k Ω,A VO3 = 1,R O3 = 20Ω;用这三种放大电路组合,设计一个能在100Ω负载电阻上提供至少0.5W 功率的放大器。
重庆大学电子技术基础(模拟部分) 模拟题

④复合管的穿透电流等于两只晶体管的穿透电流之和;(
2.微变等效电路只能分析晶体管在小信号输入时的动态情况,不能用于静态分析。
5 / 14
考研专业课研发中心
《考研专业课高分资料》之模拟题
3.判断如图所示电路中的反馈类型? Rf: R2:
4.实现 PNP 型晶体管可靠截止的条件是 UBE>0 和 UBC>0。 ( 5.所有二极管都是利用其正向特性进行工作的。 (
12 / 14
考研专业课研发中心
《考研专业课高分资料》之模拟题
3.电路如图所示, (1) (2) (3) (4) 画出直流电路。 画出微变等效电路。 求出 AV、ri 和 ro 的值。 求出 AVS 的值。
4.图中给出的是某三极管的输出特性。 已知:ICM=20MA , BUCEO≥30V , PCM=100mW , 请在输出 特性上分别标出截止区、放大区、饱和区、过压区、过流区 和过损耗区,并估算 UCE=5V、IC=5mA 时管子的电流放大系数 β。
icm20mabuceo30vcm100mw请在输出特性上分别标出截止区放大区饱和区过压区过流区和过损耗区并估算uce5vi5ma时管子的电流放大系数14考研专业课研发中心五综合题本题36反馈元件是直流反馈吗是交流反馈吗是正反馈还是负反馈是电压反馈还是电流反馈是串联反馈还是并联反馈假设当输入电压幅值足够大时功放管可达到饱和且饱和压降ucesat可忽略估算电路的最大不失真输出功率
A 放大区中部;B 截止区;C 放大区但接近截止区;D 放大区但接近饱和区。 5.下述哪些类型的电路的输入阻抗大,输出阻抗小。 A 共射;B 共基;C 共集;D 共射—共基串接电路。 6.为消除截止失真,应( ) A 增大集电极电 RC ;B 改换大的管子;C 增大基极偏置电阻 Rb; D 减小基极偏置电阻 Rb。
交通运输工程类专业研究生《电子技术基础》模拟考试题试卷(卷B)

交通运输工程类专业研究生 《电子技术基础》模拟考试题试卷 (卷B ) 题 号 一 二 三 四 总 分 得 分 一、单项选择题。
1.在P 型半导体中( )。
A .只有自由电子; B .只有空穴; C .有空穴也有自由电子; D. 以上都不对; 2.空穴和电子数目相等且数量极少的半导体是( )。
A .纯净半导体; B. 杂质半导体; C. P 型半导体; D. N 型半导体; 3.大功率整流电路应用的二极管类型为( )。
A. 点接触型硅管; B.面接触型硅管; C.点接触型锗管; …○…………○………装…………○…………订…………○…………线…………○…………院系:专业班级:学号:姓名:座位号:D. 面接触型锗管;4. PN结的基本特性是( )。
A. 放大;B. 稳压;C. 单向导电性;D. 伏安特性;5.当反向电压增大到一定数值的时候,二极管反向电流突然增大这种现象称为( )。
A. 正向稳压;B. 正向死区;C. 反向截止;D. 反向击穿;6.需要工作在正向电压下的特殊二极管是( )。
A. 稳压二极管;B. 光电二极管;C. 发光二极管;D. 变容二极管;7. 稳压值为6V的稳压二极管,温度升高,稳压值:()。
A.略有上升;B.略有降低;C.基本不变;D.根据情况而变;8.光电二极管当受到光照时电流将( )。
A. 不变;B. 增大;C. 减小;D. 都有可能;9.变压器次级交流电压有效值为10V ,单相桥式整流时,负载上的平均电压为:( )。
A .9V ;B .18V ;C .20V ;D .28V ;10.在单相桥式整流电容滤波电路中,若发生负载开路情况时,输出电压为( );A .0.45U2;B .0.9U2 ;C .22U ;D .222U ;11.桥式整流电路的输出电压的正极应接二极管的( );A. 共负极端;B. 共正极端;C. 正负共接端;D. 不确定;12.下列说法错误的是:();A.IE = IB + Ic适合各类三极管;B.Ic=βIB适合各类三极管;C.所有三极管放大都要满足发射结正偏、集电结反偏;D.所有三极管放大,三极电位都要满足:Uc>U b>Ue;13.工作在放大区的某三极管当I B1= 40uA时,I c1= l mA,当I B2= 60μA时,I c2=2.2mA,则其β值为:();A. 50;B.52.5;C.60;D.57.5;14.测得 NPN三极管的三个电极的电压分别是U B=1.2V,U E=0.5V,U C=3V,该三极管处在()状态。
电子技术基础试题库

1电子技术基础(模拟篇)第一章 半导体二极管一、单选题1. 当温度升高时,二极管正向特性和反向特性曲线分别( )。
A. 左移,下移B. 右移,上移C. 左移,上移D. 右移,下移2. 在PN 结外加正向电压时,扩散电流 漂移电流,当PN 结外加反向电压时,扩散电流 漂移电流。
A. 小于,大于B. 大于,小于C. 大于,大于D. 小于,小于3. 设二极管的端电压为U ,则二极管的电流方程为( )A. U I e SB. TU U I eS C. )1e (S -T U U I D. 1e S -T U U I4. 下列符号中表示发光二极管的为( )。
A B CD5. 稳压二极管工作于正常稳压状态时,其反向电流应满足( )。
A. I D = 0B. I D < I Z 且I D > I ZMC. I Z > I D > I ZMD. I Z < I D < I ZM6. 杂质半导体中( )的浓度对温度敏感。
A. 少子B. 多子C. 杂质离子D. 空穴7. 从二极管伏安特性曲线可以看出,二极管两端压降大于( )时处于正偏导通状态。
A. 0B. 死区电压C. 反向击穿电压D. 正向压降8. 杂质半导体中多数载流子的浓度主要取决于( )。
A. 温度B. 掺杂工艺C. 掺杂浓度D. 晶体缺陷9. PN 结形成后,空间电荷区由( )构成。
A. 电子和空穴B. 施主离子和受主离子C. 施主离子和电子D. 受主离子和空穴10. 硅管正偏导通时,其管压降约为( )。
A 0.1VB 0.2VC 0.5VD 0.7V11. 用模拟指针式万用表的电阻档测量二极管正向电阻,所测电阻是二极管的 电阻,由于不同量程时通过二极管的电流 ,所测得正向电阻阻值 。
A. 直流,相同,相同B. 交流,相同,相同C. 直流,不同,不同D. 交流,不同,不同12. 在25ºC 时,某二极管的死区电压U th ≈0.5V ,反向饱和电流I S ≈0.1pA ,则在35ºC 时,下列哪组数据可能正确:( )。
模拟电子技术考试试题汇总及答案

,假设 、 、 中任意一个开路,将会产生什么后果?
⒋在图5-3桥式整流、电容滤波电路中,U2=12V(有效值),RL=20Ω, C=2000µF。试问:①正常时 ?②如果电路中有一个二极管开路, 是否为正常值的一半?③如果 为下列数值,可能出了什么故障?
(a) (b) (c)
6.某LC振荡电路的振荡频率为 ,如将LC选频网络中的电容C增大一倍,则振荡频率约为( c )。
A、200kHz B、140kHz C、70kHz D、50kHz
7.甲乙类互补对称电路与乙类互补对称电路相比,主要优点是( c )。
A、输出功率大 B、效率高 C、交越失真小 D、电路结构简单
8.要求提高放大电路的带负载能力,同时减小对信号源索取的电流,应引入( a )。
⒉图5-2中的集成均为理想运放,各电路均满足深负反馈条件,试判断它们的反馈组态和极性,并分别估算它们的电压放大倍数。
⒊一单电源互补对称电路如图5-3所示,设 、 的特性完全对称, 为正弦波,
, 。试回答:⑴静态时,电容 两端电压就是多少?调整哪
个电阻能满足这一要求?⑵动态时,输出电路 出现交越失真,应调整哪个电阻?
图2
二、VB=
rbe=200+101
RO=RC=3.3
三、(12分)
放大电路如图3 a、b、c、d所示。
(1)试分别说明4个放大电路所属的组态;
(2)当信号源为电压源,且内阻不为零时,最好采用图中哪一个电路作为输入级?
(3)为了使放大电路有较强的带负载能力,最好采用图中哪一个电路作为输出级?
(4)当信号的频率范围比较宽,肯包含较高的频率成分时,最好采用图中哪一个电路进行放大?
③(a) ,说明电容开路,无滤波作用。
电子科学与技术专业研究生《电子技术基础》模拟考试题试卷(卷二)

电子科学与技术专业研究生 《电子技术基础》模拟考试题试卷 (卷二) 题号 一 二 三 四 五 六 七 总 分 得分 一、单项选择题。
1.把电力用户从单方向取得电能的电力网叫做( )。
A .开式电力网; B .闭式电力网; 2.根据电力用户负荷的重要程度可以分为( )。
A. 一个等级; B. 两个等级; C. 三个等级; 3.三类负荷对供电可靠性的要求是( )。
A .任何时候都不能突然停电; B .一般情况下不能突然停电; C. 可以随时突然停电; 4.磁电式电工仪表一般用来测量( )电流、电压。
A .交流; B .直流; 5.电磁式仪表的优点是( )测量直流,( )测量交流。
A .能; …○…………○………装…………○…………订…………○…………线…………○…………院系:专业班级:学号:姓名:座位号:B.不能;6.二进制数10101转换为十进制数为( )。
A.15;B.21;C.18;7.8421BCD码0110表示十进制数为( )。
A.8;B.6;C.42;8.欲表示十进制数的十个数码,需要二进制数码的位数是( )。
A.2位;B.3位;C.4位;9.逻辑函数式E+EF,化简后结果是( )。
A.E;B.F;C.EF;10.逻辑函数式F=ABC+A+B+C的逻辑值为( )。
A.0;B.1;C.ABC;11.对三极管放大作用的实质,下列说法正确的是( );A.三极管可把小能量放大成大能量;B.三极管把小电流放大成大电流;C.三极管可把小电压放大成大电压;D.三极管用较小的电流控制较大电流;12.PN结加反向电压会变( );A. 宽;B. 窄;C. 不变;D. 不定;13.有反馈的放大器的电压放大倍数( );A. 一定提高;B. 一定降低;C. 保持不变;D. 说法都不对;14.下列哪种电路属于正反馈电路的应用( );A. 分压式偏置电路;B. 射极输出器;C. 自激振荡器;D. 线性集成电路;15.有一放大电路需要稳定输出电压,提高输入电阻,则需引入()。
模拟电子技术基础试题含答案

1、工作在放大区的某三极管,如果当IB从12μA增大到22μA时,IC从1mA变为2mA,那么它的β约为。
【】A. 83B. 91C. 1002、已知图所示电路中VCC=12V,RC=3kΩ,静态管压降UCEQ=6V;并在输出端加负载电阻RL,其阻值为3kΩ。
选择一个合适的答案填入空内。
(1)该电路的最大不失真输出电压有效值Uom≈;【】A.2VB.3VC.6VU =1mV时,若在不失真的条件下,减小RW,(2)当i则输出电压的幅值将;【】A.减小B.不变C.增大U =1mV时,将Rw调到输出电压最大且刚好不失真,若此时增(3)在i大输入电压,则输出电压波形将;【】A.顶部失真B.底部失真C.为正弦波(4)若发现电路出现饱和失真,则为消除失真,可将。
【】A.RW减小B.Rc减小C.VCC减小3、互补输出级采用共集形式是为了使。
【】A.电压放大倍数大B.不失真输出电压大C.带负载能力强4、选用差分放大电路的原因是。
【】A.克服温漂B. 提高输入电阻C.稳定放入倍数5、当信号频率等于放大电路的fL 或fH时,放大倍数的值约下降到中频【】A.0.5倍B.0.7倍C.0.9倍即增益下降。
【】A.3dBB.4dBC.5dB6、在输入量不变的情况下,若引入反馈后,则说明引入的反馈是负反馈。
【】A.输入电阻增大B.输出量增大C.净输入量增大D.净输入量减小7、直接耦合放大电路存在零点漂移的原因是。
【】A.电阻阻值有误差B.晶体管参数的分散性C.晶体管参数受温度影响D.电源电压不稳定8、串联型稳压电路中的放大环节所放大的对象是。
【】A. 基准电压 B 取样电压C基准电压与取样电压之差9、为增大电压放大倍数,集成运放的中间级多采用。
【】A.共射放大电路 B. 共集放大电路C.共基放大电路10、用恒流源取代长尾式差分放大电路中的发射极电阻Re,将使电路的【】A.差模放大倍数数值增大B.抑制共模信号能力增强C.差模输入电阻增大11、在输入量不变的情况下,若引入反馈后,则说明引入的反馈是负反馈。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
