LIN总线技术原理基础
lin总线工作原理
lin总线工作原理
LIN总线是逻辑接口网络，可以提供低速和低成本的控制通信与数据交换。
它具有灵活简单、高度可靠、易于安装和使用等优点，主要用于
汽车电子应用中需要控制和交换数据的子系统之间的通信。
LIN总线工作原理：
1、物理层：LIN总线实际上是一根双绞线，其中一根绞线被称为总线线，另一根绞线被称为信号线。
它们分别连接到所有LIN节点。
此外，LIN总线还被分割成三个区域，分别为驱动器区、影子节点区和接收器区。
2、数据链路层：LIN总线采用UART协议和帧结构传输数据，所有帧结构都以帧同步字节开头，此字节由主控单元发出。
帧同步的字节一般
是0x55，也可以是其他字节，该字节表示帧的开始。
3、传输层：LIN总线在传输层采用ARQ协议，ARQ协议由两个主要部
分组成：请求回答（Request-Answer）和确认（Confirm）。
当接收器
收到一帧数据时，它将发出一个确认信号（ACK），告知发送者收到这
一帧数据。
4、应用层：LIN总线应用层采用简单的master/slave模型运行，主站（master）负责发送命令，从站（slave）负责应答。
主站一次可以向
多个从站发出命令，每个从站都可以应答。
LIN总线可以配置多个从站，一个从站可以给多个从站发送数据，以满足不同应用场景的要求。
总的来说，LIN总线用于实现简单的主从通信，其物理层采用双绞线结
构，数据链路层采用UART协议和帧结构传输，传输层采用ARQ协议，
应用层采用master/slave模型，具有低成本、易于安装和使用等优点，主要用于汽车电子应用中需要控制和交换数据的子系统之间的通信。
LIN总线技术原理基础
– 低成本
• LIN是基于SCI/UART( 通用异步收发接口的单总线串行通信)协议； • 目前几乎所有的微控制器芯片上都有SCI/UART接口。
– 低传输速率。小于20kb/s – 采用NRZ编码。
LIN总线融合了I2C和RS232的特性： 像I2C总线那样，LIN总线通过一个 电阻上拉到高电平，而每一个节点 又都可以通过集电极开路驱动器将 总线拉低；像RS232那样通过起始 位和停止位标识出每一个字节，每 一位在时钟上异步传输。
RIGOL TECHNOLOGIES, INC.
汽车LIN总线技术特点
– 单主/多从媒体访问、无需仲裁。
• 在总线拓扑结构的LIN网络中，由主节点控制对传输介质的访问，从节 点只是应答主节点的命令。不需要仲裁和冲突管理机制。
LIN总线的网络节点数不能超过16，否则，节点增加将会减少网络阻 抗，导致环境条件变差。每增加一个节点，就会降低3％的阻抗
• 大量的车身和安全性能方面的应用对车用网络总线的性能要求并不太 高，只需要一种性价比更高的标准车用网络总线，而LIN总线正好可 以满足这一需求。因此，目前LIN总线技术正被越来越广泛的应用到 车身电子中。
RIGOL TECHNOLOGIES, INC.
汽车LIN总线原理与应用
• LIN 起源和发展 – LIN联盟成立于1999年，并发布了LIN 1.0版本。
• 同步间隔（synchronisation break)
– 作用：标识报文的开始，由主节点发送；使得所有的从机 任务和总线时钟信号同步。
– 同步间隔：至少13bit的显性位，之后紧随至少1bit隐性值 的同步界定符。
– 同步界定符的作用： » 用来检测接下来的同步域（Synch Field）的起始位。

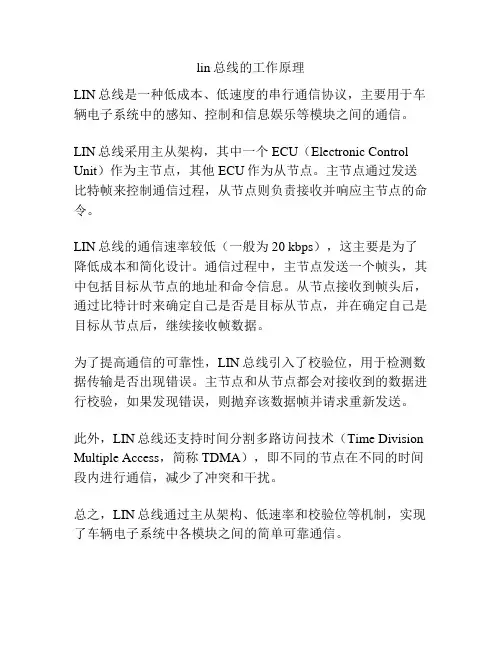

lin总线的工作原理
lin总线的工作原理
LIN总线是一种低成本、低速度的串行通信协议，主要用于车辆电子系统中的感知、控制和信息娱乐等模块之间的通信。
LIN总线采用主从架构，其中一个ECU（Electronic Control Unit）作为主节点，其他ECU作为从节点。
主节点通过发送比特帧来控制通信过程，从节点则负责接收并响应主节点的命令。
LIN总线的通信速率较低（一般为20 kbps），这主要是为了降低成本和简化设计。
通信过程中，主节点发送一个帧头，其中包括目标从节点的地址和命令信息。
从节点接收到帧头后，通过比特计时来确定自己是否是目标从节点，并在确定自己是目标从节点后，继续接收帧数据。
为了提高通信的可靠性，LIN总线引入了校验位，用于检测数据传输是否出现错误。
主节点和从节点都会对接收到的数据进行校验，如果发现错误，则抛弃该数据帧并请求重新发送。
此外，LIN总线还支持时间分割多路访问技术（Time Division Multiple Access，简称TDMA），即不同的节点在不同的时间段内进行通信，减少了冲突和干扰。
总之，LIN总线通过主从架构、低速率和校验位等机制，实现了车辆电子系统中各模块之间的简单可靠通信。

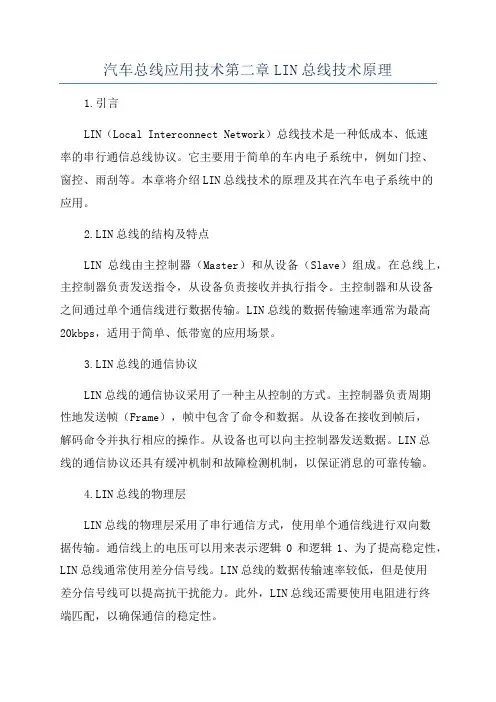

汽车总线应用技术第二章LIN总线技术原理
汽车总线应用技术第二章LIN总线技术原理1.引言LIN（Local Interconnect Network）总线技术是一种低成本、低速率的串行通信总线协议。
它主要用于简单的车内电子系统中，例如门控、窗控、雨刮等。
本章将介绍LIN总线技术的原理及其在汽车电子系统中的应用。
2.LIN总线的结构及特点LIN总线由主控制器（Master）和从设备（Slave）组成。
在总线上，主控制器负责发送指令，从设备负责接收并执行指令。
主控制器和从设备之间通过单个通信线进行数据传输。
LIN总线的数据传输速率通常为最高20kbps，适用于简单、低带宽的应用场景。
3.LIN总线的通信协议LIN总线的通信协议采用了一种主从控制的方式。
主控制器负责周期性地发送帧（Frame），帧中包含了命令和数据。
从设备在接收到帧后，解码命令并执行相应的操作。
从设备也可以向主控制器发送数据。
LIN总线的通信协议还具有缓冲机制和故障检测机制，以保证消息的可靠传输。
4.LIN总线的物理层LIN总线的物理层采用了串行通信方式，使用单个通信线进行双向数据传输。
通信线上的电压可以用来表示逻辑0和逻辑1、为了提高稳定性，LIN总线通常使用差分信号线。
LIN总线的数据传输速率较低，但是使用差分信号线可以提高抗干扰能力。
此外，LIN总线还需要使用电阻进行终端匹配，以确保通信的稳定性。
5.LIN总线的帧结构LIN总线的帧由一个帧头、一个帧标识符和一个帧数据组成。
帧头用于标识帧的起始，帧标识符用于标识帧的类型和目标设备，帧数据用于存储实际的数据。
帧的长度可以根据需要进行调整。
LIN总线的帧结构简单，数据量小，适用于低带宽的应用场景。
6.LIN总线的应用LIN总线技术适用于车内电子系统中的一些简单的控制任务。
例如，门控、窗控、雨刮等。
LIN总线具有低成本、低功耗的特点，适合于车内电子系统中的辅助功能。
总之，LIN总线技术是一种低成本、低速率的串行通信总线协议。

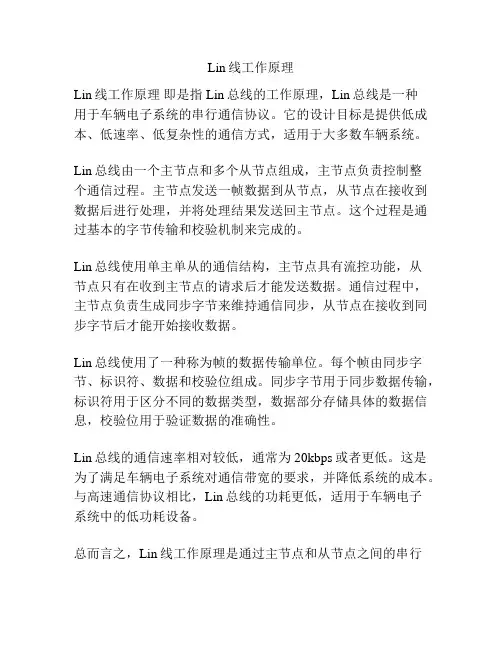

Lin线工作原理
Lin线工作原理
Lin线工作原理即是指Lin总线的工作原理，Lin总线是一种
用于车辆电子系统的串行通信协议。
它的设计目标是提供低成本、低速率、低复杂性的通信方式，适用于大多数车辆系统。
Lin总线由一个主节点和多个从节点组成，主节点负责控制整
个通信过程。
主节点发送一帧数据到从节点，从节点在接收到数据后进行处理，并将处理结果发送回主节点。
这个过程是通过基本的字节传输和校验机制来完成的。
Lin总线使用单主单从的通信结构，主节点具有流控功能，从
节点只有在收到主节点的请求后才能发送数据。
通信过程中，主节点负责生成同步字节来维持通信同步，从节点在接收到同步字节后才能开始接收数据。
Lin总线使用了一种称为帧的数据传输单位。
每个帧由同步字节、标识符、数据和校验位组成。
同步字节用于同步数据传输，标识符用于区分不同的数据类型，数据部分存储具体的数据信息，校验位用于验证数据的准确性。
Lin总线的通信速率相对较低，通常为20kbps或者更低。
这是为了满足车辆电子系统对通信带宽的要求，并降低系统的成本。
与高速通信协议相比，Lin总线的功耗更低，适用于车辆电子
系统中的低功耗设备。
总而言之，Lin线工作原理是通过主节点和从节点之间的串行
通信来实现车辆电子系统的数据交换。
它使用简单的数据传输和校验机制，以提供低成本、低速率、低功耗的通信方式。
LIN总线技术原理基础
汽车lin线的作用与原理
汽车lin线的作用与原理汽车lin线是指汽车中的一种电气线路，其作用是将车辆的各个电子设备连接起来，以实现数据传输和控制功能。
lin线的原理是利用局域网通信协议，在车辆内部建立一个简单的总线网络，实现车载电子设备之间的通信。
汽车lin线的作用主要体现在以下几个方面：1. 实现车内电子设备之间的通信：车辆中的各个电子设备，如仪表盘、音响系统、导航系统等，需要相互通信以完成各自的功能。
lin 线提供了一个简单而有效的通信方式，使得这些设备能够互相发送和接收数据，实现功能的协调和配合。
2. 控制车辆的各个系统：lin线不仅能够实现设备之间的通信，还可以用于控制车辆的各个系统。
比如，当驾驶员按下车内的空调开关时，lin线可以将开关信号传递给空调控制模块，从而启动空调系统。
这样一来，lin线不仅实现了设备之间的通信，还实现了对车辆系统的控制。
3. 提高车辆的安全性和可靠性：汽车lin线采用了一系列的通信和控制机制，可以实现对车辆系统的监测和故障诊断。
比如，当车辆的某个系统出现故障时，lin线可以将故障信息传递给车辆的中央控制器，从而提醒驾驶员及时处理。
这样一来，lin线可以提高车辆的安全性和可靠性，使驾驶员能够及时发现并解决潜在的问题。
4. 降低车辆的能耗和成本：lin线采用了一种低速通信的方式，能够在保证通信质量的前提下，降低通信的能耗。
与传统的高速通信方式相比，lin线的能耗更低，能够节约车辆的电力资源，提高车辆的能效。
此外，lin线的成本也相对较低，能够降低车辆的制造成本。
汽车lin线的原理主要包括以下几个方面：1. 总线拓扑结构：lin线采用了一种总线拓扑结构，即所有的设备都连接在同一条线路上。
这样一来，lin线能够实现简单而直接的设备之间的通信，减少了通信的复杂性和成本。
2. 通信协议：lin线采用了一种特定的通信协议，即lin协议。
lin协议定义了数据传输的格式和规则，包括数据帧的结构、数据的传输速率、错误检测和纠正等。
lin总线校验和场原理
lin总线校验和场原理说到LIN总线校验和场原理，咱们可得先理清楚个头绪。
LIN可不是“线”上的“线”，也不是啥特别难懂的东西，它其实是个通信协议。
啥意思呢？就是说，咱们这些电子设备之间，要想顺畅沟通，不像咱们打个电话那么简单，有时得通过一条专门的线来传递信息。
LIN总线就是这条“通信线路”，它能帮助各种电子设备，比如车载电器、传感器、ECU（电子控制单元）等等，彼此交流，确保它们同步工作。
好啦，既然聊到这里，咱们的重点就落到“校验和场原理”上了。
你会发现，这两个词看起来有点专业，但只要放平心态，就能看懂。
首先得说，校验和场其实就是一种“安全保障机制”，你懂的，信息传输一旦出错，可不得了。
你想，信息在网络上传递的时候，就像咱们玩打电话游戏一样，原本清晰的消息，传着传着就有可能变味儿了。
有时候是一点小小的误差，有时候可能就成了大麻烦。
想想看，要是车里的传感器误传了数据，搞不好引发个故障，车子可就不靠谱了。
所以，咱们要做的，就是通过“校验”和“和场”，确保每一条信息都精准无误。
说到“校验”，其实就是一种“验货”机制。
就像你去超市买东西，结账前，收银员会核对价格、数量啥的，确保一切无误。
如果一旦发现错误，马上纠正。
这也是LIN总线传输信息的做法，校验的工作就是对传输的数据进行检查，看它是不是符合规则。
如果出现差错，那就会有个“警报”机制出来，提醒你出问题了。
说白了，它就是个“把关员”，不允许信息出错。
“和场”呢，就是另一种让数据无误的手段。
你想想，如果传输数据有点偏差，咋办？是不是有可能丢了点什么重要信息，或者是信息顺序不对？而“和场”就像是给数据配上一条“加密链条”，在每次数据传输前，数据会先经过校验，进行加密“签名”，这样即便是在传输过程中有些小波动，接收端也能通过这个“和场”检测出来，确保它收到的还是最初的那一份数据。
简单来说，就是“确保你说的每句话都没有歪曲”，这样无论你发了多少条信息，都能放心，啥问题也没有。
lin总线的工作原理
lin总线的工作原理LIN总线（Local Interconnect Network）是一种低成本、低带宽的串行通信总线，主要用于连接车辆内的电子控制单元（ECU）。
LIN总线的工作原理如下：1. 总线拓扑：通常采用星型拓扑结构，即所有的从设备（ECU）都直接连接到主设备（Master）。
2. 总线通信：通信是基于主设备发送数据帧给从设备，并等待从设备的响应。
总线上只能有一个主设备，但可以有多个从设备。
3. 数据帧结构：LIN总线使用帧概念进行数据传输，每个数据帧包括同步字段、标识符、帧数据和校验字段。
- 同步字段：用于标识数据帧的开始信号。
- 标识符：确定数据帧传输的目标从设备。
- 帧数据：携带有效数据，用于控制从设备的操作。
- 校验字段：用于检测数据传输的正确性。
4. 数据传输：主设备在总线上发送数据帧，并设置一个时间槽用于等待从设备的响应。
每个从设备根据标识符判断是否需要响应，若需要则在时间槽内发送响应帧。
5. 总线速率：LIN总线的标准速率为19.2 kbps，但也支持其他速率，例如9.6 kbps、10 kbps等。
6. 碰撞检测：当多个从设备同时发送响应帧时，可能会发生碰撞。
为了检测碰撞，每个从设备在发送数据前会检测总线上的电平，如果检测到总线上的电平与自身发送的数据不匹配，则判断为发生碰撞。
7. 主从通信：主设备通常负责周期性地向从设备发送命令和接收数据，而从设备则在接收到命令后执行相应操作，并向主设备发送响应。
总之，LIN总线是一种简单、低成本的串行通信总线，主要用于车辆内部各个电子控制单元之间的通信，通过主从设备的发送和接收数据帧来实现控制和监测功能。
lin总线介绍_lin总线工作原理
lin总线介绍_lin总线工作原理LIN总线是针对汽车分布式电子系统而定义的一种低成本的串行通讯网络，是对控制器区域网络（CAN）等其它汽车多路网络的一种补充，适用于对网络的带宽、性能或容错功能没有过高要求的应用。
LIN总线是基于SCI（UART）数据格式，采用单主控制器/多从设备的模式，是UART中的一种特殊情况。
lin总线工作原理LIN总线所控制的控制单元一般都分布在距离较近的空间，传输数据是单线，数据线最长可以达到40m。
在主节点内配置1k电阻端接12V供电，从节点内配置30k电阻端接12V供电。
各节点通过电池正极端接电阻向总线供电，每个节点都可以通过内部发送器拉低总线电压。
主控制单元LIN主控制单元连接在CAN数据总线上，监控数据传输过程和数据传输速率，发送信息标题，决定何时将哪些信息发送到LIN数据总线上多少次，在LIN数据总线系统的LIN控制单元与CAN总线直接起翻译作用，能够进行LIN主控制单元及与之相连的LIN从属控制单元的自诊断。
主控制单元的信息结构LIN主控制单元控制总线导线上的每条信息的开始处都通过LIN 总线主控单元发送一个信息标题，它由一个同步相位构成，后面部分是标识符字节，可以传输2、4、8个字节的数据。
标识符用于确定主控单元是否会将数据传输给从属控制单元。
信息段包含发送到从属控制单元的信息。
校验区可为数据传输提供良好的安全性。
校验区由主控制单元通过数据字节构成，位于信息结束部分。
LIN总线主控制单元以循环形式传输当前信息。
LIN从属控制单元在LIN数据总线系统内，LIN从属控制单元的通信受到LIN主控制单元的完全控制，只有在LIN主控制单元发出命令的情况下，LIN从属控制单元才能通过LIN 总线进行数据传输。
单个的控制单元、传感器、执元件都相当于LIN从属控制单元，传感器是信号输入装置，传感器内集成有一个电控装置，它对测量值进行分析，分析后的数值是作为数字信号通过LIN总线进行传输的。
lin总线工作原理
lin总线工作原理
LIN总线是一种用于汽车电子控制单元（ECU）之间进行通信的协议。
它基于串行通信方式，用于传输低速信号，并且能够在不需要高带宽或长距离传输的情况下达到可靠的数据传输。
LIN总线的通信由一个主节点和多个从节点组成。
主节点负责控制整个总线的通信过程，而从节点则负责接收和响应主节点发送的消息。
主节点和从节点使用不同的标示符进行通信，从而实现消息的区分。
LIN总线使用一种称为时间分割多路复用（TDM）的方式来实现多节点之间的通信。
在TDM中，总线周期被划分为多个时间槽，每个时间槽对应一个节点的通信时隙。
每个节点只能在自己的通信时隙内发送或接收消息，而在其他节点的通信时隙内则需要保持静默。
在LIN总线中，数据传输使用异步串行通信方式。
每个节点通过发送和接收帧来进行通信。
发送帧由主节点发送，而接收帧则由从节点接收。
每个数据帧由一个标识符、数据和校验位组成。
标识符用于标识消息的发送者和接收者，数据用于传输具体的信息，而校验位用于检测数据传输过程中的错误。
LIN总线还提供了一种错误检测和纠正机制，以确保数据传输的可靠性。
当从节点接收到一个错误的数据帧时，它可以向主节点发送一个错误帧，以通知主节点发送正确的数据。
主节点收到错误帧后，会重新发送正确的数据帧。
总的来说，LIN总线通过TDM方式实现多节点之间的通信，使用异步串行通信方式进行数据传输，并提供错误检测和纠正机制来保证数据传输的可靠性。
汽车LIN总线的工作原理及数据传输解析
汽车LIN总线的工作原理及数据传输解析当总线主设备需要发送数据时，它会发送一个命令帧，其中包含要发送数据的目的设备地址和相关控制信息。
总线从设备接收到命令帧后，根据命令帧中的地址信息决定是否处理该帧。
如果总线从设备需要回复数据，它会发送一个响应帧，其中包含回复数据以及相关控制信息。
总线主设备将接收到的响应帧解析为数据，并进行后续处理。
在数据传输方面，LIN总线使用了连续时间域多路复用电传输技术。
具体而言，它将发送的数据流分成一个一个的比特，并根据时钟信号在总线上进行传输。
在传输过程中，每个比特的开始由总线主设备发送一个起始保持帧标记（SOF）来表示。
每个比特之间通过总线上的电位变化表示1和0。
传输的比特数和数据速率由总线主设备控制。
在接收方面，总线从设备通过比较接收到的电位变化来解析接收到的数据比特。
如果没有检测到电位变化，则该比特被解析为逻辑0，否则解析为逻辑1除了数据传输，LIN总线还包括错误检测和容错机制。
例如，总线主设备会发送一个帧检验序列（CRC）作为命令帧的一部分，以便总线从设备可以检测数据传输过程中的错误。
总的来说，汽车LIN总线通过主从架构、连续时间域多路复用电传输技术和错误检测机制实现了在汽车电子系统中的数据传输。
它的低成本、低功耗和可靠性使其成为汽车电子系统中常用的通信总线。
数据传输解析方面，LIN总线提供了多种数据传输模式，包括事件触发式传输模式和周期性激发式传输模式。
事件触发式传输模式是指仅在发生特定事件时才进行数据传输。
例如，当汽车发动机启动时，总线主设备可以向其他设备发送相关信息。
周期性激发式传输模式是指在预定时间间隔内定期传输数据。
例如，汽车仪表盘上的显示器可以每隔几毫秒接收并更新车速数据。
在数据传输解析过程中，总线主设备负责生成命令帧并将其发送给特定设备地址。
总线从设备接收到命令帧后，根据地址信息和控制信息判断是否需要回复数据，并将回复数据封装成响应帧发送给总线主设备。
lin系统结构和工作原理
LIN系统结构和工作原理1.简介L I N(Lo ca lI nt er con n ec tN et wo rk)系统是一种用于车辆电子系统的串行通信协议，旨在替代早期的K线通信协议。
本文将介绍LI N系统的结构和工作原理。
2. LI N系统结构L I N系统由以下几个主要组成部分构成：2.1L I N总线L I N总线是整个系统的主要通信媒介，它采用单一线缆连接车辆上的控制单元和各个从节点。
LI N总线采用半双工的通信方式，即同一时间只能有一方进行通信。
总线上的从节点通过发送和接收帧来进行通信。
2.2主节点主节点负责控制整个L IN网络的通信，它负责发送广播帧和同步帧，还可以与从节点进行点对点的通信。
主节点通过控制发送帧的时间间隔来实现数据的传输控制。
2.3从节点从节点是连接在L IN总线上的被控制设备，它们通过接收主节点发送的广播帧和同步帧来同步数据，并执行相应的任务。
从节点可以被主节点指定为特定的地址，以实现点对点通信。
3. LI N系统工作原理L I N系统的工作原理如下：3.1数据帧结构L I N系统使用数据帧进行通信，每个数据帧包含以下几个重要的字段：标识符(I D)-:标识符是数据帧的唯一标识，用于区分不同的帧类型和从节点。
帧头(F H)-:帧头包含了同步字节和帧的长度信息，用于同步数据帧的接收。
数据(D)-:数据字段用于存储实际的数据信息。
校验位(C S)-:校验位用于验证数据帧的完整性和正确性。
3.2主节点发送过程主节点发送数据帧的过程如下：1.主节点首先发送同步帧，用于同步所有的从节点。
2.主节点等待一段时间，以保证从节点已经接收到同步帧并做好准备。
3.主节点按照预定的时间间隔发送数据帧给所有的从节点。
4.从节点接收数据帧并执行相应的任务。
3.3从节点接收过程从节点接收数据帧的过程如下：1.从节点等待同步帧的到来，以进行同步操作。
2.从节点根据标识符判断数据帧是否是发给自己的。
LIN总线入门
LIN总线⼊门LIN总线是⽬前常见的⼀种A类⽹络协议。
LIN的全称为Local Interconnect Network。
LIN主要功能是为CAN总线⽹络提供辅助功能，应⽤场合有智能传感节点、⾃动车窗节点等。
⽬前最新的LIN协议是LIN2.2，制定于2010年。
LIN的⼀⼤优点是成本低，但其最⼤传输速率为20Kbps。
建议的通信速率如下，低速2400bps，中速9600bps，⾼速19200bps。
根据OSI参考模型，LIN总线仅规范了数据链路层和物理层。
LIN的部分应⽤LIN的特点如下：1.采⽤单主多从的组⽹⽅式，⽆CAN总线那样的仲裁机制，最多可连接16个节点（1主15从）。
2.对硬件要求简单，仅需UART/SCI 接⼝，辅以简单驱动程序便可实现 LIN 协议。
故⼏乎所有的MCU均⽀持LIN。
3.不需要单独的晶振，便能完成主、从节点的同步，硬件成本⼤幅降低。
4.仅使⽤⼀根信号线便可完成信息的传输，即所谓的单总线设备。
5.传输速率最⾼可达20Kbps，符合A类⽹络标准，满⾜车⾝控制需要。
6.LIN ⽹络中新节点的加⼊，对⽹络中其他原有节点的软硬件设计不会造成影响。
LIN⽹络主从节点的功能LIN⽹络中的节点任务分为主机任务和从机任务两类。
其中，主机任务只在主机节点上运⾏，⽽从机任务在主机节点和从机节点上均可运⾏。
也就是说，主机节点可以实现主机任务和从机任务。
A.主机任务主要执⾏以下功能：1.定义总线上的通信速率。
（同步场？待考）2.发送报⽂帧头，包含同步间隔场、同步场和标识符场三个部分。
3.监控总线通信，通过校验和确定数据正确性与否。
4.使从机进⼊唤醒或睡眠状态，并响应从机的唤醒要求。
B.从机任务既可运⾏于主机⼜可运⾏于从机，它主要完成以下功能：1.等待主机任务发送的同步间隔，使从机与主机于同步场中获得同步。
2.分析标识符场，若与⾃⼰相关，则接收或发送数据，若与⾃⼰⽆关则什么都不做。
3.检查和发送校验和。
《LIN总线培训》课件
为了解决这些问题，可以采取一些有效的措 施，如通信电缆绝缘、抑制电气噪声以及使 用数据校验机制等。
LIN总线的未来发展
1
未来趋势和应用前景
LIN总线在汽车电子系统中的应用将会继续增长，尤其是在智能出行和自动驾驶 等领域。
2
发展方向和关键技术
为了满足未来汽车电子系统的需求，LIN总线的发展将集中在提高带宽、降低功 耗和增强安全性等关键技术方面。
LIN总线的开发和应用方案
相关开发工具和方案
开发LIN总线应用需要使用特定的开发工具和方案， 例如LIN总线分析仪和调试工具等。
应用案例
LIN总线广泛应用于汽车座椅控制、门控制、照明控 制和仪表盘等多个领域。
LIN总线的问题与解决方案
1 常见问题
2 解决方案
LIN总线在实际应用中可能会遇到一些常见问 题，例如通信故障、电气干扰和数据传输错 误等。
《LIN总线培训》PPT课件
LIN总线培训课件旨在介绍LIN总线的概念、历史、通信原理、性能参数、开 发和应用方案、问题与解决方案以及未来发展趋势。
什么是LIN总线？
LIN总线是一种低成本、低速率、单总线通信协议，用于汽车电子系统中的局部互联。LIN总线以其简单、可靠 和经济实用的特点，在汽车行业得到广泛应用。
LIN总线的历史和应用
发展历程
LIN总线经过多年的发展，从最初的理念到如今成为现代汽车中使用广泛的通信协议，推动 了汽车电子系统的进步。
应用案例
LIN总线在汽车行业的应用非常丰富，例如车身控制模块、仪表盘、门控制系统和座椅控制 系统等。
LIN总线的通信原理和基本结构使用Master-Slave的通信模式，采用串行通信协议，通过消息的发送和 接收实现模块之间的通信。
lin总线唤醒和休眠机制 -回复
lin总线唤醒和休眠机制-回复[lin总线唤醒和休眠机制]是指在使用LIN总线进行通信的过程中，如何有效地实现设备的唤醒和休眠功能。
本文将详细介绍LIN总线的基本原理，并从硬件和软件两个方面讨论如何实现设备的唤醒和休眠。
首先，我们来了解一下LIN总线的基本原理。
LIN（Local Interconnect Network）总线是一种低成本、低速率的串行总线，主要用于短距离车辆内部网络的通信。
它的传输速率通常为最高20kbps，适用于较低带宽要求的应用场景，如车厢内部的控制单元之间的通信。
在LIN总线中，一台主设备（Master）可以与多台从设备（Slave）进行通信。
主设备起到指挥和控制的作用，从设备接受指令并执行相应的操作。
每个设备在通信中都有不同的角色，包括主机和从机。
主机负责启动和管理通信过程，而从机则被动地接受和执行指令。
在正常通信状态下，LIN总线上的设备处于活跃状态，始终监听总线上的数据变化，并根据指令做出相应的响应。
然而，在某些情况下，为了节省能源或延长设备寿命，我们希望设备在不需要进行通信时可以进入休眠状态，以降低功耗。
同时，当需要进行通信时，设备能够快速唤醒并参与到通信过程中。
要实现设备的唤醒和休眠机制，我们需要同时考虑硬件和软件两个方面。
首先，从硬件角度来看，设备需要具备相应的唤醒和休眠功能。
这可以通过使用专门的电源管理IC或低功耗微控制器来实现。
这些设备通常具有多种工作模式，包括全功率模式、低功率模式和休眠模式。
在全功率模式下，设备工作正常，接收和发送数据。
而在低功率模式和休眠模式下，设备的工作频率和电压会降低，以达到节能的目的。
其次，从软件角度来看，设备需要根据特定的条件决定何时进入休眠模式以及何时唤醒。
这可以通过定时器和中断机制来实现。
定时器可以设定一个时间阈值，在设备连续超过该时间没有进行通信时，触发休眠模式。
而中断机制可以在有需要进行通信时，快速唤醒设备。
当LIN总线上有数据传输时，设备会收到中断信号，并立即唤醒并参与到通信过程中。
LIN总线技术原理基础
LIN总线技术原理基础
LIN（Local Interconnect Network）总线技术是一种用于车辆电子
系统的串行通信协议，被广泛应用于汽车电子设备中。
LIN总线技术的出
现是为了满足汽车电子控制单元（ECU）之间低速率、短距离通信的需求，例如车内照明、窗帘等辅助功能。
在LIN总线技术中，数据传输通过LIN消息进行，消息由帧组成。
帧
的结构包括同步字段、标识符、数据长度、校验和和数据域。
同步字段用
于节点时钟同步，标识符用于区分不同的消息，数据长度表示数据域的长度，校验和用于检验数据的正确性，数据域存储具体的数据。
在LIN总线技术中，还可以通过使用LIN调度器来实现不同的通信需求。
LIN调度器允许对不同的从节点进行调度，根据优先级和时间窗口来
分配通信资源，以确保高优先级的消息能够在预定时间内得到处理。
总结来说，LIN总线技术通过主从架构实现了节点间的通信，主节点
负责时钟同步和通信协调，从节点负责收发数据。
它提供了简单的数据传
输机制，包括帧的结构和错误检测机制。
此外，LIN调度器还可以用来调
度不同的从节点，确保通信需求的满足。
LIN总线技术的应用使得汽车电
子系统的通信更加简单可靠，为车内辅助功能的实现提供了基础。
nxp 的lin自动寻址原理
NXP的LIN（Local Interconnect Network）自动寻址原理是通过LIN总线上的从节点（Slave）在初始化阶段自动分配一个唯一的地址。
以下是NXP LIN自动寻址的基本原理：
1. 从节点初始化：当从节点上电或复位时，它会进入初始化模式。
在此模式下，从节点会发送一个初始化帧（Initialization Frame）来通知主节点（Master）它的存在。
2. 主节点扫描：主节点会在总线上监听初始化帧，并记录从节点的存在。
主节点会为每个新的从节点分配一个唯一的地址。
3. 从节点地址分配：主节点会发送一个配置帧（Configuration Frame）给从节点，其中包含从节点的地址信息。
从节点接收到配置帧后，会将该地址保存，并进入正常通信模式。
4. 从节点响应：从节点在正常通信模式下会根据其地址来响应主节点的命令或请求。
需要注意的是，LIN总线上的从节点地址是在初始化阶段自
动分配的，主节点负责分配地址并通知从节点。
这种自动寻址的机制可以简化系统的配置和管理，提高LIN总线的可扩展性和灵活性。
{"code":0,"msg":"请求出现异常","data":{}}。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽车LIN总线技术特点
– 单主/多从媒体访问、无需仲裁。
• 在总线拓扑结构的LIN网络中，由主节点控制对传输介质的访问，从节 点只是应答主节点的命令。不需要仲裁和冲突管理机制。
LIN总线的网络节点数不能超过16，否则，节点增加将会减少网络阻 抗，导致环境条件变差。每增加一个节点，就会降低3％的阻抗
式。
汽车LIN总线原理与应用
– LIN的目标
• 为现有的汽车网络（CAN网络）提供辅助功能 • 在不需要CAN总线的带宽和多功能的场合使用，降低成本。 • 将开关、执行元件和传感器从子总线连接到主总线（如CAN总线）。
– LIN总线广泛应用的原因：
• 目前，高/低速CAN和J1850总线已经成为标准的车用网络总线。这些 总线速度极高，具有高抗电磁干扰性和高传输可靠性等优越的性能， 但价格也较高。
– 低成本
• LIN是基于SCI/UART( 通用异步收发接口的单总线串行通信)协议； • 目前几乎所有的微控制器芯片上都有SCI/UART接口。
– 低传输速率。小于20kb/s – 采用NRZ编码。
LIN总线融合了I2C和RS232的特性： 像I2C总线那样，LIN总线通过一个 电阻上拉到高电平，而每一个节点 又都可以通过集电极开路驱动器将 总线拉低；像RS232那样通过起始 位和停止位标识出每一个字节，每 一位在时钟上异步传输。
主要内容
LIN 总线原理与应用
• LIN的主要技术特点 • LIN的通信任务和报文帧类型 • LIN的报文通信 • LIN的应用
汽车LIN总线原理与应用
LIN ( Local Interconnect Network 局部互联网) 是面向汽车低端 分布式应用的低成本（0.5美元）、低速率（20kbps）、串行通 信总线。
– 是LIN的核心 – 对来自LLC的报文封装串行化； – 对来自物理层的数据进行解串、错误检测、错误
标定等操作； – 由故障界定管理实体进行监控；
– 物理层
– 定义了信号如何在总线媒体上传输； – 定义物理层的驱动器/接收器特性。
LIN 的通信任务 – 基础概念
主机节点：控制网络中各节点通信的节点
– 发送2、4或8个数据字节 – 发送检验字节
LIN 通信任务
LIN 的通信任务
LIN协议是一主多从结构，通信只能由主节点中的主任务发起，一个完整的 LIN报文帧的传输是由主任务和从任务共同实现的，主任务发送“报头”， 从任务发送或接收“响应”。
• 最初的成员有 奥迪, 宝马, 克莱斯勒, 摩托罗拉, 博世, 大众和沃尔沃 等
– 2000年，LIN联盟再次发布了1.1版本。 – 2001年，第一辆采用LIN1.1版本的量产汽车面世。 – 2003年，2.0版本出现。 – 2006年，2.1版本面世并沿用至今。 • LIN的市场 – LIN总线产品已经成为汽车总线的第二大市场; – 第一大市场是CAN总线，其在2006年已经达到顶峰。
• 大量的车身和安全性能方面的应用对车用网络总线的性能要求并不太 高，只需要一种性价比更高的标准车用网络总线，而LIN总线正好可 以满足这一需求。因此，目前LIN总线技术正被越来越广泛的应用到 车身电子中。
汽车LIN总线原理与应用
• LIN 起源和发展 – LIN联盟成立于1999年，并发布了LIN 1.0版本。
汽车LIN总线原理与应用
• LIN 概述
• 由汽车行业开发，用作经济高效的子总线系统； • 是CAN的下层网络； • 属于SAE规范的汽车A类网络； • 是CAN总线的补充，适用于对总线性能要求不高的车身系统，
如车门、车窗、灯光等智能传感器、执行器的连接和控制。 • LIN实现了一种具有成本效益的智能传感器和执行器的通讯方
LIN 的通信任务 – 基础概念
从节点：是总线上的2-16个成员，它们在主节点发送适当的ID 后接收或发送数据
从通信任务
• 从节点从事的任务都称为从通信任务；但主节点也会执行从任务 • 节点接收来自主通信任务的ID • 节点根据ID决定做什么。
– 接收数据 – 或发送数据 – 或什么都不做
• 发送数据时，节点：
• 一个LIN网络上的通讯总是由主发送任务所发起的 • 在主节点上可执行主通信任务和从通信任务 • 可控制整个总线网络和协议；
主通信任务：
• 在主节点上运行的，用于控制总线上所有的通信，负责报文的进度表、发送报
文头的任务称为主任务。
• 常见主任务：如定义传输速率，发送同步时间间隔、同步场、标识符ID场，监 控并通过检查校验和（check sum）验证数据的有效性。
汽车总线拓扑 CAN/LIN
LIN节点结构
LIN接口由两部分组成： 协议控制器、线路接口
LIN 通信媒介（铜线）
LIN 线路接口
RX 采用
TX
+
UARTLIN
协议控制器
LIN节点
协议控制器集成在微控制器中 的一个标准UART上实现，微控 制器软件负责管理LIN协议，实 现以下功能：
(1)发送/接收8位字节； (2)构成请求帧，接收为应帧; (3)发送帧
线路接口： (1)负责将LIN总线的信号翻译
成无干扰的RX信号传入LIN协议 控制器；
(2)或将协议控制器的RX信号 进行翻译传入LIN总线
RIGOL TECHNOLOGIES, INC.
汽车LIN总线技术特点
– 物理层采用单线连接，两个电控单元间的最大传输距离为40m
• 其总线驱动器和接收器的规范遵从改进的ISO 9141 单线标准。
– 报文的数据长度可变。
• LIN应答帧报文的数据域长度可在0~8个字节之间变化，便于不同任务的通信 应用。
– 采用奇偶校验和求和校验相结合的双重校验机制。
LIN网络结构模型
– LIN网络由数据链路层和物理层构成 – 数据链路层
• 逻辑链路控制子层(LLC)
– 报文滤波、恢复管理、报文确认等
• 媒体访问控制子层(MAC)
汽车LIN总线技术特点– 同机制简单• LIN通信中的从节点采用简单的自我同步机制（不需要晶体或陶瓷共鸣器）。 • 主节点在报文帧的头部发送同步间隙，标记报文帧的开始。 • 从节点根据此间隙与总线同步，无需专门的时钟同步装置，降低硬件成本。
– 通信确定性。
• 主节点控制整个网络的通信，控制不同节点的传输时间； • 每个报文帧的长度是预知的； • 采用调度表，可保证信号的周期性传输、保证总线不会出现超负载现象
