实验五 测回法测水平角

实验五  测回法测水平角

实验五 测回法测水平角一、 目的和要求1. 掌握测回法观测水平角的观测顺序、记录和计算方法。

上、下半测回角值互差不 超过±40″;二、 计划和设备1. 实验学时安排2学时,实验小组4~6人组成;2. 实验设备为DJ 2型光学经纬仪或电子经纬仪一台及其它附属配件;3. 实验场地为实验大楼楼顶若干测量标志;4.每人用测回法测水平角一个测回,实验结束时,每人交实验报告一份。

三、 方法和步骤1. 经纬仪的安置松开三角架,安置于测点上,其高度大约在胸口附近,架头大致水平并安置好仪器; 对中,使架头中心对准测站点,踩紧脚架。

2. 经纬仪的使用1) 对中采用光学对中器对中,先利用三脚架使仪器大致对中,再利用脚螺旋使光学对中 器精确对中; 2) 整平升降三脚架使圆水准器居中,使仪器大致水平;在检查仪器是否对中,如果仪器不对中,重复上一步骤使仪器对中,再利用升降三脚架粗平仪器,最后利用脚螺旋精平仪器; 3) 瞄准瞄准的方法与水准仪操作基本相同; 4) 读数调节反光镜使读数窗亮度适当,对读数窗的目镜调焦,看清读数窗分划,根据使用的仪器情况进行读数; 3. 测回法测水平角1) 选定一测站点安置仪器,对中、整平后,再选定A 、B 两个目标; 2) 配置读盘:每人一个测回,读盘的位置配置为()n i /1801*-。

3) 进行盘左观测:11a b -=左β; 4) 进行盘右观测:22a b -=右β5) 观测结束后,检查各测回角值是否超限()右左βββ+=21; 四、 注意事项1. 瞄准目标时,尽可能瞄准目标底部;2. 同一测回观测时,切勿动读盘配置器;3. 注意仪器的安全使用。

实验报告四经纬仪的使用与测回法测水平角日期班组学号姓名。

实验四测回法和方向法观测水平角

实验四测回法和方向法观测水平角

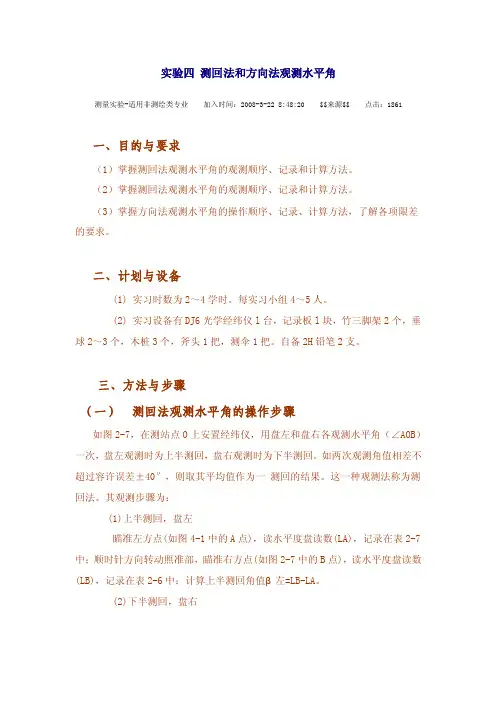

实验四测回法和方向法观测水平角测量实验-适用非测绘类专业加入时间:2008-3-22 8:48:20 $$来源$$ 点击:1861一、目的与要求(1)掌握测回法观测水平角的观测顺序、记录和计算方法。

(2)掌握测回法观测水平角的观测顺序、记录和计算方法。

(3)掌握方向法观测水平角的操作顺序、记录、计算方法,了解各项限差的要求。

二、计划与设备(1) 实习时数为2~4学时。

每实习小组4~5人。

(2) 实习设备有DJ6光学经纬仪l台,记录板l块,竹三脚架2个,垂球2~3个,木桩3个,斧头1把,测伞1把。

自备2H铅笔2支。

三、方法与步骤(一)测回法观测水平角的操作步骤如图2-7,在测站点O上安置经纬仪,用盘左和盘右各观测水平角(∠AOB)一次,盘左观测时为上半测回,盘右观测时为下半测回。

如两次观测角值相差不超过容许误差±40″,则取其平均值作为一测回的结果。

这一种观测法称为测回法。

其观测步骤为:(1)上半测回,盘左瞄准左方点(如图4-1中的A点),读水平度盘读数(LA),记录在表2-7中;顺时针方向转动照准部,瞄准右方点(如图2-7中的B点),读水平度盘读数(LB),记录在表2-6中;计算上半测回角值β左=LB-LA。

(2)下半测回,盘右倒转望远镜,逆时针方向转动照准部,瞄准右方点B,读数得RB,记录;逆时针方向转动照准部,瞄准左方点A,读数得RA,记录;计算下半测回角值β右=RB--RA。

(3)检查有无超限上下半测回角值之差使用DJ6光学经纬仪观测时,其限差为",若超过限差″,则取上、下半测回角值的平均值为一测回水平角值,若超过限差±40",则需重测整个测回。

图 4-12.测回法观测水平角的练习在测区范围地面上选择彼此相距30m左右的三点A、B、C,打下木桩,在桩顶钉小铁钉或画十字作为标志中心;在A点安置经纬仪,在B、C点架设竹三脚架并挂垂球,用测回法测得∠A;同法分别在B、C点安置仪器,测得∠B、∠C。

《工程测量》测回法测水平角实验

《工程测量》测回法测水平角实验

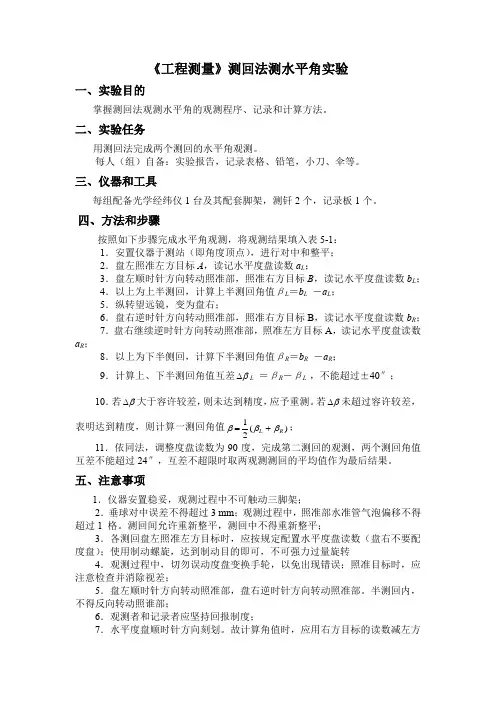

《工程测量》测回法测水平角实验一、实验目的掌握测回法观测水平角的观测程序、记录和计算方法。

二、实验任务用测回法完成两个测回的水平角观测。

每人(组)自备:实验报告,记录表格、铅笔,小刀、伞等。

三、仪器和工具每组配备光学经纬仪1台及其配套脚架,测钎2个,记录板1个。

四、方法和步骤按照如下步骤完成水平角观测,将观测结果填入表5-1:1.安置仪器于测站(即角度顶点),进行对中和整平;2.盘左照准左方目标A ,读记水平度盘读数a L ;3.盘左顺时针方向转动照准部,照准右方目标B ,读记水平度盘读数b L ;4.以上为上半测回,计算上半测回角值βL =b L -a L ;5.纵转望远镜,变为盘右;6.盘右逆时针方向转动照准部,照准右方目标B ,读记水平度盘读数b R ;7.盘右继续逆时针方向转动照准部,照准左方目标A ,读记水平度盘读数a R ;8.以上为下半侧回,计算下半测回角值βR =b R -a R ;9.计算上、下半测回角值互差β∆L =βR -βL ,不能超过±40″;10.若β∆大于容许较差,则未达到精度,应予重测。

若β∆未超过容许较差,表明达到精度,则计算一测回角值)(21R L βββ+=; 11.依同法,调整度盘读数为90度,完成第二测回的观测,两个测回角值互差不能超过24″,互差不超限时取两观测测回的平均值作为最后结果。

五、注意事项1.仪器安置稳妥,观测过程中不可触动三脚架;2.垂球对中误差不得超过3 mm ;观测过程中,照准部水准管气泡偏移不得超过1 格。

测回间允许重新整平,测回中不得重新整平;3.各测回盘左照准左方目标时,应按规定配置水平度盘读数(盘右不要配度盘);使用制动螺旋,达到制动目的即可,不可强力过量旋转4.观测过程中,切勿误动度盘变换手轮,以免出现错误;照准目标时,应注意检查并消除视差;5.盘左顺时针方向转动照准部,盘右逆时针方向转动照准部。

半测回内,不得反向转动照谁部;6.观测者和记录者应坚持回报制度;7.水平度盘顺时针方向刻划。

测回法观测水平角实验报告

测回法观测水平角实验报告

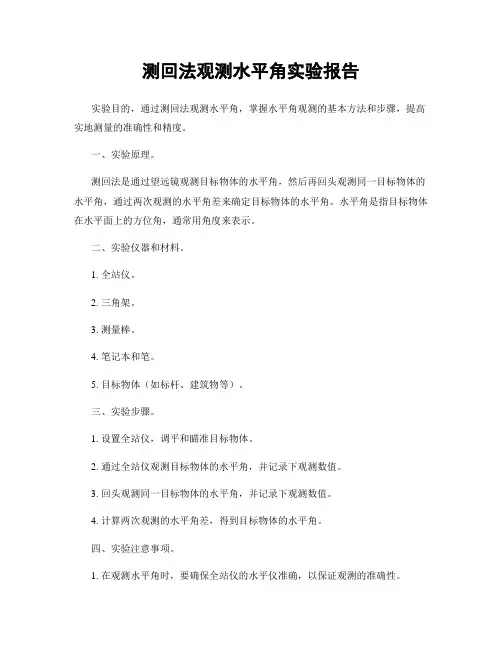

测回法观测水平角实验报告实验目的,通过测回法观测水平角,掌握水平角观测的基本方法和步骤,提高实地测量的准确性和精度。

一、实验原理。

测回法是通过望远镜观测目标物体的水平角,然后再回头观测同一目标物体的水平角,通过两次观测的水平角差来确定目标物体的水平角。

水平角是指目标物体在水平面上的方位角,通常用角度来表示。

二、实验仪器和材料。

1. 全站仪。

2. 三角架。

3. 测量棒。

4. 笔记本和笔。

5. 目标物体(如标杆、建筑物等)。

三、实验步骤。

1. 设置全站仪,调平和瞄准目标物体。

2. 通过全站仪观测目标物体的水平角,并记录下观测数值。

3. 回头观测同一目标物体的水平角,并记录下观测数值。

4. 计算两次观测的水平角差,得到目标物体的水平角。

四、实验注意事项。

1. 在观测水平角时,要确保全站仪的水平仪准确,以保证观测的准确性。

2. 观测时要注意避免光线干扰,选择适当的观测时间和光线条件。

3. 记录观测数值时,要准确记录,并注意单位的使用。

五、实验结果与分析。

通过实验观测,得到了目标物体的水平角为30°。

经过多次实验,发现测回法观测水平角的方法能够得到较为准确的结果,但在实际操作中仍需注意观测条件和仪器的精度。

六、实验总结。

通过本次实验,掌握了测回法观测水平角的基本方法和步骤,提高了实地测量的准确性和精度。

在以后的实地测量工作中,将继续加强实践,不断提高观测技能,确保测量结果的准确性和可靠性。

七、参考文献。

1. 《测量学》。

2. 《全站仪操作手册》。

以上就是本次测回法观测水平角实验的报告内容,希望对大家有所帮助。

经纬仪测量数据记录表格

经纬仪测量数据记录表格

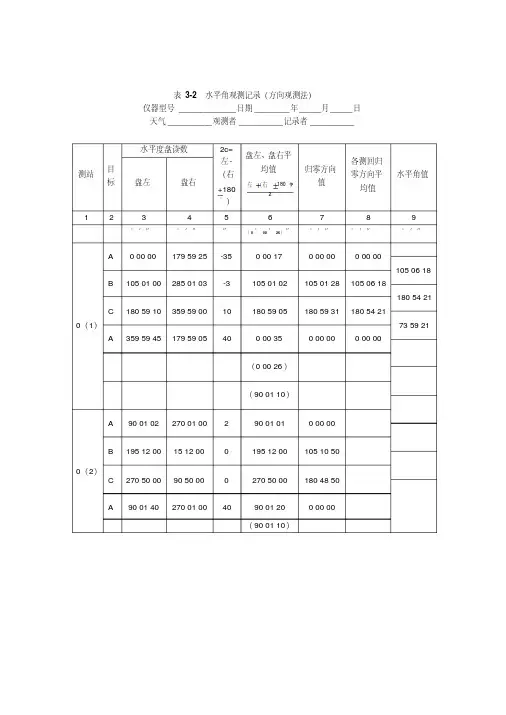

表3-2 水平角观测记录(方向观测法)仪器型号_____________日期________年_____月_____日天气__________观测者__________记录者__________测站目标水平度盘读数2c=左-(右+180°)盘左、盘右平均值2180)(右左归零方向值各测回归零方向平均值水平角值盘左盘右1 2 3 4 5 6 7 8 9°′″°′″″(0°00′26)″°′″°′″°′″0(1)A 0 00 00 179 59 25 -35 0 00 17 0 00 00 0 00 00105 06 18 B 105 01 00 285 01 03 -3 105 01 02 105 01 28 105 06 18180 54 21C 180 59 10 359 59 00 10 180 59 05 180 59 31 180 54 2173 59 21A 359 59 45 179 59 05 40 0 00 35 0 00 00 0 00 00(0 00 26)(90 01 10)0(2)A 90 01 02 270 01 00 2 90 01 01 0 00 00B 195 12 00 15 12 00 0 195 12 00 105 10 50C 270 50 00 90 50 00 0 270 50 00 180 48 50 A 90 01 40 270 01 00 40 90 01 20 0 00 00(90 01 10)表3-3 水平角观测记录(测回法)仪器型号_____________日期________年________月________日天气________观测者________记录者________测站目标竖盘位置水平读盘读数半测回角值一测回角值一测回角值备注°′″°′″°′″°′″O(1) A左0 00 0060 28 2560 28 3060 28 32B 60 28 25A右180 00 2560 28 35B 240 29 00O(2) A左90 00 5060 28 3060 28 35B 150 29 20A右170 01 2060 28 40B 330 30 00表3-3 竖直角观测记录仪器型号_____________日期________年________月________日天气________观测者________记录者________测站目标竖盘位置竖直读数半测回竖直角一测回竖直角备注°′″°′″°′″A B 盘左96 32 00 -6 32 00-6 32 11瞄准目标测杆底部盘右263 27 38 -6 32 22A C 盘左58 31 30 +31 28 30+31 28 37瞄准目标电线杆顶端盘右301 28 45 +31 28 45。

全站仪测回法观测水平角的步骤

全站仪测回法观测水平角的步骤

全站仪测回法观测水平角的步骤
全站仪测回法观测水平角的步骤如下:
1. 在目标点上设置反射器,并确保反射器位于目标点的中心位置。

可以使用三脚架或其他支持设备来固定反射器。

2. 将全站仪放置在观测点上,并确保其水平仪的气泡位于中心位置。

3. 打开全站仪并进行初始化,根据具体的仪器型号和使用说明进行操作。

4. 使用全站仪上的望远镜观察反射器,通过调整望远镜的焦距和方向来使反射器的图像清晰可见。

5. 使用全站仪上的水平角刻度盘或电子显示屏读取水平角度的初始值。

6. 执行所需的测量任务,例如测量目标点到其他目标点的水平角度。

7. 完成测量后,记录水平角度的最终值。

8. 将望远镜对准其他目标点,并重复步骤4到步骤7来测量其他目标点的水平角度。

9. 根据测量数据计算所需的水平角度差异或其他相关数据。

10. 关闭全站仪,并进行数据处理和分析。

需要注意的是,在进行测量前,应该检查全站仪的仪器误差和校准情况,以确保获得准确的测量结果。

同时,还要注意环境因素对测量结果的影响,例如温度、湿度和风速等。

测回法测量过程

测回法测量过程
*
(一)测回法观测水平角:
设O为测站点,A、B为观测目标,用测回法观测 OA与OB两方向之间的水平角β。
A
在A、B两点竖立测杆或
测钎等,作为目标标志。
O
(1)在测站点O安置经纬仪
B
*
测回法观测水平角-盘左位置
0°00′00″
A
O
瞄准左目标A,置零。
B
*
将数据填入记录表:

水平度盘读数 半测回角值 一测回角值
测站 盘 目
位标

°′ ″
°′″
°′″
左 A 0 00 00
O
*
顺时针旋转,瞄准右目标B,读数。
A
O
98°20′48″
B
*
将数据填入记录表:
测站

水平度盘读数 半测回角值 一测回角值
盘目
位标 置
°′ ″
°′″
°′″
左A
B
0 00 00 98 20 48
β98=2b0 -4a8
O
*
测回法观测水平角-盘右位置
测回法观测水平角-注意
•角度计算方法β = b - a
•当b≥a时 β= b – a •当b<a时 β= b+360°– a
测回法观测顺序为:
盘左 左边点
置零
读数
左边点
记录 读数
*
右边点 右边点
读数 盘右
倒镜成盘右
逆时针,瞄准右目标B,读数。 A
O
278°21′12″
B
*
将数据填入记录表:
测站

水平度盘读数 半测回角值 一测回角值
盘目
位标

全站仪检验记录表

全站仪检验记录表

D
291 19 25 111 19 28 -3 291 19 26.5
ห้องสมุดไป่ตู้
P
A
0
0
3 180 0
3
0
0
0
3
A
90 0
0 270 0
1 -1 90 0 0.5
B
201 34 20 21 34 20
0 210 34 20
2
C
301 44 51 121 44 51
0 301 44 51
D
21 19 26 210 19 27 -1 21 19 26.5
A
90
0
1 269 59 58
3
89 59 59.5
测站
测 点
A
B P
C
竖直角观测:(检验项目竖盘指标差X”<15”)
外观及气泡
盘位
竖盘读数
半测回角值 指标差 一测回角值
检验项目
状态
° ′ ″ ° ′ ″ (X) ° ′ ″ 外观及一般功能检查

90 37 56 -0 37 56
按键功能检查

269 22
3
-0 37 57
水准气泡检查

91 19 33 -1 19 33
对中器检查

268 40 26 -1 19 34

92 31 44 -2 31 44

267 28 13 -2 31 47
仪器检验结果

90 17 41 -0 17 41
D

269 42 19 -0 17 41
2C=L-(R±180°) 式中 L-表示盘左读数;R-盘右读数,当R≥180°时,取“-”,当R<180°时,取“+”,指标差=(盘左+盘右-360°)/2

测回法测角测距记录表

测回法测角测距记录表

视 68.868 1页
测回法测角测距记录表
: 南 昌 市 沿 工程名 江 称: 大 道 连 通 工 程
日期: 2011.
1.9
观 测 :
仪器:
SET230RK/PK3
测站
测盘 后视 回位 前视
水平度盘 读数
G6-2
后视
0-0-0
Ⅰ 左 前视 后视
203-59-13 179-59-57
前视 23-59-12
180-40-14 视
Ⅰ左
G10
前视
后视
前视
Ⅱ右
G11
后视
前视
0-40-15 90-0-0 270-40-13 270-0-1 90-40-16
180-40-14 180-40-14
180-40-13 180-40-14
180-40-15

180-40-14
视 68.868 后 151.784
视 68.868 前 151.784
测回法测角测距记录表




沿 工程名 江 称: 大

前湖立交
日期: 2011.
1.9
观 测 :




仪器:
SET230RK/PK3
测站
测盘 后视 回位 前视
水平度盘 读数
G8
后视
0-0-0
前视 Ⅰ左
后视
60-0-17 179-59-50
前视 240-0-11
G6
后视 90-0-02
前视 Ⅱ右
后视
G10
后视 90-0-02
前视 Ⅱ右
后视
293-59-14 269-59-58

角度测量—水平角测量(建筑工程测量)

角度测量—水平角测量(建筑工程测量)

测回法 —— 一个测站点测定单个水平角
一个测回 测量步骤:
上半测回(盘左位置) 下半测回(盘右位置)
左方目标
1.安置仪器
2.盘左观测(上半测回)左= b左-a左
3.盘右观测(下半测回)右= b右–a右
4.取平均值,求水平角
1 2
(左


)
右方目标
全站仪水平角测量——测回法
请思考
全站仪水平角测量——方向测回法
全站仪水平角测量 3.1全站仪测回法测量水平角 3.2全站仪方向观测法测量水平角
全站仪水平角测量——测回法
测回法适合于一个测站点测定单个水平角
全站仪水平角测量——测回法 全站仪测回法测定的原理
全站仪水平角测量 全站仪的水平度盘构造
竖直度盘 水平度盘
全站仪 内部构造模型
全站仪水平角测量——测回法
方向观测法(全圆测回法)
全站仪水平角测量——方向测回法
方向观测法(全圆测回法)
全站仪水平角测量——方向测回法
方向观测法(全圆测回法)——一个测站点测定多个水平角
观测步骤:
1.安置全站仪 2.盘左位置(上半测回):
观测顺序(顺时针):A→B→C→D→A
计算盘左的“归零差” 3.盘右位置(下半测回 ):
观测顺序(逆时针): A→D → C → B → A 计算盘右的“归零差” 4.计算:分别计算上、下半测回角值
上、下半测回合称为一个全圆测回
全站仪水平角测量——方向测回法
方向观测法观测记录手簿
