超级电容器的结构及其特点
超级电容器
电极材料
电极材料是影响超级电容器性能的重要因素。 为了进一步提高超级电容器的容量和循环寿命，最主要的 是开发新的高比容量，高比功率的电极材料。 超级电容器的电极材料可以分为以下几类:炭电极材料， 金属氧化物电极材料，导电聚合物电极材料，复合电极材 料。
碳电极材料
目前已经开发用在双电层电容器上的碳材料有:活性炭 粉末、活性碳纤维、碳纳米管、膨胀性石墨、碳气凝胶、 炭黑和石墨烯等。 炭材料的性质中最为关键的几个影响因素为炭材料的表 面积和粒径分布，炭材料的电学稳定性，炭材料的导电 率。
在沿海岛屿、边远山区，地广人稀的草原牧场等地方， 风能和太阳能可作为解决生产和生活能源的一种可靠 途径。然而，这些能源还不能稳定地供给。将超级电 容器与风力发电装置或太阳能电池组成混合电源，超 级电容器在白天阳光充足或风力强劲的条件下吸收能 量以电能的形式存储起来，在夜晚或风力较弱时放电， 可解决上述问题。
超级电容器还可用作汽车的主电源。
（4）工业领域
超级电容器在工业不间断电源(UPs)、安全预防 设备以及仪器仪表等方面得到广泛应用。
（5）消费电子领域
使用超级电容器做为储能元件的手电筒，充电只 需90秒，循环寿命可达50万次，可使用约135年。电 子玩具常要求瞬时大电流，而电池无法提供，使用超 级电容器作为电源不仅可以解决这个问题，还可以降 低使用成本、减轻质量。一种自动的切管工具用于替 代一种己经有十年历史的旧式手持切管设备。考虑实 际应用，要求能提供瞬间高功率及长寿命，并且要求 快速充电，一次充电能满足100次的切割工作，超级 电容器与电池混联后能使产品满足应用的需求。
超级电容器的研究及应用现状
美国、日本、韩国、俄罗斯、德国等国研究超级 电容器起步较早，技术相对比较成熟。
超级电容器的研究
3、表面官能团
主要通过两种途径： 1）改变表面的润湿性能 2）官能团自身发生可逆的氧化还原反应 从制备高容量、耐高压、稳定性好的电容器角度 出发 , 要求活性炭材料表面的官能团有一个合适 的比例。
4、微晶结构
对超级电容器来说,中孔比例大一些比较好 中孔碳材料的方法主要有三种: 1）催化活化法 2）混合聚合物炭化法 3）模板炭化法
3、发展趋势：
• 提高性能、降低成本是超级电容器发展的主旋律。 • 从超级电容器的发展历史来看，电容器虽然能够 提供高功率，但电容器不能像电池一样提供高的 重量能量比，期望将来超级电容器能够代替电池 作为储能元件，兼具高能量和高功率的性能。 • 超级电容器是绿色环保、能源开发的重要方向之 一，它的研发必将带动整个电子产业及相关行业 的发展，目前国内超级电容器的开发生产刚刚起 步，具有广阔的发展空间。
双电层原理示意图
2. 性能特点
—介于电池和物理电容器之间
性 能 铅酸电池 1-5小时 超级电容器 0.3-若干秒 普通电容器 10-3—10-6秒
充电时间
放电时间
比能Wh/kg 循环寿命 比功率W/kg 充放电效率
0.3-3小时
30- 40 300 < 300 0.7-0.85
0.3-若干秒
1- 20 >10000 >1000 0.85-0.98
2) 赝电容型超级电容器
(1) 金属氧化物材料 • 贵金属氧化物材料 —RuO2：无定型RuO2拥有更高 的电导率，更高的比电容，更高的电化学可逆性。 • 替代RuO2的廉价金属氧化物材料—MnO2和NiO。
(2) 导电聚合物材料 聚苯胺(PANI)、聚吡 (PPy)和聚噻吩(PTh) 他们的一些相关衍生 物。 优点： 价格低廉、对环境友 好、高导电率、高度 可逆以及活性可控。
超级电容器简介
3．非常短的充电时间，在0.1-30s即可完成。
4．解决了贮能设备高比功率和高比能量输出之间的矛盾， 将它与蓄电池组合起来，就会成为一个兼有高比功率输出的贮 能系统。
5．贮能寿命极长，其贮存寿命几乎可以是无限的。
6．高可靠性。
四、超级电容器技术及电极材料的进展
电压、能量密度高
按照电解液分,分为水溶液电解液超级电容器和有机电解液超级电容器。
根据结构分为对称型电容器(SymmetricCapacitor)和混合型超级电容器(Hybrid Capacitor)。
三、超级电容器的性能特点——介于电池与物理电容器
之间
优点
1. 高功率密度，输出功率密度高达数KW/kg，一般蓄电池的 数十倍。
氧化还原赝电容即法拉第赝电容是指活性电极材料发生氧化还原反应表现出 来的电容特性,主要包括过渡金属氧化物和导电聚合物。
双电层电容器存储的电荷与它的电容和电压相关 Q=CV，电容和电压是独 立的，但取决于电极的表面积，双电层的厚度和电解液的介质常数。根据 双电层电容器所需设备的性能或是使用的电解液选择电极材料。活性炭是 双电层电容器传统的电极材料
双电层原理示意图
充电时,外电源使电容器正负极分别带正电和负电,而电解液中的正负离子分别移动到电 极表面附近,形成双电层,整个双电层电容器实际上是两个单双电层电容器的串联装置。
双电层电容器充电状态电位分布曲线
Profile of the potential across electrochemical double layer capacitor in the charged condition
双电层电容器的储能机理本质上与静电容器一致,其依靠材料表面电子和溶液中等量 离子在电极材料/电解液界面的分离储存电量。通常电极材料采用高比表面积炭材料, 具有较高的比表面积(高达2000 m2 /g),远大于电解电容器电极的比表面积,
超级电容单体和模组特点对比

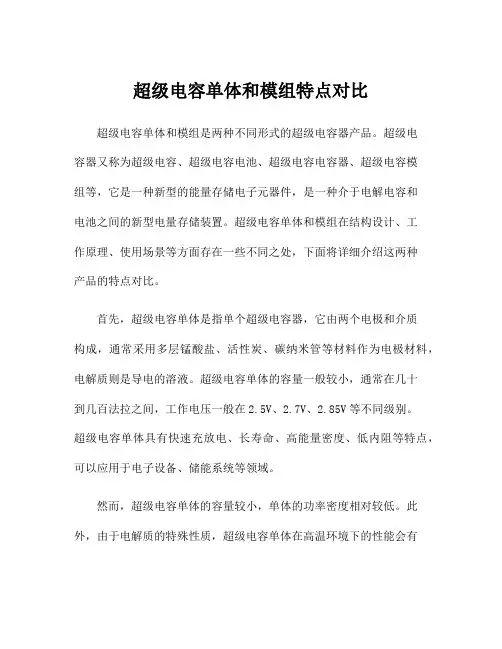

超级电容单体和模组特点对比超级电容单体和模组是两种不同形式的超级电容器产品。
超级电容器又称为超级电容、超级电容电池、超级电容电容器、超级电容模组等，它是一种新型的能量存储电子元器件，是一种介于电解电容和电池之间的新型电量存储装置。
超级电容单体和模组在结构设计、工作原理、使用场景等方面存在一些不同之处，下面将详细介绍这两种产品的特点对比。
首先，超级电容单体是指单个超级电容器，它由两个电极和介质构成，通常采用多层锰酸盐、活性炭、碳纳米管等材料作为电极材料，电解质则是导电的溶液。
超级电容单体的容量一般较小，通常在几十到几百法拉之间，工作电压一般在2.5V、2.7V、2.85V等不同级别。
超级电容单体具有快速充放电、长寿命、高能量密度、低内阻等特点，可以应用于电子设备、储能系统等领域。
然而，超级电容单体的容量较小，单体的功率密度相对较低。
此外，由于电解质的特殊性质，超级电容单体在高温环境下的性能会有所下降。
因此，超级电容单体一般需要在温度较低的环境下使用，对于一些特殊场景的应用，单体的能量储存能力可能无法满足需求。
相比之下，超级电容模组是由多个超级电容单体组装而成的电容器组件。
超级电容模组可以根据不同需求进行灵活的组合与安装，以实现更大容量、更高电压和更大功率密度的要求。
超级电容模组的容量通常在几百到几千法拉之间，工作电压一般在2.7V、2.85V、5.5V、6.3V等不同级别。
超级电容模组具有更高的功率密度、更大的容量和更高的工作电压，可以满足大部分场景的能量存储需求。
除此之外，超级电容模组具有更高的可靠性和稳定性。
由于模组由多个单体组成，即便其中一个单体发生故障，仍然可以保持整个模组的正常工作。
此外，超级电容模组还具有更好的散热性能和更长的使用寿命。
它可以在较宽的温度范围内正常工作，适用于各种应用场景，如电动汽车、风力发电储能、电网调频等。
然而，超级电容模组相对于单体来说，更加复杂且体积较大，需要更多的空间来安装和布置，这在一些空间有限的应用场景下可能会受到限制。
超级电容器简介课件
THANKS
主要应用领域市场现状与趋势
总结词
电动汽车和可再生能源领域是超级电容器的最主要应用领域，未来市场份额将进一步扩 大。
详细描述
电动汽车和可再生能源领域是超级电容器最主要的应用领域。在电动汽车领域，超级电 容器可以提供快速充电和大功率放电，提高车辆的加速和爬坡性能。在可再生能源领域 ，超级电容器可以用于储存和释放能量，提高能源利用效率。未来，随着电动汽车和可
能量密度与功率密度
能量密度高
超级电容器具有较高的能量密度，能 够存储较多的电能，使得其在混合动 力汽车、电动车等领域具有广泛应用 。
功率密度高
超级电容器具有极高的功率密度，可 以在短时间内释放大量电能，适用于 需要瞬时大功率输出的场合。
循环寿命与稳定性
长寿命
超级电容器经过多次充放电循环后，性能衰减较小，循环寿命长，可达数十万 次以上。
再生能源市场的不断扩大，超级电容器的市场份额也将进一步增加。
市场竞争格局与挑战
总结词
超级电容器市场竞争激烈，企业需要不 断创新以保持竞争优势。
VS
详细描述
目前，全球超级电容器市场已经形成了较 为稳定的竞争格局，但随着新技术的不断 涌现和市场的不断扩大，竞争也日趋激烈 。企业需要不断加大研发投入，提高产品 性能和降低成本，以应对市场竞争的挑战 。同时，企业还需要加强与上下游企业的 合作，共同推动超级电容器市场的快速发 展。
响应速度
超级电感的响应速度较快， 能够快速提供和回收能量， 而超级电容器的响应速度相 对较慢。
储能密度
超级电容器的储能密度较高 ，能够存储更多的能量，而 超级电感的储能密度相对较 低。
应用范围
超级电感适用于高频、大电 流的应用场景，而超级电容 器适用于需要快速充放电和 长循环寿命的应用场景。
超级电容器结构
知识创造未来

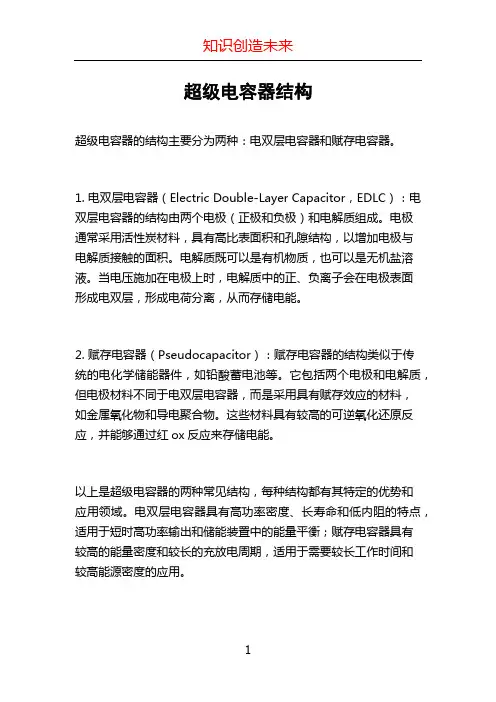

超级电容器结构
超级电容器的结构主要分为两种：电双层电容器和赋存电容器。
1. 电双层电容器（Electric Double-Layer Capacitor，EDLC）：电双层电容器的结构由两个电极（正极和负极）和电解质组成。
电极
通常采用活性炭材料，具有高比表面积和孔隙结构，以增加电极与
电解质接触的面积。
电解质既可以是有机物质，也可以是无机盐溶液。
当电压施加在电极上时，电解质中的正、负离子会在电极表面
形成电双层，形成电荷分离，从而存储电能。
2. 赋存电容器（Pseudocapacitor）：赋存电容器的结构类似于传
统的电化学储能器件，如铅酸蓄电池等。
它包括两个电极和电解质，但电极材料不同于电双层电容器，而是采用具有赋存效应的材料，
如金属氧化物和导电聚合物。
这些材料具有较高的可逆氧化还原反应，并能够通过红ox反应来存储电能。
以上是超级电容器的两种常见结构，每种结构都有其特定的优势和
应用领域。
电双层电容器具有高功率密度、长寿命和低内阻的特点，适用于短时高功率输出和储能装置中的能量平衡；赋存电容器具有
较高的能量密度和较长的充放电周期，适用于需要较长工作时间和
较高能源密度的应用。
1。
超级电容器简介
双电层原理示意图
充电时,外电源使电容器正负极分别带正电和负电,而电解液中的正负离子分别移动到电 极表面附近,形成双电层,整个双电层电容器实际上是两个单双电层电容器的串联装置。
双电层电容器充电状态电位分布曲线
Profile of the potential across electrochemical double layer capacitor in the charged condition
超级电超级电容器的大容量和高功率充放电就是由这两种原理产生的。 充电时,依靠这两种原理储存电荷,实现能量的积累;放电时, 实现能量的 释放。
因此,制备高性能的超级电容器有2个途径:一是增大电极材料比表面 积,从而增大双电层电容量;二是提高电极材料的可逆法拉第反应的机率, 从而提高准电容容量。但实际上对一种电极材料而言,这2种储能机理往往 同时存在,只不过是以何者为主而已
• 研究趋势： 材料复合、降低成本
活性炭表面ห้องสมุดไป่ตู้能团的作用
➢ 含氧官能团越多，导电性越差。
➢羧基浓度越大，漏电电流越大，储存性能越差。 ➢ 羧基浓度越高，静态电位越高，越易析氧，电极越不稳定。 ➢处理炭表面官能团，提高性能
高温处理的影响
➢ 增加电导率和密度，
➢ 减少表面官能团，也减小比表面、比容量 。 ➢适宜的高温处理，可提高大电流下体积比容量。 ➢ 进行二次活化可提高比表面--重量比容量。
超级电容器简介
一、超级电容器的基本原理
超级电容器 Supercapacitor
是介于电容器和电池之间的储能器件，它既具有电容器可以快速 充放电的特点，又具有电池的储能特性。
超级电容（supercapacitor），又叫双电层电容(Electrical Doule-Layer ）、即通 过外加电场极化电解质，使电解质中荷电离子分别在带有相反电荷的电极表面 形成双电层，从而实现储能。其储能过程是物理过程，没有化学反应，且过程 完全可逆，这与蓄电池电化学储能过程不同。
超级电容器的原理与应用
超级电容器的原理与应用超级电容器，又称为超级电容、超级电容放电器，是一种新型电化学器件，它具有比传统电容器更高的电容量和能量密度，以及更高的功率密度。
这种电化学器件在现代电子设备、交通工具、能源储存系统等领域有着重要的应用。
本文将从超级电容器的原理、结构、特点以及应用领域等方面进行介绍。
一、超级电容器的原理超级电容器的工作原理基于电荷的吸附和离子在电解质中的迁移。
其正极和负极均采用多孔的活性碳材料，两者之间的电解质是导电液体。
当加上电压时，正负极之间形成两层电荷分布，即电荷层，进而形成电场。
电荷的吸附和电子的迁移使得电容器储存电能。
二、超级电容器的结构超级电容器的主要结构包括两块活性碳电极、电解质和两块集流体。
活性碳电极是超级电容器的核心部件，通过高度多孔的结构使得电极表面积大大增加，从而增加电容器的电容量。
电解质则起着导电和电荷传递的作用，而集流体则是用于导电的金属片或碳素片。
三、超级电容器的特点1.高功率密度：超级电容器具有较高的功率密度，能够在短时间内释放大量电能。
2.长循环寿命：相比于锂离子电池等储能装置，超级电容器具有更长的循环寿命。
3.快速充放电：超级电容器具有快速的充放电速度，适用于需要频繁充放电的场景。
4.环保节能：超级电容器不含有有害物质，具有较高的能源利用效率。
四、超级电容器的应用1.汽车启动系统：超级电容器作为汽车启动系统的辅助储能装置，能够有效提高发动机启动速度，降低能源消耗。
2.再生制动系统：超级电容器在电动汽车的再生制动系统中起到储能和释放能量的作用，提高能源回收效率。
3.电网能量储存：超级电容器可用作电网能量的储存装置，用于平衡电力需求与供给之间的波动。
4.工业自动化设备：超级电容器在工业自动化领域中广泛应用，用于缓冲电源波动和提供紧急供电。
5.医疗设备：超级电容器可用于医疗设备的储能，确保设备持续稳定运行。
结语超级电容器以其高功率密度、长循环寿命、快速充放电等特点在各个领域发挥着重要作用，为现代社会的能源存储和利用提供了新的技术解决方案。
《超级电容器：科学与技术》笔记
《超级电容器：科学与技术》阅读札记目录一、超级电容器概述 (2)1. 超级电容器的定义与特点 (2)2. 超级电容器的发展历程 (4)二、超级电容器的科学与技术基础 (5)1. 超级电容器的结构原理 (7)1.1 电极材料 (8)1.2 电解质 (9)1.3 隔膜与外壳 (10)2. 超级电容器的性能参数 (11)三、超级电容器的制造技术 (12)1. 材料制备技术 (13)1.1 电极材料的制备 (15)1.2 电解质的制备 (16)1.3 其他材料的制备 (17)2. 制造工艺技术 (18)2.1 电极的制备工艺 (20)2.2 电解液的灌注工艺 (21)2.3 组装与封装工艺 (22)四、超级电容器的应用领域 (24)1. 电动汽车与智能交通系统 (25)2. 电子产品与可穿戴设备领域的应用现状和发展趋势分析 (26)一、超级电容器概述超级电容器是一种电能储存装置，它能够在短时间内快速充放电，并具有较高的功率密度和能量密度。
与传统的电容器相比，超级电容器具有更大的电容量和更高的储能效率。
它们主要由电极材料、电解质和隔膜组成，通过电极与电解质之间的界面效应来储存电能。
超级电容器在电动汽车、电子设备、航空航天、可穿戴设备等领域得到广泛应用。
由于其充放电过程不涉及化学反应中的相变，因此具有快速充放电、循环寿命长、工作温度范围宽等优势。
超级电容器还能够与电池等其他储能器件组合使用，提高系统的整体性能。
在阅读本书的过程中，我对超级电容器的分类、结构特点、性能参数以及应用领域有了更加清晰的认识。
我将详细记录书中关于超级电容器的科学与技术方面的内容，以便更好地理解和应用这一重要技术。
1. 超级电容器的定义与特点超级电容器，又称电化学电容器或双电层电容器，是一种介于传统电容器和电池之间的新型储能器件。
它通过极化电解质来储存能量，与相同尺寸的普通电容器相比，超级电容器的容量显著更高。
超级电容器不仅具有极高的功率密度（即单位重量或体积内储存的能量），还拥有极长的循环寿命，能够在数千至数万次的充放电循环中保持稳定性能。
超级电容器结构 (2)
超级电容器结构引言超级电容器作为一种高效能、高密度储能设备，近年来逐渐广泛应用于电子设备、交通工具和工业领域。
超级电容器的性能很大程度上取决于其内部结构的设计。
本文将介绍超级电容器常见的结构类型及其特点。
单电层结构单电层结构是最简单的超级电容器结构，其由两个电极和电解质组成，其中电极和电解质都是单层的。
这种结构具有制作简单、成本低的特点。
然而，由于电极与电解质之间的插入电容很小，单电层结构的容量较低，因此在一些高容量需求的应用中很少使用。
单电层结构的电极一般选择碳材料，如活性炭或石墨。
这是因为碳材料具有大量的孔隙和表面积，能够提供更多的电极活性区域，从而增加电容量。
电解质常用的选择是有机溶液或者离子液体。
双电层结构双电层结构是目前应用最广泛的超级电容器结构之一。
它由两个电极和电解质组成，但与单电层结构不同的是，电极和电解质都是多层的。
这种结构能提供更大的电极活性区域，因此具有更高的电容量。
电极材料方面，双电层结构常使用由活性炭和导电聚合物制成的复合材料。
活性炭提供了大量的孔隙和表面积，增加了电容量，而导电聚合物则能增强电极的电导率。
电解质方面，常使用的是有机溶液或者离子液体。
亚纳米孔结构为了进一步增加超级电容器的电容量，一种被广泛研究的结构是亚纳米孔结构。
在亚纳米孔结构中，电极材料中有大量的纳米孔隙，这些孔隙提供了极大的比表面积。
较大的比表面积能够提供更多的电极活性区域，从而增加电容量。
制备亚纳米孔结构的电极材料通常使用高度多孔的材料，如氧化钛、氧化锌或氧化铝。
制备过程中，通过化学方法、热处理或模板法等手段可以控制孔隙尺寸和分布。
对于电解质的选择，则需要考虑其与亚纳米孔结构材料的适配性。
纳米线/纳米片结构另一种被广泛研究的超级电容器结构是纳米线或纳米片结构。
这种结构通过利用纳米尺度的电极材料，增加了电极和电解质之间的界面面积。
较大的界面面积能够提供更多的电容量。
制备纳米线或纳米片结构的电极材料通常使用金属氧化物，如二氧化钛或氧化锰。
超级电容器实验报告(一)
超级电容器实验报告（一）引言概述:
超级电容器是一种新型的储能装置，具有高能量密度、快速充放电、循环寿命长等特点。
本实验旨在研究超级电容器的基本原理、性能测试和应用前景。
本文将从电容器的结构与工作原理、性能测试方法、性能参数、应用领域以及未来发展方向五个方面阐述超级电容器的相关知识。
一、电容器的结构与工作原理
1. 介绍超级电容器的基本结构，包括正负极材料、电解液和隔离层等。
2. 解释超级电容器的工作原理，包括离子吸附和分离、双电层电容和电化学电容等。
二、性能测试方法
1. 介绍超级电容器的电容测试方法，包括交流电容测试和直流电容测试。
2. 解释超级电容器的内阻测试方法，包括交流内阻测试和直流内阻测试。
三、性能参数评估
1. 讨论超级电容器的能量密度和功率密度的概念和计算方法。
2. 介绍超级电容器的循环寿命评估方法，包括循环稳定性测试和寿命预测方法。
四、应用领域
1. 介绍超级电容器在能源储存领域的应用，如电动车辅助动力、再生能源储存等。
2. 讨论超级电容器在电子设备领域的应用，如电子产品的快速充电和持续供电等。
五、未来发展方向
1. 探讨超级电容器的研究趋势，如材料改进和结构优化等。
2. 分析超级电容器在新兴应用领域的潜力，如智能穿戴设备和无人驾驶技术等。
总结:
通过本实验，我们深入了解了超级电容器的结构与工作原理，了解了性能测试方法和评估参数，探讨了超级电容器在各个应用领域的潜力，并展望了其未来的发展方向。
超级电容器作为一种新型的储能装置，具有广阔的应用前景和发展空间，必将在能源存储和电子设备领域发挥重要作用。
超级电容器的原理及应用
超级电容器的原理及应用一、原理：超级电容器（Supercapacitor）又称为超级电容器或超级电容器电池，它是一种特殊的电容器，其存储能量量级为焦耳级别，远高于普通电容器的毫焦耳级别。
超级电容器具有快速充电和放电、长寿命、高循环稳定性等特点，适合于需要高能量密度和高功率密度的应用场合。
观察超级电容器的内部结构，其由两个锰氧化物电极板和一个电介质隔离层组成，锰氧化物电极板表面没有铝箔覆盖，其间以100nm的间距排列，从而即可达到高电容电极表面积的效果。
电介质隔离层由聚丙烯的多层膜组成。
在正极板和负极板之间的介质薄膜壁具有极高的介电常数，因此能够将电场强度扩展到导电性電解質中。
因此，超级电容器具有更高的比容量和能量密度。
二、应用：超级电容器可广泛应用于电子、汽车、医疗等领域。
以下是具体的应用：1. 电子产品：可广泛应用于移动物联网、消费电子等领域。
例如，可用于数码相机、MP3等数码产品，为其提供性能更加卓越的电源。
2. 汽车研发：超级电容器可以在汽车领域应用到停车制动能量回收系统、发动机启动、辅助动力系统等方面。
比如，在刹车时，能够以更为高效的方式回收能量，提高储能系统的效率，在加速时则能够减少电池的功率消耗，从而延长电池使用寿命。
同时，超级电容器还能在车辆制动、起动和交通噪声的减少方面发挥重要作用。
3. 医疗器械：在呼吸机、心脏起搏器等医疗领域中，超级电容器可以减小器械的尺寸同时增加器械的能量输出。
4. 其他领域：超级电容器还可广泛应用于军事领域、能源行业、新能源领域及航空航天等领域。
超级电容器原理及电特性详细分析
超级电容器原理及电特性详细分析超级电容器是一种高能量密度的无源储能元件，随着它的问世，如何应用好超级电容器，提高电子线路的性能和研发新的电路、电子线路及应用领域是电力电子技术领域的科技工作者的一个热门课题。
1. 级电容器的原理及结构1.1 超级电容器结构图一为超级电容器的模型，超级电容器中，多孔化电极采用活性炭粉和活性炭和活性炭纤维，电解液采用有机电解质，如丙烯碳酸脂（propylene carbonate）或高氯酸四乙氨（t etraetry lanmmonium perchlorate）。
工作时，在可极化电极和电解质溶液之间界面上形成的双电层中聚集的电容量c由下式确定：其中ε是电解质的介电常数，δ是由电极界面到离子中心的距离，s是电极界面的表面面积。
图1超级电容器结构框图由图中可见，其多孔化电极是使用多孔性的活性碳有极大的表面积在电解液中吸附着电荷，因而将具有极大的电容量并可以存储很大的静电能量，超级电容器的这一特性是介于传统的电容器与电池之间。
电池相较之间，尽管这能量密度是5%或是更少，但是这能量的储存方式，也可以应用在传统电池不足之处与短时高峰值电流之中。
这种超级电容器有几点比电池好的特色。
1.2 工作原理超级电容器是利用双电层原理的电容器，原理示意图如图2。
当外加电压加到超级电容器的两个极板上时，与普通电容器一样，极板的正电极存储正电荷，负极板存储负电荷，在超级电容器的两极板上电荷产生的电场作用下，在电解液与电极间的界面上形成相反的电荷，以平衡电解液的内电场，这种正电荷与负电荷在两个不同相之间的接触面上，以正负电荷之间极短间隙排列在相反的位置上，这个电荷分布层叫做双电层，因此电容量非常大。
当两极板间电势低于电解液的氧化还原电极电位时，电解液界面上电荷不会脱离电解液，超级电容器为正常工作状态（通常为3V以下），如电容器两端电压超过电解液的氧化还原电极电位时，电解液将分解，为非正常状态。
由于随着超级电容器放电，正、负极板上的电荷被外电路泄放，电解液的界面上的电荷响应减少。
超级电容器基本原理及性能特点
超级电容器基本原理及性能特点中心议题：•超级电容器的原理、结构和特点•Maxwell超级电容器结构•超级电容选型与应用超级电容的容量比通常的电容器大得多。
由于其容量很大，对外表现和电池相同，因此也有称作“电容电池”。
超级电容属于双电层电容器，它是世界上已投入量产的双电层电容器中容量最大的一种，其基本原理和其它种类的双电层电容器一样，都是利用活性炭多孔电极和电解质组成的双电层结构获得超大的容量。
超级电容器原理电化学双层电容器（EDLC）因超级电容器被我们所熟知。
超级电容器利用静电极化电解溶液的方式储存能量。
虽然它是一个电化学器件，但它的能量储存机制却一点也不涉及化学反应。
这个机制是高度可逆的，它允许超级电容器充电放电达十万甚至数百万次。
超级电容器可以被视为在两个极板外加电压时被电解液隔开的两个互不相关的多孔板。
对正极板施加的电势吸引电解液中的负离子，而负面板电势吸引正离子。
这有效地创建了两个电荷储层，在正极板分离出一层，并在负极板分离出另外一层。
传统的电解电容器存储区域来自平面，导电材料薄板。
高电容是通过大量的材料折叠。
可能通过进一步增加其表面纹理，进一步增加它的表面积。
过去传统的电容器用介质分离电极，这些介质多数为：塑料，纸或薄膜陶瓷。
电介质越薄，在空间受限的区域越可以获得更多的区域。
可以实现对介质厚度的表面面积限制的定义。
超级电容器的面积来自一个多孔的碳基电极材料。
这种材料的多孔结构，允许其面积接近2000平方米每克，远远大于通过使用塑料或薄膜陶瓷。
超级电容器的充电距离取决于电解液中被吸引到电极的带电离子的大小。
这个距离（小于10埃）远远小于通过使用常规电介质材料的距离。
巨大的表面面积的组合和极小的充电距离使超级电容器相对传统的电容器具有极大的优越性。
超级电容可以用做后备电源，类似于UPS，在系统突然断电后，负责在极短时间内为系统提供能量。
在这种应用中，需要后备电源有快速的启动时间。
由于超级电容是物理反应的方式储存电能，充放电速度快，相对电池有着更为快速的响应时间。
超级电容器的原理和特点
超级电容器的原理和特点一、超级电容器的原理超级电容器的工作原理是基于电荷在电解质中的吸附和解吸附机制。
其结构由正负两个电极和之间的电解质组成。
其中，正负两个电极间通过电解质产生的电场会引起电解质中的正负离子在电极表面上的吸附和解吸附。
当电容器充电时，正极电极表面吸附负离子，负极电极表面吸附正离子，这相当于电容器储存了电荷。
当电容器放电时，负极电极表面的负离子和正极电极表面的正离子解吸附，电荷释放。
二、超级电容器的特点1.高储能密度：相比于传统电容器和储能器件，超级电容器具有高储能密度的优势。
这是因为超级电容器采用了特殊的电极材料和电解质，提供了更大的电极表面积，从而能够储存更多电荷。
2.快速充放电：超级电容器具有快速充放电的特点，充电时间通常可以达到几秒至几分钟，而传统电池通常需要几个小时。
这是因为超级电容器可以利用其高电导率将电荷迅速传递到电极表面，从而实现快速充放电。
3.长寿命和可靠性：由于超级电容器不涉及化学反应，因此其使用寿命远远超过传统电池。
此外，由于超级电容器的电化学反应可逆，因此超级电容器可以进行数百万次的充放电循环，而不会降低其性能。
4.宽温度范围：超级电容器能够在极端温度下正常工作，在-40℃至70℃的温度范围内，其性能基本保持不变。
这种特点使得超级电容器在一些特殊工况下的应用得以实现。
5.环境友好：超级电容器不使用有害的化学物质，不产生有毒废弃物，具有较低的环境污染风险。
与传统电池相比，超级电容器更加环保。
6.可充电性：与传统的干电池相比，超级电容器具有可充电性。
这意味着超级电容器可以通过外部电源进行充电，并能够进行多次循环充放电。
总结：超级电容器具有高储能密度、快速充放电、长寿命和可靠性、宽温度范围、环境友好、可充电性等特点。
这些特点使得超级电容器在一些领域具有广泛的应用前景，如电动车、智能电网、可再生能源储能等领域。
随着科学技术的发展，超级电容器的性能将会更加优化，其应用范围也将进一步拓展。
超级电容器结构
超级电容器结构超级电容器是一种具有高能量密度和高功率密度的新型储能装置，逐渐在各个领域得到应用。
超级电容器的结构设计是关键的一环，合理的结构设计可以提高其性能和寿命。
本文将介绍超级电容器的常见结构及其特点，并探讨一些新型结构的发展趋势。
一、传统1.1 电极材料超级电容器的电极材料通常使用活性炭或导电聚合物。
活性炭具有较高的比表面积和孔隙率，能够容纳更多的电荷，并提高电容器的能量密度。
导电聚合物则能够提供更高的导电性能和更大的电容值。
1.2 电解液传统超级电容器的电解液通常使用有机溶液，如丙酮腈和硫酸。
这些电解液具有较高的电导率，能够提供电解质，使电荷在电极之间传递更加顺畅。
1.3 隔膜隔膜是分隔电极的关键组件，通常使用聚合物薄膜。
隔膜具有良好的离子传输性能，并可以防止电极间的短路。
优质的隔膜应具有较低的内电阻和较高的机械强度。
二、新型2.1 纳米孔阵列电极纳米孔阵列电极是一种相对较新的超级电容器结构设计。
通过在电极材料中制造大量纳米孔，可以极大地增加电极的比表面积，从而提高电容器的能量密度。
此外，纳米孔阵列电极还具有更短的离子传输路径，实现更高的功率密度。
2.2 柔性超级电容器柔性超级电容器是一种可以弯曲和变形的新型结构，具有更广泛的应用前景。
其电极材料和隔膜通常采用柔性聚合物材料，能够适应各种形状的需求。
柔性超级电容器可以被集成到柔性电子产品中，如智能手表和可穿戴设备。
2.3 三维电极结构传统超级电容器的电极是二维的片状结构，限制了电容器的能量密度和功率密度。
而三维电极结构通过在电极上形成微米级的孔隙结构，增加了电极的有效表面积，提高了能量和功率密度。
同时，三维电极结构也能够提供更好的离子传输路径，减少电荷传输的阻抗。
三、未来发展趋势随着电动汽车和可再生能源等领域的快速发展，对超级电容器性能的要求也越来越高。
未来的超级电容器结构将更加注重能量密度和功率密度的平衡，同时提高循环寿命和稳定性。
此外，新型材料的研究和细致的结构设计也是发展的重点。
超级电容器的结构
超级电容器的结构1. 超级电容器的结构图一为超级电容器的模型，超级电容器中，多孔化电极采用活性炭粉和活性炭和活性炭纤维，电解液采用有机电解质，如碳酸类或乙腈类。
工作时，在可极化电极和电解质溶液之间界面上形成的双电层中聚集的电容量c 由下式确定：其中ε是电解质的介电常数，δ是由电极界面到离子中心的距离，s是电极界面的表面面积。
由图1中可见，其多孔化电极是使用多孔性的活性碳有极大的表面积在电解液中吸附着电荷，因而将具有极大的电容量并可以存储很大的静电能量，超级电容器的这一特性是介于传统的电容器与电池之间。
电池相较之间，尽管这能量密度是5%或是更少，但是这能量的储存方式，也可以应用在传统电池不足之处与短时高峰值电流之中。
这种超级电容器有几点比电池好的特色。
1.2 工作原理 超级电容器是利用双电层原理的电容器，原理示意图如图2。
当外加电压加到超级电容器的两个极板上时，与普通电容器一样，极板的正电极存储正电荷，负极板存储负电荷，在超级电容器的两极板上电荷产生的电场作用下，在电解液与电极间的界面上形成相反的电荷，以平衡电解液的内电场，这种正电荷与负电荷在两个不同相之间的接触面上，以正负电荷之间极短间隙排列在相反的位置上，这个电荷分布层叫做双电层，因此电容量非常大。
当两极板间电势低于电解液的氧化还原电极电位时，电解液界面上电荷不会脱离电解液，超级电容器为正常工作状态（通常为3V 以下），如电容器两端电压超过电解液的氧化还原电极电位时，电解液将分解，为非正常状态。
由于随着超级电容器放电 ，正、负极板上的电荷被外电路泄放，电解液的界面上的电荷响应减少。
由此可以看出：超级电容器的充放电过程始终是物理过程，没有化学反应。
因此性能是稳定的，与利用化学反应的蓄电池是不同的。
1.3 主要特点由于超级电容器的结构及工作原理使其具有如下特点：①.电容量大，超级电容器采用活性炭粉与活性炭纤维作为可极化电极与电解液接触的面积大大增加，根据电容量的计算公式，那么两极板的表面积越大，则电容量越大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
超级电容器结构及特点
超级电容器( supercapacitor，ultracapacitor)，又名电化学电容器(Electrochemical Capaci-tors)、黄金电容、法拉电容，超级电容器通过极化电解质来储能。
它是一种电化学元件，但在其储能的过程并不发生化学反应，其储能过程是可逆的，可以反复充放电数十万次。
超级电容器是20世纪七八十年代发展起来的一种新型的储能装置。
它是一种介于传统电容器与蓄电池之间、具有特殊性能的电源，主要依靠双电层和氧化还原原理储存电能，因而不同于传统的化学电源。
超级电容器其容量可达法拉级甚至数千法拉，它兼有常规电容器功率密度大，比普通蓄电池能量密度高的优点，并且具有充放电时间短，循环性能好，使用寿命长，使用温度范围宽，对环境无污染等特点。
因此，从某种意义上讲，超级电容器有着传统电容器和蓄电池的双重功能，弥补了两个传统技术间的空白，因此具有很大的发展潜力。
超级电容器的准确名称是化学或双电屡电容器（具体名称取决于制造商），简称EDLC。
超级电容器的表现与传统电容器（包括多层陶瓷电容器、钽电容器、电解电容器等）相似，但能量密度更高。
这是由具有极大的电荷存储表面积的多孔炭电极与专门的电解质提供的极薄的板分离层相结合而形成的。
超级电容器属于双电层电容器，它是世界上已投入量产的双电层电容器中容量最大的一种，其基本原理和其他种类的双电层电容器一样，都是利用活性炭多孔电极和电解质组成的双电层结构获得超大的容量。
超级电容器可以被视为悬浮在电解质中的两个无反应活性的多孔电极板，在极板上加电，正极板吸引电解质中的负离子，负极板吸引正离子，实际上形成两个容性存储层，被分离开的正离子在负极板附近，负离子在正极板附近，如图3-6所示。
超级电容器的能量储存在双电层和电极内部，当用直流电源为超级电容器单体充电时，电解质中的正、负离子取向聚集到固体电极表面，形成电极／溶液双电层，用以贮存电荷。
虽然，目前全球已有许多家超级电容器生产商，可以提供许多种类的超级电容器产品，但大部分产品都是基于一种相似的双电层结构，超级电容器在结构上与电解电容器非常相似，它们的主要区别在于电极材料。
早期的超级电容器的电极采用碳，碳电极材料的表面积很大，电容的大小取决于表面积和电极的距离，这种碳电极的大表面积再加上很小的电极距离，使超级电容器的容值可以非常大，大多数超级电容器可以做到法拉级，一般容值范围为1～5000F。
超级电容器在分离出的电荷中存储能量，用于存储电荷的面积越大、分离出的电荷越密集，其电容量越大。
传统电容器的面积是导体昀平板面积，为了获得较大的容量，导体材料卷制得很长，有时用特殊的组织结构来增加它的表面积。
传统电容器是用绝缘材料分离它的两极板，一般为塑料薄膜、纸等，这些材料通常要求尽可能的薄。
超级电容器的面积是基于多孔炭材料，该材料的多孔结够允许其面积达到2000m2lg，通过一些措施可实现更大的表面积。
超级电容器电荷分离开的距离是由被吸引到带电电极的电解质离子尺寸决定的，该距离比传统电容器薄膜材料所能实现的距离更小。
这种庞大的表面积再加上非常小的电荷分离距离使得超级电容器较传统电容器而言有大的静电容量，这也是其超级所在。
二、超级电容器特点超级电容器的原理并非新技术，常见的超级电容器大多是双电层结构，同电解电容器相比，这种超级电容器能量密度和功率密度都非常高。
同传统的电容器和二次电池相比，超级电容器储存电荷的能力比普通电容器高，并具有充放电速度快、效率高、对环境无污染、循环寿命长、使用温度范围宽、安全性高等特点。
除了可以快速充电和放电，超级电容器的另一个主要特点是低阻抗。
所以，当一个超级电容器被全部放电时，它将表现出低电阻特性，如果没有限制，它会拽取可能的源电流。
因此，必须采用恒流或恒压充电器。
超级屯容器不同于蓄电池，在某些应用领域，它可能优于蓄电池。
有时将两者结合起来，将电容器的功率特性和蓄电池的高能量存储结合起来，不失为一种更好的途径。
超级电容器的特点如下：
(1)充电速度快，充电lOs～lOmin可达到其额定容量的95%以上。
(2)循环使用寿命长，深度充放电循环使用次数可达1～50万次，没有记忆效应。
(3)大电流放电能力超强，能量转换效率高，过程损失小，大电流能量循环效率≥90%。
(4)功率密度高，可达300～5000W/kg，相当于蓄电池的5～10倍。
(5)产品原材料构成、生产、使用、储存以及拆解过程均没有污染，是理想的绿色环保电源。
(6)充放电线路简单，无需蓄电池那样的充电电路，安全系数高，长期使用免维护。
(7)超低温特性好，温度范围宽- 40～+70℃。
(8)检测方便，剩余电量可直接读出。
(9)容量范围通常为0.1～1000F。
注：法拉(farad)，简称法，符号是F；1法拉是电容存储1库仑电量时，两极板间电势差是1伏特，即1F=1C／V;1库仑是1A电流在1s内输运的电量，即1C=1A．S。
1库仑=1安培·秒；1法拉-1安培·秒／伏特。
三、超级电容器优点和缺点超级电容器的优点如下：
(1)在很小的体积下达到法拉级的电容量。
(2)无须特别的充电电路和放电电路。
(3)和蓄电池相比过充、过放都不对其寿命构成负面影响。
(4)从环保的角度考虑，它是一种绿色能源。
(5)超级电容器可焊接，因而不存在像蓄电池接触不牢固等问题。
(6)相对铅酸蓄电池、镍镉电池、锂离子电池，超级电容器具有节能、超长使用寿命、安全、环保、宽温度范围、充电快速、无需人工维护等优点。
超级电容器的缺点如下：
(1)如果使用不当会造成电解质泄漏等现象。
(2)和铝电解电容器相比，它内阻较大，因而不可以用于交流电路。
四、超级电容器与蓄电池的比较(1)蓄电池存储的是以瓦时计算的能量，超级电容存储的是以瓦特计算的功率。
(2)蓄电池以长时间恒定的化学反应来提供电能，充电时间相对较长，对充电电流的特性要求比较苛刻。
相反，超级电容昀充电是通过加载在其两端的电压来完成的，充电速度在很大程度上取决于外部电阻。
蓄电池能够在较长一段时间内以基本恒定的电压输出电能，而超级电容的放电速度很快，输出电压呈指数规律衰减。
(3)蓄电池只能够在有限的充／放电次数内保持良好的工作状态，充／放电的次数取决于它们放电的程度。
超级电容器可以反复充／放电达数千万次（这也是超级电容器不同于电解化学的一个重要方面，它们不像电解化学的工作过程那样具有电极板充放电次数的限制）。
(4)超级电容器在其额定电压范围内可以被充电至任意电位，且可以完全放出，而蓄电池则受自身化学反应限制，工作在较窄的电压范围，如果过放可能造成永久性破坏。
(5)超级电容器的荷电状态(SOC)与电压构成简单的函数，而蓄电池的荷电状态则包括多样复杂的换算。
超级电容器与其体积相当的传统电容器相比可以存储更多的能量，蓄电池与其体积相当的超级电容器相比可以存储更多的能量。
在一些功率决定能量存储器件尺寸的应用中，超级电容器是一种更好的途径。
超级电容器可以反复传输能量脉冲而无任何不利影响，相反如果蓄电池反复传输高功率脉冲其寿命将大打折扣。
超级电容器可以快速充电而蓄电池快速充电则会受到损害。
超缀电容器可以反复循环数十万次，而蓄电池寿命仅几百个循环。
(6)蓄电池的充放电大概在l～lOh左右，而传统电容是作为滤波使用的，充放电是在0.03s，但是超级电容器就在Is左右，基本上是从0.l～lOs，这正是汽车在刹车启动时需要的，当然任何的设备比如风能变桨系统，变桨的时候要提供能量也是在这个时间段。
超级电容器的能流密度和能量密度都非常高，超级电容器是用物理的方法储能，蓄电池是用化学反应的方法来储能，所以蓄电池的反应时间会很长，超级电容器可以快速的充放电，这是它的根本原因，也是超级电容器的性能优势之所在。
传统的储能系统是使用铅酸蓄电池，以光伏发电系统为例，有光照时由太阳能电池发电，无光照时由储能系统供电。
当电源断开进行切换时，铅酸蓄电池需要十几秒的反应时间。
这时便可由超级电容器进行辅助。
由于超级电容器是将电荷储存起来，可以快速的补充和释放，而蓄电池则需要经过化学反应的方式进行充放电。
在这十几秒的时间里，超级电容器可以提供短时间的能量，保证电源稳定。
超级电容器可以工作在-40～65℃之间，可以覆盖- 20～60℃的工作温度范围和蓄电池0～50℃的工作温度。
超级电容器是功率密集元件，但放电时
间较短，蓄电池是能量密集型元件，放电时间较长。
超级电容器的应用主要是用作备用电源和提供峰值功率，超级电容器用作备用电源时，具有高可靠性、免维护、长寿命和宽工作温度范围的特点。
