三相四线电度表接线图

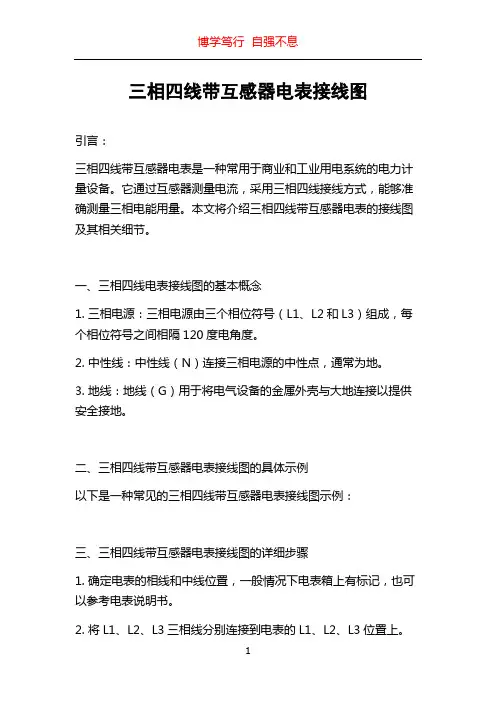

三相四线带互感器电表接线图
三相四线带互感器电表接线图引言：三相四线带互感器电表是一种常用于商业和工业用电系统的电力计量设备。
它通过互感器测量电流，采用三相四线接线方式，能够准确测量三相电能用量。
本文将介绍三相四线带互感器电表的接线图及其相关细节。
一、三相四线电表接线图的基本概念1. 三相电源：三相电源由三个相位符号（L1、L2和L3）组成，每个相位符号之间相隔120度电角度。
2. 中性线：中性线（N）连接三相电源的中性点，通常为地。
3. 地线：地线（G）用于将电气设备的金属外壳与大地连接以提供安全接地。
二、三相四线带互感器电表接线图的具体示例以下是一种常见的三相四线带互感器电表接线图示例：三、三相四线带互感器电表接线图的详细步骤1. 确定电表的相线和中线位置，一般情况下电表箱上有标记，也可以参考电表说明书。
2. 将L1、L2、L3三相线分别连接到电表的L1、L2、L3位置上。
3. 将中性线N连接到电表的中性线位置。
4. 将地线G连接到电表的地线位置。
5. 检查接线是否牢固，确保电线连接正确。
四、三相四线带互感器电表接线图的注意事项1. 在接线前，务必断开电源，以免发生触电事故。
2. 应根据实际情况选择正确的电线规格，确保电线能够承受系统负荷。
3. 接线过程中应注意绝缘处理，确保电线与金属部件之间有足够的绝缘距离，避免发生短路事故。
4. 接线完成后，应进行电流和电压的校准，以确保电表的准确度。
5. 定期检查电表接线是否松动，以及互感器和电表的工作状态。
结论：三相四线带互感器电表接线图是商业和工业用电系统中常用的电力计量设备，正确的接线是保证电表正常工作和准确计量的关键。
本文介绍了三相四线带互感器电表接线图的基本概念、详细步骤和注意事项，希望能够对读者理解和应用三相四线带互感器电表接线图有所帮助。
电气工程基础实验指导
电气工程基础实验指导李丽实验一：电度表接线方式实验说明：三相电度表的接线方式有两种：三相三线式和三相四线式。
本实验使用三相四线式。
选用型号为DTS237电子式电度表。
参考电压为3*220/380V ；参比频率为50Hz ；同时可以看到试验台线路装置中，有三相电流互感器TA301和电压互感器TV101。
当使用电度表测量时，三相电度表有两种接线方式，一种是三相四线直接接入式；一种是经电流互感器接入式。
注：通常规格为A )20(53⨯、A )40(103⨯、A )60(153⨯、A )80(203⨯，采用直接接入式接线方式。
而A )6(5.13⨯采用经互感式接线方式。
本实验台模拟10KV 、35KV 电压，而实际接的电压为380V ，实际负载为一个1.5KW 的小电机。
所以该3*1.5（6）A 规格的电度表，在该实验过程中两种接线测量均可以用，实用倍率为B L =1。
实验注意事项：当不使用电度表测量时，面板显示的35KV 侧A 、B 、C 、N 应左右两侧短接起来。
TA301的三相电流互感器的二次侧也要短接起来。
1、 电度表三相四线直接接入式实验：附图1：三相四线电度表直接接线原理图：步骤：实验前，查阅电能计量的相关知识，自学机械式和电子式电能表的工作原理。
试验中，按图接线，测量负载电能。
最后注意观察脉冲。
接线中即1、2、3为一组；4、5、6 为一组；7、8、9 为一组。
2、三相四线经电流互感器接入式实验：附图2：三相四线电度表经电流互感器接线原理图：实验注意事项及步骤：1)、实验前，查阅电能计量的相关知识，自学机械式和电子式电能表的结构以及工作原理。
2）、试验中，断电，按图接线。
注意的是各电流测量取样必须与其电压取样保持同相，特别注意的是各电流互感器的电流测量取样必须与其电压取样保持同相，即1、2、3为一组；4、5、6 为一组；7、8、9 为一组。
实验2经电流互感器接入时，注意，其中1、4、7接电流互感器二次侧S1端，即电流进线端；3、6、9接电流互感器二次侧S2端，即电流出线端；2、5、8分别接三相电源；10、11是接零端。
三相四线电度表错误接线分析
三相四线电度表错误接线分析1 前百三相四线有功电度表在低压系统电能计量中应用较为普遍，其接线方式主要有直接接入和经过电流互感器间接接入两种方式，直接接入法主要用于负荷电流较小的用户，负荷较大的用户一般采用经电流互感器接入法。
采用电流互感器间接接入时，在实际接线中经常会出现电流互感器接反、电流电压不同相、电压回路断线等造成电度表不能准确计量等现象，本文针对以上几种现象进行了分析，并给出了判断依据。
2 三相四线有功电度表经电流互感器间接接入正确接线正确接线图及向量图如图1所图1三相四线有功电度表正确接线及向量图u电度表第一元件接入A相电压、电流，第二元件接入E相电压、电流，第三元件接入C相电压、电流.具有功功率计算公式为：8s机+ unms中h+ ILLCOS由J假设三相负载对称，则有功功率计算公式为F=3U工OOS中.，3由蛛镂睛误分析与判周程3.1电流互感器(面称CT,以下同)接线错误|此时三相有功功率的计算式为:P二U a l a COS (180°—①a) + U b I b COS①b+ U c I c COS e c假设三相负载对称，则此时有功功率为：P=UICOS①，是正确接线计量值的1/3，此时电度表明显走慢。
B、C 相CT接反与A相接反结果相同。
3.1.2 2CT 接反3个CT中2个CT接反，假设为A、B相CT接反，其接线图及向量图如图3所示:此时三相有功功率的计算式为：P=U.LCOS (100° —中J + Utl^OS (180° —中』+ ILLCOS中小假设三相负载对称，则此时有功功率为f^-UICOS^,是正确f线让曩旗的-工处此时电度表反转口已二两相CT接反，限C两相CT接反与人E相接反结果相同口3.1. 3 3CT接反」3CT接反全部接反，其接线图及向量图如图4所示.图 4 3CT接反时接线图及向量医盘此时三相有功功率的计算式为:P二U a l a COS (180°—①a) + U b I b COS (180°—①b) + U c I c COS (180°—①c)假设三相负载对称，则此时有功功率为：P=-3UICOS①，是正确接线计量值的-1倍，此时电度表反转。
带电流互感器三相四线有功电度表的接线 ppt课件
ppt课件
8
1、类别代号：D——电能表
2、级别代号：1）表示相线：D——单相；S— —三相三线；T——三相四线
2）表示用途分类：B——标准；D——多功能； M——脉冲；S——全电子式；X——无功
3）设计序号用阿拉伯数字表示
ppt课件
2
一、电度表的分类
一、按结构原理分：电气机械式电能表和 电子数字式电能表
二、按电能表使用的电源可分为：直流电 能表和交流电能表
三、电能表按相线可分为：单相电能表、 三相三线电能表和三相四线电能表
ppt课件
3
单相电度表
ppt课件
三相电度表
4
电子式电能表
ppt课件
5
电气机械式电能表是用于交流电路作为 普通的电能测量仪表，按照其工作原理 可以分为：感应型、电动型和磁动型。
它们共同的特点是都有一个可以旋转的 可动体在磁场中转动，指示器是一个机 械计度器。
ppt课件
6
磁电型一般用作直流安培小时计。 电动型则主要用于测量直流电能。
感应型电能表由于其具有结构简单、转动力 矩大、工作可靠等优点，在我国各行业中使 用最广泛、数量最多。
ppt课件
7
二、国产电能表的型号含义
电能表型号的表示方式是用字母和数字的排列 来表示的，内容如下：
2、所选线径线色符合要求，接点露铜不得大于 1.5mm；
3、导线高出布线板不得超过10mm； 4、不允许绑扎导线
考核要求
老师按要求打分
ppt课件
26
安全注意事项 1、劳保穿戴整齐，遵守安全操作规程 2、电流互感器应可靠接地，防止电流 互感器开路 3、选择合适的电流比，防止过载
电流互感器常用实物接线图
电流互感器接线图(三相四线实物接线图)
常用的几种电流互感器接线图
三相四线电表接线图/接线方法
翻过接线端子盖,就可以看到三相四线电表接线图。
其中1、4、7接电流互感器二次侧S1端，即电流进线端;
3、6、9接电流互感器二次侧S2端，即电流出线端;
2、5、8分别接三相电源;
10、11是接零端。
为了安全，应将电流互感器S2端连接后接地。
注意的是各电流互感器的电流测量取样必须与其电压取样保持同相，即1、2、3为一组;4、5、6 为一组;7、8、9 为一组。
不带电流互感器的三相四线电表接线图
带电流互感器的三相四线电表接线
三相四线式(三相三元件)电度表经电流互感器接线图、原理图
三相三线式(三相两元件)电度表经电流互感器接线原理图
三相四线电表加互感器实物接线图。
电度表接线图
电度表的接线图电度表的接线图-单相-三相四线单相有功电度表/三相四线制有功电度表/电子式电能表的工作原理及接线——图文JW原创一、机械式电度表的型号及其含义。
电度表型号是用字母和数字的排列来表示的，容如下：类别代号+组别代号+设计序号+派生号。
如我们常用的家用单相电度表：DD862-4型、DDS97l型、DDSY97l型等。
1、类别代号: D--电度表2、组别代号表示相线：D--单相；S--三相三线；T--三相四线。
表示用途的分类：D--多功能；S--电子式；X--无功；Y--预付费；F--复费率。
3、设计序号用阿拉伯数字表示。
每个制造厂的设计序号不同，如长纱希麦特电子科技发展设计生产的电度表产品备案的序列号为971，正泰公司的为666等。
综合上面几点：DD--表示单相电度表：如DD971型 DD862型DS--表示三相三线有功电度表：如DS862，DS97l型DT--表示三相四线有功电度表：如DT862、DT971型DX--表示无功电度表：如DX97l、DX864型DDS--表示单相电子式电度表：如DDS97l型D丅S--表示三相四线电子式有功电度表：如DTS97l型DDSY--表示单相电子式预付费电度表：如DDSY97l型DTSF--表示三相四线电子式复费率有功电度表：如DTSF97l型DSSD--表示三相三线多功能电度表：如DSSD97l型4、基本电流和额定最大电流基本电流是确定电度表有关特性的电流值，额定最大电流是仪表能满足其制造标准规定的准确度的最大电流值。
如 5(20)A 即表示电度表的基本电流为5A，额定最大电流为20A，对于三相电度表还应在前面乘以相数，如 3x5(20)A。
5、参比电压指的是确定电度表有关特性的电压值对于三相三线电度表以相数乘以线电压表示，如3x380V。
对于三相四线电度表则以相数乘以相电压或线电压表示，如3x220/380V。
对于单相电度表则以电压线路接线端上的电压表示，如220V。
带电流互感器的三相四线有功电能表的接线课件
接线错误是导致电能表故障的主要原 因之一，常见的故障现象包括不计量 、计量不准确、电压异常等。
详细描述
接线错误通常是由于接错线、螺丝松 动、接触不良等原因引起的。处理方 法包括检查接线是否正确、紧固螺丝 、清洁触点等，以确保接线良好。
电流互感器变比选择不当的问题及解决方案
总结词
电流互感器变比选择不当会导致计量不准确或误差较大，影响计费的公正性和 准确性。
操作前应先关闭电源，并使用验 电器确认电源已断开。
操作时应穿戴绝缘手套、绝缘鞋 等个人防护装备。
操作时应使用合适的工具，避免 使用金属工具或湿手接触带电体
。
防止触电的措施
在操作过程中，应保持与带电体的安全 距离，避免直接接触。
对于裸露的线头或接线端子，应使用绝 在接线过程中，应确保接线端子螺丝拧
缘胶带进行包裹。
步骤三：接线 将电源线接入电能表的对应端子。
将电流互感器的二次侧接入电能表的对应端子。
接线操作演示步骤
步骤四：检查与测试 检查接线是否牢固，无短路、断路现象。
对电能表进行测试，确保正常工作。
接线操作演示注意事项
注意事项一：安全第一
操作过程中应始终保持断电状态，确保安全。
使用合适的工具进行操作，避免使用不合适的工 具造成损坏或安全事故。
接线操作演示注意事项
01
注意事项二：正确接线
02
确保电源线与电流互感器接入正确的端子，避免接错导致设备
损坏或测量误差。
确保接线牢固，避免出现松动或脱落现象。
03
接线操作演示注意事项
注意事项三：测试与检查
1
2
在完成接线后应进行测试，确保设备正常工作。
3
对设备进行定期检查，确保其长期稳定运行。
电度表电路结构原理.资料讲解
c元件
b元件
Ub
Uc
UA
UB
UC
三相三线（二元件）有功电度表电路接线原理图
原理图
向量图
ФÚcb
ФÍa
Úab
Úa Ía
φ
ФÚａb
Íc φ
ФÍc
Ia
Iao
Ic
Ico
Úc
Ua
Ub
Uc
Úb
功率表达式：
P＝Úab×Ía+ Úcb×Íc＝ UabIaCos（30o+φ）+UcbIcCos（30o-φ）
＝√3UICosφ(注：Cos （30o-φ）＞ Cos （30o+φ）因此习惯上称C相元件为快相，并非是Íc＞ Ía， 只是C相元件的转动力矩，比A相转动力矩大而已。)
追补
5829
58
19795（抄见数1294.44） 3.41
0.28
追补
7371
0
16925（抄见数1506）
2.3
0.4
追补
12640
0
10800（抄见数1641）
0.85
0.76
追补
13120
22
9600（抄见数1761）
0.73
0.81
追补
6362
13
7030（抄见数1848.87） 1.11
电度表电路结构原理.
单相有功电度表电路接线原理图
原理图
向量图
电压 线圈
电流 成图
ÚA ФÍa φ Ía
电流
负荷
ÚC
ФÚａ ÚB
单相有功功率表达式：P＝UISin（90o -φ）＝UICos φ
三相四线(三元件)有功电度表电路接线原理图
三相四线有功电度表错误接线分析与判断
三相四线有功电度表错误接线分析与判断1、三相四线有功电度表经电流互感器间接接入正确接线正确接线图及向量图如图1所示，此时三相有功功率的计算式为：P=U a I a COS（180°－Φa）+ U b I b COSΦb＋ U c I c COSΦc假设三相负载对称，则此时有功功率为：P=UICOSΦ，是正确接线计量值的1/3,此时电度表明显走慢。
B、C相CT接反与A相接反结果相同。
3.1.2 2CT接反3个CT中2个CT接反，假设为A、B相CT接反，其接线图及向量图如图3所示：此时三相有功功率的计算式为：P=U a I a COS（180°－Φa）+ U b I b COS（180°－Φb）＋ U c I c COS（180°－Φc）假设三相负载对称，则此时有功功率为：P=-3UICOSΦ，是正确接线计量值的-1倍,此时电度表反转。
3.2电压、电流回路不同相3.2.1两元件电压、电流不同相假设A相电压、电流同相，其它两相电压、电流不同相，其接线图、向量图如图5所示。
图6所示接法中有功功率的计算式为P=U a I b COS（120°＋Φb）+ U b I c COS（120°＋Φc）＋ U c I a COS（120°＋Φa）假设三相负载对称，则此时有功功率为：P=3UICOS（120°＋Φ）,此时电度表反转，计量值为正确接法的-1/(1/2+ tanΦ* /2)图7所示接法中有功功率的计算式为P=U a I c COS（120°－Φc）+ U b I a COS（120°－Φa）＋ U c I b COS（120°－Φb）假设三相负载对称，则此时有功功率为：P=3UICOS（120°－Φ）当0°<Φ<30°时，电度表反转，当Φ＝30°时，电度表不转，当Φ>30°时，电度表正转，但比正确接线时慢，此时计量值为正确接法的1/(-1/2+ tanΦ* /2) 3.4电压回路断线3.4.1一相电压断线假设为A相断线，其接线图如图8所示此时第一元件不计量，有功功率计算式为：P= U b I b COSΦb＋ U c I c COSΦc假设三相负载对称，则此时有功功率为：P=2UICOSΦ,此时计量值为正确接法的2/3，电度表走慢。
三相四线电度表接线图怎么接
三相四线电度表接线图怎么接下面有十一个小孔，（哪进哪出）你们用文字说下就可以问题补充：没有标啊，哪有六到八根啊，是三相四线的，有十一个孔的最佳答案翻过接线端子盖,就可以看到接线图。
其中1、4、7接电流互感器二次侧S1端，即电流进线端；3、6、9接电流互感器二次侧S2端，即电流出线端；2、5、8分别接三相电源；10、11是接零端。
为了安全，应将电流互感器S2端连接后接地。
注意的是各电流互感器的电流测量取样必须与其电压取样保持同相，即1、2、3为一组；4、5、6 为一组；7、8、9 为一组。
OK?很简单，电表选择DT862-4 3*1.5(6)A的，或者DTS8666 3*1.5(6)A的，前边的型号是机械的，后边的型号是电子的。
互感器根据你的负载大小来选择，比如150KW，可以选择500/5的（为了保证是在动力负载的情况下启动电流会加大，避免烧毁电表和互感器），电表的说明书上有接线图。
按照接线图接线，电流线圈和电压线圈不能接错了，2、5、8是电压线圈的接线，（接入A/B/C相）。
1、4、7是互感器的S1进线。
3、6、9是互感器的S2进线。
10接零线。
S2最后接地。
完成了380V的时候，电能表从3个相线上连接了3个电流互感器的次级，从而连结了6个线，再加上原本的3个火线，一共是9个线，加地线是10个线，没错。
10个线在电表10个接头上的连接方法为：1、外观法：面对电表下部接线端子排，1---9端中有6个接线孔在一条直线上，则这6个接线端分别为A、B、C相电流互感器引出进电表电流线圈的；1---9端中有3个接线孔在一条直线上，则这3个接线端分别为A、B、C相母线（火线）引来进电表电压线圈的。
其中1--3端中在一条直线上的两孔接A相电流互感器；4--6端中在一条直线上的两孔接B相电流互感器；7--9端中在一条直线上的两孔接C相电流互感器。
1--3端中另外一孔接A相相线；4--6端中另外一孔接B相相线；7--9端中另外一孔接C相相线。
三相四线电表是否接零线的问题 图文,民熔
三相四线电表是否接零线的问题注意：三相四线电表不允许不接零线。
依照国家规定，建筑用电均选用三相五线制的低压配电TN-S系统，即地线和零线分开的系统因为地线和零线均从电源的中性线引出，电源的中性线是接地的，零线和地线从物连接上是相通的，因此在三相四线电表不接零线是不可以的。
三相四线电表的接线：1、电度表的额定电压应与电源电压一致，额定电流应是5A的。
2、电流互感器精度应不低于0.5级。
电流互感器的极性要用对。
3、二次线应使用绝缘铜导线，其截面：电压回路应不小于1.5 mm2；电流回路应不小于 2.5mm2。
三相四线经电流互感器接法：147并接三相电源线，258分别接147相对应的电流互感器K1端，369分别接147相对应的电流互感器K2端，三个互感器的K2端并在一起再接地。
10或11接零线。
4、三相三线经电流互感器接法：146并联接入三相电源线，23，78，分别与147接相对应其中两相的电流互感器的K1K2端相接，两个互感器的K2端相连再接地，5、小电流三相有功表就简单了，135接电源进线，246接出线，9接零线。
电工天下二、三相四线电能表零线不接的影响在三相电压平衡时，不接零线也不影响精度，表内有三个电压线圈，星接后接在380V 上，每个线圈上的电压是220V，和接零线的效果相同，这时如果表的上线缺相，表内的三个线圈，除缺相的无电，另两个线圈的电压分别降至190V，这时的两相电如果还在工作（两相380V负载，或通过其它零线的单相负载）就会出现走字偏少。
三相四线电度表不接零线会影响计量准确性。
在三相四线的线路中，由于种种情况，线路电压不会相等，如果三相四线电度表不接零线，将会造成电度表电压线圈的中性点偏移，使电度表计量数产生误差。
规范要求进零，但不进零也能准确计量，三相四线电度表的三个电压线圈是星接，相当于三相平衡负载，只要不用单相电，零线可不接。
因此，如果三相四线电能表全部末端全部是三相负载，不接零不影响计量，三相四线电能表有单相负载，必须接零线。
电度表的接线图-单相-三相四线
电度表的接线图-单相-三相四线单相有功电度表/三相四线制有功电度表/电子式电能表的工作原理及接线一、机械式电度表的型号及其含义。
电度表型号是用字母和数字的排列来表示的，内容如下：类别代号+组别代号+设计序号+派生号。
如我们常用的家用单相电度表：DD862-4型、DDS97l型、DDSY97l型等。
1、类别代号: D--电度表2、组别代号表示相线：D--单相；S--三相三线；T--三相四线。
表示用途的分类：D--多功能；S--电子式；X--无功；Y--预付费；F--复费率。
3、设计序号用阿拉伯数字表示。
每个制造厂的设计序号不同，如长纱希麦特电子科技发展有限公司设计生产的电度表产品备案的序列号为971，正泰公司的为666等。
综合上面几点：DD--表示单相电度表：如DD971型DD862型DS--表示三相三线有功电度表：如DS862，DS97l型DT--表示三相四线有功电度表：如DT862、DT971型DX--表示无功电度表：如DX97l、DX864型DDS--表示单相电子式电度表：如DDS97l型D丅S--表示三相四线电子式有功电度表：如DTS97l型DDSY--表示单相电子式预付费电度表：如DDSY97l型DTSF--表示三相四线电子式复费率有功电度表：如DTSF97l型DSSD--表示三相三线多功能电度表：如DSSD97l型4、基本电流和额定最大电流基本电流是确定电度表有关特性的电流值，额定最大电流是仪表能满足其制造标准规定的准确度的最大电流值。
如5(20)A 即表示电度表的基本电流为5A，额定最大电流为20A，对于三相电度表还应在前面乘以相数，如3x5(20)A。
5、参比电压指的是确定电度表有关特性的电压值对于三相三线电度表以相数乘以线电压表示，如3x380V。
对于三相四线电度表则以相数乘以相电压或线电压表示，如3x220/380V。
对于单相电度表则以电压线路接线端上的电压表示，如220V。
二、机械式三相四线电度表的读法1、如果您的三相四线电度表是最右边没有红色读数框的，那黑色读数框的都是整数，只是在最右边(即个位数)的"计数轮"的右边带有刻度，而这个刻度就是小数点后的读数；如果是带有红色读数框的，那红色读数框所显示的就是小数。
DT862三相四线交流有功电能表
电气设计及维修必备资料主编：冯项羽7DT862三相四线交流有功电能表一、概述D86系列交流电能表系感应式仪表，用于测定参比频率为50H Z 、参比电压为3×220/380V 的单相、三相三线和三相四线制电网的有功和无功电能，又称电度表、火表、千瓦小时表。
各项性能指标完全符合GB/T15283-1994的技术要求，具有过载能力强、误差线性好、质量稳定、使用寿命长、性能可靠等特点。
二、型号①派生代号：T 代表湿热、干热两用；TH 代表湿热专用；TA 代表干热专用；G 代表高原用；H 代表船用；F 代表化工防腐。
②改进序号：一般用汉语拼音字母表示。
③设计序号：一般用数字表示。
④功能代号：F 代表分时计费；S 代表电子式；Y 代表预付费式；D 代表多功能；M 代表脉冲式；Z 代表最大需量。
⑤组别代号：A 代表安培小时计；B 代表标准；D 代表单相电能表；F 代表伏特小时计；S 代表三相三线；T 代表三相四线；X 代表无功。
⑥类别代号：一般电能表的类别代号均为D。
三、主要技术指标1.精度等级：2.0级2.额定电压：3×220/380V3.基本电流：1.5（6）A 5（20）A 10（40）A 15（60）A 20（80）A 30（100）A4.额定频率：50Hz5.环境条件：工作温度-10℃～+50℃，相对湿度≤85%RH6.启动电流:≤0.5%Ib7.显示方式:计数器四、工作原理当把电能表接入被测电路时，电流线圈和电压线圈中就有交变电流流过，这两个交变电流分别在它们的铁芯中产生交变的磁通；交变磁通穿过铝盘，在铝盘中感应出涡流；涡流又在磁场中受到力的作用，从而使铝盘得到转矩（主动力矩）而转动。
负载消耗的功率越大，通过电流线圈的电流越大，铝盘中感应出的涡流也越大，使铝盘转动的力矩就越大，即转矩的大小跟负载消耗的功率成正比。
功率越大，转矩也越大，铝盘转动也就越快。
铝盘转动时，又受到永久磁铁产生的制动力矩的作用，制动力矩与主动力矩方向相反；制动力矩的大小与铝盘的转速成正比，铝盘转动得越快，制动力矩也越大。
电度表接线图
电度表接线图电度表的接线图电度表的接线图-单相-三相四线单相有功电度表/三相四线制有功电度表/电子式电能表的工作原理及接线——图文JW原创一、机械式电度表的型号及其含义。
电度表型号是用字母和数字的排列来表示的，内容如下：类别代号+组别代号+设计序号+派生号。
如我们常用的家用单相电度表：DD862-4型、DDS97l型、DDSY97l型等。
1、类别代号: D--电度表2、组别代号表示相线：D--单相；S--三相三线；T--三相四线。
表示用途的分类：D--多功能；S--电子式；X--无功；Y--预付费；F--复费率。
3、设计序号用阿拉伯数字表示。
每个制造厂的设计序号不同，如长纱希麦特电子科技发展有限公司设计生产的电度表产品备案的序列号为971，正泰公司的为666等。
综合上面几点：DD--表示单相电度表：如DD971型 DD862型DS--表示三相三线有功电度表：如DS862，DS97l型DT--表示三相四线有功电度表：如DT862、DT971型DX--表示无功电度表：如DX97l、DX864型DDS--表示单相电子式电度表：如DDS97l型D丅S--表示三相四线电子式有功电度表：如DTS97l型DDSY--表示单相电子式预付费电度表：如DDSY97l型DTSF--表示三相四线电子式复费率有功电度表：如DTSF97l型DSSD--表示三相三线多功能电度表：如DSSD97l型4、基本电流和额定最大电流基本电流是确定电度表有关特性的电流值，额定最大电流是仪表能满足其制造标准规定的准确度的最大电流值。
如 5(20)A 即表示电度表的基本电流为5A，额定最大电流为20A，对于三相电度表还应在前面乘以相数，如 3x5(20)A。
5、参比电压指的是确定电度表有关特性的电压值对于三相三线电度表以相数乘以线电压表示，如3x380V。
对于三相四线电度表则以相数乘以相电压或线电压表示，如3x220/380V。
对于单相电度表则以电压线路接线端上的电压表示，如220V。
303.DT8型三相四线制电度表接线方法_电工常用经典线路应用范例_[共2页]
![303.DT8型三相四线制电度表接线方法_电工常用经典线路应用范例_[共2页]](https://img.taocdn.com/s3/m/226d45ff4b73f242336c5fe2.png)
电工常用计量仪表与测量仪表电路第章13（1）电度表装好后，合上刀开关，开亮电灯，转盘即从左向右转动。
（2）关灯后，转盘有时还在微微转动，如不超过一整圈，属正常现象。
如超过一整圈后继续转动，试断开3、4两根线（指跳入式电度表接线），若不再连续转动，则说明电路上有毛病；如仍转动不停，就说明电度表不正常，需要检修。
（3）电度表内有交流磁场存在，金属罩壳上产生感应电流是正常现象，不会费电，也不影响安全和正确计数。
若因其他原因使外壳带电，则应设法排除，以保安全。
303．DT8型三相四线制电度表接线方法图13-3（a）所示是DT8型40～80A直接接入式三相四线制有功功率电度表接线电路。
三相四线三元件电度表实际上是3个单相电度表的组合，它有3个电流线圈和3个电压线圈和10个接线端子。
图13-3（b）所示为DT8型5～10A、25A三相四线制有功功率电度表接线，它有11个接线端子。
接线时，应按照相序及端钮上所标的线号接线，接线端子标号l、4、7、10为进线，3、6、9、11为出线。
所接负载应在额定负载的5%～150%。
图13-3（c）所示是DT8型5A电流互感式三相四线制有功功率电度表接线，电度表应按相序接入。
电度表经电流互感器接入后，计数器的读数需乘互感器感应比率才等于实际电度数。
例如电流互感器的感应比率为200/5A，那么电度表读数再乘以互感器的感应比率才是实际用电度数。
三相电度表使用中的注意事项：（1）电度表使用的负载应在额定负载的5%～150%之内，例如80A 电度表可在4～120A范围内使用。
（2）电度表运转时转盘从左向右，切断三相电流后，转盘还会微微转动，但不超过一整转，转盘即停止转动。
（3）电度表的计数器均具有5位读数，标牌窗口的形式分为一红格、全黑格和全黑格⨯10三种，当计数器指示值为38225时，一红格的表示为3822.5度，全黑格的表示为38225度，全黑格⨯10的表示为382250度。
三相四线电能表错误接线分析及判断
三相四线电能表错误接线分析及判断三相四线电度表接线方式的分析与判断1、三相四线电度表标准接线方式P=P1+P2+P3=U A I A cosψA+U B I B cosψB+U C I C cosψC=3UIcosψ2、三相四线电度表电压正相序A、B、C而电流正相序是B、C、A的接线方式P=P1+P2+P3=U A I B cos（120°+ψB）+U B I C cos（120°+ψC）+U C I A cos（120°+ψA）=3UIcos（120°+ψ）=-3UIcos（60°-ψ）故当Ψ在0°～60°内，呈反转状态。
