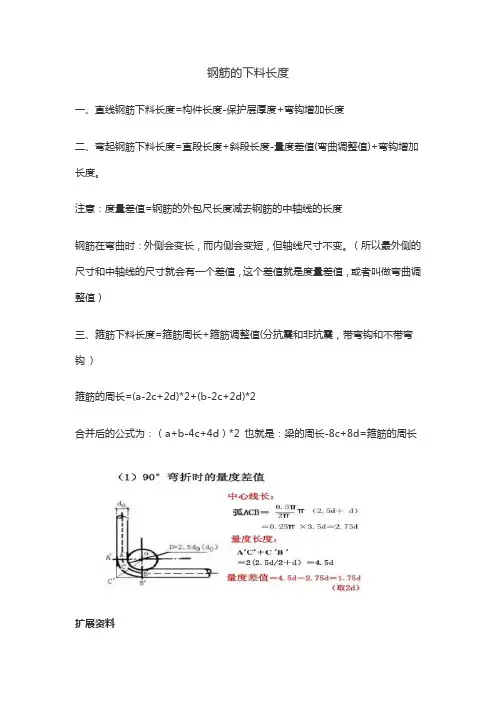

一、直线钢筋下料长度=构件长度-保护层厚度+弯钩增加长度
二、弯起钢筋下料长度=直段长度+斜段长度-量度差值(弯曲调整值)+弯钩增加长度。
注意：度量差值=钢筋的外包尺长度减去钢筋的中轴线的长度
钢筋在弯曲时：外侧会变长，而内侧会变短，但轴线尺寸不变。
（所以最外侧的尺寸和中轴线的尺寸就会有一个差值，这个差值就是度量差值，或者叫做弯曲调整值）
三、箍筋下料长度=箍筋周长+箍筋调整值(分抗震和非抗震，带弯钩和不带弯钩)
箍筋的周长=(a-2c+2d)*2+(b-2c+2d)*2
合并后的公式为：（a+b-4c+4d）*2 也就是：梁的周长-8c+8d=箍筋的周长
扩展资料
在配料表中需标出每根钢筋的下料长度。
下料长度指的是下料时钢筋需要的实际长度，这与图纸上标注的长度并不完全一致。
钢筋下料长度的计算是以钢筋弯折后其中心线长度不变这个假设条件为前提进行的。
也就是说，钢筋弯折后中心线长度不变，而外边缘变长，内边缘缩短。
因此，钢筋的下料长度就是指相应钢筋的中心线长。
实际工程计算中，影响下料长度计算的因素很多，如混凝土保护层厚度；钢筋弯折后发生的变形；图纸上钢筋尺寸标注方法的多样化；弯折钢筋的直径、级别、形状、弯心半径的大小以及端部弯钩的形状等，在进行下料长度计算时，对这些因素都应该考虑。
钢筋下料计算图解
（4）钢筋的搭接 搭接长度：按设计或规范执行，且不小于300；
ll=ζla （ζ为接头百分率修正系数） 接头数量：直径25mm以内，按8m长一个接 头，
直径25mm以外,按6m 长一个接头； 现浇混凝土墙、柱按楼层计算搭 接个数 。
构造柱钢筋搭接
条形基础 大角钢筋
（5）钢筋的锚固
锚固长度：钢筋锚入支座的长度；
土标号、环境类别有关。按设计要求执行，无 要求的按规范执行。（见表5.7和表5.8）
如一类环境：柱30mm，梁25mm、板 15mm
平面钢筋 砂浆或砼
垫块
立面钢筋 塑料垫块
（2）弯起钢筋长度增加值（s-L)
0
0
0
0
0
0
0
0
0
注：h0为弯起高度，h0=构件断面高-2×保护层厚度
（3）弯钩增加长度（平直段3d) 平钩（ 180 °）: 6.25d（圆钢端部弯钩） 斜钩（ 135 °）: 4.9d （箍筋端部弯钩）
梁是板的支座 柱是梁的支座
基础梁是柱的支座
标准图集：
系 列 图 集
G101
钢筋平法图集适用范围：
•现浇混凝土柱 •现浇混凝土剪力墙 •现浇混凝土梁 •现浇混凝土板式楼梯 •筏形基础 •现浇混凝土楼板与屋面板 •箱形基础、地下室结构 •条形基础、独立基础、桩承台
03G101-1
03G101-2 04G101-3 04G101-4 08G101-5 06G101-6
总根数＝加密× 2+非加密
加密区根数＝[ 1.5×梁高-50 ] / 加箍密筋间根距数+计1 算 非＝（净跨长-左加密区-右加密区）/非加密间距-1
总根数＝加密× 2+非加密
钢筋下料长度计算
构件名称
钢筋 编号 计算简图 直径 钢筋级别 下料长度 （m） 根数
