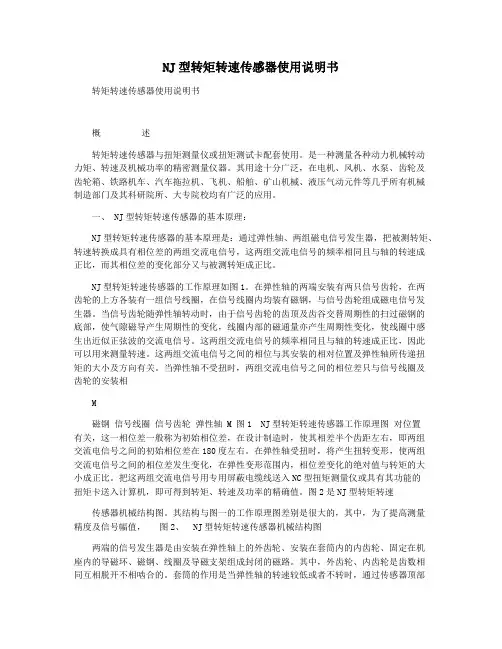

NJ型转矩转速传感器使用说明书
NJ型转矩转速传感器使用说明书转矩转速传感器使用说明书概述转矩转速传感器与扭矩测量仪或扭矩测试卡配套使用。
是一种测量各种动力机械转动力矩、转速及机械功率的精密测量仪器。
其用途十分广泛，在电机、风机、水泵、齿轮及齿轮箱、铁路机车、汽车拖拉机、飞机、船舶、矿山机械、液压气动元件等几乎所有机械制造部门及其科研院所、大专院校均有广泛的应用。
一、 NJ型转矩转速传感器的基本原理：NJ型转矩转速传感器的基本原理是：通过弹性轴、两组磁电信号发生器，把被测转矩、转速转换成具有相位差的两组交流电信号，这两组交流电信号的频率相同且与轴的转速成正比，而其相位差的变化部分又与被测转矩成正比。
NJ型转矩转速传感器的工作原理如图1。
在弹性轴的两端安装有两只信号齿轮，在两齿轮的上方各装有一组信号线圈，在信号线圈内均装有磁钢，与信号齿轮组成磁电信号发生器。
当信号齿轮随弹性轴转动时，由于信号齿轮的齿顶及齿谷交替周期性的扫过磁钢的底部，使气隙磁导产生周期性的变化，线圈内部的磁通量亦产生周期性变化，使线圈中感生出近似正弦波的交流电信号。
这两组交流电信号的频率相同且与轴的转速成正比，因此可以用来测量转速。
这两组交流电信号之间的相位与其安装的相对位置及弹性轴所传递扭矩的大小及方向有关。
当弹性轴不受扭时，两组交流电信号之间的相位差只与信号线圈及齿轮的安装相M磁钢信号线圈信号齿轮弹性轴 M 图1 NJ型转矩转速传感器工作原理图对位置有关，这一相位差一般称为初始相位差，在设计制造时，使其相差半个齿距左右，即两组交流电信号之间的初始相位差在180度左右。
在弹性轴受扭时，将产生扭转变形，使两组交流电信号之间的相位差发生变化，在弹性变形范围内，相位差变化的绝对值与转矩的大小成正比。
把这两组交流电信号用专用屏蔽电缆线送入NC型扭矩测量仪或具有其功能的扭矩卡送入计算机，即可得到转矩、转速及功率的精确值。
图2是NJ型转矩转速传感器机械结构图。
其结构与图一的工作原理图差别是很大的，其中，为了提高测量精度及信号幅值，图2、 NJ型转矩转速传感器机械结构图两端的信号发生器是由安装在弹性轴上的外齿轮、安装在套筒内的内齿轮、固定在机座内的导磁环、磁钢、线圈及导磁支架组成封闭的磁路。
JN338M-F说明书-
⌦测量原理与方法●电路实现仪表测量以89C52单片机为数据处理中心，原理框图如下：●计算方法软件采用定时脉冲计数的方式，同步测量当前时刻的扭矩值。
假定测量定时时间用T（秒）表示，在T的时间内，扭矩输出的频率脉冲计数值为Num，扭矩量程为N（牛.米），扭矩零点输出频率f0，正向满量程输出频率fp，负向满量程输出频率fr，则：正向扭矩=N×（Num/T-f0）/（fp-f0）（牛.米）负向扭矩=N×（Num/T-f0）/（f0-fr）（牛.米）注：本仪表定时时间为200ms。
⌦技术指标扭矩不准确度：≤0.2%F.S绝缘电阻：≥200M环境温度：﹣20～60℃环境湿度：≤90%RH⌦规格型号JN338 ×—×产品型号：F产品名称：M⌦仪表功能及特点JN338型扭矩测量仪用于配接JN338系列F型扭矩传感器，为了使用户能够更加直观的进行现场数据的测量和显示，该仪表提供了以下功能：✧显示窗口：提供1个4位显示窗口，显示扭矩测量值，同时可切换显示测量过程中的扭矩最大值，并给出正、负扭矩指示。
✧调零：具有传感器测量零点调整的功能。
✧量程设定：仪表提供量程设定的用户输入功能，可保证仪表与传感器的配套使用，无须特殊标定。
✧报警：用户可设置扭矩的报警值，仪表具备报警指示功能，并提供报警输出信号。
✧打印：可外接打印机进行实时数据打印。
✧电源检测复位：避免电源干扰、波动引起的死机现象。
✧通讯：提供标准RS-232接口，及通信协议。
✧参数保存：可保存设定的各类参数。
✧输入输出均采用信号隔离技术，具有一定的抗干扰能力。
⌦仪表功能说明●说明仪表的功能按键包括：设置、移位、加1、减1、切换、置零、打印、复位共八个按键，分别实现仪表的不同功能：“设置”：通过操作“设置”键，可以循环进入不同的参数设定状态。
在使用仪表前须进行设置的参数包括：传感器的扭矩量程、扭矩报警值、零点频率、正向满量程频率、负向满量程频率。
新型电机综合性能自动测试系统的研制与研究
新型电机综合性能自动测试系统的研制与研究卢慧芬;卢荻;沈若凡;许越华;赵建勇【摘要】This paper introduces an integration of WT1 600 digital wattmeter and JN338A torque transducer in a system for testing overall performance of new types of motors,which can measure their characteristic parameters such as voltage,current,torque,speed and power.This testing system combines effectively hardware such as IPC,signal collecting card and sensor and application programs such as those for data collection and analysis,and user graphic interface,so as to perform good automatic measurement of the data on the characteristic points of new types of motors such as input and output parameters,and improve the testing efficiency and accuracy. Application results indicate easy operation,and safety and reliability of the testing system developed.It has the potential for engineering application as it satisfies the requirements on the testing of new types of motors.The system has been successfully applied on the platform of motor and electrical appliances of the Electrical College of Zhejiang University.%介绍了 WT1600数字功率计与 JN338A 型转矩传感器在新型电机综合性能检测设备系统中的集成，可以测量电压、电流、转矩、转速、功率等电机特性参数。
