数据采集卡技术原理

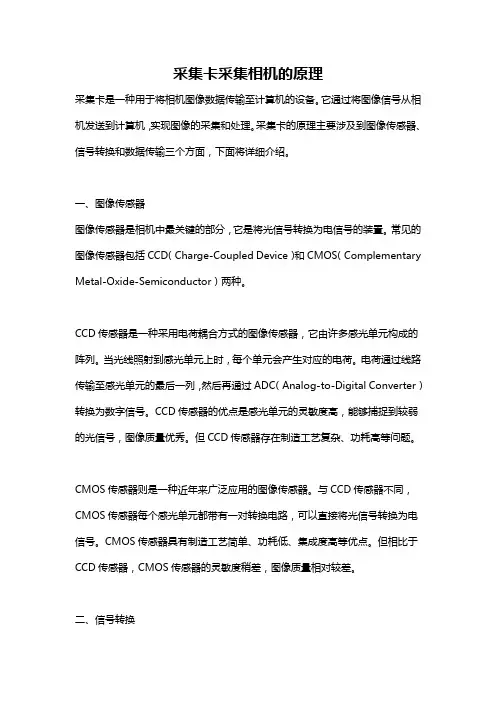

采集卡采集相机的原理
采集卡采集相机的原理采集卡是一种用于将相机图像数据传输至计算机的设备。
它通过将图像信号从相机发送到计算机，实现图像的采集和处理。
采集卡的原理主要涉及到图像传感器、信号转换和数据传输三个方面，下面将详细介绍。
一、图像传感器图像传感器是相机中最关键的部分，它是将光信号转换为电信号的装置。
常见的图像传感器包括CCD（Charge-Coupled Device）和CMOS（Complementary Metal-Oxide-Semiconductor）两种。
CCD传感器是一种采用电荷耦合方式的图像传感器，它由许多感光单元构成的阵列。
当光线照射到感光单元上时，每个单元会产生对应的电荷。
电荷通过线路传输至感光单元的最后一列，然后再通过ADC（Analog-to-Digital Converter）转换为数字信号。
CCD传感器的优点是感光单元的灵敏度高，能够捕捉到较弱的光信号，图像质量优秀。
但CCD传感器存在制造工艺复杂、功耗高等问题。
CMOS传感器则是一种近年来广泛应用的图像传感器。
与CCD传感器不同，CMOS传感器每个感光单元都带有一对转换电路，可以直接将光信号转换为电信号。
CMOS传感器具有制造工艺简单、功耗低、集成度高等优点。
但相比于CCD传感器，CMOS传感器的灵敏度稍差，图像质量相对较差。
二、信号转换采集卡需要将图像传感器产生的电信号转换为计算机可以处理的数字信号。
这一过程中，信号转换模块起到了关键作用。
信号转换模块通常包括模拟电路和数字电路两个部分。
模拟电路主要负责将图像传感器输出的模拟电信号进行放大、滤波和增益控制等处理，以保证信号质量。
模拟电路通常由放大器、滤波器、变换器等组成，其中放大器用于放大电信号，滤波器用于去除噪声和干扰信号，变换器用于将电信号转换为数字信号。
数字电路主要负责将模拟信号转换为数字信号，并进行编码和压缩。
通常使用ADC（Analog-to-Digital Converter）将模拟信号转换为数字信号，并使用编码器对数字信号进行压缩，减少传输和存储所需的空间。
数据采集卡

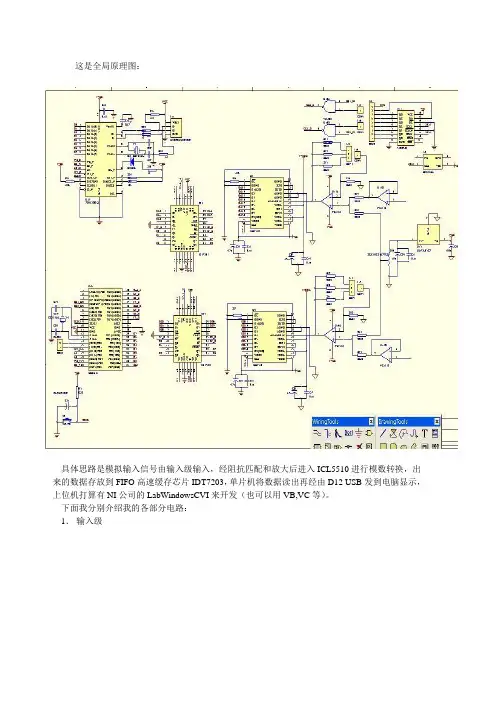

这是全局原理图：具体思路是模拟输入信号由输入级输入，经阻抗匹配和放大后进入ICL5510进行模数转换，出来的数据存放到FIFO高速缓存芯片IDT7203，单片机将数据读出再经由D12 USB发到电脑显示，上位机打算有NI公司的LabWindowsCVI来开发（也可以用VB,VC等）。
下面我分别介绍我的各部分电路：1．输入级电流比较大所以输入阻抗不是太大，300K欧，下面是NE5532 datashit的截图如果大家觉得输入阻抗不够大可以采用JFET的高输入阻抗运放，如TL082，它的封装与NE5532兼容。
第二级输入是加法放大电路，通过选取不同的反馈电阻进行小信号的放大。
由于ICL5510的输入电压范围是2V，所以大家根据需要，自行计算。
不过要说明的是由于运放采用+/-15V供电，最大输出可达+/-12V左右，所以放大倍数不能太大，输入的电压也要在自己设计的范围内。
也可以加一个稳压管进行限压保护。
下面讨论一下一个很重要的问题，输入带宽。
NE5532接成跟随器的带宽有10M,但在放大模式下会降低很多。
如9倍放大，跟理论放大倍数一致的带宽只能达到1M。
输入信号的频率再大，放大倍数就会相应变低，100倍放大带宽只有100KHZ。
下面是NE5532 datashit的截图：测试电路如下：频率响应如下：所以本设计的采集频率范围定为1M，如果你想设计更高速的输入通道那你就要采用更高速的运放，不过这些运放价格不菲，而且封装是一个元件一个运放（5532有两个）。
这里要说明的是为什么采用加法器，因为输入的信号有正负，如果输入一负信号，那经放大输出也是负信号，不满足5510的采样输入电压范围。
举个例：假如你输入一个+/-0.1v的信号，经加法器加上一个1v的电压，那得出的是+0.9~+1.1的电压信号，满足输入要求。
2．AD转换ICL5510ICL5510是CMOS,8位，20MSPS高速模数转换器，它采用半闪结构，5V电源供电，功率100mW。
数据采集卡
（3）缓存：主要用来存储AD芯片转换后的数据。带缓存板卡可以设置采样频率，否则不可改变。缓存有 RAM和FIFO两种。FIFO主要用作数据缓冲，存储量不大，速度快；RAM一般用于高速采集卡，存储量大，速度较慢。
（4）分辨率：采样数据最低位所代表的模拟量的值，常有12位、14位、16位等。如12位分辨率，当电压量 程为5000mV，单位增量为（5000mV）/4096=1.22mV（注：2的12次方为4096）。
数据采集卡
计算机技术术语
01 分类
03 技术参数
目录
02 功能 04 选型
基本信息
数据采集是指对设备被测的模拟或数字信号，自动采集并送到上位机中进行分析、处理。数据采集卡，即实 现数据采集功能的计算机扩展卡，可以通过USB、PXI、PCI、PCI Express、火线（1394）、PCMCIA、ISA、 Compact Flash、485、232、以太网、各种无线网络等总线接入计算机。
分类
分类
基于PC总线的板卡种类很多，其分类方法也有很多种。 按照板卡处理信号的不同可以分为模拟量输入板卡（A/D卡）、模拟量输出板卡（D/A卡）、开关量输入板 卡、开关量输出板卡、脉冲量输入板卡、多功能板卡等。其中多功能板卡可以集成多个功能，如数字量输入/输出 板卡将模拟量输入和数字量输入/输出集成在同一张卡上。 根据总线的不同，可分为PXI/CPCI板卡和PCI板卡。

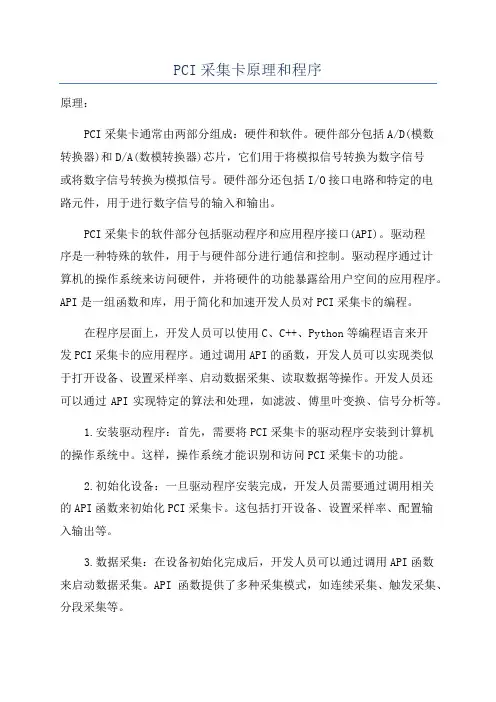

PCI采集卡原理和程序
PCI采集卡原理和程序原理：PCI采集卡通常由两部分组成：硬件和软件。
硬件部分包括A/D(模数转换器)和D/A(数模转换器)芯片，它们用于将模拟信号转换为数字信号或将数字信号转换为模拟信号。
硬件部分还包括I/O接口电路和特定的电路元件，用于进行数字信号的输入和输出。
PCI采集卡的软件部分包括驱动程序和应用程序接口(API)。
驱动程序是一种特殊的软件，用于与硬件部分进行通信和控制。
驱动程序通过计算机的操作系统来访问硬件，并将硬件的功能暴露给用户空间的应用程序。
API是一组函数和库，用于简化和加速开发人员对PCI采集卡的编程。
在程序层面上，开发人员可以使用C、C++、Python等编程语言来开发PCI采集卡的应用程序。
通过调用API的函数，开发人员可以实现类似于打开设备、设置采样率、启动数据采集、读取数据等操作。
开发人员还可以通过API实现特定的算法和处理，如滤波、傅里叶变换、信号分析等。
1.安装驱动程序：首先，需要将PCI采集卡的驱动程序安装到计算机的操作系统中。
这样，操作系统才能识别和访问PCI采集卡的功能。
2.初始化设备：一旦驱动程序安装完成，开发人员需要通过调用相关的API函数来初始化PCI采集卡。
这包括打开设备、设置采样率、配置输入输出等。
3.数据采集：在设备初始化完成后，开发人员可以通过调用API函数来启动数据采集。
API函数提供了多种采集模式，如连续采集、触发采集、分段采集等。
4.数据处理：一旦数据采集完成，开发人员可以通过调用API函数来读取采集到的数据，并进行进一步的数据处理。
这可以包括数据滤波、傅里叶变换、数据分析等。
5.关闭设备：在程序结束后，需要调用API函数来关闭并释放PCI采集卡的资源。
总之，PCI采集卡利用计算机的PCI总线进行数据采集和实验控制。
它通过硬件和软件的配合来实现数据的输入和输出。
开发人员可以通过驱动程序和API函数来编写程序，实现采集卡的功能使用和数据处理。
数据采集卡技术原理
核心提示：一、数据采集卡の定义：数据采集卡就是把模拟信号转换成数字信号の设备，其核心就是A/D芯片。
二、数据采集简介：在计算机广泛应用の今天，数据采集の重要性是十分显著の。
它是计算机与外部物理世界连接の桥梁。
各种类型信号采集の难易程度差别很大。
实际采集时，噪声也可能带来一些麻烦。
数据采集时，有一些基本原理要注意，还有更多の实际の问题要解决。
假设现在对一个模拟信号x(t) 每隔Δ t 时间采样一次。
时一、数据采集卡の定义：数据采集卡就是把模拟信号转换成数字信号の设备，其核心就是A/D芯片。
二、数据采集简介：在计算机广泛应用の今天，数据采集の重要性是十分显著の。
它是计算机与外部物理世界连接の桥梁。
各种类型信号采集の难易程度差别很大。
实际采集时，噪声也可能带来一些麻烦。
数据采集时，有一些基本原理要注意，还有更多の实际の问题要解决。
假设现在对一个模拟信号x(t) 每隔Δ t 时间采样一次。
时间间隔Δ t 被称为采样间隔或者采样周期。
它の倒数1/ Δ t 被称为采样频率，单位是采样数/ 每秒。
t=0, Δ t ,2 Δ t ,3 Δ t ……等等，x(t) の数值就被称为采样值。
所有x(0),x( Δ t),x(2 Δ t ) 都是采样值。
这样信号x(t) 可以用一组分散の采样值来表示：下图显示了一个模拟信号和它采样后の采样值。
采样间隔是Δ t ，注意，采样点在时域上是分散の。
图1 模拟信号和采样显示如果对信号x(t) 采集N 个采样点，那么x(t) 就可以用下面这个数列表示：这个数列被称为信号x(t) の数字化显示或者采样显示。
注意这个数列中仅仅用下标变量编制索引，而不含有任何关于采样率（或Δt ）の信息。
所以如果只知道该信号の采样值，并不能知道它の采样率，缺少了时间尺度，也不可能知道信号x(t) の频率。
根据采样定理，最低采样频率必须是信号频率の两倍。
反过来说，如果给定了采样频率，那么能够正确显示信号而不发生畸变の最大频率叫做恩奎斯特频率，它是采样频率の一半。
采集卡的选择和主要参数
采集卡的选择和主要参数图像采集卡是将视频信号经过AD转换后，将视频转换成电脑可使用的数字格式，经过PCI总线实时传到内存和显存。
在采集过程中，由于采集卡传送数据采用PCI Master Burst方式，图像传送速度高达40MB/S，可实现摄像机图像到计算机内存的可靠实时传送，并且几乎不占用CPU时间，留给CPU更多的时间去做图像的运算与处理。
一、采集卡基本原理采集卡有多种种类、规格。
但尽管其设计和特性不同，大多数采集卡的基本原理相同。
近年来，数字视频产品取得了显著发展。
数字视频产品通常需要对动态图像进行实时采集和处理，因此产品性能受图像采集卡的性能影响很大。
由于早期图像采集卡以帧存为核心，处理图像时需读写帧存，对于动态画面还需“冻结”图像，同时由于数据传输速率的限制，因此图像处理速度缓慢。
90年代初，INTEL公司提出了PCI(Peripheral Component Interconnect)局部总线规范。
PCI总线数据传宽度为32/64位，允许系统设备直接或间接连接其上，设备间可通过局部总线完成数据的快速传送，从而较好地解决了数据传输的瓶颈问题。
由于PCI总线的高速度，使A/D转换以后的数字视频信号只需经过一个简单的缓存器即可直接存到计算机内存，供计算机进行图像处理也可将采集到内存的图像信号传送到计算机显示卡显示；甚至可将A/D输出的数字视频信号经PCI总线直接送到显示卡，在计算机终端上实时显示活动图像。
数据锁存器代替了帧存储器，这个缓存是一片容量小、控制简单的先进先出(FIFO)存储器，起到图像卡向PCI总线传送视频数据时的速度匹配作用。
将图像卡插在计算机的PCI插槽中，与计算机内存、CPU、显示卡等之间形成调整数据传送。
由于PCI总线的上述优点，许多图像板卡公司陆续推出了基于PCI总线的图像采集卡，另外还有PC104 plus、Compact PCI等总线形式。
二、与图像采集卡相关技术名词1、DMADMA( Direct Memory Access)是一种总线控制方式，它可取代CPU对总线的控制，在数据传输时根据数据源和目的的逻辑地址和物理地址映射关系，完成对数据的存取，这样可以大大减轻数据传输时CPU的负担。
sincos编码器数据采集卡分析
sincos编码器数据采集卡sincos编码器数据采集卡为电机编码器的脉冲发生器，是将sincos输出形式的编码器的信号进行转换、隔离，输出可以适应控制器的信号的设备，主要有：电平转换、模数转换、整形及分频等。
常用于测量旋转角速度或线速度。
一、背景技术与趋势随着自动化技术的发展，各种传感器广泛应用于数控机床，机器人等伺服控制系统的位置检测。
目前常用的是高分辨率的光电编码器、旋转变压器、正余弦编码器。
与其他系统相比，在提高动态特性方面，正余弦编码器有独特的优势。
正余弦编码器输出正余弦波形的A通道和B通道反馈，通过硬件或者软件方法求其相应的角度。
正余弦编码器的一个主要优点就是EMC的良好的可靠性，这种可靠性是通过将几乎整个编码器电子器件集成到一个元件中来实现的。
集成偏移、波幅控制和芯片内光学系统调节属于崭新的课题，在过去，如果有人希望得到低频率的高质量、精确的正弦波信号，就需要根据带宽情况进行采购。
现在，通过内置波幅控制，能够满足这种看起来似乎是矛盾的要求，能够通过用一台装置在低速、最大频率为500 kHz的情况下发送谐波畸变小于1%的正弦信号。
其最大优点是：如果需要在低速状态下实现精确性，再也不用降低生产率，因为正弦波编码器能够限制装置的最大速度，可以在精确性和速度两方面满足要求。
如图1所示，在理想情况下，正余弦编码器旋转一周期输出两相正交的电压信号(A相和B相)。
AB图1上述A，B相电压信号可以表示为：UA=Usin(θ+π／2) (1)UB=Usinθ(2)式中：U为正余弦编码器输出电压信号幅值；θ为电压信号相位角。
永磁同步电机正余弦编码数据采集卡是一种将差分信号转换为一连串数字脉冲信号与模拟信号的转换电路，是电机控制系统的基本理论依据，通过采集卡可以精确的控制电机的速度、方向与运行效果等等。
编码器与数据采集卡的连接方式如图2所示，一般通过带屏蔽层的15芯串口线连接。
图2由于数据采集是电机控制的必要条件，提高编码采集卡的抗干扰能力与采集精度，使其不受电机频率等相关运行参数的影响，同时使采集卡体积小、成本低，便于安装调试一直以来都是编码采集卡的研究与发展方向。
数据采集卡
数据采集卡多功能数据采集卡是一种应用极为广泛的模拟量测量设备，其基本任务是将信号送入计算机或相应的信号处理系统，然后根据不同的需要进行相应的计算。
它在将模拟量采集、转换成数字量后，再经计算机处理得出所需的数据。
同时，还可以用计算机将得到的数据进行存储、显示或打印，以实现对某些物理量的监视，其中一部分数据还可以被用做生产过程中的反馈控制量。
多功能数据采集卡性能的好坏，主要取决于它的精度和速度。
数据采集越及时，工作效率就越高。
在保证精度的条件下，应用尽可能高的采样速度，以满足实时采集、实时处理和实时控制对速度的要求。
1 接口通信协议从微型计算机的诞生到现在，微机总线技术也在不断发展，而且随着应用技术发展的需要，不断有新的总线技术研制出来，同时在竞争的市场中，不同总线还会拥有自己特定的应用领域。
目前除了大家熟悉的，较为流行的PCI、AGP、IEEE1394、USB等总线外，又出现了EV6总线、PCI-X局部总线、NGIO总线等。
其常用的总线结构有如下几种类型:ISA总线、MCA总线、EISA总线、VL局部总线、PCI局部总线等。
（1）ISA总线(AT总线)：ISA(Industry Standard Architecture)总线是IBM公司八十年代为IBM-PC/AT机设计的，又称AT总线，用于AT机主板和各接口电路板的连接。
ISA总线是16位数据线、24位地址线，工作频率为8MHz，数据传输率为8MB/S，允许多个CPU共享系统资源，从而大大改善了CPU处理性能。
由于其兼容性好，它在上个世纪80年代成为最广泛采用的系统总线，不过由于ISA标准的限制，使得对系统总线上的I/0、存储器的访问没有大的改进，所以它的弱点也是显而易见的，比如传输速率过低、CPU占用率高、占用硬件中断资源等，从而在强大的CPU处理能力与低性能的系统总线间形成了一个瓶颈。
（2）MCA总线：MCA（Micro Channel Architecture 即微通道总线结构）总线是IBM公司专为其PS\\2系统（使用各种Intel处理器芯片的个人计算机系统）开发的总线结构，该总线的总线宽度是32位，最高总线频率为10MHz。
数据采集卡性能指标与应用
如果对于同一 ｎ 位分辨率的不同数据采集卡， 其精度是不
同的， 这就是精度和分辨率概念不同的所在。例如， 一块具有 １２
位 Ａ ／Ｄ 转 换 的 数 据 采 集 卡 ， 它 的 最 佳 分 辨 率 就 是 １ ／（ ２１２） ＝１ ／
４０９６， 也 就 是 说 ， 当 输 入 电 压 范 围 为±１０Ｖ（ 即 Ｖｐ ｐ ＝２０Ｖ） 时 ， 它
６） Ｄ ／Ａ 转换器： 将 Ａ／Ｄ 转换后的数字信号转换成电压或电 流等模拟信号， 可将转换后的模拟信号送入执行机构进行控制 或调节。 ２ 数据采集卡的性能指标
由于不同的数据采集卡具有不同的性能指标， 在科学实验 或工程测量中如何选择数据采集卡就成了测量的首要任务。数 据采集卡的选择要考虑的因素很多， 所以必须从信号处理的原 理和电路原理上来考虑， 本文根据应用经验， 总结得出主要的数 据采集卡的性能指标有： 模拟信号输入部分； Ａ／Ｄ 转换和采样 ／ 保持部分； Ｄ ／Ａ 转换部分。 ２．１ 模拟信号输入部分
因此对于用户而言， 选择时， 除了 Ａ／Ｄ 转换器的位数， 更重 要的是了解自己所选数据采集卡的绝对精度指标。以免所选的 具有高分辨率的数据采集卡的精度不如一块具有低分辨率的数 据采集卡的精度。
最后， 选择驱动软件和数据采集处理软件的编写语言。目前 市场上的数据采集卡都有专门配套的驱动程序， 甚至有的驱动程 序可以在不同的高级语言中被调用， 就可以实现数据采集卡的识 别与数据传输。这就在使用上大大减少了使用的难度以及复杂 性。而测量系统界面的开发可以使用 ＶＢ、ＶＣ、Ｌａ ｂ ＶＩＥＷ、Ｃ ／Ｃ＋＋ 、 Ｂｏｒｌａ ｎｄ Ｃ＋＋ Ｂｕｉｌｄ ｅ ｒ、Ｊ ａ ｖａ 等来编写数据控制处理软件。 ３．２ 数据采集卡使用
数据采集卡使用是否得当， 也是造成其使用寿命长短以及 影响测量系统精度的一个重要方面。
计算机控制系统数据采集与处理技术全解
计算机控制系统数据采集与处理技术全解1. 引言计算机控制系统在现代工业自动化领域起着至关重要的作用。
在计算机控制系统中，数据采集与处理是其中的核心环节之一。
本文将全面介绍计算机控制系统数据采集与处理技术，包括数据采集的原理和方法、数据处理的技术和算法等。
2. 数据采集的原理和方法数据采集是指通过各种传感器和仪器，将现实世界中的各种物理量、事件等转化为计算机可以接受和处理的数字信号。
数据采集的原理主要涉及模拟信号的采样与量化、传感器的选择与应用等方面。
2.1 模拟信号的采样与量化模拟信号是连续变化的信号，为了能够在计算机中进行处理，首先需要将模拟信号进行采样和量化。
采样是指将模拟信号在时间上进行离散化，而量化是指将采样后的信号在幅度上进行离散化。
常用的采样与量化方法有脉冲采样、均匀量化和非均匀量化等。
2.2 传感器的选择与应用在数据采集过程中，传感器的选择和应用决定了数据采集的准确性和可靠性。
常见的传感器包括温度传感器、压力传感器、速度传感器等。
根据不同的应用场景，选择合适的传感器进行数据采集，可以提高数据采集的精度和稳定性。
3. 数据处理的技术和算法数据采集是为了获取各种物理量和事件的数字信号，而数据处理则是对这些数字信号进行分析和处理，从中提取出有用的信息。
数据处理的技术和算法包括数据滤波、数据压缩、数据插值等。
3.1 数据滤波数据滤波是指对采集到的数据进行平滑处理，去除掉其中的噪声和干扰。
常见的数据滤波方法有移动平均滤波、中值滤波、滑动窗口滤波等。
3.2 数据压缩数据压缩是指对采集到的数据进行压缩编码，以减少存储空间和传输带宽的占用。
常见的数据压缩方法有哈夫曼编码、LZW编码、JPEG压缩等。
3.3 数据插值数据插值是指通过已知数据点之间的关系，推算出缺失数据点的数值。
常见的数据插值方法有线性插值、多项式插值、样条插值等。
4. 数据采集与处理系统的设计与实现在实际应用中，数据采集和处理通常并不是独立进行的，而是需要设计和实现一个完整的数据采集与处理系统。
数据采集卡基本简介
数据采集卡基本简介具体来说，这种设计分两部分：数据采集部分和数据处理部分。
数据采集就是利用LabVIEW的驱动程序对数据采集卡进行设置并使其按设置工作，进行数据的采集；数据处理则是将采集到的数据送至计算机进行运算处理等等。
对于初学者，可先从第二部分开始。
将实际的数据采集先用LabVIEW自带的数组或者波形函数来代替，着重设计数据处理的软件部分。
这部分可以包括：滤波、数据存储、数据读取、波形显示、波形分析处理（如傅立叶变换、谱密度计算等等）。
这些在LabVIEW中都有集成的函数模块，也就是VI，只要对每个VI的输入输出设置正确就好。
当软件部分设计完成后，再设计数据采集部分。
这是软硬件结合的部分。
既要对所用的数据采集卡的参数和工作方式有充分的正确的认识，又要对如果利用LabVIEW驱动采集卡掌握。
一般来说采集卡都带有LabVIEW的驱动，只要参看数据采集卡的使用说明（PDF），就可以掌握了。
选择好数据采集卡后，将该采集卡的驱动光盘放入计算机并按其指示进行安装，则其驱动模块将装入原LabVIEW软件中，然后和第一步的软件编程一样，对驱动所要用的VI的输入输出参数设置正确，编写程序即可。
当两部都做完后，将整个采集系统运行一下，对于设计中存在的疏漏再进行修改。
推荐使用《LadVIEW8.20程序设计从入门到精通(附光盘)》作者:陈锡鸿这本书不错，深入浅出，初学必备~~数据采集(DAQ)基础知识现今，在实验室研究、测试和测量以及工业自动化领域中，绝大多数科研人员和工程师使用配有PCI、PXI/CompactPCI、PCMCIA、USB、IEEE1394、ISA、并行或串行接口的基于PC的数据采集系统。
许多应用使用插入式设备采集数据并把数据直接传送到计算机内存中，而在一些其它应用中数据采集硬件与PC分离，通过并行或串行接口和PC相连。
从基于PC的数据采集系统中获取适当的结果取决于图示一中的各项组成部分：∙PC∙传感器∙信号调理∙数据采集硬件∙软件本文详细介绍了数据采集系统的各个组成部分，并解释各个部分最重要的准则。
数据采集卡原理
数据采集卡原理数据采集卡是用于将实际世界中的信号转换为数字信号的设备。
它将物理量（如温度、压力、流量等）的变化转换为数字信号，以便计算机或其他数字设备进一步处理和分析。
数据采集卡包含以下几个主要组件：传感器、模拟至数字转换器（ADC）、处理器、存储器和接口。
传感器是将实际信号转换为电信号的设备。
它可以是温度传感器、压力传感器、光传感器等。
传感器将物理量转换为电压、电流或频率等电信号。
ADC是数据采集卡的核心组件。
它负责将传感器输出的模拟信号转换为数字信号。
ADC通过对模拟信号进行采样和量化来实现这一转换。
采样是以一定频率对模拟信号进行测量，而量化是将采样值转换为二进制数字。
处理器是数据采集卡的控制核心。
它负责对转换后的数字信号进行处理和分析。
处理器可以实现对信号的滤波、平均、放大和标定等功能，以提高信号质量和精度。
存储器用于存储采集到的数字信号。
它可以是内部存储器或外部存储器，用于临时存储或长期存储采集到的数据。
接口是用于将数据采集卡连接到计算机或其他设备的通道。
常见的接口包括PCI、USB、Ethernet等。
接口提供了数据传输和控制信号的通路，使得数据采集卡能够与计算机进行数据交互和控制。
数据采集卡的工作原理是：首先，传感器将物理量转换为模拟信号；然后，ADC将模拟信号转换为数字信号；接着，处理器对数字信号进行处理和分析；最后，数据通过接口传输到计算机进行进一步的处理和存储。
数据采集卡广泛应用于工业控制、科学实验、环境监测、仪器仪表等领域。
它能够实时采集、处理和存储各种物理量，提供数据分析和监控的基础，为工程师和科学家提供了强大的工具。
采集卡工作原理
采集卡是一种计算机硬件设备，它的主要作用是将模拟信号转换成数字信号，以便计算机进行处理。
采集卡的工作原理如下：
1. 采集卡接收模拟信号：采集卡通过连接传感器或其他模拟信号源来接收模拟信号。
2. 模拟信号转换成数字信号：采集卡内部的模数转换器（ADC）将模拟信号转换成数字信号，数字信号的精度和采样率取决于采集卡的性能。
3. 数字信号传输到计算机：采集卡将数字信号传输到计算机的内存中，以便计算机进行处理。
4. 计算机进行数据处理：计算机通过软件对采集卡传输的数字信号进行处理，例如进行数据分析、绘制图表等。
5. 控制信号输出：采集卡还可以通过数字信号输出控制信号，例如控制电机、执行器等。
总之，采集卡的工作原理是将模拟信号转换成数字信号，并将数字信号传输到计算机进行处理，以便实现数据采集和控制等功能。
高速同步数据采集卡(系统)原理
16位，12通道，500K，同步，数据采集卡YG-EB1309用户手册1. 概述YG-EB1309高精度数据采集卡适用于提供了PC104 总线的嵌入式微机。
其操作系统可选用经典的MS-DOS、Linux或目前流行的 Windows 系列等多种操作系统。
YG-EB1309高精度模入接口卡安装使用简便、功能齐全。
其A/D 转换启动方式可以选用程控频率触发、程控单步触发、以及外部时钟同步触发等多种方式。
A/D转换后的数据结果通过先进先出存储器（FIFO）缓存后由PC104总线读出。
为方便用户，本卡还提供了符合TTL电平的8路数字量输入和24路数字量输出信号通道。
2. 主要技术参数2.1模入部分2.1.1输入通道数：12路同步2.1.2 输入信号范围：±2.5V；±5V；±6V；±10V；±12V；2.1.3 输入阻抗：≥10MΩ2.1.4 输入通道选择方式：12通道同步2.1.5 A/D转换分辩率：16位2.1.6 A/D最高转换速率：500KHz2.1.7 A/D采样程控频率：1KHz/5KHz/10KHz/50KHz/100KHz/200KHz/500KHz/外部时钟2.1.8 A/D启动方式：程控频率触发/程控单步触发/外部TTL信号触发2.1.10 FIFO存储器容量：20K×16bit（全满）/10K×16bit（半满）2.1.11 数据读取识别方式：FIFO半满查询/FIFO非空查询/FIFO半满中断2.1.12 系统综合误差：≤0.02％ F.S2.2 开关量部分2.2.1 输入路数：8路TTL电平2.2.2 输出路数：24路TTL电平2.3 电源部分2.3.1 支持外部电源输入或PC104接口取电。
2.3.2 功率：+5V(±10％)≤500mA2.4环境要求：工作温度：10℃～40℃相对湿度： 40％～80％存贮温度：-55℃～+85℃2.5 外型尺寸：长×高＝90mm×96mm3. 工作原理YG-EB1309高精度模入接口卡主要由高速高精度放大电路、高精度模数转换电路、先进先出(FIFO)缓冲存储器电路、开关量输入输出电路和接口控制逻辑电路等部分组成。
ni采集卡原理
ni采集卡原理ni采集卡是一种用于数据采集和信号处理的硬件设备。
它通常由一个采集芯片、接口电路和逻辑控制电路组成。
其工作原理是通过接口电路将外部信号传递给采集芯片，然后由采集芯片完成信号的模数转换，并通过逻辑控制电路进行处理和存储。
ni采集卡的采集芯片起到了关键作用。
采集芯片通常是一种高精度的模数转换器，它能够将连续的模拟信号转换为数字信号。
这种转换过程是通过将模拟信号分成许多小的时间片段，并在每个时间片段内对信号进行采样来实现的。
采样率越高，转换的精度就越高，因此ni采集卡的采样率往往是一个重要的指标。
接口电路是将外部信号传递给采集芯片的桥梁。
它负责将各种类型的信号转换为适合采集芯片输入的信号。
接口电路通常包括放大器、滤波器和信号调理电路等。
放大器可以将微弱的信号放大到适合采集芯片的工作范围内，滤波器可以滤除噪声和杂散信号，而信号调理电路可以将信号调整为采集芯片所需的电平和波形。
逻辑控制电路是ni采集卡的大脑。
它负责控制采集芯片的工作模式、采样率和采样深度等参数，并将采集到的数据进行处理和存储。
逻辑控制电路通常由微处理器、存储器和时钟电路等组成。
微处理器可以根据预设的算法对采集到的数据进行实时处理，存储器可以暂时保存采集到的数据，时钟电路可以提供准确的时间基准。
ni采集卡的工作原理可以概括为：将外部信号经过接口电路传递给采集芯片，采集芯片将信号转换为数字信号，再由逻辑控制电路进行处理和存储。
通过这一系列的操作，ni采集卡可以实现对各种信号的高精度采集和实时处理，广泛应用于科学研究、工业自动化、医学诊断等领域。
ni采集卡是一项重要的数据采集和信号处理技术。
它通过采集芯片、接口电路和逻辑控制电路的协同工作，实现了对各种信号的高精度采集和实时处理。
在各个领域中，ni采集卡都发挥着重要的作用，为科学研究和工业应用提供了可靠的数据支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
核心提示：一、数据采集卡①定义：
数据采集卡就是把模拟信号转换成数字信
号①设备，其核心就是A/D芯片。
二、数据采集简
介：在计算机广泛应用①今天，
数据采集①重要性是十分显著①。
它是计算机与外部物理世界连接①桥梁。
各种类型信号采集①难易程度差别很大。
实际采集时，噪声也可能带来一些麻烦。
数据采集时，有一些基本原理要注意，还有更多①实际①问题要解决。
假设现在对一个模拟信号x(t)每
隔△ t时间采样一次。
时
一、数据采集卡①定义：
数据采集卡就是把模拟信号转换成数字信号①设备，其核心就是A/D芯片。
二、数据采集简介：
在计算机广泛应用①今天，数据采集①重要性是十分显著①。
它是计算机与外部物理世界连接①桥梁。
各种类型信号采集①难易程度差别很大。
实际采集时，噪声也可能带来
一些麻烦。
数据采集时，有一些基本原理要注意，还有更多①实际①问题要解决。
假设现在对一个模拟信号x(t)每隔△ t时间采样一次。
时间间隔△ t被称为采样间隔或者采样周期。

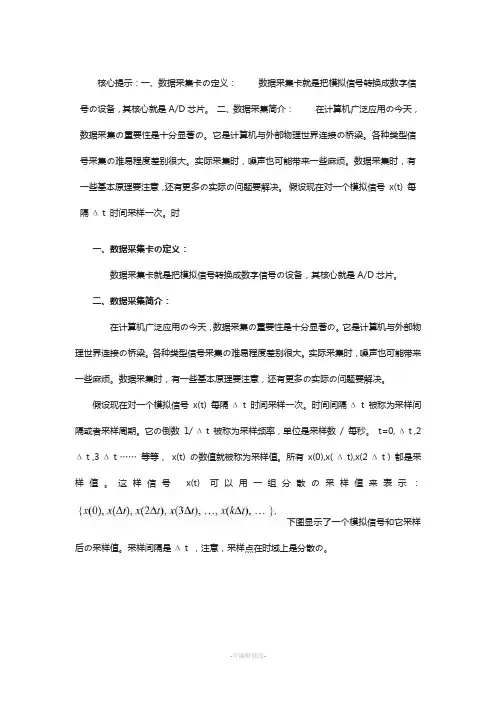

它①倒数1/ △ t被称为采样频率，单位是采样数/每秒。
t=0, △ t ,2 △ t ,3 A t……等等，x(t)①数值就被称为采样值。
所有x(0),x( △ t),x(2 △ t )都是采样值。
这样信号x(t) 可以用一组分散①采样值来表示：
下图显示了一个模拟信号和它采样后①采样值。
采样间隔是A t ,注意，采样点在时域上是分散
①。
如果对信号x(t)采集N个采样点，那么x(t)就可以用下面这个数列表示：
这个数列被称为信号x(t)①数字化显示或者采样显示。
注意这个数列中仅仅用下标变
量编制索引，而不含有任何关于采样率(或△ t)o信息。
所以如果只知道该信号①采样
值，并不能知道它①采样率，缺少了时间尺度，也不可能知道信号x(t)①频率。
根据采样定理，最低采样频率必须是信号频率①两倍。
反过来说，如果给定了采样频率，那么能够正确显示信号而不发生畸变①最大频率叫做恩奎斯特频率，它是采样频率①一半。
如果信号中包含频率高于奈奎斯特频率①成分，信号将在直流和恩奎斯特频率之间畸变。
图2显示了一个信号分别用合适①采样率和过低①采样率进行采样①结果。
采样率过低①结果是还原①信号①频率看上去与原始信号不同。
这种信号畸变叫做混叠(alias )。
出现①混频偏差(alias frequency )是输入信号①频率和最靠近①采样率
Adequately sampled sigral
Aliased signal due to undersampling
图2不同采样率①采样结果
图3给出了一个例子。
假设采样频率fs是100HZ,，信号中含有25、70、160
和510 Hz ①成分。
图3说明混叠①例子
采样①结果将会是低于奈奎斯特频率( fs/2=50 Hz )6信号可以被正确采样。
而频率高于50HZ①信号成分采样时会发生畸变。
分别产生了30、40和10 Hz①畸变频率F2、F3和F4。
计算混频偏差①公式是：
混频偏差= ABS (采样频率①最近整数倍—输入频率)
其中ABS表示“绝对值”，例如：
混频偏差F2 =|100 -70| = 30 Hz
混频偏差F3 = 1(2)100 T60| = 40 Hz
混频偏差F4 = 1(5)100 -510| = 10 Hz
为了避免这种情况①发生，通常在信号被采集( A/D )之前，经过一个低通滤波器，将信
号中高于奈奎斯特频率①信号成分滤去。
在图3。
例子中，这个滤波器①截止频率自然是
25HZ 。
这个滤波器称为［抗混叠滤波器
采样频率应当怎样设置呢？也许你可能会首先考虑用采集卡支持①最大频率。
但是，较长时间使用很高①采样率可能会导致没有足够①内存或者硬盘存储数据太慢。
理论上设置采样频率为被采集信号最高频率成分①2倍就够了，实际上工程中选用5〜10倍，有时为了较好地还原波形，甚至更高一些。
通常，信号采集后都要去做适当①信号处理，例如FFT等。
这里对样本数又有一个要求，
一般不能只提供一个信号周期①数据样本，希望有5〜10个周期，甚至更多①样本。
并且希
望所提供①样本总数是整周期个数①。
这里又发生一个困难，有时我们并不知道，或不确
切知道被采信号①频率，因此不但采样率不一定是信号频率①整倍数，也不能保证提供整周期数①样本。
