高频电子线路课程设计-同步检波器设计[新版]
高频课程设计 同步检波器的设计
仿真分析：由于载波频率较高，所以波形密集，显然仿真出的波形与理论波形相符。
3.2.2 AM解调
在调制的基础上，在Multisim集成仿真环境中绘制下图3-3：
图3-3 AM解调电路图
仿真结果如下图3-4：
图3-4 AM解调波形
3.3 DSB电路设计及仿真结果
3.3.1 DSB调制
2.3.2 DSB相干解调原理4
第三章电路设计及仿真结果5
3.1外围电路设计5
3.2 AM电路设计及仿真5
3.2.1 AM调制5
3.2.2 AM解调6
3.3 DSB电路设计及仿真7
3.3.1 DSB调制7
3.3.2 DSB解调9
3.4仿真过程中出现的问题9
第四章心得体会10
第五章参考文献11
同步检波器的设计
3.2.1 AM调制
在Multisim集成仿真环境中绘制下图3-1：
图3-1AM调制电路图
电路参数：VCC为+12V，VEE为-8V，调零滑变为正中间50%。输入基带信号为50mvVp-p,1KHz的正弦信号，外加50mv的直流电压；载波为100mvVp-p,500KHz的正弦信号。仿真结果如下图3-2：
课程设计
班级：
姓名：
学号：
指导教师：
成绩：
第一章引言1
1.1课程设计目的1
1.2课程设计内容1
第二章AM和DSB调制、相干解调原理1
2.1 MC1496内部结构及原理1
2.2 AM调制、相干解调原理2
2.2.1 AM调制原理2
2.2.2 AM相干解调原理2
2.3 DSB调制、相干解调原理3
2.3.1 DSB调制原理3
(完整版)高频电子线路课程设计(DOC)
通信与信息工程学院高频电子线路课程设计班级：通信工程姓名：学号：指导教师：设计时间：2016年1月4日－2016年1月8日成绩：评通信与信息工程学院二〇一三年摘要调幅式收音机一般都采用超外差式，它具有灵敏度高、功能工作稳定、选择性好及失真度小等优点。
所谓外差，是指天线输入信号和本机振荡信号产生一个固定中频信号的过程，超外差收音机在检波之前，先进行变频和中频放大，然后检波，音频信号经过低频放大送到扬声器。
由于其中的中频放大器对固定中频信号进行放大，所以该收音机的灵敏度和选择性课大大提高，但同时也会附带中频干扰。
关键词：收音机、组装、调试1．设计任务及目的1.1设计任务完成超外差式收音机的组装与调试1.2目的通过这次实验可以让我们更进一步理解巩固所学的基本理论和基本技能，培养运用仪器仪表检测元器件的能力以及焊接、布局、安装、调试电子线路的能力，培养及锻炼我们测试排查实际电子线路中故障的能力，加强对电子工艺流程的理解熟悉。
2. 超外差式调幅收音机的原理及电路图2.1 超外差式调幅收音机电路原理图如图2-1为超外差式收音机的电原理图：图2-12.2超外差式调幅收音机的工作原理分析超外差式收音机主要由输入电路、混频电路、中放电路、检波电路、前置低频放大器、功率放大电路和喇叭或耳机组成2.2.1输入调谐电路输入调谐电路由双连可变电容器的CA和T1的初级线圈Lab组成，是一并联谐振电路，Tl是磁性天线线圈，从天线接收进来的高频信号，通过输入调谐电路的谐振选出需要的电台信号，电台信号频率是f=l／2πLabCA，当改变CA时，就能收到不同频率的电台信号。
2.2.2变频电路本机振荡和混频合起来称为变频电路。
变频电路是以VT l为中心，它的作用是把通过输入调谐电路收到的不同频率电台信号(高频信号)变换成固定的465KHz的中频信号。
VTl、T2、Cb等元件组成本机振荡电路，它的任务是产生一个比输入信号频率高465 KHz的等幅高频振荡信号。
高频课设
课程设计任务书学生姓名：专业班级：指导教师：工作单位：题目: 同步检波器的设计初始条件：1 具有电子电路的理论知识基础及较强的实践能力；2 对电路器件的选型及电路形式的选择有一定的了解；3 具备高频电子线路的基本设计能力及基本调试能力；4 能正确使用实验仪器（或电路仿真软件）进行电路的调试与检测。
要求完成的主要任务:（包括课程设计工作量及其技术要求，以及说明书撰写等具体要求）1.设计一个同步检波器，要求可以不失真的将振幅调制的波形解调。
2.要求输入检波器的信号是经过振幅调制的信号3.要求输出波形不失真。
时间安排：1、周一8点钟：理论讲解，老师布置课程设计题目，学生根据选题开始查找资料；2、课程设计时间为1周。
（1）确定技术方案、电路，并进行分析计算，时间1天；（2）选择元器件、安装与调试，或仿真设计与分析，时间2天；（3）总结结果，写出课程设计报告，时间2天。
指导教师签名： 2008年 9月1 日系主任（或责任教师）签名：年月日目录摘要 (I)Abstract (II)1设计任务与要求 (1)2基本原理 (2)3设计方案 (3)3.1乘积型同步检波器 (3)3.2叠加型同步检波器 (4)4单元电路的选择与设计 (6)4.1MC1496的内部电路及引脚图 (6)4.2MC1496构成的振幅调制电路 (7)4.3 MC1496构成的同步检波器 (8)4.4总电路图 (10)5仿真结果 (11)5.1振幅调制 (11)5.2同步检波 (11)6仿真结果分析 (12)7体会 (13)8元器件清单 (14)9参考文献 (15)摘要同步检波器主要用于对DSB和SSB信号进行解调（当然也可用于AM）。
它的特点是必须加一个与载波同频同相的恢复载波信号。
外加载波信号电压加入同步检波器有两种方式：乘积型和叠加型。
本次设计中采用的同步检波器是用相乘器和低通滤波器组成的乘积型同步检波器，相比较叠加型同步检波器而言，解调得出的波形更准确，而后者得到的波形容易出现失真。
高频电子线路课程设计
电路设计与仿真
学生根据设计方案使用电路仿真软件进行电路设 计和仿真，验证设计的可行性和正确性。这一阶 段通常需要2-3周的时间。
撰写报告与答辩
学生完成实验后，需撰写课程设计报告，并根据 指导教师的要求准备答辩。这一阶段通常需要1-2 周的时间。
02 高频电子线路基础知识
高频电子线路的基本概念
信号频率
图表绘制
根据实际需要，绘制相应的图表，如电路原理图、波形图等，使报告 更加直观易懂。
文字表述
使用准确、简洁的语言描述设计过程和结果，避免出现技术性错误和 歧义。
报告提交
按照学校或课程要求，将设计报告提交给指导老师或相关部门进行评 审。
05 课程设计总结与展望
课程设计的收获和不足
01
收获
02
深入理解高频电子线路的基本原理和应用。
03
电容
在高频电路中，电容的作 用主要是隔直流通交流， 对高频信号呈现较小的阻 抗。
电感
电感在高频电路中的作用 主要是阻止高频信号通过， 对直流呈现较小的阻抗。
电阻
在高频电路中，电阻的作 用与低频电路相似，用于 限制电流。
高频电子线路的基本电路
调谐电路
调谐电路是高频电子线路中的基本电路之一，用 于选择特定频率的信号。
高频电子线路课程设 计
目录
CONTENTS
• 课程设计概述 • 高频电子线路基础知识 • 课程设计题目解析 • 课程设计实践 • 课程设计总结与展望
01 课程设计概述
课程设计的目标
01
掌握高频电子线路的基本原理和应用
通过课程设计，学生将深入理解高频电子线路的基本原理，包括信号传
输、放大、滤波等，并能够掌握其在通信、雷达、无线电等领域的应用。
高频电子线路课程设计实验报告

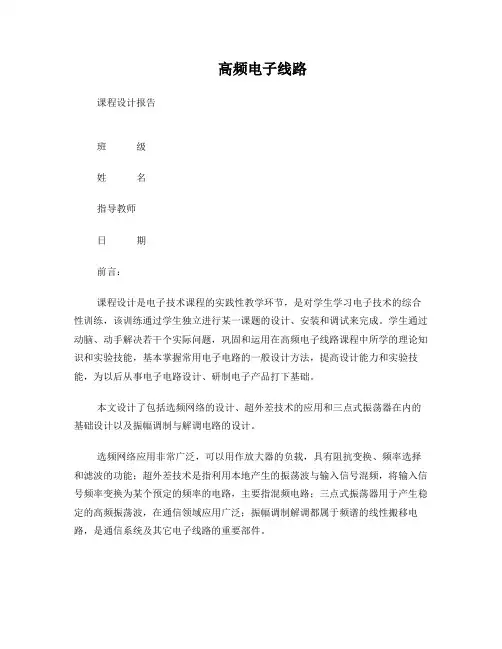

高频电子线路课程设计报告班级姓名指导教师日期前言：课程设计是电子技术课程的实践性教学环节，是对学生学习电子技术的综合性训练，该训练通过学生独立进行某一课题的设计、安装和调试来完成。
学生通过动脑、动手解决若干个实际问题，巩固和运用在高频电子线路课程中所学的理论知识和实验技能，基本掌握常用电子电路的一般设计方法，提高设计能力和实验技能，为以后从事电子电路设计、研制电子产品打下基础。
本文设计了包括选频网络的设计、超外差技术的应用和三点式振荡器在内的基础设计以及振幅调制与解调电路的设计。
选频网络应用非常广泛，可以用作放大器的负载，具有阻抗变换、频率选择和滤波的功能；超外差技术是指利用本地产生的振荡波与输入信号混频，将输入信号频率变换为某个预定的频率的电路，主要指混频电路；三点式振荡器用于产生稳定的高频振荡波，在通信领域应用广泛；振幅调制解调都属于频谱的线性搬移电路，是通信系统及其它电子线路的重要部件。
在设计过程中查阅了大量相关资料，对所要设计的内容进行了初步系统的了解，并与老师和同学进行了充分的讨论与交流，最终通过独立思考，完成了对题目的设计。
实验过程及报告的完成中存在的不足，希望老师给予纠正。
目录摘要 4设计内容...................................................................... (5)设计要求...................................................................... (5)1、基础设计...................................................................... . (6)1、选频网络的设计...................................................................... (6)2、超外差技术的设计...................................................................... ..93、三点式振荡器的设计 (11)二、综合设计：调幅解调电路的设计 151、调幅电路的设计： 152、解调电路的设计 20结束语 26参考文献： 26心得体会...................................................................... . (27)高频电子线路课程设计摘要本次课程设计主要任务是完成选频网络的设计、超外差技术的应用、三点式振荡器的设计这三个基础设计以及调幅解调电路的综合设计。
高频电子线路同步检波器课程设计

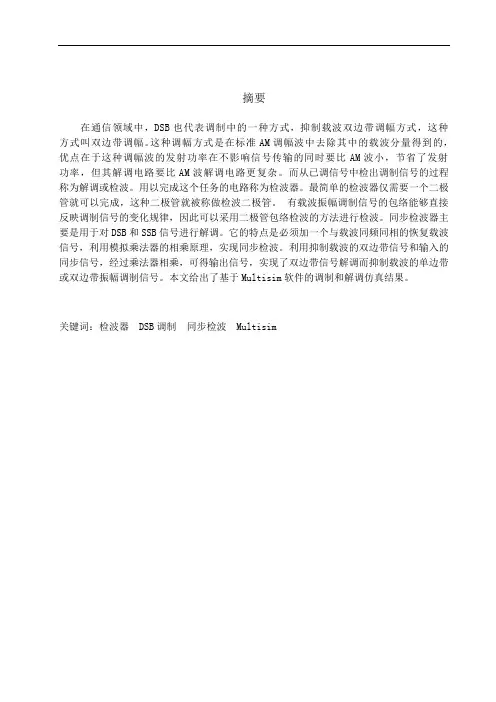

摘要在通信领域中，DSB也代表调制中的一种方式，抑制载波双边带调幅方式，这种方式叫双边带调幅。
这种调幅方式是在标准AM调幅波中去除其中的载波分量得到的，优点在于这种调幅波的发射功率在不影响信号传输的同时要比AM波小，节省了发射功率，但其解调电路要比AM波解调电路更复杂。
而从已调信号中检出调制信号的过程称为解调或检波。
用以完成这个任务的电路称为检波器。
最简单的检波器仅需要一个二极管就可以完成，这种二极管就被称做检波二极管。
有载波振幅调制信号的包络能够直接反映调制信号的变化规律，因此可以采用二极管包络检波的方法进行检波。
同步检波器主要是用于对DSB和SSB信号进行解调。
它的特点是必须加一个与载波同频同相的恢复载波信号，利用模拟乘法器的相乘原理，实现同步检波。
利用抑制载波的双边带信号和输入的同步信号，经过乘法器相乘，可得输出信号，实现了双边带信号解调而抑制载波的单边带或双边带振幅调制信号。
本文给出了基于Multisim软件的调制和解调仿真结果。
关键词：检波器 DSB调制同步检波 Multisim目录1 MC1496芯片介绍 (1)1.1 MC1496内部结构及基本性能 (1)2 同步检波器的设计 (2)2.1 同步检波基本原理 (2)2.1.1 系统功能说明 (2)2.1.2 原理框图 (2)2.1.3 流程图 (2)2.2 同步检波硬件设计 (4)2.2.1 电路原理图 (4)2.2.2 电路说明 (5)2.2.3 参数计算 (6)2.3软件仿真图 (6)3 小结与体会 (7)4 附录：总原理图 (7)同步检波器设计1 MC1496芯片介绍1.1 MC1496内部结构及基本性能在高频电子线路中，振幅调制、同步检波、混频、倍频、鉴频等调制与解调的过程均可视为两个信号相乘的过程，而集成模拟乘法器正是实现两个模拟量电压或电流相乘的电子器件。
采用集成模拟乘法器实现上述功能比用分立器件要简单得多，而且性能优越，因此集成模拟乘法器在无线通信、广播电视等方面应用较为广泛。
同步检波器的设计(高频电路课程设计指导书)
一、设计名称：高频电路课程设计二、题目：同步检波器的设计三、目的：1、采用MC1496等集成电路构成。
2、设计一个同步检波器电路。
3、掌握用集成模拟乘法器实现同步检波的方法。
4、掌握同步检波器电路的设计和调试方法.四、主要内容要求1、调测模拟乘法器MC1496正常工作时的静态值。
2、实现双边带信号的解调。
五、仪器、设备和材料1、双踪示波器(20MHZ)2、高频信号发生器(40 MHZ、FM)3、函数信号发生器(2 MHZ)4、频率计(100 MHZ)5、超高频毫伏表(1000 MHZ)6、交流毫伏表(1 MHZ)7、稳压电源（0-30V）8、调制度测量仪(500MHZ)9、万用表10、敷铜板、导线以及工具一套；11、根据元器件清单，每组提供元器件一份。
六、步骤1、查阅资料,参考有关书籍和杂志.2、结合课题提出设计方案.3、方案验证,初步设计电路,验证实际电路并作修改.4、电路制作调试,记录数据.5、撰写课程设计说明书。
七、注意事项1、焊接、调试时注意用电安全。
2、注意论文中元器件的位号。
3、调试中出现问题时，应从前往后逐级查找，并结合所学的理论知识解决问题，通过课程设计真正做到理论和实际知识的融会贯通。
附录 1 参考资料振幅调制信号的解调过程称为检波。
常用方法有包络检波和同步检波两种。
由于有载波振幅调制信号的包络直接反映了调制信号的变化规律，可以用二极管包络检波的方法进行解调。
而抑制载波的双边带或单边带振幅调制信号的包络不能直接反映调制信号变化规律，所以无法用包络检波进行解调，必须采用同步检波方法。
同步检波又分为叠加型同步检波和乘积型同步检波。
利用模拟乘法器的相乘原理，实现同步检波是很方便的，其工作原理如下：在乘法器的一个输入端输入振幅调制信号如抑制载波的双边带信号()t t U t U c sm S Ω=cos cos ω，另一输入端输入同步信号（即载波信号）()t U t U c cm c ωcos =，经乘法器相乘，由式（4-4）可得输出信号()t U O 为()()()()()t U U K t U K t U U K t U t U K t U c cm sm E c sm E cm sm E c S E o Ω-+Ω++Ω==ωω2412cos 41cos 21 （条件：mV u U c x 26〈=，s y U U =为大信号）上式中，第一项是所需要的低频调制信号分量，后两项为高频分量，可用低通滤波器滤掉，从而实现双边带信号的解调。
高频电子课程设计报告资料
指导老师：学生姓名：班级：学号：完成日期：2010年12月26日高频电子课程设计报告一、课程设计目的本课程设计是作为高频电子线路课程的重要组成部分，目的是使学生进一步理解课程内容，基本掌握高频电子线路设计和调试的方法，增加模拟电路应用知识，培养学生实际动手能力以及分析、解决问题的能力。
按照本学科教学培养计划要求，在学完专业基础课电路与电子技术后，应安排课程设计教学实践项目，其目的是使学生更好地巩固和加深对专业基础知识的理解，学会设计中、小型电子线路的方法，独立完成调试过程，增强学生理论联系实际的能力，提高学生电路分析和设计能力。
通过实践教学引导学生在理论指导下有所创新，为专业课的学习和日后工程实践奠定基础。
此次课程设计，我选择的课题为：超外差式收音机原理分析与调试。
通过本课题设计与装配、调试，提高学生的实际动手能力，巩固已学的理论知识，能够使学生建立无线电接收机的整机概念，了解接收机整机各单元电路之间的关系及相互影响，从而能正确设计、计算接收机的各个单元电路：输入网络、变频级、中放级、检波级及音频放大器。
初步掌握小型调幅波接收机的调整及测试方法。
二、设计要求和设计指标超外差式AM接收机设计参数：1) 接收AM 信号频率范围535kHz～1605kHz ;2) 调制信号频率范围100Hz～15kHz;3) 最大不失真功率≥100mW;4) 镜像抑制比优于20dB ;5) 接收机灵敏度≤1mV ;6）电源：3V 单电源供电此外,还要适当考虑接收机的效率,输出波形失真等。
三、超外差式收音机原理分析（一）七管超外差收音机原理框图（二）七管超外差收音机电原理图（三）七管超外差收音机电原理图分析1、功放级、前置低放级原理（1）如原理图示，功放级是由BG6、BG7和输入变压器B3组成的乙类推挽功放电路（即有输入变压器和但无输出变压器功率放大电路也称OTL电路）。
在原理图中，对直流通路而言，BG6、BG7是相互串联的，如图2示；对交流通路而言，BG6、BG7是相互并联的，如图3示。
高频程设计同步检波器设计
课程设计班级：姓名：学号：指导教师：成绩：线路高频课程设计报告电子与信息工程学院信息与通信工程系目录摘要 (I)关键词 (I)第一章引言 (1)1.1 课程设计目地 (1)1.2 课程设计内容 (1)第二章AM和DSB调制、相干解调原理 (1)2.1 MC1496内部结构及原理 (1)2.2 AM调制、相干解调原理 (2)2.2.1 AM调制原理 (2)2.2.2 AM相干解调原理 (2)2.3 DSB调制、相干解调原理 (3)2.3.1 DSB调制原理 (3)2.3.2 DSB相干解调原理 (4)第三章电路设计及仿真结果 (5)3.1 外围电路设计 (5)3.2 AM电路设计及仿真 (5)3.2.1 AM调制 (5)3.2.2 AM解调 (6)3.3 DSB电路设计及仿真 (7)3.3.1 DSB调制 (7)3.3.2 DSB解调 (9)3.4 仿真过程中出现地问题 (9)第四章心得体会 (10)第五章参考文献 (11)I同步检波器地设计摘要信息传输是人类社会生活地重要内容.而信息地传递很大程度上而言离不开调制和解调技术.解调也称作检波,就是从从接收端最大程度不失真地恢复出有用地信息.同步检波器是解调技术地一个重要分支.同步检波,又称相干检波,它利用与已调幅波地载波（同频同向)与已调幅波相乘,再利用低通滤波器滤除高频分量,从而得到调制信号.本论文详细介绍了集成模拟乘法器MC1496地内部结构及原理,AM调制系统和DSB模拟调制器地具体方案和设计电路,给出了基于Multisim软件地调制和解调仿真结果.矚慫润厲钐瘗睞枥庑赖。
关键词：MC1496；同步检波；Multisim仿真II1 引言1.1课程设计目地1）加深理解和巩固理论课上所学地有关AM和DSB调制与解调系统地基本概念、基本理论和基本方法2）学习Multisim仿真软件地使用方法.3）锻炼分析问题和解决问题地能力,进行良好地独立工作习惯和科学素质地培养,为今后参加科学工作打下良好地基础.聞創沟燴鐺險爱氇谴净。
同步检波器课程设计
同步检波器课程设计一、课程目标知识目标：1. 学生能够理解同步检波器的基本原理，掌握同步检波器的电路组成及各部分功能。
2. 学生能够解释同步检波器在通信系统中的应用，了解其作用和重要性。
3. 学生能够掌握同步检波器的性能指标，如线性范围、动态范围等。
技能目标：1. 学生能够运用所学知识，正确绘制同步检波器的电路图，并进行简单的电路分析。
2. 学生能够运用同步检波器进行信号解调，掌握解调过程的基本步骤和操作方法。
3. 学生能够通过实验和仿真，观察同步检波器的工作状态，分析并解决实际问题。
情感态度价值观目标：1. 培养学生对通信原理的兴趣，激发他们探索科学技术的热情。
2. 培养学生的团队合作精神，使他们学会在实验和探讨中相互协作、共同进步。
3. 培养学生严谨的科学态度，使他们认识到实践是检验真理的唯一标准。
本课程针对高年级电子与通信工程专业学生，结合课程性质、学生特点和教学要求，将目标分解为具体的学习成果。
课程以同步检波器为核心，结合实际应用场景，使学生能够理论联系实际，提高解决实际问题的能力。
通过本课程的学习，学生将全面掌握同步检波器的原理、应用和性能，为后续专业课程打下坚实基础。
二、教学内容本课程教学内容主要包括以下三个方面：1. 同步检波器原理与电路组成- 介绍同步检波器的基本原理，如相位检测、频率转换等。
- 分析同步检波器的电路组成，包括本振、混频器、滤波器等部分。
- 结合教材章节，详细讲解各部分功能及相互关系。
2. 同步检波器在通信系统中的应用- 讲述同步检波器在通信系统中的重要作用，如信号解调、频率合成等。
- 分析同步检波器的性能指标，如线性范围、动态范围等对通信系统的影响。
- 举例说明同步检波器在不同通信系统中的应用。
3. 同步检波器实验与仿真- 制定实验大纲，安排实验内容和进度，包括搭建同步检波器电路、信号解调等。
- 结合教材章节，指导学生进行实验操作，观察同步检波器工作状态。
- 引导学生运用仿真软件，模拟同步检波器的工作过程，分析实验结果。
高频电子线路课程设计方案
高频电子线路课程设计方案第一部分设计要求:一、课程设计目的1.掌握电子通信系统的基本组成及各部分的作用；2.进一步理解各种调制、解调和混频的基本理论和实现方法；3.学会应用 LabVIEW软件进行仿真；4.提高依据所学知识及查阅的课外资料来分析问题解决问题的能力。
二、设计内容及要求内容：1.调幅与检波（1）高频 DSBFC信号产生与检波（2） DSBSC信号产生与检波2.混频与检波中频 DSBFC信号的产生与检波3.FM 波产生与解调4.PM波产生与解调要求：1.以上 1 和 2，3 和 4 均选做其一。
调制信号均为 5kHz 的正弦波，高频 DSBFC信号载波频率取 500kHz-1600kHz（在该范围内可调），中频 DSBFC载波频率取465kHz，其他载波频率均取 100kHz；2.以上 1 中的 DSBFC和 DSBSC检波不可用相同的方法；3.明确设计任务，合理选择设计方案；4.利用 LabVIEW进行仿真；三、设计原始资料LabVIEW软件，《电子通信系统》教材及《高频电子线路》相关参考资料。
四、设计完成后提交的文件和图表1．计算说明书部分各种类型调制、解调，混频的主要公式2．图纸部分：(1)各种调制、解调，混频的原理框图；(2)实现各种调制、解调，混频的程序流程框图；(3)相应的仿真波形图。
五、进程安排1.学习使用 LabVIEW软件（ 3 天）；2.查阅资料，制定各种调制、解调、混频的实现方案（ 2 天）；bVIEW 进行仿真设计（ 3 天）；4.验收成果与撰写设计报告（ 2 天）。
六、主要参考资料bVIEW 7 Express 实用技术教程，雷振山，中国铁道出版社2.《电子线路》，谢嘉奎，北京：高等教育出版社3.《高频电子电路》，张肃文，北京：高等教育出版社4.《电子通信系统（第四版）》， [ 美 ]Wayne Tomasi，北京：电子工业出版社5.《高频电路》，沈伟慈，西安：西安电子科技大学出版社第二部分设计正文:一、课程设计目的1.掌握电子通信系统的基本组成及各部分的作用；2.进一步理解各种调制与解调的基本理论和实现方法；3.学会应用 LabVIEW软件进行仿真设计；4.提高依据所学知识及查阅的课外资料来分析问题解决问题的能力。
检波器设计(完整版)
职业技术学院学生课程设计报告课程名称：高频电路课程设计专业班级：信工102姓名：学号：20110311202学期：大三第一学期目录1课程设计题目……………………………………………2课程设计目的…………………………………………3课程设计题目描述和要求……………………………4课程设计报告内容………………………………………4.1二极管包络检波电路的设计………………………4.2同步检波器的设计……………………………5结论……………………………………………………6结束语………………………………………………………7参考书目……………………………………………………8附录………………………………………………………摘要振幅调制信号的解调过程称为检波。
有载波振幅调制信号的包络直接反映调制信号的变化规律，可以用二极管包络检波的方法进行检波。
而抑制载波的双边带或单边带振幅调制信号的包络不能直接反映调制信号的变换规律，无法用包络检波进行解调，所以要采用同步检波方法。
同步检波器主要是用于对DSB和SSB信号进行解调（当然也可以用于AM）。
它的特点是必须加一个与载波同频同相的恢复载波信号。
外加载波信号电压加入同步检波器的方法有两种。
利用模拟乘法器的相乘原理，实现（t）,和输入的同步同步检波是很简单的，利用抑制载波的双边带信号Vs（t），经过乘法器相乘，可得输出信号，实现了双信号（即载波信号）Vc边带信号解调课程设计作为高频电子线路课程的重要组成部分，目的是一方面使我们能够进一步理解课程内容，基本掌握数字系统设计和调试的方法，增加集成电路应用知识，培养我们的实际动手能力以及分析、解决问题的能力。
另一方面也可使我们更好地巩固和加深对基础知识的理解，学会设计中小型高频电子线路的方法，独立完成调试过程，增强我们理论联系实际的能力，提高电路分析和设计能力。
通过实践引导我们在理论指导下有所创新，为专业课的学习和日后工程实践奠定基础。
通过设计，一方面可以加深我们的理论知识，另一方面也可以提高我们考虑问题的全面性，将理论知识上升到一个实践的阶段。
同步检波器的设计
目录1 绪论 (2)2 任务概述 (2)2.1 设计题目 (2)2.2 设计目的 (2)2.3 设计要求 (2)3 MC1496芯片介绍 (2)4 同步检波器的仿真设计 (4)4.1 普通调幅波解调器的设计 (4)4.1.1 普通调幅波的产生 (4)4.1.2 普通调幅波的解调 (4)4.2 抑制载波的双边带调幅波解调器的设计 (4)4.2.1 抑制载波的双边带调幅波的产生 (4)4.2.2 抑制载波的双边带调幅波的解调 (5)5 工作原理及仿真波形 (5)5.1 基本原理 (6)5.2 仿真波形图及结果分析 (6)6 心得体会 (7)参考文献 (7)1同步检波器设计1 绪论信息传输是人类社会生活的重要内容，而信息的传递很大程度上离不开调制和解调技术。
振幅调制和解调是相对的过程，幅度调制波的解调称为检波，其作用是调幅波中不失真的恢复出调制信号。
从频谱上看，就是将已调波的边带信号不失真的从高频出搬到零频附近。
完成调幅解调作用的电路称为检波电路，可分为包络检波和同步检波两种，同步检波相比包络检波，其检波线性好，不存在惰性失真和底部切割失真问题，它采用一个与发射端载波同频同相的同步信号通过乘法器和低通滤波器来实现检波的。
本次设计通过用Multisim12.0中的MC1496构建了同步检波电路，并对其进行仿真测试分析。
2 任务概述2.1 设计题目同步检波器的设计2.2 设计目的培养学生正确的设计思想，理论联系实际的工作作风，严肃认真、实事求是的科学态度和勇于探索的创新精神。
巩固所学的专业技术知识，培养学生综合运用所学知识与生产实践经验，分析和解决工程技术问题的能力，培养初步的独立设计能力；通过课程设计实践，了解并掌握通信系统、通信信号处理等技术的一般设计方法，训练并提高学生在理论计算、结构设计、工程绘图、查阅设计资料、运用标准与规范和应用计算机等方面的能力，更好地将理论与实践相结合，提高综合运用所学理论知识独立分析和解决问题的能力。
『原创』高频电子线路课程设计---FM波调制与解调
1
《高频电子线路》课程设计
第章
1.1 调频概述
频率调制与解调
角 度 调 制 ： 用 调 制 信 号 去 控 制 高 频 载 波 的 频 率 称 为 调 频 (Frequency Modelation)，控制高频载波的相位称为调相(Phase Modeulation)，调频和调相都 表现为高频载波的瞬时相位随调制信号的变化而变化，总称为角度调制。 调频与鉴频：调频是利用缓变信号来控制等幅高频振荡波（载波） ，使其振 荡频率偏移量和信号电压成正比。 所以调频波是随信号幅值而变化的疏密不等的 等幅波，调频波的频率随缓变信号的幅值而变化，其频谱结构很复杂，用简单的 信号函数难以描述。 但经过调频的信号， 其信息储存在频率中， 不易错乱或失真。 所以抗干扰能力很强，便于远距离传输以及数字处理。在 LC 谐振回路中，如果 使位移、应力、应变等物理量引起电容传感器的电容变化，则谐振回路的振荡频 率将变化。 也就是被测物理量的变化直接引起高频振荡波的频率变化，产生了调 频波。 1.2 调频波的分析 设 调 制 信 号 为 单 一 频 率 信 号 u (t ) u cos t ， 未 调 载 波 电 压 为
图 1.1 调频波的波形
调频指数实际上是最大的相位偏移，它与调制信号的振幅成正比，与调制频 率成反比，它等于最大频偏除以调制频率。 1.3 FM 波的产生 根据调频的定义， 调频波的瞬时频率与调制信号成正比。它的瞬时相位与调 制信号的积分成正比。由此可以得到两种产生调频波的方法：一是直接调频法， 用调制信号直接控制振荡器的频率，使振荡频率跟随调制信号变化，二是间接调 频法，使振荡信号经过的调相电路，再用调制信号的积分去控制调相电路，使调 相电路的输出相位与控制信号成正比，由于频率是相位的微分，因此输出信号的
高频电子课程设计报告书新
《高频电子线路》课程设计报告题目超外差式调幅收音机学院（部）专业班级学生姓名学号月日至月日共2 周指导教师（签字）目录第一部分调幅收音机原理及电路实现一、调幅收音机原理二、调幅信号接收的实现过程三、各部分的电路分析第二部分调幅收音机单元电路仿真分析一、低频电压放大及功率放大电路二、中频放大及检波电路三、高频信号的接收及变频电路第三部分调幅收音机的焊接与调试一、电路板的焊接二、收音机的装配与调试第四部分焊接、组装、调试中易出现的问题以及解决方案第五部分课程设计心得第一部分调幅收音机原理及电路实现一、调幅收音机原理超外差式收音机电路图本机电路图如上图所示。
由B1及C1-A组成的天线调谐回路感应出广播电台的调幅信号，选出我们所需的电台信号f1进入V1基极，本振信号调谐在高出f1一个中频(465KHz)的f2进入V1发射极，由V1三极管进行变频(或称混频)，在V1集电极回路通过B3选取出f2与f1的差频(465KHz中频)信号；中频信号经V2和V3二级中频放大,进入V4检波管,检出音频信号经V5低频放大和由V6、V7组成变压器耦合功率放大器进行功率放大，推动扬声器发声。
图中D1、D2组成1.3V±0.1V稳压，提供变频、一中放、二中放、低放的基极电压，稳定各级工作电流，保证整机灵敏度。
V4发射结结用作检波。
R1、R4、R6、R10分别为V1、V2、V3、V5的工作点调整电阻，R11为V6、V7功放级的工作点调整电阻，R8为中放的AGC电阻，B3、B4、B5为中周（内置谐振电容），既是放大器的交流负载又是中频选频器，该机的灵敏度、选择性等指标靠中频放大器保证。
B6、B7为音频变压器，起交流负载及阻抗匹配的作用。
本机由3V直流电压供电。
为了提高功放的输出功率，因此，3V 直流电压经滤波电容C15去耦滤波后，直接给低频功率放大器供电。
而前面各级电路是用3V直流电压经过由R12、VD1、VD2组成的简单稳压电路稳压后（稳定电压约为1.4V）供电。
高频电子线路课程设计
高频电子线路课程设计一、课程目标知识目标：1. 让学生掌握高频电子线路的基本原理，理解高频信号的特点及其传输方式。
2. 使学生掌握常用高频元器件的原理、功能及应用，并能正确选用。
3. 培养学生分析并设计简单高频电子线路的能力。
技能目标：1. 培养学生运用所学知识进行高频电子线路搭建、调试及故障排除的能力。
2. 提高学生运用仿真软件进行高频电子线路设计的能力。
情感态度价值观目标：1. 培养学生热爱电子技术，对高频电子线路产生浓厚的兴趣。
2. 培养学生具备团队协作精神，善于沟通交流，敢于面对挑战。
3. 培养学生严谨的科学态度和良好的工程素养，注重实践与创新。
本课程针对高年级电子专业学生，结合课程性质、学生特点和教学要求，将目标分解为具体的学习成果。
在教学过程中，注重理论与实践相结合，使学生能够掌握高频电子线路的基本知识，具备实际操作能力，并在此基础上培养学生的创新意识和团队协作能力，为后续的专业课程学习和职业发展打下坚实基础。
二、教学内容本章节教学内容主要包括以下三个方面：1. 高频电子线路基本原理- 高频信号特点及其传输方式- 高频电路的基本组成与功能- 常用高频元器件的原理、功能及应用教学内容参考教材第1章至第3章，让学生掌握高频电子线路的基本概念和原理。
2. 高频电子线路设计与实践- 高频放大器、振荡器、混频器的设计原理- 高频电路的PCB设计技巧- 高频电子线路的搭建、调试及故障排除教学内容参考教材第4章至第6章，通过实践操作，提高学生的高频电子线路设计和实践能力。
3. 仿真软件在高频电子线路设计中的应用- 仿真软件的基本操作与使用方法- 高频电子线路仿真案例分析- 仿真软件在实际高频电子线路设计中的应用教学内容参考教材第7章，使学生掌握仿真软件在高频电子线路设计中的应用。
教学进度安排如下：1-2周：高频电子线路基本原理3-4周：高频电子线路设计与实践5-6周：仿真软件在高频电子线路设计中的应用教学内容具有科学性和系统性，结合教材章节和实际教学需求，旨在帮助学生全面掌握高频电子线路的相关知识和技能。
高频课程设计报告MC1496同步检波
西南XX大学课程设计报告课程名称：高频电子线路课程设计设计名称：振幅解调电路的设计与制作姓名：X X学号: 20095XXX班级：电子XXXX指导教师：X X X起止日期：2011.12.14-2011.12.28西南XX大学信息工程学院制课程设计任务书学生班级：电子XXXX 学生姓名：X X 学号：20095xxx 设计名称：振幅解调电路的设计与制作起止日期：2011.12.14-2011.12.28 指导教师：xxx课程设计学生日志课程设计考勤表课程设计评语表振幅解调电路的设计与制作一、设计目的和意义高频课程设计本是高频电子线路课程的重要组成部分，其目的在于加深理解检波的原理，进一步对课本知识加以掌握，基本掌握数字系统设计和调试方法，增加集成电路应用知识，培养我们的实际动手能力和分析、解决问题的能力。
另一方面也可使我们可以运用自己所学到的知识，学习设计小型高频电子线路的方法，并且独立完成由原理图到实物的准确焊接、调试过程，增强实际动手能力。
提高电路分析和设计能力，为今后学习和工作打下坚实的基础。
通过此次设计，一方面加深我们对理论知识的认识和掌握，另一方面也可以增强我们对问题的全面考虑能力，并且助于我们对理论知识的运用。
二、设计原理单片集成模拟乘法器MC1496的内部电路如2-1所示。
图2-1 单片集成模拟相乘器MC1496的内部电路图中晶体管VT1～VT4组成双差分放大器，VT5、VT6组成单差分放大器，用以激励VT1～VT4；VT7、VT8、VD及相应的电阻等组成多路电流源电路、VT7、VT8分别给VT5、VT6、提供I0/2的恒流电流；R为外接电阻，可用以调节I0/2的大小。
另外，由VT5、VT6两管的发射级引出接线端2和3，外接电阻R y，利用R y的负反馈作用可以扩大输入电压u2的动态范围。
R C为外接负载电阻。
MC1496型模拟乘法器只适用与频率比较低的场合，一般工作在1MHZ 一下的频率。
高频课程设计鉴频器的设计
绪论鉴频器使输出电压和输入信号频率相对应的电路。
按用途可分为两类。
第一类用于调频信号的解调。
常见的有斜率鉴频器、相位鉴频器、比例鉴频器等，对这类电路的要求主要是非线性失真小，噪声门限低。
第二类用于频率误差测量，如用在自动频率控制环路中产生误差信号的鉴频器。
对这类电路的零点漂移限制较严，对非线性失真和噪声门限则要求不高。
实现调频信号解调的鉴频电路可分为三类，第一类是调频—调幅调频变换型。
这种类型是先通过线性网络把等幅调频波变换成振幅与调频波瞬时频率成正比的调幅调频波，然后用振幅检波器进行振幅检波。
第二类是相移乘法鉴频型。
这种类型是将调频波经过移相电路变成调相调频波，其相位的变化正好与调频波瞬时频率的变化成线性关系，然后将调相调频波与原调频波进行相位比较，通过低通滤波器取出解调信号。
因为相位比较器通常用乘法器组成，所以称为相移乘法鉴频。
第三类是脉冲均值型。
这种类型是把调频信号通过过零比较器变换成重复频率与调频信号瞬时频率相同的单极性等幅脉冲序列，然后通过低通滤波器取出脉冲序列的平均值，这就恢复出与瞬时频率变化成正比的信号。
调频波的特点是振幅保持不变，而瞬时频率随调制信号的大小线形变化，调制信号代表所要传送的信息，在分析或实验时，常以低频正弦波为代表。
鉴频的目的就是从调频波中检出低频调制信号，即完成频率—电压的变换作用。
能完成这种作用的电路被称为鉴频器。
率鉴频器：其中，晶体管和LC回路实质上是一个调谐放大器，但回路的谐振频率f0与已调频信号的中心频率fc是失谐的。
一旦已调频信号的瞬时频率发生变化,放大器就输出一个与之相对应的调幅-调频波。
经二极管检波处理，即可在负载RL上得到与原调制信号变化规律相同的输出。
斜率鉴频器的电路比较简单，但回路失谐时其谐振特性曲线不是直线，因而鉴频特性的线性较差。
1 鉴频器基础知识1.1 鉴频器角调波的解调就是从角调波中恢复出原调制信号的过程。
其中调频波的解调电路称为频率检波器或鉴频器（FD ）。
高频电子线路课程设计-同步检波器设计
摘要 (Ⅰ)Abstract (Ⅱ)1.绪论 (1)2.功能分析及方案对比 (2)2.1 同步检波器功能分析 (2)2.2 设计方案对比 (3)3.单元电路设计 (6)3.1 元器件选择 (6)3.2单元电路设计 (7)4.电路总图 (10)5.工作原理及仿真分析 (11)5.1基本工作原理 (11)5.2 仿真波形图及结果分析 (12)6.元器件清单 (14)7.设计体会 (15)8.参考文献 (16)振幅调制信号的解调过程称为检波。
有载波振幅调制信号的包络直接反映调制信号的变化规律，可以用二极管包络检波的方法进行检波。
而抑制载波的双边带或单边带振幅调制信号的包络不能直接反映调制信号的变换规律，无法用包络检波进行解调，所以要采用同步检波方法。
同步检波器主要是用于对DSB 和SSB 信号进行解调（当然也可以用于AM ）。
它的特点是必须加一个与载波同频同相的恢复载波信号。
外加载波信号电压加入同步检波器的方法有两种。
利用模拟乘法器的相乘原理，实现同步检波是很简单的，利用抑制载波的双边带信号V s （t ）,和输入的同步信号（即载波信号）V c （t ），经过乘法器相乘，可得输出信号，实现了双边带信号解调。
AbstractAmplitude modulation signal demodulation process is known as geophones. A carrier signal amplitude modulation envelope modulation signals directly reflect the changes in the law, you can use diode envelope detection methods detector. Inhibit carrier with a bilateral or single sideband amplitude modulation signals in the envelope can not directly reflect the change of signal modulation, the envelope can not be used for detection demodulator, the detection methods should be adopted simultaneously.Synchronous detector is used to DSB and the SSB signal demodulator (of course, can also be used for AM). It is characterized by a need to increase the frequency with the same carrier and the restoration of the carrier signal. Plus join the carrier signal voltage detector simultaneously in two ways. Analog multiplier multiplied by the principle of synchronized detection is very simple, inhibit the use of bilateral carrier signal Vs (t), and enter the synchronization signal (that is, carrier signal) Vc (t), the multiplier multiply, Available output signal, to achieve a bilateral signal demodulator.1.绪论课程设计作为高频电子线路课程的重要组成部分，目的是一方面使我们能够进一步理解课程内容，基本掌握数字系统设计和调试的方法，增加集成电路应用知识，培养我们的实际动手能力以及分析、解决问题的能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高频电子线路课程设计-同步检波器设计[新版] 同步检波器摘要振幅调制信号的解调过程称为检波。
有载波振幅调制信号的包络直接反映调制信号的变化规律，可以用二极管包络检波的方法进行检波。
而抑制载波的双边带或单边带振幅调制信号的包络不能直接反映调制信号的变换规律，无法用包络检波进行解调，所以要采用同步检波方法。
同步检波器主要是用于对DSB和SSB信号进行解调(当然也可以用于AM)。
它的特点是必须加一个与载波同频同相的恢复载波信号。
外加载波信号电压加入同步检波器的方法有两种。
利用模拟乘法器的相乘原理，实现同步检波是很简单的，利用抑制载波的双边带信号V(t),和输入的同步信号(即载波信号)V(t)，经过乘法器相乘，sc可得输出信号，实现了双边带信号解调课程设计作为高频电子线路课程的重要组成部分，目的是一方面使我们能够进一步理解课程内容，基本掌握数字系统设计和调试的方法，增加集成电路应用知识，培养我们的实际动手能力以及分析、解决问题的能力。
另一方面也可使我们更好地巩固和加深对基础知识的理解，学会设计中小型高频电子线路的方法，独立完成调试过程，增强我们理论联系实际的能力，提高电路分析和设计能力。
通过实践引导我们在理论指导下有所创新，为专业课的学习和日后工程实践奠定基础。
通过设计，一方面可以加深我们的理论知识，另一方面也可以提高我们考虑问题的全面性，将理论知识上升到一个实践的阶段。
同步检波器功能分析根据高频电子线路理论分析,双边带信号DSB,就是抑制了载波后的调制信号,它的有用信号成分以边带形式对称地分布在被抑制载波的两侧。
由于有用信号所在的双边带调制信号的上、下边频功率之和只有载波功率的一半,即它只占整个调幅波功率1/3，实际运用中,调制度在0.1,1之间变化,其平均值仅为0.3,所以边频所占整个调幅波的功率还要小。
ma为了节省发射功率和提高有限频带资源的利用率,一般采用传送抑制载波的单边带调制信号SSB,单边带调制信号已经包含了所有有用信号成分,电视信号采用残留单边带发送图像的调幅信号就是其中一例。
而要实现对抑制载波的双边带调制信号DSB或单边带调制信号SSB进行解调,检出我们所需要的调制有用信号,不能用普通的二极管包络检波电路,而需要用同步检波电路。
同步检波电路与包络检波不同,检波时需要同时加入与载波信号同频同相的同步信号。
利用乘法器可以实现调幅波的乘积检波功能,普通调幅电压乘积器的原理框图如图2.1所示。
图2.1普通调幅电压乘积器原理框图U(t) 图2.1中,设输入信号为普通调幅信号: AMU,U(1，mcos,t)cos,t (2.1)AMXMayx限幅器输出为等幅载波信号 ,乘法器将两输入信号进行相乘后输出信号为:v(t),Kv(t)v(t) oEsc(2.2)(条件:为大信号) V,V,28mA,v,vxcys再通过低通滤波器作为乘法器的负载,将所有高频分量去除,并用足够大的电容器隔断直流分量,就可以得到反映调制规律的低频电压。
设计方案根据功能分析，可知同步检波必须外加一个与载波同频同相的恢复载波信号。
同步检波器原理这种方法是将外加载波信号电压与接收信号在检波器中相乘，再经过低通滤波器，最后检出原调制信号，如图2.2所示。
图2.2乘积型同步检波器设输入的已调波为载波分量被抑制的DSB信号u为: 1u,Ucos,tcos,t (2.3)11u,Ucos(,t，,) 本地载波电压: (2.4)ccc,,, 上两式中，，即本地载波的角频率等于输入信号的角频率，它们的相位不一定c1u,UUcos,tcos,tcos(,，,)相同 (2.5)21C11,低通滤波器滤除2附近的频率分量后，得到频率为的低频信号:,11u,UUcos,cos,t (2.6)o1C2, 由上式可见，低频信号的成正比。
当=0时，低频信号电压最大，随着相位差变cos,大，输出电压变小。
所以我们不但要求本地载波与输出信号载波的角频率必须相等。
方案集成MC1496同步检波器集成MC1496同步检波器特点: R，R，R对压控吉尔伯特电路T,T偏置，并防止T,123141T进入饱和，其他电阻保证T,T工作在放大区;，12V单电源供电，能采用电阻分压网络; 4 56为很小的信号，所以v即可以得到线性检波. R,100,E2s元器件选择根据上述对比，采用乘积型同步检波器。
此电路中最关键的电子元件是乘法器，这里我们选择的是集成模拟乘法器，集成模拟乘法器是完成两个模拟信号(电流或电压)相乘的电子器件。
采用集成模拟乘法器实现上述功能比采用分立器件要简单的多，而且性能优越。
从价格和性能的角度我们选择MC1496芯片实现模拟乘法器功能。
MC1496是爽平衡四象限模拟乘法器，VT1、VT2与VT3、VT4组成双差分对放大器。
其内部结构如图3.1所示。
图3.1 MC1496的内部电路及引脚图静态工作点设置MC1496可以采用单电源供电，也可以采用双电源供电。
器件的静态工作点由外接元件确定。
,、静态偏置电压的确定静态偏置电压的设置应保证各个晶体管工作在放大状态，即晶体管的集—基极间的电压应大于或等于2V，小于或等于最大允许工作电压。
根据MC1496的特性参数，对于图7-1所示的内部电路，应用时，静态偏置电压(输入电压为0时)应满足下列关系，即u,u,u,u,u,u (3.1)8101461215V,(u,u),(u,u),2V,612810,15V,(u,u),(u,u),2.7V (3.2),81014,15V,(u,u),u,2.7V145,,、静态偏置电压的确定一般情况下，晶体管的基极电流很小，对于图7-1(a)，三对差分放大器的基极电流、I8、和可以忽略不记，因此器件的静态偏置电流主要由恒流源的值确定。
当器件为IIII10014单电源工作时，引脚14接地，5脚通过一电阻R接正电源(+U的典型值为+12V)，由于I5CC0是I的镜像电流，所以改变电阻R可以调节I的大小，即 550 P=2I(V-V)+I(V-V) (3.3) D5*******根据MC1496的性能参数，器件的静态电流应小于4mA，一般I=I=1mA。
器件的总散耗功率可o5以由下式估算出P应小于器件的最大散耗功率为33mW。
D调幅信号发生器要实现同步检波，首先应该得到DSB信号。
这里采用将高频载波信号与低频调制信号根据公式2.1可知，两者像乘的结果中包含我们所需的高频已调信号cos(w+Ω)t或cos(w-Ω)t，即可将低频信号频谱搬移到高频端，从而实现调制。
图3.2 调幅信号发生电路原理图图3.2中乘法器采用模拟乘法器MC1496及外接偏置电路、旁路电路组成。
其内部结构如图3.3所示。
芯片2 3管脚之间接入1kΩ负反馈电阻，以扩展调制信号的线性动态范围，其阻值越大，线性范围增大，但乘法器的增益随之减小。
电阻R9、R10提供静态偏置电压，保证乘法器内部的各个晶体管的工作在放大状态。
电阻R1、R2及滑动变阻器R组成平衡调P节电路，改变滑动变阻器的值可以使乘法器实现抑制载波的振幅调制或有载波的振幅调制。
调节此滑动变阻器可以改善波形的对称型，为了得到抑制载波双边带信号可将滑动变阻器调制50%。
图3.3 MC1496构成的调幅器同步检波电路根据公式2.3可知，要实现同步检波需将与高频载波同频的同步信号与已调信号相乘，,实现同步解调。
经过低通滤波器滤除2附近的频率分量后，得到频率为Ω的低频信号:11u,UUcos,cos,t (3.4)o1C2同步检波亦采用模拟乘法器MC1496将同步信号与已调信号相乘，其电路图如图3.5所vvvv示。
端输入同步信号或载波信号，端输入已调波信号，输出端接有电阻R、C组116yxcs成的低通滤波器和1uF的隔直电容，所以该电路对有载波调幅信号及抑制载波的调幅信号均可实现解调，但要合理的选择低通滤波器的截止频率。
图3.5 同步检波电路调节平衡电位器RP,使m,100%uUu,0输出,即为平衡状态.再从端输入有载波的调制信号。
调制度，这时乘ys0'UtUtUtC法器的输出经低通滤波器后的输出，经隔直电容后的输出的波形分别，，，，，，0,80UtU如图3.6(a)所示。
调节电位器RP可使输出波形的幅度增大，波形失真减小。
若，，0sUt为抑制载波的调制信号，经MC1496同步检波后的输出波形如图所示。
，，n电路总图根据上述单元电路设计从而得到整体电路图，如图4.1所示。
限于尺寸大小在这里将调幅信号发生器发生器电路封装起来,如图中DSB模块，其内部结构如图4.2所示。
图4.1 同步检波整体电路图图4.2 DSB模块内部结构工作原理在模拟乘法器MC1496的一个输入端输入振幅调制信号如抑制载波的双边带信号，，，，Ut,Ucos,tcos,t，另一输入端输入同步信号(即载波信号)Ut,Ucos,t，经Ssmcccmc乘法器相乘，由式(7-9)可得输出信号U(t)为 0 Ut,KUtUt，，，，，，oEsc111，，，，,KUUcos,t，KUcos,2，,t，KUU2,,,tEsmcmEsmcEsmcmc244U,UU,U,26mV(条件:，为大信号) (5.1)ySxC11v(t),Vcos(,，,)t，，，，Ut,Ucos，,t,ssmcSsmc22上式中，第一项是所需要的低频调制信号分量，后两项为高频分量，可用低通滤波器滤掉，从而实现双边带信号的解调。
若输入信号为单边带振幅调制信号，即，则乘法器的输为:，，，，UtUtS0 1,,Ut,KUUcos2，,tcost，，，，oEsmcmcC2 (5.2)11，，,KUcos,t，KUU2,，,tEsmEsmcmc44上式中，第一项是所需要的低频调制信号分量，第二项为高频分量，也可以被低通滤波器滤掉。
如果输入信号为有载波振幅调制信号，同步信号为载波信号,利用乘法器的，，，，UtUtSC相乘原理，同样也能实现解调。
设， utuwt,cos UtUmtwt,，,1coscos，，，，，，，，，，ccmcssmc则输出电压ut为，，0utKutut, ，，，，，，0Esc111KuuKmutKuuwt，,， coscos2,EsmcmEcmEsmcmc2221Kmuuwct，,+cos2 ，，Esmcm41Kmuuwct,,cos2+ ，，Esmcm4uU, (条件:uUmV,,26，为大信号) (5.3) ysxc上式中，第一项为直流分量，第二项是所需要的低频调制信号分量，后面三项为高频分量，利用隔直电容及低通滤波器可滤掉直流分量及高频分量，从而实现了有载波振幅调制信号的解调。
结果分析调节如图3.3电路中R的滑动比例可以调节调幅信号的调幅度，将比例调到80%即可得到如图5.1(b)P的AM信号。
