全站仪测量误差分析

全站仪测量误差分析

全站仪测量误差分析随着新仪器新设备的不断出现,测量技术的不断提高,同时对工程质量的要求也是愈来愈高,这就对精度的要求加强了许多,随着全站仪在施工放样中的广泛应用,为了使全站仪在实际生产中更好地运用,现结合工程测量理论,对全站仪在测量放样中的误差及其注意事项进行分析。

在我们建筑施工测量中,全站仪主要是用于测量坐标点位的控制和高程的控制,在以下几个方面对全站仪放样的误差作简要概述。

1、全站仪在施工放样中坐标点的误差分析全站仪极坐标法放样点点位中误差MP由测距边边长S(m)、测距中误差ms(m)、水平角中误差mβ(″)和常数ρ=206265″共同构成,其精度估算公式为:而水平角中误差mβ(″)包含了仪器整平对中误差、目标偏心误差、照准误差、仪器本身的测角精度以及外界的影响等。

式(3)表明,对固定的仪器设备,采用相同的方法放样时,误差相等的点分布在一个圆周上,圆心为测站O。

因此对每一个放样控制点O,可以根据点位放样精度m计算圆半径S,在半径范围内的放样点都可由此控制点放样。

由式(1)可看出,放样点位误差中,测距误差较小,主要是测角误差。

因此,操作中应时时注意提高测角精度。

2、全站仪在控制三角高程上的误差分析一般情况下,在测量高程时方法为:设A,B为地面上高度不同的两点。

已知A点高程HA,只要知道A点对B点的高差HAB即可由HB=HA±HAB得到B点的高程HB。

当A、B两点距离较短时,用上述方法较为合适。

在较长距离测量时要考虑地球曲率和大气折光对高差的影响。

设仪器高为i,棱镜高度为l,测得两点间的斜距为S,竖直角α,则AB两点的高差为:一般情况下,当两点距离大于400m时须考虑地球曲率及大气折光的影响,在高差计算时需加两差改正。

式中R为地球曲率半径,取6371km, k为大气折光差系数,k=1-2RC (C为球气差,C=0.43D2/R,D:两点间水平距离)。

从上式中可以看出,当距离较远时,影响高差精度的主要因素就是地球曲率及大气折光,如果高程传递次数较多,累计误差就会加大,在测量时,最好是一次传递高程,若有需要,往返测高程,取其平均值以减小误差。

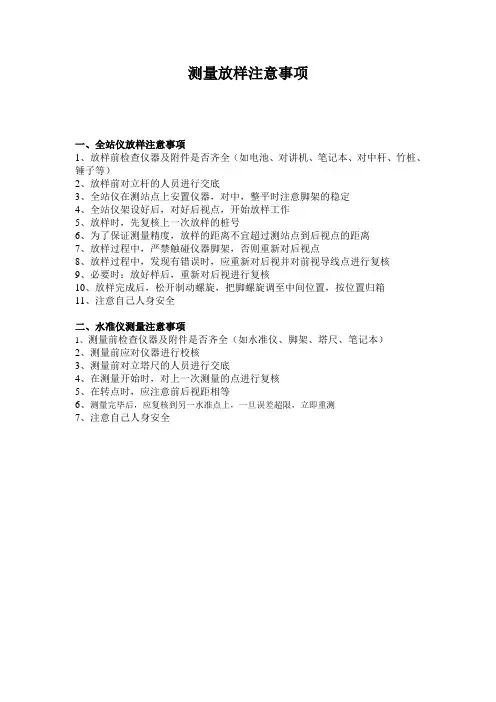

测量放样注意事项

测量放样注意事项

测量放样注意事项
一、全站仪放样注意事项
1、放样前检查仪器及附件是否齐全(如电池、对讲机、笔记本、对中杆、竹桩、锤子等)
2、放样前对立杆的人员进行交底
3、全站仪在测站点上安置仪器,对中,整平时注意脚架的稳定
4、全站仪架设好后,对好后视点,开始放样工作
5、放样时,先复核上一次放样的桩号
6、为了保证测量精度,放样的距离不宜超过测站点到后视点的距离
7、放样过程中,严禁触碰仪器脚架,否则重新对后视点
8、放样过程中,发现有错误时,应重新对后视并对前视导线点进行复核
9、必要时:放好样后,重新对后视进行复核
10、放样完成后,松开制动螺旋,把脚螺旋调至中间位置,按位置归箱
11、注意自己人身安全
二、水准仪测量注意事项
1、测量前检查仪器及附件是否齐全(如水准仪、脚架、塔尺、笔记本)
2、测量前应对仪器进行校核
3、测量前对立塔尺的人员进行交底
4、在测量开始时,对上一次测量的点进行复核
5、在转点时,应注意前后视距相等
6、测量完毕后,应复核到另一水准点上,一旦误差超限,立即重测
7、注意自己人身安全。

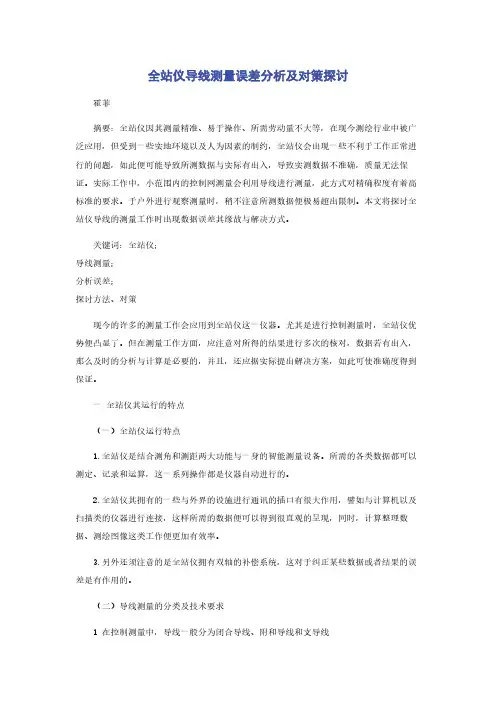

全站仪导线测量误差分析及对策探讨

全站仪导线测量误差分析及对策探讨

全站仪导线测量误差分析及对策探讨霍菲摘要:全站仪因其测量精准、易于操作、所需劳动量不大等,在现今测绘行业中被广泛应用,但受到一些实地环境以及人为因素的制约,全站仪会出现一些不利于工作正常进行的问题,如此便可能导致所测数据与实际有出入,导致实测数据不准确,质量无法保证。

实际工作中,小范围内的控制网测量会利用导线进行测量,此方式对精确程度有着高标准的要求。

于户外进行观察测量时,稍不注意所测数据便极易超出限制。

本文将探讨全站仪导线的测量工作时出现数据误差其缘故与解决方式。

关键词:全站仪;导线测量;分析误差;探讨方法、对策现今的许多的测量工作会应用到全站仪这一仪器。

尤其是进行控制测量时,全站仪优势便凸显了。

但在测量工作方面,应注意对所得的结果进行多次的核对,数据若有出入,那么及时的分析与计算是必要的,并且,还应据实际提出解决方案,如此可使准确度得到保证。

一全站仪其运行的特点(一)全站仪运行特点1.全站仪是结合测角和测距两大功能与一身的智能测量设备。

所需的各类数据都可以测定、记录和运算,这一系列操作都是仪器自动进行的。

2.全站仪其拥有的一些与外界的设施进行通讯的插口有很大作用,譬如与计算机以及扫描类的仪器进行连接,这样所需的数据便可以得到很直观的呈现,同时,计算整理数据、测绘图像这类工作便更加有效率。

3.另外还须注意的是全站仪拥有双轴的补偿系统,这对于纠正某些数据或者结果的误差是有作用的。

(二)导线测量的分类及技术要求1在控制测量中,导线一般分为闭合导线、附和导线和支导线2.导线测量中,全站仪测定的速度快,精确度高,与较为传统的经纬仪器加测距仪相比显得更为直观可靠,因为前者可以通过观察显示屏上的各项数据,并且可以进行记录,这样人为的原因对于测量的影响则会降低。

二关于测量误差的区分测量误差极易对观察以及测定的结果形成一个消极的影响,以下将讨论关于误差的区分问题。

(1)系统类误差,这个类型的误差是指假定观测所处的环境以及各所需条件都一样,这时对某一事物进行观察以及测量,若是出现误差其数值以及各符号都有规律的变化。

全站仪如何进行施工测量放样

全站仪如何进行施工测量放样

全站仪如何进行施工测量放样全站仪是一种高精度的测量仪器,常用于施工测量放样。

本文将详细介绍使用全站仪进行施工测量放样的步骤和注意事项。

一、准备工作确定测量方案:在进行施工测量放样前,需要确定测量方案,包括测量范围、控制点设置、测量精度等。

准备测量仪器:根据测量方案,准备全站仪、棱镜、脚架等测量仪器和工具。

收集现场资料:收集施工现场的地形图、建筑图、施工方案等资料,以便进行测量设计和现场核对。

二、架设仪器选择合适的地点:选择视野开阔、无遮挡物的地点,以便全站仪能够获取更准确的测量数据。

安装脚架:将脚架安装在稳固的地面上,调整好高度和角度,确保仪器安装稳定。

安装全站仪:将全站仪安装在脚架上,调整好角度和高度,确保视线清晰无遮挡。

校准仪器:对全站仪进行校准,以确保测量数据的准确性和精度。

三、输入放样数据确定放样点:根据施工方案和现场实际情况,确定需要放样的点位、角度和距离等数据。

输入放样数据:将需要放样的点位、角度和距离等数据输入全站仪中。

四、进行测量锁定目标:通过全站仪的望远镜,瞄准需要放样的点位或物体,确保目标清晰可见。

进行测量:根据全站仪的指示,逐步移动到需要放样的位置,进行点位、角度和距离的测量。

记录数据:将测量结果记录在笔记本或电子设备中,以备后续使用。

五、调整位置根据测量结果,对需要调整的点位、角度和距离进行微调,直到达到设计要求。

在调整过程中,需要注意观察全站仪的指示,以便及时发现问题并进行调整。

六、注意事项使用全站仪进行施工测量放样需要专业的技能和经验,建议由专业技术人员操作。

在操作过程中要遵守相关规定和安全操作规程,确保人身和设备安全。

需要对全站仪进行定期保养和维护,以保证其正常运行和使用寿命。

在进行测量前,需要对现场进行充分的调查和核对,确保测量数据的准确性和精度。

在进行测量时,需要注意气象条件和环境因素对测量结果的影响,如风力、温度、湿度等。

在进行测量时,需要注意对周围环境和建筑物的保护,避免因施工测量放样而对它们造成损害。

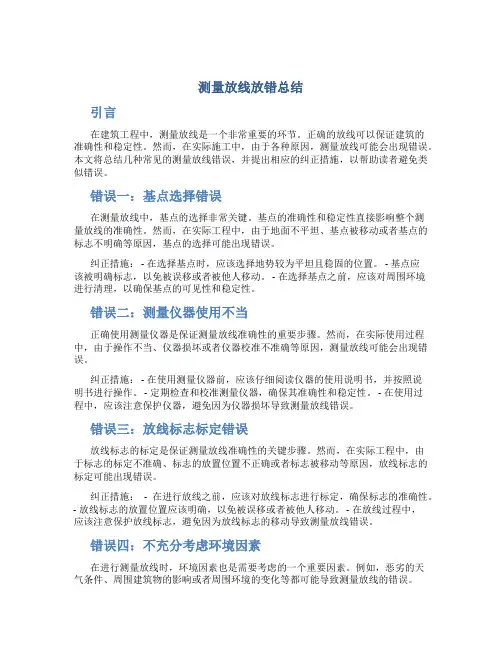

测量放线放错总结

测量放线放错总结

测量放线放错总结引言在建筑工程中,测量放线是一个非常重要的环节。

正确的放线可以保证建筑的准确性和稳定性。

然而,在实际施工中,由于各种原因,测量放线可能会出现错误。

本文将总结几种常见的测量放线错误,并提出相应的纠正措施,以帮助读者避免类似错误。

错误一:基点选择错误在测量放线中,基点的选择非常关键。

基点的准确性和稳定性直接影响整个测量放线的准确性。

然而,在实际工程中,由于地面不平坦、基点被移动或者基点的标志不明确等原因,基点的选择可能出现错误。

纠正措施: - 在选择基点时,应该选择地势较为平坦且稳固的位置。

- 基点应该被明确标志,以免被误移或者被他人移动。

- 在选择基点之前,应该对周围环境进行清理,以确保基点的可见性和稳定性。

错误二:测量仪器使用不当正确使用测量仪器是保证测量放线准确性的重要步骤。

然而,在实际使用过程中,由于操作不当、仪器损坏或者仪器校准不准确等原因,测量放线可能会出现错误。

纠正措施: - 在使用测量仪器前,应该仔细阅读仪器的使用说明书,并按照说明书进行操作。

- 定期检查和校准测量仪器,确保其准确性和稳定性。

- 在使用过程中,应该注意保护仪器,避免因为仪器损坏导致测量放线错误。

错误三:放线标志标定错误放线标志的标定是保证测量放线准确性的关键步骤。

然而,在实际工程中,由于标志的标定不准确、标志的放置位置不正确或者标志被移动等原因,放线标志的标定可能出现错误。

纠正措施:- 在进行放线之前,应该对放线标志进行标定,确保标志的准确性。

- 放线标志的放置位置应该明确,以免被误移或者被他人移动。

- 在放线过程中,应该注意保护放线标志,避免因为放线标志的移动导致测量放线错误。

错误四:不充分考虑环境因素在进行测量放线时,环境因素也是需要考虑的一个重要因素。

例如,恶劣的天气条件、周围建筑物的影响或者周围环境的变化等都可能导致测量放线的错误。

纠正措施: - 在进行测量放线前,应该充分考虑当前的天气条件,避免在恶劣的天气条件下进行测量。

放样测量中误差产生的原因及规避措施

放样测量中误差产生的原因及规避措施

放样测量中误差产生的原因及规避措施1、放样测量中误差产生的原因1.1人员观测的影响观测人员的测量经验和熟练程度对测量结果也会产生比较大的影响,尤其对于精密工程,仪器操作水平的高低是产生误差的重要来源,甚至可能导致测量误差的产生。

1.2环境因素的影响测量作业环境对测量放样的影响无处不在,如建筑阻挡视线、大气的折射、卫星星率和磁场对GPS观测的影响等。

由于精密工程对测量放样的精度较高,因此,某些环境因素所带来的测量误差可能达到或超过工程本身要求的测量精度。

1.3施测方法的影响不同的施测方法对测量放样结果会产生很大影响。

如全站仪的自由设站后方交会方法测放中线点、改化后的三角高程测量方法等,它们精简了测量环节(如不需对中、不需量取仪器高和棱镜高等),提高了测量精度。

1.4仪器因素的影响仪器本身的精度及测量状态对精密工程放样非常重要,如全站仪的测距误差、i角产生的垂直角测量误差等。

精度高、状况良好的测量设备不仅能够较好地保证放样精度,而且还可大大提高作业效率。

2、放样测量中误差规避的主要措施工程测量过程中往往会出现一些误差,这些误差有些是被允许的,而有些则会给整个工程的建设质量带来严重的消极影响,必须进行重新测量予以消除,这样就大大降低了工程测量的速度,进而拖慢整个项目的进程。

因此,最大程度避免误差的出现就成了提高测量速度的一个重要环节。

2.1合理安置测量仪器在安放测量仪器时应选择那些地势平坦、通视效果好的地段,注意避开车流和人流,如果因条件限制确实无法避开,至少要保证地面的坚实。

不要将仪器架设在井盖或过于光滑的地面上,在大风天气要注意将仪器放低,在冬季作业时应预先将附近的积雪清除。

总之,只有将测量仪器平稳、牢固的安置后方可进行工程测量,从而保证测量精度。

2.2注意仪器的保养和校正测量仪器要轻拿轻放,在往三角架上安装时,应注意将固定螺栓拧紧,以防止仪器脱落摔坏;使用过程中应平稳转动,尤其是对于带有阻尼功能的仪器,千万不要剧烈转动;测量仪器一旦出现问题要及时处理,做到早发现早解决,不能积攒,更不能让仪器“带病工作”。

施工测量放样方案

施工测量放样方案

施工测量放样方案施工测量放样是建筑工程施工过程中的一项重要工作,其目的是在施工前准确确定构筑物各部位的位置、形状和尺寸,为施工提供可靠的依据。

下面将从施工测量放样的原则、方法和步骤等方面进行详细介绍,以确保施工质量和进度的顺利进行。

一、施工测量放样的原则1.准确性原则:施工测量放样必须保证测量数据的准确性,避免误差的产生。

2.可靠性原则:施工测量放样必须保证数据的可靠性,确保施工的准确性和有效性。

3.经济性原则:施工测量放样必须保证操作的经济性,合理安排人力、物力和时间,提高工作效率。

4.适应性原则:施工测量放样必须根据具体的施工条件和要求,选择合适的测量方法和仪器设备。

二、施工测量放样的方法1.传统放样法:传统放样法主要通过使用传统的测量工具,如铅垂线、剖线、切线等,将设计图纸上的尺寸和位置放大到实际施工场地上。

2.电子放样法:电子放样法主要通过使用电子测量仪器,如全站仪、测距仪等,实时测量和记录各种尺寸和角度数据,再通过计算机处理和分析,直接生成施工放样图纸。

三、施工测量放样的步骤1.准备工作:对施工现场进行勘测,了解设计图纸和施工方案,确定放样的具体要求和方法,选择合适的测量仪器和工具。

2.测量放样:根据设计图纸,将各种尺寸和位置放大到实际场地上,使用测量仪器进行测量,记录测量数据,如坐标、角度、高程等。

3.数据处理:将测量数据输入计算机,通过专业测量软件进行处理和分析,生成施工放样图纸。

4.核实修正:根据施工放样图纸,对测量数据进行核实和修正,确保放样的准确性和可靠性。

5.施工执行:根据施工放样图纸,进行施工执行,并及时调整和修正施工过程中出现的问题。

四、施工测量放样的注意事项1.选择合适的放样方法和仪器设备,根据具体的施工条件和要求,确保测量数据的准确性。

2.施工测量放样必须遵循安全操作规程,切勿私自更改设计图纸上的尺寸和位置。

3.测量过程中应及时记录测量数据,确保数据的完整性和可追溯性。

全站仪的应用及测量在施工中的放样

全站仪的应用及测量在施工中的放样

全站仪的应用及测量在施工中的放样前言全站仪是一种使用广泛的精密测量仪器,它可以测量多种参数,如距离、高度、角度等。

在建筑施工中,全站仪被广泛应用于土建和装配工程的放样,对于保证工程质量和工期进度具有重要的意义。

本文将介绍全站仪的基本原理和应用,并探讨在施工中使用全站仪进行放样的方法和技巧。

全站仪的基本原理和应用全站仪的测量原理是三角测量法。

在测量时,全站仪的望远镜对准目标点和定位点,并测量目标点和定位点之间的距离和角度。

根据三角形的定理可以计算出目标点的坐标。

在土建和装配工程中,全站仪主要应用于地下管道、基础和结构的放样、机械装配和试验、立柱、板和墙面的定位等领域。

全站仪具有高精度的测量功能,可以达到亚毫米级别的测量精度。

同时,全站仪可以存储和传输测量数据,远距离传输数据和获取数据处理结果。

全站仪的放样方法和技巧放样是土建施工中非常常见的操作,它是确保建筑质量和工期进度的重要环节。

在放样中,全站仪是非常重要的测量工具。

下面将介绍一些全站仪在放样中的应用方法和技巧。

地下管道的放样地下管道的放样是一个复杂的过程,需要考虑地面上的障碍物和地下管道的深度。

全站仪可以通过瞄准地面上的目标点来确定管道的方向和水平位置,然后可以根据地下管道的深度来计算出管道的坐标。

在进行地下管道的放样时,应该先给地面打好放样点,然后瞄准放样点,并原地打标记,确定位置后才能在管道上进行标识。

基础和结构的放样在建筑结构的放样中,全站仪可以帮助工人确定建筑的尺寸、重心和轮廓。

在放样时,需要确定好基础标高和地面高程,选定基准点。

然后使用全站仪对极点和定位点进行测量,测量完之后应该将收到的数据进行处理和核对。

机械装配和试验在机械制造和装配中,全站仪可以用来进行机械零件的布置、重心计算和安装位置的确定。

在进行机械装配时,应该先熟悉机械图纸,确定好机器的结构和尺寸,然后使用全站仪测量机械零件,确定其位置和尺寸。

全站仪是土建施工中不可缺少的工具,它可以通过高精度的测量,保证建筑的质量和工期进度。

全站仪使用中常见问题回答

全站仪使用中常见问题回答

全站仪使用中常见问题回答随着科技的进步,全站仪成为现代测量工程中不可或缺的重要工具。

作为一种高精度测量仪器,全站仪在各个领域都有广泛的应用,包括建筑工程、道路测量、资源勘测等。

然而,在使用全站仪的过程中,有时候会遇到一些常见问题。

下面将回答一些全站仪使用中的常见问题,希望对大家有所帮助。

1. 全站仪出现误差怎么办?全站仪出现误差是常见的问题,而这种误差可能是由多种因素引起的。

首先,要确保全站仪的校准是正确的,包括水平仪、垂直仪和方位仪的校准。

其次,要选择一个适当的环境进行测量,避免强烈的干扰物,如电磁场和金属物体等。

最后,要注意使用正确的测量方法和操作技巧,比如保持仪器水平、垂直和稳定等。

如果以上方法都无法解决问题,可能需要联系专业技术人员进行维修或更换。

2. 怎样才能提高测量精度?要提高全站仪的测量精度,可以从以下几个方面入手。

首先,保持仪器的正常使用和维护,比如定期清洁镜面、检查电池和充电等。

其次,选择合适的测量环境和条件,避免强烈的日光直射、强风和高温等。

另外,要注意测量方法和技巧的正确使用,比如将仪器稳定安置、减小随机误差等。

最后,要进行仔细的数据处理和分析,检查测量结果的合理性和一致性。

3. 怎样进行高程测量?全站仪可以进行高程测量,通常使用的方法是三角测量法。

首先,在测量现场选择两个已知高程点,然后使用全站仪测量这两个点之间的水平距离和垂直角度。

接下来,将这两个已知高程点的高程差和测得的垂直角度代入三角函数计算公式,可以求得待测点的高程。

需要注意的是,测量过程中要保持仪器的水平和稳定,避免因为姿势不正确或仪器晃动而造成误差。

4. 怎样进行方位测量?方位测量是全站仪的重要功能之一。

在进行方位测量时,首先需要设置一个参考方向,可以选择磁北、真北或其他已知方位。

然后,使用全站仪测量参考点与其他待测点之间的水平角度。

通过将测得的水平角度与参考方向的角度相加或相减,可以得到待测点相对于参考方向的角度。

内架搭设的施工测量及放样要点是什么

内架搭设的施工测量及放样要点是什么

内架搭设的施工测量及放样要点是什么在建筑施工中,内架搭设是一项至关重要的工作,而施工测量及放样则是确保内架搭设准确、安全、稳定的关键环节。

施工测量及放样的准确性直接影响到内架的结构稳定性、承载能力以及施工过程中的安全性。

下面我们就来详细了解一下内架搭设的施工测量及放样要点。

一、施工测量前的准备工作1、熟悉施工图纸施工人员在进行测量及放样前,必须要仔细研究和熟悉施工图纸,了解建筑物的结构形式、尺寸、标高以及内架的搭设位置、形式和要求等。

对于图纸中的疑问和不清楚的地方,要及时与设计单位沟通,确保对施工要求有清晰的理解。

2、测量仪器的准备根据施工测量的精度要求,选择合适的测量仪器,如水准仪、全站仪、经纬仪等,并确保仪器经过校验且精度符合要求。

同时,要准备好测量所需的其他工具,如钢尺、塔尺、棱镜等。

3、现场勘察在进行测量前,要对施工现场进行勘察,了解现场的地形、地貌、周边环境等情况,确定测量的基准点和控制点的位置,并检查其是否受到破坏或移动。

二、内架搭设的施工测量要点1、平面位置测量(1)根据施工图纸,确定内架的平面位置。

可以通过使用全站仪或经纬仪,采用极坐标法、直角坐标法等测量方法,将内架的各个立杆位置在地面上进行标记。

(2)在测量过程中,要注意测量误差的控制,保证测量结果的准确性。

对于重要的部位和节点,要进行多次测量,取平均值作为最终的测量结果。

2、标高测量(1)使用水准仪测量内架搭设区域的地面标高,为确定内架的搭设高度提供依据。

(2)根据施工图纸中内架的设计标高,计算出每个立杆底部的垫板厚度,确保内架搭设完成后的顶面标高符合设计要求。

(3)在测量标高时,要注意后视点和前视点的选择,保证测量视线的通畅和测量数据的准确性。

3、垂直度测量(1)在内架搭设过程中,要定期使用经纬仪或线坠对立杆的垂直度进行测量。

(2)对于垂直度偏差超过允许范围的立杆,要及时进行调整,确保内架的整体稳定性。

(3)测量时,要从两个相互垂直的方向进行观测,以全面反映立杆的垂直度情况。

全站仪在施工测量中进行坐标放样的精度分析

全站仪在施工测量中进行坐标放样的精度分析

关 键词 : 全站仪 ; 旌工测量 ; 坐标放样 ; 精度分析
中 圈分 类 号 : B 2 T 2 文献标识码 : A
T’ o r i a e s mp e e lr i g p e is n a ay i o h o e . c o d n t a p n a g n r cs i n l ss ft e wh h L eC O h O tm l i P l l o i l
s ve t t o ns r ur y s a i n i t um e n c nt i ons r ton s v y t uc i ur e
W AN G 3 1o, M ENG i Le ,LI Yu qu r U — a t ( n y a o nyWae o srac ueuo in jn rv , n ya 5 7 0 C ia Tag unC u t trC nevnyB ra f l gi gP o .Tagun 14 0 , hn ) Heo a
第2 9卷 第 2期
20 0 2年 6月







Vo . 9. . 12 No 2
Jun l f i nj n da l n ier gC lg o ra o l gi gHy rui E gn e n ol e He o a c i e
J n ,0 2 u .2 0
文章 编号 :O O一9 3 {0 2 0 —0 5 —0 lO 8 3 20 )2 0 1 2
全 站 仪 在 施 工 测 量 中进 行 坐 标 放 样 的精 度 分 析
王 波 ,孟 雷 ,刘 玉 泉
( 汤原县水务局, 黑龙 江 汤原 1 40 ) 5 70 摘 要 : 析了各种精度的电子全站仪在旌工测量中进行坐标放样 的精度 。 分 为经济合理地选用仪器提供参 考。

全站仪在公路工程测量中的应用

全站仪在公路工程测量中的应用

全站仪在公路工程测量中的应用在公路工程建设中,测量工作是至关重要的一环,它为工程的规划、设计、施工和质量控制提供了准确的数据支持。

全站仪作为一种先进的测量仪器,在公路工程测量中发挥着重要的作用。

全站仪,又称为全站型电子速测仪,是一种集光、机、电为一体的高技术测量仪器,能够同时进行角度测量、距离测量和数据处理。

它具有高精度、高效率、多功能等优点,能够满足公路工程测量中各种复杂的测量任务。

一、全站仪在公路工程测量中的主要应用1、控制测量控制测量是公路工程测量的基础,其目的是为后续的施工测量提供可靠的控制点。

全站仪可以通过测量控制点之间的角度和距离,建立高精度的平面控制网和高程控制网。

在测量过程中,全站仪能够自动记录测量数据,并通过内置的软件进行数据处理和精度分析,大大提高了控制测量的效率和精度。

2、中线测量中线测量是确定公路中心线位置的测量工作。

全站仪可以通过测量中线上的点的坐标,精确地确定公路中心线的位置。

在测量过程中,只需在已知控制点上设站,后视另一个控制点,然后测量中线上的点的坐标,即可快速得到中线的位置。

与传统的测量方法相比,全站仪测量中线具有速度快、精度高、操作简便等优点。

3、横断面测量横断面测量是测量公路横断面地面线的工作,其目的是为了计算土石方工程量和设计路基横断面。

全站仪可以通过测量横断面线上点的坐标和高程,快速绘制出横断面图。

在测量过程中,全站仪可以设置在中线上的任意点上,通过测量横断面线上点与中线点之间的距离和高差,即可得到横断面线上点的坐标和高程。

然后,通过数据处理软件,可以将测量数据绘制成横断面图,为土石方计算和路基设计提供依据。

4、纵断面测量纵断面测量是测量公路中线地面线的工作,其目的是为了设计公路的纵坡。

全站仪可以通过测量中线上点的高程,绘制出纵断面图。

在测量过程中,全站仪可以沿着中线逐点测量高程,然后通过数据处理软件,将测量数据绘制成纵断面图。

与传统的水准测量方法相比,全站仪测量纵断面具有速度快、效率高、不受地形限制等优点。

全站仪在施工测量放样中的误差及其注意事项(精)

全站仪在施工测量放样中的误差及其注意事项(精)

全站仪在施工测量放样中的误差及其注意事项引言全站仪作为一种高精度的测量仪器,在施工测量和放样中被广泛应用。

然而,由于各种原因,全站仪在测量中会出现一定的误差,影响测量的精度和可靠性。

因此,本文将重点讨论全站仪在施工测量和放样中的误差及其注意事项,帮助读者提高在施工测量和放样中的准确性和可靠性。

全站仪的误差来源测量环境全站仪的测量精度受到测量环境的影响,主要包括以下几个方面:1.温度影响:全站仪在使用过程中会受到温度的影响,温度变化会使测量误差产生变化;2.湿度影响:全站仪在潮湿的环境中使用会出现雾气或水珠,影响测量精度;3.光线影响:测量现场的光线强度对全站仪的测量精度有很大的影响。

仪器本身误差全站仪本身也存在一定的误差,主要包括以下几个方面:1.仪器标定误差:全站仪在标定时存在一定的误差,标定不准确会影响测量精度;2.仪器本身精度:全站仪的精度是有限的,精度越高的仪器,成本也越高;3.仪器老化:随着使用时间的增加,全站仪所存在的误差会逐渐增加,仪器需要定期检测和校准。

操作和人为因素测量过程中存在一定的人为因素造成误差,如:1.操作不当:全站仪的使用需要严格按照说明书进行,操作不当会影响测量的精度;2.视野问题:在测量中需要注意视野的影响,避免盲点等问题。

如何避免全站仪误差标定和调校为了提高仪器精度,我们需要进行标定和调校。

首先对全站仪进行标定,包括水平标定和垂直标定。

接着需要对全站仪进行调校,操作方法为:1.拿出校准器,使用校准器进行调校;2.进行水平标定;3.进行垂直标定;4.进行电气转角标定;5.进行其他标定。

操作注意事项除了标定和调校之外,正确的测量操作也是十分重要的。

以下是一些注意事项:1.清洁全站仪表面和望远镜:在使用前需要清洁全站仪表面和望远镜,以保证精度;2.安装三脚架:安装三脚架时需要制定合理的安装位置和高度,仪器必须处于水平状态;3.遮阳处理:全站仪需要进行遮阳处理,以保证可以在强烈阳光下使用;4.视线注意:在测量时需要注意视线的范围,避免视野被遮挡;5.环境条件:在施工测量和放样中需要注意环境条件,避免雨天、大风天等影响测量。

浅析施工测量误差及措施

浅析施工测量误差及措施

浅析施工测量误差及措施摘要:测量误差与不确定度是计量学中的2个重要基本概念,两者之间既有区别又有联系,通过对两者的比较,指出了测量误差的定义和分类情况,以及每种测量误差的性质,然后针对每种测量误差可以采用的方法,来达到减弱或消除误差的目的。

关键词:测量;误差;不确定度;随机,测量误差;系统误差;随机误差;粗大误差。

1引言经过十几年工程施工测量工作。

我认为施工测量的本质就是尽量减少“误差”。

在导线复测、水准路线测量、施工放样等测量工作中,像对中整平、消除目镜视差、换手测量等等技术手段,就是减少误差的过程。

现从误差的定义及分类;分别以工程中经常使用的水准仪、全站仪来浅析在测量时,测量结果与实际值之间的差值叫误差。

真实值或称真值是客观存在的,是在一定时间及空间条件下体现事物的真实数值,但很难确切表达。

测得值是测量所得的结果。

这两者之间总是或多或少存在一定的差异,就是测量误差。

每一个物理量都是客观存在,在一定的条件下具有不以人的意志为转移的客观大小,人们将它称为该物理量的真值。

进行测量是想要获得待测量的真值。

然而测量要依据一定的理论或方法,使用一定的仪器,在一定的环境中,由具体的人进行。

由于实验理论上存在着近似性,方法上难以很完善,实验仪器灵敏度和分辨能力有局限性,周围环境不稳定等因素的影响,待测量的真值是不可能测得的,测量结果和被测量真值之间总会存在或多或少的偏差,这种偏差就叫做测量值的误差。

测量误差主要分为三大类:系统误差、随机误差、粗大误差。

误差产生的原因可归结为以下几方面。

1、测量装置误差2、环境误差3、测量方法误差4、人员误差器的原因(Instrumental Errors):每一种测量仪器具有一定的精确度,使测量结果受到一定的影响。

另外,仪器结构的不完善,也会引起观测误差。

观测者的原因(Personal Errors):由于观测者的感觉器官的辨别能力存在局限性,在仪器对中、整平、瞄准、读数等操作时都会产生误差。

施工放样注意事项

施工放样注意事项

施工阶段的测量的根本任务就是依据施工组织进度,进行现场放样,施工定位、水准测量操作程序注意事项。

1.测量放样的所有置镜点、后视点必须是控制网的桩点。

如果通视条件不好需要临时转点,在原控制网桩点设站时要用全站仪测出应用边的边长,与理论边长比较,确认置镜点、后视点是控制网的桩点。

2.必须保证足够的精度,并采用适当的方法消除系统误差。

3.所有定位放样测量必须有可靠的校核方法。

4.对高墩台结构物垂直度的控制,可采用交会法、十字线法、激光准直仪投点控制等方法。

5.所有计算应准确无误。

6.对挖(钻)孔桩位处在半山坡上、坡度较陡地段或在深水中的,施工过程中要经常地对其进行检查及校核。

防止放炮的振动及雨水的侵蚀造成偏位。

7.桥梁工程高程控制7.1 在对结构物标高内业计算过程当中,要综合考虑该结构物所处里程段的“位置”及主线设计的特殊说明。

如该结构物是在竖曲线的哪一处,该段有无加宽、是否在外侧超高段上或超高渐变段上、支座的类型厚度、盖梁的尺寸等,保证计算数据的准确无误。

7.2在施工现场要严格控制以上结构物的标高及几何尺寸,墩柱顶的标高应结合就的施工控制点结合鉴定钢尺进行控制,同时采用全站仪做三角高程进行检核。

7.3 盖梁、支座垫石同属方形构造物,要及时将临时水准点转至盖梁的挡墙上,一定要严格控制支座垫石的高程及其平整度。

7.4 对于高墩柱的施工,模板支立好以后,要用全站仪进行坐标法校核,缆风绳要拉力均匀,模板调整好后要将其锁定。

8.梁板的预制与架设在梁板的预制过程当中,不仅仅要严格控制梁长、梁宽、以及翼缘边顺直度,(对于山区曲线桥梁直线设计的方法,可依据桥梁曲线半径对梁板边板边缘做适当处理,减少由于弦弧差对曲线线形的影响)预埋筋位置的准确度应符合整体桥梁线形的特点。

而且要注意梁面的横坡和底模的预拱度,防止因为模板的变形布最影响梁板的质量。

在梁板的架设之前,应将桥轴线实测误差均匀地分散至每跨进行调整。

9.桥面铺装在梁板安装后,应严格控制裸梁面高程、横坡、纵坡,以保证铺装层厚度均匀且符合设计要求;桥面铺装砼厚度完成后,重点是控制桥面线形、横坡、平整度。

全站仪线放样怎么操作

全站仪线放样怎么操作

全站仪线放样操作指南什么是全站仪线放样?全站仪是现代测量工程中常用的测量仪器,通过全站仪可以实现对地面、建筑物或工程项目的精确测量。

线放样是全站仪的一项重要应用,用于在实地工程中将设计图纸中的线段或曲线段放样到实际的建筑物或地面上。

本文档将介绍全站仪线放样的基本操作步骤。

准备工作在进行全站仪线放样之前,需要进行以下准备工作:1.确保全站仪已经安装在三脚架上,并且三脚架已经稳固地放置在工地上。

2.配置全站仪的电源,并确保电量充足。

3.校准全站仪,以确保测量的准确性。

操作步骤1.打开全站仪电源,启动全站仪,并等待其初始化。

通常会显示欢迎界面和一些基本信息。

2.设置工作模式。

进入全站仪的菜单系统,选择“线放样”模式。

根据具体的全站仪型号,可能需要通过液晶屏或按键来进行选择。

3.设置坐标系统和基准点。

根据实际需要,选择适当的坐标系统和设定基准点。

坐标系统有地方坐标系统和全球坐标系统可选,而基准点是指用于参照的一个点。

4.设置测量参数。

根据实际测量要求,设置测量的垂直角度、水平角度和距离参数。

可以通过全站仪的菜单系统进行设置,并根据需要选择自动或手动测量模式。

5.设置目标点。

根据设计图纸,通过全站仪的菜单系统输入目标点的坐标或距离,并存储到全站仪的内部存储器中。

在进行后续测量时,可以根据存储的目标点来导航。

6.进行线放样测量。

带着全站仪测量杆走到起点位置,对准目标点方向,并测量出起点的坐标。

之后,按照设计图纸上的线段或曲线段的长度和角度,在地面或建筑物上设置测量点,并依次进行测量。

全站仪会自动记录每个点的坐标。

7.完成线放样测量后,可以进行数据处理和导出。

通过全站仪的数据处理功能,可以对测量数据进行计算和校正,并导出到计算机或其他设备中进行后续处理。

注意事项•在进行线放样过程中,要保持全站仪的稳定性,避免移动或碰撞造成测量误差。

•根据实际情况,合理选择设定的坐标系统和基准点,以确保测量结果的准确性和一致性。

建筑施工测量误差分析及施工放样精度控制.

建筑施工测量误差分析及施工放样精度控制.

建筑施工测量误差分析及施工放样精度控制《建筑施工测量误差分析及施工放样精度控制》【摘要】国家把松花江流域水污染治理纳入“十一”规划。

2010年工程施工中的一项基础性工作,也是工程竣工验收的主要内容之一。

建筑施工测量的精度如何,直接关系到整个工程建设的质量和速度。

使用全站仪用极坐标法进行放样点,分析测量误差并实测中进行有效控制。

【关键词】建筑施工测量放样;测量误差;精度控制随着测量全站仪和电脑及CAD图在建设工程施工测量中的应用和普及,近年来高等级路桥的平面曲线的放样、高层建筑物轴线放样、大中型水利水工建筑物放样、大中型给排水构筑物的放样等,多采用极坐标法直接对坐标点进行放样。

这种方法它具有速度快、精度高、测量误差不传递、不累计等诸多优点。

建筑施工测量是建筑工程施工中的一项基础性工作,是各施工阶段中的先导性工序,也是工程竣工验收的主要内容之一。

建筑施工测量的任务是首先建立施工测量控制网,然后以施工测量控制网中的部分控制点为测站点,放样出工程建筑物的轴线位置,再根据建筑物的几何关系尺寸放样细部位置。

建筑施工测量的精度如何,直接关系到整个建筑工程建设的工程质量和工期。

1 以极坐标法放样的精度分析:设A、B为施工测量网中已知点,P为待放样的点,则根据坐标计算公式有:Xp=XB+S*conα;Yp=YB+S*sinα ; 设放样时方位角中误差为σα,测边中误差为σs,按协方差传播律知,放样点的纵、横坐标的方差为:σ²Xp=com2 α*σ²s+S²sin²α/ρ²*σ²α和σ²yp =sin²α*σ²s+S²com²α/ρ²*σ²α;顾及α=α0+β,则有σα=σβ,则放样后P点的点位中误差为:σp=√(σ²s+ S²/ρ²*σ²α),对于我们这次使用的索佳SET2110型全站仪测角测边误差按其标称精度计算:测角±2"、测距±(2+2ppm*S)mm,这次极坐标放样边长控制在50m—350m之间,因此根据2110全站仪标称精度和放样边长50m、150m、250m、350m计算对应的点位中误差,从表中看出,当边长短时点位中误差主要受测距误差的影响;当边长从50m到350m时长七倍时,点位中误差只增大了1.8倍,也就是边的变化对点位中误差影响不明显。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

全站仪在施工测量放样中的误差及其注意事项
目前,随着科学技术的发展,全站仪已经相当普及而且不断向智能化方向发展,全站仪以其高度自动化和准确快捷的定位功能在目前工程测量中广泛应用。

许多新技术运用到全站仪的制造和使用当中,如无反射棱镜测距、目标自动识别与瞄准、动态目标自动跟踪、无线遥控、用户编程、联机控制等。

为了使全站仪在实际生产中更好地运用,现结合工程测量理论,对全站仪在施工测量放样中的误差及其注意事项进行探讨。

1仪器精度的选择
为了能够满足施工中测量精度,应该严格按照有关规范和设计技术文件规定的测角和测距精度要求匹配的原则进行仪器选用:
mβ/(ρ)≈mS/S或mγ/ρ≈ms/S
式中mβ、mγ为相应等级控制网的测角中误差、方向中误差,(″);ms为测距中误差,m;S为测距边长,m;ρ为常数,ρ=206265″。

例如:使用的测距仪标称精度为±(5mm+5×10-6S),平均测距长度S为按
500m计,按照精度匹配原则有:mγ=ms/S×ρ=5P500000×206265=2″,因此,当
使用的测距仪标称精度为±(5mm+5×10-6S)时,应选用测角精度为2″级经纬仪。

2全站仪在施工放样中坐标点的精度估算
全站仪极坐标法放样点点位中误差MP由测距边边长S(m)、测距中误差
ms(m)、水平角中误差mβ(″)和常数ρ=206265″共同构成,其精度估算公式为: Mp=± (1)
而水平角中误差mβ(″)包含了仪器整平对中误差、目标偏心误差、照准误
差、仪器本身的测角精度以及外界的影响等。

由式(1)可得S2=[(M2P-m2s)×ρ2]/m2β (2)
顾及s2=(Xi-XA)2+(Yi-YA)2
因此(Xi-XA)2+(Yi-YA)2=(M2p-m2s)/(mβ/ρ)2 (3)
式(3)表明,对一定的仪器设备,采用相同的方法放样时,误差相等的点分布在一个圆周上,圆心为测站A。

因此对每一个放样控制点A,可以根据点位放样精度m计算圆半径S,在半径范围内的放样点都可由此控制点放样。

由式(1)可看出,放样点位误差中,测距误差较小,主要是测角误差。

因此,操作中应时时注意提高测角精度。

3全站仪三角高程的精度估算
设仪器高为i,棱镜高度为l,测距仪测得两点间的斜距为
S,竖直角α,则AB两点的高差为:
hAB=Ssinα+i-l (4)
式(4)是假设的水平面来起算的,实际上,高程的起算面是平均海水面。

因此,在较长距离测量时要考虑地球曲率和大气折光对高差的影响,在高差计算中加两差改正,即:
hAB=Ssinα+i-l+h球+h气
=Ssina+i-l+s2/(2R)-k2s/(2R) (5)
式中R为地球曲率半径,取6371km,h球、h气为大气折光系数。

一般来说,两差改正很小,当两点间的距离小于400m时,可以不考虑。

由式(5)可知:
m2h=m2ssin2α+(s/ρ)2m2a+[s2/(2R)]2m2k+m2i+m2l (6)
由于α角一般比较大,因此,测距误差ms对测定高差的影响不是主要的,若采用对中杆,仪器和棱镜高的测量误差mi,ml大约为1mm,竖直角的观测误差mɑ
对高差测定的影响与距离
成正比,大气折光系数误差mk与距离的平方成正比,这正是影响高差测定精度的两项主要误差。

因此,除了要保证一定的竖直角观测精度外,更要采取克服大气折光影响的措施,并限制一次传递高程的距离。

如图1所示,三角高程测量的传统方法为:设A,B为地面上高度不同的两点。

已知A点高程HA,只要知道A点对B点的高差HAB即可由HB=HA+HAB得到B点的高程HB。

图中D为A、B两点间的水平距离;а为在A点观测B点时的垂直角;i为测站点的仪器高;t为棱镜高HA为A点高程,HB为B点高程;V为全站仪望远镜和棱镜之间的高差(V=Dtanа)。

首先假设A,B两点相距不太远,不考虑大气折光的影响。

为了确定高差HAB,可在A点架设全站仪,在B点竖立跟踪杆,观测垂直角а,并直接量取仪器高i和棱镜高t,若A,B两点间的水平距离为D,则HAB=V+i-t。

故HB=HA+Dtanа
+i-t................................................................... (7)
三角高程测量的新方法为:假设B点的高程已知,A点的高程为未知,这里要通过全站仪测定其它待测点的高程。

首先由(7)式可知:
HA=HB-(Dtanа+i-t) (8)
上式除了Dtanа即V的值可以用仪器直接测出外,i,t都是未知的。

但有一点可以确定即仪器一旦置好,i值也将随之不变。

同时选取跟踪杆作为反射棱镜,假定t值也固定不变。

从(8)可知:
HA+i-t=HB-Dtanа=P (9)
由(9)可知,基于上面的假设,HA+i-t在任一测站上也是固定不变的,而且可以计算出它的值P。

具体操作过程如下:
(1)仪器任一置点,但所选点位要求能和已知高程点通视。

(2)用仪器照准已知高程点,测出V的值,并算出P的值
(此时与仪器高程测定有关常数如测站点高程,仪器高,棱镜高均为任一值。

施测前不必设定)。

(3)将仪器测站点高程重新设定为P,仪器高和棱镜高设为0即可。

(4)照准待测点测出其高程。

下面从理论上分析一下这种方法是否正确。

结合式(7),(9),
HB′=P+D′taná (10)
式中HB′为待测点的高程;P为测站中设定的测站点高程;D′为测站点到待测点的水平距离;á为测站点到待测点的观测垂直角。

从(10)可知,不同待测点的高程随着测站点到其的水平距离或观测垂直角的变化而改变。

将(9)代入(10)可得:
HB′=HA+i-t+D′taná (11)
按三角高程测量原理可得:
HB′=P+D′taná+i′-t′ (12)
将(9)代入(12)可得:
HB′=HA+i-t+D′taná+i′-t′ (13)
这里i′,t′为0,所以:
HB′=HA+i-t+D′taná (14)
由(11),(14)可知,两种方法测出的待测点高程在理论上是一致的。

4测量操作注意事项
采用电磁波三角高程测量,应重点提高竖直角测量精度,尽量控制测距边长在规范规定的有效距离以内。

为提高放样精度,在操作中应注意如下事项:
(1)放样之前应对点位进行检查,检查点位位置是否正确,检查点位坐标资料是否正确,将实测的导线点距离和角度与计算值比较。

(2)仪器整平对中要仔细、认真,要用光学对点器对中,整平误差以长水准泡偏离不超过1格为限差。

(3)后视点和放样点立棱镜杆要平、稳、正,尽量使用三角架立棱镜,现在放样一般都用棱镜对中杆(强制对中杆),其上有圆水准器,照准目标测角时,尽量瞄准目标的下部。

(4)距离测量应加气象等改正,计算值应加高斯投影等改正,还要保证实测值与计算值之差在范围内;选择测距边时,应顾及所用测距仪的最佳测程,一般测线长度不得超过测距仪的
有效测程。

在特别困难的地区,可按《国家三角测量和精密导线测量规范》的有关规定进行分段观测;测线应高出地面或远离障碍物,一等边为6m,二等边
为2m;测线与35kV以上的高压输电线平行时,测线应远离高压输电线50m以外,测站不应设在有磁场影响的范围内。

(5)阳光对着镜头照射时,成像视差较大,要尽量调节物镜与目镜焦距使得视
差较小,应尽量避免视线过低、视线跨塘和沿线地形严重不对称等情况;光电测距的最佳观测时间与大气稳定度、空气中的能见度、地形条件、地面覆盖物、气象因素等有关,一般最佳观测时间段为日落前2~0.5h,或日出后1~2.5h;在全阴天可放宽观测时间,一般连续观测时间上午不超过2h,下午不超过3h,在气温突变及恶劣天气时,应停止观测。

(6)每测站结束时,应检查后视方向归零差,不得超过±12″(2″经纬仪)。

实际操作中,考虑同时控制三角高程精度,一般情况下放样距离控制在仪器的有效范围之内。

5结语
在施工区域内要合理、均匀地进行控制点加密工作。

这样,不仅充分发挥了加密控制点的控制作用,更重要的是使放样点精度得到了保证。

一般点的放样,精度亦可适当放低;但涉及到
结构控制点施工放样,应该适当控制放样距离,精度亦需加以控制。

如果放样点作为重要结构部件尺寸的放样点,则必须严格控制放样距离,确保放样精度。

相关文档
最新文档
