锡炉操作说明书
锡炉操作规程
温馨小提示：本文主要介绍的是关于锡炉操作规程的文章，文章是由本店铺通过查阅资料，经过精心整理撰写而成。
文章的内容不一定符合大家的期望需求，还请各位根据自己的需求进行下载。
本文档下载后可以根据自己的实际情况进行任意改写，从而已达到各位的需求。
愿本篇锡炉操作规程能真实确切的帮助各位。
本店铺将会继续努力、改进、创新，给大家提供更加优质符合大家需求的文档。
感谢支持！(Thank you for downloading and checking it out!)阅读本篇文章之前，本店铺提供大纲预览服务，我们可以先预览文章的大纲部分，快速了解本篇的主体内容，然后根据您的需求进行文档的查看与下载。
锡炉操作规程（大纲）一、锡炉操作基本知识1.1锡炉的定义及作用1.2锡炉的分类及特点1.3锡炉操作的安全注意事项二、锡炉设备与材料准备2.1锡炉设备检查与维护2.2锡炉加热系统介绍2.3锡炉周边设备与工具2.4锡料及助焊剂的选择与准备三、锡炉操作步骤3.1锡炉开机前准备3.2锡炉加热及温度控制3.3锡炉焊接操作流程3.4焊接过程中常见问题及解决方法四、锡炉维护与保养4.1锡炉日常维护4.2锡炉定期保养4.3锡炉加热元件更换方法4.4锡炉设备故障排除五、锡炉操作安全规范5.1锡炉操作人员安全培训5.2锡炉操作过程中的安全隐患及预防措施5.3火灾、触电等突发事件的应急处理5.4锡炉操作安全检查与考核六、锡炉操作环境与废弃物处理6.1锡炉操作环境要求6.2锡炉操作过程中的环保措施6.3废弃物处理方法6.4锡炉操作与环境保护七、锡炉操作质量检验与控制7.1锡炉焊接质量检验标准7.2锡炉焊接质量影响因素7.3锡炉焊接质量控制措施7.4锡炉焊接质量改进方法八、锡炉操作培训与考核8.1锡炉操作培训内容与方法8.2锡炉操作考核标准与流程8.3锡炉操作人员职责与权益8.4锡炉操作培训效果评估与改进一、锡炉操作基本知识1.1锡炉的定义及作用：锡炉是一种用于熔化和保温锡的设备，主要用于电子制造业中的焊接作业。
锡炉作业指导书简版
锡炉作业指导书引言概述：锡炉作为一种常见的熔炼设备，广泛应用于电子、冶金等行业。
为了确保安全高效的操作锡炉，制定一份详细的作业指导书是非常必要的。
本文将从锡炉的基本原理、操作流程、安全注意事项、常见故障处理以及日常维护等五个大点进行阐述，以帮助操作人员正确、安全地进行锡炉作业。
正文内容：1. 锡炉的基本原理1.1 锡炉的工作原理：介绍锡炉的基本工作原理，包括燃烧系统、加热系统、控制系统等。
1.2 锡炉的工作温度范围：详细介绍锡炉的工作温度范围，以及不同温度对炉内物料的影响。
2. 锡炉的操作流程2.1 开机准备：包括清理炉体、检查设备状态、准备炉料等。
2.2 点火操作：详细介绍点火操作的步骤和注意事项。
2.3 加热过程：阐述加热过程中的温度控制、炉内物料的搅拌等操作要点。
2.4 停机操作：介绍停机前的处理措施，如冷却、清理等。
3. 锡炉的安全注意事项3.1 人身安全：强调操作人员在作业过程中应穿戴好防护装备，注意防火、防爆等安全措施。
3.2 炉体安全：指出操作人员需要定期检查炉体的状况，确保炉体无漏气、无损坏等问题。
3.3 废气排放：强调合理处理锡炉废气，避免对环境造成污染。
4. 锡炉常见故障处理4.1 炉温异常：介绍可能导致炉温异常的原因，并提供相应的处理方法。
4.2 燃烧系统故障：阐述燃烧系统故障的常见原因及处理方法。
4.3 加热系统故障：详细介绍加热系统故障的识别和解决方法。
5. 锡炉的日常维护5.1 清洁维护：指出定期清洁炉体的重要性，以及正确的清洁方法。
5.2 润滑维护：介绍锡炉润滑维护的注意事项，如选用适当的润滑剂、定期润滑等。
5.3 零部件更换：阐述锡炉常见零部件的更换周期和方法，以确保设备的正常运行。
总结：综上所述，锡炉作业指导书是确保锡炉安全高效运行的重要工具。
通过了解锡炉的基本原理，掌握操作流程，遵守安全注意事项，处理常见故障以及进行日常维护，操作人员能够更好地进行锡炉作业。
在实际操作中，操作人员应严格按照指导书的要求进行操作，确保作业的顺利进行，同时也保障了人员的安全和设备的正常运行。
锡炉作业操作规程(含表格)
锡炉作业操作规程（ISO9001-2015/ISO45001-2018）一、目的规范锡炉之使用。
二、范围凡本作业提及之锡炉均属之。
三、使用步骤1.操作前二小时，须将锡电热开关打开，使其加热，有铅温控开关设定为250℃±5℃。
实际锡温须为设定值的±5℃之间，作业前须使用仪器测量锡面温度是否在设定值的±5℃之内。
2.操作前二小时，须将锡电热开关打开，使其加热，无铅温控开关设定为260℃±5℃。
实际锡温须为设定值的±5℃之间，作业前须使用仪器测量锡面温度是否在设定值的±5℃之内。
3.操作前三十分钟，须将电热器打开，以温度电表测试PCB之板温达到客户产品之要求，并使锡炉内之PCB能达到工作温度，并记录于《锡炉使用记录表》内。
4．为免洗制程，则须调整喷头往反速度之压力及喷头喷雾压力和喷量及FLUX 之酸值，并记录于《锡炉使用记录表》。
5.使用时依各机板之需求调整各项参数，使成品达到最佳状况。
6.使用二小时后，需将锡槽中之锡渣捞除，并加入适量锡条，使锡面维持正常高度。
7.1使用完毕后：首先将锡波关闭，捞除锡渣并加入适量之锡条，使第二日能立即使用，然后泄下助焊剂、清洗助焊剂槽，再将滚筒净泡于纯稀释中。
7.2使用完毕后：首先将锡波关闭，捞除锡渣并加入适量之锡条，使第二日能立即使用。
然后泄下喷头，用清洁剂+AIR清洁并检查滤心是否需要更换及拆下吸风罩滤网，将吸风罩滤网净泡于纯稀释中。
8.关闭电热器开关。
并依需求设定定时开关，使其能自动工作，以发挥减少人力之能力。
9.各项范围值配合客户需求或视机种如下：a、转速:1.3M/min-2.3M/min。
b、流量:40CC/MIN-60CC/MIN。
c、喷头往返速度压力：0.2㎏/cm2-0.8㎏/cm2(适用于B线)。
d、喷头喷雾压力：0.05㎏/cm2-0.15㎏/cm2(适用于B线)e、预热温度前段300℃±50℃；后段330℃±50℃。

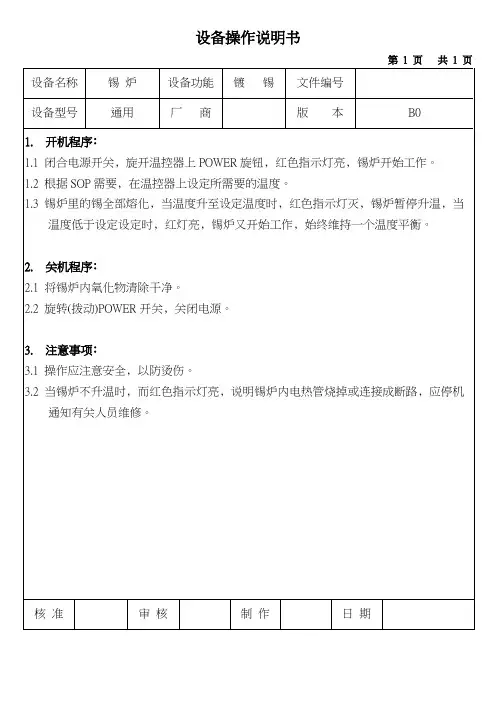

锡炉设备操作说明书
第1页共1页
设备名称
锡炉
设备功能
镀锡
文件编号
设备型号
通用
厂商
版本
B0
1.开机程序﹕
1.1闭合电源开关﹐旋开温控器上POWER旋钮﹐红色指示灯亮﹐锡炉开始工作。
1.2根据SOP需要﹐在温控器上设定所需要的温度。
1.3锡炉里的锡全部熔化﹐当温度升至设定温度时﹐红色指示灯灭﹐锡炉暂停升温﹐当温度低于设定设定时﹐红灯亮﹐锡炉又开始工作﹐始终维持一个温度平衡。
2.关机程序﹕
2.1将锡炉内氧化物清除干净。
2.2旋转(拨动)POWER开关﹐关闭电源。
3.注意事项﹕
3.1操作应注意安全﹐以防烫伤。源自3.2当锡炉不升温时﹐而红色指示灯亮﹐说明锡炉内电热管烧掉或连接成断路﹐应停机通知有关人员维修。
核准
审核
制作
日期
焊锡炉操作规程模版
焊锡炉操作规程模版一、目的本操作规程旨在确保焊锡炉的正常操作和安全使用，保障员工的人身安全和设备的正常运行。
二、适用范围本操作规程适用于所有使用焊锡炉的员工和维护人员。
三、操作指南1. 焊锡炉的启动与关闭1.1 启动前，确认焊锡炉外部及内部没有杂物，并保持干净。
1.2 检查焊锡炉与电源的连接是否牢固，插头是否正常接地。
1.3 打开电源开关，启动焊锡炉。
1.4 在使用过程中，如发现焊锡炉出现异常噪声、烟雾等情况，应立即关闭电源开关，停止使用，并及时报告相关人员进行检修。
1.5 关闭焊锡炉时，先关闭炉门，再关闭电源开关。
2. 焊锡工艺参数的设定2.1 根据所需焊接的工件材质和规格，合理设定焊锡炉的温度、加热时间等参数。
2.2 在设定温度时，应参考焊锡炉的使用说明书，并根据实际需要进行微调。
2.3 在设定加热时间时，需保证工件在加热过程中达到所需温度，但同时避免温度过高导致工件损坏。
2.4 在设定其他参数时，如传送速度、传送方向等，应根据具体的焊接工艺要求进行设定。
3. 焊锡炉的操作3.1 操作人员应在戴好防静电手套和鞋套的情况下进行操作，以防静电损坏焊接工件。
3.2 将待焊接的工件放置在焊锡炉传送带上，并调整传送速度和方向，保证工件在焊锡炉中平稳传送。
3.3 在焊接过程中，注意观察焊接工件的状态，确保焊接质量。
3.4 如发现焊接质量不合格，应及时停止焊接，并检查焊锡炉的工艺参数是否合理。
3.5 操作人员应定期对焊锡炉进行清洁和维护，保持其良好的工作状态。
四、安全注意事项1. 操作人员应严格按照操作规程进行操作，不得擅自改动焊锡炉的工艺参数。
2. 焊锡炉的操作人员应接受相关的培训，具备一定的操作经验和技术能力。
3. 在操作焊锡炉时，应保证周围环境通风良好，避免有害气体的积聚。
4. 在操作过程中，应注意避免接触焊锡炉的发热部件，以防烫伤。
5. 在检修焊锡炉时，应先切断电源并确保焊锡炉完全冷却后方可进行维护工作。
锡炉作业指导书
锡炉作业指导书一、引言锡炉作业指导书旨在提供对锡炉操作的详细指导，以确保操作人员能够正确、安全地使用锡炉进行工作。
本指导书包含了锡炉的基本知识、操作步骤、安全注意事项等内容。
二、锡炉概述1. 锡炉是一种用于熔化和加热锡及其他金属的设备，广泛应用于电子、制造业等领域。
2. 锡炉通常由炉体、加热元件、控制系统等组成。
3. 锡炉的操作需要注意温度控制、安全操作等方面的要求。
三、安全注意事项1. 操作人员必须穿戴适当的防护装备，包括防火服、防护手套、安全鞋等。
2. 在操作锡炉之前，必须确保周围环境没有可燃物，以防火灾事故的发生。
3. 操作人员应定期检查锡炉的电源线、加热元件等是否有异常，如有异常应及时修理或更换。
4. 熔化锡的过程中，操作人员应保持警惕，避免发生溅溶、烫伤等意外情况。
5. 操作人员应熟悉锡炉的紧急停机装置，以便在紧急情况下能够及时切断电源。
四、操作步骤1. 准备工作a. 检查锡炉的电源线、加热元件是否正常。
b. 确保锡炉周围环境整洁，没有可燃物。
c. 穿戴防护装备。
2. 加热准备a. 打开锡炉的电源开关。
b. 设置锡炉的温度控制器，根据工作需要设定合适的温度。
c. 等待锡炉达到设定温度。
3. 加热操作a. 将需要加热的物品放入锡炉中。
b. 观察加热过程中温度的变化，确保温度控制在设定范围内。
c. 根据需要调整温度控制器。
4. 熔化操作a. 当温度达到熔化锡的温度时，将锡放入锡炉中。
b. 观察锡的熔化过程，确保锡完全熔化。
c. 根据需要调整温度控制器。
5. 结束操作a. 关闭锡炉的电源开关。
b. 清理锡炉，将残留物清除干净。
c. 检查锡炉是否有损坏或异常情况，如有应及时修理或更换。
五、常见问题及解决方法1. 锡炉温度无法达到设定值可能原因：加热元件故障、温度控制器故障等。
解决方法：检查加热元件和温度控制器，如有故障及时修理或更换。
2. 锡炉温度过高可能原因：温度控制器故障、加热元件过热等。
创美威熔锡炉使用说明书
创美威熔锡炉使用说明书注意事项1、锡炉在锡还没有彻底溶化前，不可启动变频器，以免引起电机和变频器故障。
工作时，防止高温焊锡从锡锅溅出，焊锡和锡炉整体温度较高，要小心工作，谨防烫伤。
2、无铅锡炉工作时必须与有铅锡炉分开放置（包括一切含铅的物品），防止铅污染，使无铅锡变有铅锡，导致产品不合格。
对此本公司严重声明，如有此类事情发生，本公司不承担任何责任。
3、禁止在可然气体和易然易爆物品附近使用熔锡炉。
4、移动锡炉时，必须先切断电源，待锡炉冷却到室温时再进行。
5、本产品为高温设备，不使用时切记切断电源，以免发生意外。
6、为了锡炉的安全和使用寿命，机器连续工作不要超过12小时。
7、为了人身安全及机器能正常工作，切记不可空烧锡锅，使用时要接有“地线”的电源使用。
8、本产品的质量保证是在所有零配件均采用本品牌原装配件条件下，否则质量不予保证。
性能特点1、锡炉配置大功率红外发热芯，溶锡快，寿命长。
2、采用变频调速马达，使频率从1-60HZ任意调节满足不同工序的要求，有过流保护，有效保护马达产品。
3、采用PID微电脑芯片智能控制，双数码显示，直观明确，精度高，热灵敏度高，回温迅速，温度补偿快。
4、锡锅采用进口316不锈钢料制成，耐高温，耐腐蚀，抗磨损，经久耐用。
5、采用一周时制控制，可以提前一周安排生产，节约开机时间。
工作环境1、工作电压：AC380±10V2、工作温度：0—55度3、工作湿度：<90%RH无结露技术参数：型号：CMW-0018733锡锅尺寸：功率：380V 36KW操作方法及功能设定:1、打开电源空气开关，将开关调到手动时，按下启动按钮。
机器得电，锡炉开始加热，电源指示和工作指示灯亮，工作指示灯由亮变为闪烁锡炉开始恒温，调到停时，锡炉停止加热。
开关为自动模式时，表示锡炉通过时间开关可以定时开关机。
开关手动模式时，锡炉不具有自动开关功能。
2、温度调节，请参照温控器说明书。
（OMRON E5CWL）“炉膛温度”为发红外发热丝温度，出厂时温度设定为850度，用户在正常使用时不需要调节。
CM-2720喷流锡炉说明书
创美威无铅喷流锡炉使用说明书注意事项1、喷流锡炉在锡还没有彻底常溶化前，不可打开电机，以免引起电机故障。
工作时必须放置在平稳、耐热的工作台上，防止高温焊锡从锡锅溅出，焊锡和锡炉整体温度较高，要小心工作，谨防烫伤。
2、无铅锡炉工作时必须与有铅锡炉分开放置（包括一切含铅的物品），防止铅污染，使无铅锡变有铅锡，导致产品不合格。
对此本公司严重声明，如有此类事情发生，本公司不承担任何责任。
3、禁止在可然气体和易然易爆物品附近使用熔锡炉。
4、移动锡炉时，必须先切断电源，待锡炉冷却到室温时再进行。
5、本产品为高温设备，不使用时切记切断电源，以免发生意外。
6、为了锡炉的安全和使用寿命，机器连续工作不要超过12小时。
7、为了人身安全及机器能正常工作，切记不可空烧锡锅，使用时要接有“地线”的电源使用。
8、本产品的质量保证是在所有零配件均采用本品牌原装配件条件下，否则质量不予保证。
性能特点1、无铅喷流锡炉配置大功率陶瓷发热芯，溶锡快，寿命长。
.2、采用变频调速马达，使喷流口锡面光亮，去降氧化层。
采用欠温保持装置，过流保护，有效保护马达产品3、采用PID微电脑芯片智能控制，双数码显示，直观明确，精度高，热灵敏度高，回温迅速，温度补偿快。
4、无铅喷流锡锅采用进口纯钛材料研制而成，耐高温，耐腐蚀，抗磨损，经久耐用。
5、采用一周时制控制，可以提前一周安排生产，节约开机时间。
工作环境1、工作电压：AC220±10V（可订做110V）2、工作温度：0—55度3、工作湿度：<90%RH无结露技术参数：型号：CM-2720锡锅尺寸：220*140*110喷口尺寸：60*60*60外型尺寸：282*600*180操作方法及功能设定:1、面板的黑色开关为锡炉的电源开关，将开关调到手动或自动时，锡炉开始加热，电源指示和工作指示灯亮，工作指示灯由亮变为闪烁锡炉开始恒温，调到停时，锡炉停止加热。
开关为自动模式时，表示锡炉通过时间开关可以定时开关机。
小锡炉操作说明
錫
爐
操
作
說
明
四、注意事項: (1)量測及使用小錫爐時，需注意安全，預防被銲錫之高溫所燙傷 . (2)小錫爐使用所產生之廢錫煙依”空氣污染管理程序處理 . (3)小錫爐使用所產生之廢錫渣依”廢棄物管理程序處理 . (4)助焊劑使用依”危害物作業管理程序辦理 . (5)作業場所不得置放助焊劑，須依”危害通識程序辦理 .
GIGABYTE Confidential !!!
主講人: 主講人.
爐
操
作
說
明
(6)加溫時通常(ON)紅色燈亮起，溫度達到即(OFF)綠色燈亮起，由此反覆保持恆 (7)將錫棒放進錫爐熔，溶至九分滿，通常由底部算起 36M/M ，然後設定溫度達 到時即可準備操作 . (8)一般錫爐規格圓直徑為 : 80m/m ，深度 40m/m . (9)作業時，應塗抹適量助焊劑於待修品上，同時亦應保持錫面清潔 . (10)待修品置於 T型槽上時，應配合元件大小選擇置放位置及輔助墊片，尤須維 持工作物重心平衡，以確保作業安全 . (11)維修良品與不良品應分類置放，以免混淆 .
锡炉作业指导书
锡炉作业指导书一、目的和范围本作业指导书的目的是为了确保锡炉的安全运行和操作，提供详细的操作步骤和注意事项。
本指导书适用于所有从事锡炉作业的人员。
二、安全要求1. 所有从事锡炉作业的人员必须经过相关培训并持有有效的操作证书。
2. 在进行锡炉作业前，必须检查锡炉的安全装置和设备是否正常运行。
3. 在作业过程中，必须佩戴防护眼镜、防护手套和防护服等个人防护装备。
4. 严禁在锡炉周围堆放易燃物品，保持作业区域的整洁和通风良好。
5. 在锡炉作业期间，禁止吸烟、饮食和饮酒。
三、操作步骤1. 准备工作a. 确保锡炉周围没有易燃物品和杂物。
b. 检查锡炉的温度计、压力表和安全阀是否正常。
c. 检查锡炉的电源和燃料供应是否稳定。
d. 穿戴个人防护装备。
2. 启动锡炉a. 打开锡炉的电源开关，并确保电流稳定。
b. 打开燃气阀门，点火并调节燃气流量。
c. 打开锡炉的温度控制器，设定所需的温度。
3. 加热锡炉a. 等待锡炉温度达到设定值。
b. 检查锡炉的温度是否稳定。
c. 如有需要，调整燃气流量和温度控制器，以保持锡炉温度稳定。
4. 操作锡炉a. 根据生产需求，将需要加热的物品放入锡炉中。
b. 关注锡炉的温度变化，根据需要调整燃气流量和温度控制器。
c. 定期检查锡炉内部的情况，确保物品加热均匀。
5. 关闭锡炉a. 在作业完成后，将锡炉温度降低至安全范围。
b. 关闭燃气阀门，切断燃气供应。
c. 关闭锡炉的电源开关。
四、注意事项1. 在操作锡炉时，必须注意安全，严禁将手部或其他物体放入锡炉内部。
2. 锡炉作业过程中，如发现异常情况或故障，应立即停止操作并报告相关人员。
3. 在锡炉作业期间，必须保持锡炉周围的通风良好，防止有害气体积聚。
4. 锡炉作业结束后，必须清理锡炉，确保锡炉内部和周围的环境干净整洁。
5. 所有从事锡炉作业的人员必须遵守相关的操作规程和安全要求，严禁违规操作。
五、紧急情况处理1. 如发生锡炉泄漏、火灾或其他紧急情况，应立即采取以下措施：a. 立即停止操作，并通知相关人员。
喷流锡炉设备操作说明书
第1頁 共 3頁設備名稱 噴流錫爐設備功能 焊接 文件編號設備型號廠商版本A0一、 設備介紹：二、控制面板介紹序 名稱序 名稱 1 手動/自動開關 5 電源指示燈 2 電機啟動/開關 6 時控開關 3 電機速度調試旋鈕7 工作指示燈4溫控器核 准 審核 製作 日 期圖一1 754326錫爐機構控制面板圖二第2頁共3頁設備名稱噴流錫爐設備功能 焊接 文件編號設備型號廠商版本A0三、 錫爐機構介紹：四、 操作說明:1. 接通220V 電源後, 把手動/自動開關“ ”打到手動位置;2. 按SOP 要求設定好錫爐溫度(注:長按溫控器SET 鍵大約5秒鐘,用上下鍵調試溫度);3. 電源指示燈和工作指示燈亮,錫爐開始加熱，20~30分鐘工作指示燈由長亮變為閃爍時溫控器顯示值在設定值範圍內；4. 用白光溫度計做首件測量錫溫是否達到所設定溫度要求。
5. 按下電機啟動開關如圖二位置“ ”使用電機速度調試旋鈕將電機變頻器顯示值調至10-17之間，電機開始啟動即可開始鍍錫作業。
6. 關機時將電機變頻器顯示值調至“ 0 ”位置，然後關閉電機啟動/開關與手動/自動開關/切斷電源即完成關機。
五、 注意事項:1. 不可無錫空爐開機，以免機體過熱，損壞爐體及發熱管。
2. 不可在錫未完全融化時打開電機啟動/開關，以免損壞電機。
序 名稱 序 名稱 1 紅外線感應器 4 外錫鍋 2 內錫鍋 5 鍍錫模具支架3電機核 准 審核 製作 日 期圖三23 451設備操作說明書第3頁共3頁。
锡炉使用说明书
锡炉使用说明书一、产品介绍锡炉是一种专为锡焊工艺设计的设备。
它由一个加热装置、控制面板、温度传感器和电源线组成。
锡炉主要用于焊接电子元件和导线，以确保它们牢固连接并提供稳定的电器性能。
二、安全须知1.在使用锡炉之前，请勿将其放置在易燃物体附近，并确保周围环境通风良好。
2.使用锡炉时，应避免身体直接接触加热装置，以免烫伤。
3.使用锡炉时，请确保工作区域干燥，以防止设备短路。
4.在锡炉工作过程中，如发现异常现象、烟雾或异味，请立即停止使用，并将设备断开电源。
5.当使用锡炉时，使用者应戴上护目镜和防火服，确保个人安全。
三、使用步骤1.将锡炉放置在平稳的工作台面上，并将电源线插入标准的电源插座。
2.根据需要，将待焊接的电子元件和导线安放在焊接台上。
3.打开锡炉的控制面板，并将温度设置为所需的焊接温度。
等待锡炉升温到设定温度。
4.一旦锡炉达到设定温度，可以开始进行焊接操作。
将焊锡丝轻轻触碰焊接台上的导线或电子元件，并等待焊锡熔化。
5.将焊接台上的焊锡丝沿着导线或电子元件移动，以确保焊接处牢固连接。
6.完成焊接后，关闭锡炉的控制面板，并等待锡炉冷却。
在设备完全冷却之前，请勿碰触或移动锡炉。
四、维护保养1.每次使用锡炉后，请务必将控制面板关闭，并拔掉电源线。
2.在清洁锡炉之前，请确保锡炉完全冷却。
3.使用干净、湿润的软布轻轻擦拭锡炉的外表面。
请勿使用化学清洁剂或水直接清洁锡炉。
4.定期检查锡炉的电源线，如有任何磨损或损坏，请及时更换。
5.如发现锡炉有任何故障或异常情况，请立即停止使用，并联系专业维修人员进行检修。
五、常见问题解答1.锡炉为什么不能放在易燃物体附近？答：锡炉在工作时会产生热量，易燃物体容易被加热引发火灾。
2.锡炉如何进行温度设置？答：打开锡炉的控制面板，并按照说明书上的操作指南进行操作。
3.焊接过程中出现烟雾是否正常？答：焊接过程中会产生少量烟雾，属于正常现象。
但如烟雾过大或有异味，应立即停止使用。
锡炉作业指导书
锡炉作业指导书一、引言锡炉作业指导书是为了确保锡炉作业过程中的安全性、高效性和质量的要求而编写的。
本指导书旨在为锡炉操作人员提供详细的操作流程和注意事项，以确保锡炉的正常运行和产品质量的稳定性。
二、锡炉概述锡炉是一种用于熔化和铸造锡合金的设备。
它通常由炉体、加热系统、控制系统和排烟系统等部分组成。
锡炉的主要功能是将固态的锡合金加热至熔点，以便进行后续的铸造或其他加工操作。
三、锡炉作业流程1. 准备工作a. 检查锡炉的工作环境，确保周围没有易燃物品和易爆物品。
b. 检查锡炉的炉体和加热系统是否正常，如有异常情况应及时修复。
c. 准备好所需的锡合金材料，并进行称量和标记。
2. 开始加热a. 打开锡炉的电源开关，启动加热系统。
b. 设置加热温度和时间，根据锡合金的熔点和熔化时间进行调整。
c. 监控加热过程中的温度变化，确保温度均匀且不超过设定的上限。
3. 加入锡合金a. 当锡炉达到设定温度后，将准备好的锡合金逐步加入炉内。
b. 注意控制锡合金的加入速度和量，以避免溅出和温度过度波动。
4. 熔化和搅拌a. 锡合金开始熔化后，使用搅拌工具均匀搅拌，以确保合金成分均匀混合。
b. 监测熔化过程中的温度和搅拌效果，根据需要进行调整。
5. 熔化完成和铸造a. 当锡合金完全熔化且达到所需的温度后，停止加热并关闭电源。
b. 根据铸造工艺要求，将炉内的熔融锡合金倒入模具或其他铸造设备中。
c. 注意操作过程中的安全防护措施，避免烫伤和其他意外事故的发生。
6. 清理和维护a. 在锡炉冷却后，清理炉体内的残留物和杂质。
b. 定期检查锡炉的各个部件，如加热器、控制系统等，并进行维护和保养。
四、安全注意事项1. 操作人员应穿戴符合要求的个人防护装备，如防护眼镜、耐高温手套等。
2. 操作人员需熟悉锡炉的操作流程和安全规范，并按照要求进行操作。
3. 在加热和熔化过程中，严禁离开锡炉，以免发生意外情况。
4. 锡炉周围应保持整洁，防止杂物堆积和易燃物接近锡炉。
锡炉作业指导书
锡炉作业指导书一、引言锡炉作业指导书旨在提供对锡炉操作的详细指导，确保操作人员能够正确、安全地操作锡炉，保障生产效率和产品质量。
二、锡炉的基本信息1. 锡炉型号：XYZ-1232. 锡炉尺寸：1000mm × 800mm × 1200mm3. 锡炉功率：10kW4. 锡炉温度范围：室温至500℃三、锡炉操作安全要求1. 操作人员应接受相关培训，了解锡炉的基本原理和操作要求。
2. 操作人员应穿戴防护设备，包括耐高温手套、防护眼镜和耐高温服装。
3. 在操作锡炉时，应确保周围环境通风良好，以避免有害气体积聚。
4. 操作人员应定期检查锡炉的电气设备和连接，确保其正常运行。
5. 禁止在锡炉周围堆放易燃物品，以防火灾发生。
四、锡炉操作步骤1. 准备工作a. 确保锡炉周围无杂物和易燃物。
b. 检查锡炉的电源和温度控制装置是否正常。
c. 穿戴防护设备，包括耐高温手套、防护眼镜和耐高温服装。
2. 打开锡炉a. 打开锡炉的控制面板，将温度设定为所需温度。
b. 打开锡炉的电源开关，待锡炉预热完毕。
3. 放入材料a. 将待加工的材料放入锡炉内，注意不要超过锡炉的承载能力。
b. 关闭锡炉的门，确保密封。
4. 温度控制a. 根据加工要求，调整锡炉的温度控制装置，使温度保持在所需范围内。
b. 定期检查锡炉的温度，确保温度稳定。
5. 加工完成a. 当加工完成后，关闭锡炉的电源开关。
b. 等待锡炉冷却至安全温度后，取出加工好的材料。
五、锡炉维护保养1. 每次使用锡炉后，应清理锡炉内部，去除残留物和杂质。
2. 定期检查锡炉的电路和电源连接，确保其正常运行。
3. 锡炉的外壳应定期清洁，保持外观整洁。
4. 如发现锡炉存在故障或异常情况，应及时联系维修人员进行维修。
六、应急措施1. 如发生锡炉过热、冒烟或其他异常情况，应立即关闭电源开关，并联系维修人员。
2. 如发生火灾，应立即采取灭火措施，并通知相关人员撤离。
七、总结锡炉作业指导书详细介绍了锡炉的基本信息、操作安全要求、操作步骤、维护保养和应急措施。
锡炉使用说明书
锡炉使用说明书锡炉使用说明书1.引言本说明书旨在提供关于锡炉的详细信息，并指导用户正确使用锡炉。
在使用锡炉之前，请您务必仔细阅读本说明书，并按照说明书的要求进行操作。
如有任何问题，请联系售后服务部门。
2.产品概述锡炉是一种用于熔化和焊接锡料的设备。
它具有以下特点： - 高温稳定：锡炉能够提供稳定的高温环境，使锡料迅速熔化；- 安全可靠：锡炉采用先进的安全控制系统，确保使用过程中的安全性；- 操作简便：锡炉配备显示屏和简单的按钮控制，操作方便。
3.安全注意事项在使用锡炉之前，请务必注意以下事项：3.1 电源供应：请将锡炉连接到稳定的电源，并确保电源符合设备的额定电压和频率要求；3.2 环境要求：请确保锡炉周围环境通风良好，并远离易燃物品；3.3 防触电：请勿将湿手或金属物体接触锡炉，以免发生电击事故；3.4 清洁要求：在清洁锡炉之前，请先将其断电，并等待其完全冷却。
4.锡炉的使用步骤4.1 准备工作- 将锡炉放置在稳定的水平面上；- 将锡炉连接到电源，并确保电源正常供电；- 打开锡炉的开关，并等待锡炉达到工作温度。
4.2 锡炉操作- 将需要熔化的锡料倒入锡炉的熔化池中；- 根据需要设置锡炉的温度和熔化时间；- 使用锡炉配备的工具进行熔化锡料和焊接操作；- 操作完成后，关闭锡炉的电源，并等待其完全冷却。
5.故障排除5.1 无法启动- 检查锡炉是否连接到稳定的电源；- 检查电源线是否正常工作；- 如有必要，联系售后服务部门。
5.2 温度不稳定- 检查锡炉的温度传感器是否正常；- 检查锡炉的电控系统是否正常；- 如有必要，联系售后服务部门。
6.附件本文档涉及的附件包括：- 锡炉规格表- 锡炉配件清单- 锡料使用指南7.法律名词及注释7.1 锡炉：指本说明书中所描述的设备。
7.2 锡料：用于熔化和焊接的锡合金材料。
7.3 售后服务部门：负责提供设备维修和技术支持的部门。
锡炉操作指导书
文件名称:锡炉操作指导书
文件编号：XX 版本: A/0 日期：XXX
制作: XXX 审核：XX 批准：XX
(一)使用范围：该设备适用于测试需上锡产品的可焊性、耐焊性。
(二)职责. 每天对仪器进行点检、保养；以确保其准确性。
1、操作员在做完试验后，需清走仪器表面的锡渣，时刻保持仪器的表面卫生，增加其使用寿命。
2 、用完后归位放置，如使用的过程中发现仪器出现故障，第一时间上报,并进行维修。
（三）操作方法及注意事项：
1 开始工作前,将电源插插在220V的电源插座中，打开电源开关，检查锡炉是否加上电，红灯是表示正常运转，正在升温。
2 根据试样的要求、温度标准,将温度参数调到所需温度。
3 插上电源约20分钟，等浸锡炉内的锡块已经完全熔化，作业时，手不能抖动，如果试样不规整、不到位；则用手加以调整后再浸锡,可用夹子夹样，不能将试样掉入锡炉中。
4做好“首三检”，确定试样件符合质量要求后再开始正常操作，坚持自检，发现问题及时改进或调整。
5浸锡时，试样不要粘过多的松香水，以免因松香水太多，引起溶锡外溅，而造成高温烫伤。
6作业时，类似玻璃管等易出现爆破的物品禁止投入锡炉中。
7锡炉工作时，试验员不得离开工作现场做其它事情,避免长时间高温溶烧至锡炉烧干而损坏仪器，严重时可能导致仪器爆炸。
8锡炉温度限制，该仪器的使用温度控制在≥230°≤450°范围内，禁止违法操作。
9工作完毕及时断电停炉，清理作业台面的锡渣及其四周卫生，保持现场整洁、安全。
电源开
关
温度调
节旋钮。
锡炉操作规程
锡炉操作规程锡炉是一种用于加热或熔化锡的设备，通常用于制造或修理锡片、铅板等。
使用锡炉需要遵守一定的操作规程，以确保安全和效率。
以下是一份锡炉操作规程，供参考。
一、锡炉的准备工作1. 确认锡炉周围没有易燃物品，保持通风良好。
2. 检查锡炉的工作状态，确保其正常运转。
3. 检查锡炉内的燃料供应情况，必要时加燃料。
4. 准备好需要加工的锡片或铅板等材料。
二、锡炉的操作1. 开启锡炉的电源或气源，调节燃料供应量，使锡炉内火焰达到合适的温度。
2. 将需要加工的锡片或铅板等材料放入锡炉内，注意不要将材料放得过多或过少，以免影响加工效率。
3. 监测锡炉内的温度，调节火焰大小和燃料供应量，以确保温度稳定在所需范围内。
4. 当锡片或铅板等材料熔化后，使用适当的工具进行加工，如将铅板浇注成型等。
5. 在加工过程中，要保持锡炉周围干燥，避免材料熔化后产生水分蒸发导致环境潮湿。
6. 当工作结束时，关闭锡炉的电源或气源，清理锡炉内的残留材料和灰烬。
三、安全措施1. 使用锡炉必须穿戴适当的防护装备，如手套、面罩等。
2. 锡炉周围不得堆放易燃物品或易爆物品。
3. 在使用锡炉时，要随时关注锡炉内的火焰是否正常，是否有异常情况发生。
4. 在灭火器、扑克等消防工具附近设置易于取用的位置。
5. 在炉子下面放置防火物资，随时做好应急处理准备。
总之，使用锡炉需要严格遵守操作规程，以确保操作的安全和效率。
如果发现任何异常情况，要及时采取措施，以便及时排除隐患。
同时，使用锡炉的过程中还需要注意环境保护问题，以确保锡炉的使用对环境造成的污染最小化。
只有通过合理的操作和有效的安全防护措施，才能确保锡炉的有效使用和操作人员的安全。
锡炉设备操作说明书
二﹑溫度設定﹕
1.儀表接線無誤后通電﹐工作在測量狀態下﹐數碼管左邊顯示測量值(PV)﹐右邊顯示設定值(SV)。請按“↑↓”鍵即可設定你所需要的溫度值。按“*”可進行移位設置。
溫度測量值 溫度設定值
2.打開溫控箱的電源開關﹐溫控器會顯示 如果要進行溫度加減操作﹐請按移位鍵“*”﹐小數點停在那個數字后﹐就可對這個數進行加減﹐當然也可用加減↑↓鍵直接進行溫度加減操作。當溫度加減達到想要的溫度設定值時﹐放開手兩秒鐘后您所需設定的溫度會自動保存。
再按功能鍵“CAL”鍵﹐您剛所設的參數就被保存﹐同時會顯示 此數字不要修改﹐因為內部參數都已設定好﹐此時直接按功能“CAL”鍵就可恢復正常的顯示狀態。
三﹑保養﹕
1.每天﹐當工作完畢后務備清理錫槽內氧化物﹐使槽長期保持干淨。
2.定期測量錫面的溫度﹐及時調節﹐監控熱電偶測量的准確度。
四﹑簡單的故障處理﹕
3.如果溫度測量值和溫度設定值偏差過高時﹐或溫度測量值與實際爐內溫度偏差過高時(10-20度)。請進行自整定操作﹐按移位“*”鍵不放三秒鐘溫控器就自動進入自整定狀態。顯示
溫度設定值 溫度設定值
這兩個字幕會不停的交叉閃爍﹐直到20-40分鐘自整定結束時﹐正常的顯示您所需設定的溫度。
4.溫差補償﹕如果溫度測量值與實際爐內溫度經過自整定后還是偏差過高時﹐請用此功能來校正﹐
一﹑操作說明﹕
1.將電源開關打開﹐加熱指示燈亮﹐表示工作正常。
2.通過面板操作設定所需溫見參數設定)。
4.溫度達到設定溫度約需30-40分鐘。
5.待錫完全熔化后﹐穩定在設定溫度﹐然后用溫度計測量錫面的中心溫度﹐如果錫面溫度與顯示溫度有差異﹐采用溫度補償來設定調節(見參數設定)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
WS-300锡炉相关介绍【产品厂家：】深圳市力德信合科技有限公司
产品参数：
WS-300波峰焊机控制面板介绍
序号 名称
功用
1 预热1区温度操作面板 设定、调节预热1区温度
2 预热2区温度操作面板 设定、调节预热2区温度
3 预热3区温度操作面板 设定、调节预热3区温度
4 锡炉时间设定操作面板
锡炉开/关机时间设定 5 照明开关 提供锡炉内的照明 6 电源开关 控制整个锡炉的电源 7 预热开关 控制3个预热区的工作
8 链条运输速度调节钮 调节链速快慢 9
锡炉温度设定面板 设定要求温度 10 输送带开关 控制输送带工作 11 连喷开关 控制助焊剂喷头连续工作 12 冷却开关 控制过炉后PCB 板的冷却
13 波峰2开关 控制波峰2工作 14 锡炉开关 控制锡炉工作 1 2
3
8
4
9
10 5 6
11 12
7
13
15
14
WS-300波峰焊机操作指导书
时间设定：
按下【时钟】按钮，回到主界面；
按下【设定】按钮，进入设定界面；每1组设定时间包括两个时间（on/off）；
按下【星期】按钮，进入时间设定星期选择界面；分别出现周一到周日、周
一到周五、周六、周日4个可选择预设定星期；
按下【时】按钮，进入时间设定小时选择界面；
按下【分】按钮，进入时间设定分钟选择界面；
按下【清除】按钮，清楚当前显示的设定时间；
按下【开/自动/关】按钮，显示屏上会出现ON、ON AT、OFF、OFF AT，分
别代表正常运行、按设定时间运行、正常关机、按设定时间关机；
波峰设定：
【MODE】：主界面
【RUN】：运行
【ENTER】：进入
【STOP/RESET】：停止
【▲】：调大
【】：调小
旋钮：频率设置
一般控制波峰高度超过运行中的PCB板板厚2/3；
开机步骤：
1.一次按下【电源】开关、【锡炉】开关、【预热】开关、【运输】开关、【冷却】开关、【波峰2】开关；当PCB 板板底有贴片时，再按下【波峰1】；当需要打开锡炉拉窗，检查工作时，打开【照明】开关；
2.检查助焊剂喷头处是否堵塞，助焊剂是否正常喷出；如堵塞需用酒精擦洗喷头；如喷雾不均匀需调节助焊剂浓度按钮；
3.调节链条宽度、链速、倾角；根据PCB板宽度/长度适当调节链条宽度；焊接轨道倾角控制在5°—8°；根据实际情况调节链速，保证PCB板平稳通过锡炉且上锡时间在3sec-5sec；
4.锡炉温度控制在270℃±5℃；3段预热温度分别控制在110℃、120℃、130℃；
5.调整波峰高度；根据PCB板底元件脚长调整链条高度，使PCB板刚好能通过；波峰高度控制在超出运行中的PCB板板面厚度的2/3；
6.检查OK后过板；
关机步骤：
1.机内无板；
2.关闭所有功能按钮；
3.设置次日开机时间和关机时间；
4.做好机器维护保养，并做好记录；
WS-300波峰焊机维护保养指导书
设备维护保养：
每日必做：
1.喷雾区助焊剂残留的清理；
2.锡槽里的锡渣清理；
3.表面的擦拭；
4.锡炉旁边地面的清扫；
5.喷头的清洗；
每周必做：
1.链条洗爪装置的清理；
2.链条链爪的校正；
3.预热区石英板上的残留清扫；
4.锡槽过滤网的清理；
5.链条感应开关的校正；
6.链条传送轴加油。
每月必做：
1.波峰马达的轴承加注黄油；
2.各传送位置加润滑油；
3.助焊剂排风清理与锡槽排风管的清扫；
4.各温度感应器的校正；
5.检查各气管是否漏气；
6.链速的校正。
每年必做：
1.锡炉整体排风系统的清理；
2.每个传送马达内加注润滑油；
3.排查所以电气系统。
令外：每2-3个月将、锡炉内的波峰部位全部拆开，将里面的残留锡清理干净；
每半年至一年把锡炉里的锡全部清出来，清洗干净锡炉的每个部件，再装上每个部件，加新的锡条。
附：异常处理：
1.当锡炉出现上锡异常时，应立即停止过板，并通知相关技术人员商讨解决方案；解决不了的应及时向相关负责人如实汇报；
2.当锡炉出现重大异常，应立即停止过板，停止锡炉，及时如实的向相关负责人汇报，并阐述自己的看法；
常见上锡质量不好的原因：
1.炉温达不到要求，波峰停止工作；
2.助焊剂喷雾不均匀容易产生漏焊、缺焊、连锡；
3.锡渣过多，导致上锡不均匀，容易产生漏焊；
4.预热温度不够也是影响焊接质量的原因之一；
5.焊接轨道倾角的合理也是影响上锡质量的原因之一；
6.含铜量超标容易产生连锡；
7.波峰高度不合理，容易产生漏焊、缺焊；过高的波峰容易产生的锡渣；
8.链条高度不合理，容易产生高件、掉板；
维护人员建议：。
