螺丝尺寸及扳手对照表 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】

一、公制内六角螺栓与尺寸对照表:内六角螺栓==对应内六角扳手尺寸M3←→M4←→3 M5←→4 M6←→5 M8←→6 M10←→8 M12←→10 M14←→12 M16←→14 M18←→14 M20←→17 M22←→17攻螺纹底孔的计算:

脆性材料(铸铁、青铜等):钻孔直径d0=d(螺纹外径)(螺距)

塑性材料(钢、紫铜等):钻孔直径d0=d(螺纹外径)-p(螺距)?

二、的型号比螺丝的型号下多少?

比如6#内六角扳手用来拧M8的内六角螺丝?

4#←→M5

5#←→M6

6#←→M8

8#←→M10

10#←→M12

12#←→M14,M16

14#←→M16,M20

17#←→M20

19#←→M24

22#,←→M30

27#←→M36

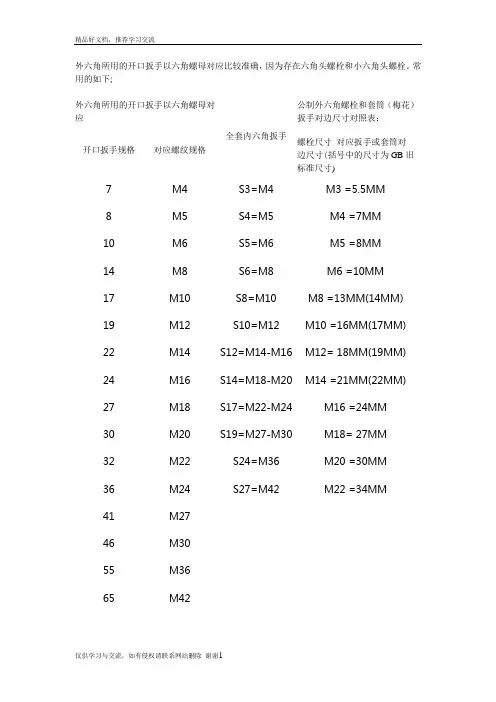

三、外六角所用的开口扳手以六角螺母对应比较准确,因为存在六角头螺栓和小六角头螺栓。

常用的开口扳手规格为:7、8、10、14、17、19、22、24、27、30、32、36、41、46、55、65;

对应螺纹规格为:M4、M5、M6、M8、M10、M12、M14、M16、M18、M20、M22、

M24、M27、M30、M36、M42

全套内六角扳手中最小规格为3,其对应关系为S3=M4、S4=M5、S5=M6、S6=M8、S8=M10、S10=M12、S12=M14-M16、S14=M18-M20、S17=M22-M24、S19=M27-M30、S24=M36、S27=M42。

攻丝前螺纹底孔直径的计算方法:对于脆性材料按照基本尺寸螺距,对于塑性材料按照螺纹基本尺寸-螺距+。脆性材料在攻丝时为纯切削状态,底孔尺寸为螺纹

牙底圆直径,塑性材料在攻丝时由于材料受力后产生塑性变形,材料会向螺纹小径移动,因此底孔应该适当加大。对于M6以下的螺纹孔,不分材料性质,统一按基本尺寸-螺距.钻孔一般用螺栓大径D减去螺距.

四、公制外六角螺栓和套筒(梅花)扳手对边尺寸对照表:

螺栓尺寸对应扳手或套筒对边尺寸

M3←→

M4←→7MM

M5←→8MM

M6←→10MM

M8←→13MM(14MM)

M10←→16MM(17MM)

M12←→18MM(19MM)

M14←→21MM(22MM)

M16←→24MM

M18←→27MM

M20←→30MM

M22←→34MM

括号中的尺寸为GB旧标准尺寸。
