光伏建筑一体化设计原则

合集下载

光伏建筑一体化(三)

光伏建筑一体化(三)
如果选用12V/100Ah 的蓄电池,那么需要该蓄电池2 串 联×4 并联 = 8 个。

蓄电池容量设计的基本方法:②设计修正 以上给出的只是蓄电池容量的基本估算方法,在实际情况中还有很多性能参数会对蓄电池容 量和使用寿命产生很大的影响。为了得到正确的蓄电池容量设计,上面的基本方程必须加以 修正。 对于蓄电池,蓄电池的容量不是一成不变的,蓄电池的容量与两个重要因素相关:蓄电池的 放电率和环境温度。 首先,我们考虑放电率对蓄电池容量的影响。蓄电池的容量随着放电率的改变而改变,随着 放电率的降低,蓄电池的容量会相应增加。这样就会对我们的容量设计产生影响。进行光伏 系统设计时就要为所设计的系统选择在恰当的放电率下的蓄电池容量。通常,生产厂家提供 的是蓄电池额定容量是10 小时放电率下的蓄电池容量。但是在光伏系统中,因为蓄电池中 存储的能量主要是为了自给天数中的负载需要,蓄电池放电率通常较慢,光伏供电系统中蓄 电池典型的放电率为100~200 小时。
通常可将光伏系统安装地点的最大连续阴雨天 天。不是很严格的系统通常是指用户可以稍微调节一下负载需求从而适应恶劣天气
带来的不便,而严格系统指的是用电负载比较重要,例如常用于通信、导航或者重 要的健康设施,如医院、诊所等。此外还要考虑光伏系统的安装地点,如果在很偏 远的地区,必须设计较大的蓄电池容量,因为维护人员要到达现场需要花费很长时 间。
蓄电池生产商一般会提供相关的蓄电池温度-容量修正曲线。在该曲线上可以 查到对应温度的蓄电池容量修正系数,除以蓄电池容量修正系数就能对上述 的蓄电池容量初步计算结果加以修正。上面是一个典型的温度-放电率-容 量变化曲线。

因为低温的影响,在蓄电池容量设计上还必须要考虑的一个因素就是修正蓄电池的最 大放电深度以防止蓄电池在低温下凝固失效,造成蓄电池的永久损坏。铅酸蓄电池中 的电解液在低温下可能会凝固,随着蓄电池的放电,蓄电池中不断生成的水稀释电解

太阳能光伏建筑一体化的设计要点

太阳能光伏建筑一体化的设计要点

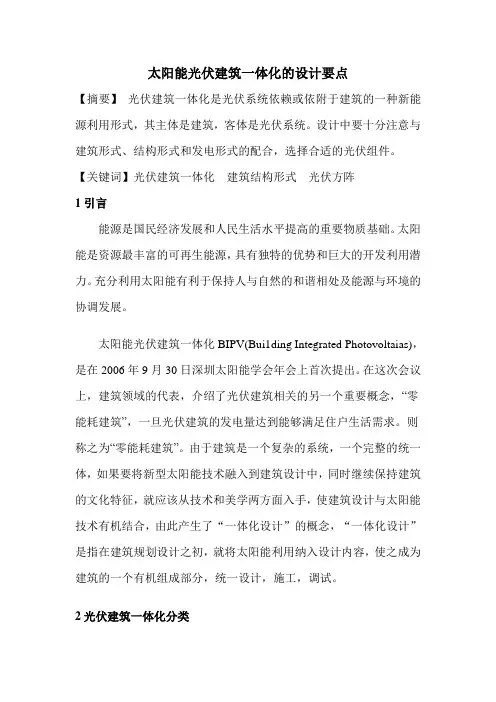

太阳能光伏建筑一体化的设计要点【摘要】光伏建筑一体化是光伏系统依赖或依附于建筑的一种新能源利用形式,其主体是建筑,客体是光伏系统。

设计中要十分注意与建筑形式、结构形式和发电形式的配合,选择合适的光伏组件。

【关键词】光伏建筑一体化建筑结构形式光伏方阵1引言能源是国民经济发展和人民生活水平提高的重要物质基础。

太阳能是资源最丰富的可再生能源,具有独特的优势和巨大的开发利用潜力。

充分利用太阳能有利于保持人与自然的和谐相处及能源与环境的协调发展。

太阳能光伏建筑一体化BIPV(Bui1ding Integrated Photovoltaias),是在2006年9月30日深圳太阳能学会年会上首次提出。

在这次会议上,建筑领域的代表,介绍了光伏建筑相关的另一个重要概念,“零能耗建筑”,一旦光伏建筑的发电量达到能够满足住户生活需求。

则称之为“零能耗建筑”。

由于建筑是一个复杂的系统,一个完整的统一体,如果要将新型太阳能技术融入到建筑设计中,同时继续保持建筑的文化特征,就应该从技术和美学两方面入手,使建筑设计与太阳能技术有机结合,由此产生了“一体化设计”的概念,“一体化设计”是指在建筑规划设计之初,就将太阳能利用纳入设计内容,使之成为建筑的一个有机组成部分,统一设计,施工,调试。

2光伏建筑一体化分类根据光伏方阵与建筑结合形式的不同,BIPV可分为两大类:一类是光伏方阵与建筑的结合。

将光伏方阵依附于建筑物上,建筑物作为光伏方阵载体,起支承作用。

另一类是光伏方阵与建筑的集成。

光伏组件以一种建筑材料的形式出现,光伏方阵成为建筑不可分割的一部分。

如光电屋顶、光电幕墙和光电采光顶等。

光伏方阵与建筑的结合是一种常用的BIPV形式,特别是与建筑屋面的结合。

光伏方阵与建筑的集成是BIPV的一种高级形式,它对光伏组件的要求较高。

光伏组件不仅要满足光伏发电的功能要求同时还要兼顾建筑的基本功能要求。

常见的与建筑结合的安装方式3建筑设计要点光伏建筑一体化是光伏系统依赖或依附于建筑的一种新能源利用形式,其主体是建筑,客体是光伏系统。

BIPV建筑一体化设计方案

BIPV建筑一体化设计方案

BIPV建筑一体化设计方案L1BIPV建筑一体化设计要点光电建筑一体化的设计首先也必须满足整体区域的建筑设计原则,光电建筑一体化将太阳能光伏系统/组件作为建筑的一部分,对建筑物的建筑效果与建筑功能带来一些新的影响,作为与建筑结合或集成的建筑新产品,光电建筑一体化对光伏系统及组件提出了如下新的要求:①.光伏阵列的布置要求光伏阵列的布置应尽可能地朝向太阳光入射的方向;光伏阵列的布置要方便设备选型,使其接近标准组件的电学性能,满足电学要求;②.建筑的美学要求光电建筑一体化首先是一个建筑,是建筑师的艺术品,应满足一定的美学要求,用于光电建筑一体化的光伏组件,因为其安装朝向与部位的要求,在不可能作为建筑外装饰主要材料的前提下,光伏组件的颜色与质感需与整座建筑协调;③.光伏阵列的力学要求当光伏组件与建筑集成使用时,光伏组件是一种建筑材料,需满足建筑的安全性与可靠性,不但要通过IEC61215的检测,满足抗冰雹冲击的要求,还要有一定的抗风压要求,具有一定的韧性,在风荷载作用时能有一定的变形,特别是用作玻璃幕墙面板和采光顶面板的光伏组件,有更高的力学性能;④.建筑隔热隔声的要求普通光伏组件一般只有4mm厚,不能满足隔热隔声的要求,能够将普通光伏组件作成中空低辐射隔声节能玻璃;⑤.建筑釆光的要求为了提高效率,将电池片间距缩小到2~5mm,但光电建筑一体化要考虑到室内的采光要求,调整电池片间距到25mm左右,使其透光率在30%左右;⑥.安装方便的要求光电建筑一体化组件的安装要求要比普通组件的安装难度大很多,安装高度较高、安装空间较小,能够将光伏组件与结构作成单元式结构,进行专门的设计与生产;⑦.寿命的要求普通光伏组件的封装用的胶一般为EVA,使用寿命不到50年,不能与建筑同寿命,EVA发黄会影响建筑的美观与光伏系统的发电量,所以设计时选择PVB封装的光伏组件,PVB己经成熟应用于建筑用来夹胶玻璃的制作;因为光电建筑一体化系统中的连接线大多在幕墙立柱、横梁等密闭结构中,温度远远高于环境温度,不能采用普通的聚氯乙烯铜线,而应该选用光伏专用电线(双层交联聚乙烯铜线),电线的直径也要比普通系统大一些。

光伏建筑一体化设计原则

光伏建筑一体化设计原则

光伏建筑一体化设计原则建筑光伏一体化1. 生态驱动设计理念向常规建筑设计的渗透:建筑本身应该具有美学形式,而PV系统与建筑的整合使建筑外观更加具有魅力。

建筑中的pv板使用不仅很好的利用了太阳能,极大的节省了建筑对能源的使用,而且还丰富了建筑立面设计和立面美学。

BIPV设计应以不损害和影响建筑的效果、结构安全、功能和使用寿命为基本原则,任何对建筑本身产生损害和不良影响的BIPV设计都是不合格的设计。

2. 传统建筑构造与现代光伏工程技术和理念的融合;引入建筑整合设计方法,发展太阳能与建筑集成技术。

建筑整合设计是指将太阳能应用技术纳入建筑设计全过程,以达到建筑设计美观、实用、经济的要求。

BIPV首先是一个建筑,它是建筑师的艺术品,其成功与否关键一点就是建筑物的外观效果。

建筑应该从设计一开始,就要将太阳能系统包含的所有内容作为建筑不可或缺的设计元素加以设计,巧妙地将太阳能系统的各个部件融入建筑之中一体设计,使太阳能系统成为建筑组成不可分割的一部分,达到与建筑物的完美结合。

3.关注不同的建筑特征和人们的生活习惯;合适的比例和尺度:PV 板的比例和尺度必须与建筑整体的比例和尺度相吻合,与建筑的功能相吻合,这将决定PV板的分格尺寸和形式。

PV板的颜色和肌理必须与建筑的其他部分相和谐,与建筑的整体风格相统一例如,在一个历史建筑上,PV板集成瓦可能比大尺度的PV板更适合,在一个高技派的建筑中,工业化的PV板更能体现建筑的性格。

4.保温隔热的围护结构技术与自然通风采光遮阳技术的有机结合;精美的细部设计:不只是指PV屋顶的防水构造,而要更多关注的是具体的细部设计,pv板要从一个单纯的建筑技术产品很好的融合到建筑设计和建筑艺术之中。

5光伏系统和建筑是两个独立的系统,将这两个系统相结合,所涉及的方面很多,要发展光伏与建筑集成化系统,并不是光伏制作者能独立胜任的,必须与建筑材料、建筑设计、建筑施工等相关方面紧密配合,共同努力,才能成功。

建筑光伏一体化应用设计要点

建筑光伏一体化应用设计要点

建筑光伏一体化应用设计要点建筑光伏一体化是指将光伏发电产品作为建筑材料或构件,即光电建材,应用在建筑上的形式。

光电建材应用场景和形式多种多样,目前使用最广的是顶类产品,这是由于建筑屋顶接受光照范围大、人迹活动少,具备良好的应用条件。

建筑光伏一体化应用设计应当考虑建筑物的光照条件、建筑结构、使用功能、用电负荷等情况,结合建筑外观、结构安全、并网条件、发电效率、运行维护等因素进行设计。

l 发电系统是否并网首先应确认的是需要并网式发电系统还是独立式发电系统。

对于建筑光伏一体化项目而言,通常会选择在用户侧(或称配电侧)低压(400/220V)并入电网。

并网系统优势:● 电网公司不需要对系统进行监测和控制,灵活性相对更高;●符合“自发自用,余电上网”的原则,减缓公共电网高峰期用电压力,并且可以削峰填谷,创造更多经济效益。

●光伏系统的发电特征符合建筑用电习惯,在白天用电高峰期,恰巧是太阳辐照量大的时候,所发电量优先供负载使用,减少输送过程的电力损耗。

l 对光电建材的要求建筑光伏一体化技术的推广不仅减少了传统火力发电的高污染高能耗,还逐渐影响到未来建筑的外观形式,并赋予其发电的属性。

这就要求建筑光伏系统设备和材料必须符合建筑安全的规定,满足建筑功能的需求,在运输、安装、运维等环节保证产品的强度刚性和稳定程度,同时还要考虑与建筑风格的协调,新建建筑的光伏系统应与主体建筑同步设计施工和验收;对于既有建筑改造项目,还应对原建筑的结构和电气安全性进行评估。

l 设计注意事项在设计之初,需要对项目当地的气候条件进行调研,特别是多风多雨或其他常见气候灾害的地区,光电建材产品的选择和结构设计需要根据条件特殊处理,保证系统能够安全稳定地运行。

在整体屋面系统设计上,要注意周边环境的影响,避免来自例如周围绿植或景观设施的遮挡;同时还要考虑建筑本身的形体,避免在阴影处安装光伏产品。

对布置了光伏系统的位置要注意保护,防止人触碰发生意外,并且避开落水口、排烟口等位置。

光伏发电系统的建筑一体化设计

光伏发电系统的建筑一体化设计

光伏发电系统的建筑一体化设计随着可再生能源的日益重要,光伏发电作为一种清洁、可持续的能源解决方案,广泛应用于建筑领域。

光伏发电系统的建筑一体化设计,旨在将光伏组件融入建筑外观并最大化发电效率。

本文将探讨光伏发电系统建筑一体化设计的背景、关键原则和实施方法。

一、背景在传统的光伏发电系统中,光伏组件往往被单独安装在建筑物的屋顶或立面上。

虽然这种安装方式可以有效地利用太阳能,但却面临着审美和建筑一体性的挑战。

为了克服这些问题,光伏发电系统的建筑一体化设计应运而生。

二、关键原则光伏发电系统的建筑一体化设计需要遵循以下关键原则:1. 美观性:设计应注重光伏组件与建筑外观的和谐一致。

可以通过选择与建筑材料颜色相近或设计成与建筑形状相契合的光伏组件来实现。

2. 结构完整性:建筑一体化设计需要确保光伏组件的安装不会破坏建筑的结构完整性。

光伏组件应能够承受风、雨和其他自然灾害,不会对建筑造成损害。

3. 发电效率:在建筑一体化设计中,要将光伏组件的安装与建筑的日照条件相结合,以最大化发电效率。

须选择合适的安装角度和位置,使得光伏组件能够充分接收太阳辐射。

三、实施方法实现光伏发电系统的建筑一体化设计有多种方法可供选择。

以下是其中的几种常见方法:1. 玻璃幕墙:将光伏组件与玻璃幕墙结合,使光伏组件成为建筑立面的一部分。

这种设计不仅可以利用太阳能,还可以提供建筑的自然光照。

2. 太阳能瓦片:将太阳能电池片嵌入到屋顶瓦片中,使其看起来与传统的瓦片无异。

这种设计不仅保留了建筑的传统外观,还能够发电。

3. 阳台栏杆:在阳台栏杆上安装透明的光伏组件,使其与阳台栏杆完美融合。

这种设计可以利用建筑的垂直空间,同时满足光伏组件与建筑外观的统一。

4. 屋顶花园:利用屋顶花园的空间安装光伏组件,使其与植物和景观元素融为一体。

这种设计不仅可以发电,还可以提供绿色环境。

四、总结光伏发电系统的建筑一体化设计是将太阳能利用与建筑美学相结合的创新解决方案。

太阳能光伏与建筑一体化应用技术导则光伏建筑设计规范

太阳能光伏与建筑一体化应用技术导则光伏建筑设计规范

目次1 总则 (1)2 术语 (2)3 光伏系统设计 (4)3.1 一般规定 (4)3.2 系统分类 (4)3.3 系统设计 (5)3.4 系统接入电网 (7)4 光伏与建筑一体化设计 (9)4.1 一般规定 (9)4.2 规划设计 (9)4.3 建筑设计 (10)4.4 结构设计 (11)4.5 电气设计 (12)5 光伏系统安装和调试 (14)5.1 一般规定 (14)5.2 基座工程安装 (15)5.3 支架工程安装 (15)5.4 光伏组件工程安装 (16)5.5 光伏系统电气工程安装 (16)5.6 数据检测系统工程安装、调试 (17)5.7 系统工程检测、调试 (17)6 环保及卫生、安全、消防 (19)6.1 环保及卫生 (19)6.2 安全 (19)6.3 消防 (19)7 工程质量验收 (20)7.1 一般规定 (20)7.2 光伏系统测评 (21)8 运行管理与维护 (22)8.1 一般规定 (22)8.2 人员培训 (22)8.3 维护管理 (22)附录 A 子分项工程验收检查 (24)A.1 子分项工程验收记录 (24)A.2 子分项工程验收项目 (24)A.2.1 基座工程 (24)A.2.2 支架工程 (25)A.2.3 光伏组件工程 (26)A.2.4 系统电气工程 (28)1总则1.1.1为规范太阳能光伏系统在建筑中的应用,促进太阳能光伏系统与建筑一体化在市的推广,制定本导则。

1.1.2本导则适用于新建、改建和扩建的工业与民用建筑光伏系统工程,以及既有工业与民用建筑光伏系统工程的设计、施工、验收和运行维护。

1.1.3新建、改建和扩建的工业与民用建筑光伏系统设计应纳入建筑工程设计,统一规划、同步设计、同步施工、同步验收,与建筑工程同步投入使用。

1.1.4既有建筑安装光伏系统应按照建筑工程审批程序进行专项工程的设计、施工和验收。

1.1.5工业与民用建筑光伏系统设计除应符合本导则规定外,还应符合现行的国家、行业和浙江省有关标准的规定。

光伏建筑系统的原则与要求

光伏建筑系统的原则与要求

南昌航空大学Nanchang Hangkong University毕业设计(论文)题目:光伏建筑系统的原则与要求专业:光伏材料应用技术姓名:准考证号:指导教师:目录1【摘要】 (3)2 术语 (5)3光伏系统设计 (6)3. 1 一般规定 (6)3.2 系统分类 (6)3. 3 系统设计 (7)3.4 配电电气系统 (8)3.5 系统接入电网 (8)4.1 一般规定 (11)4.2 规划设计 (11)4.3 建筑设计 (11)4.4 结构设计 (13)4.5 建筑电气设计 (13)5 系统安装一般规定 (15)5.1 支架 (16)5.2 光伏组件 (16)5.3电气系统 (17)5.4 系统调试与检测 (17)6 环保、卫生、安全、消防 (18)6. 1 环护、卫生 (18)6. 2 安全 (18)6. 3 消防 (18)7 工程质量验收 (19)7.1 一般规定 (19)7.2 基础工程 (20)7.3 支架工程 (21)7.4 光伏组件及方阵工程 (21)7.5 逆变器 (23)7.6 系统电气工程 (23)7.7 系统检测、调试和试运行 (24)8 参考文献 (30)9 致谢 (31)1【摘要】为规范太阳能光伏系统在建筑中的应用,促进太阳能光伏系统与建筑一体化的推广,制定本规范。

本规范适用于新建、改建和扩建的工业与民用建筑光伏系统工程,以及在既有民用建筑上安装或改造已安装的光伏系统工程的设计、施工、验收和运行维护。

新建、改建和扩建的工业与民用建筑光伏系统设计应纳入建筑规划及建筑设计、建筑与光伏系统施工,同步验收。

在既有建筑上改造或安装光伏系统应按照建筑工程审批程序进行专项工程的设计、施工和验收。

工业与民用建筑光伏系统设计除应符合本规范外,还应符合国家现行有关标准规范的规定。

(1.工业建筑参照执行2.加上哪些工业建筑不适宜)【Abstract】For the specification of solar photovoltaic system in the application of building, promotion of solar photovoltaic systems and building integration promotion, development of this specification. This standard is applicable to the new construction, renovation and expansion of industrial and civil construction of photovoltaic systems engineering, as well as in the existing civil construction installation or renovation of installed PV systems engineering design, construction, acceptance and operation maintenance. New construction, renovation and expansion of industrial and civil building photovoltaic system design should be incorporated into the building architectural design and planning, architecture and system construction, synchronous acceptance.In the existing building reformation or install photovoltaic system should be in accordance with the construction project examination and approval procedures for special engineering design, construction and acceptance. Industrial and civil building photovoltaic system design should be in compliance with this code, shall also comply with the existing national standards requirements. (the 1 industrial building with reference to the implementation of2 plus what industrial building unsuitable)2 术语光伏电池 PV cell将太阳辐射能直接转换成电能的一种器件,也称太阳电池(solar cell)。

光伏建筑一体化的设计要素

光伏建筑一体化的设计要素
关于这个项目的“小局”设计则体现在“D u m m y ”及 “Mod el”的设计。在顶部与阳光板、屋脊交接处,曲面与曲(斜)
面相交,出现了相当多的多边形分格,为了室内效果统一,采用 了切割的异形电池板,但不参与系统发电,仅作为装饰。
载;如果尺寸为 1.3m × 1.1m 的电池直接作为面板材料使用,可 以承受 1. 85 kN /m 2 的平面外荷载。而沿海建筑或超高层建筑超 过以上风荷载的情况很多。因此,不可盲目的直接将非晶硅薄膜 电池作为建筑材料使用。
随着全世界对可再生能源的研究、应用、推广,当今新能 源时代已经步入高速发展的黄金时期,而太阳能光伏发电作为 未来可再生能源领域的主导能源,我们已经将其成功的应用到 了建筑领域,这就是光伏建筑一体化。20 09 年 3 月国家财政部 及住房和城乡建设部发布的“阳光屋顶计划”,对光伏建筑的发 展犹如一剂强心针,不仅仅为光伏产业带来了春天,也为绿色建 筑注入了动力。
设计时我们采用专业生态环境分析软件(ecotect )对建筑 所处环境模拟分析,合理布置电池板,使电池板始终在太阳的 “光芒”下。分析时对系统所处位置采用按春分、夏至、秋分、冬 至四个时间点。冬至、夏至是太阳的南北回归线,对于地球来说 是太阳运行距离最远的两个端点,如果建筑在这两个时间点上 不被遮挡,那么我们布置的电池板将会长年接受阳光的照耀。比 如以下截图是对于呼和浩特东站的遮挡分析(图中蓝色部分为 光伏电池板):
结构安全性设计
任何一种材料与建筑结合的时候,都必须考虑其安全性能。 当光伏电池作为一种建筑围护材料时,我们必须首先对其强度 和刚度做详细的分析检查。
对于非晶硅薄膜电池,我们都知道其基片为T CO 玻璃(即 附有透明导电氧化物薄膜的玻璃),也就是说非晶硅薄膜电池在 结构上其实就是 3.2mm(TCO 浮法玻璃)+0.76PVB+3.2mm 钢 化玻璃。夹胶玻璃在承担平面外荷载时,内外两片玻璃将通过刚 度分配法进行荷载分配,在内外玻璃厚度相同的情况下,它们将 各自承受一半的荷载。因此,在超过极限荷载的情况下,外片浮 法玻璃将会首先破损。通过计算,如果尺寸为 1.245m × 0.635m 的电池直接作为面板材料使用,可以承受 2.4k N/m2 的平面外荷

光伏建筑一体化融合理念和光伏系统设计要点

光伏建筑一体化融合理念和光伏系统设计要点

光伏建筑一体化融合理念和光伏系统设计要点摘要:光伏建筑一体化(building integrated photovoltaic, BIPV)将光伏组件或光伏构件等有光伏发电功能的建材与建筑集成满足建材的热工、抗震、抗腐蚀、抗风等各项要求,通过合理设计,实现光伏系统与建筑的融合,从而提升建筑的品质。

光伏建筑无须额外占用土地,可减少输配电网络的能源损耗,推动能源革命。

下面,文章就光伏建筑一体化融合理念和光伏系统设计要点展开论述。

关键词:光伏建筑;一体化融合;光伏系统设计引言近年来,国内BIPV技术发展迅速,成为光伏技术应用的重要方向。

已经发布的有关光伏建筑政策、技术规范和标准大大促进了光伏系统在建筑上的应用。

但是相比常规的光伏地面电站,建筑光伏系统的应用有不同的特点和要求。

光伏建筑的光伏系统应与建筑协调统一设计,以降低安装、运行成本,提高安全可靠性,提高光伏系统的效益。

1光伏建筑一体化相关概述光伏和建筑的结合方式主要为光伏组件与建筑相结合、光伏器件与建筑相结合两种形式。

光伏建筑一体化中,可应用于建筑的光伏组件需要具备发电、建材两种功能,应从光伏组件和建材两方面进行考虑。

1.1 太阳能电池组件太阳能光伏发电根据“光生伏特效应”,进一步将太阳能转化成为电能,太阳能电池的雏形最早出现在美国贝尔实验室单晶硅太阳能的报道中,早期的太阳能主要应用于航空航天领域。

太阳能电池经过迭代升级已经研发出晶硅电池、砷化镓电池、铜铟镓硒薄膜电池、碲化镉薄膜电池、染料敏化电池、钙钛矿电池等。

晶硅电池主要受益于半导体产业的发展,目前是我国市场上的主流产品。

碲化镉薄膜电池开始陆续小规模的进行生产,为建筑电池组件在种类和数量方面提供了较多的选择。

应用建筑类光伏电池组件时,无特殊限定,可根据电池的特点及建筑物的实际情况,进一步设计光伏电池组件的形状、颜色、透明程度、接线盒的安装等,以满足建筑的实际需求。

1.2 建材需求作为建筑材料使用的光伏电池组件,应满足建筑行业的相关标准要求。

太阳能建筑一体化标准

太阳能建筑一体化标准

太阳能建筑一体化标准太阳能建筑一体化是指将太阳能利用技术与建筑设计相结合,实现建筑自身的能源供应和利用。

随着人们对可持续发展的关注和对能源资源的日益紧张,太阳能建筑一体化越来越受到关注。

为了规范和推动太阳能建筑一体化的发展,制定太阳能建筑一体化标准显得尤为重要。

首先,太阳能建筑一体化标准需要明确太阳能利用技术在建筑中的应用范围和要求。

这包括太阳能光伏发电系统、太阳能热利用系统等技术的选用和设计原则,以及在建筑中的布局和安装要求。

标准需要对太阳能利用技术的性能指标、安全要求、可靠性要求等进行规定,确保太阳能建筑一体化系统的稳定运行和安全使用。

其次,太阳能建筑一体化标准需要规范建筑设计中的太阳能利用要求。

这包括建筑朝向、采光设计、遮阳设计等方面的规定,以确保建筑能够最大限度地利用太阳能资源,提高能源利用效率。

同时,标准还需要对建筑外墙、屋顶等部位进行规范,以适应太阳能利用设备的安装和使用要求。

另外,太阳能建筑一体化标准还需要考虑建筑与太阳能系统的协同性。

这包括建筑结构与太阳能设备的结合方式、建筑材料对太阳能利用的影响等方面的规定,以确保建筑和太阳能系统能够良好地协同工作,提高整体能源利用效率。

此外,太阳能建筑一体化标准还需要考虑建筑与太阳能系统的维护和管理要求。

这包括太阳能系统的日常维护、故障处理、性能监测等方面的规定,以确保太阳能建筑一体化系统能够长期稳定、安全地运行,延长设备的使用寿命,降低维护成本。

总的来说,太阳能建筑一体化标准的制定对推动太阳能建筑一体化的发展具有重要意义。

通过规范太阳能利用技术的应用、建筑设计中的太阳能利用要求、建筑与太阳能系统的协同性,以及建筑与太阳能系统的维护和管理要求,可以促进太阳能建筑一体化技术的推广应用,提高建筑能源利用效率,推动建筑行业向着更加可持续、环保的方向发展。

因此,各相关部门应积极参与太阳能建筑一体化标准的制定,推动太阳能建筑一体化技术的发展,为建筑行业的可持续发展做出贡献。

光伏建筑一体化 标准

光伏建筑一体化 标准

光伏建筑一体化标准一、光伏组件设计标准1.组件效率:应考虑建筑设计、地理位置、气候条件等因素,以达到最优的光伏转换效率。

2.组件封装:应选择耐候性好、抗磨损、抗腐蚀、不易老化的封装材料,以增加组件的使用寿命。

3.组件安全性:应遵循国家相关规定,保证组件在各种环境条件下的安全性能。

4.组件设计应考虑维修和回收:设计时应考虑组件的维修和回收,方便后期维护和降低环境污染。

二、光伏组件连接与安装标准1.连接方式:组件应采用串并联方式连接,确保电流和电压的稳定性和安全性。

2.安装位置:应选择建筑物的合适位置,如屋顶、墙面等,以充分利用太阳能资源。

3.固定方式:组件应采用可靠的固定方式,防止风力等外力影响,保证结构稳定性和安全性。

4.线路布局:组件连接线路应合理布局,避免线路损耗和安全隐患。

三、光伏系统电气安全标准1.系统接地:应设置合理的接地方式,防止雷击等对系统造成的损害。

2.过载保护:系统应设置过载保护功能,防止负载过载对系统和设备造成的损害。

3.短路保护:系统应设置短路保护功能,防止短路对系统和设备造成的损害。

4.雷电防护:系统应考虑雷电防护措施,防止雷击对系统和设备造成的损害。

四、光伏系统效率与性能测试标准1.测试条件:应在标准测试条件下对系统的效率和性能进行测试,以保证测试结果的可靠性。

2.测试设备:应使用符合国家相关标准的测试设备进行测试。

3.测试方法:应遵循相关规定和标准,采用科学的测试方法进行测试。

4.数据处理:应对测试数据进行处理和分析,得出准确的测试结果。

五、光伏组件与建筑一体化设计规范1.设计原则:应遵循建筑美学原则和节能环保理念,使光伏组件与建筑完美融合。

2.材料选择:应选择与建筑相协调的材料和颜色,以增强整体美观度。

3.结构设计:应考虑建筑结构和气候条件等因素,进行合理的结构设计。

4.安全性能:应确保光伏组件与建筑的一体化设计不影响建筑的安全性能和使用寿命。

光伏建筑一体化的设计方案

光伏建筑一体化的设计方案

光伏建筑一体化的设计方案一、简介 (2)二、光伏建筑一体化原理 (3)()太阳电池原理 (3)(―)光伏发电系统原理 (3)三、光伏建筑一体化BIPV (4)(一)光伏与建筑相结合的形式 (5)(四)光伏系统与建筑墙体相结合 (7)(五)建筑与光伏组件的结合 (7)(六)光伏组件与玻璃幕墙相结合 (8)(七)光伏组件与遮阳板的结合 (9)(八)光伏组件与屋顶瓦板相结合 (9)(九)光伏组件与窗户及采光顶相结合 (9)四、光伏建筑一体化的发展前景 (9)五、总结 (10)光伏建筑一体化的设计一、简介太阳能光伏建筑一体化(BIPV)系统,是应用太阳能发电的一种新概念,简单地讲就是将太阳能光伏发电阵列安装在建筑的围护结构外表来提供电力。

这和系统有诸多优点,如有效利用建筑外表面、无需额外用地或者加建其他设施、节约外饰材料(玻璃幕墙等)、外观更有魅力、缓解电力需求、降低夏季空调负荷、改善室内热环境等。

光伏建筑一体化系统是目前世界上大规模利用光伏技术发电的重要市场,一些发达国家都将光伏建筑一体化作为重点项目积极推进。

近年来,国外推行在用电密集的城镇建筑物上安装光伏系统,并采用与公共电网并网的形式,极大地推动了光伏并网系统的发展,光伏与建筑一体化已经占据了整个太阳能发电量的最大比例。

光伏应用技术作为一种新型的技术,在建筑学上已经成为一种新的可行的选择。

光伏应用技术利用太阳光这种巨大的可再生能源来产生电力,其光伏转换构件既可以安装在建筑物上,又可以作为多功能建筑材料构成实际的建筑物部件,光伏建筑的产生是建筑物设计领域超越能源意识的新型设计意识,对人类生态环境起着重要作用。

光伏并网和建筑一体化的发展,标志着光伏发电由边远地区向城市过渡,由补充能源向替代能源过渡,人类社会向可持续发展的能源体系过渡。

太阳能光伏发电将作为最具可持续发展特征的能源技术进入能源机构其比例将愈来愈大并成为能源主体构成之一。

二、光伏建筑一体化原理(一)太阳电池原理半导体根据导电机理的不同可分为P型半导体和N型半导体。

光伏建筑一体化设计标准

光伏建筑一体化设计标准

光伏建筑一体化设计标准一、一般规定1.光伏建筑的规划设计应根据建设地点的地理气候及太阳能资源条件等因素,统筹确定建筑的布局、朝向、间距、群体组合和空间环境,满足光伏系统设计和安装的技术要求;2.光伏系统应结合建筑的功能、外观安装场地以及周围环境条件,合理选择光伏组件的类型、色泽及安装位置,不得影响安装部位的建筑功能,外观应与建筑统一协调,使之成为建筑的有机组成部分,同时兼顾建筑力学、电学、美学性能。

3.光伏系统设计应与建筑设计建筑结构设计等相关专业密切配合,共同确定光伏系统各组成部分在建筑中的位置。

4.安装在建筑各部位或直接构成建筑围护结构的光伏组件应满足该部位的使用功能、结构安全电气安全及建筑节能等要求。

5.在既有建筑上增设或改造光伏系统,应进行建筑结构安全及使用功能、建筑电气安全的复核,并满足光伏组件所在建筑部位的防水、防火、防雷、防静电等相关功能要求和建筑节能要求。

6.安装光伏组件的建筑部位,应设置防止光伏组件损坏、坠落的安全防护措施。

7.建筑设计应为光伏系统的安装使用检修和更换等提供必要的承载条件和空间。

二、规划设计1.安装光伏系统的建筑主要朝向宜为可获取光伏发电量最大的朝向。

2.安装光伏系统的建筑不应降低建筑本身或相邻建筑的建筑日照标准。

3.应合理规划光伏组件的安装位置,避免遮挡投射到光伏组件上的阳光。

4.应对光伏构件可能引起的光污染进行预测并采取相应的措施。

三、建筑设计1.光伏系统各组成部分在建筑中的位置应合理确定,并满足其所在部位的建筑防水、排水、雨水、隔热及节能、美观等功能要求。

2.建筑设计应为光伏系统提供安全的安装条件在安装光伏组件的部位采取安全防护措施。

3.安装的光伏组件不应跨越建筑变形缝。

4.光伏组件的安装应保持通风降温。

5.光伏组件布置在建筑平屋面上时,应符合以下要求:5.1采用建材型光伏组件和构件型光伏组件时,应保障屋面排水通畅;5.2普通型光伏组件安装支架可采用固定式或可调节式安装支架;5.3普通型光伏方阵中光伏组件的间距应满足冬至日上午9:00至下午15:00不遮挡太阳光的要求;5.4光伏组件的基座与结构层相连时,防水层应包到支座和金属埋件的上部,并在地脚螺栓周围作密封处理:在屋面防水层上安装光伏组件时,其支架基座下部应增设附加防水层;5.5光伏组件宜按最佳倾角布置,并应考虑设置维修通道与人工清洗设施,通道最小宽度宜为500mm;5.6光伏组件周围屋面、检修通道、屋面出入口和光伏方阵之间的人行通道上部应铺设屋面保护层;5.7光伏组件的引线穿过屋面处应预埋防水套管,并作防水密封处理。

光伏建筑一体化设计原则

光伏建筑一体化设计原则

光伏建筑一体化设计原则随着可再生能源的快速发展,光伏建筑一体化设计成为一种热门的研究和应用领域。

光伏建筑一体化设计旨在将光伏发电系统与建筑物的设计融为一体,既满足建筑的功能需求,又充分利用太阳能资源,实现可持续发展。

本文将介绍光伏建筑一体化设计的原则和要点。

1. 建筑与光伏系统的协同设计光伏建筑一体化设计要求在建筑设计的初期阶段就将光伏系统考虑进去,与建筑形成协同设计。

建筑师和光伏工程师应该在项目的早期阶段共同制定设计方案,确保光伏系统的布局和建筑结构的安全性和美观性相协调。

2. 光伏系统的整合方式光伏建筑一体化设计有多种方式,包括屋顶光伏板、幕墙光伏板、阳台光伏板等。

在选择整合方式时,需要考虑建筑的功能需求、光伏系统的发电效率和美观性。

同时,还需要充分考虑光伏系统的安装和维护便捷性,确保光伏系统的稳定运行。

3. 光伏系统的布局和朝向光伏系统的布局和朝向对发电效率有着重要影响。

一般来说,南向的光伏板能最大程度地吸收太阳辐射,提高发电效率。

然而,在实际建筑中,由于建筑形状、阴影等因素的限制,南向布局并不总是可行的。

因此,在光伏建筑一体化设计中,需要综合考虑建筑的朝向、阴影遮挡等因素,合理确定光伏板的布局和朝向,以提高光伏系统的发电效率。

4. 光伏系统与建筑外观的融合光伏建筑一体化设计要求光伏系统与建筑外观的融合,以保持建筑的美观性。

在选择光伏板的颜色、材料和形状时,需要与建筑整体风格相匹配。

同时,还可以通过设计特殊形状的光伏板,如曲面光伏板、透明光伏板等,使光伏系统与建筑外观更加和谐统一。

5. 光伏系统的性能监测与维护光伏建筑一体化设计不仅仅是将光伏系统与建筑融为一体,还需要确保光伏系统的性能监测和维护。

在设计阶段就需要考虑监测设备的安装位置和维护通道的设置,以便实时监测光伏系统的发电情况和性能。

同时,还需要制定定期检查和维护计划,保证光伏系统的长期稳定运行。

6. 光伏建筑的经济性和环境效益光伏建筑一体化设计不仅可以为建筑提供一定的电力需求,还可以将多余的电力出售给电网,实现经济效益。

太阳能光伏与建筑一体化应用技术规程

太阳能光伏与建筑一体化应用技术规程

太阳能光伏与建筑一体化应用技术规程太阳能光伏与建筑一体化应用技术规程___________________________________随着全球变暖的趋势,各国都加强了对可再生能源的投资,以减少碳排放,而太阳能光伏则是最重要的一种可再生能源之一。

为了实现全球可再生能源的发展,各国政府着手建立和完善有关的政策和法规,其中包括《太阳能光伏与建筑一体化应用技术规程》。

一、《太阳能光伏与建筑一体化应用技术规程》简介《太阳能光伏与建筑一体化应用技术规程》是中华人民共和国住房和城乡建设部制定的太阳能光伏与建筑一体化应用技术规范,旨在促进太阳能光伏与建筑一体化应用技术的安全、高效、可靠、可持续发展。

该规范对太阳能光伏与建筑一体化应用技术的选择、设计、施工、安装、调试、运行、维修以及安全监测等进行了详细的规定。

二、《太阳能光伏与建筑一体化应用技术规程》的内容1. 选择:太阳能光伏与建筑一体化应用的选择,要考虑到地理位置、气候条件、可利用的太阳能资源量以及实际需求等因素;2. 设计:太阳能光伏与建筑一体化应用的设计,要考虑到太阳能光伏装置安装位置、数量、尺寸以及布置形式;3. 施工:太阳能光伏与建筑一体化应用的施工,要遵循国家标准的相关要求,保证施工工艺的合理性和正确性;4. 安装:太阳能光伏与建筑一体化应用的安装,要考虑到太阳能光伏装置与建筑物之间的关系,以及太阳能光伏装置安装时的力学性能;5. 调试:太阳能光伏与建筑一体化应用的调试,要检查太阳能光伏装置是否正常工作,以及整体电气连接是否正常;6. 运行:太阳能光伏与建筑一体化应用的运行,要保证太阳能光伏装置运行效率,以及安全可靠的运行;7. 维修:太阳能光伏与建筑一体化应用的维修,要保证太阳能光伏装置的正常使用;8. 安全监测:太阳能光伏与建筑一体化应用的安全监测,要保证太阳能光伏装置使用过程中的安全性。

三、《太阳能光伏与建筑一体化应用技术规程》对太阳能光伏发展的意义《太阳能光伏与建筑一体化应用技术规程》对于促进我国太阳能光伏产业可持续发展具有重要意义。

光伏建筑一体化设计原则

光伏建筑一体化设计原则

光伏建筑一体化设计原则光伏建筑一体化设计是指将太阳能光伏发电系统融入到建筑的设计中,以实现能源的高效利用和建筑的绿色环保。

它不但可以为建筑提供电力,还可以通过建筑本身的特点,最大限度地发挥太阳能的利用效果。

在光伏建筑一体化设计中,有一些原则需要遵循和注意。

首先,充分利用建筑的自然条件。

在光伏建筑一体化设计中,应充分利用建筑的朝向、倾斜角度、高度等自然条件,以最大限度地接收太阳能。

例如,建筑在选择朝向时,应选择南向以获得最多的阳光照射;建筑的倾斜角度应尽量使光伏面板与太阳光垂直,以提高能源转化效率;建筑的高度应考虑到周围遮挡物的影响,尽量避免遮挡光照。

其次,合理布局光伏组件。

在光伏建筑一体化设计中,光伏组件的布局是非常重要的。

应避免光伏组件之间的相互遮挡,以保证每个光伏组件都能够充分接收到阳光。

同时,还应考虑到光伏组件的防水和防火问题,以确保光伏组件的安全和稳定运行。

此外,在布局光伏组件时,还应充分考虑建筑的美观性,使光伏组件与建筑完美融合。

第三,合理设计光伏电池板。

光伏电池板是光伏建筑一体化设计中的核心部件,其设计应该充分考虑到建筑的需求和环境条件。

首先,应选用高效的光伏电池板,提高能源转化效率。

其次,电池板的安装方式应根据建筑的具体情况来确定,可以选择嵌入式安装、立面安装、屋顶安装等方式。

再次,还应考虑电池板的美观性,使其与建筑的外观形成统一的整体。

第四,合理利用光伏发电系统的余热和废弃物。

在光伏建筑一体化设计中,除了发电外,还可以充分利用光伏发电系统的余热和废弃物。

例如,可以利用余热进行建筑的供暖和制冷,以提高能源利用效率;可以利用废弃物进行建筑材料的再利用,以提高资源利用效率。

最后,合理规划建筑的能源管理系统。

在光伏建筑一体化设计中,应合理规划建筑的能源管理系统,以实现能源的高效利用和建筑的绿色运行。

可以通过智能控制系统,对建筑的能源进行监测和管理,以实现能源的合理分配和优化利用。

例如,可以根据建筑的能源需求,灵活调整光伏发电系统的运行状态,以提高能源利用效率。

光伏建筑一体化融合理念和光伏系统设计要点

光伏建筑一体化融合理念和光伏系统设计要点

光伏建筑一体化融合理念和光伏系统设计要点发布时间:2021-06-23T16:09:54.283Z 来源:《建筑科技信息》2020年11期作者:王艳[导读] 近年来,随着我国社会经济的快速发展,人们生活水平的不断提高,愈加关注节能话题。

文章针对光伏建筑一体化缺乏全面、系统设计指导的现状,提出光伏和建筑有机融合的概念,包括功能融合、安全融合、信息融合;光伏建筑一体化光伏系统设计的要点,期待可以对光伏建筑一体化技术的应用和推广起到推动作用。

摘要:近年来,随着我国社会经济的快速发展,人们生活水平的不断提高,愈加关注节能话题。

文章针对光伏建筑一体化缺乏全面、系统设计指导的现状,提出光伏和建筑有机融合的概念,包括功能融合、安全融合、信息融合;光伏建筑一体化光伏系统设计的要点,期待可以对光伏建筑一体化技术的应用和推广起到推动作用。

关键词:光伏建筑一体化;融合理念;光伏系统;设计要点引言光伏建筑一体化组件主要运用太阳能发电的形式,解决城市日趋庞大的能源消耗问题,我国新能源汽车人均保有量、单位建筑地下停车充电桩的增加,提升了城市区域用电负荷的高效性、灵活性。

光伏建筑一体化以城市建筑为依附,一方面缓解了城市区域建筑群长时间高强度用电等情况,另一方面,由于光伏建筑一体化的发电率较高,可降低发电的成本,实现城市区域性供电调配,降低了城市对周边大型传统能源电厂的依赖。

随着民众环保意识的不断提高、智能型城市的推广,光伏建筑一体化已逐步成为一种主流发电形式。

1光伏建筑一体化概念光伏建筑一体化是将太阳能发电系统与城市建筑相结合的一种应用方式,可取代玻璃幕墙、外墙装饰建材以及屋顶瓦片等传统建筑材料,同时作为太阳能发电系统,为用户提供绿色、环保、清洁的电力,业界通常称为BIPV(BuildingIntegratedPhotovoltaic)。

其中,涉及的建筑物包括各种民用建筑、公共建筑以及工业建筑等一切可以承载光伏发电系统的建筑物。

光伏幕墙设计的三项基本原则

光伏幕墙设计的三项基本原则

光伏幕墙设计的三项基本原则光伏幕墙的设计,通常来说,主要遵循以下三项基本原则:1、安全为先、统筹协调的原则在保障构造安全、电气安全等安全要素的前提下,将多种影响因素综合起来进行评估,妥善、有机地将光伏发电材料及其系统融合于幕墙系统之中。

事实上,这种融合是不能追求单方面的极致或最佳的,比如,一味追求发电效率及经济性,而忽视安全性及建筑对幕墙的各种功能要求,是错误和危险的。

事实上,结合广泛的应用实践,在绝大多数情况下,由于光伏幕墙难以获得最佳朝向与倾角,光伏幕墙的光伏发电建材难以处于最佳发电状态;由于建筑投资人及建筑师对于光伏幕墙有色彩、透光等要求,也一定程度地降低了发电效率;确保安全及相关功能的实现,加之建筑艺术表现需求,也一定程度地增加了光伏幕墙的单位成本,经济性降低,单纯从发电收益的角度来看,其经济性弱于屋面分布式光伏电站。

而重要的是,如何将安全、发电效率、建筑艺术表现、功能、经济性等各维度的诉求与要素做更好结合,做到综合最佳是对设计的考验。

综合各种因素解决设计中的矛盾与冲突的方法、路径和结果不是唯一的,但安全为先、统筹协调应是最为基本的设计原则。

▲建筑立面安装的光伏幕墙2、建材功能优先原则要注意的是,光伏幕墙产品,首先满足建材功能,在此基础上考虑提高发电效率。

光伏幕墙首先要承担的是建筑外围护功能,在建筑设计中,对该部分光伏幕墙应承担的相关功能均需全面响应与满足,如:隔音、隔热、防结霜、防潮、抗风等。

在这些功能需求得以满足的基础上,根据项目具体情况进行场景分析,判断是否存在对透光率、色彩、朝向、倾角等进行调整进而提高发电效率的可行性;通常,这样的调整需要与项目投资人、材料供应商进行充分地沟通,以更好的材料语言、构造方式确保与投资目标及建筑艺术创作相协调。

▲彩色光伏幕墙3、建筑艺术基础原则在响应建筑艺术创作表现的基础上,考虑提高发电效率。

光伏幕墙除了具有相应的建筑外围护结构功能外,因其材料语言的丰富与多元化,使其具有较好的响应建筑艺术创作表现的能力,通过有机地组合应用,为建筑设计创作提供更为丰富的材料与工具,从而丰富建筑形态、充分体现建筑的设计理念和艺术价值。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

建筑光伏一体化
1. 生态驱动设计理念向常规建筑设计的渗透:建筑本身应该具有美学形式,而PV系统与建筑的整合使建筑外观更加具有魅力。

建筑中的pv板使用不仅很好的利用了太阳能,极大的节省了建筑对能源的使用,而且还丰富了建筑立面设计和立面美学。

BIPV设计应以不损害和影响建筑的效果、结构安全、功能和使用寿命为基本原则,任何对建筑本身产生损害和不良影响的BIPV设计都是不合格的设计。

2. 传统建筑构造与现代光伏工程技术和理念的融合;引入建筑整合设计方法,发展太阳能与建筑集成技术。

建筑整合设计是指将太阳能应用技术纳入建筑设计全过程,以达到建筑设计美观、实用、经济的要求。

BIPV首先是一个建筑,它是建筑师的艺术品,其成功与否关键一点就是建筑物的外观效果。

建筑应该从设计一开始,就要将太阳能系统包含的所有内容作为建筑不可或缺的设计元素加以设计,巧妙地将太阳能系统的各个部件融入建筑之中一体设计,使太阳能系统成为建筑组成不可分割的一部分,达到与建筑物的完美结合。

3.关注不同的建筑特征和人们的生活习惯;合适的比例和尺度:PV板的比例和尺度必须与建筑整体的比例和尺度相吻合,与建筑的功能相吻合,这将决定PV板的分格尺寸和形式。

PV板的颜色和肌理必须与建筑的其他部分相和谐,与建筑的整体风格相统一例如,在一个历史建筑上,PV板集成瓦可能比大尺度的PV板更适合,在一个高技派的建筑中,工业化的PV板更能体现建筑的性格。

4.保温隔热的围护结构技术与自然通风采光遮阳技术的有机结合;精美的细部设计:不只是指PV屋顶的防水构造,而要更多关注的是具体的细部设计,pv板要从一个单纯的建筑技术产品很好的融合到建筑设计和建筑艺术之中。

5光伏系统和建筑是两个独立的系统,将这两个系统相结合,所涉及的方面很多,要发展光伏与建筑集成化系统,并不是光伏制作者能独立胜任的,必须与建筑材料、建筑设计、建筑施工等相关方面紧密配合,共同努力,才能成功。

6建筑的初始投资与生命周期内光伏工程投资的平衡;综合考虑建筑运营成本及其外部成本。

建筑运营体现在建筑物的策划、建设、使用及其改造、拆除等全寿命周期的各种活动中,建筑节能技术、太阳能技术以及生态建筑技术对与建筑运营具有重要影响。

不仅要关注建筑初期的一次投资,更应关注建筑的后期运营和费用支出,不但要满足民众的居住需求,也要关注住房使用的耗能支出。

另外,还应考虑二氧化碳排放等外部环境成本的增加等。

相关文档
最新文档
