汽车空调出风口及风道设计规范
(完整)汽车风道设计
3。
I汽车风道通用设计规范3。
1. 风道系统设计需考虑的因素在汽车风道系统设计时，要保证将其制冷和采暖设备的出风均匀地送入车厢内.在满足该使用效果的前提下,尽可能地做到结构简单，制造方便,与车内内饰设计及附件相协调。
风道系统设计时,需考虑以下因素：1. 必须考虑车身总布置设计、内饰造型设计以及底盘设计中和风道设计相关的情况;2。
由于汽车车厢空间有限,空调汽车的风道压力损失问题较为严重，因此在设计、布置风道时，应特别注意风道中的压力损失;3。
要考虑风道各支管路之间的风量平衡,各支管路之间的空气流动的压力损失差值不得超过15%，并要详细计算各支管路的沿程阻力损失；4. 必须将风道的气流噪声控制在允许的范围内，因此要对风道的风速进行控制。
通常出风口风速控制在6。
5~11m/s，新风入口处风速5~6m/s，主风道风速5。
5~8m/s，支风道风速4～5.5m/s，过滤器风速1～1.5m/s；5. 风道不能有大的泄漏点，以保证空调系统功能的发挥；6。
对风道要进行隔热保温处理，以减少空气在风道输送过程中的冷、热量损失，并防止低温风道表面结露。
常用的保温材料有聚苯乙烯泡沫塑料、玻璃棉、聚氨脂泡沫塑料等，为了防止火灾，车外风道最好用泡沫石棉隔热，并用石棉布包扎；3.2. 风道中的压力损失由于汽车车室内部的空气流动受有限的车厢空间的限制，汽车空调风道的压力损失问题较为严重，风道压力损失是由沿程压力损失和局部压力损失两部分组成。
3.2。
1。
风道沿程压力损失风道沿程压力损失是空气沿风道管壁流动时，由空气与管壁之间的摩擦、空气分子与分子之间的摩擦而产生。
风道单位长度的沿程压力损失p m （又称比摩阻）的计算式如下： 2412ρυλs m R p = 式中:λ——摩擦阻力系数；ν——风道内空气的平均速度（m/s)；R S ——风道的水力半径（m)；R S ＝A/P ；A -—风道的过流横截面面积(m 2)；P --风道的周长(m ）；摩擦阻力系数λ是雷诺数Re 和管壁粗糙度n 的函数。
汽车空调出风口及风道设计规范
空调出风口作为空调通风系统的终端，对气流组织有着至关重要的作用。
空调系统对出风口的要求：
通常在车厢降温时用，主要将适当风速适当温度的气流吹到乘客脸部区域，来满足对温度，气流流动的要求，并可通过调节出风口叶片方向，来将气流吹到胸部膝部区域，也能通过调节叶片将气流避开乘客身体部位。同时，为了达到车内安静要求，要求风速要合适，过大会造成噪音过大。最大风速一般要求在7.5~10.5m/s范围内。
出风口由装饰框（见图1-4）、面框（见图1-4）、壳体、风门、拨轮、拨钮、连杆、叶片等部件组成
型式
造型设计人员造型，与产品工程人员一起确定出风口的型式，般地，吹脸出风口有以下两种型式：
桶型出风口
经济而简单。通常有一套可动的叶片和轴，整体可以绕轴转动。下图给出了几个例子。
双叶片型出风口。
比桶型出风口复杂，造型灵活多样，成本也较高。整体固定，有两套不同方向可动的叶片。见下图。
桶型出风口：出风口有效面积=0.45*出风口外轮廓投射到垂直面上的总面积
双叶片型出风口：出风口有效面积=0.6*出风口外轮廓投射到垂直面上的总面积
下图介绍了如何获得出风口轮廓投射到垂直面上的总面积。
在设计初期，往往只需估算的出风口有效面积即可。
如果需要得到精确的有效开口面积，则要通过带有具体结构设计的数模，进行详细的几何投影计算，方可获得。精确计算要到出风口数模设计完成后才能进行。
第2章风道及出风口设计规范
2.1风道及出风口结构
2.1.1风道结构
风道零件一般根据空间布置来确定走向及截面形状。风道可分为除霜风道、通风（吹面）风道、吹脚风道，其中除霜风道又分为前除霜、侧除霜风道；通风（吹面）风道又分为左、右、中左、中右、后通风（吹面）风道；吹脚风道一般分为前左、前右、后左、后右吹脚风道。

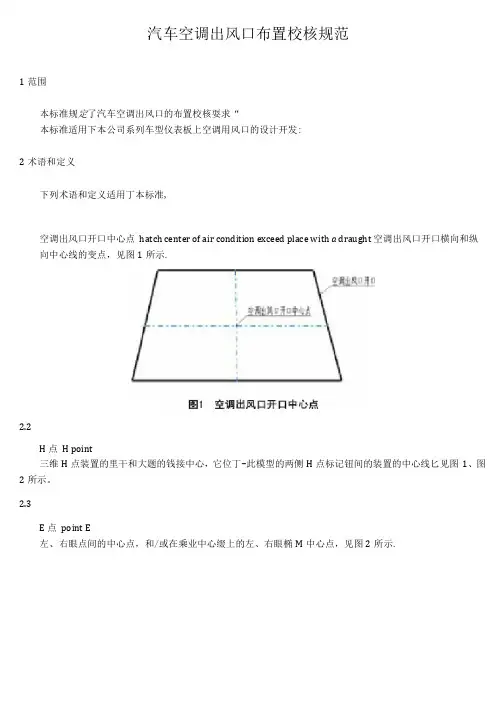

汽车空调出风口布置校核规范
汽车空调出风口布置校核规范1范围本标准规定了汽车空调出风口的布置校核耍求“本标准适用下本公司系列车型仪表板上空调用风口的设计开发:2术语和定义下列术语和定义适用丁本标准,空调出风口开口中心点hatch center of air condition exceed place with a draught 空调出风口开口横向和纵向中心线的变点，见图1所示.2.2H 点H point三维H点装置的里干和大题的钱接中心，它位丁-此模型的两侧H点标记钮间的装置的中心线匕见图1、图2所示。
2.3E 点point E左、右眼点间的中心点，和/或在乘业中心缀上的左、右眼椭M中心点，见图2所示.pnilK in一羯驶时聘例右半部分，位干直线1加2交点的左辿75的始；point B2一驾触员胸部左半部分，位干红线1和2交点的右边75皿处；p o i n t C一督验员除在部分，1」点垂立上方的125皿处.图2位置2 4眼椭圆眼睛和椭国I的仆成词，描述在三维空间中相对于斗辆内部定义的参考点的眼睛位置的统计分布。
2.5气流平面air plane通过除密中心的底甯的法战与气流方向所构建的平向.Q26出风角度impingement angle气流平面与面璃的交线与气与方向的夹角.：G3空调吹面出风口布亘校核要求63.1面积要求空调出风口开口中心点与通过H 点的人体中心线上取5仙g 潞眼椭留下方150 W 交点的连续为投影方 向，所得到的投影面积减去叶片、拨钮的投影面积为空调出风口的吹风面枳，吹风面积总和亶求大于144 cm%见图3所示:图3面积3.2 空调出风口位直布百要求空调风口开口的电心点与前置H 点的2向即阕不小于330叫 过空岗风口开口上边线与SAE 出用眼椭 回的上切堆的长度不超过653幽，见图4所示。
图4空调出风口位置布置要求3.3 上下吹风角度要求中央空调出风口上下吹风位置需要从空调出风口开口中心点吹到期止9酹驾型员的E 点和机（或匕2） 点，见图5所示；艇空调由风口上下吹风位置需耍从空调出风口开口中心点收到SAE95%驾驶协的E 点和C 点，见图6所示。
汽车空调出风口及风道设计要求规范
汽车空调出风口及风道设计作者:成台单位:一汽轿车股份目录第1章风道及出风口介绍 (4)1.1 风道介绍 (4)1.2 出风口介绍 (4)1.3 相关法规/标准要求 (5)1.3.1 国家/政府/行业法规要求 (6)1.3.2 FCC相关标准要求 (6)第2章风道及出风口设计规 (7)2.1风道及出风口结构 (7)2.1.1风道结构 (7)2.1.2出风口结构 (7)2.1.3出风口及风道实例 (8)2.1.4材料 (8)2.2风道及出风口整车布置 (8)2.2.1风道整车布置 (8)2.2.2出风口整车布置 (9)2.3通风性能 (10)2.3.1 风道中的压力损失 (10)2.3.2出风量 (10)2.3.3通风有效面积 (10)2.4 出风口水平叶片布置方式 (11)2.4.1叶片数量 (11)2.4.2叶片尺寸要求 (11)2.5.3叶片间距 (13)2.5 出风口垂直叶片布置方式 (13)2.5.1叶片数量 (13)2.5.2叶片尺寸要求 (13)2.5.3叶片间距 (13)2.6 气流性能 (13)2.6.1气流方向性 (13)2.6.2泄漏量 (17)2.7 出风口手感 (17)2.7.1拨钮操作力 (17)2.7.2拨轮操作力 (17)第3章试验验证与评估 (18)3.1 设计验证流程 (18)3.2 设计验证的容与方法 (18)第4章附录 (19)4.1 术语和缩写 (19)4.2 设计工具 (19)4.3 参考 (19)第1章风道及出风口介绍在整个汽车空调系统中，风道和出风口组成空调的通风系统，担负着将经过处理（温度调节，湿度调节，净化）的气流送到汽车驾驶舱，以完成驾驶舱通风，制冷，加热，除霜除雾，净化空气等的功能。
图 1 某车型空调通风系统及周围环境结构爆炸图1.1 风道介绍风道连接空调器与出风口,是空调系统中制冷和制热空气的通道。
目前空调系统由空调厂商提供,作为空调系统一部分的风道设计,需汽车整车设计部门做匹配设计,车厢的空气流场与温度场不仅与车厢结构以及空调制冷系统有关,还与空调风道的结构形状密切相关。
汽车空调出风口及风道设计规范标准
汽车空调出风口及风道设计**:***单位:一汽轿车股份目录第1章风道及出风口介绍 (4)1.1 风道介绍 (4)1.2 出风口介绍 (4)1.3 相关法规/标准要求 (5)1.3.1 国家/政府/行业法规要求 (6)1.3.2 FCC相关标准要求 (6)第2章风道及出风口设计规 (7)2.1风道及出风口结构 (7)2.1.1风道结构 (7)2.1.2出风口结构 (7)2.1.3出风口及风道实例 (8)2.1.4材料 (8)2.2风道及出风口整车布置 (8)2.2.1风道整车布置 (8)2.2.2出风口整车布置 (9)2.3通风性能 (10)2.3.1 风道中的压力损失 (10)2.3.2出风量 (10)2.3.3通风有效面积 (10)2.4 出风口水平叶片布置方式 (11)2.4.1叶片数量 (11)2.4.2叶片尺寸要求 (11)2.5.3叶片间距 (13)2.5 出风口垂直叶片布置方式 (13)2.5.1叶片数量 (13)2.5.2叶片尺寸要求 (13)2.5.3叶片间距 (13)2.6 气流性能 (13)2.6.1气流方向性 (13)2.6.2泄漏量 (17)2.7 出风口手感 (17)2.7.1拨钮操作力 (17)2.7.2拨轮操作力 (17)第3章试验验证与评估 (18)3.1 设计验证流程 (18)3.2 设计验证的容与方法 (18)第4章附录 (19)4.1 术语和缩写 (19)4.2 设计工具 (19)4.3 参考 (19)第1章风道及出风口介绍在整个汽车空调系统中，风道和出风口组成空调的通风系统，担负着将经过处理（温度调节，湿度调节，净化）的气流送到汽车驾驶舱，以完成驾驶舱通风，制冷，加热，除霜除雾，净化空气等的功能。
图 1 某车型空调通风系统及周围环境结构爆炸图1.1 风道介绍风道连接空调器与出风口,是空调系统中制冷和制热空气的通道。
目前空调系统由空调厂商提供,作为空调系统一部分的风道设计,需汽车整车设计部门做匹配设计,车厢的空气流场与温度场不仅与车厢结构以及空调制冷系统有关,还与空调风道的结构形状密切相关。

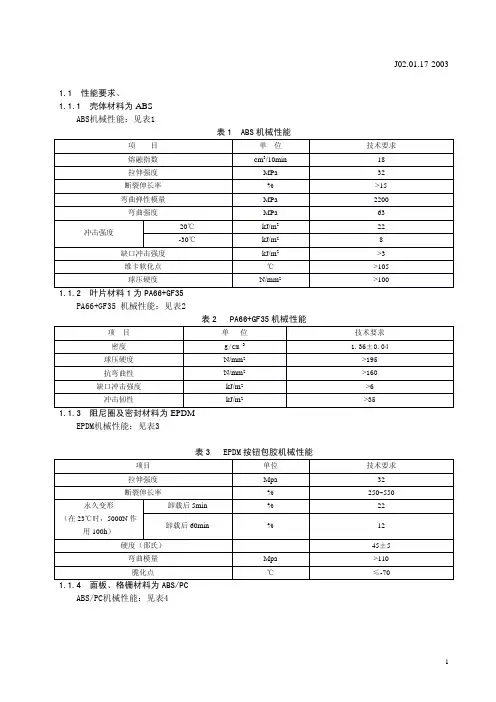

汽车空调出风口技术规范
> 160
维卡软化点
℃
> 200
1.1.7 PP-T20 材料性能：见表 7
表 7 PP-T20 机械性能
项目
单位
技术要求
拉伸强度
MPa
> 24
断裂伸长率
％
> 15
弯曲强度
MPa
> 30
冲击强度
KJ/m2
>15
缺口冲击强度
KJ/m2
>2
球压痕硬度
N/mm2
>80
维卡软化点
℃
> 105
燃烧残余
％
20±2
表 5 POM 机械性能
单位
技术要求
g/cm 3 N/mm2 N/mm2 kJ/m2
MPa %
MPa ℃ N/mm2 C0(在硅油中进行)
DIN 53 497 方法 B
1.42±0.02 >60 >65 >4.5 不断 50 >15 >60 >140
120±10
>150
成品件不得脆化，也不得产生肉眼可辨或影 响功能的形状、颜色表面变化。
1.1.8 对油漆性能的基本要求：见表 8
表 8 油漆性能的基本要求
项目
试验方法
要求
表面附着力和脆性 按 EN ISO 2409,紧贴着快速撕下胶带（Beiersdorf 公司，
油漆不能有任何脱落
型号 4657 绝缘布带）
耐划伤性
在 10N 负荷作用力下，观察油漆表面的划伤情况
塑件表面不能有划痕
热存放试验
技术要求 1.12±0.01 120±10
>65
汽车空调出风口及风道设计规范
汽车空调出风口及风道设计**:***单位:一汽轿车股份有限公司目录第1章风道及出风口介绍........................................1.1 风道介绍.............................................1.2 出风口介绍...........................................1.3 相关法规/标准要求....................................1.3.1 国家/政府/行业法规要求 (4)1.3.2 FCC相关标准要求................................. 第2章风道及出风口设计规范....................................2.1风道及出风口结构.....................................2.1.1风道结构.........................................2.1.2出风口结构.......................................2.1.3出风口及风道实例.................................2.1.4材料.............................................2.2风道及出风口整车布置.................................2.2.1风道整车布置.....................................2.2.2出风口整车布置 (6)2.3通风性能.............................................2.3.1 风道中的压力损失.................................2.3.2出风量...........................................2.3.3通风有效面积.....................................2.4 出风口水平叶片布置方式...............................2.4.1叶片数量.........................................2.4.2叶片尺寸要求.....................................2.5.3叶片间距.........................................2.5 出风口垂直叶片布置方式...............................2.5.1叶片数量.........................................2.5.2叶片尺寸要求.....................................2.5.3叶片间距.........................................2.6 气流性能.............................................2.6.1气流方向性.......................................2.6.2泄漏量...........................................2.7 出风口手感...........................................2.7.1拨钮操作力 (17)2.7.2拨轮操作力....................................... 第3章试验验证与评估..........................................3.1 设计验证流程.........................................3.2 设计验证的内容与方法................................. 第4章附录....................................................4.1 术语和缩写...........................................4.2 设计工具.............................................4.3 参考.................................................第1章风道及出风口介绍在整个汽车空调系统中，风道和出风口组成空调的通风系统，担负着将经过处理（温度调节，湿度调节，净化）的气流送到汽车驾驶舱内，以完成驾驶舱内通风，制冷，加热，除霜除雾，净化空气等的功能。
汽车空调出风口坐标系极限值标定
汽车空调出风口坐标系极限值标定随着汽车的普及，空调系统已经成为现代汽车的标配功能之一。
汽车空调系统不仅能够为乘坐者提供舒适的驾驶环境，还能够改善车内空气质量，提高驾驶安全性。
其中，汽车空调出风口的设计和标定对于空调系统的性能和效果起着至关重要的作用。
本文将对汽车空调出风口坐标系的极限值标定进行介绍和分析。
1.汽车空调出风口的设计原则汽车空调出风口的设计需要考虑多个因素，包括出风量、出风方向、出风范围以及出风的速度等。
这些因素直接影响着空调系统的冷却效果和乘坐者的舒适感，在设计空调出风口时需要遵循以下原则：1.1 出风量均匀分布：出风口需要确保出风量在各个位置上均匀分布，避免出现局部过热或者过冷的情况。
1.2 出风方向可调：出风口的设计需要允许乘坐者调整出风方向，以适应不同的个人需求。
1.3 出风范围合理：出风口的设计需要覆盖到车内的各个区域，确保整个车厢都能够获得到均匀的冷暖空气。
1.4 出风速度适中：出风口的出风速度需要适中，既要能迅速降低车内温度，又要避免给乘坐者带来不适。
2.汽车空调出风口坐标系的极限值标定在汽车空调的设计和制造过程中，需要对出风口的坐标系进行极限值标定，以确保出风口的性能达到预期的效果。
这一过程主要包括以下几个步骤：2.1 出风口位置标定：在车辆设计的初期阶段，需要确定出风口的位置，这需要考虑到空调系统的布置、车内空间结构以及乘坐者的舒适性等因素。
2.2 出风口方向标定：根据车辆内部结构和乘坐者的分布情况，需要确定出风口的出风方向，以确保整个车厢都能得到均匀的空气流动。
2.3 出风口范围标定：需要确定出风口的出风范围，以确保整个车厢都能够获得到均匀的冷暖空气，避免出现局部过热或者过冷的情况。
2.4 出风口速度标定：通过流体力学模拟和实验测试，确定出风口的出风速度，以确保能够迅速降低车内温度，又能避免给乘坐者带来不适。
3.汽车空调出风口坐标系的极限值标定的影响汽车空调出风口坐标系的极限值标定直接影响着空调系统的性能和效果。
汽车空调出风口与风道设计规范标准
风道走向尽量避免过大的转角，这样会增加风阻；在风道内部尽量不要有尖角或突出物，这样容易产生蜗旋气流，并有可能产生噪音；风道截面大小尽量做到均匀；总之，我们需要得到的风道具有风阻小，出风均匀，没有噪音的特点。
2.1.2出风口结构
出风口有前排吹脸出风口和后排吹脸出风口之分，属于外观零件，造型设计师会对它们的形状，外观，颜色，表面处理等进行重点设计，以达到期望的美学效果。
2.1.3出风口及风道实例
2.1.4材料
风道类零件一般采用吹塑或注塑工艺制成,吹塑零件主要采用PE材料,而注塑则采用PP材料,以一定比例的滑石粉作为填充物，如PP-TD20。
出风口类零件材料如下：
面框、拨轮骨架：采用ABS+PC。
装饰框、壳体、拨钮：采用ABS。
连杆，曲柄：采用POM。
风门包胶、拨轮包胶：采用EPDM。
这些风道的布置于主仪表板和副仪表板内部空间布局有很大关系，布置要求满足风道最小截面面积的需要，同时要求具有良好的装配和可拆卸性能。
2.2.2出风口整车布置
j)调节拨钮造型与叶片应当统一。
k)对后排吹脚出风口而言，为了美观，需要被座椅遮住，应该特别关注滑动座椅。
组成
结构示意图：
图8出风口结构示意图
外形及结构：前排出风口外形为异形，后排出风口外形为方形，其上设计有拨轮和拨钮，拨轮上下有标识指示风门的开启和关闭。拨轮控制风门的开启和关闭，控制出风口出风量。叶片上的拨钮控制出风口水平及垂直出风方向。
风道设计规范
风道设计规范编制校对审核版本日期目录1. 目的、介绍 (3)2.引用标准 (3)3 风道开发流程图 (4)3.1设计流程图 (4)3.2 设计输入 (4)4详细设计 (5)4.1 风道的设计 (5)4.1.1 注意要点 (5)4.1.2 风道的分类 (5)4.1.3风道中的压力损失 (6)4.1.3.1沿程压力损失 (6)4.1.3.2局部压力损失 (7)4.1.4出风量 (7)4.1.5 风道的安装 (8)4.1.5.1风道之间连接 (8)4.1.5.2 风道的安装定位 (10)4.1.6 材料选用 (11)4.2 出风口的设计 (12)4.2.1 出风口的介绍 (12)4.2.2 出风口的详细结构与分类 (12)4.2.3出风口整车布置 (14)4.2.4 材料的选用 (16)5.模拟分析 (16)5.1 风速分析 (16)5.2 风量分析 (16)5.3 风阻分析 (17)5.4 出风口风速方向 (17)5.5 样件测试结果 (18)6.附录 (18)1.目的、介绍目的：本规范描述了一般风道设计开发流程，用于指导风道的开发设计，本规范仅适用于多种类型汽车设计功能：在整个汽车空调系统中，风道和出风口组成空调的通风系统，担负着将经过处理（温度调节，湿度调节，净化）的气流送到汽车驾驶舱内，以完成驾驶舱内通风，制冷，加热，除霜除雾，净化空气等的功能。
2.引用标准根据客户的目标市场确定整车要满足哪些国家或地方法规，一般规定：国家/政府/行业法规要求中华人民共和国国家标准汽车风窗玻璃除霜系统的性能要求及试验方法，GB 11556-94中华人民共和国国家标准汽车风窗玻璃除雾系统的性能要求及试验方法，GB 11555-94FCC相关标准要求GMW3037 乘用车最大制冷性能验证试验3 风道开发流程图3.1设计流程图在风道3D数据设计完成后面增加模拟分析及台架试验分析过程；3.2 设计输入风道设计需要输入暖风空调的相关系统参数，具体要求如下表单位mm2名称暖风机器出口除霜管道（前）侧除霜风道吹脚风道吹面风道截面积7000 5000 2000 3000 40004详细设计4.1 风道的设计4.1.1 注意要点1）由于风道都是与仪表板本体形成总成，为了节省仪表板下的空间，而又能够满足风道的截面积，所以风道的布置尽量跟着仪表板的大面趋势来做断面布置。
汽车空调出风口与风道设计规范方案
汽车空调出风口及风道设计方案目录第1 章风道及出风口介绍 (4)1.1 风道介绍 (4)1.2 出风口介绍 (5)1.3 相关法规/ 标准要求 (6)1.3.1国家/ 政府/ 行业法规要求 (6)1.3.2FCC 相关标准要求 (6)第2 章风道及出风口设计规范 (7)2.1 风道及出风口结构 (7)2.1.1 风道结构 (7)2.1.2 出风口结构 (7)2.1.3 出风口及风道实例 (8)2.1.4 材料 (8)2.2 风道及出风口整车布置 (8)2.2.1 风道整车布置 (8)2.2.2 出风口整车布置 (9)2.3 通风性能 (10)2.3.1 风道中的压力损失 (10)2.3.2 出风量 (10)2.3.3 通风有效面积 (11)2.4 出风口水平叶片布置方式 (12)2.4.1 叶片数量 (12)2.4.2 叶片尺寸要求 (12)2.5.3 叶片间距 (13)2.5 出风口垂直叶片布置方式 (13)2.5.1 叶片数量 (13)2.5.2 叶片尺寸要求 (13)2.5.3 叶片间距 (13)2.6 气流性能 (13)2.6.1 气流方向性 (13)2.6.2 泄漏量 (17)2.7 出风口手感 (17)2.7.1 拨钮操作力 (17)2.7.2 拨轮操作力 (17)第3 章试验验证与评估 (18)3.1 设计验证流程 (18)3.2 设计验证的内容与方法 (18)第4 章附录 (19)4.1 术语和缩写 (19)4.2 设计工具 (19)4.3 参考 (19)第1 章风道及出风口介绍在整个汽车空调系统中，风道和出风口组成空调的通风系统，担负着将经过处理（温度调节，湿度调节，净化）的气流送到汽车驾驶舱内，以完成驾驶舱内通风，制冷，加热，除霜除雾，净化空气等的功能。
图 1 某车型空调通风系统及周围环境结构爆炸图1.1 风道介绍风道连接空调器与出风口,是空调系统中制冷和制热空气的通道。
目前空调系统由空调厂商提供,作为空调系统一部分的风道设计,需汽车整车设计部门做匹配设计,车厢内的空气流场与温度场不仅与车厢结构以及空调制冷系统有关,还与空调风道的结构形状密切相关。
汽车空调出风口及风道设计规范_课件
汽车空调出风口及风道设计作者:胡成台单位:一汽轿车股份有限公司目录第1章风道及出风口介绍 (4)1.1 风道介绍 (4)1.2 出风口介绍 (4)1.3 相关法规/标准要求 (5)1.3.1 国家/政府/行业法规要求 (6)1.3.2 FCC相关标准要求 (6)第2章风道及出风口设计规范 (7)2.1风道及出风口结构 (7)2.1.1风道结构 (7)2.1.2出风口结构 (7)2.1.3出风口及风道实例 (8)2.1.4材料 (8)2.2风道及出风口整车布置 (8)2.2.1风道整车布置 (8)2.2.2出风口整车布置 (9)2.3通风性能 (10)2.3.1 风道中的压力损失 (10)2.3.2出风量 (10)2.3.3通风有效面积 (10)2.4 出风口水平叶片布置方式 (11)2.4.1叶片数量 (11)2.4.2叶片尺寸要求 (11)2.5.3叶片间距 (13)2.5 出风口垂直叶片布置方式 (13)2.5.1叶片数量 (13)2.5.2叶片尺寸要求 (13)2.5.3叶片间距 (13)2.6 气流性能 (13)2.6.1气流方向性 (13)2.6.2泄漏量 (17)2.7 出风口手感 (17)2.7.1拨钮操作力 (17)2.7.2拨轮操作力 (17)第3章试验验证与评估 (18)3.1 设计验证流程 (18)3.2 设计验证的内容与方法 (18)第4章附录 (19)4.1 术语和缩写 (19)4.2 设计工具 (19)4.3 参考 (19)第1章风道及出风口介绍在整个汽车空调系统中，风道和出风口组成空调的通风系统，担负着将经过处理（温度调节，湿度调节，净化）的气流送到汽车驾驶舱内，以完成驾驶舱内通风，制冷，加热，除霜除雾，净化空气等的功能。
图 1 某车型空调通风系统及周围环境结构爆炸图1.1 风道介绍风道连接空调器与出风口,是空调系统中制冷和制热空气的通道。
目前空调系统由空调厂商提供,作为空调系统一部分的风道设计,需汽车整车设计部门做匹配设计,车厢内的空气流场与温度场不仅与车厢结构以及空调制冷系统有关,还与空调风道的结构形状密切相关。
汽车通风系统设计规范
汽车通风系统设计规范目录1. 空调出风口 (2)1.1 概述 (2)1.2 空调出风口的位置 (3)1.2.1 驾驶侧出风口高度要求 (3)1.2.2 副驾驶侧出风口高度要求 (3)1.2.3 后排出风口高度要求: (5)1.3 出风口对气流方向的控制 (6)1.3.1 出风口对气流的纵向调节: (6)1.3.2 出风口对气流的横向调节: (7)1.3.3 出风口调节气流受阻挡的情况 (8)1.4 关于出风口设计的其余相关问题 (9)2 除霜器的设计 (10)2.1 除霜器开口的横向位置—Y向 (10)2.2 除霜器开口的纵向位置和方向—X向 (10)2.3 除霜开口尺寸 (11)2.4 叶片尺寸及定位 (11)2.5 强制排风型除霜风道的设计（Plenum） (11)2.6 鱼尾型除霜风道的设计（Fishtail） (12)2.7 狗骨型除霜风道的设计（Dog-bone） (14)2.8 除霜器性能要求 (15)2.9 附：GM除霜/除雾的设计要求（适用于为GM开发的车型） (15)2.9.1 影响除霜风道设计重要参数 (15)2.9.2 由“汽车空调系统的设计与开发”提供的一套除霜器设计规范：152.9.3 除霜器其它特殊要求 (16)3 侧窗除雾器设计 (17)3.1 除雾器定位 (17)3.2 除雾器尺寸 (18)3.3 除雾器工作要求 (18)3.4 附：GM侧窗除雾装置设计要求（适用于为GM开发的车型） (18)4 风道设计 (19)4.1 风道设计基本原则 (19)4.2 一般规则 (19)4.3 仪表板风道的气流分配 (21)4.4 副仪表板风道的设计要求 (21)4.5 风道的性能要求 (21)1. 空调出风口1.1 概述∙仪表板一般至少提供4个空调出风口，使风能够通畅的吹到前排两侧座位上至眼椭圆下至H点的空间。
一般情况下空调出风口的作用范围应达到车厢内50％的空间，所有的出风口都应当设置横向和纵向的气流调节装置，使风能够吹到远离人体的位置以提供间接的气流。
汽车空调出风口及风道设计的要求规范
汽车空调出风口及风道设计作者:胡成台单位:一汽轿车股份有限公司目录第1章风道及出风口介绍.............................. 错误!未指定书签1.1风道介绍 ...................................................... 错误！未指定书签1.2出风口介绍 ................................................... 错误！未指定书签1.3相关法规/标准要求.............................................. 错误！未指定书签1.3.1国家/政府/行业法规要求..................................... 错误！未指定书签1.3.2FCC相关标准要求 .......................................... 错误！未指定书签第2章风道及出风口设计规范........................ 错误!未指定书签2.1风道及岀风口结构 ............................................. 错误！未指定书签2.1.1风道结构.................................................. 错误！未指定书签2.1.2岀风口结构................................................. 错误！未指定书签2.1.3岀风口及风道实例.......................................... 错误！未指定书签2.1.4材料...................................................... 错误！未指定书签2.2风道及出风口整车布置.......................................... 错误！未指定书签2.2.1风道整车布置.............................................. 错误！未指定书签2.2.2出风口整车布置............................................. 错误！未指定书签2.3通风性能 ..................................................... 错误！未指定书签2.3.1风道中的压力损失.......................................... 错误！未指定书签2.3.2出风量.................................................... 错误！未指定书签2.3.3通风有效面积.............................................. 错误！未指定书签2.4岀风口水平叶片布置方式........................................ 错误！未指定书签2.4.1叶片数量.................................................. 错误！未指定书签2.4.2叶片尺寸要求............................................... 错误！未指定书签2.5.3叶片间距 .................................................. 错误！未指定书签2.5岀风口垂直叶片布置方式........................................ 错误！未指定书签2.5.1叶片数量 .................................................. 错误！未指定书签2.5.2叶片尺寸要求.............................................. 错误！未指定书签2.5.3叶片间距 .................................................. 错误！未指定书签2.6气流性能 ..................................................... 错误！未指定书签2.6.1气流方向性................................................ 错误！未指定书签2.6.2泄漏量 ................................................... 错误！未指定书签2.7出风口手感 ................................................... 错误！未指定书签2.7.1拨钮操作力................................................ 错误！未指定书签2.7.2拨轮操作力................................................. 错误！未指定书签第3章试验验证与评估.............................. 错误!未指定书签3.1设计验证流程 ................................................. 错误！未指定书签3.2设计验证的内容与方法.......................................... 错误！未指定书签第 4 章附录....................................... 错误！未指定书签4.1术语和缩写 .................................................... 错误！未指定书签4.2设计工具 ..................................................... 错误！未指定书签4.3参考 ......................................................... 错误！未指定书签第 1 章风道及出风口介绍在整个汽车空调系统中，风道和出风口组成空调的通风系统，担负着将经过处理（温度调节，湿度调节，净化）的气流送到汽车驾驶舱内，以完成驾驶舱内通风，制冷，加热，除霜除雾，净化空气等的功能。
汽车空调出风口及风道设计要求规范
汽车空调出风口及风道设计作者:胡成台单位:一汽轿车股份有限公司目录第1章风道及出风口介绍 (4)1.1 风道介绍 (4)1.2 出风口介绍 (4)1.3 相关法规/标准要求 (5)1.3.1 国家/政府/行业法规要求 (6)1.3.2 FCC相关标准要求 (6)第2章风道及出风口设计规范 (7)2.1风道及出风口结构 (7)2.1.1风道结构 (7)2.1.2出风口结构 (7)2.1.3出风口及风道实例 (8)2.1.4材料 (8)2.2风道及出风口整车布置 (8)2.2.1风道整车布置 (8)2.2.2出风口整车布置 (9)2.3通风性能 (10)2.3.1 风道中的压力损失 (10)2.3.2出风量 (10)2.3.3通风有效面积 (10)2.4 出风口水平叶片布置方式 (11)2.4.1叶片数量 (11)2.4.2叶片尺寸要求 (11)2.5.3叶片间距 (13)2.5 出风口垂直叶片布置方式 (13)2.5.1叶片数量 (13)2.5.2叶片尺寸要求 (13)2.5.3叶片间距 (13)2.6 气流性能 (13)2.6.1气流方向性 (13)2.6.2泄漏量 (17)2.7 出风口手感 (17)2.7.1拨钮操作力 (17)2.7.2拨轮操作力 (17)第3章试验验证与评估 (18)3.1 设计验证流程 (18)3.2 设计验证的内容与方法 (18)第4章附录 (19)4.1 术语和缩写 (19)4.2 设计工具 (19)4.3 参考 (19)第1章风道及出风口介绍在整个汽车空调系统中，风道和出风口组成空调的通风系统，担负着将经过处理（温度调节，湿度调节，净化）的气流送到汽车驾驶舱内，以完成驾驶舱内通风，制冷，加热，除霜除雾，净化空气等的功能。
图 1 某车型空调通风系统及周围环境结构爆炸图1.1 风道介绍风道连接空调器与出风口,是空调系统中制冷和制热空气的通道。
目前空调系统由空调厂商提供,作为空调系统一部分的风道设计,需汽车整车设计部门做匹配设计,车厢内的空气流场与温度场不仅与车厢结构以及空调制冷系统有关,还与空调风道的结构形状密切相关。
汽车空调出风口与风道设计规范标准[详]
![汽车空调出风口与风道设计规范标准[详]](https://img.taocdn.com/s3/m/f7ea66ef76eeaeaad1f33056.png)
汽车空调出风口及风道设计作者:胡成台单位:一汽轿车股份有限公司目录第1章风道及出风口介绍 (5)1.1 风道介绍 (5)1.2 出风口介绍 (6)1.3 相关法规/标准要求 (7)1.3.1 国家/政府/行业法规要求 (7)1.3.2 FCC相关标准要求 (8)第2章风道及出风口设计规范 (9)2.1风道及出风口结构 (9)2.1.1风道结构 (9)2.1.2出风口结构 (9)2.1.3出风口及风道实例 (11)2.1.4材料 (11)2.2风道及出风口整车布置 (12)2.2.1风道整车布置 (12)2.2.2出风口整车布置 (12)2.3通风性能 (14)2.3.1 风道中的压力损失 (14)2.3.2出风量 (15)2.3.3通风有效面积 (15)2.4 出风口水平叶片布置方式 (17)2.4.1叶片数量 (17)2.4.2叶片尺寸要求 (17)2.5.3叶片间距 (19)2.5 出风口垂直叶片布置方式 (19)2.5.1叶片数量 (19)2.5.2叶片尺寸要求 (19)2.5.3叶片间距 (19)2.6 气流性能 (19)2.6.1气流方向性 (19)2.6.2泄漏量 (25)2.7 出风口手感 (25)2.7.1拨钮操作力 (25)2.7.2拨轮操作力 (25)第3章试验验证与评估 (26)3.1 设计验证流程 (26)3.2 设计验证的内容与方法 (26)第4章附录 (28)4.1 术语和缩写 (28)4.2 设计工具 (28)4.3 参考 (28)第1章风道及出风口介绍在整个汽车空调系统中，风道和出风口组成空调的通风系统，担负着将经过处理（温度调节，湿度调节，净化）的气流送到汽车驾驶舱内，以完成驾驶舱内通风，制冷，加热，除霜除雾，净化空气等的功能。
图1 某车型空调通风系统及周围环境结构爆炸图1.1 风道介绍风道连接空调器与出风口,是空调系统中制冷和制热空气的通道。
目前空调系统由空调厂商提供,作为空调系统一部分的风道设计,需汽车整车设计部门做匹配设计,车厢内的空气流场与温度场不仅与车厢结构以及空调制冷系统有关,还与空调风道的结构形状密切相关。
乘用车出风口的布置校核及设计要点
风口的布置及校核
b)出风口对气流的横向调节
风口的布置及校核
③后排吹面出风口的校核
a)把出风口从限制出风到最 小的极限位置调节到使出风 吹到A点，调节的角度不应超 过15度。同样地，把出风口 调节到使出风吹到膝盖区域 ，调节的角度不应超过30度 。
b)后排吹面风口需要设计关 闭风门
c)出风量及出风口开口面积
后排出风量占总风量的 20%-25%，
有效开口面积≧ 30cm2
风口的布置及校核
4出风口面积 ①吹面风口三种基本型式 a）桶型出风口
b）双叶片型出风口
c）中央回转型出风口
风口的布置及校核
②出风口开口有效面积
三种出风口的有效面积估算公式如下：
桶型出风口： 出风口有效面积=0.45*出风口外轮廓投射到垂直面 上的总面积
区域的仪表板面上，与方向 盘外边缘相切的直线簇，形 成一个特殊的圆锥面。 U：上身出风口 T：全身出风口 BLK：出风口被P(投影线形 成的圆锥面)阻挡的面积与 整个出风口面积的百分比
风口的布置及校核
②出风口对气流方向的控制
a)出风口对气流的纵向调节
当指向脸部时叶片应该处于完全打开状态转动叶片，至下极 限能够吹到第95百分位乘员的大腿前部并且可以保证80%的 有效出风面积;至上极限能够吹到99%眼椭圆以上10度,并且 可以保证80%的有效出风面积;
双叶片型出风口： 垂直面上的总面积
出风口有效面积=0.6*出风口外轮廓投射到
中央回转型风口： 出风口有效面积=0.8*出风口外轮廓投射到垂直 面上的总面积
③校核出风口开口面积是否满足工程要求
出风口开口面积是根据风量和气流决定的
出风口有效开口面积=风量/风速
为了保持各个出风口风量的均衡性，每个出风口的面积差异不应超 过3cm2
风道设计规范
XXXXXX有限公司风道设计规范编制：校对：审核：批准：2017- - 发布 2017- - 实施前言本规范的主要目的在于提高汽车乘坐的舒适性以及汽车空调系统的通风性能。
1、范围本文件适用于XXXXXX有限公司本部乘用车仪表板风道总成（以下简称风道总成），事业部/分子公司遵照执行。
2、规范性引用文件GB 11555-2009 汽车风窗玻璃除霜和除雾系统的性能要求及试验方法GB 11556-2009 汽车风窗玻璃除霜系统的性能要求及试验方法3、术语和定义新风口：指将车外新鲜空气导入车内部的部件。
新风过度风道：指从新风口道HV AC入风口中间的进风管道。
前风道：指输送前HV AC入风口之间的进风管道。
后风道：指输送后HV AC入风口之间的进风管道。
本指南适用于汽车仪表板风道总成系列，一般包括除霜风管总成、吹面风道总成、及包覆风道表面泡棉等系列。
全车风道总成的功能为：运输暖风机吹出的风，保证吹出来的风在风道中按要求的截面积、要求的风速、风量和要求的方向且以最小的压力损失吹到驾驶室及前挡风玻璃和前排侧玻璃；材料性能满足以下要求；GB 8410 - 2006 《汽车内饰材料的燃烧特性》GB/T 30512-2014 《汽车禁用物质要求》GB/T 27630-2011 《乘用车内空气质量评价指南》4、概述在整个汽车空调系统中，风道和出风口组成空调通风系统，担负着将经过处理（温度调节，湿度调节，精华）的气流送到汽车驾驶舱内，以完成驾驶舱内通风，制冷，加热，除霜除雾，净化空气等的功能。
风道连接空调器与出风口，是空调系统中制冷和制热空气的通道。
目前空调系统由空调厂商加工设计，车厢内的空气流场与温度流场不仅与车厢结构以及空调制冷系统密切相关。
风道的布置走向、风道占用空间（截面积）以及风道中空气的流速等均影响车厢内的制冷效果，影响系统的经济性和外观造型。
5、主要设计内容1、配合样件测量2、根据点云逆向初步设计3、确定风道布置方式和安装方式4、确定风道的成型加工方式5、建立三维数模6、根据造型改动要求修改风道设计7、进行二维图设计8、与模具厂及制造商进行协调，修改设计6、设计规范6.1 材料选择风道总成部件常用材料见表1，实际设计时可根据需要适当调整。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽车空调出风口及风道设计作者:胡成台单位:一汽轿车股份有限公司目录第1章风道及出风口介绍在整个汽车空调系统中，风道和出风口组成空调的通风系统，担负着将经过处理（温度调节，湿度调节，净化）的气流送到汽车驾驶舱内，以完成驾驶舱内通风，制冷，加热，除霜除雾，净化空气等的功能。
图 1 某车型空调通风系统及周围环境结构爆炸图风道介绍风道连接空调器与出风口,是空调系统中制冷和制热空气的通道。
目前空调系统由空调厂商提供,作为空调系统一部分的风道设计,需汽车整车设计部门做匹配设计,车厢内的空气流场与温度场不仅与车厢结构以及空调制冷系统有关,还与空调风道的结构形状密切相关。
风道的布置走向、风道占用空间(截面积)以及风道中空气的流速等均影响车厢内的制冷效果,影响系统的经济性和外观造型。
图 2 奔腾B90通风风道出风口介绍空调出风口的布置，大小，型式直接影响到车内气流速度，流动方向，流场组织，从而对空调系统性能，车内安静程度，乘客舒适性有着相当重要的影响。
图 3 2001款凯美瑞出风口空调出风口处于乘客可见区域，属于外观零件，造型设计师会对它们的形状，外观，颜色，表面处理等进行重点设计，以达到期望的美学效果。
从系统性能要求而言，空调出风口的面积大小，布置，型式会直接影响空调出风口气流速度，方向，流动组织，气流噪音等，对它们的校核设计需要分别进行详尽的描述。
空调出风口作为空调通风系统的终端，对气流组织有着至关重要的作用。
空调系统对出风口的要求：通常在车厢降温时用，主要将适当风速适当温度的气流吹到乘客脸部区域，来满足对温度，气流流动的要求，并可通过调节出风口叶片方向，来将气流吹到胸部膝部区域，也能通过调节叶片将气流避开乘客身体部位。
同时，为了达到车内安静要求，要求风速要合适，过大会造成噪音过大。
最大风速一般要求在~10.5m/s范围内。
对不同的车型，出风口的数量及位置也会不同。
一般地，普通带两排座位的装空调系统的车，都配有前排吹脸出风口，前排吹脚出风口，前吹窗出风口和侧吹窗出风口。
一些档次较高的车，为了照顾后排乘客的舒适性，往往会增配后排吹脸出风口和后排吹脚出风口；一些三排座位的旅行车或更多排座位的大型车，往往还需增配第三排出风口或更多的出风口。
图 4 标致308出风口相关法规/标准要求1.3.1 国家/政府/行业法规要求中华人民共和国国家标准汽车风窗玻璃除霜系统的性能要求及试验方法，GB 11556-94中华人民共和国国家标准汽车风窗玻璃除雾系统的性能要求及试验方法，GB 11555-941.3.2 FCC相关标准要求GMW3037 乘用车最大制冷性能验证试验第2章风道及出风口设计规范风道及出风口结构2.1.1风道结构风道零件一般根据空间布置来确定走向及截面形状。
风道可分为除霜风道、通风（吹面）风道、吹脚风道，其中除霜风道又分为前除霜、侧除霜风道；通风（吹面）风道又分为左、右、中左、中右、后通风（吹面）风道；吹脚风道一般分为前左、前右、后左、后右吹脚风道。
风道走向尽量避免过大的转角，这样会增加风阻；在风道内部尽量不要有尖角或突出物，这样容易产生蜗旋气流，并有可能产生噪音；风道截面大小尽量做到均匀；总之，我们需要得到的风道具有风阻小，出风均匀，没有噪音的特点。
2.1.2出风口结构出风口有前排吹脸出风口和后排吹脸出风口之分，属于外观零件，造型设计师会对它们的形状，外观，颜色，表面处理等进行重点设计，以达到期望的美学效果。
外观:出风口属于内饰外观零件，必须符合以下外观及人机工程要求：a)造型分割线应与仪表板或其他内饰零件特征线统一匹配。
b)叶片与面板之间，拨轮与面板之间的间隙必须小而均匀。
c) 出风口里面的叶片连接结构，海绵，密封材料，转动轴等，应当不能或尽量避免直接被看见，否则影响美观。
d) 叶片的分型线应当不明显。
e)当叶片在关闭位置时，应当避免叶片之间存在明显的可见问题。
f) 叶片，拨轮或拨钮，一般会被造型设计师定义成亚光零件g)如果有关闭风门，当风门关紧时，手感及关闭声音应当明显可感知的。
h) 调节拨轮与面板应当有适当的高度差，造型统一，既保持美观又要使得操作便易。
i) 调节拨轮应当尽量避免使用纯塑料，尽可能地覆盖上橡胶材料，以获得良好的手感，操作手感应当平顺。
拨轮上装饰材料应精细，质感好。
j) 调节拨钮造型与叶片应当统一。
k) 对后排吹脚出风口而言，为了美观，需要被座椅遮住，应该特别关注滑动座椅。
组成结构示意图：图8 出风口结构示意图外形及结构：前排出风口外形为异形，后排出风口外形为方形，其上设计有拨轮和拨钮，拨轮上下有标识指示风门的开启和关闭。
拨轮控制风门的开启和关闭，控制出风口出风量。
叶片上的拨钮控制出风口水平及垂直出风方向。
出风口由装饰框（见图1-4）、面框（见图1-4）、壳体、风门、拨轮、拨钮、连杆、叶片等部件组成型式造型设计人员造型，与产品工程人员一起确定出风口的型式，般地，吹脸出风口有以下两种型式：桶型出风口经济而简单。
通常有一套可动的叶片和轴，整体可以绕轴转动。
下图给出了几个例子。
双叶片型出风口。
比桶型出风口复杂，造型灵活多样，成本也较高。
整体固定，有两套不同方向可动的叶片。
见下图。
2.1.3出风口及风道实例2.1.4材料风道类零件一般采用吹塑或注塑工艺制成,吹塑零件主要采用PE材料,而注塑则采用PP材料,以一定比例的滑石粉作为填充物，如PP-TD20。
出风口类零件材料如下：面框、拨轮骨架：采用ABS+PC。
装饰框、壳体、拨钮：采用ABS。
连杆，曲柄：采用POM。
风门包胶、拨轮包胶：采用EPDM。
风门骨架：采用PP-TD30。
叶片：采用PA6。
风道及出风口整车布置2.2.1风道整车布置风道的布置根据不同车型需要而不一样，如奔腾B70风道布置包括左、中左、中右、右通风风道；中、左侧、右侧除霜风道；前左、前右、后左、后右吹脚风道。
而有的车型如本田的雅阁八代除了以上风道外，还布置了后通风风道。
这些风道的布置于主仪表板和副仪表板内部空间布局有很大关系，布置要求满足风道最小截面面积的需要，同时要求具有良好的装配和可拆卸性能。
2.2.2出风口整车布置出风口数量:前排吹脸出风口：一般地，前排吹脸出风口的数量需要四个，两两对称设计。
两个吹向驾驶员，另两个吹向副驾驶。
单独地，驾驶员侧两个前排吹脸出风口，一般要求其中一个通过调节叶片能够使得气流吹到驾驶员身体上半部（头部，胸部），称之为上身出风口，另外一个通过调节叶片能够使得气流吹到驾驶员整个身体（头部，胸部，膝部），称之为全身出风口。
通常地，上身出风口位于仪表板中间，在驾驶员内侧；全身出风口位于仪表板两侧或门板上，在驾驶员外侧。
见下图示。
图 5 整车出风口布置图出风口高度:后排吹脸出风口的高度确定后排乘客H点，A点，后排出风口的中心点。
并计算各个角度。
H点：代表后排乘客臀部位置，由总布置来确定。
A点：代表后排乘客头部点位置，图 6应该使得从出风口外边缘做出的，以连接出风口中心与A点直线为轴线的，22度圆锥面不被乘客膝盖挡住。
通风性能2.3.1 风道中的压力损失风道设计中要注意风道中的压力损失,压力损失是由沿程压力损失和局部阻力损失组成。
●沿程压力损失沿程压力损失是空气沿管壁流动时,由空气与管壁之间的摩擦、空气分子内部之间的摩擦而产生的。
对于分支管路多的空调系统,沿程压力损失不可忽视。
它要求风道内的表面光滑平整,以降低风道表面的绝对粗糙度,从而减少摩擦阻力,减低压力损失。
空气在截面不变的管道中流动且空气量保持不变,沿程压力损失可按下式计算:ΔP=λ(V2ρL)/（8R S）式中:λ—摩擦阻力系数; V —风道内空气的平均流速(m / s) ;ρ—空气的密度( kg/m3 ) ; L —风道的长度(m) ; Rs—风道的水力半径(m) ; Rs =A / p。
A —风道的过流断面面积(m2 ) ; p—湿周, 即风道的周长(m) 。
由上式可见风道直管段摩擦阻力与空气本身的黏度、管壁粗糙度、水力半径、气流速度等因素有关。
●局部压力损失局部阻力是由于空气在管道中的流动时, 其流动的方向、流量或速度骤然突变,在风道内产生涡流和速度的重新分布, 从而使流动阻力大大增加,造成能量损失。
这类损失称为局部阻力损失。
如风道中的三通、弯头、截面扩大或缩小及进出口处,都会使空气的速度或流向发生改变,从而产生局部阻力损失。
这种局部阻力损失, 会使空调噪声加大。
2.3.2出风量对不同大小的车而言，由于系统风量大小不同，出风口的有效面积也不一样。
以下是对不同车型的出风口面积要求的参考信息。
大型轿车：出风口总有效面积至少达到160cm2 (最大推荐风量在140l/s左右)中型轿车：出风口总有效面积至少达到140cm2 (最大推荐风量在125l/s左右)小型轿车：出风口总有效面积至少达到120cm2 (最大推荐风量在110l/s左右)实践和经验加以判断。
2.3.3通风有效面积出风口开口面积的估算方法：由于出风口的叶片，连杆机构，拨杆，关闭风门的存在会挡住气流，所以真正有意义的开口面积应该是开口总面积减去被它们遮挡的面积，称之为有效面积。
不同类型的出风口的机构不同，有效面积的计算方法也不同。
基于通常经验考虑，两种出风口的有效面积估算公式如下：桶型出风口：出风口有效面积=*出风口外轮廓投射到垂直面上的总面积双叶片型出风口：出风口有效面积=*出风口外轮廓投射到垂直面上的总面积下图介绍了如何获得出风口轮廓投射到垂直面上的总面积。
在设计初期，往往只需估算的出风口有效面积即可。
如果需要得到精确的有效开口面积，则要通过带有具体结构设计的数模，进行详细的几何投影计算，方可获得。
精确计算要到出风口数模设计完成后才能进行。
校核出风口开口面积是否满足工程要求一般地，从舒适性考虑，吹脸出风口的最大风速希望是在~10.5m/s范围。
而在一定的气流流量下，出风口有效开口面积=风量量/风速，相应地，对出风口的开口面积有一个最低要求。
举例说明，对有前吹脸口和后副仪表板吹脸出风口的系统，假定系统最大气流流量是120l/s，在后排吹脸出风口关闭的情况下，假定要求最大气流速度不超过9m/s。
于是前吹脸出风口有效面积应该至少达到120l/s / 9m/s =130cm2，在后排吹脸出风口打开的情况下，假定要求最大气流速度不超过7.5m/s。
于是后排吹脸出风口有效面积应该至少达到120l/s / 7.5m/2 –130cm2=30cm2.另外，为了保持各个出风口风量的均衡性，每个出风口的面积差异不应超过3cm2.后排出风量及出风口开口面积一般地，后排出风量占总风量的20%-25%，达到25l/s左右。
有效开口面积应当至少达到30cm2。
出风口水平叶片布置方式2.4.1叶片数量2.4.2叶片尺寸要求工程人员校核出风口高宽比，建议出风口主叶片的布置方式高宽比RR=H/WH代表出风口的高度W代表出风口的宽度见下图示：图7注：对圆形的出风口，高宽比定为1对不规则形状的出风口，确定出风口的平均高度和宽度后，再计算高宽比。
