综合布线结构图
综合布线的部件
综合布线的部件：传输介质，连接件，电气保护装置。
一般采用分层星型拓扑结构。
六个部分：工作区：放置应用系统终端设备的地方，由终端设备连接到信息插座的连接线和插头组成。
相当于电话配线系统中连接话机的用户线及连接插头部分水平（配线）子系统：是干线子系统经楼层配线间的管理区和工作区的信息插座之间的布线。
相当于。
配线电缆或连接到用户出线盒的用户线部分。
干线子系统：由设备间和楼层配线之间的连接线缆组成。
相当于。
的干线电缆。
设备间：是在每一座大楼的适当地点放置综合布线线缆连接设备及其应用系统有源设备的场所，相当于，，中的站内配线设备及电缆，导线连接部分。
管理区：在配线间的或设备间的配线区域，采用交连和互连等方式，管理干线子系统和水平子系统的线缆。
相当于。
每层配线箱或电话分线盒部分。
建筑群子系统：由连接各建筑物之内的线缆组成，部件包括电缆，光缆和电气保护设备，相当于，，的电缆保护箱及各建筑物之间的干线电缆。
综合布线的特点;兼容性，开放性，灵活性，可靠性，先进性，和经济性。
而且在设计，施工和维护方面也很大方便。
智能建筑（办公楼）适宜的层高尺寸在3.8-4.2m之间。
通信方式：单工通信方式，半双工通信方式，全双工通信方式。
多路复用技术是指在一条通道上传送多路信息，使多路信号公用这条物理线路，包括信号的复合，传输，分离三个过程。
分三种：频分多路复用（常用与共享模拟信道），时分多路复用（共享数字信道时常用的重要技术之一）波分多路复用（是光纤信道网络扩容和发展宽带新业务的理想手段。
信道一般常称为线路。
是指信号传输的介质，信号从发送端经过它的传输到接收端）综合布线使用的线缆主要有两类：电缆和光缆。
电缆有双绞电缆和同轴电缆，双绞使用最多，光缆主要使用62.5/125μm 50/125μm多模光纤和8.3/125μm单模光纤。
同轴电缆的物理结构：同轴电缆简称同轴线（非对称电缆）其中心为一根实心铜导线，导线外裹绝缘层，绝缘层的外面有一层内导线同轴的导电金属层。
综合布线基础知识培训
1三6 类M-B--P- S以下传输率的布线系统器件类别。我们也用
“三类”和“五类”作为信息点的类别。
一般地，三类信息点用于连电话和普通计算机网络，五 类信息点用于连高速计算机网络。目前最常用的是超五 类及六类。配线间（管理子系统）中多种配线器件的总称。
4.4.1干线子系统基本要求
干线子系统基本要求 • 干线电缆、干线光缆布线的交接不应多于两次。 • 点对点端接是最简单、最直接的接合方法，干线电缆宜采
用点对点端接。 • 主干路由应选在该管辖区域的中间 • 缆线不应布放在电梯、供水、供气、供暖、强电等竖井中
干线子系统线缆类型选择 （1）100Ω双绞电缆。 （2）62.5 ／125μm多模光缆。 （3）50/125μm多模光缆。 （4）8.3／125μm单模光缆。
增强型或综合型设计，每10m2两个信息插座。 （3）信息模块类型和数量。
1. 3类信息模块。支持16Mbit／s信息传输 2. 超5类信息模块。支持1000Mbit／s信息传输 3. 6类信息模块。支持1000Mbit／s信息传输 4. 光纤插座模块。支持1000Mbit／s以上信息传输，适合语音、
综合布线方式能为数据、语音、通信以及弱电控制 等提供实用的、灵活的、可扩展的模块化介质通路，它 具有的如下特点：
1、实用性－－ 实施后的综合布线系统，将能够适应现 在和将来技术发展的需要，能实现数据通信、语音通信 及监视信号的传输。 2、灵活性－－ 综合布线系统应能够满足灵活应用的要 求，即任一信息点能够连接不同类型的设备，如计算机、 打印机、终端或电话、传真机等。
根据信息点的分布数量和管理方式确定楼层配线架根据信息点的分布数量和管理方式确定楼层配线架fdfd的位置和数量的位置和数量对于信息点不多使用功能近似的楼层对于信息点不多使用功能近似的楼层为便于管理可多个楼层共用一个楼层配线间但为便于管理可多个楼层共用一个楼层配线间但fdfd的的接线模块应有接线模块应有10102020的余量根据光缆的芯数规格确的余量根据光缆的芯数规格确定光纤终端盒的规格和形式配线间的位置一般要求选在定光纤终端盒的规格和形式配线间的位置一般要求选在弱电井附近的房间
某住宅楼单体综合强弱电布线方案图
综合布线系统结构图37页PPT
60、生活的道路一旦选定，就要勇敢地 走到底 ，决不 回头。 ——左
综合布线系统结构图
41、俯仰终宇宙，不乐复何如。 42、夏日长抱饥，寒夜无被眠。 43、不戚戚于贱，不汲汲于富贵。 44、欲言无予和，挥杯劝孤影。 45、盛年不重来，一日难再晨。及时 当勉励 ，岁月 不待人 。
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
《综合布线》PPT课件
三、任务实施
（一）任务实施一 分析网络通信链路
1．示例：计算机学院综合布线实训室某台计算机网络通信链路分析 • 图1-11所示是旭东职业技术学院计算机学院综合布线实训室（位于计
算机大楼的四楼）某台计算机到达校园网络中心核心交换机的物理链 路。
三、任务实施
（一）任务实施一 分析网络通信链路 2，实施步骤
（2）ISO/IEC 11801:2000 – 定义了永久链路 ，对永久链路和通道的等效远端串扰ELFEXT、综合近端 串扰和传输延迟进行了规定 。
（3）ISO/IEC 11801:2002 – 定义了Cat6/Class E和Cat7/Class F类链路
（三）综合布线系统国际标准
3．欧洲标准 欧洲标准CELENEC EN50173（信息系统通用布线标准）与国际标准ISO/IEC 11801
一、相关知识
（一）认识智能建筑
（一）认识智能建筑
（一）认识智能建筑
• “3A”智能建筑 ： – 建筑自动化或楼宇自动化（Building Automation，BA）、通信自动化 （Communication Automation，CA）和办公自动化（Office Automation，OA）
任务二 选用综合布线系统标准
一、任务分析 二、相关知识 （一）综合布线系统分级 （二）制订综合布线标准的国际组织与机构 （三）综合布线系统国际标准 （四）综合布线系统中国标准 三、任务实施：选择综合布线系统标准
二、相关知识
（一）综合布线系统分级
综合布线系统分级与分类对应表（双绞线电缆）
系统分级
系统分类
（1）现场考察你所在学校某大楼某房间内某台计算机到达校园网络中心 核心交换机的物理链路，记录这条链路经过的缆线和设备。
什么是综合布线系统-综合布线系统结构图

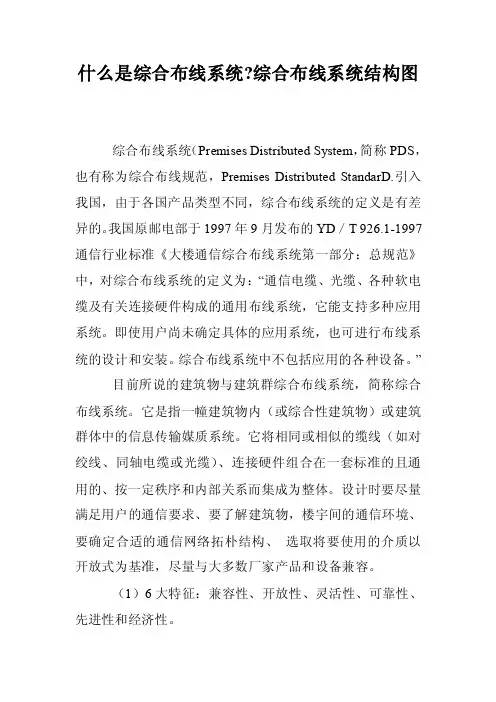

什么是综合布线系统?综合布线系统结构图
综合布线系统（Premises Distributed System，简称PDS，也有称为综合布线规范，Premises Distributed StandarD.引入我国，由于各国产品类型不同，综合布线系统的定义是有差异的。
我国原邮电部于1997年9月发布的YD／T 926.1-1997通信行业标准《大楼通信综合布线系统第一部分：总规范》中，对综合布线系统的定义为：“通信电缆、光缆、各种软电缆及有关连接硬件构成的通用布线系统，它能支持多种应用系统。
即使用户尚未确定具体的应用系统，也可进行布线系统的设计和安装。
综合布线系统中不包括应用的各种设备。
”
目前所说的建筑物与建筑群综合布线系统，简称综合布线系统。
它是指一幢建筑物内（或综合性建筑物）或建筑群体中的信息传输媒质系统。
它将相同或相似的缆线（如对绞线、同轴电缆或光缆）、连接硬件组合在一套标准的且通用的、按一定秩序和内部关系而集成为整体。
设计时要尽量满足用户的通信要求、要了解建筑物，楼宇间的通信环境、要确定合适的通信网络拓朴结构、选取将要使用的介质以开放式为基准，尽量与大多数厂家产品和设备兼容。
（1）6大特征：兼容性、开放性、灵活性、可靠性、先进性和经济性。
（2）6个子系统：建筑群连接子系统、设备间子系统、干线（垂直）子系统、管理子系统、水平子系统、工作区子系统。
图综合布线示意图。
综合布线工程
布线工程综合布线系统是建筑物或建筑群内的信息传输系统。
它使话音和数据通信设备、交换机设备、信息管理系统及设备控制系统、安全系统彼此相连，也使这些设备与外部通信网络相连接。
它包括建筑物到外部网络或电话局线路上的连线、与工作区的话音或数据终端之间的所有电缆及相关联的布线部件。
布线系统由不同系列的部件组成，其中包括：传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路、电器保护设备和支持硬件。
建筑物结构化综合布线网是由六个独立的子系统组成：a)工作区子系统---由工作区内的终端设备连接到信息插座的连接电缆组成。
常用设备是计算机(PC，工作站，中端，打印机)，电话，传真机等设备。
b)管理子系统---由交叉连接、直接连接配线的（配线架）连接硬件等设备所组成。
实现配线管理，其设计很完善，使用颜色编码，很容易追踪和跳线，体积小比传统配线箱节省50％空间。
c)水平子系统---由每一个工作区的信息插座开始，经水平布置一直到管理区的内侧配线架的线缆所组成。
实现信息插座和管理子系统间(跳线架)的连接，常用三类和五类双绞线实现这种连接。
d)主干线子系统---由建筑物内所有的（垂直）干线多对数线缆组成，即多对数铜缆，同轴电缆和多模多芯光纤以及将此线缆连接到其他地方的相关支撑硬件所组成。
实现计算机设备、程控机PBX和各管理子系统间的连接。
常用通信介质是光纤，使系统传输率达到100MBPS。
e)设备间子系统---由设备间的线缆、连接器和相关支撑硬件组成。
实现布线系统与设备的连接，主要为配合不同设备有关的适配器。
f)建筑群子系统---将一个建筑物中的线缆延伸到建筑物群，实现楼宇之间布线，连接到另一些建筑物中的通讯设备和装置上，它由电缆、光缆和入楼处线缆上过流过压的电器保护设备等相关硬件组成。
1、工作区布线工作区指从由水平系统而来的用户信息插座延伸至数据终端设备的连接线缆和适配器组成。
工作区的UTP跳线为软线材料，即双绞线的芯线为多股细铜丝，最大长度不能超过5M。
综合布线系统设计施工以及设备接线图文详解
弱电工程综合布线系统工作区子系统提供从水平子系统端接设施到设备的信号连接，通常由连接线缆、网络跳线和适配器组成。
水平子系统提供楼层配间至用户工作区的通信干线和端接设施。
水平主干线通常使用屏蔽双绞线(STP)和非屏蔽双绞线（UTP），也可以根据需要选择光缆。
端接设施主要是相应通信设备和线路连接插座。
管理区子系统管理区也称为管理子系统。
在结构化布线系统中,管理子系统是垂直子系统和水平子系统的连接管理系统，由通信线路互连设施和设备组成，通常设置在楼层配线间内,包括光纤、双绞线配线架、跳线(有快接式跳线和简易跳线之分）垂直干线子系统（干线子系统）通常为大对数铜缆或多芯光缆，安装在建筑物的弱电竖井内垂直主干子系统示意图设备间子系统设备间为安装电信设备和计算机网络设备，以及建筑物配线设备,进行网络管理的场所。
对于综合布线工程设计，设备间主要安装建筑物配线设备（BD）。
语音通信设备、计算机网络设备、引入设备等可装在一起。
建筑群子系统campus subsystem由配线设备、建筑物之间的干线电缆或光缆，跳线等组成.在实际应用中仅仅语音和计算机网络系统采用综合布线系统的原因：（1）系统成本原因(2)带宽原因（3）行业限制(4）不需要很高的灵活性设计标准及设计规范：•GB50311-2007 综合布线系统工程设计规范•GB 50312-2007 综合布线工程验收规范5。
2。
2 综合布线系统结构5.2。
3 综合布线的网络结构5。
2。
4 综合布线系统的设备配置设备配置主要是指各种主配线架(CD或BD)、楼层配线架、布线子系统、传输媒质和通信引出端(即信息插座)、交换机等的实际配置需求主干线路连接方式均采用星型网络拓朴结构，要求整个布线系统的主干电缆或光缆的交接次数一般不应超过两次有FD-BD和FD-BD-CD两种基本设备配置系统结构，但在实际工程中，往往会灵活的设备配置。
综合布线的设备配置1 建筑物标准FD-BD结构2 建筑物FD/BD结构3 建筑物FD—BD共用楼层配线间结构4 建筑群FD-BD—CD结构5。
《综合布线系统》PPT课件
整理课件
返回
17
图2.1 综合布线组成示意图
整理课件
9
2.1.3 综合布线的组成
• 综合布线系统是一种开放式的结构 化布线系统。它采用模块化方式，以 星形拓扑结构，支持大楼（建筑群） 的语音、数据、图像及视频等数字及 模拟传输应用。按照美国ANSI/EIA/T IA568A标准划分，结构化综合布线 系统根据其功能分为以下六个子系统：
整理课件
整理课件
6
（2）可扩展性
综合布线系统采用星型拓扑结构、模块化设计，布线系 统中除固定于建筑物内的主干线缆外，其余所有的接插 件都是积木标准件，易于扩充及重新配置。当用户因发 展而需要调整或增加配线时，不会因此而影响到整体布 线系统，可以保证用户先前在布线方面的投资。
综合布线系统主要采用双绞线或双绞线与光缆混合布线， 所有布线均采用世界上最新的通信标准，连接符合B—I SDN设计标准，按8芯双绞线配置。通过超5类双绞线， 数据最大传输速率可以达到155Mb／s，对于特殊用户 可以把光纤铺到桌面。干线光缆可设计为500MHz带宽， 为未来通讯量的增加提供了足够的富裕量，可以将当前 和未来的语音、数据、网络、互联设备以及监控设备等 很方便地联接起来。
整理课件
3
2.1.1 综合布线系统的由来
另一方面，PDS随着房地产事业的发展进入家庭，智能 化小区及家居布线系统迅速发展。当前小区综合布线的 主要参考标准为小区电讯布线标准（TIA／EIA—570— A）。小区综合布线系统和智能建筑综合布线系统的主 要区别首先在于小区智能化系统的用户独门独户，且每 户都有许多房间，每户的每个房间的配线都应独立，小 区综合布线系统应实现分户管理。其次是智能住宅需要 传输的信号种类较多，不仅有语音和数据，还有有线电 视、楼宇对讲等。因此，智能小区每个房间的信息点较 多，需要的接口类型也较智能建筑丰富。
《综合布线工程设计》PPT课件
单元三 综合布线工程设计
单元三 综合布线工程设计
内容概要 3.1 网络综合布线工程常用名词术语 3.2 综合布线工程常用符号和缩略词 3.3 综合布线工程设计
单元三 综合布线工程设计
3.1 网络综合布线工程常用名词术语
1.布线
能够支持信息电子设备相连的各种缆线、跳线、接插软线和连接器件组成的系统。 这里的缆线既包括光缆也包括电缆。跳线包括两端带头电缆跳线，一端带头电缆跳线 及两端不带头的电缆跳线。连接器件包括光模块和电模块、配线架等，这些都是不需要电 源就能正常使用的无电源设备，业界简称为“无源设备”。由此可见这个国家标准规定的 综合布线系统里没有交换机、路由器等有电源设备，因此我们常说“综合布线系统是一个 无源系统”。 图3-1为建筑群子系统光缆布线示意图。虚线框内的为建筑群子系统，左边的核心层 交换机和右边的汇聚层交换机设备不属于建筑群子系统。
信息点与楼层配线设备之间的传输线路，它不包括工作区缆线和设备缆线、跳线，但 可以包括一个CP链路。
14. 信道（ channel ）
连接两个应用设备的端到端的传输通道。信道包括设备缆线和工作区缆线。 在实际工程中，信道就是从管理间交换机端口到终端设备端口之间的连线及配线设备， 信道测试时必须包括管理间设备缆线、水平缆线和工作区缆线三段路由。
6）安全防护系统
本图集依据现行国家及行业标准编写，重点介绍了安全防范工作的内容。全书共分6章。 包括：闭路电视监控系统；防盗报警系统；门禁系统；对讲系统；巡更系统；停车场管理 系统等。
Campus Distributor Building distributor Floor distributor telecommunications outlet Consolidation point Terminal equipment Internet Protocol dB Optical fiber
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4.5 设计概要
4.5.2 设计等级特点
（1）基本型综合布线大多数能支持语音 ／数据服 务。 （2）增强型综合布线不仅具有增强功能，而且还有 发展余地。它支持语音和数据应用。 （3）综合型综合布线的主要特点： 引入光缆，可适用于规模较大的智能建筑，其余 特点与基本型或增强型相同。
4.5.3 设计步骤
超5类UTP*8 超5类UTP*8 超5类UTP*4 超5类UTP*10 超5类UTP*19 超5类UTP*14 超5类UTP*16 6芯室外多模光缆*1
接入交 换机 接入交 换机
北塔28层配线间
（89点）
超5类UTP*4 超5类UTP*6 超5类UTP*6 超5类UTP*4 超5类UTP*6 超5类UTP*6 超5类UTP*5 5类UTP*4 超5类UTP*5 超5类UTP*6 超5类UTP*6 超5类UTP*7
23F 22F 21F 20F 19F 18F 16F 15F
超5类UTP*4
北塔20层配线间
南塔18层配线间
（46点）
（87点） 14F
13F 12F 11F
南塔10层 超5类UTP*4 12芯室内多模光缆*1
接入交 换机
（72点） 10F
9F 8F 7F
超5类UTP*8 超5类UTP*7 超5类UTP*5
4.3 建筑物现场勘察
（2）计算机网络线路可与哪些线路共用槽道，特别 注意不要与电话以外的其他线路共用槽道，如果需 要共用，要有隔离设施。 （3）没有可用的电缆竖井，则要和甲方技术负责人 商定垂直槽道的位置，并选择垂直槽道的种类是梯 级式、托盘式、槽式桥架还是钢管等。 （4）在设备间和楼层配线间，要确定机柜的安放位 置，确定到机柜的主干线槽的铺设方式，设备间和 楼层配线间有无高架活动地板，并测量楼层高度数 据，特别要注意的是一般主楼和裙楼、一层和其他 楼层的楼层高度有所不同，同时还要确定卫星配线 箱的安放位置。
4.4 设计标准
1. 2. 3. 4. •
国际标准ISO/IEC 11801第二版； 北美标准ANSI/TIA/EIA 568-B； 欧洲标准CELENEC EN50173； 中国标准GB/T50311-2000、YD/T 926-2001。 选择时主要有以下两种做法：
– – 用户指定。比如一些在华的欧洲公司更喜欢采 用欧洲标准。 根据综合布线的性质和功能由布线系统集成商 推荐选定。
中心机柜
接入交 换机 接入交 换机
34F 33F 32F 31F 30F 29F 28F 27F 26F （58点） 25F 24F 23F 22F 20F 19F 18F 17F 16F 15F 14F 13F 12F 11F 10F 9F 8F （53点） 7F
30F 29F 28F 27F 26F 25F 24F
4.1 用户需求分析
一、需求分析对象 智能建筑、智能小区 二、智能小区 是继智能建筑后的又一个热点，随着智能建筑技术的发展， 人们把智能建筑技术应用到一个区域内的多座建筑物中，将 智能化的功能从一座大楼扩展到一个区域，实现统一管理和 资源共享，这样的区域就称作为智能小区 三、智能小区分类 住宅智能小区 、商住智能小区 、校园智能小区 四、智能小区示范工程三种类型分类： 一星级，二星级，三星级 五、用户信息需求分析的范围 ： 工程区域的大小，信息业务种类的多少
体育场馆等
STAR-S2126G/50G STAR-S2126G/50G STAR-S2126G/50G STAR-S2126G/50G 图
书馆
网络实验室
宿舍楼
2、综合布线系统拓扑（结构）图
超5类UTP*5 超5类UTP*6 超5类UTP*5 超5类UTP*7 超5类UTP*6 超5类UTP*7 超5类UTP*7 超5类UTP*6 南塔26层配线间 超5类UTP*9 超5类UTP*4 5类UTP*4 超5类UTP*10 超5类UTP*16 超5类UTP*18 超5类UTP*15 超5类UTP*13 超5类UTP*15 超5类UTP*10 超5类UTP*14 超5类UTP*15 超5类UTP*15 超5类UTP*11 超5类UTP*10 超5类UTP*7
4.5.4 名词和术语
4.6 综合布线系统组成
综合布线采用的主要布线部件有下列几种：
．建筑群配线架（CD）。 ．建筑群干线电缆、建筑群干线光缆。 ．建筑物配线架（BD）。 ．建筑物干线电缆、建筑物干线光缆。 ．楼层配线架（FD）。 ．水平电缆、水平光缆。 ．转接点（选用）（TP）。 ．信息插座（IO）。 ．通信引出端（TO）。
4、机柜设备分布图
4.6 综合布线系统结构
4.6 综合布线的网络结构
4.6.2 综合布线的网络结构
4.6.3 综合布线的设备配置
1 建筑物标准FD-BD结构 2 建筑物FD/BD结构
4.6.3 综合布线的设备配置
3 建筑物FD-BD共用楼层配线间结构 4 综合建筑物FD-BD-CD结构
4.6.3 综合布线的设备配置
4.3 建筑物现场勘察
（5）如果在竖井内墙上挂装楼层配线箱，要求竖井 内有电灯，并且有楼板，而不是直通的。如果是在 走廊墙壁上暗嵌配线箱，则要看墙壁是否要贴大理 石，是否有墙围要做特别处理，是否离电梯厅或房 间门太近影响美观。 （6）确定到卫星配线箱的槽道的铺设方式和槽道种 类。 （7）讨论大楼结构方面尚不清楚的问题。一般包括： 哪些是承重墙，大楼外墙哪些部分有玻璃幕墙，设 备层在哪层，大厅的地面材质，各墙面的处理方法 （如喷涂、贴大理石、木墙围等），柱子表面的处 理方法（如喷涂、贴大理石、不锈钢包面等）。
超5类UTP*14 超5类UTP*5 超5类UTP*10 超5类UTP*4 超5类UTP*5
接入交 换机
北塔12层配线间
超5类UTP*4
超5类UTP*6 超5类UTP*2
（38点）
2F 1F
南塔7层配线间
3、综合布线管线路由图
3
， 综 合 布 线 路 由 图 ， 信 息 点 分 布 图
4、机柜配线架信息点分布图
第4章
综合布线设计基础
教学目标 ：
知识：掌握需求分析、现场勘察、 布线标准、设计原则、步骤、系 统结构、了解布线产品
技能： 学会绘制布线系统图
教学重点：综合布线系统标准、系统结构、图纸设 计 教学难点：系统结构的变化 教具学具准备 综合布线系统结构图
第4章 设计基础
1、在用户配合下,进行详细的用户通信需求分析； 2、通过考察现场和查阅图纸熟悉建筑物的结构； 3、理顺与建筑物整体工程的关系； 4、掌握设计的标准、要点、原则和步骤； 5、根据网络拓扑结构确定综合布线的系统结构； 6、熟悉布线产品市场，为工程挑选品质优越的布线 产品； 7、掌握AUTOCAD和Microsoft Office Visio等软件的 使用方法，绘制综合布线系统图、施工图等。
二、与装潢工程的配合
1、设计配合 2、工期配合
（1） 管线系统先于装潢工程完成。 （2） 设备间、配线间和工作区安装在装潢工程后完成
3、设备间装潢施工的配合。
4.3 建筑物现场勘察
（1）各楼层、走廊和房间、电梯厅、大厅等吊 顶的情况，包括吊顶是否可以打开、吊顶高 度、吊顶距梁的高度及其他。然后根据吊顶 的情况确定水平主干线槽的铺设方法。对于 新楼要确定是走吊顶内线槽，还是走地面线 槽；对于旧楼改造工程需确定水平干线槽的 铺设路线。找到布线系统要用的电缆竖井， 看竖井有无楼板，询问同一竖井内有哪些其 他线路（包括自控系统、空调、消防、闭路 电视、保安监视、音响等系统的线路）。
4.8 图纸设计
• 5类图纸
1、网络拓扑结构图
2、综合布线系统拓扑（结构）图 3、综合布线管线路由图 4、楼层信息点平面分布图 5、机柜配线架信息点分布图
• 绘图软件简介
1、AUTOCAD 2、Microsoft Office Visio
1、网络拓扑结构图
STARView 网管平台
应用服务器群
• • • 568－B1综合布线系统总体要求 568－B2平衡双绞线布线组件 568－B3光纤布线组件
4.5 设计概要
4.5.1 设计原则 （1）尽量将综合布线系统纳入到建筑物整体规划、
设计和建设之中 （2）尽可能将更多的信息系统纳入到综合布线系统 （3）长远规划思想，保持一定的先进性。 （4）扩展性。 （5）标准化。 （6）灵活的管理方式。 （7）经济性：
RG-SAM安全 计费管理平台
网警安全 策略平台
Cernet
RG-WALL 1000
STAR-S6808
STAR-S3550-24
Internet
RG-S6806 RG-S6810
RG-S6806 RG-S6810
RG-WS-S4909 STAR-S3550-12G STAR-S3550-12G STAR-S3550-24G
5 建筑群FD-BD-CD结构
4.6.4 综合布线的接口
4.6.5 具体配置
1,子系统线缆长度
1．A＋B＋E≤10m 水平子系统中工作区电缆（光缆）、设备线缆和接插 线或跳线的总长度。 2．C＋D≤20m建筑物配线架或建筑群配线架上的接插线或跳线长度 3．F＋G≤30m 在建筑物配线架或建筑群配线架上的设备电缆（光缆）长 度。 4．接插线应符合设计指标的有关要求。 5．建筑群干线光缆是指多模光缆的长度。
4.7 综合布线厂商简介
(1) 美国朗讯（Lucent）科技公司
(2) 美国IBM公司ACS先进布线系统 (3) 美国奥创利（ORTRONICS）公司 (4) 美国西蒙（SIEMON）公司 (5)AMP安普公司 。 (6) 加拿大丽特（NORDX／CDT）公司 (7) 德国科龙（KRONE）公司 (8)南京普天通信股份有限公司 (9)万泰（WONDERFUL）Elite综合布线系统 (10) DINTEK鼎志电子股份有限公司 (11) 广州市唯康通信技术有限公司
