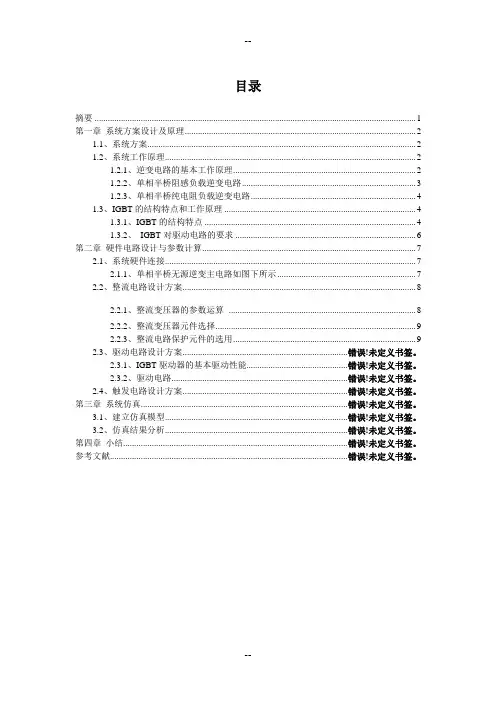

目录摘要 (1)第一章系统方案设计及原理 (2)1.1、系统方案 (2)1.2、系统工作原理 (2)1.2.1、逆变电路的基本工作原理 (2)1.2.2、单相半桥阻感负载逆变电路 (3)1.2.3、单相半桥纯电阻负载逆变电路 (4)1.3、IGBT的结构特点和工作原理 (4)1.3.1、IGBT的结构特点 (4)1.3.2、IGBT对驱动电路的要求 (6)第二章硬件电路设计与参数计算 (7)2.1、系统硬件连接 (7)2.1.1、单相半桥无源逆变主电路如图下所示 (7)2.2、整流电路设计方案 (8)2.2.1、整流变压器的参数运算 (8)2.2.2、整流变压器元件选择 (9)2.2.3、整流电路保护元件的选用 (9)2.3、驱动电路设计方案........................................................................... 错误!未定义书签。

2.3.1、IGBT驱动器的基本驱动性能.............................................. 错误!未定义书签。

2.3.2、驱动电路................................................................................ 错误!未定义书签。

2.4、触发电路设计方案........................................................................... 错误!未定义书签。

第三章系统仿真.............................................................................................. 错误!未定义书签。

3.1、建立仿真模型................................................................................... 错误!未定义书签。

IGBT单相桥式无源逆变电路设计

IGBT单相桥式无源逆变电路设计IGBT单相桥式无源逆变电路是一种常用于将直流电转换成交流电的电路。

在没有任何主动元件的控制下，通过合适的电路设计可以实现直流到交流的转换。

本文将详细介绍IGBT单相桥式无源逆变电路的设计原理、电路组成以及相关参数的计算。

一、IGBT单相桥式无源逆变电路的设计原理IGBT（Insulated Gate Bipolar Transistor）是一种常用的功率开关元件，同时结合了MOSFET和BJT的优点，具有低开关损耗、高开关速度等特点。

单相桥式无源逆变电路是由四个IGBT和四个二极管组成的桥式整流电路，它可以将直流电源的电压转换成交流电，供给交流电动机等负载使用。

桥式无源逆变电路的工作原理是通过控制IGBT的导通和关断时间来生成脉冲调制信号，进而控制IGBT的输出电压波形。

通过合理的波形控制，可以实现直流到交流的转换。

二、IGBT单相桥式无源逆变电路的电路组成1.IGBT模块：IGBT模块由四个IGBT和四个二极管组成，承担了整流和逆变的功能。

2.LC滤波网络：LC滤波网络由电感器和电容器组成，用于平滑逆变后的脉冲信号，使其更接近于纯正弦波。

3.电源：电源为IGBT单相桥式无源逆变电路提供直流信号，可以采用整流桥或直流电源等形式。

4.纯电阻负载：纯电阻负载是指无感性和无容性的负载，用于测试和验证逆变电路的输出波形。

三、IGBT单相桥式无源逆变电路参数的计算1.IGBT参数的计算：IGBT的参数包括额定电压、额定电流、功率损耗等。

根据所需的载波频率、输入电压和输出功率等参数进行计算。

2.LC滤波网络参数的计算：根据所需的输出频率和负载电流等参数，计算出电感器和电容器的数值。

3.电源参数的计算：根据所需的输入电压、输出功率和效率等参数，选择合适的电源。

四、总结IGBT单相桥式无源逆变电路是一种常用的电路，用于将直流电转换成交流电供给负载使用。

本文介绍了该电路的设计原理、电路组成以及相关参数的计算方法。

igbt单相电压型半桥无源逆变电路设计

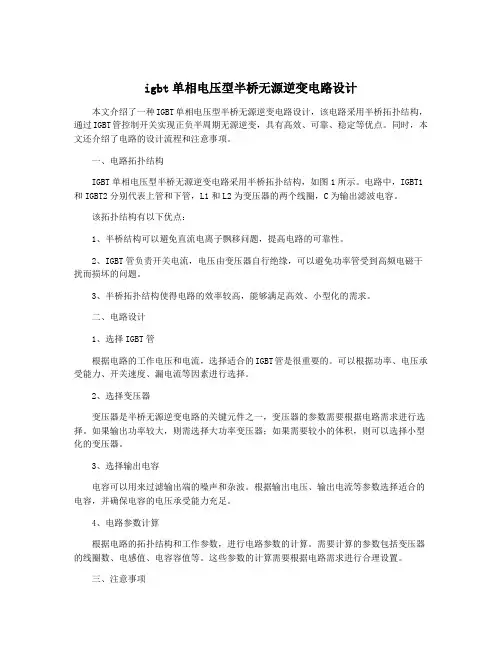

igbt单相电压型半桥无源逆变电路设计本文介绍了一种IGBT单相电压型半桥无源逆变电路设计，该电路采用半桥拓扑结构，通过IGBT管控制开关实现正负半周期无源逆变，具有高效、可靠、稳定等优点。

同时，本文还介绍了电路的设计流程和注意事项。

一、电路拓扑结构IGBT单相电压型半桥无源逆变电路采用半桥拓扑结构，如图1所示。

电路中，IGBT1和IGBT2分别代表上管和下管，L1和L2为变压器的两个线圈，C为输出滤波电容。

该拓扑结构有以下优点：1、半桥结构可以避免直流电离子飘移问题，提高电路的可靠性。

2、IGBT管负责开关电流，电压由变压器自行绝缘，可以避免功率管受到高频电磁干扰而损坏的问题。

3、半桥拓扑结构使得电路的效率较高，能够满足高效、小型化的需求。

二、电路设计1、选择IGBT管根据电路的工作电压和电流，选择适合的IGBT管是很重要的。

可以根据功率、电压承受能力、开关速度、漏电流等因素进行选择。

2、选择变压器变压器是半桥无源逆变电路的关键元件之一，变压器的参数需要根据电路需求进行选择。

如果输出功率较大，则需选择大功率变压器；如果需要较小的体积，则可以选择小型化的变压器。

3、选择输出电容电容可以用来过滤输出端的噪声和杂波。

根据输出电压、输出电流等参数选择适合的电容，并确保电容的电压承受能力充足。

4、电路参数计算根据电路的拓扑结构和工作参数，进行电路参数的计算。

需要计算的参数包括变压器的线圈数、电感值、电容容值等。

这些参数的计算需要根据电路需求进行合理设置。

三、注意事项在使用IGBT管时，需要防止温度过高和静电干扰等问题。

建议在使用IGBT管时加装散热器，并采用静电保护措施，以保证管子的正常工作。

总之，IGBT单相电压型半桥无源逆变电路是一种高效、可靠、稳定的电路结构，在工业自动化控制等领域有着广泛的应用。

IGBT单相半桥无源逆变电路设计

《单片机技术》课程设计说明书模板IGBT单相半桥无源逆变电路设计院、部：电子与信息工程学院学生姓名：指导教师：职称：博士专业：自动化班级：完成时间：2013年5月20日摘要本次课程设计的题目是IGBT单相半桥无源逆变电路设计，同时设计相应的触发电路。

根据电力电子技术的相关知识，单相桥式逆变电路是一种常见的逆变电路，与整流电路相比较，把直流电变成交流电的电路成为逆变电路。

当交流侧接在电网上，称为有源逆变；当交流侧直接和负载相接时，称为无源逆变，逆变电路在现实生活中有很广泛的应用。

本次设计中主要由交流电源，整流，滤波和半桥逆变电路四部分构成电路的主电路，驱动电路和驱动电源构成指挥主电路中逆变桥正确工作的控制电路。

设计中使用到的绝缘栅双极晶体管（Insulated-gate Bipolar Transistor）,英文简写为IGBT。

它是一种典型的全控器件。

它综合了GTR和MOSFET的优点，因而具有良好的特性。

现已成为中、大功率电力电子设备的主导器件。

本文对使用的IGBT单相半桥无源逆变电路进行了波形的仿真和分析。

关键词：IGBT;单相半桥；无源逆变ABSTRACTThe course design is the subject of IGBT single-phase half-bridge passive inverter circuit design, while the design of trigger circuit corresponding. According to the related knowledge of power electronics technology, single-phase bridge inverter circuit is a circuit common, compared with the rectifier circuit, the DC to AC inverter circuit become. When the AC side is connected to the power grid, called active inverter; when the AC side directly and load connected, called passive inverter, the inverter circuit is widely applied in real life.This design is mainly composed of AC power, rectifier, filter and half-bridge inverter circuit four parts of the main circuit circuit, driving circuit and power supply control circuit in the main circuit of inverter bridge command work properly. Insulated gate bipolar transistor to use in design (Insulated-gate Bipolar Transistor), the English abbreviation for IGBT. It is a typical control device. It combines the advantages of GTR and MOSFET, which has a good characteristic. Has now become the leading device, high power electronic equipment. This paper analyzed and simulated waveforms of IGBT single-phase half-bridge inverter circuit using passive.Keywords:IGBT; single-phase half-bridge; passive inverter第一章系统方案设计及原理1.1 系统方案系统方案如图1所示，在电路原理框图中，交流电源、整流、滤波和半桥逆变电路四个部分构成电路的主电路，驱动电源和驱动电路两部分构成指挥主电路中逆变桥正确工作的控制电路。

电力电子技术课程设计mosfet电压型单相半桥无源逆变电路设计

电力电子技术课程设计一、课程设计的性质和目的1、性质：是电气自动化专业的必修实践性环节。

2、目的：1）培养学生综合运用知识解决问题的能力与实际动手能力；2）加深理解《电力电子技术》课程的基本理论；3）初步掌握电力电子电路的设计方法。

二、课程设计的题目MOSFET电压型单相半桥无源逆变电路设计（阻感性负载）设计条件：（1）输入直流电压：Ui=200V（2）输出功率：500W（3）输出电压波形：1KHz方波三、课程设计的内容，指标内容及要求，应完成的任务1、课程设计的要求1）整流电路的选择2）整流变压器额定参数的计算3）晶闸管（全控型器件）电压、电流额定的选择4）平波电抗器电感值的计算5）保护电路（缓冲电路）的设计6）触发电路（驱动电路）的设计7）画出完整的主电路原理图和控制电路原理图2、指标要求（1）输入直流电压：Ui=200V；（2）输出功率：500W；（3）输出电压波形：1KHz方波。

3、整流电路的选择整流电路选择感容滤波的二极管整流电路，由于电容两端的电压不能突变，故能够保证输出电压为大小恒定的直流电压。

u d波形更平直，电流i2的上升段平缓了许多，这对于电路的工作是有利的。

4、触发电路（驱动电路）的设计实现逆变的主电路中用的是全控型器件MOSFET，触发电路主要是针对它的触发设计，电路的原理图如下图所示。

跟双极性晶体管相比，一般认为使MOS管导通不需要电流，只要GS电压高于一定的值，就可以了。

这个很容易做到，但是，我们还需要速度。

在MOS管的结构中可以看到，在GS，GD之间存在寄生电容，而MOS管的驱动，实际上就是对电容的充放电。

对电容的充电需要一个电流，因为对电容充电瞬间可以把电容看成短路，所以瞬间电流会比较大。

选择/设计MOS管驱动时第一要注意的是可提供瞬间短路电流的大小。

第二注意的是，普遍用于高端驱动的NMOS，导通时需要是栅极电压大于源极电压。

而高端驱动的MOS管导通时源极电压与漏极电压(VCC)相同，所以这时栅极电压要比VCC大4V或10V。

IGBT单相桥式无源逆变电路设计资料

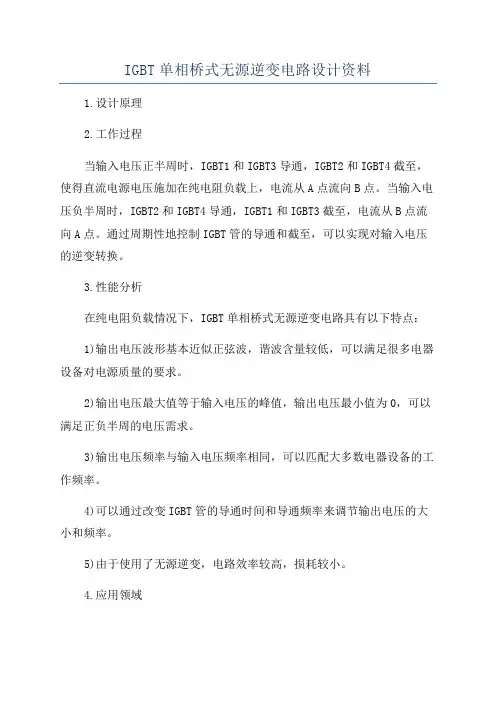

IGBT单相桥式无源逆变电路设计资料1.设计原理2.工作过程当输入电压正半周时，IGBT1和IGBT3导通，IGBT2和IGBT4截至，使得直流电源电压施加在纯电阻负载上，电流从A点流向B点。

当输入电压负半周时，IGBT2和IGBT4导通，IGBT1和IGBT3截至，电流从B点流向A点。

通过周期性地控制IGBT管的导通和截至，可以实现对输入电压的逆变转换。

3.性能分析在纯电阻负载情况下，IGBT单相桥式无源逆变电路具有以下特点：1)输出电压波形基本近似正弦波，谐波含量较低，可以满足很多电器设备对电源质量的要求。

2)输出电压最大值等于输入电压的峰值，输出电压最小值为0，可以满足正负半周的电压需求。

3)输出电压频率与输入电压频率相同，可以匹配大多数电器设备的工作频率。

4)可以通过改变IGBT管的导通时间和导通频率来调节输出电压的大小和频率。

5)由于使用了无源逆变，电路效率较高，损耗较小。

4.应用领域1)智能电网中的逆变器装置，用于将电网交流电转换为直流电，以供给电动汽车等设备使用。

2)变频空调、变频电机等设备的电源模块，用于将输入电源转换为合适的频率和电压，以满足设备的工作要求。

3)太阳能光伏逆变器，将太阳能电池板产生的直流电转换为交流电，以供给电网使用或给其他设备充电。

4)离网系统中的逆变器，用于将微型风力发电机或小型水力发电机产生的直流电转换为交流电，以供给独立的电力系统使用。

总结：IGBT单相桥式无源逆变电路是一种常用的电力转换器，适用于各种领域的电源转换应用。

在纯电阻负载情况下，该电路具有输出电压近似正弦波、频率可调、效率高等特点，因此被广泛应用于智能电网、变频设备、太阳能光伏逆变器和离网系统等领域。

MOSFET单相桥式无源逆变电路设计

MOSFET单相桥式无源逆变电路设计引言无源逆变电路是一种将直流电能转换为交流电能的电路。

其中，MOSFET单相桥式无源逆变电路是一种常用的设计方案。

本文将详细介绍MOSFET单相桥式无源逆变电路的设计。

设计思路MOSFET单相桥式无源逆变电路的设计需要考虑很多因素。

首先，要确定输出交流电的频率和电压，以及所需的输出功率。

其次，要选择合适的MOSFET管件，以确保其能够承受所需的输出功率。

最后，要设计出合适的电路结构和控制策略，以确保电路的稳定运行。

电路结构控制策略为了实现无源逆变电路的正常工作，需要设计合适的控制策略。

一种常用的控制策略是基于PWM（脉冲宽度调制）技术的控制方法。

通过控制上下桥的MOSFET管件的开关频率和占空比，可以实现对输出交流电的频率和电压的调节。

具体的控制策略是，通过对上下桥的交叉触发，控制上下MOSFET管件的开关。

当上半桥导通时，下半桥断开，输出交流电为正半周期；当下半桥导通时，上半桥断开，输出交流电为负半周期。

通过不断交替地进行上下桥的导通和断开，可以实现输出交流电的正常工作。

主要参数的设计在设计MOSFET单相桥式无源逆变电路时，需要确定一些重要的参数。

首先是输入端的直流电压。

根据所需的输出交流电压，可以确定输入端的直流电压。

其次是输出的频率和电压。

根据应用需求，可以指定输出交流电的频率和电压。

最后是输出功率。

根据所需的输出功率，可以选取合适的MOSFET管件。

结果与分析通过对MOSFET单相桥式无源逆变电路的设计，可以得到所需的输出交流电。

通过控制上下桥的MOSFET管件的开关，可以实现对输出交流电的频率和电压的调节。

结论1.唐凤鸣,张仕锁.电力电子器件与电源技术.北京：中国电力出版社，20242.鄂柯.光伏系统无源逆变与控制策略研究.浙江：浙江大学。

IGBT单相桥式无源逆变电路课程设计

IGBT单相桥式无源逆变电路是一种常见的电力电子变换器拓扑结构，广泛应用于各种领域的电力控制和调节中。

本文将详细介绍IGBT单相桥式无源逆变电路的设计原理、电路结构、控制策略以及性能评估等方面，并通过课程设计来深入理解和实践这一电路的工作机制。

一、设计原理IGBT单相桥式无源逆变电路是一种将直流电压转换为交流电压的电力电子变换器。

其基本工作原理是通过控制IGBT管的导通和关断，调节输出电压的大小和频率，实现对负载端的功率调节。

在正半周和负半周分别通过两个IGBT管来实现电压的逆变，从而产生交流输出。

二、电路结构IGBT单相桥式无源逆变电路主要由四个IGBT管和四个二极管组成，其中两个IGBT管和两个二极管串联构成半桥，两个半桥串联形成全桥结构。

通过PWM控制方法，控制IGBT管的导通和关断，实现对输出电压的调节。

三、控制策略1. PWM控制：采用脉冲宽度调制（PWM）控制方法，通过改变PWM信号的占空比来调节输出电压的大小。

2. 电压闭环控制：通过采集输出电压信号，与设定的参考电压进行比较，控制PWM信号的占空比，实现稳定的输出电压控制。

3. 过流保护：设计合适的过流保护电路，当负载过大时及时切断IGBT 管的导通，以保护设备和负载不受损坏。

四、性能评估1. 效率评估：通过测量输入功率和输出功率，计算电路的效率，评估电路的能量转换效率。

2. 谐波分析：通过示波器等工具对输出波形进行谐波分析，评估谐波含量，检查输出波形的质量。

3. 动态响应：测试电路的动态响应特性，如瞬态响应时间、稳定性等，评估电路的动态性能。

五、课程设计内容1. 电路仿真：使用仿真软件搭建IGBT单相桥式无源逆变电路模型，进行电路仿真分析。

2. 硬件设计：根据电路原理图设计PCB电路板，选取合适的元器件进行电路搭建。

3. 控制程序编写：编写微控制器控制程序，实现对IGBT管的PWM 控制和电压闭环控制。

4. 性能测试与优化：进行电路性能测试，如效率测试、谐波分析、动态响应测试等，根据测试结果进行电路性能优化。

单相半桥无源逆变电路的设计教材

基于MOSFET的单相半桥无源逆变电路的设计设计目的：1·掌握单相桥式全控桥整流电路和单相半桥无源逆变电路的工作原理，进行结合完成交-直-交电路的设计；2·熟悉两种电路的拓扑，控制方法；3·掌握两种电路的主电路，驱动电路，保护电路的设计方法，元器件参数的计算方法；4·培养一定的电力电子的实验和调试能力；5·培养学生综合运用知识解决问题的能力与实际动手能力；6·加深理解《电力电子技术》课程的基本理论；设计指标：MOSFET电压型单相半桥无源逆变电路设计（纯电阻负载）（1）输入直流电压：Ui=200V（2）输出功率：500W（3）输出电压波形：1KHz方波总体目标及任务：选择整流电路，计算整流变压器额定参数，选择全控器件的额定电压电流，计算平波电抗器感值，设计保护电路，全控器件触发电路的设计，画出主电路原理图和控制电路原理图，进行Matlab的仿真，画出输出电压，电流模拟图。

1·主电路的设计：（1）整流部分主电路设计:单项桥式全控整流电路带电阻性负载电路如图（1）：图（1）在单项桥式全控整流电路中，晶闸管VT 1和VT 4组成一对桥臂，VT 2和VT 3 组成另一对桥臂。

在u 2正半周（即a 点电位高于b 点电位），若4个晶闸管均不导通，负载电流i d 为零，u d 也为零，VT 1、VT 4串联承受电压u 2，设VT 1和VT 4的漏电阻相等，则各承受u2的一半。

若在触发角α处给VT1和VT 4加触发脉冲，VT 1、VT 4即导通，电流从a 端经VT 1、R 、VT 4流回电源b 端。

当u 2为零时，流经晶闸管的电流也降到零，VT 1和VT 4关断。

在u2负半周，仍在触发延迟角α处触发VT 2和VT 3（VT 2和VT 3的α=0处为ωt=π），VT 2和VT 3导通，电流从电源的b 端流出，经VT 3、R 、VT 2流回电源a 端。

单相全桥和半桥无源逆变电路

单相全桥和半桥无源逆变电路学生姓名: 学号: 学院: 信息与通信工程学院专业: 自动化题目: MOSFET单相桥式无源逆变电路设计(纯电阻负载)指导教师: 职称:2011年12月31日中北大学课程设计任务书11/12 学年第一学期学院: 信息与通信工程学院专业: 自动化学生姓名: 学号: 课程设计题目: MOSFET单相桥式无源逆变电路设计(纯电阻负载) 起迄日期: 12月25日, 12月31日课程设计地点: 电气工程系实验中心指导教师:系主任:下达任务书日期: 2011年 12月 25 日课程设计任务书1(设计目的:1)培养学生文献检索的能力，特别是如何利用Internet检索需要的文献资料。

2)培养学生综合分析问题、发现问题和解决问题的能力。

3)培养学生运用知识的能力和工程设计的能力。

4)提高学生课程设计报告撰写水平。

2(设计内容和要求(包括原始数据、技术参数、条件、设计要求等): 设计内容:1、设计一个MOSFET单相桥式无源逆变电路(纯电阻负载)设计要求:1)输入直流电压:U=100V; d2)输出功率:300W;3)输出电压波形:1KHz方波。

2、设计MOSFET单相半桥无源逆变电路(纯电阻负载)设计要求:1)输入直流电压:U=100V; d2)输出功率:300W;3)输出电压波形:1KHz方波。

3(设计工作任务及工作量的要求〔包括课程设计说明书、图纸、实物样品等〕:设计工作任务及工作量的要求:1)根据课程设计题目，收集相关资料、设计主电路和触发电路;2)用Multisim等软件制作主电路和控制电路原理图;3)撰写课程设计报告——画出主电路、控制电路原理图，说明主电路的工作原理，完成元器件参数计算，元器件选型，说明控制电路的工作原理，用Multisim 或EWB等软件绘出主电路典型的输出波形(比较实际波形与理论波形)，绘出触发信号(驱动信号)波形，说明设计过程中遇到的问题和解决问题的方法，附参考资料。

IGBT单相桥式无源逆变电路设计

IGBT单相桥式无源逆变电路设计IGBT单相桥式无源逆变电路是一种将直流电能转换为交流电能的电路，广泛应用于电力电子领域中。

无源逆变电路由于不需要任何外部能源，使得其工作更加简单和可靠。

本文将介绍IGBT单相桥式无源逆变电路的设计原理、主要组成部分以及其工作原理等内容。

在设计IGBT单相桥式无源逆变电路时，需要考虑以下几个关键因素：1.选择合适的IGBT管：IGBT管是无源逆变电路的关键部件，应选择具有适当的功率、电压和电流特性的IGBT管。

同时需要考虑其导通和关断速度，以确保电路的稳定性和工作效率。

2.设计适当的驱动电路：由于IGBT管需要在高频环境下工作，需要设计适当的驱动电路，以提供恰当的电压和电流波形，确保IGBT的正常工作。

3.控制策略设计：无源逆变电路的控制策略是确保电路能够实现所需输出的重要因素。

可以采用脉宽调制（PWM）控制策略，通过控制开关的导通和关断时间，来实现电压和频率的调节。

4.滤波电路设计：逆变电路产生的输出电压可能存在较高的谐波成分，需要设计适当的滤波电路来消除这些谐波，从而获得稳定的交流输出。

1.当输入直流电源施加在桥式电路的直流侧时，根据控制策略，对四个IGBT管进行相应的开通和关断操作。

2.当Q1和Q4管开通，Q2和Q3管关断时，输入直流电源通过Q1管和Q4管流入负载电阻RL，形成正向电压。

3.反之，当Q1和Q4管关断，Q2和Q3管开通时，输入直流电源通过Q2管和Q3管流入负载电阻RL，形成反向电压。

通过适当控制IGBT管的导通和关断时间，可以调节输出的电压和频率，从而实现不同的应用需求。

在设计IGBT单相桥式无源逆变电路时，需要进行合理的元件选择、电路设计和控制策略设计，以确保电路的性能和稳定性。

此外，还需要考虑保护电路的设计，以确保电路和负载的安全性。

单相半桥无源逆变电路的设计文档

1概述1.1课题背景和意义功率MOSFET(金属－氧化物-半导体场效应晶体管)是最重要的一种功率场效应晶体管,除此之外还有MISFET、MESFET、JFET等几种。

功率MOSFET为功率集成器件，内含数百乃至上万个相互并联的MOSFET单元。

为提高其集成度和耐压性,大都采用垂直结构(即VMOS)，如VVMOS（V型槽结构）、VUMOS、SIPMOS等。

图1如图1显示了一种SIPMOS（n沟道增强型功率MOSFET）的部分剖面结构。

其栅极用导电的多晶硅制成,栅极与半导体之间有一层二氧化硅薄膜,栅极与源极位于硅片的同一面，漏极则在背面。

从总体上看，漏极电流垂直地流过硅片，漏极和源极间电压也加在硅片的两个面之间。

该器件属于耗尽型n沟道的功率MOSFET，其源极和漏极之间有一n型导电沟道,改变栅极对源极的电压，可以控制通过沟道的电流大小。

耗尽型器件在其栅极电压为零时也存在沟道，而增强型器件一定要施加栅极电压才有沟道出现。

与n沟道器件对应,还有p沟道的功率MOSFET。

图2图2为图1所示SIPMOS的输出特性。

它表明了栅极的控制作用及不同栅极电压下，漏极电流与漏极电压之间的关系。

图2中，在非饱和区(Ⅰ),源极和漏极间相当于一个小电阻；在亚阈值区(Ⅲ)则表现为开路；在饱和区(Ⅱ)，器件具有放大作用。

功率MOSFET属于电压型控制器件。

它依靠多数载流子工作,因而具有许多优点:能与集成电路直接相连；开关频率可在数兆赫以上（可达100MHz），比双极型功率晶体管(GTR)至少高10倍；导通电阻具有正温度系数,器件不易发生二次击穿,易于并联工作。

与GTR相比，功率MOSFET的导通电阻较大，电流密度不易提高，在100kHz以下频率工作时,其功率损耗高于GTR。

此外，由于导电沟道很窄（微米级）,单元尺寸精细，其制作也较GTR困难。

在80年代中期,功率MOSFET的容量还不大（有100A/60V，75A/100V，5A/1000V等几种）。

单相半桥逆变器课程设计

单相半桥逆变器课程设计一、课程目标知识目标：1. 学生能理解单相半桥逆变器的基本工作原理，掌握其电路构成和功能。

2. 学生能掌握单相半桥逆变器中主要元件的作用，如开关器件、滤波器等。

3. 学生能解释单相半桥逆变器在不同工作模式下的能量转换过程。

技能目标：1. 学生能够运用所学知识，设计简单的单相半桥逆变器电路，并进行仿真分析。

2. 学生能够通过实验，测试单相半桥逆变器的输出波形，分析逆变效果。

3. 学生能够解决实际应用中单相半桥逆变器出现的基本问题，具备一定的故障排查能力。

情感态度价值观目标：1. 学生能够培养对电子技术的兴趣，增强对电力电子器件的探索欲望。

2. 学生能够认识到单相半桥逆变器在新能源发电、电动汽车等领域的广泛应用，增强环保意识。

3. 学生通过团队协作完成课程任务，培养合作精神，提高沟通能力。

本课程针对高年级电子技术相关专业学生，结合课程性质，注重理论与实践相结合，提高学生的实际操作能力。

通过本课程的学习，使学生能够掌握单相半桥逆变器的基本知识，具备一定的电力电子器件设计和应用能力，为今后的学习和工作打下坚实基础。

二、教学内容1. 单相半桥逆变器基本原理- 逆变器的作用与分类- 单相半桥逆变器电路构成- 单相半桥逆变器工作原理2. 单相半桥逆变器主要元件- 开关器件（如IGBT、MOSFET）- 滤波器（如LC滤波器）- 控制策略（如PWM控制）3. 单相半桥逆变器工作模式分析- 直流侧能量存储与转换- 交流侧输出波形分析- 不同模式下的能量转换效率4. 单相半桥逆变器电路设计与仿真- 选择合适的元件参数- 建立仿真模型- 分析输出波形及性能指标5. 实验教学- 搭建单相半桥逆变器实验平台- 测试输出波形，分析逆变效果- 故障排查与问题解决6. 单相半桥逆变器应用案例分析- 新能源发电领域- 电动汽车领域- 家用电器控制教学内容参考教材相关章节，结合课程目标进行合理安排和进度制定。

IGBT单相电压型半桥无源逆变电路设计

IGBT单相电压型半桥无源逆变电路设计引言：无源逆变器是一种将直流电源转换为交流电源的电力电子装置。

在工业和家庭中，无源逆变器被广泛应用于交流电源的供应，如电机驱动、照明系统和电力供应等。

本文将介绍IGBT单相电压型半桥无源逆变电路的设计原理和方法。

一、无源逆变器原理：无源逆变器的基本原理是通过DC电源，经过电容滤波以及交流输出变压器等，将直流电源转换为交流电源。

在半桥无源逆变器中，瞬时电流流经其两个输出电容之一，从而实现交流输出。

二、电路设计：1.IGBT选择：由于半桥无源逆变器所需承受较高的电压和电流，因此需要选择耐压能力强的IGBT。

根据要求，选择耐压大于输入电压和输出电压的IGBT装置。

2.控制电路设计：半桥无源逆变器需要一个合适的控制电路来控制IGBT的开关状态。

一种常见的控制方法是采用PWM（脉冲宽度调制）技术。

PWM技术可通过控制转换器的开关时间，来实现输出电压的调节。

3.输出滤波电路设计：在半桥无源逆变器中，输出的交流电压通常需要通过滤波电路进行过滤，以消除输出中的谐波和噪音。

滤波电路通常由电感和电容组成，可根据需求选择适当的参数。

4.保护电路设计：为了确保无源逆变器的安全运行，需要设计相应的保护电路。

保护电路可以包括过压保护、过流保护、温度保护等功能，以防止电路过载、过热等情况发生。

三、实际应用：1.交流电机驱动：无源逆变器常用于交流电机驱动中，通过将直流电源逆变成交流电源，实现电机的控制和调速。

逆变器可以根据需要变换频率和电压，以满足不同负载的要求。

2.照明系统：无源逆变器也可以应用于照明系统中，通过逆变电路将直流电源转换成交流电源，供给照明设备。

逆变器可以实现对照明的调亮调暗和调色调温等功能，提高照明系统的灵活性。

3.电力供应：无源逆变器可以将直流电源转换为交流电源，用于电力供应。

逆变器可以应用于太阳能和风能等可再生能源系统中，将直流电源转换为交流电源，供给家庭和工业用电等。

单相半桥无源逆变器设计精编版

在一个周期内，电力晶体管T1和T2的基极信号各有半周正偏，半周反偏，且互补。

若负载为阻感负载，设t2时刻以前，T1有驱动信号导通，T2截止。

t2时刻关断的T1，同时给T2发出导通信号。

由于感性负载中的电流i。

不能立即改变方向，于是D2导通续流。

t3时刻i。

降至零，D2截止，T2导通，i。

开始反向增大。

在t4时刻关断T2，同时给T1发出导通信号，由于感性负载中的电流i。

不能立即改变方向，D1先导通续流；t5时刻i。

降至零，T1导通。

2、将直流电转换为交流电的电路称为逆变电路，根据交流电的用途可分为哪几类？答：有源逆变和无源逆变。

成绩评定依据：课程设计考勤情况（20％）：课程设计答辩情况（30％）：完成设计任务及报告规范性（50％）：最终评定成绩（以优、良、中、及格、不及格评定）指导教师签字：2011年12 月20 日《电力电子课程设计》课程设计任务书2011 ～2012 学年第1学期学生姓名：朱勇专业班级电气工程及其自动化2010专升本指导教师：南光群、黄松柏工作部门：电气学院电气自动化教研室一、课程设计题目：1. 单相桥式晶闸管整流电路设计2. 三相半波晶闸管整流电路设计3. 三相桥式晶闸管整流电路设计4. 降压斩波电路设计5. 升压斩波电路设计6. 单相半桥无源逆变电路设计7. 单相桥式无源逆变电路设计8. 单相交流调压电路设计9. 三相桥式SPWM逆变器设计二、课程设计内容1. 根据具体设计课题的技术指标和给定条件，能独立而正确地进行方案论证和电路设计，要求概念清楚、方案合理、方法正确、步骤完整；2. 学会查阅有关参考资料和手册，并能正确选择有关元器件和参数；3. 编写设计说明书，参考毕业设计论文格式撰写设计报告（5000字以上）。

单相半桥无源逆变电路的设计

单相半桥无源逆变电路的设计单相半桥无源逆变电路的基本原理是通过两个开关管交替导通和关断，实现直流电压到交流电压的转换。

在导通状态下，直流电源的正极连接到负载，并通过开关管将电流传递给负载。

在关断状态下，通过电感和电容等元件，将磁能和电能转换为交流电压输出。

通过两个开关管交替导通和关断，实现正负半周的交流电压输出。

单相半桥无源逆变电路主要由两个开关管、两个磁元件（电感、变压器等）和两个电容组成。

开关管的导通和关断通过控制电路实现，可以使用晶闸管、MOSFET或IGBT等开关元件。

磁元件用于储存磁能，将直流电能转换为交流电能。

电容则用于储存电能，平滑输出的交流电压波形。

接下来，我们将详细介绍单相半桥无源逆变电路的设计步骤。

1.确定电源和负载要求：根据具体应用需求，确定输入直流电压和输出交流电压的额定值。

2.选择开关管和控制电路：根据负载要求和工作条件，选择合适的开关管和控制电路。

考虑开关管的导通电流和耐受电压，以及控制电路的驱动能力和稳定性。

3.选择磁元件：根据负载要求和电源容量，选择合适的磁元件。

磁元件的参数包括电感值、饱和电流和损耗等。

4.选择电容：根据负载要求和输出电压纹波范围，选择合适的电容。

电容的参数包括容值、工作电压和损耗等。

5.设计控制电路：根据开关管的驱动方式，设计合适的控制电路。

常见的控制方式包括触发电路、斩波电路和保护电路等。

6.进行电路仿真：使用电路仿真软件，验证和优化设计的单相半桥无源逆变电路。

通过仿真结果，可以评估电路的性能和稳定性。

7.制作原型电路：根据设计结果，制作原型电路进行实际测试。

根据测试结果，对电路进行调整和优化。

8.优化电路参数：根据原型电路的测试结果，对电路参数进行调整和优化。

可以通过更换元件、调整电路连接方式等方法，改善电路性能。

9.进行电路性能测试：对优化后的单相半桥无源逆变电路进行性能测试。

测试项目包括输出波形、效率、稳定性和保护性能等。

10.进行传感器的选型与设计：根据实际要求，选择合适的传感器，并设计传感器的接口和驱动电路。

MOSFET单相桥式无源逆变电路设计

MOSFET单相桥式无源逆变电路设计无源逆变电路是一种将直流电能转换为交流电能的电路，常用于交流电机驱动、太阳能逆变器等应用中。

MOSFET单相桥式无源逆变电路是其中一种常见的设计方案，下面将详细介绍其设计原理和步骤。

设计原理：MOSFET单相桥式无源逆变电路由四个MOSFET管组成，分别为Q1、Q2、Q3和Q4、其中，Q1和Q4为上管，Q2和Q3为下管。

通过控制MOSFET管的导通和关断，实现直流电源的正负半周期切换，从而产生交流电源输出。

设计步骤：1.电源选择：根据实际需求选择适当的直流电源作为输入电源。

通常情况下，选择稳定的直流电源，如电池或直流电源供应器。

2.选择MOSFET管：根据设计要求，选择适当的MOSFET管。

关键参数包括最大电流、最大电压、开关速度等。

确保所选的MOSFET管能够满足设计需求。

3.电路连接：按照桥式无源逆变电路的连接方式，将四个MOSFET管连接成桥式电路。

其中，Q1和Q4的源极连接到正极，Q2和Q3的源极连接到负极。

同时，将输入电源连接到Q1和Q3的栅极，Q2和Q4的栅极通过适当的驱动电路控制。

4.控制信号生成：通过控制Q1和Q3的栅极驱动电路，生成交替的高低电平信号，控制其导通和关断。

具体的控制信号生成方式可以采用计算机控制、单片机控制或者专用的驱动芯片。

5.输出滤波：由于无源逆变电路输出的是一个脉冲信号，需要通过滤波电路将其转变为平滑的交流电源输出。

常用的滤波电路包括LC滤波电路、RC滤波电路等。

6.保护措施：为了保护MOSFET管和其他电路元件，可以采取一些保护措施，如过流保护、过压保护、温度保护等。

7.参数调整：在实际应用中，根据具体的负载要求和输出电流电压等参数，对无源逆变电路进行调整和优化。

可以通过改变MOSFET管的参数、调整滤波电路等方式来实现。

总结：MOSFET单相桥式无源逆变电路是一种常见的无源逆变电路设计方案。

通过控制MOSFET管的导通和关断，将直流电能转换为交流电能。

MOSFET单相桥式无源逆变电路设计

MOSFET单相桥式无源逆变电路设计
首先，我们需要选择适合的MOSFET管。

选取的MOSFET应具备以下特性：低导通电阻、高开关速度、高耐压能力以及低驱动功率。

一种常用的
型号是IRF540。

然后，我们需要设计驱动电路来控制MOSFET管的开关。

对于驱动电路的设计，我们采用了一种简单的方法，即使用与非门电
路来实现对MOSFET管的驱动。

在输入端，我们使用PWM信号源，其频率
可以选择为几千赫兹。

PWM信号将通过与非门电路，经过一定的延时，控
制MOSFET管的开关。

然后，我们需要确定逆变电路的工作频率和负载电流。

在这个设计中，我们选择了50赫兹的工作频率，并假设负载电流为5安培。

根据这些参数，我们可以计算出MOSFET管的电流和功率。

接下来，我们需要选择适合的滤波电路来减小电压的谐波成分，从而
实现更好的逆变效果。

在这个设计中，我们选择了LC滤波器。

我们可以
根据负载电流和工作频率来选择合适的电感和电容。

最后，我们需要进行电路的模拟和优化。

我们利用电路仿真软件，如LTspice，来验证电路的性能。

我们可以通过对电路进行参数调整，来获
得更好的工作效果。

总结起来，MOSFET单相桥式无源逆变电路的设计需要选择适合的MOSFET管，并设计合适的驱动电路、滤波电路。

通过电路模拟和优化，
我们可以得到一个高效、稳定的逆变电路。

这种电路常用于太阳能、风能
等新能源领域，实现将直流电能转换为交流电能的目标。
