gan基基半导体材料光学特性研究
GaN半导体材料综述--功能纳米材料
GaN半导体材料综述课程名称:纳米功能材料与器件学生:XX学院:新材料技术研究院学号:XXXX班级:XXXX任课教师:顾有松评分:2021 -12目录1前言12GaN材料的性能研究12.1物理性质12.2化学性质22.3电学性质22.4光学性质33GaN材料的制备33.1金属有机化学气相外延技术(MOCVD)33.2分子束外延(MBE)43.3氢化物气相外延(HVPE)54GaN材料的器件构建与性能64.1GaN基发光二极管(LED)64.2GaN基激光二极管(LD)74.3GaN基电子器件84.4GaN基紫外光探测器85结论9参考文献91前言继硅〔Si〕引导的第一代半导体和砷化镓〔GaAs〕引导的第二代半导体后，以碳化硅〔SiC〕、氮化镓〔GaN〕、氧化锌〔ZnO〕、金刚石、氮化铝〔AlN〕为代表的第三代半导体材料闪亮登场并已逐步开展壮大。
作为第三代半导体的典型代表，GaN材料是一种直接带隙以及宽带隙半导体材料。
室温下其禁带宽度为3.4eV，具有高临界击穿电场、高电子漂移速度、高热导、耐高温、抗腐蚀、抗辐射等优良特性，是制作短波长发光器件、光电探测器以及高温、高频、大功率电子器件的理想材料。
随着纳米技术的开展，III族氮化物一维纳米构造在发光二极管、场效应晶体管以及太阳能电池领域都具有极大的潜在应用。
进入20世纪90年代以后，由于一些关键技术获得突破以及材料生长和器件工艺水平的不断提高,使GaN材料研究空前活泼，GaN基器件开展十分迅速。
基于具有优异性质的纳米尺寸材料制造纳米器件是很有意义的，GaN纳米构造特别是纳米线是满足这种要求的一种很有希望的材料[1]。
本论文主要介绍了GaN材料的性能研究、制备方法研究、器件构建与性能三个方面的容，并最后进展了总结性阐述，全面概括了GaN材料的根本容。
2GaN材料的性能研究2.1物理性质GaN是一种宽带隙半导体材料，在室温下其禁带宽度约为3.4 eV；Ga和N原子之间很强的化学键，使其具有高达1700℃的熔点；电子漂移饱和速度高，且掺杂浓度对其影响不大；抗辐射、介电常数小、热产生率低和击穿电场高等特点。

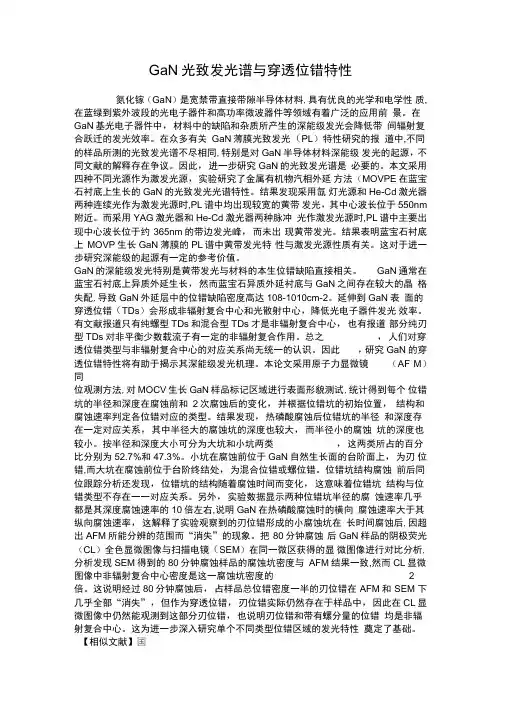

GaN光致发光谱与穿透位错特性解析
GaN光致发光谱与穿透位错特性氮化镓（GaN）是宽禁带直接带隙半导体材料,具有优良的光学和电学性质,在蓝绿到紫外波段的光电子器件和高功率微波器件等领域有着广泛的应用前景。
在GaN基光电子器件中，材料中的缺陷和杂质所产生的深能级发光会降低带间辐射复合跃迁的发光效率。
在众多有关GaN薄膜光致发光（PL）特性研究的报道中,不同的样品所测的光致发光谱不尽相同,特别是对GaN半导体材料深能级发光的起源，不同文献的解释存在争议。
因此，进一步研究GaN的光致发光谱是必要的。
本文采用四种不同光源作为激发光源，实验研究了金属有机物汽相外延方法（MOVPE在蓝宝石衬底上生长的GaN的光致发光光谱特性。
结果发现采用氙灯光源和He-Cd激光器两种连续光作为激发光源时,PL谱中均出现较宽的黄带发光，其中心波长位于550nm 附近。
而采用YAG激光器和He-Cd激光器两种脉冲光作激发光源时,PL谱中主要出现中心波长位于约365nm的带边发光峰，而未出现黄带发光。
结果表明蓝宝石衬底上MOVP生长GaN薄膜的PL谱中黄带发光特性与激发光源性质有关。
这对于进一步研究深能级的起源有一定的参考价值。
GaN的深能级发光特别是黄带发光与材料的本生位错缺陷直接相关。
GaN通常在蓝宝石衬底上异质外延生长，然而蓝宝石异质外延衬底与GaN之间存在较大的晶格失配,导致GaN外延层中的位错缺陷密度高达108-1010cm-2。
延伸到GaN表面的穿透位错（TDs）会形成非辐射复合中心和光散射中心，降低光电子器件发光效率。
有文献报道只有纯螺型TDs和混合型TDs才是非辐射复合中心，也有报道部分纯刃型TDs对非平衡少数载流子有一定的非辐射复合作用。
总之，人们对穿透位错类型与非辐射复合中心的对应关系尚无统一的认识。
因此，研究GaN的穿透位错特性将有助于揭示其深能级发光机理。
本论文采用原子力显微镜（AF M）同位观测方法,对MOCV生长GaN样品标记区域进行表面形貌测试,统计得到每个位错坑的半径和深度在腐蚀前和2次腐蚀后的变化，并根据位错坑的初始位置，结构和腐蚀速率判定各位错对应的类型。
gan基微米led大注入条件下发光特性研究
gan基微米led大注入条件下发光特性研究近年来，随着微电子技术的不断发展，微米LED（Light-emitting Diodes）已经成为未来半导体发光材料的重要元素，并且在控制光强、光谱和方向性等方面有着极大的发展空间，应用前景十分广泛。
于其丰富的特性和受欢迎的应用，针对Gan基微米LED，研究其大注入条件下的发光性能具有重要的意义。
首先，我们介绍了Gan基微米LEDs背景知识。
Gan基微米LEDs 是一种微米LED，它利用GaN材料/GaN半导体构技术，实现高效、宽谱、低功率、高功率等发光特性，是当前发光技术的最新发展方向。
随着技术的发展，它的发光效率有了较大提高，尤其是在低注入条件下，Gan基微米LEDs的发光效率达到有史以来的最高水平。
其次，本文分析了Gan基微米LEDs大注入条件下的发光特性。
在大注入条件下，Gan基微米LEDs的净发光效率会显著降低，同时由于大注入条件下电流过大而产生多重激发引起的发光散布也会极大影响发光特性。
同时，在标准Ge传输结构中，随着注入等离子体条件的变化，Ge层中的空穴在Ge层下转移到GaN基层，使得GaN基层空穴激发电子间的正离子，并在GaN基层建立空穴密度浓度分布。
此外，本文还对Gan基微米LED的发光行为和发光特性进行了研究。
我们首先分析了Gan基微米LED的发光行为，通过大量数据实验发现，Gan基微米LED的发光行为在较低的注入电流情况下性能良好；而在较高的注入电流下发光效率明显降低。
同时，根据实验数据，我们对Gan基微米LED的发光特性进行了详细分析：发光特性主要受入射波长和注入电流的影响，在低注入电流情况下，发光效果较好；而在较高注入电流情况下，发光效果不佳，但可以通过减少注入电流的方法来改善发光特性。
最后，从本文的研究可以看出，Gan基微米LEDs大注入条件下的发光特性主要受到入射波长和注入电流影响，我们可以根据不同应用环境，通过控制注入电流值来调节发光特性，以达到良好的发光效果。
基于调制光谱研究GaN的光学特性
Ｇ ａ Ｎ由于具 有高 硬度 、 高融 点及 高热 传 导等优 点 而广泛 应用 于紫 外光 探测 器 、 蓝 色发 光二极 管及 异 质接 面 场效 电 晶体 等器 件 的制作 中 』 。该 材料 在热 平衡下 结 晶为 马采 矿结构 ， 而 乌 采矿 结 构 的 Ｇ ａ Ｎ一
般生长于 Ａ １ ： Ｏ 。 基板上 Ｊ ， 但晶格不匹配达 １ ６ ％。也有成长于 Ｍ ｇ Ｏ基板 的立方晶系 Ｇ ａ Ｎ Ｊ ， 其 晶格常
（ 陕西理 ７ － 学院 物理与电信７ － 程学院 ， 陕西 汉 中 ７ ２ ３ ０ ０ ０ ）
［ 摘
要］ 利用调制光谱技术研究 了以分子束磊 晶法成长于 Ｇ ａ Ａ ｓ 基板上的 Ｇ ａ Ｎ薄膜的光学
特性。结果表明 ， 在Ｐ Ｒ 、 Ｃ Ｅ Ｒ及 Ｐ ｚ Ｒ谱线 中均可观察 到激子跃迁信号 Ｅ ｎ 与旋轨道分裂信 号 （ Ｅ 。 ＋ △ 。 ） ， 且 分裂 量 △ 约 为 ２ ２ ｍ ｅ Ｖ。在 １ ５～ ３ ０ ０ Ｋ的 温度 范 围 内均 可观 测 到 激 子跃 迁信 号
号 与 自旋轨道 分 裂信 号（ ＋ △ 。 ） 逐 渐 向低 能量 反 方向移 动 。
［ 关
GaN基材料半导体激光器综述
L ang Ji ahong1, 2, Gu Bi ao1, 2, Xu Yi n1, 2, Q i n Fuw en1, 2
( 1 National Key L aboratory of M aterial M odification by 32Beams, Dalian U niversity of T echnology , Dalian, 116024) ( 2 Department of Electrical Engineering and A pplied Electronic T echnolog y, Dalian U niversity of T echnology , Dalian, 116024)
法生长的 GaN 和衬底, 可以改善后续的外延层的表 面形貌, 降低串联电阻, 便于制作 GaN 基材料激光 器的解理腔面。HVP E 的缺点是 很难精确 控制膜 厚, 反应气体对设备具有腐蚀性, 影响了 GaN 材料 纯度的进一步提高。对 这几种技术方 法进行了比
较, 见表 1。
表 1 几种外延生长技术的比较
1 主要技术进展
上世纪 90 年代 初, 日本日亚 化学公司 研制的 GaN 蓝光 LED 一出现, 其亮度、输出功率、可靠性 方面就远远超过了 ZnSe, SiC 系的 LED; 存储是 LD 重要应用之一, 光盘记录密度一般与激光波长平方 成反比, 为了适应高密度存储的需要, 短波长光源是 关键, 但是考虑光盘所涉及零部件、光学基板材料透 光率等的限制, 又不能使光源波长太短。日本的波
影响固体 影响纯度
技术名称
组成因素
因素
优点
缺点
HV PE 热动力学
气体, 泄露, 反应室材料
生 长速 率 快, 大 批 量
GaN在光电子器件中的应用

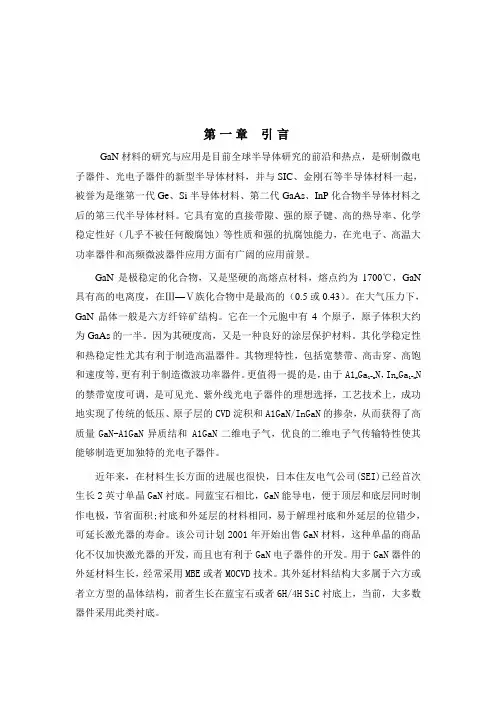

第一章引言GaN材料的研究与应用是目前全球半导体研究的前沿和热点，是研制微电子器件、光电子器件的新型半导体材料，并与SIC、金刚石等半导体材料一起，被誉为是继第一代Ge、Si半导体材料、第二代GaAs、InP化合物半导体材料之后的第三代半导体材料。
它具有宽的直接带隙、强的原子键、高的热导率、化学稳定性好（几乎不被任何酸腐蚀）等性质和强的抗腐蚀能力，在光电子、高温大功率器件和高频微波器件应用方面有广阔的应用前景。
GaN是极稳定的化合物，又是坚硬的高熔点材料，熔点约为1700℃，GaN 具有高的电离度，在Ⅲ—Ⅴ族化合物中是最高的（0.5或0.43）。
在大气压力下，GaN晶体一般是六方纤锌矿结构。
它在一个元胞中有4个原子，原子体积大约为GaAs的一半。
因为其硬度高，又是一种良好的涂层保护材料。
其化学稳定性和热稳定性尤其有利于制造高温器件。
其物理特性，包括宽禁带、高击穿、高饱和速度等，更有利于制造微波功率器件。
更值得一提的是，由于A1x Ga1-xN，InxGa1-xN的禁带宽度可调，是可见光、紫外线光电子器件的理想选择，工艺技术上，成功地实现了传统的低压、原子层的CVD淀积和A1GaN/InGaN的掺杂，从而获得了高质量GaN-A1GaN异质结和 A1GaN二维电子气，优良的二维电子气传输特性使其能够制造更加独特的光电子器件。
近年来，在材料生长方面的进展也很快，日本住友电气公司(SEI)已经首次生长2英寸单晶GaN衬底。
同蓝宝石相比，GaN能导电，便于顶层和底层同时制作电极，节省面积;衬底和外延层的材料相同，易于解理衬底和外延层的位错少，可延长激光器的寿命。
该公司计划2001年开始出售GaN材料，这种单晶的商品化不仅加快激光器的开发，而且也有利于GaN电子器件的开发。
用于GaN器件的外延材料生长，经常采用MBE或者MOCVD技术。
其外延材料结构大多属于六方或者立方型的晶体结构，前者生长在蓝宝石或者6H/4H SiC衬底上，当前，大多数器件采用此类衬底。
LPE生长GaN的不同极性面的光学性质
Abstract:The polarization effect in gallium nitride ( GaN) will reduce the efficiency of light-emitting diodes ( LEDs) , so the research on non-polar and semi-polar bulk GaN has received extensive attention. The purpose of our research is to optimize the growth of bulk GaN by exploring the luminescence characteristics between different polar directions of GaN and the fundamental mechanism of impurity doping. In this paper, the bulk GaN single crystals with different polar directions grown laterally by the Na-flux method are used as the research object. The optical properties and impurity distribution characteristics of bulk GaN with different polar directions were compared, and the origin of yellow luminescence ( YL) band of bulk GaN and its influencing factors were discussed. At the beginning, the optical properties of GaN bulk single crystals with different polar directions by liquid phase epitaxy ( LPE) were studied by cathodoluminescence ( CL) and photoluminescence ( PL) . The experimental results show that optical properties of bulk GaN with different growth polar directions are different. The CL and PL characteristics of [1122] and [1120] GaN grown in the lateral direction are similar, but the spectra of [0001] GaN is quite different. The impurity peak of the photoluminescence contains two shoulder peaks, peak 1 (2. 2 eV) and peak 2 (2. 6 eV), which accounted for different proportions in different polar directions. We speculate that they are related to the CN ON complex and the 0 / + energy of CN defect respectively. Then through time of flight secondary ion mass spectrometer ( TOF-SIMS) element analysis, the distribution of C impurity is relatively uniform. There is a big difference in the distribution of oxygen impurity. In the [1122] GaN region, the oxygen impurity content gradually increases along the growth direction. Combined
GaN材料的特性与应用
GaN材料的特性与应用1前言GaN材料的研究与应用是目前全球半导体研究的前沿和热点，是研制微电子器件、光电子器件的新型半导体材料，并与SiC、金刚石等半导体材料一起，被誉为是继第一代Ge、Si 半导体材料、第二代GaAs、InP化合物半导体材料之后的第三代半导体材料。
它具有宽的直接带隙、强的原子键、高的热导率、化学稳定性好（几乎不被任何酸腐蚀）等性质和强的抗辐照能力，在光电子、高温大功率器件和高频微波器件应用方面有着广阔的前景.表1钎锌矿GaN和闪锌矿GaN的特性2 GaN材料的特性GaN是极稳定的化合物，又是坚硬的高熔点材料，熔点约为1700℃，GaN具有高的电离度，在Ⅲ—Ⅴ族化合物中是最高的（0.5或0.43）。
在大气压力下，GaN晶体一般是六方纤锌矿结构。
它在一个无胞中有4个原子，原子体积大约为GaAs的一半。
因为其硬度高，又是一种良好的涂层保护材料。
2.1GaN的化学特性在室温下，GaN不溶于水、酸和碱，而在热的碱溶液中以非常缓慢的速度溶解。
NaOH、H2SO4和H3PO4能较快地腐蚀质量差的GaN，可用于这些质量不高的GaN晶体的缺陷检测。
GaN在HCL或H2气下，在高温下呈现不稳定特性，而在N2气下最为稳定。
2.2GaN的结构特性表1列出了纤锌矿GaN和闪锌矿GaN的特性比较。
2.3GaN的电学特性GaN的电学特性是影响器件的主要因素。
未有意掺杂的GaN在各种情况下都呈n型,最好的样品的电子浓度约为4×1016/cm3。
一般情况下所制备的P型样品，都是高补偿的。
很多研究小组都从事过这方面的研究工作，其中中村报道了GaN最高迁移率数据在室温和液氮温度下分别为μn=600cm2/v·s和μn=1500cm2/v·s，相应的载流子浓度为n=4×1016/cm3和n=8×1015/cm3。
近年报道的MOCVD沉积GaN层的电子浓度数值为4×1016/cm3、<1016/cm3；等离子激活MBE的结果为8×103/cm3、<1017/cm3。
GaN基半导体材料的非线性光学性质研究的开题报告
GaN基半导体材料的非线性光学性质研究的开题报告一、选题背景及意义半导体材料是现代光电技术、信息科技等领域的基础，它的发展对当今社会发展具有极为重要的意义。
近年来，GaN（氮化镓）基半导体材料因其优异的物理特性和广泛的应用前景在实验和理论研究中受到越来越广泛的关注。
在光学领域，GaN基半导体材料的非线性光学特性也备受研究者的关注。
非线性光学效应是指光学材料在强光作用下会出现变化的现象，非线性光学性质的研究可以拓展材料的应用领域，例如在通信、能源利用等方面都有着潜在的应用。
因此，研究GaN基半导体材料的非线性光学特性对于推动光电技术领域的进步具有重要的意义。
二、研究内容和方法本研究旨在探究GaN基半导体材料的非线性光学性质，并研究其影响因素和机制。
具体内容包括：1、理论分析：利用量子力学和量子场论的基本理论，探讨GaN基半导体材料的电子、能带结构以及其它相关物理特性。
2、实验研究：采用激光器、光谱仪等设备，对GaN基半导体材料进行光学实验，记录其非线性光学现象。
3、数据处理：对实验数据进行处理和分析，研究非线性光学效应的机制和影响因素。
三、论文结构本研究报告的具体结构如下：1、绪论：介绍研究背景、选题意义和国内外研究状况。
2、理论基础：阐述量子力学和量子场论的基本理论，并探究GaN基半导体材料的电子、能带结构等基本物理特性。
3、实验方法：详细介绍实验设备、实验条件和实验步骤。
4、实验结果及分析：对实验数据进行处理和分析，研究非线性光学效应的机制和影响因素。
5、总结：总结研究成果，探讨研究中存在的问题和未来研究方向。
四、预期成果本研究预期可以：1、深入研究GaN基半导体材料的非线性光学性质，为其实际应用提供理论依据。
2、采用激光器等先进设备进行实验研究，得到具有实际意义的数据和结果。
3、发表高质量的学术论文，为相关领域的研究和实际应用提供参考。
五、可能面临的问题和解决方案在研究过程中，可能会面临以下问题：1、实验条件相对复杂，需要较高的实验技能和仪器使用能力。
GaN基材料的质量和LED光电性能的研究中期报告
GaN基材料的质量和LED光电性能的研究中期报告
在GaN基材料的质量和LED光电性能的研究中期报告中，研究人员可以针对以下方面进行报告：
1. GaN基材料的制备和表征：报告中可以介绍GaN基材料的制备方法以及制备过程中遇到的问题及解决方案，并对制备的GaN基材料进行表征，包括表面形貌、晶体结构、光学和电学性质等方面的测量和分析结果。
2. GaN LED器件制备和性能测试：报告中可以介绍GaN LED器件的制备方法和工艺步骤，包括外延生长、光刻、金属沉积等。
同时，对制备的GaN LED器件进行光电性能测试，包括电学测试、光学测试、发光波长及亮度等性能测量结果并与已有文献进行对比和分析。
3. 材料和器件的优化：根据对GaN基材料和LED器件性能测试的结果和分析，研究人员可以针对其不足之处进行优化。
例如对外延生长条件以及制备工艺进行优化，进一步提高晶体质量和器件性能。
4. 未来工作计划：根据目前的研究进展和研究结果的分析，报告中应该提出下一步的研究计划和目标。
例如，进一步优化材料和器件的性能，探究更多的制备和测试方法，拓展GaN材料在其他领域的应用等。
总之，中期报告应该对目前的研究进展进行系统和详细的说明，提出具体和切实可行的研究计划和目标，有利于研究整个过程的管理和顺利推进研究工作。
gan基基半导体材料光学特性研究
1. 绪论20世纪90年代以来，由于异质外延缓冲层技术的采用和GaN的P型掺杂技术的突破，从而开辟了GaN通向实际应用的光辉大道，引发了全世界GaN研究的热潮，并已取得了辉煌的成绩。
GaN超高亮度蓝、绿光LED已实现商品化。
目前研发竞争的焦点主要集中在蓝光LD方面，以及大功率高温半导体器件和微波器件用的材料研制和器件制备技术方面。
以GaN为代表的第三代半导体材料被誉为IT产业新的发动机。
GaN材料具有许多硅基材料所不具备的优异性能，包括能够满足大功率、高温、高频和高速半导体器件的工作要求。
它最重要的物理特点是具有比第一、二代半导体材料更宽的禁带，可以发射波长更短的蓝光和紫光，因此，GaN器件可以广泛地应用于光显示、光存储、激光打印、光照明以及医疗和军事等领域。
因此，近几年世界各国政府有关机构、相关企业以及风险投资公司都纷纷加大了对GaN基半导体材料及器件的研发投入。
1.1氮化镓材料的发展历程自从1928年GaN首次合成，到1969年成功制备出了GaN单晶晶体薄膜，都一度给这种材料带来了新的希望。
很长的一段时间以来，人们一直在寻求和研究GaN体单晶材料和其外延薄膜晶体的生长方法。
由于氮化镓体单晶生长极其困难，且单晶直径太小，不能达到实用化的目的，而其薄膜晶体又因缺陷密度和本体施主浓度过高等原因，使川族氮化物半导体材料和器件的进展缓慢，一直落后于SiC和ZnSe带隙半导体材料和器件的发展。
进入20世纪90年代以后，随着异质外延技术的不断进步，采用缓冲层技术，现在已经可以在一些特定的衬底材料上外延生长得到质量较好的GaN 外延层。
另外，制备P型GaN的技术难题，也通过对搀入P型杂质的GaN进行低能电子束辐射或进行热处理得以解决。
目前，对GaN及其相关川族氮化物半导体研究的焦点已集中在蓝光LD及大功率高温半导体器件和微波用材料的研制和器件的制备方面。
1.2氮化镓材料的优势和应用GaN材料具有许多硅基材料所不具备的优异性能，包括能够满足大功率、高温、高频和高速半导体器件的工作要求。
纤锌矿GaN的电子结构与光学性质的第一性原理计算【毕业作品】
BI YE SHE JI（20 届）纤锌矿GaN的电子结构与光学性质的第一性原理计算摘要：半导体材料的研究是一个很大的热门的方向，它在如今各种半导体器件以及光电子器件中有着广泛的前景与用途。
本文以纤锌矿结构的GaN为研究对象对它进行特性的研究。
我们采用理论计算的方法对其进行分子动力学模拟，从而计算得出它的电子结构性质与一系列光学的性质。
其中理论计算的主要是基于量子力学基础上的理论，所以被称为第一性原理的计算。
在得到纤锌矿GaN的一系列性质以后我们还对它进行了简单的Al原子的掺杂以及特性的分析。
关键词：GaN，光电性质，第一性原理Abstract:The study of semiconductor materials is a much discussed topic,and it now has a board prospect and applications in semiconductor devices and optoelectronic devices. In this paper, GaN wurtzite structure as the research object to study the characteristic of it. We adopt the method of theoretical calculation on the molecular dynamics simulation, and calculated its electronic structure properties and a series of optical properties. This theoretical calculation is mainly based on the theory of quantum mechanics, so called the first principles calculation. After getting a series of properties of wurtzite GaN,we also have simple of Al doping and then analyze of the characteristics of Al atoms.Keywords:GaN, optical and electrical properties, first principles1．绪论1.1 引言随着人们对电子产品的需求，对于半导体材料的要求愈加的苛刻，新材料逐渐被发现研究以及应用。
gan半导体材料的特征
gan半导体材料的特征Gan半导体材料的特征简介Gan（化学式GaN）是一种具有优异性能的半导体材料，具备许多独特的特征。
在这篇文章中，我们将讨论Gan半导体材料的一些重要特征。
高能隙•Gan具有高能隙特性，其能隙约为电子伏特（eV）。
这使得Gan 在高温和高功率应用中具有出色的表现，尤其是在紫外光和蓝光发射器件中。
宽频带特性•Gan材料具有广阔的频带特性，可以在宽范围内操控电子能级和光学性质。
•这种特性使得Gan在射频和微波器件中具有广泛的应用，如高电压开关、高频电力转换器和射频功率放大器。
高电子饱和迁移率•Gan具有高迁移率的电子，可达到2000 cm^2/Vs以上。
这意味着电子在Gan材料中的运动速度非常快，有利于高速电子器件的制造。
高热导率•Gan具有出色的热导率，约为1300 W/m·K。
这使得Gan在高功率应用中能够高效地散热，保持器件的稳定性和可靠性。
宽工作温度范围•Gan材料可以在较高的温度下正常工作，可达到约150℃。
这使得Gan在高温环境中使用，如汽车照明和电源电子学应用中，表现出色。
高耐辐射性•Gan材料对辐射的抗性相对较高，可用于核工业和航空航天等辐射环境下的应用。
结论Gan半导体材料以其独特的特征在行业中受到广泛关注。
其高能隙、宽频带特性、高迁移率、高热导率、宽工作温度范围和高耐辐射性使其成为各种应用领域的理想选择。
在未来的发展中，Gan材料有望进一步发展和应用于更广泛的领域。
光电子学应用•Gan材料的高能隙和宽频带特性使其成为光电子学应用的理想选择。
•Gan发光二极管（LED）可实现高效的能量转换，并具有长寿命和稳定性。
它们在照明和显示技术中被广泛应用。
•Gan激光二极管（LD）具有较高的输出功率和较窄的光谱宽度，用于高速通信和激光雷达等领域。
功率器件•Gan材料的高电子饱和迁移率和高热导率特性使其成为功率器件的理想选择。
•Gan高电子迁移率开关（HEMT）在高功率电子系统中具有出色的性能，如电力转换器和射频功率放大器。
