熔喷工艺知识
美国海军实验室研究并开发用于收集上层大气中放射 性微粒的过滤材料，1954年发表研究成果。 20世纪60年代中期，美国ESSO公司(今Exxon公司)进一 步对这一工艺进行改进，并取得了相关的美国专利。 20世纪80年代后期，由于熔喷法非织造布市场的开发， 一些非织造布机械制造商开始参与熔喷法生产设备的制造， 其中有美国的Accurate公司和J & M公司，德国的 Reifenhaeuser公司等。
通常的方法是尽量保证每孔聚合物和热空气的 流量相等，可采用了较长的聚合物熔体分配通道 以及迷宫式热空气通道。
熔喷模头清洁处理时应注意防止变形和损伤。
36
（5）熔喷超细纤维成形机理
1） 熔体从喷丝孔挤出
熔喷工艺与传统纺丝具有相似原理，聚合物熔 体从模头喷丝孔挤出的历程可分为入口区、孔流 区和膨化区。
5
四、熔喷非织造工艺的特点：
1、能耗大； 2、超细纤维纤网结构； 3、过滤、阻菌、吸附方面有突出的优点； 4、纤维取向度较差； 5、纤维强力低；
6
§8-1 熔喷聚合物原料及性能
一、熔喷工艺对聚合物熔体性能的要求 从理论上讲，凡是热塑性聚合物切片原料均
可用于熔喷工艺。聚丙烯是熔喷工艺应用最多的 一种切片原料，除此之外，熔喷工艺常用的聚合 物切片原料有聚酯、聚酰胺、聚乙烯、聚四氟乙 烯、聚苯乙烯、PBT、EMA、EVA、聚氨基甲酸酯 等。
4
三、我国熔喷非织造工艺的发展情况
我国熔喷法非织造工艺研究始于20世纪70年 代中期，80年代中后期，熔喷法非织造布在我国 得到推广应用，主要产品有过滤材料、吸油材料、 保暖材料、电池隔膜等。
我国现有熔喷法非织造布生产线60多条，其 中引进1.5m~2.5m幅宽生产线6条，其余为国产间 歇式生产线，生产能力为1万吨/年。由于间歇式 与连续式熔喷非织造布产品相互间具有不可替代 性，因此两种工艺方法仍将相辅相成。
通常的方法是尽量保证每孔聚合物和热空气的 流量相等，可采用了较长的聚合物熔体分配通道 以及迷宫式热空气通道。
熔喷模头清洁处理时应注意防止变形和损伤。
36
（5）熔喷超细纤维成形机理
1） 熔体从喷丝孔挤出
熔喷工艺与传统纺丝具有相似原理，聚合物熔 体从模头喷丝孔挤出的历程可分为入口区、孔流 区和膨化区。
5
四、熔喷非织造工艺的特点：
1、能耗大； 2、超细纤维纤网结构； 3、过滤、阻菌、吸附方面有突出的优点； 4、纤维取向度较差； 5、纤维强力低；
6
§8-1 熔喷聚合物原料及性能
一、熔喷工艺对聚合物熔体性能的要求 从理论上讲，凡是热塑性聚合物切片原料均
可用于熔喷工艺。聚丙烯是熔喷工艺应用最多的 一种切片原料，除此之外，熔喷工艺常用的聚合 物切片原料有聚酯、聚酰胺、聚乙烯、聚四氟乙 烯、聚苯乙烯、PBT、EMA、EVA、聚氨基甲酸酯 等。
4
三、我国熔喷非织造工艺的发展情况
我国熔喷法非织造工艺研究始于20世纪70年 代中期，80年代中后期，熔喷法非织造布在我国 得到推广应用，主要产品有过滤材料、吸油材料、 保暖材料、电池隔膜等。
我国现有熔喷法非织造布生产线60多条，其 中引进1.5m~2.5m幅宽生产线6条，其余为国产间 歇式生产线，生产能力为1万吨/年。由于间歇式 与连续式熔喷非织造布产品相互间具有不可替代 性，因此两种工艺方法仍将相辅相成。
东华大学熔喷纺粘法ppt
NONWOVEN
NONWOVEN
纺丝成网的主要设备——螺杆挤压机
NONWOVEN
NONWOVEN
1、切片输送、原料配备
远距离输送原料最常用的是气流 输送法，根据输送气流压力高低不同 ，气流输送可分为高压气流输送和低 压气流输送；低压气流输送方法较多 ，而最常见的是真空上料系统。 三组分原料配比设备
NONWOVEN
料斗
计量泵
纺丝箱
冷却风 螺杆挤出机 牵伸装置 分丝 至卷绕 成网装置
加固
NONWOVEN
原料输送及配料
螺杆挤出机
纺丝箱体 计量泵 纺丝组件 冷却装置
NONWOVEN
熔体纺丝的主要设备——螺杆挤压机
NONWOVEN
一、切片干燥
1、切片干燥目的
去除水分 防止水解：聚合度减低，强度降低 防止气泡丝 一般PA、PET湿切片的含水率0.4-0.5% 干 燥 后 常规纺： 含水率0.01~0.02% 高速纺：含水率0.003%~0.005%
NONWOVEN
（1）干燥塔
干燥塔分上下两段，上段是预结晶 器5，下段是充填式干燥器7。预结 晶器内有一特殊设计的搅拌器4，能 使切片保持不断运动。预结晶器与 充填式干燥器之间用可调式料位管6 连接。 干燥塔的特点是预结晶器与干燥器 均为充填式，安装在一个塔内，设 备简单，管道少．占地空间小。 （2）热风系统
膜裂法
目前，纺丝成网工艺以熔融纺丝为主，溶剂纺较 少，而湿纺未见有工业化生产的报道。
NONWOVEN
纺粘法工艺原理
聚合物切片送入螺杆挤出机，经熔融、挤压、过滤、 计量后，由喷丝孔喷出，长丝丝束经气流冷却牵伸后，均 匀铺放在凝网帘上，形成的长丝纤网经热粘合、化学粘合 或针刺加固后成为纺丝成网法非织造材料。 工艺流程 聚合物切片→切片烘燥→熔融挤压→纺丝→冷却→ →牵伸→分丝→铺网→加固→切边→卷绕
熔喷法无纺布生产工艺介绍
精品课件
9
1.上料机 安装于挤出机料斗之上。上料机的功能是将聚合
物切片抽吸至螺杆挤出机料斗，通常具有自动功能， 可按整个生产线的产量来设定单位时间的送料量。
精品课件
10
2.螺杆挤出机 参见第六章相关内容。
3.计量泵 参见第六章相关内容。
4.熔喷模头组合件 模头组合件是熔喷设备中最关键的部分，其中最重
该种结构可得到较大的喷丝孔长径比，模头清洁
较方便，但加工精度和装配精度要求高，目前应用
较少。
精品课件
16
Kasen公司熔喷模头
精品课件
17
5.空气加热器
熔喷工艺需用大量的热空气。空压机输出的压
缩空气经除湿过滤后输送到空气加热器加热，然后再
送至熔喷模头组合件。空气加热器是压力容器，同时
要抵抗高温空气的氧化作用，因此材料必须选用不锈
第八章 熔喷法 （Melt Blowing）
精品课件
1
第一节 概述 第二节 熔喷的工艺原理与设备 第三节 熔喷用原料 第四节 熔喷产品性能和应用 第五节 熔喷的技术进展
精品课件
2
第一节 概 述
熔喷法工艺是聚合物挤压法非织造工艺中的一种，起 源于20世纪50年代初。
20世纪50年代初，美国海军实验室为收集核试验产 生的放射性微粒，开始研制具有超细过滤效果的过滤材料， 1954年发表研究成果。
垂直式
7
熔喷过程
精品课件
8
纺粘法
二、工艺流程与设备 （一）熔喷的工艺流程
聚合物准备→熔融挤压→计量泵→熔喷模头组合件→ 熔体细流拉伸→冷却→接收装置 （二）熔喷设备
主要设备：上料机、螺杆挤出机、计量泵、熔喷模头 组合件、空压机、空气加热器、接收装置、卷绕装置。
熔喷法 (3)ppt课件
熔喷系统
熔喷系统原理图
16
▪ Biax熔喷头示意图
1－聚合物熔体 2－空气腔 3－毛细管 4－热空气流 5－喷嘴中心板 6－ 空气盖板 7－挤出的纤维
喷丝板结构示意图
17
❖ 日本NKK熔喷生产线
18
❖ 其他
美国J & M公司熔喷设备
19
❖ 熔喷非织造布发展趋势
▪ 复合——纺粘一熔喷复合生产线
滤效 (％)
阻力 (Pa)
100
驻极
未驻 极
150
驻极
未驻 极
97.75 53.29 94.88 36.5
3.68 3.68 2.94 2.94
94.5 25.75 91.0 23.0
2.94 2.94 1.96 1.96
200
驻极
未驻 极
250
驻极
未驻 极

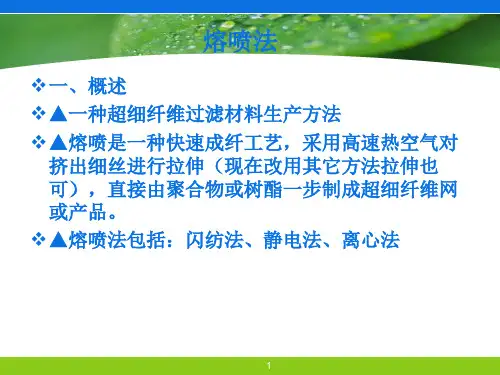

94.13 41纤维过滤材料生产方法 ❖ ▲熔喷是一种快速成纤工艺，采用高速热空气对
挤出细丝进行拉伸（现在改用其它方法拉伸也 可），直接由聚合物或树酯一步制成超细纤维网 或产品。 ❖ ▲熔喷法包括：闪纺法、静电法、离心法
1
熔喷法
1
熔喷法工艺原理
2
熔喷工艺与产品性能
3
典型熔喷技术和设备及其发展
l-螺杆挤压机 2-计量泵 3-喷头 4-成网机 5-纺粘设备 6-复合机 7-卷绕分切机
20
▪ 复合——熔喷一薄膜复合生产线
l一挤压机 2一计量泵 3一喷头 4一成网机 5一薄膜退卷机 6一复合机 7一卷绕分切机
21
▪ 复合——纺粘一熔喷－薄膜“三合一”复合
l-纺粘法非织造布 2-挤压机 3-喷头 4-成网机 5-薄膜退卷机 6-复合机 7-卷绕分切机
熔喷系统原理图
16
▪ Biax熔喷头示意图
1－聚合物熔体 2－空气腔 3－毛细管 4－热空气流 5－喷嘴中心板 6－ 空气盖板 7－挤出的纤维
喷丝板结构示意图
17
❖ 日本NKK熔喷生产线
18
❖ 其他
美国J & M公司熔喷设备
19
❖ 熔喷非织造布发展趋势
▪ 复合——纺粘一熔喷复合生产线
滤效 (％)
阻力 (Pa)
100
驻极
未驻 极
150
驻极
未驻 极
97.75 53.29 94.88 36.5
3.68 3.68 2.94 2.94
94.5 25.75 91.0 23.0
2.94 2.94 1.96 1.96
200
驻极
未驻 极
250
驻极
未驻 极
94.13 41纤维过滤材料生产方法 ❖ ▲熔喷是一种快速成纤工艺，采用高速热空气对
挤出细丝进行拉伸（现在改用其它方法拉伸也 可），直接由聚合物或树酯一步制成超细纤维网 或产品。 ❖ ▲熔喷法包括：闪纺法、静电法、离心法
1
熔喷法
1
熔喷法工艺原理
2
熔喷工艺与产品性能
3
典型熔喷技术和设备及其发展
l-螺杆挤压机 2-计量泵 3-喷头 4-成网机 5-纺粘设备 6-复合机 7-卷绕分切机
20
▪ 复合——熔喷一薄膜复合生产线
l一挤压机 2一计量泵 3一喷头 4一成网机 5一薄膜退卷机 6一复合机 7一卷绕分切机
21
▪ 复合——纺粘一熔喷－薄膜“三合一”复合
l-纺粘法非织造布 2-挤压机 3-喷头 4-成网机 5-薄膜退卷机 6-复合机 7-卷绕分切机
第八章《熔喷非织造布》 非织造布技术 教学课件
德国Reifenhauser公司的Reicofil单头熔喷生产线
§8-3 熔喷生产流程与设备
德国Reifenhauser公司的Reicofil双头熔喷生产线
§8-3 熔喷生产流程与设备
德国Reifenhauser公司的Reicofil离线式SMS复合生产线
§8-3 熔喷生产流程与设备
德国Reifenhauser公司的Reicofil熔喷生产线的熔喷模头
§8-2 熔喷工艺采用原料
4、乙烯类聚合物 熔喷工艺中应用较多的乙烯类聚合物有三种：
线性低密度聚乙烯(LLDPE)，乙烯－醋酸乙烯共 聚物(EVA)，以及乙烯－丙烯酸甲酯共聚物(EMA)。
LLDPE应用最多，与聚丙烯熔喷法非织造布 相比，采用LLDPE为原料的熔喷法非织造材料具 有低得多的弯曲刚度，因此手感更柔软，悬垂性 更好。LLDPE耐γ射线照射的能力较好，因此更适 合于医疗卫生产品。
聚合物挤压法非织造布
定义： 利用化学纤维的纺丝原理，在聚合物纺丝成
形过程中将纤维直接铺置成网，然后采用机械 的、化学的或热的方法来加固纤维网而制成的 非织造布。
分类： 熔喷法 纺丝成网法 膜裂法
§8-1 熔喷工艺发展历史与特点
一、国外发展简况
➢ 1951年—1954年，美国海军研究所开始研究开发超细纤维过 滤材料，用气流喷射纺丝法生产出超细纤维非织造布，是熔 喷法非织造布的先驱。
聚合物原料性能：分子量、熔融指数、熔点等
在线参数：生产过程中可按需调节的变量 熔喷工艺条件
离线参数：设备不运转时才能调节的变量
§8-4 熔喷产品性能与应用
1、熔融指数 研究表明：熔融指数越高，熔喷成形单
纤维的强力越低，断裂伸长越小。
§8-4 熔喷产品性能与应用
§8-3 熔喷生产流程与设备
德国Reifenhauser公司的Reicofil双头熔喷生产线
§8-3 熔喷生产流程与设备
德国Reifenhauser公司的Reicofil离线式SMS复合生产线
§8-3 熔喷生产流程与设备
德国Reifenhauser公司的Reicofil熔喷生产线的熔喷模头
§8-2 熔喷工艺采用原料
4、乙烯类聚合物 熔喷工艺中应用较多的乙烯类聚合物有三种：
线性低密度聚乙烯(LLDPE)，乙烯－醋酸乙烯共 聚物(EVA)，以及乙烯－丙烯酸甲酯共聚物(EMA)。
LLDPE应用最多，与聚丙烯熔喷法非织造布 相比，采用LLDPE为原料的熔喷法非织造材料具 有低得多的弯曲刚度，因此手感更柔软，悬垂性 更好。LLDPE耐γ射线照射的能力较好，因此更适 合于医疗卫生产品。
聚合物挤压法非织造布
定义： 利用化学纤维的纺丝原理，在聚合物纺丝成
形过程中将纤维直接铺置成网，然后采用机械 的、化学的或热的方法来加固纤维网而制成的 非织造布。
分类： 熔喷法 纺丝成网法 膜裂法
§8-1 熔喷工艺发展历史与特点
一、国外发展简况
➢ 1951年—1954年，美国海军研究所开始研究开发超细纤维过 滤材料，用气流喷射纺丝法生产出超细纤维非织造布，是熔 喷法非织造布的先驱。
聚合物原料性能：分子量、熔融指数、熔点等
在线参数：生产过程中可按需调节的变量 熔喷工艺条件
离线参数：设备不运转时才能调节的变量
§8-4 熔喷产品性能与应用
1、熔融指数 研究表明：熔融指数越高，熔喷成形单
纤维的强力越低，断裂伸长越小。
§8-4 熔喷产品性能与应用
熔喷法无纺布生产工艺介绍ppt课件
管状滤芯输出螺24纹头
7. 辅助设备
熔喷生产线最主要的辅助设备就是模头清洁炉。熔 喷模头生产一段时间后会发生堵孔现象，这时需要更换 熔喷模头。
替换下来的熔喷模头需要用焙烧的方式除去残留在 模头内的聚合物和杂质。螺杆和喷丝板等通常均采用焙 烧的方法来除去残留聚合物及杂质。
ppt精选版
25
焙烧除去残留聚合物及杂质
粘度越低，越能适合于熔喷工艺较弱的牵伸作用。 熔融指数越高，熔喷形成单纤维的强力越低，纤网
的强力也低。
ppt精选版
39
熔融指数(MFI)与熔喷非织造布拉伸强力和顶破强力的关系
熔融指数(MFI)与熔喷非织造布断裂伸长的关系
ppt精选版
40
实际生产中，应选用MFI大的聚丙烯还是小呢？
MFI小：可生产强力较高的熔喷非织造布。
ppt精选版
2
第一节 概 述
熔喷法工艺是聚合物挤压法非织造工艺中的一种，起 源于20世纪50年代初。
20世纪50年代初，美国海军实验室为收集核试验产生 的放射性微粒，开始研制具有超细过滤效果的过滤材料， 1954年发表研究成果。
20世纪60年代中期，美国埃克森（Exxon）公司进一 步对这一工艺进行研究，与精确（Accurate）公司合作制 造出了第一台熔喷设备原型机，并申请了专利。目前，除 了埃克森公司拥有熔喷技术的专有技术外，其它一些公司 （如美国3M公司，德国Freudenberg公司等）也成功开发 出了自己的熔喷非织造技术。
热空气
冷却气流
冷却气流
接收装置
熔喷工艺原理示意图
ppt精选版
5
熔喷纤维和纺粘纤维比较： 纤维长度：
纺粘为长丝，熔喷为短纤维。 纤维强力：
熔喷法无纺布生产工艺介绍
聚合物准备→熔融挤压→计量泵→熔喷模头组合件→ 熔体细流拉伸→冷却→接收装置 （二）熔喷设备
主要设备：上料机、螺杆挤出机、计量泵、熔喷模头 组合件、空压机、空气加热器、接收装置、卷绕装置。
生产聚酯等原料，还需要切片干燥装置。生产辅助 设备主要有模头清洁炉、静电施加装置和喷雾装置等。
9
1.上料机 安装于挤出机料斗之上。上料机的功能是将聚合
压降的特点。
22
立体成型(芯轴)： 采用立体接收装置，分间歇式接收和连续式接收。
(1) 间歇式接收装置 ➢接收装置来回移动，纤维多层缠绕在芯轴上； ➢改变接收距离，生产具有密度梯度的滤芯； ➢改变芯轴尺寸，生产不同内径的滤芯。 每根滤芯制成后需更换芯轴，因此生产效率较低。
熔喷模头 管状滤芯
活顶 针
纺粘法非织造布纤网中纤维直径的均匀度明显好于 熔喷纤维，因纺粘工艺中，纺丝工艺条件是稳态的， 牵伸和冷却条件变化波动较小。
34
熔喷非织造纤网的扫描电镜
35
熔喷纤维的结晶度和取向度比纺粘法的小。因此 熔喷纤维的强度较差，故纤网的强力也较差。几种PP 纤维的强度如下表：
PP短纤维 纺粘PP纤维 熔喷PP纤维
气流ቤተ መጻሕፍቲ ባይዱ力(MPa)
47
2、熔喷温度（熔体温度） 指熔喷模头的温度。温度越高，熔体粘度越低，纤
维越细。 但熔体粘度过小会造成熔体细丝的过度牵伸，形成
的超短超细的纤维会飞散到空中而无法收集，因此熔 喷工艺中聚合物熔体粘度并不是越小越好。
48
3、接收距离（DCD-Distance of Collector to Die）
41
（二）离线参数 1、喷孔直径 孔径小有利于纺制造超细纤维。但小的孔径加工较 为困难。 2、热空气喷射角度
主要设备：上料机、螺杆挤出机、计量泵、熔喷模头 组合件、空压机、空气加热器、接收装置、卷绕装置。
生产聚酯等原料，还需要切片干燥装置。生产辅助 设备主要有模头清洁炉、静电施加装置和喷雾装置等。
9
1.上料机 安装于挤出机料斗之上。上料机的功能是将聚合
压降的特点。
22
立体成型(芯轴)： 采用立体接收装置，分间歇式接收和连续式接收。
(1) 间歇式接收装置 ➢接收装置来回移动，纤维多层缠绕在芯轴上； ➢改变接收距离，生产具有密度梯度的滤芯； ➢改变芯轴尺寸，生产不同内径的滤芯。 每根滤芯制成后需更换芯轴，因此生产效率较低。
熔喷模头 管状滤芯
活顶 针
纺粘法非织造布纤网中纤维直径的均匀度明显好于 熔喷纤维，因纺粘工艺中，纺丝工艺条件是稳态的， 牵伸和冷却条件变化波动较小。
34
熔喷非织造纤网的扫描电镜
35
熔喷纤维的结晶度和取向度比纺粘法的小。因此 熔喷纤维的强度较差，故纤网的强力也较差。几种PP 纤维的强度如下表：
PP短纤维 纺粘PP纤维 熔喷PP纤维
气流ቤተ መጻሕፍቲ ባይዱ力(MPa)
47
2、熔喷温度（熔体温度） 指熔喷模头的温度。温度越高，熔体粘度越低，纤
维越细。 但熔体粘度过小会造成熔体细丝的过度牵伸，形成
的超短超细的纤维会飞散到空中而无法收集，因此熔 喷工艺中聚合物熔体粘度并不是越小越好。
48
3、接收距离（DCD-Distance of Collector to Die）
41
（二）离线参数 1、喷孔直径 孔径小有利于纺制造超细纤维。但小的孔径加工较 为困难。 2、热空气喷射角度
东华大学熔喷纺粘法ppt
连，为加快干燥速度创造有利条件。
NONWOVEN
切片干燥设备
间歇式干燥机（真空干燥机）
连续干燥设备 回转充填式 BM式 KF式
连续式瓶片短纤切片干燥机
FBM158系列连续干燥机
倾斜式真空干燥机
NONWOVEN
3、切片干燥设备
NONWOVEN
（一）真空转鼓干燥装置
切片进出口 真空抽吸
组成
转鼓部分（主体，倾角250）
于小批量、多品种及一些特殊品种的生产。
NONWOVEN
真空转鼓干燥装置
15
NONWOVEN
抽真空部分 ❖ 抽真空系统的管线与转鼓
之间采用特殊的结构连接。 轴头中有1根真空管，其左 端与真空系统相连，右端 伸入转鼓内，其上接弯管， 弯管伸入转鼓上部空间， 并在顶部装有除尘器，防 止粉末通过真空管抽出。
NONWOVEN
料斗
计量泵 纺箱
螺杆挤出机 分丝
成网装置
冷却风 牵伸装置
加固
至卷绕
NONWOVEN
原料输送及配料 螺杆挤出机 纺丝箱体 计量泵 纺丝组件 冷却装置
NONWOVEN
熔体纺丝的主要设备——螺杆挤压机
NONWOVEN
一、切片干燥 1、切片干燥目的
去除水分
防止水解：聚合度减低，强度降低 防止气泡丝
（2）热风系统
KF公司 ：上下两 区由开小 孔的倒锥 形不锈钢 板分割， 小孔尺寸 小于切片 ，热风经 小孔上升
NONWOVEN
布勒式干燥器（德国Buhler公司，习惯上成为BM式 ） 预结晶器与干燥塔分开安装 BM式干燥的预结晶有间歇 和连续两种形式。
NONWOVEN
（三）充填式干燥装置
切 片
NONWOVEN
切片干燥设备
间歇式干燥机（真空干燥机）
连续干燥设备 回转充填式 BM式 KF式
连续式瓶片短纤切片干燥机
FBM158系列连续干燥机
倾斜式真空干燥机
NONWOVEN
3、切片干燥设备
NONWOVEN
（一）真空转鼓干燥装置
切片进出口 真空抽吸
组成
转鼓部分（主体，倾角250）
于小批量、多品种及一些特殊品种的生产。
NONWOVEN
真空转鼓干燥装置
15
NONWOVEN
抽真空部分 ❖ 抽真空系统的管线与转鼓
之间采用特殊的结构连接。 轴头中有1根真空管，其左 端与真空系统相连，右端 伸入转鼓内，其上接弯管， 弯管伸入转鼓上部空间， 并在顶部装有除尘器，防 止粉末通过真空管抽出。
NONWOVEN
料斗
计量泵 纺箱
螺杆挤出机 分丝
成网装置
冷却风 牵伸装置
加固
至卷绕
NONWOVEN
原料输送及配料 螺杆挤出机 纺丝箱体 计量泵 纺丝组件 冷却装置
NONWOVEN
熔体纺丝的主要设备——螺杆挤压机
NONWOVEN
一、切片干燥 1、切片干燥目的
去除水分
防止水解：聚合度减低，强度降低 防止气泡丝
（2）热风系统
KF公司 ：上下两 区由开小 孔的倒锥 形不锈钢 板分割， 小孔尺寸 小于切片 ，热风经 小孔上升
NONWOVEN
布勒式干燥器（德国Buhler公司，习惯上成为BM式 ） 预结晶器与干燥塔分开安装 BM式干燥的预结晶有间歇 和连续两种形式。
NONWOVEN
（三）充填式干燥装置
切 片
9熔喷法工艺
9熔喷法工艺
▪ 从20世纪80年代开始，熔喷法非织造布增长迅速，保持 了10～12％的年增长率。1990年全世界已有70多条熔喷 生产线，年产量达到5万吨以上。美国的Kimble-clark公 司为了克服熔喷法非织造布强力低的缺点，开发了熔喷 非织造布与纺丝成网非织造布叠层材料，即SMS复合材 料，大量应用于手术服、过滤材料等，有力地推动了熔 喷非织造布的发展。随着复合技术的应用和熔喷法非织 造布的应用开发，目前，世界熔喷法非织造布的年产量 已超过10万吨。
美国海军实验室研究并开发用于收集上层大气中放 射性微粒的过滤材料，1954年发表研究成果。 ▪ 20世纪60年代中期，美国ESSO公司(今Exxon公司)进一 步对这一工艺进行改进，并取得了相关的美国专利。 ▪ 20世纪80年代后期，由于熔喷法非织造布市场的开发， 一些非织造布机械制造商开始参与熔喷法生产设备的制 造，其中有美国的Accurate公司和J & M公司，德国的 Reifenhaeuser公司等。
9熔喷法工艺
对于聚合物熔体来说，要求均匀发生降解，避免 聚合物熔体降解不一致而造成粘度不均匀，分子量分 布离散。同时还要求不能过度降解。 4、含杂
熔喷工艺所用的模头的喷丝孔直径较小，若聚合 物原料含杂多，易引起喷丝孔堵塞。因此，改善聚合 物切片原料生产环境，优化切片生产工艺，降低切片 含杂量，可有效延长熔喷模头更换周期，减少耗能， 降低产品生产成本。
9熔喷法工艺
聚丙烯用于熔喷工艺有以下特点： (1)聚合物熔体粘度可以按需控制
熔体粘度控制方法主要有：使用氧化剂或过氧化 剂；依靠螺杆挤出机的机械剪切作用；控制工作温度 进行热降解。对于MFI较低的聚丙烯，通常同时采用 以上三种方法来控制熔体粘度，以便熔喷形成超细纤 维。 (2)分子量分布(MWD)可控制
第一章 熔喷法纤维成形技术 PPT课件
①纺粘法中：骤冷空气冷却，同时拉伸， 形成连续长丝，铺放到成网帘上
熔喷法中：高速热空气喷吹，受到极 度拉伸，形成超细短纤维，以极高速度 飞向成网帘或凝网滚筒形成纤网
②纺粘法：纤网加固方式多，除热粘 合外，还可采取针刺、水刺、化学粘 合等多种手段
熔喷法：主要依靠热粘合或自身粘 合
2.传统工艺流程
聚合物喂入 —→熔融挤出 —→纤维形成—→纤维冷 却—→成网—→粘合（固网）—→ 切边卷绕—→后整 理或特殊整理
一、概述
2、熔喷法纤维非织造布的发展与现状
• 20世纪50年代初期 美国海军研究所 研究气流 喷射纺丝法 放弃
• 20世纪70年代后期 美国艾克森公司 将该技 术转为民用 得到发展
• 我国开发较早，主要研究工艺理论和产品开发， 在生产设备的研究、设计和制造方面落后
二、熔喷法纤维成形原理
Primary Air
• 聚合物喂入 —— 聚合物一般制成小球状、颗粒 状的切片，倒入料桶或料斗，输入螺杆挤出机
熔融挤出 —— 在螺杆挤出机的进料端，聚合物 切片要与稳定剂、增白剂等添加剂及色母粒等必 需的原料，经过充分搅拌混合后进入螺杆挤出机， 加热成为熔体，最后由计量泵经过滤器将熔体送 入喷丝板。在熔喷工艺中，一般挤出机也借其剪 切作用与热降解作用来降低聚合物的分子量。
聚合物 A
熔体过滤器 隔热层
纺丝箱体
热空气通入 (LH)
冷却空气 (LH)
聚合物 B
螺杆挤出机 #2 熔体过滤器
热空气通入 (RH) 冷却空气 (RH)
空气抽吸装置
成网帘 卷绕
双组分熔喷系统
Bi-Component Meltblown
双组分模头示意图
四、熔喷法主要生产工艺参数
熔喷法中：高速热空气喷吹，受到极 度拉伸，形成超细短纤维，以极高速度 飞向成网帘或凝网滚筒形成纤网
②纺粘法：纤网加固方式多，除热粘 合外，还可采取针刺、水刺、化学粘 合等多种手段
熔喷法：主要依靠热粘合或自身粘 合
2.传统工艺流程
聚合物喂入 —→熔融挤出 —→纤维形成—→纤维冷 却—→成网—→粘合（固网）—→ 切边卷绕—→后整 理或特殊整理
一、概述
2、熔喷法纤维非织造布的发展与现状
• 20世纪50年代初期 美国海军研究所 研究气流 喷射纺丝法 放弃
• 20世纪70年代后期 美国艾克森公司 将该技 术转为民用 得到发展
• 我国开发较早，主要研究工艺理论和产品开发， 在生产设备的研究、设计和制造方面落后
二、熔喷法纤维成形原理
Primary Air
• 聚合物喂入 —— 聚合物一般制成小球状、颗粒 状的切片，倒入料桶或料斗，输入螺杆挤出机
熔融挤出 —— 在螺杆挤出机的进料端，聚合物 切片要与稳定剂、增白剂等添加剂及色母粒等必 需的原料，经过充分搅拌混合后进入螺杆挤出机， 加热成为熔体，最后由计量泵经过滤器将熔体送 入喷丝板。在熔喷工艺中，一般挤出机也借其剪 切作用与热降解作用来降低聚合物的分子量。
聚合物 A
熔体过滤器 隔热层
纺丝箱体
热空气通入 (LH)
冷却空气 (LH)
聚合物 B
螺杆挤出机 #2 熔体过滤器
热空气通入 (RH) 冷却空气 (RH)
空气抽吸装置
成网帘 卷绕
双组分熔喷系统
Bi-Component Meltblown
双组分模头示意图
四、熔喷法主要生产工艺参数
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
聚合物切片原料的性能与熔喷工艺密切相关，主 要的参数有： • 聚合物种类 • 分子量及其分布 • 聚合物降解性能 • 切片形状 • 含杂
6
第九章 熔喷法工艺 §9-1 熔喷工艺应用的原料
1、聚合物种类 聚合物种类不同时，分子结构差异很大，决定了
熔点及流变性能的不同。对于每一种聚合物原料，均 有对应的熔喷工艺，如在加热温度、螺杆长径比、螺 杆形式、原料干燥艺的特点： • 能耗大 • 超细纤维纤网结构 • 过滤、阻菌、吸附方面有突出的优点 • 纤维取向度较差 • 纤维强力低
5
第九章 熔喷法工艺 §9-1 熔喷工艺应用的原料
一、熔喷工艺对聚合物熔体性能的要求 从理论上讲，凡是热塑性聚合物切片原料均可用
于熔喷工艺。聚丙烯是熔喷工艺应用最多的一种切片 原料，除此之外，熔喷工艺常用的聚合物切片原料有 聚酯、聚酰胺、聚乙烯、聚四氟乙烯、聚苯乙烯、 PBT、EMA、EVA、聚氨基甲酸酯等。
分子量分布越集中，大分子的分子量均等性好，
便于均匀受热、熔融并得到均匀的纤网，因此，熔喷 工艺要求聚合物原料的分子量分布尽量集中。
3、聚合物降解性能
聚合物降解有助于修正聚合物熔体粘度和分子量
分布。通常有三种降解方式：化学、机械剪切和热降
解。聚合物熔喷时或熔喷前，可采用氧或过氧衍生物
来实现化学降解，增加挤压速率、热量和熔体滞留时
烯烃类和酯类聚合物原料熔喷工艺的差异
原料品种
模头温度 热空气温度 干燥工艺
烯烃类
较高
较高
一般不需要
酯类
较低
较低
需要
7
第九章 熔喷法工艺 §9-1 熔喷工艺应用的原料
烯烃类聚合物原料(如聚丙烯)的聚合度较高，因 此加热温度高于其熔点100℃以上方能顺利熔喷，而聚 酯加热温度稍高于其熔点就可熔喷。烯烃类聚合物原 料几乎不含水，因此熔喷时一般不需要干燥。而聚酯 中含有微量水分，加热后由于水分的存在会导致酯类 的水解，产生不利于非织造布产品质量的副反应物， 因此必须进行切片干燥。 2、分子量及其分布
8
第九章 熔喷法工艺 §9-1 熔喷工艺应用的原料
通常，聚丙烯、聚乙烯及其共聚物在熔喷工艺设
计时主要考虑MFI。而其他热塑性高聚物熔喷时考虑 用熔体粘度或特性粘度来反映原料的分子量大小。
采用MFI较低的聚丙烯原料可生产出强力较高的熔 喷法非织造布。但目前的趋势是采用较高的MFI切片
原料，这样可提高产量，降低加热温度，从而降低能 耗。
第九章 熔喷法工艺
§9-1 熔喷工艺应用的原料 §9-2 熔喷工艺原理与过程 §9-3 熔喷设备 §9-4 熔喷产品性能与应用 §9-5 熔喷工艺理论与进展
1
第九章 熔喷法工艺
发展简况： 熔喷法工艺是聚合物挤压法非织造工艺中的一种，起源
于20世纪50年代初。 1951年，美国Arther.D.Littll’Inc公司开始研究用气流
间均可达到机械剪切降解和热降解的目的。
9
第九章 熔喷法工艺 §9-1 熔喷工艺应用的原料
对于聚合物熔体来说，要求均匀发生降解，避免 聚合物熔体降解不一致而造成粘度不均匀，分子量分 布离散。同时还要求不能过度降解。 4、含杂
熔喷工艺所用的模头的喷丝孔直径较小，若聚合 物原料含杂多，易引起喷丝孔堵塞。因此，改善聚合 物切片原料生产环境，优化切片生产工艺，降低切片 含杂量，可有效延长熔喷模头更换周期，减少耗能， 降低产品生产成本。
2
第九章 熔喷法工艺
从20世纪80年代开始，熔喷法非织造布增长迅速，保持 了10～12％的年增长率。1990年全世界已有70多条熔喷 生产线，年产量达到5万吨以上。美国的Kimble-clark公 司为了克服熔喷法非织造布强力低的缺点，开发了熔喷 非织造布与纺丝成网非织造布叠层材料，即SMS复合材 料，大量应用于手术服、过滤材料等，有力地推动了熔 喷非织造布的发展。随着复合技术的应用和熔喷法非织 造布的应用开发，目前，世界熔喷法非织造布的年产量 已超过10万吨。
3
第九章 熔喷法工艺
我国熔喷非织造工艺的发展情况 我国熔喷法非织造工艺研究始于20世纪70年代中期，
80年代中后期，熔喷法非织造布在我国得到推广应用， 主要产品有过滤材料、吸油材料、保暖材料、电池隔膜 等。我国现有熔喷法非织造布生产线60多条，其中引进 1.5m~2.5m幅宽生产线6条，其余为国产间歇式生产线， 生产能力为1万吨/年。由于间歇式与连续式熔喷非织造 布产品相互间具有不可替代性，因此两种工艺方法仍将 相辅相成。
聚合物原料的分子量及分子量分布是影响熔喷工 艺和熔喷法非织造布性能最主要的因素。对熔喷工艺 来说，一般认为聚合物原料分子量低、分子量分布窄 有利于熔喷纤网的均匀性。聚合物分子量大小与其熔 融流动指数(MFI)成反比，与聚合物熔体的熔融粘度成 正比。也即聚合物分子量越低，MFI越高，熔体粘度 越低，越能适合于熔喷工艺较弱的牵伸作用。
喷射－静电纺丝法生产聚苯乙烯超细纤维非织造布，取 得了相关美国专利。
美国海军实验室研究并开发用于收集上层大气中放 射性微粒的过滤材料，1954年发表研究成果。 20世纪60年代中期，美国ESSO公司(今Exxon公司)进一 步对这一工艺进行改进，并取得了相关的美国专利。 20世纪80年代后期，由于熔喷法非织造布市场的开发， 一些非织造布机械制造商开始参与熔喷法生产设备的制 造，其中有美国的Accurate公司和J & M公司，德国的 Reifenhaeuser公司等。
10
第九章 熔喷法工艺 §9-1 熔喷工艺应用的原料
二、常用原料 1、聚丙烯(PP)
聚丙烯是熔喷工艺应用最多的一种聚合物。熔喷 工艺最早应用的是普通纤维级聚丙烯原料，其分子量 高，MFI较低，通常只有12g/10min。该种聚丙烯在熔 喷时必须借助于螺杆挤出机的高温和剪切作用来降解。
随科技的进步，MFI为12的聚丙烯很快就为MFI35 的所取代，同时出现了专为熔喷工艺所用的聚丙烯， 其MFI高达1500。聚丙烯MFI的提高，可降低螺杆挤出 机的工作温度，提高熔体流动速率，有利于减少过度 降解聚合物的形成，延长熔喷模头寿命，减少能耗， 同时给选用添加剂以更大的灵活性。
6
第九章 熔喷法工艺 §9-1 熔喷工艺应用的原料
1、聚合物种类 聚合物种类不同时，分子结构差异很大，决定了
熔点及流变性能的不同。对于每一种聚合物原料，均 有对应的熔喷工艺，如在加热温度、螺杆长径比、螺 杆形式、原料干燥艺的特点： • 能耗大 • 超细纤维纤网结构 • 过滤、阻菌、吸附方面有突出的优点 • 纤维取向度较差 • 纤维强力低
5
第九章 熔喷法工艺 §9-1 熔喷工艺应用的原料
一、熔喷工艺对聚合物熔体性能的要求 从理论上讲，凡是热塑性聚合物切片原料均可用
于熔喷工艺。聚丙烯是熔喷工艺应用最多的一种切片 原料，除此之外，熔喷工艺常用的聚合物切片原料有 聚酯、聚酰胺、聚乙烯、聚四氟乙烯、聚苯乙烯、 PBT、EMA、EVA、聚氨基甲酸酯等。
分子量分布越集中，大分子的分子量均等性好，
便于均匀受热、熔融并得到均匀的纤网，因此，熔喷 工艺要求聚合物原料的分子量分布尽量集中。
3、聚合物降解性能
聚合物降解有助于修正聚合物熔体粘度和分子量
分布。通常有三种降解方式：化学、机械剪切和热降
解。聚合物熔喷时或熔喷前，可采用氧或过氧衍生物
来实现化学降解，增加挤压速率、热量和熔体滞留时
烯烃类和酯类聚合物原料熔喷工艺的差异
原料品种
模头温度 热空气温度 干燥工艺
烯烃类
较高
较高
一般不需要
酯类
较低
较低
需要
7
第九章 熔喷法工艺 §9-1 熔喷工艺应用的原料
烯烃类聚合物原料(如聚丙烯)的聚合度较高，因 此加热温度高于其熔点100℃以上方能顺利熔喷，而聚 酯加热温度稍高于其熔点就可熔喷。烯烃类聚合物原 料几乎不含水，因此熔喷时一般不需要干燥。而聚酯 中含有微量水分，加热后由于水分的存在会导致酯类 的水解，产生不利于非织造布产品质量的副反应物， 因此必须进行切片干燥。 2、分子量及其分布
8
第九章 熔喷法工艺 §9-1 熔喷工艺应用的原料
通常，聚丙烯、聚乙烯及其共聚物在熔喷工艺设
计时主要考虑MFI。而其他热塑性高聚物熔喷时考虑 用熔体粘度或特性粘度来反映原料的分子量大小。
采用MFI较低的聚丙烯原料可生产出强力较高的熔 喷法非织造布。但目前的趋势是采用较高的MFI切片
原料，这样可提高产量，降低加热温度，从而降低能 耗。
第九章 熔喷法工艺
§9-1 熔喷工艺应用的原料 §9-2 熔喷工艺原理与过程 §9-3 熔喷设备 §9-4 熔喷产品性能与应用 §9-5 熔喷工艺理论与进展
1
第九章 熔喷法工艺
发展简况： 熔喷法工艺是聚合物挤压法非织造工艺中的一种，起源
于20世纪50年代初。 1951年，美国Arther.D.Littll’Inc公司开始研究用气流
间均可达到机械剪切降解和热降解的目的。
9
第九章 熔喷法工艺 §9-1 熔喷工艺应用的原料
对于聚合物熔体来说，要求均匀发生降解，避免 聚合物熔体降解不一致而造成粘度不均匀，分子量分 布离散。同时还要求不能过度降解。 4、含杂
熔喷工艺所用的模头的喷丝孔直径较小，若聚合 物原料含杂多，易引起喷丝孔堵塞。因此，改善聚合 物切片原料生产环境，优化切片生产工艺，降低切片 含杂量，可有效延长熔喷模头更换周期，减少耗能， 降低产品生产成本。
2
第九章 熔喷法工艺
从20世纪80年代开始，熔喷法非织造布增长迅速，保持 了10～12％的年增长率。1990年全世界已有70多条熔喷 生产线，年产量达到5万吨以上。美国的Kimble-clark公 司为了克服熔喷法非织造布强力低的缺点，开发了熔喷 非织造布与纺丝成网非织造布叠层材料，即SMS复合材 料，大量应用于手术服、过滤材料等，有力地推动了熔 喷非织造布的发展。随着复合技术的应用和熔喷法非织 造布的应用开发，目前，世界熔喷法非织造布的年产量 已超过10万吨。
3
第九章 熔喷法工艺
我国熔喷非织造工艺的发展情况 我国熔喷法非织造工艺研究始于20世纪70年代中期，
80年代中后期，熔喷法非织造布在我国得到推广应用， 主要产品有过滤材料、吸油材料、保暖材料、电池隔膜 等。我国现有熔喷法非织造布生产线60多条，其中引进 1.5m~2.5m幅宽生产线6条，其余为国产间歇式生产线， 生产能力为1万吨/年。由于间歇式与连续式熔喷非织造 布产品相互间具有不可替代性，因此两种工艺方法仍将 相辅相成。
聚合物原料的分子量及分子量分布是影响熔喷工 艺和熔喷法非织造布性能最主要的因素。对熔喷工艺 来说，一般认为聚合物原料分子量低、分子量分布窄 有利于熔喷纤网的均匀性。聚合物分子量大小与其熔 融流动指数(MFI)成反比，与聚合物熔体的熔融粘度成 正比。也即聚合物分子量越低，MFI越高，熔体粘度 越低，越能适合于熔喷工艺较弱的牵伸作用。
喷射－静电纺丝法生产聚苯乙烯超细纤维非织造布，取 得了相关美国专利。
美国海军实验室研究并开发用于收集上层大气中放 射性微粒的过滤材料，1954年发表研究成果。 20世纪60年代中期，美国ESSO公司(今Exxon公司)进一 步对这一工艺进行改进，并取得了相关的美国专利。 20世纪80年代后期，由于熔喷法非织造布市场的开发， 一些非织造布机械制造商开始参与熔喷法生产设备的制 造，其中有美国的Accurate公司和J & M公司，德国的 Reifenhaeuser公司等。
10
第九章 熔喷法工艺 §9-1 熔喷工艺应用的原料
二、常用原料 1、聚丙烯(PP)
聚丙烯是熔喷工艺应用最多的一种聚合物。熔喷 工艺最早应用的是普通纤维级聚丙烯原料，其分子量 高，MFI较低，通常只有12g/10min。该种聚丙烯在熔 喷时必须借助于螺杆挤出机的高温和剪切作用来降解。
随科技的进步，MFI为12的聚丙烯很快就为MFI35 的所取代，同时出现了专为熔喷工艺所用的聚丙烯， 其MFI高达1500。聚丙烯MFI的提高，可降低螺杆挤出 机的工作温度，提高熔体流动速率，有利于减少过度 降解聚合物的形成，延长熔喷模头寿命，减少能耗， 同时给选用添加剂以更大的灵活性。
