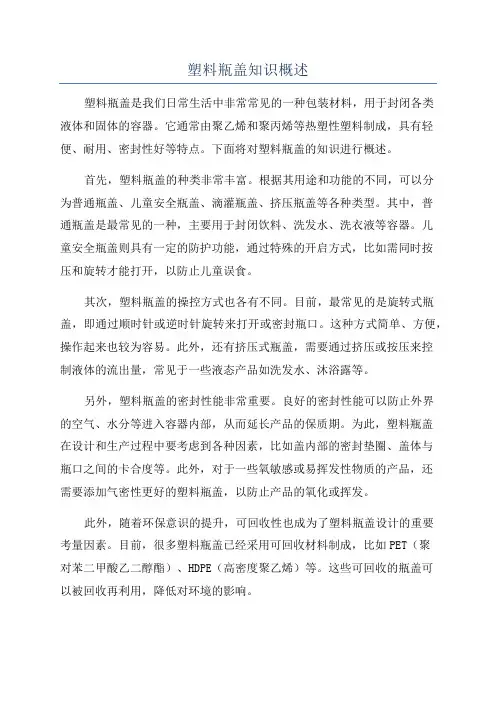

塑料瓶盖知识概述
塑料瓶盖知识概述塑料瓶盖是我们日常生活中非常常见的一种包装材料，用于封闭各类液体和固体的容器。
它通常由聚乙烯和聚丙烯等热塑性塑料制成，具有轻便、耐用、密封性好等特点。
下面将对塑料瓶盖的知识进行概述。
首先，塑料瓶盖的种类非常丰富。
根据其用途和功能的不同，可以分为普通瓶盖、儿童安全瓶盖、滴灌瓶盖、挤压瓶盖等各种类型。
其中，普通瓶盖是最常见的一种，主要用于封闭饮料、洗发水、洗衣液等容器。
儿童安全瓶盖则具有一定的防护功能，通过特殊的开启方式，比如需同时按压和旋转才能打开，以防止儿童误食。
其次，塑料瓶盖的操控方式也各有不同。
目前，最常见的是旋转式瓶盖，即通过顺时针或逆时针旋转来打开或密封瓶口。
这种方式简单、方便，操作起来也较为容易。
此外，还有挤压式瓶盖，需要通过挤压或按压来控制液体的流出量，常见于一些液态产品如洗发水、沐浴露等。
另外，塑料瓶盖的密封性能非常重要。
良好的密封性能可以防止外界的空气、水分等进入容器内部，从而延长产品的保质期。
为此，塑料瓶盖在设计和生产过程中要考虑到各种因素，比如盖内部的密封垫圈、盖体与瓶口之间的卡合度等。
此外，对于一些氧敏感或易挥发性物质的产品，还需要添加气密性更好的塑料瓶盖，以防止产品的氧化或挥发。
此外，随着环保意识的提升，可回收性也成为了塑料瓶盖设计的重要考量因素。
目前，很多塑料瓶盖已经采用可回收材料制成，比如PET（聚对苯二甲酸乙二醇酯）、HDPE（高密度聚乙烯）等。
这些可回收的瓶盖可以被回收再利用，降低对环境的影响。
最后，塑料瓶盖在生产和应用过程中也有一些相关的技术。
例如，注塑成型技术是塑料瓶盖生产中常用的一种方法，通过将热塑性塑料熔化注入模具，再进行冷却成型，最终得到塑料瓶盖产品。
此外，还有一些其他的技术，如自动装盖机，可以实现对塑料瓶盖的自动装盖，提高生产效率。
总结起来，塑料瓶盖是一种非常常见的包装材料，具有轻便、耐用、密封性好等特点。
它的种类多样，有普通瓶盖、儿童安全瓶盖、滴灌瓶盖、挤压瓶盖等。
塑料瓶盖知识
止旋刀
止旋刀 外撑瓶环 星型轮
中心不对正 止旋刀 外撑瓶环 星型轮 撑瓶座 星型轮
外撑瓶环
撑瓶座
撑瓶座
导瓶环 导瓶环 调节螺钉 导瓶环 调节螺钉 调节螺钉
6、旋盖头压力
20
A、旋盖头压力的调整 *通过调整顶压弹簧的压缩量，调 整封盖的顶压力。 *顶压保证止旋刀切入瓶体，产生 一定的摩擦力，防止瓶体跟转。 *合适的顶压为：当旋盖头行进至 最低点时，弹簧压缩量B在4-6mm时， 顶压力在20kg~ 25kg左右。 *顶压过高，旋盖时螺纹摩擦力增 大，当阻力大于旋盖扭力时，螺纹 无法旋入，导致螺纹压坏。形成高 盖、歪盖。
⑥泄漏角度（L角）、断裂角度（β角）的测定
17
在常温下进行封盖，封盖扭力设定为15kg，封盖完成后测 定。使用角度规，液面降低起始为L角，架桥第一点断裂时为B角
⑦塑盖重量的测定
18
使用电子天平测量，根据盖体结构的不同各有差异。
⑧外观质量的判定
检验项目 污 缺 染 料 架 桥 点 叶边毛边 印刷偏移 判定标准 不可油污 不得歪斜断裂 不可缺角断裂 0.5mm以下 0.3mm以下 检验仪器 目视 目视 目视 游标卡尺 游标卡尺
2、压塑成型与注塑成型的不同
项 目 注 塑 成 型 压 塑 成 型 模具 浇口 残存 浇口 点 产品 加热温 度 210～ 250℃
型腔集中 在动定模 板上
型腔各自 独立，拆 卸方便， 易于保养
防盗环架 桥一次成 型
架桥点需 无浇 要切线工 口 序加工
150～ 200℃
3、注塑过程模拟
9
合 模
射 出
检验
切线
1.切刀加热温度
包装入库
五、塑盖制程品质控制
塑料瓶盖知识
塑料瓶盖知识PET瓶盖的分类PET瓶盖有那些种类?各种类有那些不同的用途?1.用途（括号内为一般制造材料）：无菌冷灌装盖（PE）、热灌装盖（PE）、常温无内压（水）盖（PE）和汽盖（PP）2 从结构分内塞型和垫片型，还有封密垫是滴塑的盖。
3 从加工工艺分注塑型和压塑型。
4 从材料分HDPE和PP。
5 从连接桥分由注塑一次完成和切边完成。
6 从尺寸分28牙、30牙、38牙、44牙、48牙等。
7 从用途分无汽盖、碳酸饮料盖、无菌盖、耐热盖。
8 从齿线分12的倍数或9的倍数。
9 从防盗环锁扣分8、12扣等。
为什么废塑料瓶回收需要与瓶盖分开许多人在把塑料瓶送去回收时，都盖着瓶盖。
这么做通常是不合适的。
这不是由于用来制造塑料瓶盖的塑料不能被回收——大多数类型的塑料都能被回收利用。
而是因为用来制造塑料瓶盖的塑料和用来制造瓶身的塑料通常不是同一种类型，而如果两种类型的塑料混在了一起回收，相当于让一种塑料污染了另一种塑料，从而降低了其利用价值，或者在处理时要耗费人力将二者分开。
瓶体不和瓶盖一起回收的另一个原因是，在回收中心对塑料瓶进行处理时，瓶盖有可能卡住机器。
此外，瓶盖有可能威胁到回收工人的安全。
回收来的塑料瓶在运走之前多数都要压扁、打包。
如果塑料瓶的盖子盖得紧紧的，瓶身又没有被压破裂，那么在温度上升时，就可能因瓶内气体膨胀而发生爆炸，使工人受伤。
所以，在回收塑料瓶之前，把瓶盖取下、扔掉，其实是比较负责任的做法。
有些回收中心可能也接受瓶盖的回收，但也应将瓶盖和瓶身分开放。
塑料瓶盖密封性能检测探讨目前，塑料包装在食品、饮料、啤酒等领域中的应用不断增加，并且在很多领域已经成功的取代了传统的包装形式。
在塑料包装中，包装使用厂家比较关注的是塑料包装的密封性能，因为其密封性能关系到内容物的保存质量和时间。
然而塑料瓶盖和瓶口的密封性能是影响塑料包装容器的重要因数，所以近年来对塑料瓶盖与瓶口的密封性能的检测倍受业内人士的关注。
瓶盖简介
二、瓶盖分类
按成型方式分： 注塑盖、压塑盖
按用途分： 水盖、茶盖、果汁盖、无菌盖
按顶角半径分： R1（直角）盖和R3（圆角）
根据瓶盖的颜色不同可分为： 白盖、黄盖、绿盖、红盖、蓝盖等
按有无垫片分： 单片盖、两片盖
三、瓶盖密封结构设计
目前，我司的瓶盖有三种密封结构设计， 分别为：水盖密封结构、无垫盖密封结构、 无菌盖密封结构。
射出机
加热
成品检验：外观、螺径、 密封圈外径、单重
加压成型
模具
冷却定型
注塑水盖成品 注塑茶盖半成品
进料检验：外观、 颜色、粒径
注塑茶盖成品
成品检验：外观、印 刷效果、印刷附着力、 装箱重量
印刷机
半成品检验：外观、 螺径、密封圈外径、 单重
2.压塑瓶盖：
原料 色母
按配比混合
均匀
塑化
挤出机
加热
半成品检验：外观、 螺径、密封圈外径、
密封圈
图2
侧封环
