正弦波转换方波
反相器正弦波转方波

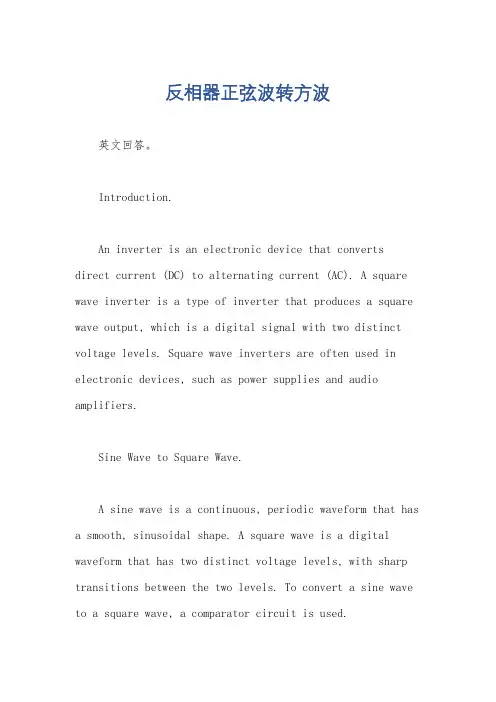

反相器正弦波转方波英文回答。
Introduction.An inverter is an electronic device that convertsdirect current (DC) to alternating current (AC). A square wave inverter is a type of inverter that produces a square wave output, which is a digital signal with two distinct voltage levels. Square wave inverters are often used in electronic devices, such as power supplies and audio amplifiers.Sine Wave to Square Wave.A sine wave is a continuous, periodic waveform that has a smooth, sinusoidal shape. A square wave is a digital waveform that has two distinct voltage levels, with sharp transitions between the two levels. To convert a sine wave to a square wave, a comparator circuit is used.Comparator Circuit.A comparator circuit is an electronic circuit that compares two input voltages and produces a digital output. The output of the comparator circuit is high when the first input voltage is greater than the second input voltage, and low when the first input voltage is less than the second input voltage.Inverter Circuit.An inverter circuit is an electronic circuit that uses a comparator circuit to convert a sine wave to a square wave. The inverter circuit consists of a sine wave input, a comparator circuit, and a square wave output. The sine wave input is connected to the first input of the comparator circuit, and the reference voltage is connected to the second input of the comparator circuit. The output of the comparator circuit is connected to the square wave output.Operation.When the sine wave input is greater than the reference voltage, the output of the comparator circuit is high. This causes the square wave output to be high. When the sine wave input is less than the reference voltage, the output of the comparator circuit is low. This causes the square wave output to be low.Applications.Square wave inverters are used in a variety of applications, including:Power supplies.Audio amplifiers.Electronic devices.Advantages.Square wave inverters have several advantages over sinewave inverters, including:Higher efficiency.Lower cost.Smaller size.Disadvantages.Square wave inverters also have some disadvantages, including:Higher harmonic distortion.Increased electromagnetic interference.Conclusion.Square wave inverters are a type of inverter that produces a square wave output. Square wave inverters are used in a variety of applications, including power supplies,audio amplifiers, and electronic devices. Square wave inverters have several advantages over sine wave inverters, including higher efficiency, lower cost, and smaller size. However, square wave inverters also have some disadvantages, including higher harmonic distortion and increased electromagnetic interference.中文回答。
正弦波变方波
正弦波变方波

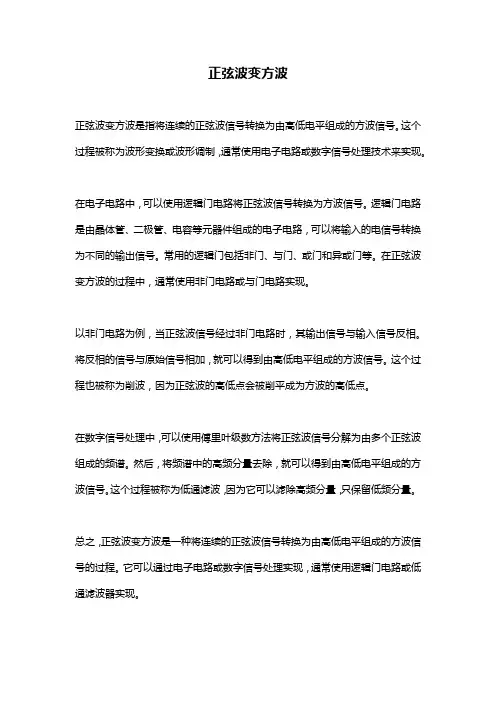

正弦波变方波是指将连续的正弦波信号转换为由高低电平组成的方波信号。
这个过程被称为波形变换或波形调制，通常使用电子电路或数字信号处理技术来实现。
在电子电路中，可以使用逻辑门电路将正弦波信号转换为方波信号。
逻辑门电路是由晶体管、二极管、电容等元器件组成的电子电路，可以将输入的电信号转换为不同的输出信号。
常用的逻辑门包括非门、与门、或门和异或门等。
在正弦波变方波的过程中，通常使用非门电路或与门电路实现。
以非门电路为例，当正弦波信号经过非门电路时，其输出信号与输入信号反相。
将反相的信号与原始信号相加，就可以得到由高低电平组成的方波信号。
这个过程也被称为削波，因为正弦波的高低点会被削平成为方波的高低点。
在数字信号处理中，可以使用傅里叶级数方法将正弦波信号分解为由多个正弦波组成的频谱。
然后，将频谱中的高频分量去除，就可以得到由高低电平组成的方波信号。
这个过程被称为低通滤波，因为它可以滤除高频分量，只保留低频分量。
总之，正弦波变方波是一种将连续的正弦波信号转换为由高低电平组成的方波信号的过程。
它可以通过电子电路或数字信号处理实现，通常使用逻辑门电路或低通滤波器实现。
正弦波转换成方波电路
正弦波转换成方波电路
正弦波转换成方波是一种重要的电路转换过程，它能将正弦波转换成方波。
只有通过对正弦波进行采样，才能将其转换成方波，从而找到正弦波转换方波的电路图解。
由正弦波转换方波的电路通常由运算放大器、参考电压源、低通滤波器和限幅电路等元件组成。
运算放大器能将输入的正弦波信号放大，将输出电压源与低通滤波器组合使用，可以把正弦波的输出变成高且低不平的信号，并把正弦波的转换成离散的采样值；而限幅电路则实现了从正弦变成方波。
在正弦波转换方波的电路中，低通滤波器的作用尤为重要，它的作用是缓冲低频也就是高频信号，把负载正弦波信号放大改变为整体的离散采样值，当低频无效时低被滤截掉，经过限幅电路限幅转换成方波信号。
另外，运算放大器可以有效提高正弦波信号的信噪比和稳定性，从而提高采样的准确性和稳定性。
正弦波转换成方波的电路有不同的输出采样值。
在设计电路时，输出采样值的大小应符合实际要求，使它更加有效。
此外，正弦波转换方波的应用也比较广泛，如常用于电路调节、模拟数字转换等，因此，正弦波转换方波也得到了普遍应用。
综上所述，正弦波转换方波通过把正弦波的输入由运算放大器放大，再将其转换成离散的采样值，最终经过限幅电路限幅转换成方波信号，这种电路的使用得到了广泛的应用，使得正弦波转换成方波变得更加实用。
正弦波与方波的相互转换
物理与电子工程学院课题设计报告课题名称：正弦函数发生器设计组别：20组组长：2011级杨会组员：2011级胡原彬组员：2011级廖秋伟2013年7月10日目录一．设计要求 (3)二．总体设计 (3)三．设计方案 (3)㈠用运算放大器产生1000HZ的正弦信号 (3)㈡将正弦波转换为方波 (3)㈢将方波转换为正弦波 (4)㈣还原波形 (4)四．设计步骤及参数的确定 (4)㈠用运算放大器产生1000HZ的正弦信号 (4)㈡正弦波转换为方波 (4)㈢方波转换为正弦波 (5)㈣还原波形 (5)㈤整体电路原理图 (6)五．实验仿真结果 (6)㈠正弦波产生且换为方波再换为正弦波的波形 (6)㈡用放大器放大振幅还原后的波形 (7)六．电路板的制作 (7)㈠画图 (7)㈡元器件清单 (8)㈢实物焊接 (8)七．电路的调试 (8)㈠电路连接 (8)㈡波形测量 (8)㈢数据的记录 (8)八．总结 (9)㈠设计过程中遇到的问题 (9)㈡心得体会 (10)正弦函数发生器一．设计要求1. 用运算放大器产生一个1000HZ 的正弦波信号。
2. 将此正弦波转换为方波。
3. 再将此方波转换为正弦波。
4.限用一片LM324和电阻、电容。
二．总体设计总体设计大体上可分为四个模块：1. 用振荡电路产生1000HZ 的正弦波信号；2. 用一个过零比较器把正弦波变为方波；3. 用RC 滤波电路从方波中滤出正弦波；4. 检测波形用放大器还原振幅。
三．设计方案㈠用运算放大器产生1000HZ 的正弦信号用RC 和一个运放组成文氏电桥振荡电路，调节RC 选频电路来产生1000HZ 的正弦波。
㈡ 将正弦波转换为方波用一个运放接成过零比较器就可以把正弦波转换为方波。
但会存在少许误差。
㈢将方波转换为正弦波用电阻和电容组成RC滤波电路，选择合适的数据参数就能实现把方波变为正弦波。
㈣还原波形用一个同相放大器把波形的幅度放大还原。
四．设计步骤及参数的确定㈠用运算放大器产生1000HZ的正弦信号用电阻、电容、二极管和一个运放组成文氏电桥振荡电路，电路图如下。
CD4093的正弦波转方波电路图
多种频率信号:
CD4093的正弦波转方波电路图输进的正弦波电压通过由
C1、C2和
D1、D2组成的半波二倍压电路为IC1提供工作电源。
IC1A构成放大器对输进信号进行放大，经I
C1B、IC1C反相、整形变换成方波信号，再由I
C1D、I
C1E、IC1F进行功率放大至输出。
R2用来调节输出信号幅度。
图示电路在20Hz-20KHz可输出性能良好的方波。
在使用时，为保证输出信号的质量建议输进正弦波有效值大于
1.5伏。
输进的正弦波电压最小有效值需大于750mV，此时输出信号的峰值约为2伏。
输出的方波幅度与输进波形幅度成比例。
制作时，
D1、D2也可选用锗材料的二极管，如2AP系列等，这时相对输进信号的最小有效值可还低一些。
图１正弦波转方波电路图
图２CD4093电路图
这里先容一个无需另外电源的正弦波变方波转换电路（见图1），它可从已有的正弦波发生器中提出良好的方波信号而不需外接电源为其电路供电，使得它可以方便的将正弦波发生器和测试装置结合在一起。
1/ 1。
正弦波转换为方波
转换方法：将正弦波转 换为方波通常需要比较 电路和适当的阈值设置。 比较电路将正弦波与阈 值进行比较，当正弦波 的电压超过阈值时，电 路输出高电平，低于阈 值时输出低电平，从而 形成方波。
02
正弦波转换为方波的原理
阈值设定
阈值选择
在将正弦波转换为方波的过程中，需要设定一个阈值，用于 判断正弦波的幅度是否超过该阈值。
04
模拟电路实现简单、成 本低，但精度和稳定性 相对较差。
数字电路实现
数字电路实现使用数 字逻辑门电路，如 AND、OR等门电路。
数字电路实现精度高、 稳定性好，但成本较 高，且需要数字信号 源。
正弦波信号首先被采 样并数字化，然后通 过数字逻辑门电路进 行处理。
基于微控制器的实现
01
基于微控制器的实现使用微控制器 （MCU）和相关外围电路。
正弦波与方波的差异
01
02
03
04
05
波形形状：正弦波的波 形呈正弦曲线形状，而 方波则呈现矩形形状。
幅度变化：正弦波的幅 度随时间变化，而方波 的幅度保持恒定。
频率与相位：正弦波具 有频率和相位属性，而 方波则没有相位概念， 只关注频率。
应用领域：正弦波在交 流电领域广泛应用，而 方波则常见于数字电路 和电子设备中。
通信系统
调制解调
在无线通信系统中，正弦波转换为方波可用于调制解调过程，即将基带信号（如声音、图像或数据） 调制到高频载波上，或从高频载波上解调出基带信号。
数字通信
在数字通信中，方波信号用于表示二进制数据，通过改变方波的幅度、频率或相位来表示不同的数据 状态，从而实现数据的传输和识别。
05
正弦波转换为方波的优缺 点
波形演示
【multisim】正弦波-三角波-方波转换电路
【multisim】正弦波-三角波-方波转换电路正弦波-三角波-方波转换电路是一种电路设计，可以将输入的正弦波
信号转换为三角波信号或方波信号。
以下是一个简单的示例电路设计：材料：
- 电源供应
- 运算放大器
- 电阻
- 电容
- 开关
步骤：
1. 将电源供应连接到运算放大器的正极和负极。
2. 将一个电阻连接到运算放大器的负极，并将另一个电阻连接到运算
放大器的输出端。
3. 将这两个电阻连接到一个开关上。
4. 将一个电容连接到运算放大器的输出端，另一端连接到运算放大器
的负极。
5. 将开关设置为关闭状态。
6. 连接输入的正弦波信号到运算放大器的正极。
7. 连接示波器或者峰值检测器到运算放大器的输出端，以输出转换后
的波形。
工作原理：
当开关关闭时，输入的正弦波信号通过电阻和电容组成的RC网络，经
过滤波后形成三角波信号。
当开关打开时，电容的充电和放电过程，
使输出信号变为方波信号。
通过控制开关的打开和关闭状态，可以在
正弦波、三角波和方波之间切换。
以上是一个简单的示例电路设计，实际的电路设计可能会根据具体的
需求和材料进行调整和改进。
使用电路设计软件（如Multisim）可以
帮助进行电路模拟和优化。
正弦波转方波 (2)
正弦波转方波简介本文档将介绍正弦波如何转换成方波的原理和方法。
正弦波和方波是两种常见的信号波形，在信号处理和电子工程领域中经常会遇到。
我们将通过数学工具和电路实现来说明正弦波如何转换为方波。
正弦波和方波的定义正弦波是一种连续变化的周期性波形，其特点是周期性、对称性和幅度变化。
正弦波可以表示为以下数学公式：$$y = A \\sin(2 \\pi f t + \\phi)$$其中，A是幅度，f是频率，t是时间，$\\phi$是相位。
方波是一种周期性的波形，其特点是幅度在两个不同的值之间跳变，并且保持在这些值之间相等的时间。
方波可以表示为以下数学公式：$$y = \\begin{cases} A, & \\text{if } \\frac{t}{T} - \\lfloor \\frac{t}{T} \\rfloor < \\frac{D}{T} \\\\ -A, &\\text{otherwise} \\end{cases}$$其中，A是幅度，T是周期，D是占空比。
正弦波转方波的原理正弦波和方波在形态上存在很大的区别，因此需要一定的处理方法将正弦波转换成方波。
基本思路是利用正弦波的周期性，通过采样和阈值判定的方法，将正弦波的连续变化转换为方波的离散跳变。
具体的步骤如下：1.选择一个合适的采样频率，即以一定的频率对正弦波进行采样。
2.通过采样得到的样本点，计算正弦波的幅值。
3.设置一个合适的阈值，将正弦波的幅值与阈值进行比较。
4.如果正弦波的幅值超过阈值，则输出方波的高电平；否则输出方波的低电平。
5.重复以上步骤，直至完成整个正弦波的转换。
正弦波转方波的实现方法正弦波转方波的实现可以通过软件和硬件两种方法。
软件实现在软件上实现正弦波转方波可以使用各种编程语言和信号处理库来完成。
下面是一个示例代码的伪代码：# 设置采样频率和采样点数sampling_rate =1000# 单位为Hzsample_points =1000# 计算采样间隔delta_t =1/ sampling_rate# 生成时间序列t = np.arange(0, sample_points) * delta_t# 生成正弦波sin_wave = np.sin(2* np.pi * f * t + phi)# 设置阈值threshold =0# 转换为方波square_wave = np.where(sin_wave >= threshold, A, -A)# 绘制正弦波和方波的图像plt.figure()plt.plot(t, sin_wave, label='Sin Wave')plt.plot(t, square_wave, label='Square Wave') plt.xlabel('Time')plt.ylabel('Amplitude')plt.legend()plt.show()通过上述代码，我们可以将正弦波转换为方波，并进行图像绘制。
正弦波方波转换电路
目标： 把正弦波信号转成 0~5V 方波信号，要求频率一致，占空比不变 约束条件：我使用一个 12V 蓄电池供电，正弦信号由一个电磁感应传感器产生，并且此传 感器输出的两端，其中一端与 12V 负极连在一起，如图： 输出端 12V
电磁转速 传感器
电磁转速传感器输出：是一个幅值随频率增加而增加的正弦信号，范围0V
示波器
我设计的电路图：
1K 3.9K 2 20µF 5.1K 3 12 741CN 4 4 470nF 470 欧 12V 5V 1K 51K 输出 5 3 2 LM339 12
10 欧
现在遇到的问题是：741CN 运放好像不能使用单电源供电，所以 741 没法工作。 470 欧和 10 欧电阻，是为了取 0.12V 电压，当输入电压大于 0.12V 的时候，输出 正 5V。
正弦波与方波的相互转换
正弦波与方波的相互转换 Prepared on 24 November 2020物理与电子工程学院课题设计报告课题名称：正弦函数发生器设计组别：20组组长：2011级杨会组员：2011级胡原彬组员：2011级廖秋伟2013年7月10日目录正弦函数发生器一．设计要求1. 用运算放大器产生一个1000HZ 的正弦波信号。
2. 将此正弦波转换为方波。
3. 再将此方波转换为正弦波。
4. 限用一片LM324和电阻、电容。
二．总体设计总体设计大体上可分为四个模块： 1. 用振荡电路产生1000HZ 的正弦波信号； 2. 用一个过零比较器把正弦波变为方波； 3. 用RC 滤波电路从方波中滤出正弦波； 4. 检测波形用放大器还原振幅。
三．设计方案㈠用运算放大器产生1000HZ的正弦信号用RC和一个运放组成文氏电桥振荡电路，调节RC选频电路来产生1000HZ的正弦波。
㈡将正弦波转换为方波用一个运放接成过零比较器就可以把正弦波转换为方波。
但会存在少许误差。
㈢将方波转换为正弦波用电阻和电容组成RC滤波电路，选择合适的数据参数就能实现把方波变为正弦波。
㈣还原波形用一个同相放大器把波形的幅度放大还原。
四．设计步骤及参数的确定㈠用运算放大器产生1000HZ的正弦信号用电阻、电容、二极管和一个运放组成文氏电桥振荡电路，电路图如下。
参数选择中最重要的是R6和C2的值选择，因为它们是选频电路。
f=1/2ΠRC 。
f=1000HZ，所以可以确定RC的值。
㈡正弦波转换为方波用一个运放接成过零比较器如下图，通向端接信号输入，反向端接地。
只要输入信号电压大于或小于零，信号就发生跳变，可以把正弦波转换为方波。
㈢方波转换为正弦波用电阻和电容接成RC滤波电路。
在R2和C3过后的节点处波形是三角波，最后输出是正弦波。
㈣还原波形1.在RC滤波电路输出的正弦波，幅度变小了约9倍的样子，用一个同向放大器放大它的幅度。
2.因为同向放大器的放大倍数为：A=1+R12/R11 。
正弦波转方波
正弦波转方波在信号处理和电子电路设计中，经常需要将正弦波信号转换为方波信号。
正弦波是一种连续的、周期性的波形，而方波则是一种离散的、非周期性的波形。
在实际应用中，将正弦波转换为方波可以方便地进行数字信号处理以及数字电路设计。
本文将介绍通过使用几种常见的方法将正弦波信号转换为方波信号。
基本概念在介绍转换方法之前，我们先来了解一下正弦波和方波的基本概念。
正弦波正弦波是一种具有周期性的波形，通常用以下的函数表示：y(t) = A * sin(2πft + φ)其中，A代表振幅，f代表频率，t代表时间，φ代表相位。
正弦波的图形是一个以水平轴为对称轴的连续曲线，形状类似于震荡的弹簧。
方波方波是一种离散的波形，它由高电平和低电平两个状态交替组成，通常用以下的函数表示：y(t) =\\begin{cases}1, & \\text{if } A > 0 \\\\-1, & \\text{if } A < 0 \\\\\\end{cases}其中，A代表方波的幅值，t代表时间。
方波的图形是一条由水平线段组成的离散曲线。
转换方法理想方波理想方波是一种宽度恒定、幅值恒定的方波，通过截取正弦波的一部分来实现。
具体步骤如下：1.根据所需的频率和幅值确定正弦波的参数，如振幅、频率和相位。
2.在所需时间段内，将正弦波的部分样本截取下来，并将其幅值转为方波的幅值。
这种方法转换后的方波存在精度损失，因为正弦波是连续的，而方波是离散的。
为了减小精度损失，可以增加采样频率和采样点数。
采样和保持采样和保持方法通过使用一个触发器将连续的正弦波信号转换为离散的方波信号。
具体步骤如下：1.将正弦波信号输入到一个采样和保持电路中。
2.采样和保持电路根据触发器的输入信号，在每个触发器周期内将当前的输入信号值保持不变，输出一个离散的方波信号。
该方法转换后的方波信号的频率和幅值与输入正弦波信号一致。
向量控制振荡器（VCO）向量控制振荡器是一种基于锯齿波的方式将正弦波信号转换为方波信号。
正弦波与方波的相互转换
正弦波与方波的相互转换 This model paper was revised by the Standardization Office on December 10, 2020物理与电子工程学院课题设计报告课题名称：正弦函数发生器设计组别：20组组长：2011级杨会组员：2011级胡原彬组员：2011级廖秋伟2013年7月10日目录正弦函数发生器一．设计要求1.用运算放大器产生一个1000HZ的正弦波信号。
2.将此正弦波转换为方波。
3.再将此方波转换为正弦波。
4.限用一片LM324和电阻、电容。
二．总体设计总体设计大体上可分为四个模块：1. 用振荡电路产生1000HZ的正弦波信号；2. 用一个过零比较器把正弦波变为方波；3. 用RC滤波电路从方波中滤出正弦波；4. 检测波形用放大器还原振幅。
三．设计方案㈠用运算放大器产生1000HZ 的正弦信号用RC 和一个运放组成文氏电桥振荡电路，调节RC 选频电路来产生1000HZ 的正弦波。
㈡ 将正弦波转换为方波用一个运放接成过零比较器就可以把正弦波转换为方波。
但会存在少许误差。
㈢将方波转换为正弦波用电阻和电容组成RC 滤波电路，选择合适的数据参数就能实现把方波变为正弦波。
㈣还原波形用一个同相放大器把波形的幅度放大还原。
四．设计步骤及参数的确定㈠用运算放大器产生1000HZ的正弦信号用电阻、电容、二极管和一个运放组成文氏电桥振荡电路，电路图如下。
参数选择中最重要的是R6和C2的值选择，因为它们是选频电路。
f=1/2ΠRC 。
f=1000HZ，所以可以确定RC的值。
㈡正弦波转换为方波用一个运放接成过零比较器如下图，通向端接信号输入，反向端接地。
只要输入信号电压大于或小于零，信号就发生跳变，可以把正弦波转换为方波。
㈢方波转换为正弦波用电阻和电容接成RC滤波电路。
在R2和C3过后的节点处波形是三角波，最后输出是正弦波。
㈣还原波形1.在RC滤波电路输出的正弦波，幅度变小了约9倍的样子，用一个同向放大器放大它的幅度。
正弦波转换成方波电路
正弦波转换成方波电路什么是正弦波？正弦波是最常用的电子信号形式，它表示完整的循环，又被称为振荡电路，它可以以恒定频率和振幅循环，可以实现频率、相位和幅度的调节。
正弦波可以作为控制信号，或者在各种图像、音频设备中传输视频信号，给人们带来清晰的视听效果。
什么是方波？方波在电子学中又称为阶跃信号，它是一种由“0”和“1”组成的特殊信号，这种信号和我们日常生活中的打开或关闭某个电器的信号非常相似，通过模拟信号调节和控制的方波，可以将非常复杂的电子操作变得简单化。
此，方波在电子行业中使用极为广泛，无论是驱动芯片、控制板、驱动控制器还是电源设计，都离不开方波的调节。
把正弦波转换成方波的方法有很多，常见的有电阻电容分压法、专用IC（如555芯片）方波调节、开关瞬时分压器（形如SCR）方波调节等。
电阻电容分压法是一种最常用的把正弦波转换成方波的方波，它原理十分简单。
这种转换方波要求正弦波电压变化比较缓慢，因此在高频变化的信号中不适用。
根据电路原理，任何一个电流通过电阻时，电阻就会吸收电流，而任何一个电压通过电容时，电容会有对应的电量存储，因此，电容就会把正弦波的波形拉低，转换成一个方波。
555芯片是一种控制方波的专用IC，它的输出能够循环在“0”和“1”之间变化，是一种集成电路，专门用于常见的时钟、计时、脉冲发生的控制。
它的内部电路结构比较复杂，包括时钟触发电路、时间器和比较电路等。
它能够根据输入电压开关出一个方波，其中，通过调节内部参数，就能实现把正弦波转换成方波并输出。
开关瞬时分压器（形如SCR）也是一种实现正弦波到方波转换的方式，它的原理是在正弦波的电压到达一定阈值时，将正弦波转换成方波，但是，由于它的可控特性，它的方波频率不一定能够达到理想的要求，所以，在实际应用中，它通常用于此起彼伏式的电流检测，如门控变压器、浪涌抑制电路等。
总之，将正弦波转换成方波，以满足不同电子设备和应用场合的要求，可以根据实际应用情况，选择合适的方式，如电阻电容分压法、555芯片方波调节、开关瞬时分压器（形如SCR）的方波调节等，针对不同的工程项目，来实现正弦波转换成方波的目的。
正弦波与方波的相互转换讲解学习
正弦波与方波的相互转换物理与电子工程学院课题设计报告课题名称：正弦函数发生器设计组别：20组组长：2011级杨会组员：2011级胡原彬组员：2011级廖秋伟2013年7月10日目录一．设计要求 (4)二．总体设计 (4)三．设计方案 (5)㈠用运算放大器产生1000HZ的正弦信号 (5)㈡将正弦波转换为方波 (5)㈢将方波转换为正弦波 (5)㈣还原波形 (5)四．设计步骤及参数的确定 (6)㈠用运算放大器产生1000HZ的正弦信号 (6)㈡正弦波转换为方波 (6)㈢方波转换为正弦波 (7)㈣还原波形 (7)㈤整体电路原理图 (8)五．实验仿真结果 (9)㈠正弦波产生且换为方波再换为正弦波的波形 (9)㈡用放大器放大振幅还原后的波形 (10)六．电路板的制作 (10)㈠画图 (10)㈡元器件清单 (10)㈢实物焊接 (11)七．电路的调试 (11)㈠电路连接 (11)㈡波形测量 (11)㈢数据的记录 (11)㈣数据结果分析 (12)八．总结 (12)㈠设计过程中遇到的问题 (12)㈡心得体会 (14)正弦函数发生器一．设计要求1.用运算放大器产生一个1000HZ的正弦波信号。
2.将此正弦波转换为方波。
3.再将此方波转换为正弦波。
4.限用一片LM324和电阻、电容。
二．总体设计总体设计大体上可分为四个模块：1. 用振荡电路产生1000HZ的正弦波信号；2. 用一个过零比较器把正弦波变为方波；3. 用RC滤波电路从方波中滤出正弦波；4. 检测波形用放大器还原振幅。
三．设计方案㈠用运算放大器产生1000HZ 的正弦信号用RC 和一个运放组成文氏电桥振荡电路，调节RC 选频电路来产生1000HZ 的正弦波。
㈡ 将正弦波转换为方波用一个运放接成过零比较器就可以把正弦波转换为方波。
但会存在少许误差。
㈢将方波转换为正弦波用电阻和电容组成RC 滤波电路，选择合适的数据参数就能实现把方波变为正弦波。
㈣还原波形用一个同相放大器把波形的幅度放大还原。
正弦波转换为方波
b
10
三、方案分析
方案二
从图上可以看出输出波形不太规整，与预期的10V方波有一定 的差距，第四级输出的方波在零线上的特性比较好，如图零线 附近的电压达到nV级，但最终的输出波形为10.595V的方波， 并且在一些部位出现毛刺。
b
11
四、电路图设计
方案一
b
12
四、电路图设计
方案二
b
13
谢谢
b
14
采用由LM324AD构成的同向放大电路。
b
8
二、设计方案
4.滤波电路
采用通用的二极管即可滤去方波的负向部分。
方案二专用
b
9
三、方案分析
方案一
从图上可以看出输出波形很规整，第二级输出为0-5V方波，第
三级输出为3.902mV-10.004V方波。由于方案1采用的是集成芯
片555定时器，电路输出特性很稳定。输出波形满足要求。
测控仪器课程设计
——正弦波转换方波(正向)
b
1
一、设计要求
• 要求设计正弦波转方波（正向）电路，可 将220V/50Hz正弦波信号转换为正向方波信 号。
• 输入：220V/50Hz正弦波 • 输出：10V/50Hz方波（正向）
b
2
二、设计方案
方案一
方案二
b
3
二、设计方案
1.电源变压器
经电源变压器将220V/50Hz的正弦 波转变为10V/50Hz的正弦波。
T=U2/U1=220*1.414/10=31.1
b
4
二、设计方案
2.电压比较器 a.施密特触发器
二
5
a.施密特触发器
方案一
正弦波方波锯齿波转换器的设计要点
正弦波方波锯齿波转换器的设计要点一、电路拓扑：不同的波形转换器使用不同的电路拓扑。
对于正弦波转换器，常用的拓扑有振荡器和滤波器。
振荡器使用正反馈网络来产生连续的振荡信号，滤波器则通过滤波器电路将输入信号中的高阶谐波滤除，从而得到接近正弦波的输出。
方波转换器通常采用比较器电路，通过比较输入信号与参考电平来产生方波输出。
锯齿波转换器可以通过积分电路来实现。
二、元件选择：元件的选择在电路的性能和可靠性方面起着重要作用。
对于正弦波转换器，需要选择合适的振荡器电路和滤波器元件。
常见的振荡器电路包括晶体振荡器、RC振荡器和LC振荡器等。
滤波器元件可以选择电容器、电感器和电阻器等。
方波转换器中，可选择合适的比较器和电阻、电容等元件。
锯齿波转换器中，需要选取合适的积分电路元件。
三、频率控制：波形转换器的频率可以通过选择合适的元件值和电路拓扑来控制。
正弦波转换器中，频率可以通过振荡器电路的参数选择来控制。
方波转换器中，频率可以通过比较器的电路参数选择来控制。
锯齿波转换器中，频率可以通过积分电路的参数选择来控制。
四、幅度控制：波形转换器的幅度可以通过电路参数和元件选择来控制。
对于正弦波转换器，幅度可以通过振荡器和放大器电路的增益控制。
方波和锯齿波转换器中，幅度主要通过电路电压和电流的大小来控制。
可以使用电压和电流源给出所需的幅度。
五、输出波形质量：转换器的输出波形质量是评估转换器性能的重要指标。
对于正弦波转换器，需要选择合适的滤波器元件和滤波器电路，以达到滤除高阶谐波的效果。
方波和锯齿波转换器中，可以通过合适的比较器和积分电路设计来获得较好的输出波形。
总结：设计正弦波、方波和锯齿波转换器时，需要考虑电路拓扑、元件选择、频率控制、幅度控制以及输出波形的质量等要点。
电路拓扑选择根据所需波形进行，元件的选择要根据性能和可靠性进行，频率和幅度通常通过电路参数和元件选择来控制，输出波形质量可以通过合适的滤波器元件和滤波器电路来提高。
三种波形的转换图
9
-12V
三 方波转化成三角波电路 图形如下： XSC2
Ext Trig + _ A + _ + B _
4 GND VCC VCC
2
GND R2 10kΩ
GND 6 GND R4 2kΩ 7 R6 85% 50kΩ Key=A R1 2.7kΩ 9
5 7
U3 12V
1
VEE3554AM VEE -12V
C3 22nF
8 D2 1N4148 R4 2.2kΩ D1 1N4148
100kΩ Key=A 55% 3 5 R1 10kΩ 0
4
二 正弦波转换方波 工作原理：单限比较器中，输入电压在阈 值电压 附近的任何微小变化都会引起输出电压的越变，不 管这种变化来自外界还是输入信号。因此这种单限 的比较器虽比较灵敏，但抗干扰性差。因此可用滞 回比较器，具有一定的抗干扰能力，如下图所示， 引入正反馈，从限幅电路看出：U0=±ＵＺ，集成反 相输入端电位UＰ＝ＵＮ。 U0=±ＵＺ， ± ＵＰ＝±UZ R1 /(R1+R2 ) 令UP=UN，求出阈值电压是 ±UT=±UＺＲ１／（Ｒ１＋Ｒ２） ＵN=UI ⑴当UI＜UＴ时，Ｕ０＝＋ＵＺ； ⑵ＵＩ〉ＵＴ，即ＵＮ〉UP，U0=-Ｕｚ 波形如下：
仿真图形：
GND GND VCC R7 10kΩ 8 VCC 12V R8
2 6 1 5
GND D3 02BZ2.2 D4 02BZ2.2 XSC1
Ext T rig + _ A + _ + B _
20kΩ U2 11 R9 2kΩ 7 R10
10
7
3554AM
VEE
VEE
50kΩ 30% Key=A
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
正弦波转方波电路
CD4093.pdf
输入的正弦波电压通过由C1、C2和D1、D2组成的半波二倍压电路为IC1提供工作电源。
IC1A构成放大器对输入信号进行放大，经IC1B、IC1C反相、整形变换成方波信号，再由IC1D、IC1E、IC1F进行功率放大至输出。
R2用来调节输出信号幅度。
图示电路在20Hz-20KHz可输出性能良好的方波。
在使用时，为保证输出信号的质量建议输入正弦波有效值大于1.5伏。
输入的正弦波电压最小有效值需大于750mV，此时输出信号的峰值约为2伏。
输出的方波幅度与输入波形幅度成比例。
制作时，D1、D2也可选用锗材料的二极管，如2AP系列等，这时相对输入信
号的最小有效值可还低一些。
这里介绍一个无需另外电源的正弦波变方波转换电路（见图1），它可从已有的正弦波发生器中提出良好的方波信号而不需外接电源为其电路供电，使得它可以方便的将正弦波发生器和测试装置结合在一起。
