PowerMILL后处理修改教程
本教程是偶在实际使用中的PowerMILL后处理文件修改知识的积累,其中有部分修改案例来源于帮助文件,在此仅以文字和图片的形式把他记录下来与初学者共同分享。
By mymould(风影爱人)一、完整的后处理文件介绍
一个完整的后处理文件通常有:定义字符段、定义字符格式段、定义键值段、定义指令值段、变量定义、程序格式段等部分组成。

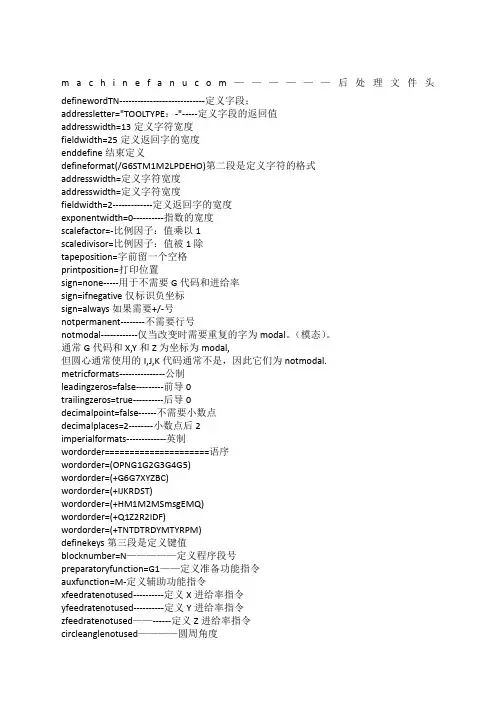

下面我们先来看一个比较完整的后处理文件,并把它分为数段,把需要修改的地方做个必要的解释:machine fanucom ——————后处理文件头
=========================== 第一部分是定义字符段============================== define word TN
address letter = "TOOL TYPE:- "
address width = 13
field width = 25
end define
具体解释:
define word TN ——————————————定义字段;
address letter = "TOOL TYPE:- " —————定义字段的返回值,比如在后处理文件里有“MS
=C ; TN ToolType ; EM =C”,而在写程式的时候
选用的是端铣刀,那么在CNC程式里就会有
(TOOL TYPE:- ENDMILL);
address width = 13 ———————————定义字符宽度,如上"TOOL TYPE:- ",从T开
始算起一共13位,包括空格;
field width = 25 ———————————定义返回字的宽度,如上"ENDMILL",如果field
width = 2,那"TOOL TYPE:- "就返回EN;如
果field width = 25,那"TOOL TYPE:- "就返回
ENDMILL。
end define
========================== 第二段是定义字符的格式============================= define format ( / G6 S T M1 M2 L P D E H O )
address width = 1
field width = 2
exponent width = 0
scale factor = 1
scale divisor = 1
tape position = 0
print position = 1
sign = none
not permanent
not modal
metric formats
leading zeros = false
trailing zeros = true
decimal point = false 控制公制尺寸的前导零、后导零,小数点
decimal places = 0
imperial formats
leading zeros = false
trailing zeros = true
decimal point = false 控制英制尺寸的前导零、后导零,小数点
decimal places = 0
end define
word order = ( OP N G1 G2 G3 G4 G5 )
word order = ( + G6 G7 X Y Z B C )
word order = ( + I J K R D S T )
word order = ( + H M1 M2 MS msg EM Q ) 注册字符
word order = ( + Q1 Z2 R2 ID F )
word order = ( + TN TD TR DY MT YR PM )
========================== 第三段是定义键值=================================== define keys
blocknumber = N ——————定义程序段号
preparatory function = G1 ———————定义准备功能指令
aux function = M1 ——————定义辅助功能指令
x feedrate not used —————定义X进给率指令
y feedrate not used —————定义Y进给率指令
z feedrate not used —————定义Z进给率指令
circle angle not used —————圆周角度
x coordinate = X ——————定义X坐标轴
y coordinate = Y ——————定义Y坐标轴
z coordinate = Z ——————定义Z坐标轴
key i = I ——————定义X轴矢量I键
key j = J ——————定义Y轴矢量J键
key k = K ——————定义Z轴矢量K键
feedrate = F ——————定义进给率指令
feedrate per revolution = F ———————定义每转进给率指令
spindle = S ——————定义主轴指令
tool number = T ——————定义刀具指令
cycle dwell not used
dwell = X —————定义暂停时间键值
tool length = H ——————定义刀具长度补偿指令
tool radius = D ——————定义刀具半径补偿指令
drill peck depth = Q1 ——————钻孔的啄钻深度
drill hole depth = Z2 ——————定义钻孔深度
clearplane = R2 —————定义安全平面高度
message start = MS —————定义注释的开始符
message end = EM ————定义注释的结束符
opskip = OP ————定义跳段符号
radius = R —————定义半径R键
program id = ID —————定义程序号
azimuth axis = B —————在多轴加工中,定义方位轴
elevation axis = C —————在多轴加工中,定义仰角轴
3rd rotation axis = null —————在多轴加工中,定义第三旋转轴
leader not used
x vector not used
y vector not used
z vector not used
error not used
end define
========================== 定义指令值======================================== define codes
rapid = G1 0 ========== 快速点定位
linear = G1 1 =========== 直线插补
circle cw = G1 2 =========== 顺圆插补
circle ccw = G1 3 ========== 逆圆插补
dwell = G6 4 ========= 暂停、准确停止
xy plane = G3 17 ========= XY平面
zy plane = G3 19 ========= YZ平面
xz plane = G3 18 ========= ZX平面
compensation off = G2 40 ========== 取消刀具半径补偿
compensation on left = G2 41 =========== 刀具半径左补偿
compensation on right = G2 42 =========== 刀具半径右补偿
imperial data = G4 20 ============ 英寸输入
metric data = G4 21 ============ 毫米输入
