管路沿程阻力测定实验报告

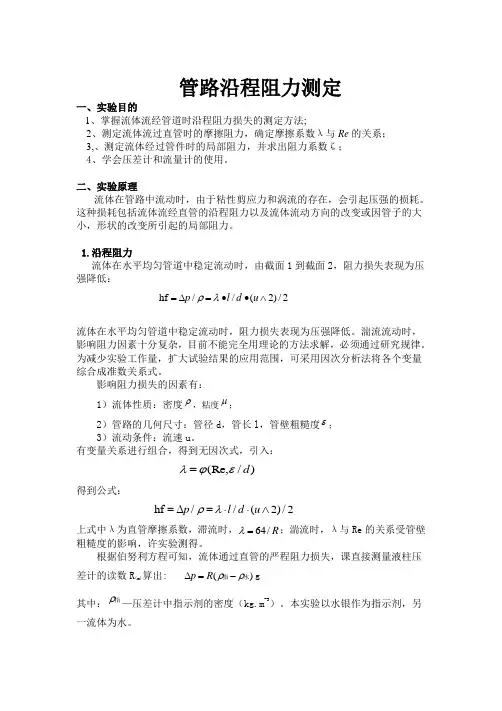

管路沿程阻力测定
管路沿程阻力测定一、实验目的1、掌握流体流经管道时沿程阻力损失的测定方法;2、测定流体流过直管时的摩擦阻力，确定摩擦系数λ与Re 的关系； 3,、测定流体经过管件时的局部阻力，并求出阻力系数ζ； 4、学会压差计和流量计的使用。
二、实验原理流体在管路中流动时，由于粘性剪应力和涡流的存在，会引起压强的损耗。
这种损耗包括流体流经直管的沿程阻力以及流体流动方向的改变或因管子的大小，形状的改变所引起的局部阻力。
1.沿程阻力流体在水平均匀管道中稳定流动时，由截面1到截面2，阻力损失表现为压强降低：2/)2(// hf ∧••=∆=u d l p λρ流体在水平均匀管道中稳定流动时，阻力损失表现为压强降低。
湍流流动时，影响阻力因素十分复杂，目前不能完全用理论的方法求解，必须通过研究规律。
为减少实验工作量，扩大试验结果的应用范围，可采用因次分析法将各个变量综合成准数关系式。
影响阻力损失的因素有：1）流体性质：密度ρ，粘度μ；2）管路的几何尺寸：管径d ，管长l ，管壁粗糙度ε； 3）流动条件：流速u 。
有变量关系进行组合，得到无因次式，引入： )/(Re,d εϕλ= 得到公式：2/)2(// hf ∧⋅⋅=∆=u d l p λρ上式中λ为直管摩擦系数，滞流时，R /64=λ；湍流时，λ与Re 的关系受管壁粗糙度的影响，许实验测得。
根据伯努利方程可知，流体通过直管的严程阻力损失，课直接测量液柱压差计的读数R (m)算出: )(水指ρρ-=∆R p g其中：指ρ—压差计中指示剂的密度（kg.m -3）。
本实验以水银作为指示剂，另一流体为水。
2.局部阻力局部阻力通常有两种表示方法：当量长度法和阻力系数法。
1）当量长度法：流体流过某管件或阀门时，因局部阻力造成的损失，相当于流体流过与其具有相同管径的若干米长度的直管阻力损失，这直管长度称为当量长度，用符号le 表示。
这样，就可以用直管阻力公式来计算局部阻力损失。
而且在管路计算时，可将管路中的直管长度与管件、阀门的当量长度合并在一起计算，如管路直管长度为l ，各种局部阻力的当量长度值和为∑e l ，则流体在管路中流动时总阻力损失∑f h 为：()[]2/)2(/∧⋅+⋅=∑∑u d l l h e f λ2）阻力系数法：流体流过某一管件或阀门的阻力损失用流体在管路中的动能系数h p 表示：2/)2(∧⋅=u h p ζ 式中：ζ—局部阻力系数，无因次；u —在小截面管中流体的平均流速（m/s ）。
沿程阻力系数测定-实验报告
沿程水头损失实验实验人 XXX 合作者 XXX XX 年XX 月XX 日一、实验目的1．加深了解圆管层流和紊流的沿程损失随平均流速变化的规律，绘制lgh f ～-lg v 曲线； 2．掌握管道沿程阻力系数的量测技术和应用压差计的方法；3．将测得的R e -λ关系值与莫迪图对比，分析其合理性，进一步提高实验成果分析能力。
二、实验设备本装置有下水箱、自循环水泵、[供水阀、稳压筒、实验管道、流量调节阀]三组，计量水箱、回水管、压差计等组成。
实验时接通电源水泵启动，全开供水阀，逐次开大流量调节阀，每次调节流量时，均需稳定2-3分钟，流量越小，稳定时间越长；测流量时间不小于8-10秒；测流量的同时，需测记压差计、温度计[自备，应挂在水箱中]读数。
三根实验管道管径不同，应分别作实验。
三、实验原理由达西公式g v d L h r 22⋅⋅=λ 得222422⎪⎭⎫⎝⎛==d Q L gdh Lv gdh f f πλ=K ×h f ／Q 2 另有能量方程对水平等直径圆管可得γ21P P h f -=对于多管式水银压差有下列关系h f =（P 1－P 2）／γw =（γm ／γw －1）(h 2－h 1+h 4－h 3)=12.6△h m Δh m = h 2－h 1+h 4－h 3 h f —mmH 2O四、实验结果与分析实验中，我们测量了三根管的沿程阻力系数，三根管的直径分别为10mm ，14mm ，20mm 。
对每根管进行测量时，我们通过改变水的流速，在相距80cm 的两点处分别测量对应的压强。
得到表1至表3中的实验结果。
相关数据说明：水温29.4℃，对应的动力学粘度系数为20.01/cm s ν=流量通过水从管中流入盛水箱的体积和时间确定。
水箱底面积为22020S cm =⨯，记录水箱液面升高12h cm =（从5cm 到17cm 或者从6cm 到18cm ）的时间t ，从而计算出流量34800(/)()Sh Q cm s t t s ==； 若管道直径为D ，则水流速度为24Qv Dπ=； 对三根管进行测量时，测量的两点之间距离均为80L cm =； 雷诺数Re vDν=；计算沿程阻力系数：层流164Reλ=；紊流0.2520.316R e λ-= 测量沿程阻力系数：2/f Kh Q λ=，其中25K /8gD L π=，29.8/g m s =第一根管表-1（521110,15.113/D mm K cm s ==）第二根管表-2（522214,81.280/D mm K cm s ==）第三根管表-3（523320,483.610/D mm K cm s ==）通过对三根管的相关计算，我们发现实验测出的沿程阻力系数远远比层流情况下的计算值大，将近大一个数量级。
实验一 管路沿程阻力测定
实验一 管路沿程阻力测定一． 实验目的1. 掌握流体流经管道时沿程阻力损失的测定方法。
2. 测定流体流经直管时的摩擦阻力，确定摩擦系数λ与Re 的关系3. 测定流体流经管件时的局部阻力，并求出阻力系数ξ。
4. 学会压差计和流量计的使用。
二． 实验原理 1. 沿程阻力流体在水平均匀管道中稳定流动时，由截面1到截面2，阻阻力损失表现为压强降低：pp p h f 21-=湍流十分复杂需通过实验研究。
影响阻力损失因素：密度ρ，粘度μ，管径d ，管长l ，管壁粗糙度ε，流速u 。
变量关系式：△P=f （d ，l ，μ，ρ，u ，ε） 引入λ=φ（dR e ε,）则变为：22ud l ph f λρ=∆=上式中：λ称直管摩擦系数，滞流时，λ=64/e R ;湍流时：λ与e R 关系受管壁粗糙度影响。
由伯努利方程知沿程阻力损失由R 算出：ΔP=R （ρ指-ρ水）g2. 局部阻力当量长度法：2.2u d l l h e f ⎪⎪⎭⎫⎝⎛+=∑∑λ l 是管路长度，∑e l 是当量长度之和。
阻力系数法：2.2uh p ξ=ξ-局部阻力系数，无因次， u-在小截面管中流体的平均速度（m/s ）p h 可由伯努利方程由读数R 求出，流速u 的计算：u=24/dV s π（m/s ）三． 实验装置与流程1. 本实验装置及设备主要参数：被测元件：镀锌水管，管长20m ，管径（公称直径）0.0021m ，闸阀D=3/4 1) 测量仪表：U 形压差计（水银指示液）；LW-15型涡轮流量计 2) 循环水泵。
3) 循环水箱。
4) DZ15-40型自动开关。
5)数显温度表2.流程四．实验操作步骤及注意事项1.打开压差计上平衡阀，关闭各放气阀。
2.启动循环水泵。
3.排气：（1）管路排气（2）测压管排气（3）关闭平衡阀，缓慢旋转压差计上放气阀排除压差计中的气泡，排气完毕，4.读取压差计零位读数。
5.开启调节阀至最大，确定流量范围，确定试验点，测量直管部分阻力和局部阻力。
管路沿程阻力实验
实验课目名称：管路沿程阻力实验
姓名：
学号：
日期：
一、 实验目的
1． 验证沿程水头损失与平均流速的关系。 2． 测定不同管路的沿程阻力系数。 3． 对照雷诺实验，观察层流和紊流两种流态及其转换过程。 二.实验器材及材料 三.实验原理 1．沿程水头损失与流速的关系 对沿程阻力两测点的断面列伯努利方程
线。 5）调节阀门逐次由大到小，共测定 10 次。
五、实验数据记录及分析
1．沿程水头损失与流速的关系实验数据及计算如表 4.1 所示， lg h f lg v 关
系曲线如图 4.2 所示。
仪器常数：d = 2.3cm, A = 4.15 cm2
L=
0.8
m, t=
20 ℃
表 4.1 数据表
No
h1
z1
p1
a1v12 2g
z2
P2
a2 v2 2
2g
hl
因实验管段水平，且为均匀流动，所以
由此得
z1 z2 , d1 d 2 , v1 v2 , 1 2 1, hl h f
hf
p1 y
p2
h
即管路两点的沿程水头损失 h f 等于测压管水头差 h 。
47.7
87.2
81.7
75.97
v lg v
(cm/s) 11.49 1.06 21.01 1.32 19.69 1.29 18.30 1.26
六．老师评审成绩
由此式求得沿程水头损失，同时根据实测流量计算平均流速 v ，将所得 h f 和 v 数
据绘在对数坐标纸上，就可确定沿程水头损失与平均流速的关系。 2．沿程阻力系数的测定 由上面的分析可以得到：
沿程阻力系数的测定
沿程阻力系数的测定
一、实验目的：
1.测定不同雷诺数R e 时的沿程阻力系数λ
2.掌握沿程阻力系数的测定方法
二、设备简图：
三、实验原理：
对Ⅰ，Ⅱ两断面列能量方程式，可求得L 长度上的沿程水头损失 根据达西公式：
1
2
f p p h h γ
γ
=
-
=∆
h ƒ2
.2L
d g
V λ=
用流量计测得流量，（仔细阅读流量计使用方法），并算出断面平均流速，即可求得沿程阻力系数λ
2
2f gdh LV λ=
四、实验步骤
1.开泵、调节进水阀门、使测压管中出现高差。
2.关闭进水阀门、测压管中水位应一平，如仍有高差，说明连接管中有气泡，庆赶净。
3.用流量计量测流量。
沿程阻力系数测定实验报告
d=__________mm L=___________m。
沿程阻力系数实验报告
沿程阻力系数实验报告沿程阻力系数实验报告引言：沿程阻力系数是描述流体在管道中流动过程中受到的阻力大小的一个重要参数。
准确测量沿程阻力系数对于流体力学研究和工程应用具有重要意义。
本实验旨在通过实验方法测量沿程阻力系数，并探讨其与流速、管道直径等因素的关系。
实验装置：本次实验采用的实验装置主要包括：水泵、流量计、压力计、流量调节阀、管道等。
其中，水泵用于提供流体流动的动力；流量计用于测量流体通过管道的流量；压力计用于测量管道中的压力；流量调节阀用于控制流体流动的速度。
实验步骤：1. 首先，将实验装置按照实验要求进行搭建，并将水泵连接到管道系统中。
2. 打开水泵，调节流量调节阀，使流量计示数稳定在一定数值。
3. 记录流量计示数和压力计示数，并计算流速和压力差。
4. 重复上述步骤，改变流量调节阀的开度，记录不同流速下的流量计示数和压力计示数。
5. 根据实验数据，计算沿程阻力系数。
实验结果：根据实验数据，我们得到了不同流速下的流量计示数和压力计示数。
通过计算，得到了相应的流速和压力差。
进一步分析实验数据，我们得到了不同流速下的沿程阻力系数。
讨论与分析：通过实验结果的分析，我们可以得到以下结论：1. 沿程阻力系数与流速呈正相关关系。
随着流速的增加，沿程阻力系数也会增加。
这是因为流速增加会导致流体分子之间的相互碰撞增加，从而增加了阻力。
2. 沿程阻力系数与管道直径呈反相关关系。
管道直径越大，沿程阻力系数越小。
这是因为管道直径增大会减小单位面积内的流体流速，从而减小了阻力。
3. 沿程阻力系数与流体的黏度有关。
黏度越大，沿程阻力系数越大。
这是因为黏度大的流体分子之间的相互作用力较大，从而增加了阻力。
结论：通过本次实验，我们成功测量了沿程阻力系数，并探讨了其与流速、管道直径、流体黏度等因素的关系。
实验结果表明，沿程阻力系数与流速、管道直径、流体黏度等因素密切相关。
这对于流体力学的研究和工程应用具有重要意义。
致谢：在此，我们要感谢实验指导老师的悉心指导和同组同学的合作。
管路沿程阻力
实验一管路沿程阻力测定一、实验目的1.掌握流体流经管道时沿程阻力损失的测定方法。
2.测定流体流过直管时的摩擦阻力，测定摩擦系数λ与Re的关系。
3.测定流体流过管件时的局部阻力，并求出阻力系数ζ。
4.学会压差计和流量计的使用。
二、实验原理流体在管路中流动时，会引起压强损耗。
包括流经直管的沿程阻力以及各种局部阻力。
1.沿程阻力：流体层流流动时：湍流流动时，影响阻力损失的因素十分复杂，必须通过实验研究其规律。
为减少实验工作量，扩大实验结果的应用范围，可以采用因次分次法将各个变量综合成准数关系式。
影响阻力损失的因素：1）流体性质：密度、粘度；2）管路的几何尺寸：管径d，管长l，管壁粗糙度；3）流动条件：流速u。
组合成：); ;==λ层流时，λ;湍流时，λ需从实验测得。
流体流过直管的沿程阻力损失：指水2.局部阻力：局部阻力的两种表示方法：当量长度法，阻力系数法。
1）当量长度法管路直管长度为l,各种局部阻力长度之和为,流体在管路中流动时总阻力损失为λ2) 阻力系数法流体流过某一管件或阀门的阻力损失用流体在管路中的动能系数U可以由涡轮流量计及MMD智能流量仪算出(m/s)三、实验装置与流程1.本实验装置及设备主要参数：被测元件：镀锌水管，管长2.0m，管径0.021m,闸阀D=1）测量仪表：u形压差计；LW-15型涡轮流量计（精度0.5级，量程0.4-4.0,仪器1仪表常数599.41次/升，仪器2仪表常数605.30次/升，MMD智能流量仪）2）循环水泵3）循环水箱4）DZ15-40型自动开关5）数显温度表2.流程：10流体流动阻力损失实验流程图（1）水箱（6）放空阀（11）取压孔（2）控制阀（7）排液阀（12）U形压差计（3）放空阀（8）数显温度表（13）闸阀（4）U形压差计（9）泵（14）取压孔（5）平衡阀（10）涡轮流量计四、实验操作步骤及注意事项1.水箱充水至80%。
2.仪表调整。
3.打开压差计上平衡阀，关闭各放气阀。
管路阻力实验报告
实验三 管路阻力的测定一、实验目的1.学习管路阻力损失h f ，管子摩擦系数λ及管件、阀门的局部阻力系数ζ的测定方法，并通过实验了解它们的变化，巩固对流体阻力基本理论的认识；2.测定直管摩擦系数λ与雷诺数Re 的关系；3.测定管件、阀门的局部阻力系数。
二、基本原理流体在管路中流动时，由于粘性剪应力和涡流的存在，不可避免地会产生流体阻力损失。
流体在流动时的阻力有直管摩擦阻力（沿程阻力）和局部阻力（流体流经管体、阀门、流量计等所造成的压力损失。
1.λ－Re 关系的测定：流体流经直管时的阻力损失可用下式计算：22u d L h f⋅=λ；－直管阻力损失，式中：kg J h f / L －直管长度，m ；d －直管内径，m ； u －流体的流速，m/s ； λ－摩擦系数，无因次。
已知摩擦系数λ是雷诺数与管子的相对粗糙度（△/d ）的函数，即λ＝（Re ,△/d ）。
为了测定λ－Re 关系，可对一段已知其长度、管径及相对粗糙度的直管，在一定流速（也就是Re 一定）下测出阻力损失，然后按下式求出摩擦系数λ：为：对于水平直管，上式变：可根据伯努利方程求出阻力损失＝2)(2222121212uu p p g Z Z h h u L d h f f f-+-+-=⋅ρλρ21p p h f -=J/kg其中，21p p -为截面1与2间的压力差，Pa ；ρ流体的密度，kg/m 3。
用U 形管压差计测出两截面的压力，用温度计测水温，并查出其ρ、μ值，即可算出h f ，并进而算出λ。
由管路上的流量计可知当时的流速，从而可计算出此时的Re 数；得到一个λ－Re 对应关系，改变不同的流速，有不同的Re 及λ，可得某相对粗糙度的管子的一组λ－Re 关系。
以λ为纵坐标，Re 为横坐标，在双对数坐标纸上作出λ－Re 曲线，与教材中相应曲线对比。
2.局部阻力系数ζ的测定流体流经阀门、管件（如弯头、三通、突然扩大或缩小）时所引起的阻力损失可用下式计算：22u h f ζ= J/kg式中ζ即为局部阻力系数。
沿程阻力系数测定-实验报告
沿程水头损失实验实验人 XXX 合作者 XXX XX 年XX 月XX 日一、实验目的1．加深了解圆管层流和紊流的沿程损失随平均流速变化的规律，绘制lgh f ～-lg v 曲线；2．掌握管道沿程阻力系数的量测技术和应用压差计的方法； 3．将测得的R e -λ关系值与莫迪图对比，分析其合理性，进一步提高实验成果分析能力。
二、实验设备本装置有下水箱、自循环水泵、[供水阀、稳压筒、实验管道、流量调节阀]三组，计量水箱、回水管、压差计等组成。
实验时接通电源水泵启动，全开供水阀，逐次开大流量调节阀，每次调节流量时，均需稳定2-3分钟，流量越小，稳定时间越长；测流量时间不小于8-10秒；测流量的同时，需测记压差计、温度计[自备，应挂在水箱中]读数。
三根实验管道管径不同，应分别作实验。
三、实验原理由达西公式g v d L h r 22⋅⋅=λ 得222422⎪⎭⎫⎝⎛==d Q L gdh Lv gdh f f πλ=K ×h f ／Q 2另有能量方程对水平等直径圆管可得γ21P P h f -=对于多管式水银压差有下列关系h f =（P 1－P 2）／γw =（γm ／γw －1）(h 2－h 1+h 4－h 3)=12.6△h m Δh m = h 2－h 1+h 4－h 3 h f —mmH 2O四、实验结果与分析实验中，我们测量了三根管的沿程阻力系数，三根管的直径分别为10mm ，14mm ，20mm 。
对每根管进行测量时，我们通过改变水的流速，在相距80cm 的两点处分别测量对应的压强。
得到表1至表3中的实验结果。
相关数据说明：水温29.4℃，对应的动力学粘度系数为2 0.01/cm s ν=流量通过水从管中流入盛水箱的体积和时间确定。
水箱底面积为2202 0S cm =⨯，记录水箱液面升高12h cm =（从5cm 到17cm 或者从6cm 到18cm ）的时间t ，从而计算出流量34800(/)()Sh Q cm s t t s ==； 若管道直径为D ，则水流速度为24Qv Dπ=； 对三根管进行测量时，测量的两点之间距离均为80L cm =； 雷诺数Re vDν=；计算沿程阻力系数：层流164Reλ=；紊流0.2520.316R e λ-=测量沿程阻力系数：2/f Kh Q λ=，其中25K /8gD L π=，29.8/g m s = 第一根管表-1（521110,15.113/D mm K cm s ==）第二根管表-2（522214,81.280/D mm K cm s ==）第三根管表-3（523320,483.610/D mm K cm s ==）通过对三根管的相关计算，我们发现实验测出的沿程阻力系数远远比层流情况下的计算值大，将近大一个数量级。
沿程阻力系数测定-实验报告
沿程阻力系数测定-实验报告实验目的：测定流体在不同管道内流动时的沿程阻力系数，分析流体流动的规律。
实验原理：流体在流动的过程中，由于管道内的摩擦、弯曲等原因，会产生一定的沿程阻力，阻碍流体的流动。
沿程阻力系数是描述阻力大小的物理量，可以反映出流体流动的特性。
测算沿程阻力系数需要通过实验测量不同位置的压力差，计算得出流速和阻力系数，最终得到流体在管道内的流动规律。
实验器材：一台流量计，一根不同内径的水流管，一个流量调节器，一个压力计，一套支架和夹子，水池、水泵等辅助设备。
实验步骤：1. 搭建实验装置，将水泵接入水池，利用泵将水流送入待测管道中。
2. 开始实验前，先测量管道各处的内径和长度，并计算管道的摩擦系数。
3. 将流量计安装在管道的某个位置，调节流量，使其保持在一定的范围。
4. 安装压力计，分别测量流过流量计前后不同位置处的压力差。
5. 根据所测得的数据，计算流体的流速和沿程阻力系数，绘制实验数据图表。
6. 根据实验结果，分析流体的流动规律以及影响沿程阻力系数的因素。
实验结果：通过实验测量，我们得到了不同位置处的压力差、流速和阻力系数等数据，并绘制成图表。
从图表中可以看出，在管道内距离流速计越远的位置，流速逐渐下降，同时沿程阻力系数也逐渐增加。
这说明管道内的摩擦力和阻力对流体的影响逐渐加剧，阻碍了流体的流动。
实验结论：通过本次实验，我们得到了流体在管道内流动时的流速和沿程阻力系数等数据，为研究流体的流动规律提供了实验依据。
我们也发现，管道内的摩擦力和阻力对流体的影响很大，需要注意管道的内径和表面材质等因素。
此外，实验数据也可以为管道设计和流动控制等领域提供参考。
沿程阻力系数测定实验报告
沿程阻力系数测定实验报告1.1 什么是沿程阻力系数？哎呀，沿程阻力系数听起来有点高深，但其实它就是我们在流体力学中常提到的一个东西。
简单来说，就是流体在管道里流动时，遇到的阻力有多大。
想象一下，你在水管里放了几根铁丝，水流过的时候肯定会受到阻碍，对吧？这个阻碍程度就是沿程阻力系数的体现。
1.2 为什么要测定？那么，为什么我们要搞清楚这个系数呢？这就好比你要知道车的油耗，才能制定出合理的出行计划。
通过测定沿程阻力系数，我们可以预测流体的流动情况，进而优化管道设计，省下很多不必要的麻烦。
2. 实验步骤2.1 准备工作首先，我们得准备一些工具和材料。
流体管道、泵、流量计和压力计这些都是必不可少的。
哦，对了，还得准备好实验室的水源，别让水短缺了，要不然实验就泡汤了！记得在实验开始前，仔细检查一下设备，确保它们都能正常工作，不然可就要浪费时间了。
2.2 实验过程接下来，开始我们的实验吧！首先把水泵启动，让水在管道里流动。
水流过不同长度的管道，咱们要实时记录流量和压力的变化。
每次更换管道长度时，得耐心等待一段时间，确保数据稳定，这样才能得到准确的结果。
哈哈，别急着玩手机哦，专心点！3. 数据分析3.1 结果整理数据收集完毕，咱们就得把这些数字整理成表格。
每一组数据都要清晰明了，不然后续分析可就麻烦了！你会发现，随着管道长度的增加，沿程阻力系数也会逐渐增大，这就像你在跑步时，越跑越累，阻力自然也就多了。
3.2 结论和讨论最后，得出结论了。
我们发现，沿程阻力系数与管道长度成正比关系，真是让人眼前一亮！通过这个实验，不仅让我们对流体流动有了更深入的理解，还能帮助我们在以后的设计中避免不必要的麻烦。
这就像是打游戏时，学会了技能连招，通关自然轻松。
4. 实验心得4.1 体会通过这次实验，我真的感受到了一种探索的乐趣。
流体力学不再是高高在上的学问，而是我们生活中随处可见的现象。
就像喝水时，水是如何顺畅流动的，虽然我们平常不怎么去想，但其实有很多道理在背后。
管路沿程阻力测定实验报告
实验一管路沿程阻力测定一实验目的1. 掌握流体流经管道时沿程阻力损失的测定方法。
2. 测定流体流过直管时的摩擦阻力，确定摩擦系数3. 测定流体流过管件时的局部阻力，并求出阻力系数4. 学会压差计和流量计的使用。
二实验原理流体在管路中流动时，由于粘性剪应力和涡流的存在，不可避免地会引起压 强损耗。
这种损耗包括流体流经直管的沿程阻力以及流体流动方向的改变或因管 子大小、形状的改变所引起的局部阻力。
1. 沿程阻力称为直管摩擦系数，滞留时，；湍流时， 与R e 的关系受管壁粗糙度的影响, 需由实验测得。
64 R e根据伯努利方程可知，流体流过的沿程阻力损失，可直接得出所测得的液柱压 差计度数R （m ）算出：p R 指-水g2）阻力系数法h pE -局部阻力系数，无因次；u-在小截面管中流体的平均流速（m/s ）三实验装置与流程1.本实验装置及设备主要参数：被测元件：镀锌水管，管长2.0m ，管径（公称直径）0.021m ；闸阀D=3/4.1）测量仪表：U 型压差计（水银指示液）；LW — 15型涡轮流量计（精度0.5级, 量程0.4~4.0m /h,仪器编号I 的仪表常数为 599.41 （次/升），仪器编号II 的仪表常数为605.30 （次/ 升）, MM 智能流量仪）。
与Re 的关系2.局部阻力 1）当量长度法h fl e d2） 循环水泵。
3） 循环水箱。
4） DZ15-40型自动开关。
X- 2X 流体流动阻力损失实验流程图1) 水箱 6 ）放空阀 11 ）取压孔 2) 控制阀 7 ）排液阀 12 ）U 形压差计 3) 放空阀8 ）数显温度表 13 ）闸阀 4) 5) U 形压差计 平衡阀 9 ）泵10）涡轮流量计14取压孔四实验操作步骤及注意事项1. 水箱充水至80%2. 仪表调整（涡轮流量计、MM 智能流量计仪按说明书调节）3. 打开压差计上平衡阀，关闭各放气阀。
4. 启动循环水泵（首先检查泵轴是否转动，开全阀 13,全关阀2,后启动）。
《工程流体力学》沿程阻力系数的测定实验
《工程流体力学》沿程阻力系数的测定实验【实验目的】测定沿程阻力系数λ。
【实验装置】在流体力学综合实验台中，本实验涉及的部分有沿程水头损失实验管、阀门、上水阀、出水阀，水泵和计量水箱等，时间及温度可由显示面板直接读出。
【实验原理】对沿程阻力两点的端面列伯努利方程得gp pg P pg P h f ρ∆=-=//21 由达西公式： gv d L h f 22⋅⋅=λ 测得流量， 并计算出断面平均流速，即可求得沿程阻力系数22Lv gdh f =λ【实验内容】（1）测定2组沿程阻力损失数据及其对应平均流速；（2）计算沿程阻力损失系数；（3）对比两次实验所得沿程阻力损失系数，并分析。
【实验步骤】（1）测量各有关常数，并接通电源。
（2）打开开关。
（3）调整各阀门至合适位置。
（4）调整显示面板至“沿程阻力”实验。
（5）显示面板数据归零。
（6）开启水泵。
（7）开启进水阀门，使压差达到最大高度，作为第一个实验点，读取进出口压强。
（8）测读计量水箱在时间间隔t∆的自由液面高度差。
（9）减小流量，作为第二个实验点，读取进出口压强。
（10）测读计量水箱在时间间隔t∆的自由液面高度差。
（11）实验结束，清理实验设备及环境。
注意：读取显示面板压强遵照实际情况，不同台号的设备基础参数设置不同。
【实验数据记录】1、记录有关常数管道外径d=______________管道壁厚δ=______________测点间距L=______________水温t=__________________计量水箱底面长宽_________2、实验数据沿程阻力系数实验数据记录。
管流沿程阻力实验报告
管流沿程阻力实验报告管路沿程阻力测定(实验报告)实验一管路沿程阻力测定一实验目的1. 掌握流体流经管道时沿程阻力损失的测定方法。
2.测定流体流过直管时的摩擦阻力，确定摩擦系数?与Re的关系。
3.测定流体流过管件时的局部阻力，并求出阻力系数? 。
4.学会压差计和流量计的使用。
二实验原理流体在管内流动时，机械能的消耗包括流体流经直管的沿程阻力和因流体运动方向改变所引起的局部阻力。
1.沿程阻力lu2hfd2?p称为直管摩擦系数，滞留时，??Re；湍流时，?与Re的关系受管壁粗糙度的影响，需由实验测得。
根据伯努利方程可知，流体流过的沿程阻力损失，可直接得出所测得的液柱压差计度数R(m)算出：?p?R??指-?水?g2.局部阻力lle1）当量长度法?hfd??u2?? ?2?u22）阻力系数法hp 2ξ-局部阻力系数，无因次；u-在小截面管中流体的平均流速（m/s）三实验装置与流程1.本实验装置及设备主要参数：被测元件：镀锌水管，管长2.0m，管径（公称直径）0.021m；闸阀D=3/4.1）测量仪表：U型压差计（水银指示液）；LW—15型涡轮流量计（精度0.5级，量程0.4~4.0m /h, 仪器编号Ⅰ的仪表常数为599.41（次/升），仪器编号II的仪表常数为605.30（次/升），MMD 智能流量仪）。
2）循环水泵。
3）循环水箱。
4）DZ15-40型自动开关。
5）数显温度表2.流程：流体流动阻力损失实验流程图1）水箱6）放空阀11）取压孔2）控制阀7）排液阀12）U形压差计3）放空阀8）数显温度表13）闸阀4）U形压差计9）泵14）取压孔5）平衡阀10)涡轮流量计四实验操作步骤及注意事项1.水箱充水至80％2.仪表调整（涡轮流量计﹑MMD智能流量计仪按说明书调节）3.打开压差计上平衡阀，关闭各放气阀。
4.启动循环水泵（首先检查泵轴是否转动，开全阀13，全关阀2，后启动）。
5.排气：（1）管路排气；（2）测压管排气；（3）关闭平衡阀，缓慢旋动压差计上放气阀排除压差计中的气泡（注意：先排进压管后排出压管，以防压差计中水银冲走），排气完毕。
管道沿程阻力测定
实验步骤
1.熟悉实验设备，搞清风洞工作原理；
2.安装皮托管；
3.开启风洞， 测量来流的总压p0与静压p∞的差值(h0-h∞)——mmH2O；
4.转动圆柱体，每间隔10°测量一次圆柱体表面压力p与来流静压p∞的差 值——mmH2O，共计19次（180 ° ）；
3.
5.调整风洞的速度，重复3、4步骤，可以测得不同雷诺数下的另一组压力 Re
本科生教学课程
Nanjing, China
管道沿程阻力测定
实验目的
1.通过实验了解影响沿程阻力的因素。 2.找出沿程阻力系数与雷诺准则的关系
λ=f(Re)。
3.学会将实验得到的数据整理成经验公式的 方法。
实验原理
沿程阻力：流体流经一定管径的直管时，由于 流体内摩擦力而产生的阻力。
实验原理
雷诺通过大量的实验，建立了一个判别流态的 无量纲准则——雷诺准则 ：
实际流体具有粘性，达到某一雷诺数后，在圆柱体后面便 产生涡流，形成尾流区，从而破坏了前后压力分布的对称 ，形成压差阻力。 实际的压力系数可按（3）式由实测得到，其中动压：
（4）
h0—来流总压p0的值，mmH2O； h∞—来流静压p的值，mmH2O；
9.81—由（mmH2O）换成（N/m2）应乘的系数；
实验原理
理想流体平行绕流圆柱体作无环量流动时， 圆柱体表面的速度分布规律是：
（1）
圆柱体表面上任一点的压力p，可由伯努里 方程得出 ：
（2）
实验原理
工程上习惯用无因次的压力系数cp来表示流体作用在 物体上任一点的压力，由（1）式和（2）式可得到绕 圆柱体流动的理论压力系数：
（1） （2）
（3）
实验原理
实验步骤
沿程阻力系数测定-实验报告
沿程水头损失实验实验人 XXX 合作者 XXX XX 年XX 月XX 日一、实验目的1．加深了解圆管层流和紊流的沿程损失随平均流速变化的规律，绘制lgh f ～-lg v 曲线； 2．掌握管道沿程阻力系数的量测技术和应用压差计的方法；3．将测得的R e -λ关系值与莫迪图对比，分析其合理性，进一步提高实验成果分析能力。
二、实验设备本装置有下水箱、自循环水泵、[供水阀、稳压筒、实验管道、流量调节阀]三组，计量水箱、回水管、压差计等组成。
实验时接通电源水泵启动，全开供水阀，逐次开大流量调节阀，每次调节流量时，均需稳定2-3分钟，流量越小，稳定时间越长；测流量时间不小于8-10秒；测流量的同时，需测记压差计、温度计[自备，应挂在水箱中]读数。
三根实验管道管径不同，应分别作实验。
三、实验原理由达西公式g v d L h r 22⋅⋅=λ 得222422⎪⎭⎫⎝⎛==d Q L gdh Lv gdh f f πλ=K ×h f ／Q 2另有能量方程对水平等直径圆管可得γ21P P h f -=对于多管式水银压差有下列关系h f =（P 1－P 2）／γw =（γm ／γw －1）(h 2－h 1+h 4－h 3)=12.6△h mΔh m = h 2－h 1+h 4－h 3 h f —mmH 2O四、实验结果与分析实验中，我们测量了三根管的沿程阻力系数，三根管的直径分别为10mm ，14mm ，20mm 。
对每根管进行测量时，我们通过改变水的流速，在相距80cm 的两点处分别测量对应的压强。
得到表1至表3中的实验结果。
相关数据说明：水温29.4℃，对应的动力学粘度系数为20.01/cm s ν=流量通过水从管中流入盛水箱的体积和时间确定。
水箱底面积为2202 0S cm =⨯，记录水箱液面升高12h cm =（从5cm 到17cm 或者从6cm 到18cm ）的时间t ，从而计算出流量34800(/)()Sh Q cm s t t s ==； 若管道直径为D ，则水流速度为24Qv D π=； 对三根管进行测量时，测量的两点之间距离均为80L cm =； 雷诺数Re vDν=；计算沿程阻力系数：层流164Reλ=；紊流0.2520.316R e λ-= 测量沿程阻力系数：2/f Kh Q λ=，其中25K /8gD L π=，29.8/g m s =第一根管表-1（521110,15.113/D mm K cm s ==）第二根管表-2（522214,81.280/D mm K cm s ==）第三根管表-3（523320,483.610/D mm K cm s ==）通过对三根管的相关计算，我们发现实验测出的沿程阻力系数远远比层流情况下的计算值大，将近大一个数量级。
管内沿程阻力系数测定
实验六 管内沿程阻力系数测定(一) 实验目的：通过实验掌握管内沿程阻力的测试方法。
(二) 基本原理：流体沿内径均匀的管道流动时，由于流体的粘性沿程水头损失f h 的大小与管长l 、管径d 、管壁粗糙度Δ、流体的平均流速V 密度ρ和粘度μ有关。
跟据相似原理分析，f h 可由以下关系式表示：g V d L d R f h e f 22•⎪⎭⎫ ⎝⎛∆•= (8—1) 令 ⎪⎭⎫⎝⎛∆•=d R f e λ (8—2) 则 gV d l h f 22•=λ (8—3)沿程阻力系数λ是雷诺数和管壁对粗糙度Δ/的函数，它可以由理论推导及用实验的方法获得实验曲线或经验公式求得。
对于层流流动沿程阻力系数是用分析方法推导出来，并且以为实验所证实，而对于湍流流动, 沿程阻力系数的计算公式，则是人们在实验的基础上提出某些假设，经过分析和根据实验进行修正.而归纳出来的半径验公式，下面简单介绍一些常用公式：1． 层流区： e R <232∆eR 64=λ (8—4) 2.湍流光滑管区:3798.262320⎪⎭⎫⎝⎛∆<<d R e (8—5)3.湍流粗糙管过渡区:85.0372416198.26⎪⎭⎫⎝⎛∆<<⎪⎭⎫ ⎝⎛∆d R d eeR d88.20096.0/=∆+=λ (8—6) 式中/∆ 代表一种正比于圆壁平均凹凸的粗糙长度。
4.湍流粗糙平方阴力区:85.024160⎪⎭⎫⎝⎛∆>d R e 222874.1-⎪⎭⎫ ⎝⎛∆+=d λ (8—7)在教学实验条件的限制下，只能就一种特定d∆的管道，在不同的e R 下做若干个实验点，把这些实验点联成一条()e R f =λ曲线，这条曲线的某一段可以用一个经验公式来表达。
本实验中流速V 可由流量计测得流量后经计算而得，沿程损失f h 可用差压计测得，水平安装的管道，沿程损失水头损失与管道两端压差关系为:gp p h f ρ21-=(8—8) 用所求得的流速V 和沿程损失f h 及管道直径d ，管道长度L 即可求得管道沿程阻力系数λ，同时也可求出νVdR e =,即可画出λ与e R 的关系曲线。
沿程阻力的实验报告
中国石油大学（华东）工程流体力学实验报告实验日期：成绩：班级：学号：姓名：教师：同组者：实验七、沿程阻力实验一、实验目的1.掌握测定镀锌铁管管道沿程阻力系数的方法。
2.在双对数坐标纸上绘制λ-Re关系曲线。
3.进一步理解沿程阻力系数随雷诺数的变化规律。
二、实验装置本实验采用管流实验装置中的第1根管路，即实验装置中最细的管路。
在测量较大压差时，采用两用式压差计中的汞-水压差计；压差较小时换用水-气压差计。
另外，还需要的测量工具有量水箱、量筒、秒表、温度计、水的粘温表。
F1——文丘利流量计；F2——孔板流量计；F3——电磁流量计；C——量水箱；V——阀门；K——局部阻力试验管路图7-1 管流综合实验装置流程图三、实验原理本实验所用的管路水平放置且等直径，因此利用能量方程可以推导出管路两点间的沿程水力损失计算公式为：gv D L H f22•=λ （1-7-1） 式中 λ——沿程阻力系数；L ——实验管段两端面之间的距离，m ； D ——实验管内径，m ；g ——重力加速度（g=9.8 m/s 2）； v ——管内平均流速，m/s ；h f ——沿程水头损失（由压差计测定），m 。
由式（1-7-1）可以得到沿程阻力系数λ的表达式：22vh L D gf⋅=λ （1-7-2） 沿程阻力系数λ在层流时只与雷诺数有关，在紊流时与雷诺数、管壁粗糙度都有关。
当实验管路粗糙度保持不变时，可以得到该管的λ-Re 关系曲线。
四、实验要求1．有关常数 实验装置编号：No. 4 管路直径：D =21058.1-⨯m ；水的温度：T = 20.0 ℃；水的密度:ρ= 998.23 kg/m 3；动力粘度系数：μ= 101.055-3⨯ Pa ⋅s ； 运动粘度系数：ν=610007.1-⨯ m 2/s ； 两测点之间的距离：L = 5 m2．实验数据记录及处理见表7-1和表7-2以其中一组数据写出计算实例。
以第一组数据为例： 流量s mt h h A Q d u /1029.39928.45/10)4.106.55(10400/)(3624---⨯=⨯-⨯⨯=-= 由v A Q ⋅=，则管内平均流速为s m D Q A Q v /1065.2034/)1058.1(1029.3994/22262---⨯=⋅⨯⨯=⋅==ππ 29.3195310007.11065.2031058.1Dve 1423.0)1065.2203(1056.95251058.18.9221056.952106.75)16.13()16.13(106.752.198.94''-6222222222'221'=⨯⨯⨯⨯===⨯⨯⨯⨯⨯⨯=⋅=⨯=⨯⨯-=∆⋅-=⨯=-=-=∆---------νλR v h L D g mh h mh h h f f 雷诺数沿程阻力系数沿程水头损失水压差计压差汞3．在双对数坐标纸上绘制λ-Re 的关系曲线。
管道沿程阻力系数测定实验报告
管道沿程阻力系数测定实验报告
实验目的：测量管道沿程阻力系数，了解管道对流体流动产生的阻力。
实验原理：
在流体力学中，沿程阻力系数是用来描述管道内流体流动过程中的阻力大小的一个参数。
在管道内流动的过程中，由于流体与管道壁面之间的粘性，流体流动的阻力会导致流速的减小。
沿程阻力系数可以通过下面的公式来计算：
f = (ΔP × 2L)/(ρ ×
g × A × V^2)
其中，f为沿程阻力系数，ΔP为管道两侧压力差，L为管道长度，ρ为流体密度，g为重力加速度，A为管道横截面积，V 为流速。
实验步骤：
1. 将实验装置搭建起来，包括一段直管道、压力计、高度计和流量计等设备。
2. 在管道的一侧连接流量计，另一侧连接压力计。
3. 打开流速调节阀，调节流量计的流速。
4. 记录流量计的读数，即流速V。
5. 通过高度计测量管道两侧的压力差ΔP。
6. 测量管道的长度L和横截面积A。
7. 根据实验原理中的公式计算沿程阻力系数f。
实验结果与分析：
根据实验步骤中的测量数据，可计算得到沿程阻力系数。
通过多组实验数据的对比可以分析出管道内流体流动的阻力特性。
实验结果应该与理论值相符合，如果存在差异，可以进一步讨论可能的原因，如管道壁面的粗糙度等因素对流动阻力的影响。
结论：
本实验通过测量管道沿程阻力系数，了解了管道对流体流动产生的阻力大小。
实验结果与理论值的差异可以进一步讨论影响因素，为实际工程中的流体输送提供参考依据。

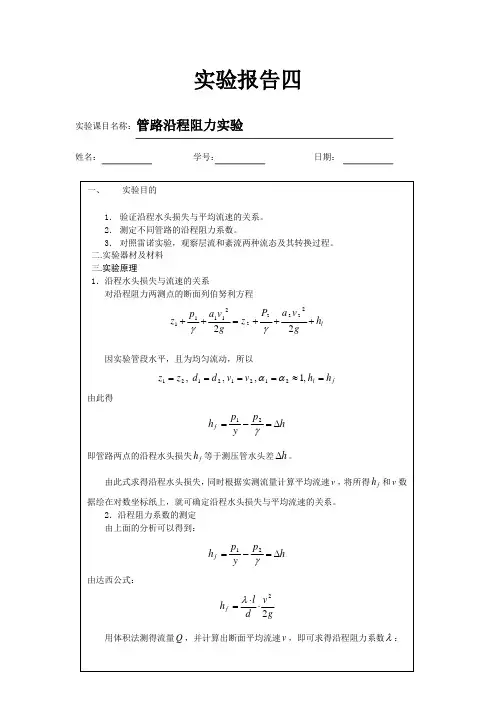

实验二__管路沿程阻力系数测定实验
实验二管路沿程阻力系数测定实验实验指导教师姓名：艾翠玲姓名：刘国良学号：051001511一、实验目的要求：1．掌握沿程阻力的测定方法；2.测定流体流过直管时的摩擦阻力，确定摩擦系数λ与的关系；3测定流体流过直管时的局部阻力，并求出阻力系数ξ；4学会压差计和流量计的使用。
二、实验成果及要求1．有关常数。
实验装置台号圆管直径d1=1.4cm, d2=1.9cm, d3=2.6cm，量测段长度L=85cm。
及计算（见表1）。
2．绘图分析*绘制lgυ～lgh f曲线，并确定指数关系值m 的大小。
在厘米纸上以lgυ为横坐标，以lgh f为纵坐标，点绘所*附录1实验曲线绘法建议1．图纸绘图纸可用普通厘米纸或对数纸，面积不小于12×12cm；2．坐标确定若采用厘米纸，取lgh f为纵坐标（绘制实验曲线一般以因变量为纵坐标），lgv为横坐标；采用对数纸，纵坐标写h f，横坐标用v，即不写成对数；3．标注在坐标轴上，分别标明变量名称、符号、单位以及分度值；4．绘点据实验数据绘出实验点；5．绘曲线据实验点分布绘制曲线，应使位于曲线两侧的实验点数大致相等，且各点相对曲线的垂直距离总和也不致相等。
测的lg υ～lgh f 关系曲线，根据具体情况连成一段或几段直线。
求厘米纸上直线的斜率2212lg lg lg lg υυ--=f f h h m将从图上求得的m 值与已知各流区的m 值（即层流m=1，光滑管流区m=1.75，粗糙管紊流区m=2.0，紊流过渡区1.75<m<2.0）进行比较，确定流区。
表1 记录及计算表常数K=π2gd5/8 L=17.5 cm5/s23三、实验分析与讨论1.为什么压差计的水柱差就是沿程水头损失？如实验管道安装成倾斜，是否影响实验成果？答：在管道中的，水头损失直接反应于水头压力。
测力水头两端压差就等于水头损失。
如果管道倾斜安装，不影响实验结果。
但压差计应垂直，如果在特殊情况下无法垂直，可乘以倾斜角度转化值。
