vericut6中文教程-构建二轴车铣复合机床

合集下载

Vericut培训教程PPT教案

第10页/共49页
刀位轨迹模拟分析刀位轨迹模拟，只是对简单的点位进行模拟仿真，
对于程序中出现的工艺性错误体现不出来，例如刀杆切削材料等等，另外不能够真实体现实际机床加工用的代码。
第11页/共49页
G代码模拟
调用相应的机床和控制系统定义毛料创建加工坐标系创建刀具或调用已经创建好的刀
1、如何创建多轴机床 2、利用创建好的多轴机床进行模拟仿真 3、优化数控程序四、结束语
第1页/共49页
一、 VERICUT软件及功能简介
1、VERICUT软件简介
VERICUT是美国CGTech公司开发一款专业的数控加工仿真软件，是当前全球数控加工程序验证、机床模拟、工艺程序优化软件领域的领导者。该软件自1988年开始推向市场以来，始终与世界先进的制造技术保持同步，采用了先进的三维显示及虚拟现实技术，可以验证和检测NC程序可能存在的碰撞、干涉、过切、欠切、切削参数不合理等问题，被广泛的应用于航空，航天，船舶，电子，汽车，机车，模具，动力及重工业的车削，铣削（三轴及多轴加工），车铣复合，线切割，电加工等实际生产中。
第39页/共49页
3、优化数控程序
程序速度优化的优点程序速度优化的原理优化参数设置优化程序操作过程优化控制中设置相应参数优化报告和优化前后文件比较
第40页/共49页
程序速度优化的优点
➢ 通过VERICUT优化,可以大大提高加工效率— —通常为30%左右
➢ 可以平衡刀具机床的切削载荷，减少刀具和机床磨损，延长刀具和机床的寿命
（已创建好）控制系统：西门子sin840d

机床仿真软件VERICUT说明书

VERICUT…中的三个坐标系
Model coordinate system
Tool Coordinate system
World Coordinate System
World Coordinate System: base coordinate system for VERICUT Tool Coordinate System: tool path coordinate system (刀轨坐标系) Model Coordinate System: model coordinate system (one set of axes
仿真中的信息设置
点击Status对话框中的设置(configure…)该对话框出现，用户可根据需要增加或减少Status栏中的显示内容。
模型（Model)
定义毛坯（Model definition) Model Model definition 在Model Type 中用户可以定义毛坯(stock)、设计模型 (Design solid) 、卡具(Fixture) 及设计表面 (design surface)和设计点(design Point)等
VERICUT启动界面
VERICUT…
Machine Simulation…
VERICUT的两个组成部分

VERICUT…部分的概述 Machine Simulation…部分的概述

VERICUT…概述
VERICUT…的简介 VERICUT…的界面及菜单选项 VERICUT…的用户操作指南
出现对话框出现对话框可指定相关的可指定相关的jobjob文件文件ctlctl文件文件mchmch文文件及程控方法件及程控方法programmingprogrammingmethodmethod指定刀轨方向指定刀轨方向在定刀轨方向对话框中用户可指定多个在定刀轨方向对话框中用户可指定多个刀轨方向刀轨方向刀具控制刀具控制toolcontroltoolcontrol操作者可以设臵刀具在切削仿真中的显示情况及选择刀库刀库管理刀库管理toolmanagertoolmanager点击点击toolstoolstoolmanagertoolmanager用户可以创建一个与用户可以创建一个与ncnc加工相关的刀具加工相关的刀具根据实际的根据实际的加工情况添加加工情况添加刀具定义刀具刀具定义刀具参数参数刀具描述刀具描述定义刀具的参数定义刀具的参数根据实际情况根据实际情况定义刀具类型定义刀具类型描述刀具参数描述刀具参数及属性及属性定义刀柄及刀夹定义刀柄及刀夹完整的刀具由以下几部分组成如图

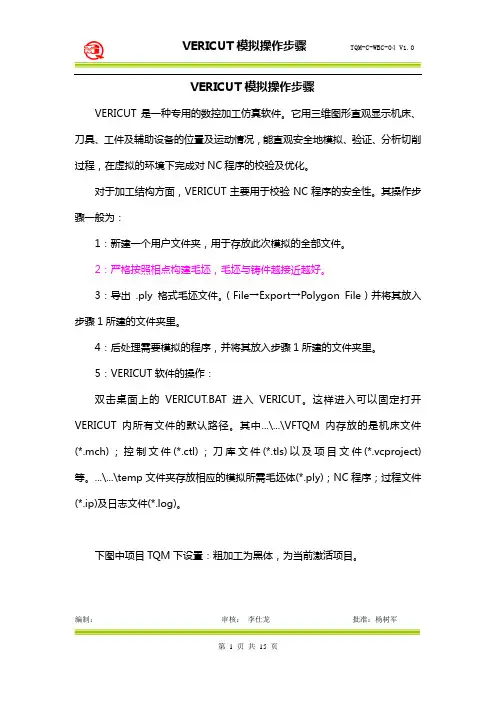

VERICUT模拟操作步骤

编制：审核：李仕龙批准：杨树军VERICUT 模拟操作步骤VERICUT 是一种专用的数控加工仿真软件。

它用三维图形直观显示机床、刀具、工件及辅助设备的位置及运动情况，能直观安全地模拟、验证、分析切削过程，在虚拟的环境下完成对NC 程序的校验及优化。

对于加工结构方面，VERICUT 主要用于校验NC 程序的安全性。

其操作步骤一般为：1：新建一个用户文件夹，用于存放此次模拟的全部文件。

2：严格按照相点构建毛坯，毛坯与铸件越接近越好。

3：导出 .ply 格式毛坯文件。

（File →Export →Polygon File ）并将其放入步骤1所建的文件夹里。

4：后处理需要模拟的程序，并将其放入步骤1所建的文件夹里。

5：VERICUT 软件的操作：双击桌面上的VERICUT.BAT 进入VERICUT 。

这样进入可以固定打开VERICUT 内所有文件的默认路径。

其中...\...\VFTQM 内存放的是机床文件(*.mch)；控制文件(*.ctl)；刀库文件(*.tls)以及项目文件(*.vcproject)等。

...\...\temp 文件夹存放相应的模拟所需毛坯体(*.ply)；NC 程序；过程文件(*.ip)及日志文件(*.log)。

下图中项目TQM 下设置：粗加工为黑体，为当前激活项目。

编制：审核：李仕龙批准：杨树军（1）机床设置每个VERICUT Polygon 对应一个机床主轴，选择你所需要的主轴用来模拟，可以同时选择几个主轴头进行混合头的模拟。

没用的删掉即可。

编制：审核：李仕龙批准：杨树军（2）毛坯设置毛坯的ply 文件导入的方法与主轴头导入方法相同。

大致过程为：编制：审核：李仕龙批准：杨树军如果模拟底面，将床身隐藏即可，如图：编制：审核：李仕龙批准：杨树军（3）程序输入先清除原来的程序，再添加所需模拟的程序。

选择所有文件后方可显示NC 程序名称，按程序单所列加工顺序选择所要模拟的NC 程序。

VERICUT 多轴数控加工仿真教程

又能仿真CAD/CAM后置处理的NC程序。
一.
VERICUT简介
VERICUT有与Pro/E、WorkNC 、MasterБайду номын сангаасAM 、
EdgeCAM、 CATIA 、 UG NX等CAD/CAM软件接口，可以较方便的联合起来进行仿真。
二. VERICUT多轴数控仿真系统
2.1 机床模型树建模
• 分析机床结构，确定运动链
多轴数控编程技术系列教程－仿真篇
VERICUT多轴数控加工仿真技术
一.
VERICUT简介
VERICUT软件由NC程序验证模块、机床运动仿真模
块、优化路径模块、多轴模块、高级机床特征模块、实体比较模块和CAD/CAM接口等模块组成。能进行NC程序优化、缩短加工时间，可检查过切、欠切，防止机床碰撞、超行程等错误。具有真实的三维实体显示效果，切削模型可测量尺寸，并能保存模型供检验、后续工序切削加工。 VERICUT软件已广泛应用于航空、模具制造等行业，其最大特点是可仿真各种CNC系统，既能仿真刀位文件，
• 干涉碰撞检查
干涉检测余量
干涉检查组件
二. VERICUT多轴数控仿真系统
• 机床运动轴行程检查
忽略行程设置
二. VERICUT多轴数控仿真系统
2.5 数控加工程序管理 Setup－ToolPath
• 按照工序和加工刀具进行仿真
三. VERICUT仿真过程管理
3.1 视图管理 View－Layout
– 定义NC代码中可能出现的符号及其属性 – 字符在words中定义后才能在虚拟数控系统中被识别
二. VERICUT多轴数控仿真系统
• 数控系统NC代码识别 Setup－Control－Word/Address

vericut6全中文版教程-如何配置机床刀库

Session 53配置一个带刀库的机床这一课将演示怎样配置一个有自动换刀配置的 VERICUT 机器。

这一课将介绍用户使用刀具库部件和控制刀具更换的子系统。

1. 打开项目文件“tool_chain.vcproject”。

已经配置好的项目文件没有刀具库的功能，传送装置仅仅显示在图形窗口中。

这一课将演示修改传送装置成为有刀具更换功能的刀具库。

运行 VERICUT 应用程序。

选择 File> Open 菜单命令，系统弹出 Open Project 对话框。

在 Shortcut 下拉列表框中选择 Training 选项。

选择文件 tool_chain.vcproject。

单击 Open 按钮确认打开文件，如图 115.1 所示。

选择工具条上按钮设定你的工作路径。

图 115.1 Machine2．定义一个刀具放置链部件。

在主菜单中，选择Configuration > Component Tree ( Or)，如图 115.1 所示。

276图 115.1 部件树右击 TC_Carousel ，从系统弹出的快捷菜单中选择Append > Tool Chain 命令。

双击 Tool Chain，系统弹出 Modeling 窗口。

在 Component Attributes 选项卡，在 Machine 选项组右侧单击 Toolchain Parameters 按钮，系统弹出Toolchain 窗口，如图 115.2 所示。

图 115.2 Toolchain注意：传送装置的刀具数量能在 Toolchain 窗口中定义，以及每把刀具之间的距离。

公式在计算器中能被调用来计算刀穴之间输入值的距离。

在 Number of pockets 文本框中输入：10。

在Pocket-to-pocket distance (2 * π * r / 刀穴数)文本框中输入：4.744。

单击 OK 按钮。

2773．定义轮廓给链条部件。

vericut6.0_training

Vericut 文件类型
Project files
Save the VERICUT session configuration
In-process files
Save the VERICUT cut model (& more)
Apt刀轨模拟
定义毛料设定加工坐标系（限定模拟APT) 按照加工工艺顺序添加程序
例题2
定义毛料：用草图画用sor文件: sample/impeller.sor 定义编程原点为毛料顶面圆心处
添加APT程
序:sample/impeller .tp
Apt刀轨模拟相应练习
Session 51- Cut multiple setups using the
same APT- CLFile toolpath
提高比较公差
提高公差
通过 AUTO-DIFF 公差重新评估基于AUTO-DIFF 公差和机器内存自动计算出合适的比较区域适用公差要求很严格的大零件
自动比较——给定过切量检查
在模拟过程中检查可能发生的过切
按给定检查量显示过切提高比较速度
After Compare
At runtime
generic 5-axis vertical mill, head "A" on head "B")
创建一个五轴连动的机床(Session 44)
部件的几何模型
创建一个五轴连动的机床(Session 44)
部件的几何模型详细尺寸
机床模拟模拟相应练习
session_32-_build_a_kinematic_model_of_a_3axis_mill.htm session_36-_build_and_model_a_3-d_bridgeport_3axis_mill.htm Session 34- Modify a generic 4-axis mill to be a K&T mill Session 37- Build a 5-axis mill using parametric models Session 44- Build and setup a 5-axis dual tilting head mill

vericut6全中文版教程-添加刀具到车铣复合机床

Session 45添加一个铣刀到车铣中心在这一课中，我们将增加一些铣刀到两轴车铣中心。

这些工作在刀具管理器中完成，因此刀具得到正确的引导到刀塔中，如图 107.1 所示。

图 107.1 车铣中心1．打开项目文件 mill_turn.vcproject。

运行 VERICUT 应用程序。

选择 File> Open 菜单命令，系统弹出 Open Project 对话框。

在 Shortcut 下拉列表框中选择 Training 选项。

在文件列表框中选择 mill_turn.vcproject 文件。

单击 Open 按钮确认打开文件。

显示项目树 Project Tree。

2422．打开刀具管理器并增加刀具#3, Flat End Mill 0.5”Dia, 2.0” Long, .625”Flute Length。

在 Project tree（项目树）中，双击Tooling：Mill_turn 选项，从系统弹出 Tool Manager 窗口。

在 Tool Manager 主菜单中选择Add > Tool > New > Mill 菜单按钮，系统弹出 Tool 窗口。

单击（Flat Bottom End Mill）按钮。

在Flat Bottom End Mill 选项组中输入：Diameter (D) = 0.5Height (H) = 2Flute Length = 0.625单击 Add 按钮。

选项卡左上方，在 Component Type 下拉列表框中选择 Holder 选项。

单击（Reference）按钮。

在 Reference 选项组中单击 Pick…按钮，系统弹出 Search Tool 窗口。

单击 Search 按钮。

选择 Live_spindle 选项。

单击 OK 按钮。

单击 Add 按钮。

单击 Close 按钮关闭 Tool 窗口。

在 Tool Manager 窗口，在 3 同样一行选择对应的Gage Point(0 0 0)。

VERICUT的应用技巧建立车床

要进行NC程序仿真，需要预先构建整个工艺系统的仿真环境，一般过程如下：(1)工艺系统分析，明确机床CNC系统型号、机床结构形式和尺寸、机床运动原理、机床坐标系统以及所用到的毛坯、刀具和夹具等;(2)建立机床几何模型，用三维CAD软件建立机床运动部件和固定部件的实体几何模型，并转换成VERICUT软件可用的STL格式;(3)建立刀具库;(4)在VERICUT软件中新建用户文件，设置所用CNC系统，并建立机床运动模型，即部件树;(5)添加各部件的几何模型，并准确定位;(6)设置机床参数;(7)保存所有文件。

下面以CJK6132经济型数控车床为例进行说明。

(1)机床概述此车床为卧式、平床身、前刀座、四工位电动刀架、步进电机驱动的经济型车床。

所用数控系统为FANUC—0T，X、Z两轴二联动控制，分别控制纵向、横向滑板。

X轴部件上装四工位电动方刀架(转动轴线垂直)，自动换刀。

主轴变频调速，床身、两个床脚、主轴箱为固定部件，夹具为三爪卡盘。

机床坐标原点为卡盘右端面中心，机床坐标系如图1示。

图1 CJK6132经济型数控车床的机床坐标系(2)部件分类依VERICUT软件部件分类原则，部件分类如表1所示。

表1 机床部件分类(3)建立部件的3D模型用SolidWorks软件造型，以运动单元建模，可不按照机床零部件连接结构构建。

BASE可四零件一体建模，也可各零件单独建模，之后在VERICUT中装配。

主轴箱建模不考虑内部传动机构，只建外形模型。

X、Z轴传动链可简化不建，也可作为固定部件建模。

建立几何模型后，另存为STL格式。

(4)建立部件树先设CONTROL为“FANUC—0T”：选菜单“SETUP→CONTROL→OPEN”，在弹出对话框中设“SHORT CUT”为“CGTECH_LIBRARY”，选“fan0t.ctl”打开后建部件树。

选菜单“MODEL→COMPONENT TREE”，弹出部件树对话框，单击“BASE→右键单击→在光标菜单选APPEND→选ZLINEAR”，添加Z轴，单击“ZLINEAR→右键单击→在光标菜单选APPEND→选XLINEAR”，添加X轴。

vericut6全中文版教程-为车床增加一个尾部顶尖

VERICUT6.1 应用教程Session 52车床增加一个尾部支撑很多机床带着不同类型的辅助设备。

这些设备很多是可编程的并可以通过数控代码控制的。

这一课我们将演示你怎样在 VERICUT 中增加并配置一个像尾部支撑的辅助系统。

你将增加一个简单的模型来表示尾部支撑，并且你将通过添加一个指令重新配置一个控制使尾部支撑在被数控代码调用时移动，这课设置的命令是 M77。

这课将不再一步一步的指导。

这课主要是前面学习的知识。

细节步骤请参考前面的课程。

1．打开项目文件“tailstock.vcproject”。

运行 VERICUT 应用程序。

选择 File> Open 菜单命令，系统弹出 Open Project 对话框。

在 Shortcut 下拉列表框中选择 Training 选项。

选择文件 tailstock.vcproject。

单击 Open 按钮确认打开文件。

2．给尾部支撑增加一个线性轴。

在 Component Tree(部件树)中，添加一个 W Linear 轴到 base 中。

放置新的轴沿着 Z 轴方向 600mm。

3．添加模型表示尾部支撑形状。

在 Component Tree(部件树)中，添加一个 Cone（圆锥）和一个 Cylinder（圆柱）到 W 轴部件上Cone: height = 100, base radius = 10, top radius = 50Cylinder: height = 300, radius = 50确定圆锥尖是朝着零件方向，如图 114.1 所示。

图 114.1 尾部支撑273VERICUT6.1 应用教程在主窗口右下角单击 Reset 按钮。

MDI ：W －200.(小数点是很重要的)W 轴没有移动，但是 Z 轴移动了。

在控制器中 W 命令调用一个宏移动增量的 Z ，因此一个编程的 W 运动将移动 Z 轴而不是 W 轴。

我们将配置一个移动的命令来直接移动 W 轴。

VERICUT多轴数控加工仿真PPT教程

干涉碰撞检查
干涉检测余量
干涉检查组件
二. VERICUT多轴数控仿真系统多轴数控仿真系统
机床运动轴行程检查
忽略行程设置
二. VERICUT多轴数控仿真系统多轴数控仿真系统
2.5 数控加工程序管理 Setup－ToolPath
按照工序和加工刀具进行仿真
三. VERICUT仿真过程管理仿真过程管理
3.1 视图管理 View－Layout
三. VERICUT仿真过程管理仿真过程管理
3.2 仿真报告 Info
监视仿真过程，提供有效反馈
G代码报告控制文件报告 VERICUT日志
测量功能 Analysis－X-Cliper
四. VERICUT仿真结果分析仿真结果分析
定义各运动轴的属性，确定各轴的尺寸关系定义各运动轴的属性，
– 按照尺寸关系，进行运动轴建模
基本运动轴定义附属于运动轴设置运动轴方向与右手笛卡儿坐标系规定相反
运动轴速度和加速度设置
二. VERICUT多轴数控仿真系统多轴数控仿真系统
多轴数控机床模型
二. VERICUT多轴数控仿真系统多轴数控仿真系统
4.2 加工轨迹优化 OptiPath
VERICUT多轴数控加工仿真技术
谢谢！
数控系统代码识别 Setup－Control－Word/Address 数控系统NC代码识别
字符名
宏名，定义轴的运动属性宏名，
二. VERICUT多轴数控仿真系统多轴数控仿真系统
2.3 加工刀具库 Setup－Tool Manager
刀具基本属性定义
包含刀具描述，刀具类型，控制点等刀具基本信息
– 配置运动链，按照运动链定义各运动轴

Vericut文库

VERICUT 中英文版安装说明数控技术 2010-01-23 19:33:27好多朋友安装VERICUT 不成功。

安装说明总结一下希望有所帮助。

VERICUT中英文版安装说明:1、首先找到安装文件安装, 安装过程中会出现选项,32位或者64位, 你的系统是32位的就选32位,64位只在系统为64位的情况下才可以安装.接下来就是一直"下一步"到完成完装；2、安装完成后,找到镜像包里面的MAGNiTUDE文件下的cgtech.lf 文件复制到安装目录下的cgtech\windows\license文件夹下；3、单击“开始”---程序-- CGTech VERICUT ----- License Server Only--- Configure License & Setup Server打开之后会出现"按任意健继续" 根据提示操作。

按几次确定健后会弹出一个对话框，在这里先不要关闭对话框,先用记事本打开MAGNiTUDE文件夹下的cgtech.lf1）复制里面的所有文本，粘贴到刚才打开的对话框中。

会提示有Error（错误），不用管他，这时才可以点击最下面的按钮（关闭）。

next(记得一定要在超级用户下)2）根据提示，按回车。

系统会重新安装LICENSE。

3）点击“开”－“所有程序”－“CGTech VERICUT ”-“License Server Only”-“start license server service；或者开始->程序->CGTech VERICUT ->License Server Only->Update Licenses on Running Server再任意键继续即可；4、启动Vericut，OK，可以用了。

5、汉化:方法1：找到D:\Program Files\Vericut\windows\commands\vericut.bat,右击,选编辑, 然后找到english字符串替换成chinese_simplified即可变为简体中文。

VERICUT整套教程

VERICUT教程摘要 (1)Abstract …………………………………………………………1 绪论 (2)第 1 章 VERICUT 软件的简单介绍1.1 VERICUT 软件的功能的简单介绍 (3)1.2 VERICUT 软件仿真的重要性 (4)第 2 章应用系统中的三轴机床仿真2.1 怎样调用应用系统中三轴机床 (8)2.2 怎样添加和修改毛坯 (9)2.3 怎样添加和修改刀具 (13)2.4 怎样导入数控程序 (17)2.5 怎样添加设计的零件模型 (19)2.6 怎样运用自动比较功能 (21)2.7 怎样运用测量功能 (27)第 3 章文件的保存 (29)第 4 章建立四轴机床并仿真 (32)第 5 章建立五轴机床并仿真5.1 怎样建立五轴机床 (54)5.2 怎样拷贝工位 (66)第 6 章切削速度的优化 (71)第1 章 VERICUT 软件的简单介绍1.1 VERICUT 软件功能和工作界面的简单介绍VERICUT 是一款专为制造业设计的CNC 数控机床加工仿真和优化软件。

VERICUT取代了传统的切削实验部件方式，通过模拟整个机床加工过程和校准加工程序的准确性，来帮助用户清除编程错误和改进切削效率。

VERICUT 是仿真加工软件，可以模拟 G 代码程序，包括子程序、宏程序、循环、跳转、变量等；VERICUT 软件也能仿真机床加工，进行碰撞检查，仿真后能对切削模型尺寸分析，还能对切削速度进行优化，并输出仿真结果模型，以及生成工艺文件报表。

打开 VERICUT 应用程序后的工作界面如下：工具栏项目树机床 / 切削模型视图零件视图仿真到末端单步暂停重置模型倒回数控程序视图的个数和方式指示灯显示机床组件配置窗口配置可根据自己的习惯改变鼠标的操作风格：1.2 在加工前应用 VERICUT 软件仿真的重要性利用仿真加工，可以消除程序中的错误，如切伤工件、损坏夹具、折断刀具或碰撞机床；可以减少机床的加工时间，减少实际的切削验证，减少废品和重复工作；可以大幅度提高加工效率，改善加工质量，并降低生产成本，对现代制造业的发展具有重要意义。

Vericut 基础教程-构建机床、程序原点、刀具设置、宏程序仿真 by ljg

Vericut 基础培训一构建三轴机床、仿真宏程序Vericut 基础培训1——构建三轴机床，仿真宏程序作者：LJG使用Vericut仿真，必须包含毛坯、数控程序、刀具三个部分，但为了仿真的准确性和真实性，我们还需要机床、夹具用于仿真碰撞，设计模型用于比对仿真结果的正确性等。

这一章我们从基本的三轴机床构建讲起。

在Vericut里有两种方法构建机床，一种是通过Vericut自带的简单建模工具建立机床模型，另外一种是使用其它CAD软件先建立好机床模型，再将机床模型文件导出为Vericut可以接受的文件格式，再导入Vericut。

用Vericut自带的建模工具建立机床模型比较麻烦，这里我们用第二中方法，利用NX将建好的机床模型文件导出为.STL 格式文件，并导入Vericut用以构建三轴机床。

一、从NX输出机床模型从论坛上下载机床模型文件，用NX6打开，如下图1所示。

图 1一般像机床外壳，控制系统操作面板等实际仿真过程中不需要的部件可以不导出，不过在Vericut里导入不参与仿真的部件可以增加机床的真实感。

这里我们不导出机床外壳，控制系统操作面板这两个部件，将这两个部件隐藏如图2所示。

图 2将不用的部件隐藏后，我们可以看见如图3所示的主轴端面的坐标系。

图 3在机床建模的时候，我们一般会按照机床的机械零点位置来建立各个机床运动部件的模型，而机床的Z轴的机械原点一般在主轴端面，如图3所示。

但从这个机床模型可以看出X、Y轴的位置并不在机械原点，所以我们导出后还要在Vericut里进行调整。

下面先输入机床床身，即在仿真过程中不运动的部件。

选择主菜单File > Export >STL…，弹出Rapid Prototyping对话框，这里可以设置输出模型的公差，公差的大小会影响STL文件的大小，不改变参数，单击OK，在弹出的对话框中输入要保存的文件名，输入Based_Y，双击鼠标中键(单击两次OK)，选择绿色的底座和导轨，如图4所示的高亮显示部件，选择完成后所有弹出的窗口，都选择OK。
