计算电动机电流热继电器及整定值
电机整定值计算方法
选择交流接触器KM＝Ie×（1.3～2）＝26～40（A），选CJ10－40的接触器选择热继电器FR＝Ie×（1.1～1.5）＝22～25（A），选JR16－20／30热元件22A的热继电器。
热元件整定值等于电动机额定电流，整定20A答：电动机电流为20A，选40A的交流接触器，选额定电流30A热元件22A的热继电器，整定值20A。
I=P/(√3*U*cosφ*η)=10/(1.732*0.38*0.85*0.95)≈20A、有一台三相异步电动机额定电压为380伏，容量为14千瓦，功率因数为0.85，效率为0.95，计算电动机电流。
解：已知U＝380（V），cosφ＝0.85，η＝0.95，P＝14（KW）电流此主题相关图片如下：答：电动机电流29安培。
2、有一台三相异步电动机额定电压为380伏，容量为10千瓦，功率因数为0.85，效率为0.95，选择交流接触器、热继电器及整定值。
解：已知U＝380V，P＝10KW，cosφ＝0.85，η＝0.95电流此主题相关图片如下：选择交流接触器KM＝Ie×（1.3～2）＝26～40（A），选CJ10－40的接触器选择热继电器FR＝Ie×（1.1～1.5）＝22～25（A），选JR16－20／30热元件22A的热继电器。
热元件整定值等于电动机额定电流，整定20A答：电动机电流为20A，选40A的交流接触器，选额定电流30A热元件22A的热继电器，整定值20A。
3、一台三相交流异步电动机，其型号规格为Y112M－4，4KW；额定电压380V、△接法；cosφ＝0.8；η＝0.85.计算该电动机的额定电流和保护用的熔体规格和热继电器的动作电流整定值是多少？解：电动机的额定电流为此主题相关图片如下：保护用的熔体规格为Ir＝（1.5～2.5）I＝（1.5～2.5）×8.9A＝13.4～22.3A热继电器的电流整定值IZ＝1.0×I＝1.0×8.9＝8.9A答：该电动机的额定电流为8.9A，保护用的熔体规格可选20A，热继电器的保护整定值应调在8.9A4、一台三相异步电动机额定电压380V；额定电流28A；cosφ＝0.85；η＝0.9.计算电动机的功率是多少？交流接触器应选多大规格？保护用熔断器的熔体应选多大？解：电动机功率为P＝3UeIe cosφη＝3×0.38×28×0.85×0.9≈14KW保护用的熔体规格为Ir＝（1.5～2.5）Ie＝（1.5～2.5）×28＝42～70A交流接触器的电流规格为Icj＝（1.3～2）Ie＝（1.3～2）×28＝36.4～56A答：电动机的功率14KW；交流接触器可选CJ20型40A；保护用的熔体可选60A。
热继电器的整定电流为电动机额定电流的多少倍？用计算实例说话
热继电器的整定电流为电动机额定电流的
多少倍？用计算实例说话

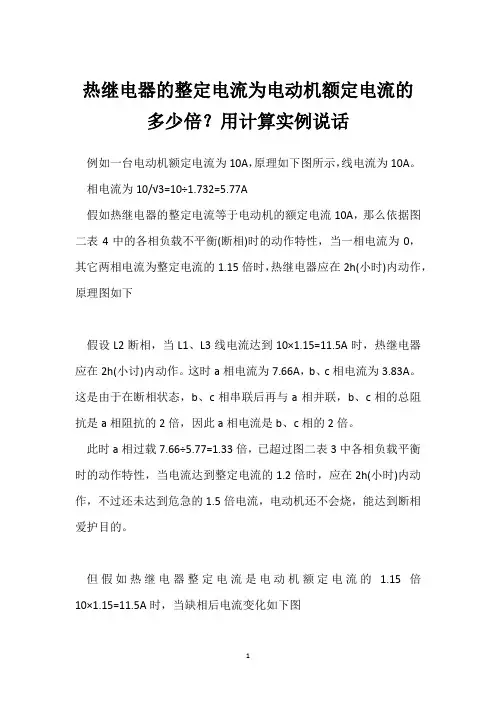

例如一台电动机额定电流为10A，原理如下图所示，线电流为10A。
相电流为10/√3=10÷1.732=5.77A
假如热继电器的整定电流等于电动机的额定电流10A，那么依据图二表4中的各相负载不平衡(断相)时的动作特性，当一相电流为0，其它两相电流为整定电流的1.15倍时，热继电器应在2h(小时)内动作，原理图如下
假设L2断相，当L1、L3线电流达到10×1.15=11.5A时，热继电器应在2h(小讨)内动作。
这时a相电流为7.66A，b、c相电流为3.83A。
这是由于在断相状态，b、c相串联后再与a相并联，b、c相的总阻抗是a相阻抗的2倍，因此a相电流是b、c相的2倍。
此时a相过载7.66÷5.77=1.33倍，已超过图二表3中各相负载平衡时的动作特性，当电流达到整定电流的1.2倍时，应在2h(小时)内动作，不过还未达到危急的1.5倍电流，电动机还不会烧，能达到断相爱护目的。
但假如热继电器整定电流是电动机额定电流的 1.15倍10×1.15=11.5A时，当缺相后电流变化如下图
当一相电流为0，另两相电流要达到
11.5×1.15=13.23A时，热继电器才会在2h内动作，这时a相电流为8.82A，b、c相电流为4.41A，此时a相电流已过载
8.82÷5.77=1.53倍，就是说在热继电器动作时，a相电流已超过额定电流的1.53倍，按图二表3中的过载动作特性1.5倍电流时，应在2－4min(分钟)内动作，否则就有可能烧坏电动机。
现在变成了2小时内动作，动作时间延长了数倍，这就是装了热继电器缺相时依旧烧坏电机的缘由。
电动机热继电器的选择、整定计算及调试
表 1：热继电器动作特性
通电状况 温度补偿 无
各相平衡 有
无 两相通电
有 负载不平衡 有
整定电流倍数
2h 不动
2h 动作
1.05
1.2
1.05
1.2
1.05
1.3
1.00
1.2
1.05
1.32
Hale Waihona Puke 1.051.32两相 1.0， 一相 0.9
两相 1.15， 一相 0
周围温度（℃）
+20 -5 +40 +20 或 +40 +20 +20
热继电器的选型及整定原则
热继电器的选型及整定原则热继电器主要用于保护电动机的过载，为了保证电动机能够得到既必要又充分的过载保护，就必须全面了解电动机的性能，并给其配以合适的热继电器，开展必要的整定。
一般涉及到电动机的情况有工作环境、起动电流、负载性质、工作制、允许的过载能力等。
原则上应使热继电器的安秒特性尽可能接近甚至重合电动机的过载特性，或者在电动机的过载特性之下，同时在电动机短时过载和起动的瞬间，热继电器应不受影响（不动作）。
热继电器的正确选用.与电动机的工作制有密切关系。
当热继电器用以保护长期工作制或间断长期工作制的电动机时，一般按电动机的额定电流来选用。
例如，热继电器的整定值可等于0.95—1.05倍电动机的额定电流，或者取热继电器整定电流的中值等于电动机的额定电流，然后开展调整。
当热继电器用以保护反复短时工作制的电动机时，热继电器仅有一定范围的适应性。
如果每小时操作次数很多，就要选用带速饱和电流互感器的热继电器。
对于正反转相通断频繁的特殊工作制电动机，不宜采用热继电器作为过载保护装置，而应使用埋入电动机绕组的温度继电器或热敏电阻来保护。
具体原则如下：1.热继电器类型选择：热继电器从构造型式上可分为两极式和三极式。
三极式中又分为带断相保护和不带断相保护，主要应根据被保护电动机的定子接线情况选择。
当电动机定子绕组为三角形接法时，必须采用三极式带断相保护的热继电器（原因详见本文一、2之3））；对于星形接法的电动机，一般采用不带断相保护的热继电器。
由于一般电动机采用星形接法时都不带中线，热继电器用两极式或三极式都可以。
但若电动机定于绕组采用带中线的星形接法时，热继电器一定要选用三极式。
另外，一般轻载起动、长期工作的电动机或间断长期工作的电动机，宜选择二相构造的热继电器；当电动机的电流电压均衡性较差、工作环境恶劣或较少有人看管时，可选用三相构造的热继电器。
2.热继电器额定电流的选择：3）保证电动机正常运行及起动：在正常起动的起动电流和起动时间、非频繁起动的场合,必须保证电动机的起动不致使热继电器误动。
浅谈如何设置热继电器的电流整定值
浅谈如何设置热继电器的电流整定值热继电器一般与接触器配合使用，用于电机的过电流发热保护。
关于热继电器电流整定值的设定，从始至终就一直有不同的说法。
一种观点认为热继电器的电流整定值就设置在电机额定电流值附近，另一种观点认为热继电器的电流整定值设置要超出电机额定电流值，例如1.05-1.2倍额定电流值等。
电机上的额定电流值其实表征着电机的工作能力，也就代表着可以最大程度承受负载的力量要求，而这个能力其实也随着电机的运行慢慢变化着（基本是朝着衰弱的方向变化）。
假设一台电机的额定电流是100A，预示着电机在未老化时，是可以在100A以内长时间工作的。
很多人进行热继电器整定值设定时，是根据惯例，大致知道热继电器是在防止电流过大造成对电机的伤害，具体伤害是如何产生的不太清楚。
我们时常说的电机烧毁，为什么说是电机烧毁？电机在运行过程中伴随着电流在绕组上的穿行，而绕组是有一定的电阻的，电流在绕组上经过时间的积累产生热量，热量公式Q=I²Rt，随着负载的增大，电流值上升，热量也跟着上升。
正常情况下，电机运行过程中产生的热量跟散发的热量会形成动态的平衡（这里面涉及到电机的温升跟绝缘等级这两个重要参数，有兴趣的可以自己了解一下）。
大家得明白一个原理，在高于环境温度的情况下，比如物体温度从100℃降低到80℃的时间是比物体温度从60℃降低到40℃的速度快的，也就是说温度越高的情况下热量散发速度是越快的。
我们来看电机的运行过程：电机在低负载下运行，电流较低，产生的热量较少，电机温度升到一个较低的温度T1就能保证电机的产热量跟散热量平衡。
当电机负载增加后，运行电流升高，产生的热量增加，此时电机的散热量不足以将产生的热量全部散发，造成电机温度升高，此时电机的散热量也增加，直到产热量与散热量重新平衡，此时电机的温度就是一个新的平衡温度T2。
随着负载的不断增加，平衡温度T不断升高，直到T 超过绕组材料能承受的临界值T0，造成绕组损坏甚至烧毁。
电动机整定计算及保护设置
电动机整定计算及保护设置电动机整定计算及保护设置是指在电动机运行过程中，根据其负载情况和运行环境，对电动机的参数进行合理设置，以确保电动机的安全运行和正常工作。
本文将以三相异步电动机为例，介绍电动机整定计算及保护设置的主要内容。
一、电动机整定计算1.额定电流（Ir）的计算额定电流是指电动机在额定工作状态下的电流值。
根据电动机的额定功率（P）、额定电压（U）和功率因数（cosφ），可以通过公式计算得到额定电流：Ir = P / (√3 × U × cosφ)。
2.起动过电流（Im）的计算起动过电流是指电动机在空载状态下启动时的电流峰值。
一般来说，起动过电流的峰值约为电动机额定电流的5-7倍。
具体的计算公式根据电动机的型号和特性而定。
3.过载保护电流（Ie）的计算过载保护电流是指电动机在长时间过负荷运行时，达到过载保护装置动作的电流值。
一般来说，过载保护电流的设定值应该略大于电动机额定电流。
具体的计算公式根据电动机的特性而定。
4. 短路保护电流（Isc）的计算短路保护电流是指电动机在出现短路故障时，电流达到保护装置动作的阈值。
一般来说，短路保护电流的设定值应该略小于电动机额定电流。
具体的计算公式根据电动机的特性而定。
5.温度保护设备的整定温度保护设备一般采用热继电器或PT100温度传感器来监测电动机的温度。
根据电动机的额定功率和运行环境，可以确定合适的温度保护设备整定温度值。
一般来说，温度保护设备的整定温度应该略高于电动机的额定绝缘温度。
二、电动机保护设置1.过负荷保护过负荷保护是电动机的关键保护措施之一、可以通过热继电器、过负荷继电器或电流保护装置来实现。
过负荷保护装置的动作电流应该略大于电动机的额定电流。
2.短路保护短路保护是电动机的重要保护措施之一、可以通过熔断器、短路继电器或短路保护装置来实现。
短路保护装置的额定电流应该略小于电动机的短路保护电流。
3.过温保护过温保护主要通过热继电器、PT100温度传感器或热敏电阻来实现。
热继电器选型整定原则选用计算及常见故障原因分析及处理
过载程度有 关 ， 以在 分析热继 电器工作原 理之前 ， 许 温 升 的条件 下 ， 电动 机
的过载 电流 与 电动机通 电时 间的关 系 。这种关 系称 为 电动机 的过 载特性 。 当电动 机运行 中 出现过 载 电流 时 ， 必将 引起 绕 组 发热 。根据热平衡 关系 ， 得 出在允许 温 升条件下 ， 不难 电动 机通 电时间与 其 过载 电流 的平 方 成反 比的结论 。 为 了适应 电动机 的过 载特 性而 又起 到 过载 保 护作用 ， 要求 热继 电器 也应具有如 同 电动机 过载特性那 样 的反 时 限特性 。为此 ， 热继 电器 中必须 具有 电阻发 热元 在
４７ —
机床 电器 ２ １． ０ １４
应用 ・ 交流——热继 电器选 型整定原则选用计算及常见故障原 因分析及处理
受热式 、 复合 受热 式 和 电流互感 器 受热 式 。直 接受 热 式是将双金属 片 当做发热元 件 ， 电流直接 通过它 ； 让 间 接受热式 的发 热元件 由电 阻丝或 带制 成 ， 绕在 双金 属
片上且 与双金属 片绝缘 ； 复合 受 热式 介于 上述 两种 方
式之 间 ； 电流互感器 受 热式 的发 热元 件不 直接 串接 于
电动机 电路 ， 而是接于 电流互 感器 的二次侧 ， 这种方 式
多用于 电动机 电流 比较 大 的场合 ， 以减少 通过 发热 元 件 的电流。热元件 串接 在 电动机 定 子绕组 中 ， 电动 机 绕组 电流即为流过热元件 的电流 。当电动机 正常运 行
一
作 次数 很 多 ， 要 选 用 带 速饱 和 电 流互 感 器 的热 继 就
电器 。
对 于正反转相 通断 频繁 的特 殊 工作制 电动机 ， 不 宜采 用热继 电器 作为 过载 保护 装置 ， 而应 使用 埋 人 电 动机绕 组 的温度继 电器 或热敏 电阻来保 护 。 热继 电器具体原则 如下 ：
电机电流计算
已知变压器容量，求其各电压等级侧额定电流口诀 a ：容量除以电压值，其商乘六除以十。
说明：适用于任何电压等级。
在日常工作中，有些电工只涉及一两种电压等级的变压器额定电流的计算。
将以上口诀简化，则可推导出计算各电压等级侧额定电流的口诀：容量系数相乘求。
已知变压器容量，速算其一、二次保护熔断体（俗称保险丝）的电流值。
口诀 b ：配变高压熔断体，容量电压相比求。
配变低压熔断体，容量乘9除以5。
说明：正确选用熔断体对变压器的安全运行关系极大。
当仅用熔断器作变压器高、低压侧保护时，熔体的正确选用更为重要。
这是电工经常碰到和要解决的问题。
已知三相电动机容量，求其额定电流口诀（c）：容量除以千伏数，商乘系数点七六。
说明：（1）口诀适用于任何电压等级的三相电动机额定电流计算。
由公式及口诀均可说明容量相同的电压等级不同的电动机的额定电流是不相同的，即电压千伏数不一样，去除以相同的容量，所得“商数” 显然不相同，不相同的商数去乘相同的系数，所得的电流值也不相同。
若把以上口诀叫做通用口诀，则可推导出计算220、380、660、电压等级电动机的额定电流专用计算口诀，用专用计算口诀计算某台三相电动机额定电流时，容量千瓦与电流安培关系直接倍数化，省去了容量除以千伏数，商数再乘系数。
三相二百二电机，千瓦三点五安培。
常用三百八电机，一个千瓦两安培。
低压六百六电机，千瓦一点二安培。
高压三千伏电机，四个千瓦一安培。
高压六千伏电机，八个千瓦一安培。
（2）口诀c 使用时，容量单位为kW，电压单位为kV，电流单位为A，此点一定要注意。
（3）口诀c 中系数是考虑电动机功率因数和效率等计算而得的综合值。
功率因数为，效率不，此两个数值比较适用于几十千瓦以上的电动机，对常用的10kW以下电动机则显得大些。
这就得使用口诀c计算出的电动机额定电流与电动机铭牌上标注的数值有误差，此误差对10kW以下电动机按额定电流先开关、接触器、导线等影响很小。
（4）运用口诀计算技巧。
整定电流的计算公式
整定电流的计算公式动作时间和热元件整定电流口诀：电机起动星三角，起动时间好整定；容量开方乘以二，积数加四单位秒。
电机起动星三角，过载保护热元件；整定电流相电流，容量乘八除以七。
说明：（1）QX3、QX4系列为自动星形-三角形起动器，由三只交流接触器、一只三相热继电器和一只时间继电器组成，外配一只起动按钮和一只停止按钮。
起动器在使用前，应对时间继电器和热继电器进行适当的调整，这两项工作均在起动器安装现场进行。
电工大多数只知电动机的容量，而不知电动机正常起动时间、电动机额定电流。
时间继电器的动作时间就是电动机的起动时间（从起动到转速达到额定值的时间），此时间数值可用口诀来算。
（2）时间继电器调整时，暂不接入电动机进行操作，试验时间继电器的动作时间是否能与所控制的电动机的起动时间一致。
如果不一致，就应再微调时间继电器的动作时间，再进行试验。
但两次试验的间隔至少要在90s以上，以保证双金属时间继电器自动复位。
（3）热继电器的调整，由于QX系列起动器的热电器中的热元件串联在电动机相电流电路中，而电动机在运行时是接成三角形的，则电动机运行时的相电流是线电流（即额定电流）的1/√3倍。
所以，热继电器热元件的整定电流值应用口诀中“容量乘八除以七”计算。
根据计算所得值，将热继电器的整定电流旋钮调整到相应的刻度-中线刻度左右。
如果计算所得值不在热继电器热元件额定电流调节范围，即大于或小于调节机构之刻度标注高限或低限数值，则需更换适当的热继电器，或选择适当的热元件。
容量＝额定电流*额定电压*（根号3）*功率因数(功率因数一般取0.8)首先考虑断路器脱扣保护方式,一般说超过断路器的整定电流,断路器会脱扣保护,所以250安的断路器在接入负荷时应考虑20%的富裕量,正常负荷电流最好不要超过200安.短延时电流整定计算短延时动作电流整定值按下式选用式中Isd——短延时动作电流，A；Id——线路计算负载电流，A；KS——电动机的起动电流倍数IN——电动机额定电流，A。
热继电器的电流整定值
热继电器的电流整定值引言热继电器是一种用于控制电路中电流的设备，其工作原理是在电流超过一定值时，热继电器会自动切断电路以保护电器设备的安全。
热继电器的电流整定值指的是热继电器切断电路的电流阈值。
本文将深入探讨热继电器的电流整定值参数的重要性、确定方法和应用实例。
什么是热继电器的电流整定值热继电器是一种基于温度响应的电器元件，通过测量电流引起的加热来控制电路的开关状态。
电流整定值是指热继电器的额定电流，当电路中的电流超过此值时，热继电器将自动切断电源。
确定热继电器的电流整定值的重要性确定热继电器的电流整定值非常重要，它直接关系到电路的安全和设备的可靠性。
一个合适的电流整定值可以有效地保护电器设备免受过载和短路引起的损害。
如果电流整定值设置过低，可能会频繁地导致误切断电源，影响正常使用；如果电流整定值设置过高，可能无法及时切断电源，造成设备过热或电路短路，增加安全风险。
确定热继电器的电流整定值的方法确定热继电器的电流整定值需要考虑以下几个因素：设备电流需求首先要考虑设备的电流需求，即正常工作时设备运行所需的电流范围。
一般来说，热继电器的电流整定值应该略大于设备的额定电流，以确保能够正常工作。
环境温度环境温度对热继电器的工作性能有着重要影响。
高温环境下，热继电器的散热能力可能会下降，因此需要适当增加电流整定值以确保在高温条件下仍能正常工作。
过载保护热继电器的主要功能之一是过载保护。
在确定电流整定值时，需要考虑设备的过载能力以及相关的安全标准要求，以保证热继电器能够在达到过载时及时切断电源，保护设备的安全。
系统稳定性系统稳定性也是确定热继电器电流整定值的一个重要因素。
如果系统中存在瞬态电流或冲击电流，需要在电流整定值中考虑合适的余量，以确保热继电器在电流变化较大的情况下能够可靠地切断电源。
热继电器的电流整定值的应用实例下面通过几个应用实例来进一步说明热继电器的电流整定值的确定方法和重要性。
实例1：家用空调中的热继电器在家用空调中，热继电器通常用于保护压缩机电动机免受过载和短路的损害。
热继电器的选择和计算
热继电器的选择和计算 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】看一下本题就知了, 有一台三相异步电动机额定电压为380伏，容量为10千瓦，功率因数为，效率为，选择交流接触器、热继电器及整定值。
解：已知U＝380V，P＝10K W，c o sφ＝，η＝？电流I=P/(√3*U*c o sφ*η)=10/***≈20A？选择交流接触器KM＝Ie×（～2）＝26～40（A），选CJ10－40的接触器选择热继电器FR＝Ie×（～）＝22～25（A），选JR16－20／30热元件22A的热继电器。
热元件整定值等于电动机额定电流，整定20A答：电动机电流为20A，选40A的交流接触器，选额定电流30A热元件22A的热继电器，整定值20A。
I=P/(√3*U*cosφ*η)=10/***≈20A、有一台三相异步电动机额定电压为380伏，容量为14千瓦，功率因数为，效率为，计算电动机电流。
解：已知U＝380（V），cosφ＝，η＝，P＝14（KW）电流此主题相关图片如下：答：电动机电流29安培。
2、有一台三相异步电动机额定电压为380伏，容量为10千瓦，功率因数为，效率为，选择交流接触器、热继电器及整定值。
解：已知U＝380V，P＝10KW，cosφ＝，η＝电流此主题相关图片如下：选择交流接触器KM＝Ie×（～2）＝26～40（A），选CJ10－40的接触器选择热继电器FR＝Ie×（～）＝22～25（A），选JR16－20／30热元件22A 的热继电器。
热元件整定值等于电动机额定电流，整定20A答：电动机电流为20A，选40A的交流接触器，选额定电流30A热元件22A 的热继电器，整定值20A。
3、一台三相交流异步电动机，其型号规格为Y112M－4，4KW；额定电压380 V、△接法；cosφ＝；η＝.计算该电动机的额定电流和保护用的熔体规格和热继电器的动作电流整定值是多少解：电动机的额定电流为此主题相关图片如下：保护用的熔体规格为Ir＝（～）I＝（～）×＝～热继电器的电流整定值IZ＝×I＝×＝答：该电动机的额定电流为，保护用的熔体规格可选20A，热继电器的保护整定值应调在4、一台三相异步电动机额定电压380V；额定电流28A；cosφ＝；η＝.计算电动机的功率是多少交流接触器应选多大规格保护用熔断器的熔体应选多大解：电动机功率为P＝3UeIe cosφη＝3××28××≈14KW保护用的熔体规格为Ir＝（～）Ie＝（～）×28＝42～70A交流接触器的电流规格为Icj＝（～2）Ie＝（～2）×28＝～56A答：电动机的功率14KW；交流接触器可选CJ20型40A；保护用的熔体可选60 A。
热继电器的选型及整定
热继电器的结构及工作原理李银川（洛阳建专）热继电器是用于电动机或其它电气设备、电气线路的过载保护的保护电器。
电动机在实际运行中，如拖动生产机械进行工作过程中，若机械出现不正常的情况或电路异常使电动机遇到过载，则电动机转速下降、绕组中的电流将增大，使电动机的绕组温度升高。
若过载电流不大且过载的时间较短，电动机绕组不超过允许温升，这种过载是允许的。
但若过载时间长，过载电流大，电动机绕组的温升就会超过允许值，使电动机绕组老化，缩短电动机的使用寿命，严重时甚至会使电动机绕组烧毁。
所以，这种过载是电动机不能承受的。
热继电器就是利用电流的热效应原理，在出现电动机不能承受的过载时切断电动机电路，为电动机提供过载保护的保护电器。
热继电器工作原理示意图如图1图1 热继电器工作原理示意图1——热元件，2——双金属片，3——导板，4——触点热继电器的结构如图2所示。
图1 热继电器结构示意图图中：1——电流调节凸轮，2——片簧（2a，2b），3——手动复位按钮，4——弓簧片，5——主金属片，6——外导板，7——内导板，8——常闭静触点，9——动触点，10——杠杆，11——常开静触点（复位调节螺钉），12——补偿双金属片，13——推杆，14——连杆，15——压簧使用热继电器对电动机进行过载保护时，将热元件与电动机的定子绕组串联，将热继电器的常闭触头串联在交流接触器的电磁线圈的控制电路中，并调节整定电流调节旋钮，使人字形拨杆与推杆相距一适当距离。
当电动机正常工作时，通过热元件的电流即为电动机的额定电流，热元件发热，双金属片受热后弯曲，使推杆刚好与人字形拨杆接触，而又不能推动人字形拨杆。
常闭触头处于闭合状态，交流接触器保持吸合，电动机正常运行。
若电动机出现过载情况，绕组中电流增大，通过热继电器元件中的电流增大使双金属片温度升得更高，弯曲程度加大，推动人字形拨杆，人字形拨杆推动常闭触头，使触头断开而断开交流接触器线圈电路，使接触器释放、切断电动机的电源，电动机停车而得到保护。
热继电器的选择和计算
瞧一下本题就知了,有一台三相异步电动机额定电压为380伏,容量为10千瓦,功率因数为0、85,效率为0、95,选择交流接触器、热继电器及整定值。
解:已知U＝380V,P＝10KW,cosφ＝0、85,η＝0、95电流I=P/(√3*U*cosφ*η)=10/(1、732*0、38*0、85*0、95)≈20A选择交流接触器KM＝Ie×(1、3～2)＝26～40(A),选CJ10－40的接触器选择热继电器FR＝Ie×(1、1～1、5)＝22～25(A),选JR16－20／30热元件22A的热继电器。
热元件整定值等于电动机额定电流,整定20A答:电动机电流为20A,选40A的交流接触器,选额定电流30A热元件22A的热继电器,整定值20A。
I=P/(√3*U*cosφ*η)=10/(1、732*0、38*0、85*0、95)≈20A、有一台三相异步电动机额定电压为380伏,容量为14千瓦,功率因数为0、85,效率为0、95,计算电动机电流。
解:已知U＝380(V) ,cosφ＝0、85,η＝0、95,P＝14(KW)电流此主题相关图片如下:答:电动机电流29安培。
2、有一台三相异步电动机额定电压为380伏,容量为10千瓦,功率因数为0、85,效率为0、95,选择交流接触器、热继电器及整定值。
解:已知U＝380V,P＝10KW,cosφ＝0、85,η＝0、95电流此主题相关图片如下:选择交流接触器KM＝Ie×(1、3～2)＝26～40(A),选CJ10－40的接触器选择热继电器FR＝Ie×(1、1～1、5)＝22～25(A),选JR16－20／30热元件22A的热继电器。
热元件整定值等于电动机额定电流,整定20A答:电动机电流为20A,选40A的交流接触器,选额定电流30A热元件22A的热继电器,整定值20A。
3、一台三相交流异步电动机,其型号规格为Y112M－4,4KW;额定电压380V、△接法;cosφ＝0、8;η＝0、85、计算该电动机的额定电流与保护用的熔体规格与热继电器的动作电流整定值就是多少？解:电动机的额定电流为此主题相关图片如下:保护用的熔体规格为Ir＝(1、5～2、5)I＝(1、5～2、5)×8、9A＝13、4～22、3A热继电器的电流整定值IZ＝1、0×I＝1、0×8、9＝8、9A答:该电动机的额定电流为8、9A,保护用的熔体规格可选20A,热继电器的保护整定值应调在8、9A4、一台三相异步电动机额定电压380V;额定电流28A;cosφ＝0、85;η＝0、9、计算电动机的功率就是多少？交流接触器应选多大规格？保护用熔断器的熔体应选多大？解:电动机功率为P＝3UeIe cosφη＝3×0、38×28×0、85×0、9≈14KW保护用的熔体规格为Ir＝(1、5～2、5)Ie＝(1、5～2、5)×28＝42～70A交流接触器的电流规格为Icj＝(1、3～2)Ie＝(1、3～2)×28＝36、4～56A答:电动机的功率14KW;交流接触器可选CJ20型40A;保护用的熔体可选60A。
继电保护定值整定计算公式大全(最新)
继电保护定值整定计算公式大全1、负荷计算（移变选择）：cos de Nca wmk P S ϕ∑=（4-1）式中 S ca --一组用电设备的计算负荷，kVA ；∑P N --具有相同需用系数K de 的一组用电设备额定功率之和，kW 。
综采工作面用电设备的需用系数K de 可按下式计算Nde P P k ∑+=max6.04.0 （4-2） 式中 P max --最大一台电动机额定功率，kW ；wm ϕcos --一组用电设备的加权平均功率因数2、高压电缆选择：（1）向一台移动变电站供电时，取变电站一次侧额定电流，即NN N ca U S I I 131310⨯== （4-13）式中 N S —移动变电站额定容量，kV •A ；N U 1—移动变电站一次侧额定电压，V ； N I 1—移动变电站一次侧额定电流，A 。
（2）向两台移动变电站供电时，最大长时负荷电流ca I 为两台移动变电站一次侧额定电流之和，即31112ca N N I I I =+=（4-14）（3）向3台及以上移动变电站供电时，最大长时负荷电流ca I 为3ca I =（4-15）式中 ca I —最大长时负荷电流，A ；N P ∑—由移动变电站供电的各用电设备额定容量总和，kW ；N U —移动变电站一次侧额定电压，V ； sc K —变压器的变比； wm ϕcos 、ηwm —加权平均功率因数和加权平均效率。
（4）对向单台或两台高压电动机供电的电缆，一般取电动机的额定电流之和；对向一个采区供电的电缆，应取采区最大电流；而对并列运行的电缆线路，则应按一路故障情况加以考虑。
3、 低压电缆主芯线截面的选择1）按长时最大工作电流选择电缆主截面 （1）流过电缆的实际工作电流计算① 支线。
所谓支线是指1条电缆控制1台电动机。
流过电缆的长时最大工作电流即为电动机的额定电流。
NN N N N ca U P I I ηϕcos 3103⨯== （4-19）式中 ca I —长时最大工作电流，A ；N I —电动机的额定电流，A ； N U —电动机的额定电压，V ； N P —电动机的额定功率，kW ； N ϕcos —电动机功率因数；N η—电动机的额定效率。
热继电器的整定电流
热继电器的整定电流是什么有关热继电器的整定电流的相关知识，热继电器的主要技术参数是整定电流，热继电器的整定电流是指保护电机的动作电流，热继电器的整定值一般为保护电机额定电流的1至1.15之间。
热继电器的整定电流是指保护电机的动作电流，在此电流值时运行一段时间后继电器动作，使主回路断开，以达到保护电机的目的,一般整定到电机额定电流的1.05-1.15倍。
热继电器的主要技术参数是整定电流。
整定电流是指长期通过发热元件而不致使热继电器动作的最大电流。
当发热元件中通过的电流超过整定电流值的20％时，热继电器应在20分钟内动作。
热继电器的整定电流大小可通过整定电流旋钮来改变。
选用和整定热继电器时一定要使整定电流值与电动机的额定电流一致。
普通热继电器的“整定电流”通过旋钮上的刻度来指示，只能确定一个大概数字，整定误差较大。
而维继采用液晶或LED显示器直接显示和设置整定电流值，非常精确直观。
热继电器的电流整定值；指的是能保护电机过载和用电设备的电流整定值，如一台电机10KW，额定电流20A，选的热继电器是18-25A 的，那么热继电器的电流整定值整定在20A或20.2A上，这就是热继电器的电流整定值，再如一台电机132KW额定电流160A，用于保护的互感器是200/5，选的热继电器为0-5A，这时用于保护这台电机的热继电器的电流整定值是4A，就是热继电器的电流整定值。
热继电器主要作用就是用于电机过载保护。
热继电器的主要技术参数是整定电流。
整定电流是指长期通过发热元件而不致使热继电器动作的最大电流。
当发热元件中通过的电流超过整定电流值的20％时，热继电器应在20分钟内动作。
热继电器的整定电流大小可通过整定电流旋钮来改变。
选用和整定热继电器时一定要使整定电流值与电动机的额定电流一致。
普通热继电器的“整定电流”通过旋钮上的刻度来指示，只能确定一个大概数字，整定误差较大。
而维继采用液晶或LED显示器直接显示和设置整定电流值，非常精确直观。
计算电动机电流热继电器及整定值
计算电动机电流热继电器及整定值1、有一台三相异步电动机额定电压为380伏，容量为14千瓦，功率因数为0.85，效率为0.95，计算电动机电流。
解：已知U＝380（V），cosφ＝0.85，η＝0.95，P＝14（KW）电流答：电动机电流29安培。
2、有一台三相异步电动机额定电压为380伏，容量为10千瓦，功率因数为0.85，效率为0.95，选择交流接触器、热继电器及整定值。
解：已知U＝380V，P＝10KW，cosφ＝0.85，η＝0.95电流选择交流接触器KM＝Ie×（1.3～2）＝26～40（A），选CJ10－40的接触器选择热继电器FR＝Ie×（1.1～1.5）＝22～25（A），选JR16－20／30热元件22A的热继电器。
热元件整定值等于电动机额定电流，整定20A 答：电动机电流为20A，选40A的交流接触器，选额定电流30A 热元件22A的热继电器，整定值20A。
3、一台三相交流异步电动机，其型号规格为Y112M－4，4KW；额定电压380V、△接法；cosφ＝0.8；η＝0.85.计算该电动机的额定电流和保护用的熔体规格和热继电器的动作电流整定值是多少？解：电动机的额定电流为：保护用的熔体规格为Ir＝（1.5～2.5）I＝（1.5～2.5）×8.9A＝13.4～22.3A热继电器的电流整定值IZ＝1.0×I＝1.0×8.9＝8.9A答：该电动机的额定电流为8.9A，保护用的熔体规格可选20A，热继电器的保护整定值应调在8.9A4、一台三相异步电动机额定电压380V；额定电流28A；cosφ＝0.85；η＝0.9.计算电动机的功率是多少？交流接触器应选多大规格？保护用熔断器的熔体应选多大？解：电动机功率为P＝3UeIe cosφη＝3×0.38×28×0.85×0.9≈14KW保护用的熔体规格为Ir＝（1.5～2.5）Ie＝（1.5～2.5）×28＝42～70A交流接触器的电流规格为Icj＝（1.3～2）Ie＝（1.3～2）×28＝36.4～56A 答：电动机的功率14KW；交流接触器可选CJ20型40A；保护用的熔体可选60A。
热继电器选用计算.
( 一) 一般方法保护长久工作或中断长久工作的电动机时热继电器的采用计算方法是：(1)一般状况下，按电动机的额定电流选用，使热继电器的整定值为(0 ．95— 1． 05)I N，I N为电动机的额定工作电流 ) ，或选用整定范围的中值为电动机的额定工作电流。
(2) 保护 Y—起动电动机，当热继电器的3个热元件分别串接在联络的各相绕组内，热继电器的整定电流应按电动机的额定电流整定。
(3)保护并联电容器的赔偿型电动机，只有有功电流流经热继电器，热继电器的整定电流可按下式近似进行整定 :式中 It——热继电器整定电流．A；I N——电动机额定电流， A；cosφ——电动机功率因数。
( 二) 作图法用于保护频频短时工作电动机的热继电器，每小时同意的操作次数，与电动机的起动过渡过程、通电连续率及负载电流等要素相关。
复合加热的热继电器，在频频短时工作下每小时同意的操作次数，可按图 1 所示的速查曲线采用。
间接加热的热继电器每小时同意的操作次数，比按图 1 速查曲线采用的次数稍高。
当电动机每小时的操作次数较高时，可采用带速饱和电流互感器的热继电器。
图 3—1 及其应用方法是依据以下公式绘制和确立的。
频频短时工作同意操作频次为式中 f 。
——同意操作频次，次/h ；Kc ——计算系数， Kc＝0.8 —0.9 ；ts ——电动机起动时间， s：Ks ——电动机起动电流倍数( 即其起动电流与其额定电流之比 ) ；K L——电动机负载电流倍数( 即其负载电流与其额定电流之比) ：K1 ——热继电器额定整定电流与电动机额定电流之比：TD——通电连续率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
计算电动机电流热继电器及整定值
1、有一台三相异步电动机额定电压为380伏，容量为14千瓦，功率因数为0.85，效率为0.95，计算电动机电流。
解：已知U＝380（V），cosφ＝0.85，η＝0.95，P＝14（KW）
电流
此主题相关图片如下：
答：电动机电流29安培。
2、有一台三相异步电动机额定电压为380伏，容量为10千瓦，功率因数为0.85，效率为0.95，选择交流接触器、热继电器及整定值。
解：已知U＝380V，P＝10KW，cosφ＝0.85，η＝0.95
电流
此主题相关图片如下：
选择交流接触器KM＝Ie×（1.3～2）＝26～40（A），选CJ10－40的接触器
选择热继电器FR＝Ie×（1.1～1.5）＝22～25（A），选JR16－20／30热元件22A的热继电器。
热元件整定值等于电动机额定电流，整定20A
答：电动机电流为20A，选40A的交流接触器，选额定电流30A热元件22A的热继电器，整定值20A。
3、一台三相交流异步电动机，其型号规格为Y112M－4，4KW；额定电压380V、△接法；cosφ＝0. 8；η＝0.85.计算该电动机的额定电流和保护用的熔体规格和热继电器的动作电流整定值是多少？
解：电动机的额定电流为
此主题相关图片如下：
保护用的熔体规格为
Ir＝（1.5～2.5）I＝（1.5～2.5）×8.9A＝13.4～22.3A
热继电器的电流整定值
IZ＝1.0×I＝1.0×8.9＝8.9A
答：该电动机的额定电流为8.9A，保护用的熔体规格可选20A，热继电器的保护整定值应调在8.9A
4、一台三相异步电动机额定电压380V；额定电流28A；cosφ＝0.85；η＝0.9.计算电动机的功率是多少？交流接触器应选多大规格？保护用熔断器的熔体应选多大？
解：电动机功率为P＝3UeIe cosφη＝3×0.38×28×0.85×0.9≈14KW
保护用的熔体规格为
Ir＝（1.5～2.5）Ie＝（1.5～2.5）×28＝42～70A
交流接触器的电流规格为
Icj＝（1.3～2）Ie＝（1.3～2）×28＝36.4～56A
答：电动机的功率14KW；交流接触器可选CJ20型40A；保护用的熔体可选60A。
5、一台三相异步电动机，额定功率为10KW；额定电压为380V；当电动机满载运行时效率为0.91，线电流为20A，当电动机轻载输出功为2KW时效率为0.8，线电流为10.5A，试求上述两种情况下的功率因数各为多少？
解：满载时的功率因数cosφ为
此主题相关图片如下：
轻载时的功率因数cosφ为
此主题相关图片如下：
答：该电动机满载时的功率因数0.85，轻载时的功率因数为0.36
6、一台二极的三相交流异步电动机，转速为2880转／分，接在380V、频率为50 f的三相电源上，求该电动机的转差率为多少？
答：电动机的同步转速为
此主题相关图片如下：
转差率S为
此主题相关图片如下：
答：该电动机的转差率为6.667％。
