网架结构支座类型选取方法及支座刚度取值研究

网架结构支座类型选取方法及支座刚度取值研究

网架结构支座类型选取方法及支座刚度取值研究 ■ 龚 凯 贾建坡[摘 要] 本文从实际工程中用到的各种网架支座类型展开介绍,从结构体系合理的角度出发,对具体项目如何选择合适的支座类型提出了自己的观点。

通过计算分析和工程实例,给出了网架支座刚度取值的具体方法。

[关键词] 网架 支座 约束 弹簧刚度目前网架设计师一般习惯把网架支座简化为弹性约束,弹簧刚度取值正确与否直接影响了网架结构的安全。

目前国家规范对网架支座弹簧刚度的取值没有严格的规定,不同的设计师对弹簧刚度的理解千差万别,通过研究得出网架支座弹簧刚度取值的科学方法是非常必要的。

一、 网架结构支座类型网架结构支座类型一般可以从力学模型和支座构造两方面分类。

1. 按力学模型分固定铰支座、单向滑动铰支座、双向滑动铰支座、单向弹簧铰支座、双向弹簧铰支座。

2. 按支座构造分平板压力支座、平板拉力支座、板式橡胶支座、盆式橡胶支座、球形钢支座等。

3. 支座构造与力学模型的对应关系平板支座(平板压力支座、平板拉力支座)可以实现固定铰支座,但是无法实现比较理想的单向滑动铰支座和双向滑动铰支座,也不能实现准确弹簧约束值的单向弹簧铰支座和双向弹簧铰支座。

另外平板支座对弯矩释放不是很好,对于大跨度网架(>60m)、支座转角较大(>0.005rad)和受力复杂的支座节点不宜选用,否则将造成计算假定与实际受力偏差较大。

板式橡胶支座和盆式橡胶支座可以实现固定铰支座、单向弹簧铰支座、双向弹簧铰支座,不能实现比较理想的单向滑动铰支座和双向滑动铰支座。

另外板式橡胶支座和盆式橡胶支座耐久性差,设计使用年限一般不大于20年,对于检修比较困难或检修代价比较大的工程不宜采用。

球形钢支座可以实现固定铰支座、单向滑动铰支座、双向滑动铰支座、单向弹簧铰支座和双向弹簧铰支座,耐久性又非常好,正常维护的情况下一般可以达到50年以上,是非常好的一种支座形式。

但是球形钢支座也有一个缺点,就是价格比其它支座类型要高。

网架结构设计建议

网架结构设计建议

网架结构设计
1.网架结构类型
正放四角锥网架的节点、杆件数量最少、用钢量最省,屋面排水处理方便。

本工程网架选型合理。

2.网格尺寸:网格尺寸宜取(1/12~1/6L2)=2~4m,本工程取2m,合理。

3.高跨比:1/10~1/18L2=2.4~1.3m,本工程取1.8m,合理
4.荷载取值:按建筑做法及实际工程需要取值,请自校
5.温度作用:考虑±20°的温差作用,合理
6.强度控制(内力):杆件应力比宜控制在0.85以下,请自校
7.长细比(杆件):杆件长细比按压杆和拉杆分别控制长细比,请自

8.变形控制(位移):屋面结构控制在1/250内,请自校
9.杆件截面构造要求:相连续的构件截面差别不应超过20%,截面
规格差不宜大于2档。

避免刚度突变。

请自校
节点:
10.螺栓球:球直径按规范公式计算。

请自校
11.螺栓:受力满足承载力要求(由杆件内力控制),另外构造还应根
据相邻杆件及相关封板、锥头、套筒等零部件不相碰的要求核算螺栓直径(核算方法可通过检查可能相碰点至球心的连线与相邻杆件轴线间的夹角之和不大于杆件之间夹角)。

请自校
12.套筒:根据相应杆件的最大轴向承载力按压杆计算,构造上内孔
径可比螺栓直径大1mm。

请自校
13.支座:本工程属于较小跨度的网架结构,采用平板支座,合理。

采用全固接的方式,网架构件需要考虑温度作用产生的受力。

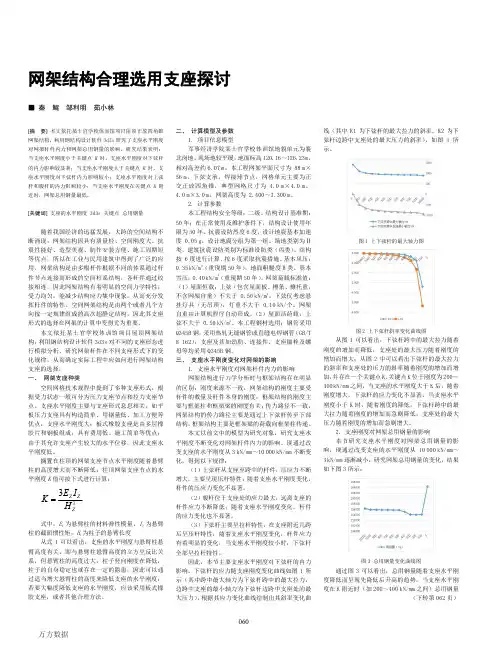

网架结构合理选用支座探讨

网架结构合理选用支座探讨
网架结构合理选用支座探讨
■ 秦 鲲 邹利明 茹小林
[摘 要] 本文依托某士官学校体训馆项目屋顶正放四角锥 网架结构,利用钢结构设计软件 3d3s 研究了支座水平刚度 对网架杆件内力和网架总用钢量的影响。研究结果表明: 当支座水平刚度小于关键点 K 时,支座水平刚度对下弦杆 的内力影响较显著;当支座水平刚度大于关键点 K 时,支 座水平刚度对下弦杆内力影响较小;支座水平刚度对上弦 杆和腹杆的内力影响较小;当支座水平刚度在关键点 K 附 近时,网架总用钢量最低。
2. 计算参数 本工程结构安全等级:二级。结构设计基准期: 50 年;在正常使用及维护条件下,结构设计使用年 限为 50 年。抗震设防烈度 6 度,设计地震基本加速 度 0.05 g,设计地震分组为第一组。场地类别为Ⅱ 类,建筑抗震设防类别为标准设防类(丙类)。结构 按 6 度进行计算,按 6 度采取抗震措施。基本风压: 0.35 kN/m2(重现期 50 年),地面粗糙度 B 类。基本 雪压:0.40 kN/m2(重现期 50 年)。网架荷载标准值: (1)屋面恒载:上弦(包含屋面板、檩条、檩托重, 不含网架自重)不大于 0.50 kN/m2。下弦仅考虑悬 挂灯具(无吊顶),灯重不大于 0.10 kN/个。网架 自重由计算机程序自动形成。(2)屋面活荷载:上 弦不大于 0.50 kN/m2。本工程钢材选用:钢管采用 Q345B 钢,采用热轧无缝钢管或直缝电焊钢管(GB/T 8 162);支座及其加劲肋、连接件、支座锚栓及螺 母等均采用 Q345B 钢。 三、 支座水平刚度变化对网架的影响 1. 支座水平刚度对网架杆件内力的影响 网架结构进行力学分析时与框架结构存在明显 的区别:刚度来源不一致,网架结构的刚度主要受 杆件的数量及杆件本身的刚度;框架结构的刚度主 要与框架柱和框架梁的刚度有关;传力路径不一致, 网架结构的传力路径主要是通过上下弦杆传至下部 结构,框架结构主要是框架梁的荷载向框架柱传递。 本文以前文中的模型为研究对象,研究支座水 平刚度不断变化对网架杆件内力的影响。现通过改 变支座的水平刚度从 3 kN/mm~10 000 kN/mm 不断变 化,得到以下规律: (1)上弦杆从支座至跨中的杆件,压应力不断 增大,主要呈现压杆特性;随着支座水平刚度变化, 杆件的压应力变化不显著。 (2)腹杆位于支座处的应力最大,远离支座的 杆件应力不断降低;随着支座水平刚度变化,杆件 的应力变化也不显著。 (3)下弦杆主要呈拉杆特性,在支座附近几跨 后呈压杆特性;随着支座水平刚度变化,杆件应力 有着明显的变化;当支座水平刚度较小时,下弦杆 全部呈拉杆特性。 因此,本节主要支座水平刚度对下弦杆的内力 影响。下弦杆的应力随支座刚度变化曲线如图 1 所 示(其中跨中最大轴力为下弦杆跨中的最大拉力, 边跨中支座的最小轴力为下弦杆边跨中支座处的最 大压力),根据其应力变化曲线绘制出其斜率变化曲

1结构选型-网架

1结构选型-网架

不同,用于平面为矩形的建筑时,角部短
桁架对于与之相交的长桁架起着弹性支座 的作用,减小了长桁架的跨度,从而降低 了跨中弯矩。 两向正交斜放网架用于平面为长方形 的建筑时,可以看出,桁架的跨度并不因 建筑长边的增加而增大,桁架的最大跨度 保持一定值(短边的
2 倍) 与两向正交正放网架相比有空间刚度 大,用钢量省的优点。
网架结构是由许多杆件按一定规律连接组成的网状 空间杆系结构,具有三维受力特点,一般为高次超静定 的空间结构。
1
1.1 网架结构的特点、适用范围
网架的结构形式按外形可分为:平板网架和曲面网架
曲面网架
平板网架(网板)
2
特点: 网架结构中空间交汇的杆件,即为受力杆件,又互为支撑杆件,协 同工作。
网架结构整体性能好,稳定性好,空间刚度大,能有效承受非对称
30
(2)焊接空心球节点 两个半圆焊接而成。 适应性强,传力明确, 造型美观。适用于连接 任意方向的网架杆件。 但焊接量大,下螺栓孔,高强螺栓连 接,适应性强,传力明确且不用焊接、 安装速度快,但节点构造复杂,机加 工量大。
32
1.5 网架的支承方式与支座节点
再分式
28
1.4 网架的杆件与节点
1.4.1 网架的杆件
网架常采用圆钢管、角 钢、薄壁型钢作为杆件。
杆件的材料常用HPB235 钢、16Mn钢。
29
1.4.2 网架的节点
连接各方向的汇交杆件,传递杆件内力。
(1)钢板节点
节点刚度大,用钢量少,整体性好,
制作简单。但网架杆件采用钢管时,会 使节点构造复杂。
平板网架是无推力的空间结构,一般简支于支座。
1.5.1 网架的支承方式
(1)周边支承

网架结构 结构选型

网架结构 结构选型

结构构造对结构内力的影响

在两铰刚架结构中,为了减少横梁内部的弯矩,除可 在支座铰处设置水平拉杆外,还可把纵向外墙挂在刚架柱 的外肢处,利用墙身产生的力矩对刚架横梁起卸荷作用, 如同a所示。也可把铰支座设在柱轴线内侧,利用支座反力 对柱轴线的偏心矩对刚架横梁产生负弯矩,如图b所示。 以减少刚架横梁的跨中弯矩并从而减小横梁高度。
实腹式刚架的横梁高度一般可取跨度的1/12~1/20,当跨度大时,
梁高显然太大,为充分发挥材料作用,可在支座水平内设置拉 杆,并施加预应力对刚架横梁产生卸荷力矩及反拱,如图所示。 这时横梁高度可取宽度的1/30~1/40,并由拉杆承担了刚架支座 处的横向推力,对支座和基础都有利。
在刚架结构的梁柱连接转 角处,由于弯矩较大,且 应力集中,材料处于复杂 应力状态,应特别注意受 压翼缘的平面外稳定和腹 板的局部稳定。一般可做 成圆弧过滤并设置必要的 加劲肋,如图所示。
单层刚架结构的布置

单层刚架结构的布置十分灵活,可以是平行布置、 辐射状布置、扇形布置或以其他的方式排列布置,可 以根据建筑的具体功能及平面布局需要,灵活选用和 组合,形成风格多变的建筑造型。
刚架节点的连接构造

钢架结构的形式较多,其节点构造和连接形 式也多种多样,但其设计要点基本相同。设计时 既要使节点构造与计算简图一致,又要使制造、 运输、安装方便。这里仅对几个主要连接构造进 行介绍。
i柱1≠i柱2
刚架高跨比对结构内力的影响
门式刚架的高度与跨度之比,决定了刚架的基本 形式,也直接影响结构的受力状态。设想有一条悬索 在竖向均布荷载作用下,在平衡状态时,将形成一条 悬垂线即所谓的索线,这时悬索内仅有拉力。将索上 下倒置,即成为拱的作用,索内的拉力也变成为拱的 压力这条倒置的索线即为推力线。

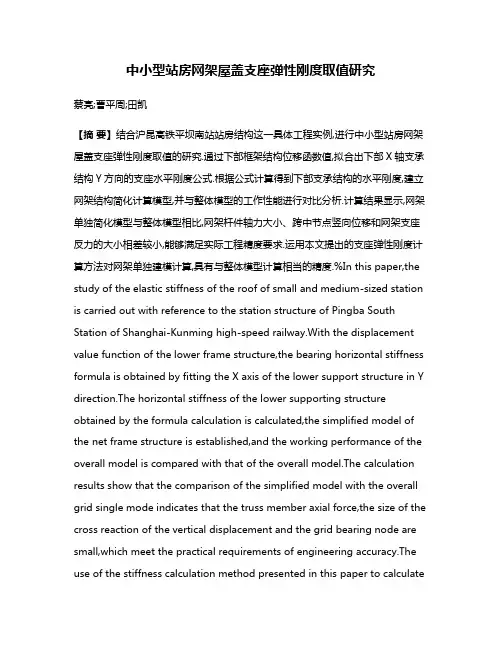

中小型站房网架屋盖支座弹性刚度取值研究
