中建安全标准化图册图集(上下全集)(全电子版)

• •
5、落地式脚手架基础 （一）
• • • • • • • • • • • • 说明 1、落地式外脚手架底座底面标高宜高于自然 地坪50mm。 2、落地式外脚手架地基部分应垫平夯实。 3、24米以下落地式外脚手架，在地基上沿外 脚手架长度方向铺设木枋；24米以上落地 式外脚手架，在地基上沿外脚手架长度方 向铺设50mm厚木脚手板。 4、落地式外脚手架必须设置纵横向扫地杆。 纵向扫地杆就采用直角扣件固定在距底座 上皮不大于200mm处的立杆上。横向扫地 杆亦就采用直用扣件固定在紧靠纵向扫地 杆下方的立杆上。
•
2、宽×高=550mm×800mm；采用铝塑 板制作，周边用30mm不锈钢包边。
• • • • •
说明： 1、悬挂于卸料平台正对主体的防护栏 杆内侧左边，面向楼内。 2、宽×高=550mm×800mm；采用铝塑 板制作，周边用30mm不锈钢包边。
• • • • •
说明： 1、悬挂于施工现场临边作业、高处作 业等区域。 2、宽×高=550mm×800mm；采用铝塑板 制作，周边采30mm不锈钢包边。
平平安安提示牌及其他图牌
B1、平平安安形象牌
• • • •
1、平平和安安是中国建筑推出的施工现场安全生产宣传形象大使。 2、他们将在安全理念、临边防护、机械防护、消防等场景中出现。 3、各现场在设置安全防护设施时，必须按本要求配套张挂平平和安安图牌。 4、平平和安安的图牌其形象、颜色、尺寸等必须按本要求制作。用料、悬挂方式各工地可因地制宜，但应牢固结 实，能周转使用。
•
• • •
3、水平防护 （主体施工阶段）
• • • • • 说明： 1、主体施工阶段，施工层、拆模层、脚手架第二层必须 满铺脚手板，脚手板离建筑物结构的距离满足规范 要求。 2、从第二层起，应每隔12米高设置一道硬质隔断防护， 并在其中间部位张挂水平安全网。 3、脚手板铺设时严禁出现探头板，脚手板端头应用 φ4mm镀锌铁丝固定在小横杆上。 4、拉结点的杆件及扣件涂刷红色油漆。并在拉结点附近 悬挂5号提示牌。提示牌每隔30米设置一处，每层每面不 少于2处。
场大门口左侧或并列于七图一牌之后。
危险性较大工程危险责任牌
• • 说明： 1、施工现场危险性较大分部分项工程 实施时，必须 挂“安全责任公示牌”。公示牌悬挂于工程施工部位 便于公示处。 2、工程名称指危险性较大的分部分项工程的名称。 工程负责人指本分部分项工程实施的主要负责人。方 案编制人和方案审批人指本分部分项工程专项施工方 案的编制人和审批人。检查验收负责人指负责组织本 分部分项工程验收及日常监督检查 的负责人。 3、公示牌应公示各负责人的姓名及照 片。 4、安全技术要求简明扼要，突出重点，并应有相应 的应急处置措施。 5、公示牌制作尺寸可参考右图（单位： mm）。可 采用镀锌钢板、PVC板或铝塑板制作，不锈钢包边， 面层采用户外车贴。
B3、 其他警示标识牌
危险因素公示牌
• 说明：
•
1、本公示牌中所涉及的危险源主要指《危险性较大 的分部分项工程安全 管理办法》（住建部建质
[2009]87 号）中所规定的一些危险源，还包 括项目
经理部认定需要公示的其它危险源。 • 2、公示周期可以是日、周、旬、月， 但最长不得超 过月。 • 3、危险源公示牌可设置在办公区、生活区、施工现
6、悬挑式脚手架底座
• • 说明： 1、悬挑脚手架搭设前．必须编制专项 施工方案，方案必须包含最挑粱平面 定位布置图。 2、悬挑脚手絮的悬挑粱必须选用不小 于1 6号 的工字钢。楼层预埋Φ 20U型 环，不得使用螺纹钢，具体型号必须 经过设计计算确定。 3、落于结构上的锚固段应是悬挑段的 1.5倍．且必须采取两道锚固，每道悬 挑粱均应加设斜拉钢丝绳，架体分段 悬挑高度不大于20m。 4、脚手架底却应按规范要求沿纵横方 向设置扫地杆，悬挑粱上表面应加焊 钢筋以固定立杆，在横杆上方沿脚手 架长度方向铺设木枋，井满铺模板进 行防护。 5、脚手架底部立杆内侧应设200mm高 踢脚板。 6、杆件搭设及防护同前述落地式外架。
第三篇
施 安
工 全
现 防
场 护
xxxxxx建筑工程有限公司
C1、色彩管理

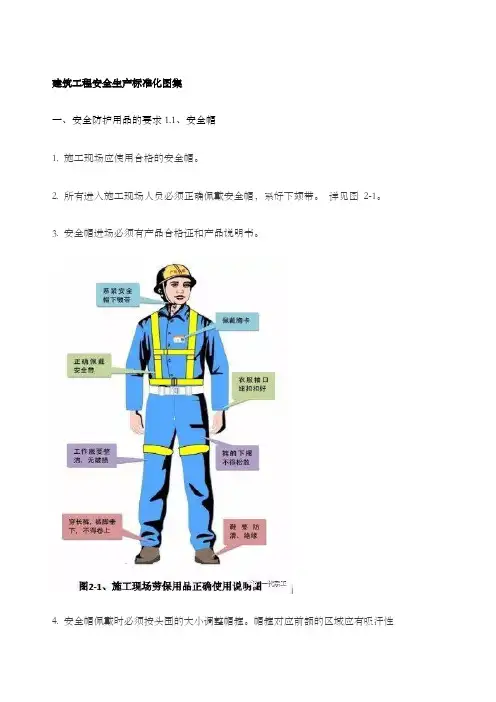

1、安全帽的佩戴
说明： 1、安全帽正中粘贴3×3厘米不干胶中建标， 两边要同时有编号。 2、安全帽颜色分为四种：红、白、黄、蓝； 红色为上级领导和外来检查人员以及项目安 全员使用；白色为普通管理人员使用；黄色 为工人使用；蓝色为特殊工种使用。 3、为便于施工现场管理，在安全帽边缘进 行编号。项目部管理人员：编号为（AXXX），施工一队编号为“B-XXX”，施工二 队编号为“C-XXX”，水电队编号为“SXXX”，钢结构编号为“G-XXX”，特种工编 号为“Ｔ-XXX”。
•
2、宽×高=550mm×800mm；采用铝塑 板制作，周边用30mm不锈钢包边。
• • • • •
说明：
1、设置临时支架，固定于埋地电缆沿 线的地面上，每50米设置一处。 2、宽×高=550mm×800mm；采用铝塑板 制作，周边用30mm不锈钢包边。
• • •
说明： 1、悬挂于钢筋、木工加工作业区、搅 拌设备等处。
•
•
2、宽×高=550mm×800mm；采用铝塑板
制作，周边用30mm不锈钢包边。
• • • •
说明： 1、悬挂于消防器材集中点的右侧。 2、宽×高=550mm×800mm；采用铝塑板 制作，周边用30mm不锈钢包边。
• • • • •
说明：
1、悬挂于施工现场大模板堆放区围挡 栏杆上，每面至少一处。 2、宽×高=550mm×800mm；采用铝塑板 制作，周边用30mm不锈钢包边。
• •
转角部位悬挑脚手架做法实例
悬挑架首层防护密封
外架连墙件的设置
7、附着式升降脚手架 （一）
• • 说明： 1．附着式升降脚手架工程应按照建设部《建筑施工 附着式升降脚手架管理暂行规定》(建建[2000]230号) 的通知要求执行。 2．必须使用通过省级以上建设行政主管部门组织鉴 定通过的产品，并由具有相应资质的单位实施。安装 前，安装单位应请不少于5名专家组成的专家组对整 体提升脚手架的没计方案进行沦证。 3．整体提升脚手架安装后，安装单位应进行自检。 工程项目的建设单位代表、总监、施工单位和安装单 位的技术负责人组成验收组，共同进行验收、签字， 出具验收意见。 4．经过项目建设各方的共同验收合格，并按规定办 理登记使用手续后方可使用。 5．每次升降前后，施工单位、安装单位、监理单位 必须对安全装置、保险设施、提升系统进行全面检查， 符合要求并履行签字手续后，方可作业使用。 6．附着式升降脚手架安装后应经法定检测部门检测 合格颁发合格证书后方可使用。
• • •
2、剪刀撑和斜向支撑
• • 说明： 1、高度在24m以下的脚手架，必须在外 侧立面的两端各设置一道剪刀撑，并应由 底至顶连续设置。中间 各道剪刀撑之间 的距离不大于 15m。每道剪刀撑宽度不 小于4跨，并不小于6m。斜杆与地面的倾 角宜 在45-60度之间。 2、高度在24m以上的双排脚手架应在 外侧立面整个长度和高度上连续设置剪刀 撑。 3、一字型、开口型双排架两断口必须 设置横向斜撑；24米以上架体在架体拐 角处及中间每六跨设置一道搭接斜撑。 4、剪刀撑斜杆的接长必须采用搭接， 搭 接长度不小于1m，且不少于三个扣件紧 固。
• • • • •
说明： 1、悬挂于施工现场楼层临边、窗口边、 作业层等处，面向结构内。 2、宽×高=550mm×800mm；采用铝塑板 制作，周边用30mm不锈钢包边。
•
说明：
• • •
1、悬挂于吊篮内醒目位置。 2、宽×高=550mm×800mm；采用铝塑板 制作，周边用30mm不锈钢包边。
落地式脚手架基础 （二）
• • 说明： 1、落地式外脚手架地基部 分应垫平夯实，在地基上 沿外脚手架长度方向设置
5cm厚木脚手板。
• 2、落地式外脚手架必须设 置纵横扫地杆。纵向扫地 杆就采用直角扣件固定在 距底座上皮不大于200mm
处的ห้องสมุดไป่ตู้杆上。横向扫地杆
亦就采用直角扣件固定在 紧靠纵向扫地杆下方的立 杆上。
B2、平平安安提示牌
• •
说明： 1、设置方式：施工现场如果 设置广告（宣传）牌，则安全 理念牌与广告（宣传）牌同 步设置，放置在首位，与广告 （宣传）牌尺寸一致；现场不 设置广告（宣传）牌，安全理 念牌可单独设置在大门口、安 全教育（喊话）场 地边或办 公区。
•
2、安全理念牌最小尺寸：宽 × 高=3000mm×2000mm。
• • • • • • •
说明：
1、悬挂于施工现场施工升降机梯笼周 边防护栏杆上、安全通道口、外脚 手架首层周边外侧等处。脚手架首 层每隔30米一处，每面不少于2处。 2、宽×高=550mm×800mm；采用铝塑板 制作，周边用30mm不锈钢包边。
• •
说明： 1、悬挂于外脚手架内侧，面向结构主
•
• • •
体，每隔30米一处，每层每面至少
两处。 2、宽×高=550mm×800mm；采用铝塑板 制作，周边用30mm不锈钢包边。
• • • •
说明：
1、悬挂于安全通道和斜道入口处。 2、宽×高=550mm×800mm；采用铝塑板 制作，周边用30mm不锈钢包边。
•
说明：
•
1、悬挂于库房、木工模板加工区、易燃 易爆物品存放区、装饰装修作业 区等。
• • •
说明： 1、悬挂于施工现场大门口右侧。 2、宽×高=550mm×800mm；采用铝塑
•
板制作，周边用30mm不锈钢包边。
•
说明：
•
1、悬挂于施工现场高大设备底部、外脚手架 底部等部位。脚手架每面至少一个。
•
2、宽×高=550mm×800mm；采用铝塑板 制作，周边用30mm不锈钢包边。
