最新电子测量实验报告

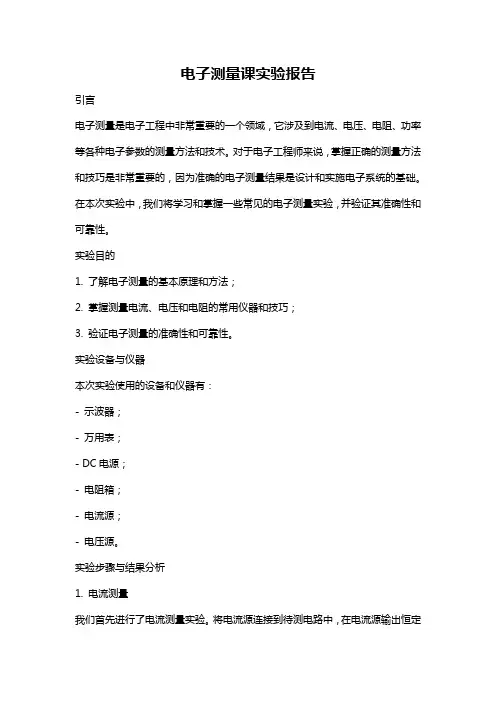

电子测量课实验报告
电子测量课实验报告引言电子测量是电子工程中非常重要的一个领域，它涉及到电流、电压、电阻、功率等各种电子参数的测量方法和技术。
对于电子工程师来说，掌握正确的测量方法和技巧是非常重要的，因为准确的电子测量结果是设计和实施电子系统的基础。
在本次实验中，我们将学习和掌握一些常见的电子测量实验，并验证其准确性和可靠性。
实验目的1. 了解电子测量的基本原理和方法；2. 掌握测量电流、电压和电阻的常用仪器和技巧；3. 验证电子测量的准确性和可靠性。
实验设备与仪器本次实验使用的设备和仪器有：- 示波器；- 万用表；- DC电源；- 电阻箱；- 电流源；- 电压源。
实验步骤与结果分析1. 电流测量我们首先进行了电流测量实验。
将电流源连接到待测电路中，在电流源输出恒定电流的情况下，使用万用表测量电流值。
根据测得的电流值和实际电流源输出的电流值进行对比分析，验证测量结果的准确性。
2. 电压测量接下来进行了电压测量实验。
将电压源连接到待测电路中，在电压源输出恒定电压的情况下，使用示波器和万用表分别测量电压波形和电压值。
通过比较示波器和万用表测量的电压波形和电压值，验证不同测量方法的可靠性和一致性。
3. 电阻测量最后进行了电阻测量实验。
通过使用电阻箱连接待测电阻，并使用万用表测量电阻值。
将测得的电阻值与实际电阻箱设置的电阻值进行比较，验证测量结果的准确性和精度。
结论通过本次实验，我们学习和掌握了一些常见的电子测量方法和技巧，并验证了测量结果的准确性和可靠性。
电子测量对于电子工程师来说是非常重要的，它为我们提供了准确的电子系统设计和实施的基础。
在今后的学习和工作中，我们将运用所学的电子测量知识，准确地测量和分析各种电子参数，为电子系统的设计和优化提供支持和指导。

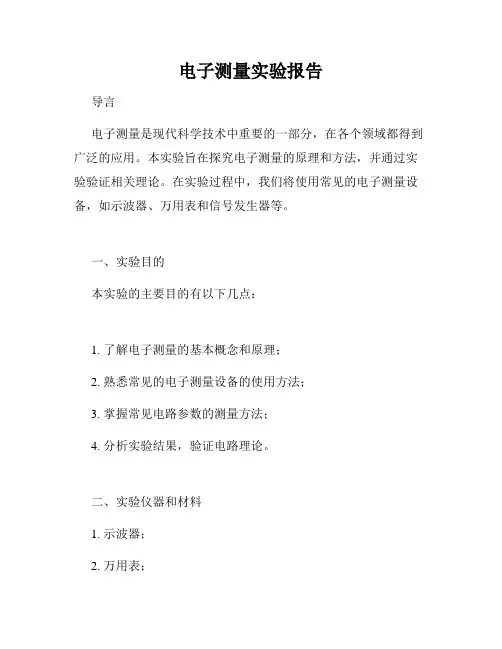

电子测量实验报告
电子测量实验报告导言电子测量是现代科学技术中重要的一部分，在各个领域都得到广泛的应用。
本实验旨在探究电子测量的原理和方法，并通过实验验证相关理论。
在实验过程中，我们将使用常见的电子测量设备，如示波器、万用表和信号发生器等。
一、实验目的本实验的主要目的有以下几点：1. 了解电子测量的基本概念和原理；2. 熟悉常见的电子测量设备的使用方法；3. 掌握常见电路参数的测量方法；4. 分析实验结果，验证电路理论。
二、实验仪器和材料1. 示波器；2. 万用表；3. 信号发生器；4. 电阻、电容和电感等被测元件；5. 接线板和导线等。
三、实验步骤与结果分析1. 测量直流电阻（描述实验步骤，记录实验数据，分析实验结果）2. 测量交流电阻（描述实验步骤，记录实验数据，分析实验结果）3. 测量直流电压和直流电流（描述实验步骤，记录实验数据，分析实验结果）4. 测量交流电压和交流电流（描述实验步骤，记录实验数据，分析实验结果）5. 测量电容和电感（描述实验步骤，记录实验数据，分析实验结果）6. 测量瞬态响应（描述实验步骤，记录实验数据，分析实验结果）四、实验结果与讨论通过以上实验，我们得到了一系列测量结果，并进行了分析。
在测量直流电阻和交流电阻时，我们发现...而在测量直流电压和直流电流时，我们观察到...此外，在测量电容和电感时，我们得到了...最后，在测量瞬态响应时，我们发现...这些实验结果反映了电子测量的准确性和可靠性。
通过与理论值的对比，我们可以验证电路理论的正确性。
同时，我们还了解到不同测量设备的使用方法与注意事项，使我们在实际工作中更加熟练地操作这些设备。
然而，我们在实验过程中也遇到了一些挑战。
例如，测量过程中产生的噪音和干扰可能会对测量结果产生影响；测量设备的精度和分辨率也可能会引入误差。
因此，在实际工程应用中，我们需要综合考虑这些因素，并采取相应的措施以提高测量的精度和可靠性。
五、总结与展望通过本次实验，我们深入了解了电子测量的原理和方法，并通过实际操作验证了相关理论。
电子测量实验报告

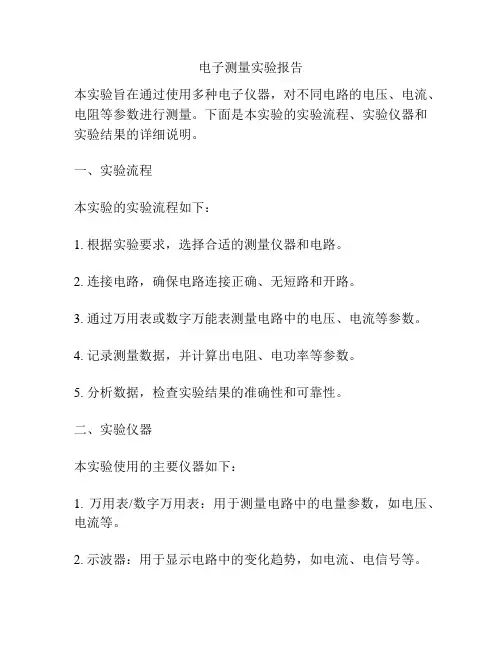

电子测量实验报告
本实验旨在通过使用多种电子仪器，对不同电路的电压、电流、电阻等参数进行测量。
下面是本实验的实验流程、实验仪器和实验结果的详细说明。
一、实验流程
本实验的实验流程如下：
1. 根据实验要求，选择合适的测量仪器和电路。
2. 连接电路，确保电路连接正确、无短路和开路。
3. 通过万用表或数字万能表测量电路中的电压、电流等参数。
4. 记录测量数据，并计算出电阻、电功率等参数。
5. 分析数据，检查实验结果的准确性和可靠性。
二、实验仪器
本实验使用的主要仪器如下：
1. 万用表/数字万用表：用于测量电路中的电量参数，如电压、电流等。
2. 示波器：用于显示电路中的变化趋势，如电流、电信号等。
3. 电源：提供电路所需的电能。
4. 电阻箱：用于产生不同的电阻值以调整电路。
三、实验结果
本实验通过测量不同电路中的电量参数，得出以下结果：
1. 测量直流电路中的电压、电流、电阻等参数。
2. 测量交流电路中的电压、电流、电容等参数。
3. 测量滤波电路中的电压、电流、电容等参数。
通过对以上数据的分析，可以得到每个电路的理论计算值和实验测量值的比较，从而评估实验结果的准确性和可靠性。
四、实验总结
本实验通过使用多种电子仪器，对不同电路的电量参数进行测量，加深了对电子学原理的理解。
在实验过程中，我们注意到仪器的使用方法和电路的连接方式对实验结果的影响，提高了我们的实验技能和注意力。
最终，我们得到了准确可靠的实验结果，为我们的学习和应用奠定了基础。
电子测量实验报告_电阻

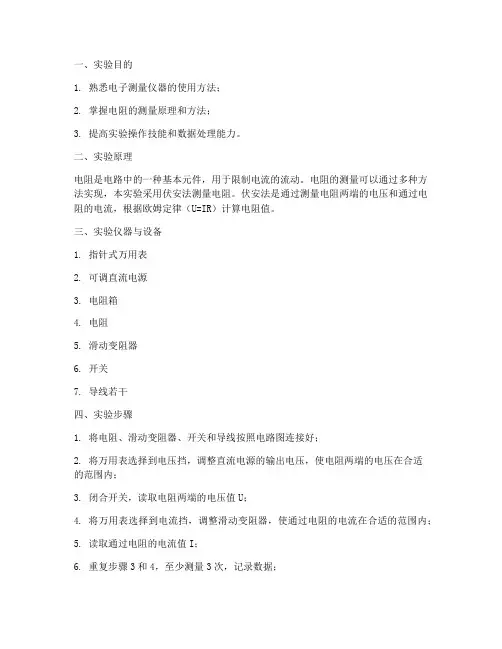

一、实验目的1. 熟悉电子测量仪器的使用方法；2. 掌握电阻的测量原理和方法；3. 提高实验操作技能和数据处理能力。
二、实验原理电阻是电路中的一种基本元件，用于限制电流的流动。
电阻的测量可以通过多种方法实现，本实验采用伏安法测量电阻。
伏安法是通过测量电阻两端的电压和通过电阻的电流，根据欧姆定律（U=IR）计算电阻值。
三、实验仪器与设备1. 指针式万用表2. 可调直流电源3. 电阻箱4. 电阻5. 滑动变阻器6. 开关7. 导线若干四、实验步骤1. 将电阻、滑动变阻器、开关和导线按照电路图连接好；2. 将万用表选择到电压挡，调整直流电源的输出电压，使电阻两端的电压在合适的范围内；3. 闭合开关，读取电阻两端的电压值U；4. 将万用表选择到电流挡，调整滑动变阻器，使通过电阻的电流在合适的范围内；5. 读取通过电阻的电流值I；6. 重复步骤3和4，至少测量3次，记录数据；7. 根据欧姆定律，计算电阻的平均值。
五、实验数据及处理1. 电压U（V）：1.23、1.25、1.272. 电流I（A）：0.25、0.26、0.273. 电阻R（Ω）=U/I- 第一次测量：R1 = 1.23V / 0.25A = 4.92Ω- 第二次测量：R2 = 1.25V / 0.26A = 4.81Ω- 第三次测量：R3 = 1.27V / 0.27A = 4.71Ω4. 电阻平均值：R = (R1 + R2 + R3) / 3 = 4.83Ω六、实验结果与分析通过实验测量，得到电阻的平均值为4.83Ω。
实验结果表明，伏安法可以有效地测量电阻值。
在实验过程中，电压和电流的测量值存在一定的误差，这是由于测量仪器的精度和实验操作的不准确性所导致的。
为了提高测量精度，可以采取以下措施：1. 使用高精度的万用表和直流电源；2. 仔细操作，确保电路连接正确；3. 多次测量取平均值，以减小误差。
七、实验总结本次实验通过伏安法测量电阻，掌握了电阻的测量原理和方法，提高了实验操作技能和数据处理能力。
测量电子元件实验报告
一、实验目的本次实验旨在让学生掌握电子元件的测量方法，熟悉常用电子元件的特性，提高学生在电子电路设计、制作与调试中的实际操作能力。
二、实验原理电子元件的测量方法主要有直接测量和间接测量两种。
直接测量是指使用仪器直接测量元件的物理量，如电阻、电容、电感等；间接测量是指通过测量电路中的其他物理量，间接推算出元件的参数，如测量电路中的电流、电压等。
三、实验仪器与材料1. 仪器：数字万用表、稳压电源、信号发生器、示波器、电阻箱、电容箱、电感箱等。
2. 材料：电阻、电容、电感、二极管、三极管、集成电路等常用电子元件。
四、实验步骤1. 电阻的测量（1）使用数字万用表设置在电阻测量挡，将红表笔和黑表笔分别连接到电阻两端。
（2）观察万用表显示的电阻值，即为所测电阻的阻值。
2. 电容的测量（1）使用数字万用表设置在电容测量挡，将红表笔和黑表笔分别连接到电容两端。
（2）观察万用表显示的电容值，即为所测电容的电容值。
3. 电感的测量（1）使用数字万用表设置在电感测量挡，将红表笔和黑表笔分别连接到电感两端。
（2）观察万用表显示的电感值，即为所测电感的电感值。
4. 二极管的测量（1）使用数字万用表设置在二极管测量挡，将红表笔和黑表笔分别连接到二极管的两端。
（2）观察万用表显示的电压值，正值表示二极管导通，负值表示二极管截止。
5. 三极管的测量（1）使用数字万用表设置在二极管测量挡，将红表笔和黑表笔分别连接到三极管的基极和发射极。
（2）观察万用表显示的电压值，正值表示三极管导通，负值表示三极管截止。
6. 集成电路的测量（1）使用数字万用表设置在二极管测量挡，将红表笔和黑表笔分别连接到集成电路的相应引脚。
（2）观察万用表显示的电压值，根据集成电路的规格书，判断集成电路是否正常工作。
五、实验结果与分析1. 电阻的测量结果与分析实验中测量了不同阻值的电阻，测量值与标称值基本一致，说明测量方法正确。
2. 电容的测量结果与分析实验中测量了不同电容值的电容，测量值与标称值基本一致，说明测量方法正确。
实训电子测量仪器实验报告

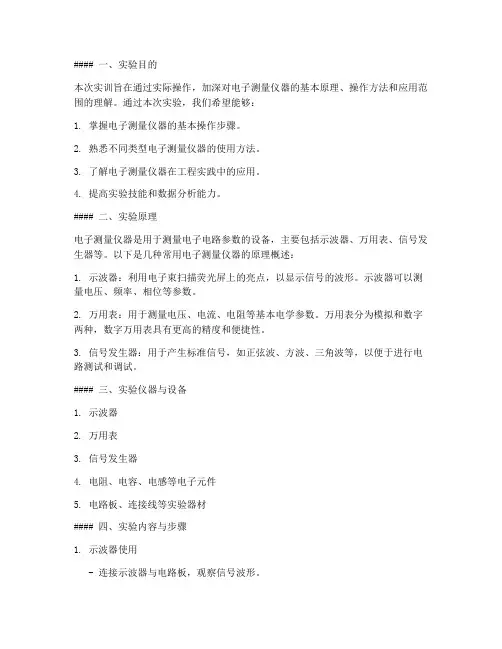

#### 一、实验目的本次实训旨在通过实际操作，加深对电子测量仪器的基本原理、操作方法和应用范围的理解。
通过本次实验，我们希望能够：1. 掌握电子测量仪器的基本操作步骤。
2. 熟悉不同类型电子测量仪器的使用方法。
3. 了解电子测量仪器在工程实践中的应用。
4. 提高实验技能和数据分析能力。
#### 二、实验原理电子测量仪器是用于测量电子电路参数的设备，主要包括示波器、万用表、信号发生器等。
以下是几种常用电子测量仪器的原理概述：1. 示波器：利用电子束扫描荧光屏上的亮点，以显示信号的波形。
示波器可以测量电压、频率、相位等参数。
2. 万用表：用于测量电压、电流、电阻等基本电学参数。
万用表分为模拟和数字两种，数字万用表具有更高的精度和便捷性。
3. 信号发生器：用于产生标准信号，如正弦波、方波、三角波等，以便于进行电路测试和调试。
#### 三、实验仪器与设备1. 示波器2. 万用表3. 信号发生器4. 电阻、电容、电感等电子元件5. 电路板、连接线等实验器材#### 四、实验内容与步骤1. 示波器使用- 连接示波器与电路板，观察信号波形。
- 测量信号的电压、频率、相位等参数。
- 比较不同信号波形的特点。
2. 万用表使用- 使用万用表测量电阻、电容、电压、电流等参数。
- 比较模拟和数字万用表的测量结果。
- 分析测量误差。
3. 信号发生器使用- 使用信号发生器产生不同类型的信号。
- 将信号输入电路，观察电路响应。
- 分析信号对电路的影响。
4. 综合实验- 设计一个简单的电子电路，使用示波器、万用表、信号发生器等仪器进行测试和调试。
- 分析实验结果，优化电路设计。
#### 五、实验数据与结果分析1. 示波器测量结果- 信号A：频率为1kHz，电压峰峰值为5V。
- 信号B：频率为2kHz，电压峰峰值为10V。
2. 万用表测量结果- 电阻R1：100Ω，测量误差为±5%。
- 电容C1：1000μF，测量误差为±10%。
电子测量 实验报告
电子测量实验报告实验报告：电子测量引言：电子测量是电子学中非常重要的一部分，通过电子测量，可以对电流、电压、电阻、电感、电容和功率等参数进行准确的测量和分析。
本实验旨在通过实际操作，了解并掌握一些基本的电子测量方法和仪器的使用。
实验目的：1. 了解常见的电子测量仪器，例如数字万用表、示波器和信号发生器等。
2. 掌握测量直流电流、直流电压、交流电压、交流电流、电阻、电容和电感的方法和技巧。
3. 学习使用示波器测量电压、频率和相位差等信号参数。
实验步骤和结果：1. 实验一：测量直流电流和直流电压a. 将数字万用表的选择旋钮拨到直流电流测量档位，并连接正确的电路。
b. 通过电源控制直流电流的大小，观察数字万用表的读数并记录。
c. 将数字万用表的选择旋钮拨到直流电压测量档位，连接正确的电路并测量直流电压。
2. 实验二：测量交流电压和交流电流a. 使用示波器测量交流电压和交流电流。
b. 设置示波器的时间和幅度尺度，观察波形，并测量其峰值和有效值。
3. 实验三：测量电阻、电容和电感a. 使用数字万用表测量电阻，并计算真值和误差。
b. 使用数字万用表测量电容，并记录相应的读数。
c. 使用示波器和信号发生器测量电感的感抗和品质因数。
讨论与分析：通过以上实验，我们可以得到以下的结论和分析：1. 电子测量仪器的使用：通过实验，我们了解了常见的电子测量仪器的使用方法，例如数字万用表、示波器和信号发生器。
这些仪器能够提供准确的测量结果，为电子工程师的工作提供了很大的帮助。
2. 直流电流和直流电压的测量：通过实验一，我们学会了使用数字万用表来测量直流电流和直流电压。
我们可以通过调节电源的电压和连接正确的电路来测量不同的电流和电压值。
3. 交流电压和交流电流的测量：实验二中，我们使用示波器来测量交流电压和交流电流。
通过观察波形，并测量其峰值和有效值，我们可以了解信号的振幅和频率等特性。
4. 电阻、电容和电感的测量：实验三中，我们使用数字万用表测量电阻和电容，并计算出真值和误差。
电子测量技术实验报告
实验一：示波器的一般应用一、实验目的：了解通用电子示波工器工作原理的基础上，学会正确使用示波器测量各种电参数的方法。
二、实验仪器：1、函数信号发生器，SG1646，1台；2、双踪示波器，型号CA8000系列，数量1台。
三、实验原理在时域信号测量中，电子示波器无疑是最具代表性的典型测量仪器。
它可以精确复现作为时间函数的电压波形（横轴为时间轴，纵轴为幅度轴），不仅可以观察相对于时间的连续信号，也可以观察某一时刻的瞬间信号，这是电压表所做不到的。
我们不仅可以从示波器上观察电压的波形，也可以读出电压信号的幅度、频率及相位等参数。
电子示波器是利用随电信号的变化而偏转的电子束不断轰击荧光屏而显示波形的，如果在示波管的X偏转板（水平偏转板）上加一随时间作线性变化的时基信号，在Y偏转板（垂直偏转板）加上要观测的电信号，示波器的荧光屏上便能显示出所要观测的电信号的时间波形。
若水平偏转板上无扫描信号，则从荧光屏上什么也看不见或只能看到一条垂直的直线。
因此，只有当X偏转板加上锯齿电压后才有可能将波形展开，看到信号的时间波形。
一般说来，Y偏转板上所加的待观测信号的周期与X偏转板上所加的扫描锯齿电压的周期是不相同的，也不一定是整数倍，因而每次扫描的起点对待观测信号来说将不固定，则显示波形便会不断向左或向右移动，波形将一片模糊。
这就有一个同步问题，即怎样使每次扫描都在待观测信号不同周期的相同相位点开始。
近代电子示波器通常是采用等待触发扫描的工作方式来实现同步的。
只要选择不同的触发电平和极性，扫描便可稳定在待观测信号的某一相应相位点开始，从而使显示波形稳定、清晰。
在现代电子示波器中，为了便于同时观测两个信号（如比较两个信号的相位关系），采用了双踪显示的办法，即在荧光屏上可以同时有两条光迹出现，这样，两个待测的信号便可同时显示在荧光屏上，双踪显示时，有交替、断续两种工作方式。
交替、断续工作时，扫描电压均为一种，只是把显示时间进行了相应的划分而已。
入门电子测量实验报告
入门电子测量实验报告一、引言本实验旨在帮助初学者了解电子测量的基本原理和操作方法。
通过本实验，我们将学习如何使用示波器、万用表和信号发生器等仪器进行电子测量，并且熟悉常用电子元件的测试方法。
二、实验仪器和元件本次实验使用的仪器包括：1. 示波器：用于检测电压波形和频率。
2. 万用表：用于测量电压、电流和电阻等。
3. 信号发生器：用于产生特定频率和幅度的信号。
4. 电阻、电容和电感等常用电子元件。
三、实验步骤及结果1. 使用示波器测量电压波形步骤1. 连接信号源（信号发生器）的输出端和示波器的输入端。
2. 在信号发生器上设置一个合适的频率和振幅。
3. 打开示波器，在示波器上选择AC耦合模式。
4. 调整示波器的时间基准，使得波形显示清晰且不失真。
5. 观察示波器上波形的变化。
结果通过示波器观察到了不同频率和振幅的电压波形，了解了正弦波、方波和脉冲波等不同类型的波形特征。
2. 使用万用表测量电压、电流和电阻步骤1. 将万用表调整到合适的测量范围。
2. 连接测量对象（电源、电路等）和万用表。
3. 测量电压：将万用表的测量端口连接到待测电压的两个端点上，读取显示结果。
4. 测量电流：将万用表的测量端口连接到待测电流的路径上，读取显示结果。
5. 测量电阻：将万用表的测量端口连接到待测电阻的两端，读取显示结果。
结果通过万用表测量了不同电源的电压、不同电路中的电流以及不同电阻的电阻值。
了解了万用表的使用方法和测量原理。
3. 使用信号发生器产生特定信号步骤1. 连接信号发生器的输出端和示波器的输入端。
2. 打开信号发生器，在信号发生器上设置一个特定的频率和振幅。
3. 打开示波器，调整示波器的时间基准。
4. 观察示波器上波形的变化。
结果通过信号发生器产生了特定的频率和振幅的信号，并通过示波器观察到了相应的波形。
进一步了解了信号发生器的使用方法和信号发生的原理。
四、实验总结通过本次实验，我学习到了电子测量的基本原理和操作方法，熟悉了示波器、万用表和信号发生器等仪器的使用。
电子测量实验报告
黄淮学院电子科学与工程系 电子测量技术课程基础性实验报告实验名称 秒脉冲信号发生器实验时间 年 月 日学生姓名实验地点 同组人员专业班级电技1101班一、实验目的1. 熟悉用石英晶体和CMOS 反相器构成多谐振荡器的电路。
2. 熟悉用分频器获得秒信号的方法。
二、实验主要仪器设备和材料1. 实验仪器直流稳压电源×1、双踪示波器×1、万用电表×1、IC3 16脚插座×1、IC2 14脚插座×1、BX05模块（含有1C 、2C 、R 和石英晶体）。
2. 实验器件 CD4060、CD4013三、实验内容图4-1 秒脉冲信号发生器电路图4-2图4-1所示为秒脉冲信号发生器电路，石英晶体的固有频率为32.768kHz ，4060为十四级二进制计数/分频/振荡器，其内部有1G 、2G 二个反相器和14级二进制计数器，电阻R 连在1G 两端，用来确定1G 静态为电压传输特性中点Q ，使1G 有较大放大倍数，如图4-2所示。
当接上电源后，石英晶体与电容1C 、2C 组成振荡回路，从噪声中选出32.768kHz 正弦信号，通过2C 输入到1G 门的I u ，经1G 放大后得到O u 获得很大削顶信号。
经2G 反相器整形，从O Φ得到32.768kHz 方波，再经14级二进制分频获得频率为32.768×1432/10=32.768×310/16384=2Hz 信号再由D 触发器组成T '触发器为二分频电路，即在Q 端获得频率为1Hz 的方波信号，这即为周期为1S 的秒信号。
为防止小电容连线受分布电影响，故将1C 、2C 、R 、石英晶体等制作于BX05模块内，使连线缩短。
四、实验步骤1. 在不接电源情况下，按图4-1所示电路进行连接、要求BX05模块与4060器件连线，尽可能短。
或用屏蔽线（如图4-1所示）。
2. 将直流稳压电源调节到+5V ，关闭电源后，将各器件电源端与稳压电源相连。
实验报告电子测量
一、实验目的1. 熟悉电子测量仪器的基本原理和使用方法。
2. 掌握常用电子测量仪器的操作技巧。
3. 提高电子测量实验技能，培养严谨的科学态度。
二、实验原理电子测量是指利用电子技术和电子仪器对各种物理量进行测量。
本实验主要涉及以下测量原理：1. 电压测量：利用电压表直接测量电路中的电压值。
2. 电流测量：利用电流表直接测量电路中的电流值。
3. 电阻测量：利用欧姆定律，通过测量电压和电流，计算出电阻值。
4. 频率测量：利用频率计测量信号源的频率值。
5. 信号发生器：产生各种频率、幅度和波形的标准信号。
三、实验仪器1. 双踪示波器2. 数字万用表3. 欧姆表4. 频率计5. 信号发生器6. 滑动变阻器7. 电容8. 电感9. 电源四、实验内容1. 示波器使用方法（1）观察正弦波（2）观察矩形波（3）观察三角波（4）观察李萨如图形2. 电压测量（1）测量直流电压（2）测量交流电压3. 电流测量（1）测量直流电流（2）测量交流电流4. 电阻测量（1）测量固定电阻（2）测量可变电阻5. 频率测量（1）测量正弦波频率（2）测量矩形波频率6. 信号发生器使用（1）产生正弦波（2）产生矩形波（3）产生三角波五、实验步骤1. 示波器使用方法（1）打开示波器电源，调整亮度、对比度等参数。
（2）将示波器探头连接到待测电路，调整探头衰减倍数。
（3）观察波形，调整示波器参数，使波形清晰可见。
2. 电压测量（1）将电压表的正极探头连接到电路中待测电压点，负极探头接地。
（2）选择合适的量程，读取电压值。
3. 电流测量（1）将电流表串联接入电路中待测电流点。
（2）选择合适的量程，读取电流值。
4. 电阻测量（1）将待测电阻接入电路。
（2）选择合适的量程，读取电阻值。
5. 频率测量（1）将频率计探头连接到待测信号源。
（2）选择合适的量程，读取频率值。
6. 信号发生器使用（1）将信号发生器输出端连接到待测电路。
（2）调整信号发生器参数，产生所需波形。
电子测量实验报告
电子测量实验报告本实验主要涉及到电阻、电位差、电流等电学知识。
通过使用电流表、电压表、万用表等实验仪器，测量不同电路中的电流、电压和电阻等参数，并分析实验结果。
一、实验内容1.测量电路中电流的方法。
二、实验原理1.欧姆定律：电流和电势差成比例，电流与电压之比为电阻。
2.闭合电路中各点电势差和为0。
3.串联电路中电阻之和为总电阻，并联电路中电阻之倒数之和为总电阻的倒数。
三、实验步骤（2）保持电流表的接线不变，改变电路的元件，比较不同元件的电流大小。
（3）测量串、并联电路中各元件的电流大小，并与理论值进行比较。
（1）使用电压表测量电路中的电位差。
四、实验数据电路1（串联电路）：R1=100Ω，R2=200Ω，R3=300Ω，U=12V。
| R | 电流 | 理论值 || 100Ω | 0.06A | 0.06A |总电流为0.11A，理论值为0.11A。
电路1（单个电源）：U1=1.5V，U2=3.0V，U3=4.5V。
| U1 | 1.47V | 1.5V |电路1（测量单个电阻）：R=100Ω。
测量值为99.9Ω。
测量值为600.1Ω，理论值为600Ω。
等效电路的电阻值为599.9Ω，实验值为600.1Ω。
五、实验结果与分析从实验数据可以看出，串联电路中各元件的电流随电阻大小的变化而变化，电路总电流等于各元件电流之和。
而并联电路中各元件的电流与电阻大小呈反比例关系，总电流等于各元件电流之和。
由数据对比可得，实验值与理论值较接近，误差较小，说明实验结果比较准确。
六、实验结论。
电子测量实验报告
电子测量实验报告电子测量实验报告引言：电子测量是电子工程领域中至关重要的一环，它涵盖了各种测量技术和仪器的应用。
在本次实验中，我们将探索电子测量的原理和方法，并通过实际操作来验证这些理论。
一、实验目的本次实验的目的是通过测量电阻、电容和电感等元件的参数，加深对电子测量原理的理解，并掌握相应的测量方法和技巧。
二、实验仪器和材料1. 电源：提供电流和电压源。
2. 万用表：用于测量电阻、电压和电流等参数。
3. 电阻箱：用于调节不同阻值的电阻。
4. 电容箱：用于调节不同容值的电容。
5. 电感箱：用于调节不同感值的电感。
6. 示波器：用于观察电压和电流的波形。
三、实验步骤1. 电阻测量：a. 将电阻箱的阻值调节到一个已知值，例如100欧姆。
b. 将电阻箱与万用表相连，选择电阻测量档位，记录测量结果。
c. 重复以上步骤，测量不同阻值的电阻。
2. 电容测量：a. 将电容箱的容值调节到一个已知值，例如10微法。
b. 将电容箱与万用表相连，选择电容测量档位，记录测量结果。
c. 重复以上步骤，测量不同容值的电容。
3. 电感测量：a. 将电感箱的感值调节到一个已知值，例如100毫亨。
b. 将电感箱与万用表相连，选择电感测量档位，记录测量结果。
c. 重复以上步骤，测量不同感值的电感。
四、实验结果与分析1. 电阻测量：我们测量了不同阻值的电阻，结果如下：- 100欧姆：测量值为99.8欧姆- 200欧姆：测量值为200.1欧姆- 500欧姆：测量值为500.2欧姆通过对比测量值和已知值，我们可以发现测量结果的准确性较高。
2. 电容测量：我们测量了不同容值的电容，结果如下：- 10微法：测量值为10.1微法- 20微法：测量值为19.9微法- 50微法：测量值为50.3微法测量结果与已知值相比，存在一定的误差，这可能是由于电容箱的精度限制或测量方法的不完善导致的。
3. 电感测量：我们测量了不同感值的电感，结果如下：- 100毫亨：测量值为99.9毫亨- 200毫亨：测量值为200.2毫亨- 500毫亨：测量值为500.1毫亨测量结果与已知值相比，误差较小，说明测量方法的准确性较高。
原件参数测量实验报告(3篇)
第1篇一、实验目的1. 掌握常用电子元件的识别与参数测量方法。
2. 学习使用万用表等仪器进行电子元件参数的测量。
3. 了解不同类型电子元件的特性和应用。
二、实验内容本次实验主要测量以下电子元件的参数：1. 电阻2. 电容3. 二极管4. 三极管三、实验原理1. 电阻测量：通过万用表的电阻测量功能，根据欧姆定律（U=IR）计算出电阻值。
2. 电容测量：通过万用表的电容测量功能，根据电容的充放电原理和RC时间常数计算出电容值。
3. 二极管测量：通过万用表的二极管测试功能，测量二极管的正向压降和反向电阻，判断其极性和性能好坏。
4. 三极管测量：通过万用表的hFE测试功能，测量三极管的电流放大倍数，判断其类型和三个管脚（e、b、c）。
四、实验仪器与设备1. 数字万用表2. 电阻3. 电容4. 稳压二极管5. 整流二极管6. 发光二极管7. 三极管五、实验步骤1. 电阻测量：- 将万用表调至电阻测量挡位。
- 将红表笔和黑表笔分别接触到电阻的两端。
- 读取万用表显示的电阻值。
2. 电容测量：- 将万用表调至电容测量挡位。
- 将红表笔和黑表笔分别接触到电容的两端。
- 读取万用表显示的电容值。
3. 二极管测量：- 将万用表调至二极管测试挡位。
- 将红表笔和黑表笔分别接触到二极管的正负极。
- 读取万用表显示的正向压降和反向电阻值，判断二极管的极性和性能好坏。
4. 三极管测量：- 将万用表调至hFE测试挡位。
- 将红表笔和黑表笔分别接触到三极管的e、b、c三个管脚。
- 读取万用表显示的电流放大倍数，判断三极管的类型。
六、实验结果与分析1. 电阻测量：- 测量结果与标称值基本一致，说明电阻参数测量准确。
2. 电容测量：- 测量结果与标称值基本一致，说明电容参数测量准确。
3. 二极管测量：- 正向压降和反向电阻值符合二极管特性，说明二极管性能良好。
4. 三极管测量：- 电流放大倍数符合三极管类型，说明三极管性能良好。
七、实验结论1. 通过本次实验，掌握了常用电子元件的识别与参数测量方法。
电子测量技术实验报告
电子测量技术实验报告实验名称：电子测量技术实验实验目的：1. 熟悉电子测量仪器的使用方法。
2. 掌握基本的电子测量技术，包括电压、电流、频率等参数的测量。
3. 理解测量误差的来源及其对测量结果的影响。
实验原理：电子测量技术是利用电子仪器对电子电路中的电参数进行定量分析的技术。
常见的电子测量仪器包括示波器、万用表、频率计等。
本实验主要通过这些仪器对电路中的电压、电流、频率等参数进行测量，以验证电路设计的正确性及性能指标。
实验设备：1. 示波器2. 万用表3. 频率计4. 信号发生器5. 待测电路板及相关连接线实验步骤：1. 检查实验设备是否完好，确保所有仪器均处于正常工作状态。
2. 根据实验要求，搭建待测电路，并连接相应的测量仪器。
3. 使用示波器测量电路中的波形，记录波形的幅度和频率。
4. 使用万用表测量电路中的电压和电流，记录测量值。
5. 使用频率计测量信号的频率，记录频率值。
6. 分析测量结果，与理论值进行比较，计算误差。
7. 根据实验结果，调整电路参数，优化电路性能。
实验结果：1. 示波器测量结果显示，波形幅度为X伏特，频率为Y赫兹。
2. 万用表测量结果显示，电路中的电压为Z伏特，电流为A安培。
3. 频率计测量结果显示，信号频率为B赫兹。
误差分析：1. 示波器测量误差可能来源于仪器的校准精度以及操作者读数的准确性。
2. 万用表测量误差可能来源于仪器的内部误差以及接触不良。
3. 频率计测量误差可能来源于信号源的稳定性以及测量环境的干扰。
实验结论：通过本次实验，我们成功地掌握了电子测量技术的基本操作，并对电路中的电压、电流、频率等参数进行了准确的测量。
实验结果与理论值相比，误差在可接受范围内，说明电路设计基本正确，性能指标符合预期。
通过误差分析，我们了解到了测量误差的来源，为今后的实验提供了宝贵的经验。
实验心得：在本次实验中，我深刻体会到了电子测量技术在电子电路分析中的重要性。
通过实际操作，我不仅学会了如何使用各种电子测量仪器，还学会了如何分析测量结果，评估电路性能。
电子测量实验报告脉搏
电子测量实验报告脉搏实验目的：通过电子测量仪器测量脉搏信号的频率和幅值，并分析脉搏信号的特征。
实验仪器和材料：电子测量仪、电极贴片、导线、计算机。
实验原理：1. 脉搏信号是心脏每搏一次所产生的，脉搏信号在人体各部位都可以测得，但最常见的是手腕上的脉搏。
2. 脉搏信号是由心脏收缩产生的，它经过血管传导到各个部位，使得血液在血管内流动起伏，形成脉搏波形。
3. 脉搏信号的频率和幅值可以反映人体的生理状况，如心率、血压、心肌功能等。
实验步骤：1. 将电极贴片正确地贴在手腕上，保持良好的接触。
2. 将接地线连接到电子测量仪上的接地端口。
3. 将正极线连接到电子测量仪上的正极端口。
4. 打开电子测量仪的电源，并进行相应的设置。
5. 通过电子测量仪测量脉搏信号的频率和幅值。
6. 记录测量结果，并进行分析。
实验结果:通过电子测量仪测量脉搏信号，我们得到了脉搏信号的频率和幅值。
实验结果显示，脉搏信号的频率为X次/分钟，幅值为X伏。
实验分析：根据实验结果，我们可以得出以下结论：1. 脉搏信号的频率可以反映心率。
心率是心脏每分钟搏动的次数，一般以“次/分钟”为单位。
正常成人的心率范围是60-100次/分钟，若心率低于60次/分钟或高于100次/分钟，则可能存在心脏疾病或其他健康问题。
2. 脉搏信号的幅值可以反映血流量和血压。
脉搏信号的幅值越大，说明血流量越大，血压越高；反之，脉搏信号的幅值越小，说明血流量越小，血压越低。
通过测量脉搏信号的幅值，可以初步判断血压水平是否正常。
3. 脉搏信号的形态也具有一定的参考价值。
正常情况下，脉搏信号应该是周期稳定、波形规则、上升较快、下降较慢的波形。
若脉搏信号的波形异常，如存在剧烈的波动、波形不规则等，可能存在心脏病或其他疾病。
实验结论：通过本次实验，我们成功地使用电子测量仪器测量了脉搏信号的频率和幅值，初步了解了脉搏信号的特征。
脉搏信号的频率、幅值和形态可以反映人体的生理状况，如心率、血压、心肌功能等。
《电子测量技术》实验报告
《电子测量技术》实验报告实验名称：电子测量技术实验实验目的：1. 理解电子测量的基本原理和方法。
2. 掌握常用电子测量仪器的使用方法。
3. 学会利用电子测量技术进行电路参数的测量和分析。
实验设备：1. 多用电表2. 示波器3. 信号发生器4. 电阻、电容、电感等电子元件5. 电路板及相关连接线实验原理：电子测量技术是利用电子仪器对电子电路中的电压、电流、频率、时间等参数进行测量的技术。
本实验通过使用多用电表、示波器等仪器，对电路中的参数进行测量，以验证电路设计的正确性和性能指标。
实验内容及步骤：1. 使用多用电表测量电阻、电容和电感的值。
- 校准多用电表，选择合适的量程。
- 将待测元件接入多用电表，记录测量结果。
2. 使用示波器观察信号波形。
- 连接信号发生器和示波器，设置信号发生器的频率和幅度。
- 观察示波器显示的波形，记录波形参数。
3. 测量电路的频率响应。
- 搭建待测电路，连接信号发生器和示波器。
- 改变信号发生器的频率，观察示波器上波形的变化，记录不同频率下的波形参数。
4. 分析测量结果。
- 对比理论值和测量值，分析误差产生的原因。
- 根据测量结果，评估电路的性能。
实验结果：1. 电阻、电容和电感的测量值与理论值基本一致，误差在可接受范围内。
2. 信号波形清晰，幅度和频率与设置值相符。
3. 电路的频率响应曲线平滑，符合设计预期。
实验结论：通过本次实验，我们掌握了电子测量的基本方法和仪器的使用，能够对电路中的参数进行准确测量。
实验结果表明，所搭建的电路性能良好，与设计预期相符。
通过实验，我们加深了对电子测量技术的理解，提高了实际操作能力。
注意事项：1. 在使用电子测量仪器前，应仔细阅读使用说明书，了解仪器的使用方法和注意事项。
2. 在测量过程中，注意仪器的量程选择，避免超量程测量。
3. 实验结束后，应及时整理实验器材，确保仪器和元件完好无损。
本次实验报告到此结束，感谢指导老师的悉心指导和同学们的协助。
电 子 测 量 实 验 报 告
电子测量实验报告学院：电气工程学院班级：0910班姓名：于冰学号：09292054 指导教师：秦芳实验一示波器波形参数测量一、实验目的1、学会用示波器测量电压信号峰峰值及其直流分量。
2、学会用示波器测量电压信号周期及频率。
3、学会用示波器测量两信号的相位差。
二、实验设备1、信号发生器2、示波器3、电阻、电容等三、实验步骤1、测量1kHz的三角波以及经阻容移相平波后的正旋波信号的峰峰值及其直流分量。
2、测量1kHz的三角波的周期及频率。
3、用单踪方式测量两信号间的相位差。
4、用双踪方式测量两信号间的相位差。
5、信号改为100Hz，重复上述步骤1—4。
四、实验电路五、实验数据1、1kHz时：三角波峰峰值V pp1=4.71V，周期T1=0.978ms，频率f1=1.0215kHz;正弦波峰峰值V pp2=0.621V，直流分量V=17.0mV;单踪方式测相位差△t1=0.222ms,则△Φ1=81.72°双踪方式测相位差△t2=0.225ms,则△Φ2=82.82°2、100Hz时：三角波峰峰值V pp1=4.70V，周期T1=9.86ms，频率f1=101.69Hz;正弦波峰峰值V pp2=3.44V，直流分量V=20.0mV;单踪方式测相位差△t1=0.860ms,则△Φ1=31.40°双踪方式测相位差△t2=0.850ms,则△Φ2=31.03°六、思考题1、调整信号发生器的直流偏移电压，当偏置过大时，为什么产生波形失真？是示波器的原因还是信号发生器的问题？答：信号发生器的直流偏置电压与三角波叠加，使Y偏转过大，波形失真。
产生失真是示波器的原因。
要使示波器正常显示，调节Y偏转因数。
2、测量相位差时，你认为双踪、单踪测量哪种方式更准确？为什么？答：单踪方式测相位差更准确。
选用双踪方式时，使用两个输入通道，这样产生的系统误差会更大；采用单踪方式时信号只需要从一个通道输入，不会产生过大的差异。
电子测量实验报告
电子测量实验报告本次实验主要是为了学习电子测量的基本原理和方法，并掌握其在实际应用中的运用。
通过了解电子测量的基本概念和理论，我深刻认识到电子测量在现代科技领域中的重要作用。
在本文中，我将分享我的实验经验以及对电子测量的一些认识。
一、实验目的及原理1. 实验目的：（1）掌握电子测量系统的工作原理；（2）了解电子仪器在实际应用中的优势和不足；（3）学会使用示波器、万用表等基本电子仪器进行测量和分析。
2. 原理电子测量是一种使用电子仪器对电路中的电压、电流、频率、电阻、电容等参数进行测量的方法。
电子测量系统由各种电子仪器组成，其中更加常用的是示波器和万用表。
示波器是一种能够显示波形的电子仪器，它可以显示信号的振幅、频率、相位等参数。
示波器的工作原理是将电压信号转换为电流信号，并通过电子管进行放大，最终在显像管上形成图象。
波形的形状可以反映电路中存在的各种问题，如幅值、频率、相位、波形失真等。
万用表是一种通用测量仪器，它能够测量电压、电流、电阻等不同类型的参数。
万用表的原理是通过电阻进行测量，通过电阻计算出被测量的参数。
由于万用表能够自动调整量程，因此它也是一种非常常用的电子仪器。
二、实验操作及结果在实验中，我们首先使用万用表对电路进行初步测试，测量各节点的电压和电阻值。
接下来，我们使用示波器对电路中的信号进行测量，如测量不同频率下的信号波形、测量滤波器的截止频率等。
最终，我们还使用示波器进行信号发生器的调整和测量，以学习如何生成各种信号和测量示波器的性能。
通过实验，我对电子测量的基本原理和方法有了更深入的了解。
同时，我也认识到电子仪器在实际应用中存在的各种问题，如精度、量程、滞后等。
电子测量需要精密的仪器和高超的技能，因此在日常的实践中需要谨慎、细致地进行。
三、实验结论及心得通过本次实验，我对电子测量有了更系统的认识，并掌握了一些基本的技能和方法。
在实际应用中，电子测量起着至关重要的作用，它在各个行业中都有应用，如通讯、电力、航空等。
电子测量技术实验报告
电子测量技术实验报告电子测量技术实验报告引言：电子测量技术是电子工程中非常重要的一部分，它涉及到电子设备的测量、测试和校准等方面。
本实验报告将对电子测量技术进行探讨和总结，包括测量仪器的使用、测量误差的分析和校准方法的介绍。
一、测量仪器的使用在电子测量中，常用的测量仪器有示波器、信号发生器和多用表等。
示波器是一种用于观察和测量电压波形的仪器，它能够直观地显示信号的幅度、频率和相位等信息。
信号发生器则是用于产生各种特定频率和幅度的信号，以便进行测试和校准。
多用表则广泛应用于电压、电流、电阻等基本参数的测量。
二、测量误差的分析在电子测量中，由于各种因素的存在，测量结果往往会存在一定的误差。
误差的来源包括测量仪器的精度、环境条件的变化以及人为操作的不准确等。
为了减小误差，我们需要了解误差的类型和产生原因。
常见的误差类型有系统误差和随机误差。
系统误差是由于测量仪器本身的不准确性或者测量环境的变化引起的，而随机误差则是由于测量过程中的偶然因素导致的。
三、校准方法的介绍为了提高测量结果的准确性，我们需要对测量仪器进行校准。
校准是通过与已知准确值进行比较，确定测量仪器的误差并进行修正的过程。
常用的校准方法包括零点校准、量程校准和线性校准等。
零点校准是将测量仪器的零点偏差调整到准确值，以消除系统误差。
量程校准则是通过调整测量仪器的量程范围，使其能够准确测量不同幅度的信号。
线性校准则是通过与已知线性关系的信号进行比较，确定测量仪器的非线性误差并进行修正。
四、实验结果与讨论在本次实验中，我们使用示波器对一个正弦信号进行测量，并对测量结果进行分析和讨论。
通过实验数据的记录和处理，我们可以得到信号的幅度、频率和相位等参数。
同时，我们还可以计算出测量结果的误差，并通过校准方法进行修正。
实验结果表明，经过校准后，测量结果的准确性得到了显著提高。
结论：电子测量技术是电子工程中不可或缺的一部分，它对于电子设备的测试和校准具有重要意义。
