电源浪涌保护器的选型
浪涌保护器选型标准
浪涌保护器选型标准
浪涌保护器的选型标准主要包括以下几点：
1. 额定电压：根据需要保护的电路的额定电压选择相应的浪涌保护器，一般应该保证额定电压和浪涌保护器的额定电压一致。
2. 最大工作电流：根据被保护设备的最大工作电流选择浪涌保护器，一般可以根据设备的额定电流计算出最大工作电流。
3. 最大浪涌电流：根据被保护设备所处的环境和期望的保护等级选择浪涌保护器，一般应该选择最大浪涌电流能够满足被保护设备的浪涌保护等级的浪涌保护器。
4. 预防性保护：浪涌保护器的预防性保护能力也需要考虑，这可以增强设备的可靠性和持续性运行。
需要注意的是，在选择浪涌保护器时，应该根据实际情况进行选择，并且应该遵循相关的标准和规范，以保证设备的安全和可靠性。
浪涌保护器的设计选型
（1）考察建筑物所处地理位置及供电进线方式首先要了解建筑物的环境及供电进线是架空或埋地，目的是选择浪涌保护器的通流容量。
推荐选择第一级浪涌保护器的最大通流量应大于以下标准值：高山站（架空进线）：100KA（8/20μs）或12.5KA（10/350μs）郊区（架空进线）：60KA（8/20μs）或12.5KA（10/350μs）城市内（埋地进线）：40KA（8/20μs）第二级浪涌保护器的最大通流量应选择大于20~40KA（8/20μs）；第三级浪涌保护器要求的最大通流容量应大于10~20KA（8/20μs）。
（2）检查建筑物内供电系统的类别•单相、三相及直流供电系统在220V单相供电系统中，只需选用两片保护模块组合。
如FRD-20-2A，FRD-40-2A。
在380V三相供电系统中，则需根据不同的供电接地系统选择三片或四片保护模块组合。
在直流供电系统中，需要根据直流电压值来选择浪涌保护器，浪涌保护器的最大持续工作电压（Uc）值在直流电压值的1.5倍~2.2倍之间选取。
一般只需选用两片保护模块组合，如FRD-20-2A-DC（48），FRD-40-2A-DC（48）。
首先要搞清楚防雷器用在什么地方，按照GB18802.1三级防雷保护原理，电源和设备所需要的保护措施被分为三个等级。
在建筑物进线柜安装第一级防雷器，选择相对通流容量大的T1级电源防雷器，波形为10/350us，冲击放电电流Iimp为12.5kA~50kA；然后在下属的区域配电箱处安装二级电源防雷器，波形8/20us，最大放电电流为Imax为40KA，最后在设备前端安装三级电源防雷器，波形为8/20us，最大放电电流20kA。
其次是供电系统的类别，建筑物内的供电系统是单相供电还是三相供电，单相供电系统需要选择2P电源防雷器，TT系统选择3P+1的电源防雷器，TN-C三相四线系统选择3P 电源防雷器，TN-S三相五线系统选择4P电源防雷器。

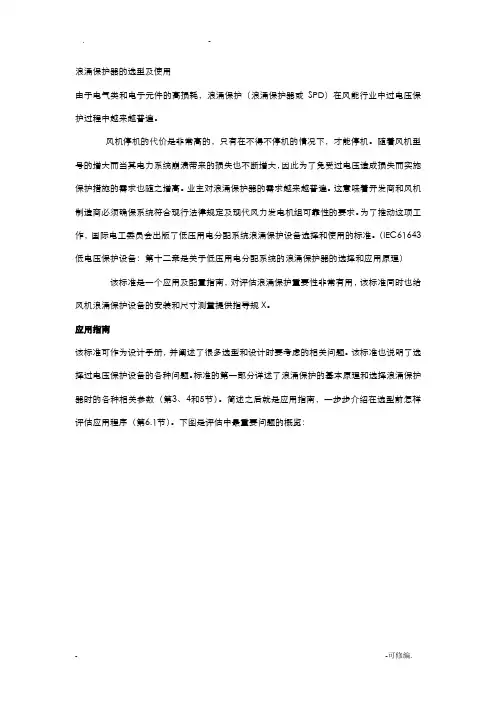

浪涌保护器的选型及使用
浪涌保护器的选型及使用由于电气类和电子元件的高损耗，浪涌保护（浪涌保护器或SPD）在风能行业中过电压保护过程中越来越普遍。
风机停机的代价是非常高的，只有在不得不停机的情况下，才能停机。
随着风机型号的增大而当其电力系统崩溃带来的损失也不断增大，因此为了免受过电压造成损失而实施保护措施的需求也随之增高。
业主对浪涌保护器的需求越来越普遍。
这意味着开发商和风机制造商必须确保系统符合现行法律规定及现代风力发电机组可靠性的要求。
为了推动这项工作，国际电工委员会出版了低压用电分配系统浪涌保护设备选择和使用的标准。
（IEC61643 低电压保护设备：第十二章是关于低压用电分配系统的浪涌保护器的选择和应用原理）该标准是一个应用及配置指南，对评估浪涌保护重要性非常有用，该标准同时也给风机浪涌保护设备的安装和尺寸测量提供指导规X。
应用指南该标准可作为设计手册，并阐述了很多选型和设计时要考虑的相关问题。
该标准也说明了选择过电压保护设备的各种问题。
标准的第一部分详述了浪涌保护的基本原理和选择浪涌保护器时的各种相关参数（第3、4和5节）。
简述之后就是应用指南，一步步介绍在选型前怎样评估应用程序（第6.1节）。
下图是评估中最重要问题的概览：选择安装浪涌保护器时，首先要考虑电网的设计（例如：TN-S系统，TT系统，IT系统等）。
浪涌保护器的安装位置也要考虑，它的放置位置与被保护设备间的距离要合适。
如果浪涌保护器放置得离被保护设备太远了，那就不能确保被保护设备得到有效保护；如果太近了，设备和浪涌保护器之间会产生振荡波，而这样，即使设备被认为是被保护的，会在被保护设备上产生巨大的过电压。
仅因为正确安装浪涌保护器是个简单问题，导致许多浪涌保护器安装位置设计不合理。
安装浪涌保护器时，首先确保它被放置在被保护设备的入口处；第二要正确安装浪涌保护器的接地线；第三连接浪涌保护器的电缆要尽可能的短。
根据此标准（一般来说），连接电缆的电感一般是1μH/m左右。
浪涌保护器(SPD)的选型
2.1 放电管
2.2 放电管
它是由相互离开的一对冷阴板封装在充有一定的惰性气体(Ar)的玻 璃管或陶瓷管内组成的。为了提高放电管的触发概率，在放电管内 还有助触发剂。这种充气放电管有二极型的，也有三极型的 。 气体放电管具有载流能力大、响应时间快、电容小、体积小、成本 低、性能稳定及寿命长等特点;缺点是点燃电压高，在直流电压下不 能恢复截止状态，不能用于保护低压电路，每次经瞬变 电压作用后， 性能还会下降。
-----C\D级(M-40/M-20)
产品特点：
◆插拔式设计，更换方便 ◆核心器件采用高质量压敏电阻 （MOV），通流容量 大，输出残压低， 响应速度快
◆脱扣装置隔仓式设计，确保保 护器因过热过流、击穿失效时， 自动脱离电网
◆外壳采用高阻燃性材料，符合电气安 全要求 ◆可附加声光报警遥信模块
1.3.3 参数对比
4. 直流电源防雷器
适用范围： 本系列产品适用于防雷区域LPZ2 区至LPZ3区（D级或III级）直流 电源线路的雷电及电涌防护。可 用于直流5V、12V、24V、48V、 110V设备的防护，如通信机房、 电力调度、铁路信号、医疗精密 设备、工厂自动化控制的低压配 电系统.
5.1 计算机防雷器
6.2 控制线防雷器
适用范围： 本系列产品用途广泛，适用于多种信号线路的雷电及电涌防 护，如4~20mA电流环，RS485，RS422，V.24/RS232C，令 牌环，工业总线，SDLC，V.11 ，X.27等等。
MTL浪涌保护器选型手册
通道
单通道 单通道 双通道 单通道 单通道 单通道 双通道 单通道 单通道 双通道 单通道 单通道 单通道 单通道 单通道 单通道 单通道
安装
DIN DIN DIN DIN DIN DIN DIN DIN DIN DIN DIN DIN DIN DIN DIN DIN 安装附件
最 大 抗 浪 工作电压
保护方式
涌能力
MA15/D/2/SI 18KA
220 单相
L-N
N-E
L-E
以上产品都有热保护和短路保护 详细参数见 MA15 系列技术规格书
浪涌保护技术
信号浪涌保护器选型
产品型号 SD32X
最大抗浪 工作电压 涌能力
20KA
24V DC
通道 适用
单通道 AI/AO DI/DO
最大抗浪涌能 力 10KA 20KA 20KA 3KA 20KA 20KA 20KA 20KA 20KA 20KA 20KA 20KA 20KA 20KA 1KA 3KA 10KA
接口
可插拔端子 端子 可插拔端子 可插拔端子 端子 端子 可插拔端子 端子 端子 可插拔端子 可插拔端子 端子 端子 端子 RJ45 RJ11 BNC
ZB24542
10KA
TP48-N -I -G
TP48-3-N -I -G
20KA 20KA
24V DC 三通道 DI/DO
48V DC 48V DC
2 线制变 送器/流 量计 3 线制变 送器/流 量计
浪涌保护技术
TP48-3-N -I -G
20KA
48V DC
4 线制变 送器/流 量计
网络、通讯、视频浪涌保护器选型
SD32T3 IOP32 SDRTD SLP32D
浪涌保护器选型标准
浪涌保护器选型标准
浪涌保护器是一种用于保护电子设备免受电力系统中的浪涌干
扰的重要装置。
在选择合适的浪涌保护器时，需要考虑多种因素，
以确保设备能够有效地抵御浪涌干扰。
以下是浪涌保护器选型标准
的一些重要考虑因素。
首先，需要考虑的是设备的额定电压和电流。
浪涌保护器的额
定电压和电流应与被保护设备的额定电压和电流相匹配，以确保在
浪涌干扰发生时能够有效地保护设备。
其次，需要考虑浪涌保护器的响应时间。
浪涌保护器应能够在
浪涌干扰发生时迅速响应并启动保护措施，以最大程度地减少对设
备的损害。
另外，还需要考虑浪涌保护器的耐受能力。
浪涌保护器应能够
在长期、高强度的浪涌干扰下保持稳定可靠的工作，以确保设备长
时间内不受干扰。
此外，浪涌保护器的安装位置也是一个重要的考虑因素。
浪涌
保护器应尽可能靠近被保护设备，以最大程度地减少连接线路长度，
从而减小浪涌干扰的影响。
最后，还需要考虑浪涌保护器的可维护性和可靠性。
浪涌保护器应易于维护和检修，并且具有较高的可靠性，以确保长期稳定地保护设备。
综上所述，选择合适的浪涌保护器需要考虑设备的额定电压和电流、响应时间、耐受能力、安装位置、可维护性和可靠性等多个因素。
只有综合考虑这些因素，才能选择到最适合的浪涌保护器，从而有效地保护设备免受浪涌干扰的影响。
MTL浪涌保护器选型手册
电源选型电源浪涌保护器通常采用3级防雷。
第一级浪涌保护器用于电气总配电盘（推荐）产品型号最大抗浪涌能力工作电压保护方式ZoneMaster300 17107 300KA 220/380V3相4线WYEL-N N-EL-LZoneMaster150 11207 150KA 220/380V3相4线WYEL-N N-EL-L以上产品都有热保护和短路保护详细参数见ZoneMaster系列技术规格书第二级浪涌保护器用于分配电盘（推荐）产品型号最大抗浪涌能力工作电压保护方式ZoneDefender PRO16107 80KA 220/380V3相4线WYEL-NN-EL-LL-EZoneDefender PRO16207 100KA 220/380V3相4线WYEL-NN-EL-LL-E以上产品都有热保护和短路保护内置EMI/RFI过滤器内置声音报警详细参数见ZoneDefender PRO系列技术规格书第三级浪涌保护器用于电气柜、UPS（推荐）产品型号最大抗浪涌能力工作电压保护方式ZoneDefender2 16809 80KA 220单相L-NN-EL-E以上产品都有热保护和短路保护状态指示加远程触点指示详细参数见ZoneDefender系列技术规格书220V终端设备(PLC)的浪涌保护器（推荐）产品型号最大抗浪涌能力工作电压保护方式MA15/D/2/SI 18KA 220单相L-NN-EL-E以上产品都有热保护和短路保护详细参数见MA15系列技术规格书信号浪涌保护器选型产品型号最大抗浪涌能力工作电压通道适用SD32X 20KA 24V DC 单通道AI/AODI/DOSD32T3 20KA 24V DC 单通道3线制仪表IOP32 20kA 24VDC 单通道AI/AODI/DOSLP32D 20KA 24V DC 双通道AI/AODI/DOIOP32D 20KA 24V DC 双通道AI/AODI/DO ZB91333 10KA 24V DC 三通道AI/AO ZB24542 10KA 24V DC 三通道DI/DOTP48-N-I-G 20KA 48V DC 2线制变送器/流量计TP48-3-N-I-G 20KA 48V DC 3线制变送器/流量计TP48-3-N-I-G 20KA 48V DC 4线制变送器/流量计网络、通讯、视频浪涌保护器选型型号最大抗浪涌能力接口通道安装RS485 ZB24518 10KA 可插拔端子单通道DINSD07R 20KA 端子单通道DINSLP07D 20KA 可插拔端子双通道DINRS232 ZB24509 3KA 可插拔端子单通道DINSD16 20KA 端子单通道DIN Modbus RTU SD16R 20KA 端子单通道DINSLP16D 20KA 可插拔端子双通道DINAB DH+ SD16R 20KA 端子单通道DIN Profibus PA SD32R 20KA 端子单通道DINSLP32D 20KA 可插拔端子双通道DINFF 31.25K bits/s FP32 20KA 端子单通道DINFF 1.0/2.5Mbit/s SD55R 20KA 端子单通道DIN HART SD32X 20KA 端子单通道DIN Ethernet ZB24540 1KA RJ45 单通道DIN ADSL ZB24562 3KA RJ11 单通道DIN视频VP08 10KA BNC 单通道安装附件。
（整理）电源浪涌保护器快速选型表.
（整理）电源浪涌保护器快速选型表.精品文档电源浪涌保护器快速选型表防雷分级:第一级一般选在室内总配电处，即380V低压配电柜进线。
第二级一般选在分配电处，楼层配电箱、消防、电梯机房、层面用电设备、热泵、水泵、中央控制室等。
第三级一般加在终端设备电源，住宅用户配盘和别墅用户配电盘。
残压Ur（限制电压）反映了SPD限制浪涌过电压的能力，其值应不大于所保护对象耐压等级。
根据IEC标准，SPD选装一般在防需区的分界，在LPZOA、LPZOB与LPZ1交界处定为第一级，在LPZ1与LPZ2的交界处定为第二级，LPZ2与LPZ3的交界处定为第三级。
根据国内的设计的要求，一般的选装位置如下：重要参数:标称放电电流In（额定放电电流）扬州中恒及国标GB50057-94均以IN作为考查SPD放电能力及产品性能分类的标准值，IN反应了SPD的耐雷能力。
最大持续运行电压Uc 可持续加于电涌保护品两端，而使SPD不动作，不烧损的最大运行电压值。
TN系统Uc>1.15Un;TT系统Uc>1.55Un;IT系统Uc>1.15;IES标准产品的Uc=420V。
选择适当的断路器:扬州中恒建议在模块前所加装的断路器配置如下图：（断路器的作用在于故障检修、维护）电涌保护器断路器ZH-D25/2 10AZH1-C40/4 16AZH1-B80/4 ZH1-B60/4 32AZH1-B100/4 60A选型方案: 根据电子信息系统的分类，推荐电源浪保护装置以及弱电系统浪涌保护装置的选型方案。
型号额定放电电流相数防护级别适用场合ZH1-B100/4 60 KA 3 第一级380V低压配电柜进线处等（四个或三个单相模块组合安装）ZH1-B60（80）/4ZH1-C40/4 30（40）KA20KA 3 第二级线力配电柜、楼层配电箱、热泵、水泵房、中央控制室和消防、电梯机房、室面用电设备等（模块式安装）ZH1-D25/2 10KA 3 第三级别墅用户配电等（模块式安装）ZH1-B100/4 60KA 3 第一级 380V低压配电柜进线处等（四个或三个单相模块组合安装）ZH1-B60（80）/4 30（40）KA 3 第二级户外电缆分支箱等（组合安装、模块式安装）ZH-D25/2 10KA 1 第三级终端设备电源（模块式安装）ZH1-D25/1+NPE 10KA 1+E（N）第三级住宅用户配电等（模块式安装）浪涌保护器的应用与选型一、应用：1、浪涌电压电路在遭雷击和在接通、断开电感负载或大型负载时常常会产生很高的操作过电压，这种瞬时过电压（或过电流）称为浪涌电压（或浪涌电流），是一种瞬变干扰：例如直流6V继电器线圈断开时会出现300V～600V的浪涌电压；接通白炽灯时会出现8～10倍额定电流的浪涌电流；当接通大型容性负载如补偿电容器组时，常会出现大的浪涌电流冲击，使得电源电压突然降低；当切断空载变压器时也会出现高达额定电压8～10倍的操作过电压。
浪涌保护器的选型要求
浪涌保护器的选型要求摘要：本文通过介绍浪涌保护器的分类,从设计角度分析了浪涌保护器及其保护元件的选型要点和布置原则,给出浪涌保护器的正确使用方法。
关键词：浪涌保护器；选型；要求浪涌保护器作为一种新兴的防雷电保护器件，是弱电设备防雷的主要手段，也是内部防雷保护的主要措施，正在被越来越广泛的应用。
一、浪涌保护器的分类通常按工作原理，浪涌保护器分为电压开关型、限压型和混合型浪涌保护器。
1.1电压开关型浪涌保护器无电涌出现时为高阻抗，当突然出现电压电涌时变为低阻抗。
通常采用放电间隙、充气放电管、硅可控整流器或三段双向可控硅元件，做电压开关型电涌保护器的组件。
可疏导0.03μs的雷冲击电流，由于它的雷电泄放能量大，所以通常装在建筑物入口处。
但是其缺点是残压较高，一般可达2～4kV。
1.2限压型浪涌保护器无电涌出现时为高阻抗，随着电涌电流和电压的增加，阻抗连续变小。
通常采用压敏电阻、抑制二极管作限压型电涌保护器的组件。
可以用于疏导0.4μs的雷电冲击电流，虽然其雷电泄放能量小，但是过电压抑制能力好，用来限制因前级雷电流泄放后，在后级产生的过高电压。
1.3混合型将开关型和限压型原件组合在一起的一种SPD,随着施加的冲击电压特性不同，SPD有时会呈现开关型SPD特性，有时呈现限压型SPD特性，有时同时呈现两种特性。
电压开关型浪涌保护器为间隙放电型器件，其雷电能量泻放能力大，在线路上使用的主要作用是泻放雷电能量；限压型浪涌保护器为压敏电阻器件，其雷电能量泻放能力小，但其过电压抑制能力好，在线路上使用的主要作用是限制过电压。
因为，一般在建筑物入口处选用电压开关型浪涌保护器来泄放雷电能量，然后，在后级电路使用限压型浪涌保护器来限制因前级雷电能量泻放后，在后级线路产生的高过电压。
两种浪涌保护器需配合使用，方能保证配电线路中设备的安全。
二、浪涌保护器的选型安装浪涌保护器的安装位置如图1所示。
在任何两雷电防护区的交界处应装设浪涌保护器。
浪涌保护器(防雷器)综合选型应用方案
浪涌保护器(防雷器)综合选型应用方案浪涌保护器器是一种用于保护电力系统和电子设备免受雷击或其他瞬态过电压影响的装置，它可以将过电压限制在设备或系统所能承受的范围内，或将过电流引入地线，从而减少或避免设备的损坏。
浪涌保护器器的选型和应用是防雷工程中的重要内容。
地凯科技将从以下几个方面进行介绍：浪涌保护器器的分类和原理浪涌保护器器的安装位置和方法浪涌保护器器的选型原则和步骤浪涌保护器器的分类和原理根据不同的工作原理，浪涌保护器器可以分为间隙型、压敏型和开关型三种。
间隙型浪涌保护器是利用空气间隙的击穿特性来实现过电压保护的,它在正常情况下是高阻态，当过电压达到一定值时，空气间隙会击穿形成低阻态，将过电流导入地线。
压敏型浪涌保护器是利用压敏电阻或氧化锌压敏片等非线性元件来实现过电压保护的,它在正常情况下是高阻态，当过电压超过一定值时，其阻值会急剧下降，形成低阻态，将过电流分流。
开关型浪涌保护器是利用气体放电管、晶闸管等可控开关元件来实现过电压保护的，它在正常情况下是断开状态，当过电压达到触发值时，开关元件会导通，将过电流切断或分流。
根据不同的应用场合，浪涌保护器器可以分为电源线路浪涌保护器、信号线路浪涌保护㈱和天馈线路浪涌保护器三种。
地凯科技电源线路浪涌保护器是用于保护交流或直流电源线路上的设备免受雷击或其他瞬态过电压影响的，它通常安装在配电箱或总开关柜内，并联于被保护线路上.信号线路浪涌保护器是用于保护通信、数据、控制等信号线路上的设备免受雷击或其他瞬态过电压影响的,它通常安装在信号端口或机柜内，并联于被保护线路上。
天馈线路浪涌保护甥是用于保护无线通信、广播、卫星等天馈线路上的设备免受雷击或其他瞬态过电压影响的，它通常安装在机房内设备附近或机架上，并联于被保护线路上。
地凯科技浪涌保护器器的安装位置和方法浪涌保护器器的安装位置应根据其作用范围和等级进行选择。
一般来说，建筑物内部可以划分为不同的防雷区域(1PZ),每个防雷区域之间有一定的等电位连接。
建筑电气——浪涌保护器的选择
建筑电气——浪涌保护器的选择电涌保护器选择是电气应用中十分复杂的一个问题，其中涉及到系统接地形式、暴露程度、防雷分区、电缆长度、级间保护、保护点短路电流大小、分流回路数等方面。
一、电涌保护器电涌保护器（Surge Protective Device, SPD）是一种用于带电系统中限制瞬态过电压和导引泄放电涌电流的非线性防护器件，用以保护电气或电子系统免遭雷电或操作过电压及涌流的损害。
树上鸟教育电气设计视频教程二、电涌保护器的分类可以按照非线性元件的特性进行分类，也可以按照不同系统中的不同使用要求分类2.1 按照非线性元件的特性进行分类（1）电压开关型电涌保护器：无电涌出现时为高阻抗，当出现电压电涌时突变为低阻抗。
通常采用放电间隙、充气放电管、硅可控整流器或三端双向可控硅元件做电压开关型电涌保护器的组件。
也称'克罗巴型'电涌保护器。
具有不连续的电压、电流特性。
（2）限压型电涌保护器无电涌出现时为高阻抗，随着电涌电流和电压的增加，阻抗连续变小。
通常采用压敏电阻、抑制二极管作限压型电涌保护器的组件。
也称'箝压型'电涌保护器。
具有连续的电压、电流特性。
树上鸟教育电气设计视频教程（3）组合型电涌保护器由电压开关型元件和限压型元件组合而成的电涌保护器，其特性随所加电压的特性可以表现为电压开关型、限压型或电压开关型和限压型皆有。
2.2 按照不同系统中的不同使用要求分类按用途分为电源系统 SPD、信号系统 SPD 和天馈系统 SPD；三、选择电源系统SPD的几个关键参数3.1 SPD试验类别的选择SPD的试验类别共计3类，即IIIIII类。
一般总配电柜使用I类或II类；分配电箱可用II和III类；后端也可用II和III类；规范中如下描述：（1）进入建筑物的交流供电线路，在线路的总配电箱等LPZ0A 或LPZ0B与LPZ1区交界处，应设置Ⅰ类试验的浪涌保护器或Ⅱ类试验的浪涌保护器作为第一级保护；（2）在配电线路分配电箱、电子设备机房配电箱等后续防护区交界处，可设置Ⅱ类或Ⅲ类试验的浪涌保护器作为后级保护；树上鸟教育电气设计视频教程（3）特殊重要的电子信息设备电源端口可安装Ⅱ类或Ⅲ类试验的浪涌保护器作为精细保护使用直流电源的信息设备，视其工作电压要求，宜安装适配的直流电源线路浪涌保护器。
浪涌保护器（SPD）如何选型？其实并不难，读懂这篇文章足矣！
浪涌保护器（SPD）如何选型？其实并不难，读懂这篇文章足
矣！
（1）电涌保护器的功能是什么？哪些情况下需要使用电涌保护器？
（2）过电压分为几种类型？是否都可以采用电涌保护器来保护？
（3）什么是操作过电压？产生操作过电压的原因是什么？
（4）防雷分为哪些区域？SPD可在什么范围内进行保护？
高层住宅防雷方案
（5）什么叫做雷暴日？
（6）电涌保护器中的一级测试、二级测试是如何界定的，电涌保护器可以承受多少次In和Imax电流的冲击？
（7）8/20微秒标准电流波形和1.2/50微秒标准电压波形是什么意思？
（8）In、Imax、Un、Us.max、Up、Uc、Uchoe的含义是什么？
（9）最大冲击电流（冲击放电电流）Iimp和最大放电电流Imax 的区别是什么？
（10）新增加的电涌保护器术语有哪些？
（11）电涌保护器的选择配合原则是什么？
（12）选择电涌保护器要遵循哪些步骤？
（13）电涌保护器SPD中3P、3P+N与4P如何应用？
（14）对间隙型电涌保护器的安装位置有什么特别要求？
（15）电涌保护器安装引线截面的选取？
电涌保护器的连接导线最小截面积图表
（16）电涌保护器的上口进线端为什么要配一断路器？该断路器应如何选型？
后备断路器选择表
（17）客户选择熔断器和断路器作为浪涌保护器的后备保护有哪些区别？
（18）浪涌保护器的后备断路器应该怎样选型？。
浪涌保护器选型
浪涌保护器(SPD)的选择与使用
住宅配电系统中的浪涌保护需求
由于住宅配电系统可能受到雷电、开关操作等引 起的浪涌影响，因此需要安装浪涌保护器来保护 电器设备和人身安全。
SPD的选型与配置
根据住宅配电系统的规模和需求，选择合适的浪 涌保护器型号和配置方式，如多级保护、模块化 设计等。
效果分析
安装浪涌保护器后，可以有效降低电器设备损坏 的风险，提高供电可靠性，同时保障居民的人身 安全。
安装固定
将SPD固定在指定位置，确保其稳 定、牢固，并按照接地要求连接接 地线。
使用与维护
定期检查
定期检查SPD的工作状态，查看是否有异常现象，如变色、发热 等。
清洁保养
定期清理SPD表面灰尘，保持其良好的散热性能。
更换周期
根据使用环境和频率，确定合理的更换周期，确保SPD始终处于良 好工作状态。
效果分析结论
根据实际应用案例的效果评估，可以得出浪涌保护器在各个领域中都具有显著的保护效果和实 际应用价值，能够有效降低因浪涌引起的设备损坏和故障风险。
THANKS
感谢观看
01 测试电源
提供稳定的电源，用于测 试SPD的性能。
03 浪涌发生器
用于模拟雷电和电气过载
等浪涌现象，对SPD进行
测试。
02 示波器
用于观测和记录SPD的响
应和动作波形。
04 万用表
用于测量SPD的电气参数，
如导通电阻、漏电流等。
05
SPD的应用案例与效果分析
应用案例一：住宅配电系统
1 2 3
验收流程与要求
检查产品合格证和认证标识
确保SPD符合相关标准和规定，具有有效 的认证标识。
检查安装指南和注意事项
确认SPD的安装指南和注意事项，确保正 确安装和使用。
浪涌保护器大小怎么选 浪涌保护器如何选型
浪涌保护器大小怎么选浪涌保护器如何选型在选择浪涌保护器的大小的时候，一般需要根据浪涌保护器的实际安装位置来进行选择，也就是根据电源来进行选择。
若浪涌保护器是被安装在变压器的低压侧面位置的话，那么就应该选择使用高于60KA的浪涌保护器，一般可以选择使用120KA或者是100KA，10/350US 型的浪涌保护器。
有关“浪涌保护器大小怎么选浪涌保护器如何选型”的详细说明。
1.浪涌保护器大小怎么选1、在选择浪涌保护器的大小的时候，一般需要根据浪涌保护器的实际安装位置来进行选择，也就是根据电源来进行选择。
若浪涌保护器是被安装在变压器的低压侧面位置的话，那么就应该选择使用高于60KA的浪涌保护器，一般可以选择使用120KA或者是100KA，10/350US 型的浪涌保护器。
2、若浪涌保护器是被安装在配电柜的进线侧面位置的话，那么就应该选择使用高于40KA的浪涌保护器，一般可以选择使用80KA或者是60KA，8/20US型的浪涌保护器。
若浪涌保护器是被安装在配电箱的进线侧面位置的话，那么就应该选择使用高于20KA的浪涌保护器，一般可以选择使用20KA或者是40KA，8/20型的的浪涌保护器。
3、家中若要安装空开的话，那么就是根据浪涌保护器的放电电流来选择空开大小的，一般情况下，浪涌保护器的放电电流若是60KA的话，则应该选择63A的空开，浪涌保护器的放电电流若是40KA的话，则应该选择40A的空开，浪涌保护器的放电电流若是20KA的话，则应该选择25A的空开。
4、市面上的浪涌保护器品牌有很多家，质量也参差不齐，建议大家一定要选择由大型的、知名的、正规的品牌所生产的浪涌保护器，这样产品质量和售后服务也会更有保障，千万不要为了贪便宜而选择劣质的浪涌保护器。
2.浪涌保护器如何选型1、在选型的时候，一般都是根据电源类型和安装位置来进行选择的，若浪涌保护器是安装在变压器到总电柜位置的话，那么用户就应该选择60KA及以上的浪涌保护器。
浪涌保护器选型,如何选择浪涌保护器
L1/L2/L3-PE
环境温度：－40℃～＋85℃； 相对湿度：≤95%
安装在 35mm 导轨上
故障指示：正常/绿色 故障/红色
10-25mm²
90×145×69mm 4
90×145×69mm 4
90×72×69mm 阻燃/红色
IP20 2
90×72×69mm 2
90×108×69mm 3
版权所有，侵权必究
L1/L2/L3-PE
环境温度：－40℃～＋85℃； 相对湿度：≤95%
安装在 35mm 导轨上
故障指示：正常/绿色 故障/红色
6-25mm²
90×72×69mm 4
90×72×69mm 4
90×36×69mm 阻燃/红色
电源浪涌保护器选型表
一、 电源浪涌保护器命名规格
型号：AM40A/440
代码 A M 40 A 440
说明 ANSUN（安迅）品牌标志 模块式电源浪涌保护器代号 最大放电电流，单位为 kA 保护方式代码 最大持续工作电压,如为 385V 则不标
保护方式代码对照表 保护方式 L1,L2，L3，N-PE
(4P)
代码
A
L1，L2，L3-N N-PE (3+NPE) B
L,N-PE （2P）
C
L-N.N-PE (1+NPE)
D
L1，L2，L3-PE (3P)
3P
版权所有，侵权必究
第 1 页 共 11 页
电源浪涌保护器选型表
二、 防雷分级
一、通流容量选择 应根据国家标准 GB50057-94《建筑物防雷设计规范》（2000 版）和 GB50343-2004《建筑物 电子信息系统防雷技术规范》中规定的建筑物防雷等级要求进行选用。 电源线路浪涌保护器标称放电电流参数值
浪涌保护器(SPD)的选型-文档资料
8> 天馈SPD 13
1.1.1开关型电源防雷器 ------MG-50B
产品特点：
◆主材采用多层石墨间隙和高耐 热的特氟纶隔环 ◆无漏流、无续流，可安装在电 表前端 ◆无需额外加装电路熔断保护装 置 ◆泄放能量大 ◆使用寿命长
14
15
1.1.3 参数对比
16
1.2.1复合型电源防雷器
----MGBC-30
• 产品特点：
• ◆主材采用多层放电管，用 压敏点火，通流容量大，输 出残压低
• ◆解决B级、C级之间安装空 间达不到规范要求的问题， 适合小机房、基站等
• ◆并联安装，无工作瓶颈
17
1.2.2 MGBC-30 技术参数
它是以ZnO为主要成分的金属氧化物半导体非线性电阻，当作用在其 两端的电压达到一定数值后，电阻对电压十分敏感。它的工作原理相 当于多个半导体 P-N的串并联。压敏电阻的特点是非线性特性好 （I=CUα中的非线性系数α），通流容量大（～2KA/cm2），常态泄 漏电流小（10-7～10-6A），残压低（取决于压敏电阻的工作电压和通 流容量），对瞬时过电压响应时间快（～10-8s），无续流。 压敏电阻的最大特点是当加在它上面的电压低于它的阀值“UN”时， 流过它的电流极小，相当于一只关死的阀门，当电压超过UN时，流过 它的电流激增，相当于阀门打开。利用这一功能，可以抑制电路中经 常出现的异常过电压，保护电路免受过电压的损害。
18
1.2.3 德国DEHN同类产品
---CSP100
19
1.3.1 限压型电源防雷器
-----B级（M-100\M-80)
产品特点：
浪涌保护器的设计选型
（1）考察建筑物所处地理位置及供电进线方式首先要了解建筑物的环境及供电进线是架空或埋地，目的是选择浪涌保护器的通流容量。
推荐选择第一级浪涌保护器的最大通流量应大于以下标准值：高山站（架空进线）：100KA（8/20μs）或（10/350μs）郊区（架空进线）：60KA（8/20μs）或（10/350μs）城市内（埋地进线）：40KA（8/20μs）第二级浪涌保护器的最大通流量应选择大于20~40KA（8/20μs）；第三级浪涌保护器要求的最大通流容量应大于10~20KA（8/20μs）。
（2）检查建筑物内供电系统的类别•单相、三相及直流供电系统在220V单相供电系统中，只需选用两片保护模块组合。
如FRD-20-2A，FRD-40-2A。
在380V三相供电系统中，则需根据不同的供电接地系统选择三片或四片保护模块组合。
在直流供电系统中，需要根据直流电压值来选择浪涌保护器，浪涌保护器的最大持续工作电压（Uc）值在直流电压值的倍~倍之间选取。
一般只需选用两片保护模块组合，如FRD-20-2A-DC（48），FRD-40-2A-DC（48）。
首先要搞清楚防雷器用在什么地方，按照三级防雷保护原理，电源和设备所需要的保护措施被分为三个等级。
在建筑物进线柜安装第一级防雷器，选择相对通流容量大的T1级电源防雷器，波形为10/350us，冲击放电电流Iimp为~50kA；然后在下属的区域配电箱处安装二级电源防雷器，波形8/20us，最大放电电流为Imax为40KA，最后在设备前端安装三级电源防雷器，波形为8/20us，最大放电电流20kA。
其次是供电系统的类别，建筑物内的供电系统是单相供电还是三相供电，单相供电系统需要选择2P电源防雷器，TT系统选择3P+1的电源防雷器，TN-C三相四线系统选择3P 电源防雷器，TN-S三相五线系统选择4P电源防雷器。
下面是防雷器的几个重要参数：（1）标称电压Un：被保护系统的额定电压，在信息技术系统中此参数表明了应该选用的保护器的类型，它标出交流或直流电压的有效值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 持续耐压与残压是一对矛盾体，持续耐压 高，保护器的寿命高，而残压也高；持续
耐压低，保护器的寿命低，而残压也低； 但在5-10kA雷电流冲击下，持续耐压为 350V的保护器与持续耐压为440V的保护器 比较，其残压低不到100V，不会很快提高 系统残压，因此我们认为选择持续耐压 （如440V）比较高的保护器，以提高保护 器使用寿命是合理的。
• 3、最大连续工作电压Uc根据《防雷规范》 第6.4.5条规定，在TN供电系统中其Uc最大 大于1.15*220V=253伏，同时在第6.4.6条 规定“在供电电压偏差超过10%以及谐波
使电压幅值加大的场所，应根据具体情况 对SPD提高持续耐压”，有些配电箱制造 厂家只选择275V，我们认为TN供电系统持 续工作电压选择275V是不合适的，其理由 如下：
• 2）GA173-98《计算机信息系统防雷保安器》产品标准规 定：电涌保护器的标称导通电压大于2.2倍的系统工作电 压，即在220V工作系统中应大于484V；我们知道限压型 SPD的主要元器件是压敏电阻，根据压敏电阻的分类标准 中持续耐压与压敏电压（标称导通电压）关系表可以看出： 压敏电压不是某一固定值，而是个范围，对比484V，我 们可以得出持续耐压应大于350V。
• 1、按照《防雷规范》第6.4.4条规定“电涌保护器必须能承受 预期通过它们的雷电流，并应符合以下两个附加要求：通过电 涌时的最大钳位电压，有能力熄灭在雷电流通过后产生的工频 续流。”即电涌保护器的最大钳位电压加上其两端的感应电压 应与所属系统的基本绝缘水平和设备允许的最大电涌电压协调 一致。最大放电电流按照《防雷规范》第6.4.6条规定，在 LPZOA、LPZOB与LPZ1区的交界处安装电涌保护器其最大放 电电流计算如下：根据《防雷规范》规定的“全部雷电流的 50%流入建筑物的防雷装置。另50%流入引入建筑物的各种外 来导电物、电力线缆、通信线缆等设”。
• 6、结构形式电涌保护器的结构形式是非常重要， 主要存在两种结构形式：整体式模块化设计和插拔式 模块化设计。插拔式结构因存在插拔间隙而存在间隙 放电，尤其在空气湿度比较大的地方，此现象将会更 严重，使保护器的使用寿命降低。整体式模块化设计 不存在任何间隙，同时因采用35mm导轨式安装，也 方便更换。
• 1）我们知道GB50057-94是按照IEC标准制定的，而IEC 标准主要吸收的是欧美发达等国家的标准，其防雷依据主 要是发达国家的电网的高质量，而我国电网质量与发达国 家还存在比较大差距，尤其在故障电压、电压偏差、电压 波动、电压畸变、谐波影响、三相不平衡系数等方面存在 更大的差距，在某些地方供电电压超过+15%，也是8《计算机信息系统防雷保护 器》中第6.1.1条规定，并联型电源避雷器的漏电流应 小于20A，漏电流I0越大，电涌保护器将聚集能量而 发热的可能性增大，而漏电流又是随着压敏电阻的温 度升高而增大的，因此，此时该压敏电阻就处于恶性 循环状态，这也表明了漏电流随时间的变化率（增加 率）越大，电涌保护器聚集能量将越快，从而性能会 越差，保护器使用寿命下降，一般情况下，保护器的 漏电流小于10A为宜。
宁波市海曙巨龙电气厂http://ww
电源浪涌保护器的选型
• 随着国际信息潮流的冲击、微电子科技的沸腾和通讯、计算机 及自动控制技术的日新月异，建筑开始走向高品质、高功能领 域，形成了一种新的建筑形式——智能建筑。由于在智能建筑 中存在众多信息系统，《建筑物防雷设计规范》GB50057-94 （2002年版）（以下简称《防雷规范》）提出了安装电涌保护 器的相关要求，以保证信息系统的安全稳定运行，笔者仅对其 中使用的电涌保护器的产品选型提几点自己的看法。电涌保护 器从本质上看就是一种等电位连接用的材料而已，其选型就是 指在不同的防雷区内，按照不同雷击电磁脉冲的严重程度和等 电位连接点的位置，决定位于该区域内的电子设备采用何种电 涌保护器，实现与共用接地体等电位联结。笔者将从电涌保护 器的最大放电电流Imax、保护电压Up、持续工作电压Uc、漏 电流Ip、告警方式等方面进行论述。
• 一级电涌保护器的保护电压Up为4000V是不允许的，选择 保护电压为2000V左右是合适的。电源供电到各个机房配 电箱、重要用电设备、楼层配电箱时，已经经过了线缆的 多次延时、解藕作用，其波头时间将远大于10微秒，雷电 流能量也经过多次分流衰减，能量将小于5000A，因此每 根线路的电流最大平均梯度=5kA/2*30%/10 s=0.075kA/ s， 当电涌保护器如上图一安装时：A、B的最大电涌电压 = UL1+Ur+UL2=0.1kV+ Ur，（设L1+L2=1.5m），因机 房设备如服务器、计算机、交换矩阵等属于特殊保护设备， 其耐冲击电压额定值为1500伏，此时，选择的电涌保护器 的保护电压应小于1400伏，因此，二级电涌保护器的保护 电压（在3-5kA下）小于1200伏是合适的。
• 最大放电电流一级电涌保护器的最大放电 电流。《防雷规范》第6.4.8条、第6.4.9条 规定，在LPZ1区与LPZ2区（机房配电箱）
安装的电涌保护器，其标称放电电流（额 定放电电流）大于5kA，选用最大放电电流 为40kA、标称放电电流为10kA的电涌保护 器作为二级保护器。
• 2、保护电压选择保护器合适的残压固然很重要，但 当电源保护器安装在低压电网中时，我们更应该考虑 系统的残压，即在考虑保护器残压的同时也要考虑到 电涌保护器的安装方式对系统残压的影响，设保护器 安装，因雷电波在系统中的电流最大平均梯度不是在 首次雷击，而是在后续雷击中，如按照《通信局（站） 雷电过电压保护工程设计规范》YD/T5098-2001中规 定的模块式保护器的接线端子与相线和零线之间的连 接线长度应小于0.5米，其接地线的长度应小于1米的 要求，在低压柜中选择合适位置，使总连接线长度小 于1.0米是有可能的。
• 5、告警方式目前能提供的告警方式共有三类，一类 是遥信、遥测告警，适用于无人值守的工作场合；另 一类是可视告警，通过机械设计实现告警功能，该告 警方式应在雷雨过后对设施进行检查或定期检查，适 用于所有的场合，也是目前使用最多的告警方式；还 有是声光告警，此告警方式需增加一个告警模块，目 前许多专家建议谨慎使用。因为雷击时，有可能是声 光告警模块首先被击坏而失去声光告警功能，如此时 产品也正好被击坏，人们因依赖声光告警而未察觉， 等第二次雷击时，雷电将会乘虚而入击坏后续保护设 备。
• 雷电波经建筑物引入的电力线缆、信息线 缆、金属管道等分解，总配电间的低配供
电线缆雷电流的分流值计算表，线路屏蔽 时，通过的雷电流降低到原来的30%，根 据《通信局（站）雷电过电压保护工程设 计规范》YD/T5098-2001中规定的脉冲为 10/350 s波形的电荷量约为8/20 s模拟雷电 波波形电荷量的20倍。
