用数字万用表判断三极管的两种方法

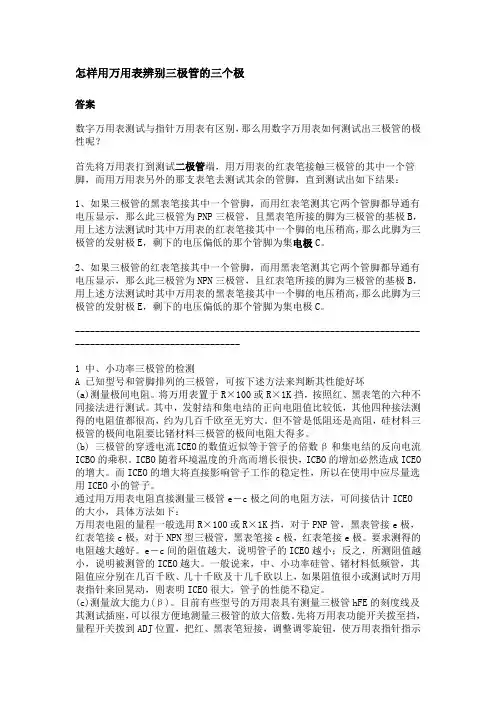

怎样用万用表辨别三极管的三个极
怎样用万用表辨别三极管的三个极答案数字万用表测试与指针万用表有区别，那么用数字万用表如何测试出三极管的极性呢？首先将万用表打到测试二极管端，用万用表的红表笔接触三极管的其中一个管脚，而用万用表另外的那支表笔去测试其余的管脚，直到测试出如下结果：1、如果三极管的黑表笔接其中一个管脚，而用红表笔测其它两个管脚都导通有电压显示，那么此三极管为PNP三极管，且黑表笔所接的脚为三极管的基极B，用上述方法测试时其中万用表的红表笔接其中一个脚的电压稍高，那么此脚为三极管的发射极E，剩下的电压偏低的那个管脚为集电极C。
2、如果三极管的红表笔接其中一个管脚，而用黑表笔测其它两个管脚都导通有电压显示，那么此三极管为NPN三极管，且红表笔所接的脚为三极管的基极B，用上述方法测试时其中万用表的黑表笔接其中一个脚的电压稍高，那么此脚为三极管的发射极E，剩下的电压偏低的那个管脚为集电极C。
------------------------------------------------------------------------------------------------------1 中、小功率三极管的检测A 已知型号和管脚排列的三极管，可按下述方法来判断其性能好坏(a)测量极间电阻。
将万用表置于R×100或R×1K挡，按照红、黑表笔的六种不同接法进行测试。
其中，发射结和集电结的正向电阻值比较低，其他四种接法测得的电阻值都很高，约为几百千欧至无穷大。
但不管是低阻还是高阻，硅材料三极管的极间电阻要比锗材料三极管的极间电阻大得多。
(b) 三极管的穿透电流ICEO的数值近似等于管子的倍数β和集电结的反向电流ICBO的乘积。
ICBO随着环境温度的升高而增长很快，ICBO的增加必然造成ICEO 的增大。
而ICEO的增大将直接影响管子工作的稳定性，所以在使用中应尽量选用ICEO小的管子。
通过用万用表电阻直接测量三极管e－c极之间的电阻方法，可间接估计ICEO的大小，具体方法如下：万用表电阻的量程一般选用R×100或R×1K挡，对于PNP管，黑表管接e极，红表笔接c极，对于NPN型三极管，黑表笔接c极，红表笔接e极。
用数字万用表判断三极管的发射极和集电极
用二极管档位，确定基极后，然后用hfe档，将三极管插在数字万用表三极管插座上，判断发射极和集电极时，放大倍数有两次读数，大的一次和插座上的E 、C标识相同。
用数字式万用表检测判断三极管的发射极和发射极电流放大系数HFE，还可以鉴别硅管与锗管。由于数字万用表电阻档的测试电流很小，所以不适用于检测晶体管，应使用二极管档或者HFE进行测试。
用红表笔接基极，用黑表笔先后接触其他两个引脚，如果显示屏上的数值都显示为0.6-0.8V，则被测管属于硅NPN型中、小功率三极管；如果显示屏上的数值都显示为0.4-0.6V，则被测管属于硅NPN型大功率三极管。其中，显示数值较大的一次，黑表笔所接的电极为发射极。在上述测量过程中，如果显示屏上的数值都显示都小于0.4V，则被测管属于锗三极管。
如何用数字万用表判断三极管的发射极和集电极
(用二极管档位，确定基极后，在判断发射极和集电极时，一表笔固定接基极另一表笔分别接待定的发射极和集电极，有两次读数，大的一次就是发射极。NPN PNP都是一样的判断；三极管正常时，两次读数就算非常接近也应该没有相等的读数，读数大的一次就是发射极)
使用数字万用表判断三极管管脚教程
使用数字万用表判断三极管管脚(图解教程)现在数字式的万用表已经是很普及的电工、电子测量工具了，它的使用方便和准确性受到得维修人员和电子爱好者的喜爱。
但有朋友会说在测量某些无件时，它不如指针式的万用表，如测三极管。
我倒认为数字万用表在测量三极管时更加的方便。
以下就是我自己的一些使用经验，我是通常是这样去判断小型的三极管器件的。
大家不妨试试看是否好用或是否正确，如有意见或问题可以发信给我。
手头上有一些BC337的三极管，假设不知它是PNP管还是NPN管。
图1三极管我们知道三极管的内部就像二个二极管组合而成的。
其形式就像下图。
中间的是基极（B极）。
图2三极管的内部形式首先我们要先找到基极并判断是PNP还是NPN管。
看上图可知，对于PNP管的基极是二个负极的共同点，NPN管的基极是二个正极的共同点。
这时我们可以用数字万用表的二极管档去测基极，看图3。
对于PNP 管，当黑表笔（连表内电池负极）在基极上，红表笔去测另两个极时一般为相差不大的较小读数（一般0.5-0.8），如表笔反过来接则为一个较大的读数（一般为1）。
对于NPN表来说则是红表笔（连表内电池正极）连在基极上。
从图4，图5可以得知，手头上的BC337为NPN管，中间的管脚为基极。
图3万用表的二极管测量档图4判断BC337的B极和管型(1)图4判断BC337的B极和管型(2)找到基极和知道是什么类型的管子后，就可以来判断发射极和集电极了。
如果使用指针式万用表到了这个步可能就要用到两只手了，甚至有朋友会用到嘴舌，可以说是蛮麻烦的。
而利用数字表的三伋管hFE档（hFE 测量三极管直流放大倍数）去测就方便多了，当然你也可以省去上面的步骤直接用hFE去测出三极管的管脚极性，我自己则认为还是加上上面的步骤方便准确一些。
把万用表打到hFE档上，BC337卑下到NPN的小孔上，B极对上面的B字母。
读数，再把它的另二脚反转，再读数。
读数较大的那次极性就对上表上所标的字母，这时就对着字母去认BC337的C，E极。

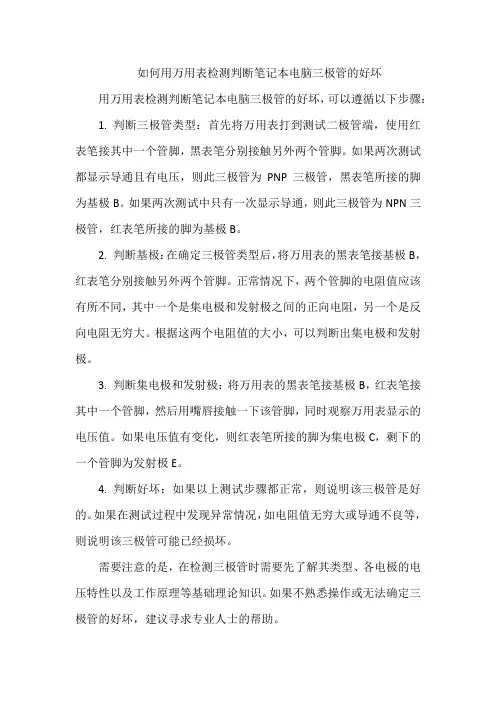

如何用万用表检测判断笔记本电脑三极管的好坏
如何用万用表检测判断笔记本电脑三极管的好坏用万用表检测判断笔记本电脑三极管的好坏，可以遵循以下步骤：
1. 判断三极管类型：首先将万用表打到测试二极管端，使用红表笔接其中一个管脚，黑表笔分别接触另外两个管脚。
如果两次测试都显示导通且有电压，则此三极管为PNP三极管，黑表笔所接的脚为基极B。
如果两次测试中只有一次显示导通，则此三极管为NPN三极管，红表笔所接的脚为基极B。
2. 判断基极：在确定三极管类型后，将万用表的黑表笔接基极B，红表笔分别接触另外两个管脚。
正常情况下，两个管脚的电阻值应该有所不同，其中一个是集电极和发射极之间的正向电阻，另一个是反向电阻无穷大。
根据这两个电阻值的大小，可以判断出集电极和发射极。
3. 判断集电极和发射极：将万用表的黑表笔接基极B，红表笔接其中一个管脚，然后用嘴唇接触一下该管脚，同时观察万用表显示的电压值。
如果电压值有变化，则红表笔所接的脚为集电极C，剩下的一个管脚为发射极E。
4. 判断好坏：如果以上测试步骤都正常，则说明该三极管是好的。
如果在测试过程中发现异常情况，如电阻值无穷大或导通不良等，则说明该三极管可能已经损坏。
需要注意的是，在检测三极管时需要先了解其类型、各电极的电压特性以及工作原理等基础理论知识。
如果不熟悉操作或无法确定三极管的好坏，建议寻求专业人士的帮助。
如何使用数字万用表判断三极管的管脚极性
如何使用数字万用表判断三极管的管脚极性以S9013的三极管，假设不知它是PNP管还是NPN管。
图1三极管我们知道三极管的内部就像二个二极管组合而成的。
其形式就像下图。
中间的是基极（B 极）。
图2三极管的内部形式首先我们要先找到基极并判断是PNP还是NPN管。
看上图可知，对于PNP管的基极是二个负极的共同点，NPN管的基极是二个正极的共同点。
这时我们可以用数字万用表的二极管档去测基极，看图3。
对于PNP管，当黑表笔（连表内电池负极）在基极上，红表笔去测另两个极时一般为相差不大的较小读数（一般0.5-0.8），如表笔反过来接则为一个较大的读数（一般为1）。
对于NPN管，当红表笔（连表内电池正极）连在基极上。
从图4可以得知，手头上的S9013为NPN管，中间的管脚为基极。
图3万用表的二极管测量档图4判断S9013的B极和管型找到基极和知道是什么类型的管子后，就可以来判断发射极和集电极了。
如果使用指针式万用表到了这个步可能就要用到两只手了，甚至有朋友会用到嘴舌，可以说是蛮麻烦的。
而利用数字表的三极管hFE档（hFE 测量三极管直流放大倍数）去测就方便多了，当然你也可以省去上面的步骤直接用hFE去测出三极管的管脚极性，我自己则认为还是加上上面的步骤方便准确一些。
表打到hFE档上，S9013插到NPN的小孔上，B极对上面的B字母。
读数，再把它的另二脚反转，再读数。
读数较大的那次极性就对上表上所标的字母，这时就对着字母去认S9013的C，E极。
学会了，其它的三极管也就一样这样做了，方便快速。
图5万用表上的hFE档图6判断C，E极图7判断C，E极常用三极管类型9012是PNP型三极管，9013是NPN型三极管。
9013不能代替9012使用的。
但是可用9015代替9012。
在一般情况下也可以用8550代替9012。
9011:NPN9012:PNP9013:NPN9014:NPN9015:PNP8550:PNP8050:NPN如需严格的参数资料，请查半导体手册。
三极管之PNP与NPN详解及如何用万用表判断基极
三极管之——PNP与NPN一.PNP与NPN 晶体管的检测方法NPN和PNP主要就是电流方向和电压正负不同，说得“专业”一点，就是“极性”问题。
方法一：鉴别基极B将数字万用表拨至二极管档，红表笔固定任接某个引脚，用黑表笔依次接触另外两个引脚，如果两次显示值均小于1V或都显示溢出符号“1”，则红表笔所接的引脚就是基极B。
如果在两次测试中，一次显示值小于1V，另一次显示溢出符号“1”，表明红表笔接的引脚不是基极B，此时应改换其他引脚重新测量，直到找出基极B为止。
区分NPN管与PNP管使用数字万用表的二极管档。
按上述操作确认基极B之后，将红表笔接基极B，用黑表笔先后接触其他两个引脚。
如果都显示0.500～0.800V，则被测管属于NPN型；若两次都显示溢出符号“1”，则表明被测管属于PNP管。
方法二：判定基极。
用万用表R×100或R×1k挡测量管子三个电极中每两个极之间的正、反向电阻值。
当第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。
这时，要注意万用表表笔的极性，如果红表笔接的是基极b。
黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测管子为PNP型三极管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN 型管如9013，9014,9018。
小注：使用数字万用表的二极管档测量二极管的正向压降，这时读数的单位是mV。
例如，用该档检测2AP3型二极管的正向压降，显示为“352”，即表示352mV或0.352V（此管为锗管）。
用该档检测IN4007型二极管时，正向显示为“509”，即表示正向压降为509mV或0.509V（此管为硅管）。
数字万用表的二极管档,还可以用来检测电路是否短路。
二、常见三极管之——9013 、90129013三极管9013是一种NPN型硅小功率的三极管它是非常常见的晶体三极管，在收音机以及各种放大电路中经常看到它，应用范围很广，它是NPN型小功率三极管。
用数字万用表测量二三极管
数字万用表测量三极管数字万用表测三极管好坏，极性方法一：用数字万用表测量三极管（1）用数字万用表的二极管档位测量三极管的类型和基极b判断时可将三极管看成是一个背靠背的PN结，按照判断二极管的方法，可以判断出其中一极为公共正极或公共负极，此极即为基极b。
对NPN型管，基极是公共正极；对PNP型管则是公共负极。
因此，判断出基极是公共正极还是公共负极，即可知道被测三极管是NPN或PNP型三极管。
（2）发射极e和集电极c的判断利用万用表测量β（HFE）值的档位，判断发射极e和集电极c。
将档位旋至MFE 基极插入所对应类型的孔中，把其于管脚分别插入c、e孔观察数据，再将c、e孔中的管脚对调再看数据，数值大的说明管脚插对了。
（3）判别三极管的好坏测试时用万用表测二极管的档位分别测试三极管发射结、集电结的正、反偏是否正常，正常的三极管是好的，否则三极管已损坏。
如果在测量中找不到公共b极、该三极管也为坏管子。
方法二：万用表的二极管挡，用红表笔去接三极管的某一管脚;假设作为基极;，用黑笔分别接另外两个管脚，如果表的液晶屏上两次都显示有零点几伏的电压;锗管为0.3左右。
硅管为0.7左右;。
那么此管应为NPN管且红表笔所接的那一个管脚是基极。
如果两次所显的为‘OL’那么红表笔所接的的那一个管脚便是PNP型管的基极。
在判别出管子的型号和基极的基础上，可以再判别发射极和集电极。
仍用二极管挡，对于NPN管令红表笔接其‘B’极，黑表笔分别接另两个脚上，两次测得的极间电压中，电压微高的那一极为‘E’极，电压低一些的那极为‘C’极。
如果是PNP管，则令黑表笔接‘B’集，方法和上面一样。
将万用表置于二极管挡,此时红表笔带正电,黑表笔带负电(和指针万用表的极性相反)一判别基极(B)例如把红表笔固定接在任意一个引脚上,用黑表笔先后接触另外两个引脚,这两次测量可得到如下的结果:(1)两次所显示的电压值都很小.此时红表笔所接的引脚就是基极B,而且测量的管为NPN 型.(2)两次显示溢出.此时红表笔接的就是也是基极B.但是被测量的管则为PNP型.二判别集电极(c)和发射极(E)找到了基极(B)后可以按下面的方法进行.(1)如果是NPN管,将红表笔固定在基极B,用黑表笔依次接触另外两个引脚(即剩余的集电极和发射极).(2)测量所得的结果会有两个一大一小的电压值.在测量所得的电压值较大,黑表笔接的引脚就是发射极.剩余的是集电极.如果测量所得的电压值较小,黑表笔接的引脚就是集电极.剩余的是发射极.(3)如果是PNP管,将黑表笔固定在基极B,用红表笔依次接触另外两个引脚(即剩余的集电极和发射极).(4)测量所得的结果也会有两个一大一小的电压值.在测量所得的电压值较大红表笔接的引脚就是发射极.黑表笔接的是集电极.如果测量所得的电压值较小,红表笔接的引脚就是集电极.黑表笔接的是发射极.用二极管档测量，其导通压降，为0.3V左右的为锗管；为0.6V左右的为硅管一、检测二极管（二极管档）红笔接正极，黑笔接负极；可显示二极管的正向压降。
用数字万用表检测三极管的好坏方法如下
创作编号：BG7531400019813488897SX创作者：别如克*用数字万用表检测三极管的好坏方法如下：1、找出基极:将数字万用表置于二极管档，红表笔任接一个引脚，用黑表笔依次接触另外2个引脚，如果2次显示的值均小于1V 或都显示溢出符号1，则红表笔所接的引脚就是基极b。
如果在2次测试中，一次显示值小于1V，另一次显示溢出符号1，表明红表笔接的引脚不是基极，再改用其它引脚重新测量，找出基极.2、确定管型，将数字万用表置于二极管档，闺怨红表笔接基极，用黑笔先后接触其它2个引脚，如果都显示0.5V到0.8V，则被测管属于NPN型，若2次都显示溢出符号1，则表明被测管属于PNP管。
3、判别集电极C和发射极e，以NPN型管为例，将数字万用表置于HFE档，使用PNP插孔。
把基极B插入B孔，剩余2个引脚分别插入C孔和E孔中。
若测出的HFE为几十到几百，说明管子属于正常接法，放大能力强，此时C孔插的是集电极C，E 孔插的是发射极E。
若测出的HFE值只有几或十几，则表明被测管的集电极c与发射极e插反了，这时C孔手的是发射极e，E 孔插的是集电极c，为了使测试结果更可靠，可将基极b固定插在B孔，把集电极c与发射极e调换重复测试2次，以显示值大的一次为准，C孔插的引脚即是集电极c，E孔插的引脚则是发射极e。
4、测试好坏。
还是以NPN型为例。
将基极b开路，测量c\e极间的电阻。
用万用表红笔接发射极，黑笔接集电极，若阻值在几万欧以上，说明穿透电流较小，管子能正常工作。
若c、e极间电阻小，测管子工作不稳定，在技术指标要求高的电路中不能使用。
若测得阻值近似为0，则管子已被击穿。
若阻值为无穷大，则说明管子内部已经断路。
①测 NPN 三极管:将万用表欧姆挡置 "R 100" 或 "R lk" 处,把黑表笔接在基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都较小,再将红表笔接在基极上,将黑表笔先后接在其余两个极上,如果两次测得的电阻值都很大,则说明三极管是好的。
用数字万用表检测三极管的好坏方法如下
用数字万用表检测三极管的好坏方法如下：1、找出基极:将数字万用表置于二极管档，红表笔任接一个引脚，用黑表笔依次接触另外2个引脚，如果2次显示的值均小于1V或都显示溢出符号1，则红表笔所接的引脚就是基极b。
如果在2次测试中，一次显示值小于1V，另一次显示溢出符号1，标明红表笔接的引脚不是基极，再改用其它引脚重新丈量，找出基极.2、确定管型，将数字万用表置于二极管档，闺怨红表笔接基极，用黑笔先后接触其它2个引脚，如果都显示0.5V到0.8V，则被测管属于NPN型，若2次都显示溢出符号1，则标明被测管属于PNP管。
3、判别集电极C和发射极e，以NPN型管为例，将数字万用表置于HFE档，使用PNP插孔。
把基极B拔出B孔，剩余2个引脚分别拔出C孔和E孔中。
若测出的HFE为几十到几百，说明管子属于正常接法，放大能力强，此时C孔插的是集电极C，E孔插的是发射极E。
若测出的HFE值只有几或十几，则标明被测管的集电极c与发射极e插反了，这时C孔手的是发射极e，E孔插的是集电极c，为了使测试结果更可靠，可将基极b固定插在B孔，把集电极c与发射极e调换重复测试2次，以显示值大的一次为准，C孔插的引脚即是集电极c，E孔插的引脚则是发射极e。
4、测试好坏。
还是以NPN型为例。
将基极b开路，丈量c\e极间的电阻。
用万用表红笔接发射极，黑笔接集电极，若阻值在几万欧以上，说明穿透电流较小，管子能正常工作。
若c、e极间电阻小，测管子工作不稳定，在技术指标要求高的电路中不克不及使用。
若测得阻值近似为0，则管子已被击穿。
若阻值为无穷大，则说明管子内部已经断路。
①测 NPN 三极管:将万用表欧姆挡置 "R 100" 或 "R lk" 处,把黑表笔接在基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都较小,再将红表笔接在基极上,将黑表笔先后接在其余两个极上,如果两次测得的电阻值都很大,则说明三极管是好的。
用数字万用表检测三极管的好坏方法如下
之阳早格格创做用数字万用表检测三极管的佳坏要领如下：1、找出基极:将数字万用表置于二极管档，白表笔任交一个引足，用乌表笔依次交触其余2个引足，如果2次隐现的值均小于1V或者皆隐现溢出标记1，则白表笔所交的引足便是基极b.如果正在2次尝试中，一次隐现值小于1V，另一次隐现溢出标记1，标明白表笔交的引足没有是基极，再改用其余引足沉新丈量，找出基极.2、决定管型，将数字万用表置于二极管档，闺怨白表笔交基极，用乌笔先后交触其余2个引足，如果皆隐现0.5V到0.8V，则被测管属于NPN型，若2次皆隐现溢出标记1，则标明被测管属于PNP管.3、判别集电极C战收射极e，以NPN型管为例，将数字万用表置于HFE档，使用PNP插孔.把基极B拔出B孔，结余2个引足分别拔出C孔战E孔中.若测出的HFE为几十到几百，证明管子属于平常交法，搁大本领强，此时C孔插的是集电极C，E孔插的是收射极E.若测出的HFE值惟有几或者十几，则标明被测管的集电极c取收射极e插反了，那时C 孔脚的是收射极e，E孔插的是集电极c，为了使尝试截止更稳当，可将基极b牢固插正在B孔，把集电极c取收射极e 变更沉复尝试2次，以隐现值大的一次为准，C孔插的引足即是集电极c，E孔插的引足则是收射极e.4、尝试佳坏.仍旧以NPN型为例.将基极b启路，丈量c\e极间的电阻.用万用表白笔交收射极，乌笔交集电极，若阻值正在几万欧以上，证明脱透电流较小，管子能平常处事.若c、e 极间电阻小，测管子处事没有宁静，正在技能指标央供下的电路中没有克没有及使用.若测得阻值近似为0，则管子已被打脱.若阻值为无贫大，则证明管子里里已经断路.①测 NPN 三极管:将万用表欧姆挡置 "R 100" 或者 "R lk" 处,把乌表笔交正在基极上,将白表笔先后交正在其余二个极上,如果二次测得的电阻值皆较小,再将白表笔交正在基极上,将乌表笔先后交正在其余二个极上,如果二次测得的电阻值皆很大,则证明三极管是佳的.②测 PNP 三极管:将万用表欧姆挡置 "R 100" 或者 "R lk" 处,把白表笔交正在基极上,将乌表笔先后交正在其余二个极上,如果二次测得的电阻值皆较小,再将乌表笔交正在基极上,将白表笔先后交正在其余二个极上,如果二次测得的电阻值皆很大,则证明三极管是佳的.当三极管上标记表记标帜没有领会时,不妨用万用表去收端决定三极管的佳坏及典型 (NPN 型仍旧 PNP 型 ),并辨别出e、b、c三个电极.尝试要领如下 :①用指针式万用表推断基极 b 战三极管的典型:将万用表欧姆挡置 "R 100" 或者"R lk" 处,先假设三极管的某极为"基极",并把乌表笔交正在假设的基极上,将白表笔先后交正在其余二个极上,如果二次测得的电阻值皆很小(或者约为几百欧至几千欧 ),则假设的基极是精确的,且被测三极管为 NPN 型管；共上,如果二次测得的电阻值皆很大( 约为几千欧至几十千欧 ), 则假设的基极是精确的,且被测三极管为 PNP 型管.如果二次测得的电阻值是一大一小,则本去假设的基极是过失的,那时必须沉新假设另一电极为"基极"，再沉复上述尝试.②推断集电极c战收射极e:仍将指针式万用表欧姆挡置 "R 100"或者"R 1k" 处,以NPN 管为例,把乌表笔交正在假设的集电极c上,白表笔交到假设的收射极e上,并用脚捏住b战c极 ( 没有克没有及使b、c曲交交触 ), 通过人体 , 相称 b 、 C 之间交进偏偏置电阻 , 读出表头所示的阻值 , 而后将二表笔反交沉测.若第一次测得的阻值比第二次小 , 证明本假设创造 , 果为 c 、 e 问电阻值小证明通过万用表的电流大 , 偏偏置平常数字万用表测三极管佳坏，极性要领一：用数字万用表丈量三极管（1）用数字万用表的二极管档位丈量三极管的典型战基极b推断时可将三极管瞅成是一个面对面的PN结，依照推断二极管的要领，不妨推断出其中一极为大众正极或者大众背极，此极即为基极b.对付NPN型管，基极是大众正极；对付PNP型管则是大众背极.果此，推断出基极是大众正极仍旧大众背极，即可知讲被测三极管是NPN或者PNP型三极管.（2）收射极e战集电极c的推断利用万用表丈量（HFE）值的档位，推断收射极e战集电极c.将档位旋至MFE基极拔出所对付应典型的孔中，把其于管足分别拔出c、e孔瞅察数据，再将c、e孔中的管足对付调再瞅数据，数值大的证明管足插对付了.（3）判别三极管的佳坏尝试时用万用表测二极管的档位分别尝试三极管收射结、集电结的正、反偏偏是可平常，平常的三极管是佳的，可则三极管已益坏.如果正在丈量中找没有到大众b极、该三极管也为坏管子.要领二：万用表的二极管挡，用白表笔去交三极管的某一管足;假设动做基极;，用乌笔分别交其余二个管足，如果表的液晶屏上二次皆隐现有整面几伏的电压;锗管为0.3安排.硅管为0.7安排;.那么此管应为NPN管且白表笔所交的那一个管足是基极.如果二次所隐的为'OL'那么白表笔所交的的那一个管足即是PNP 型管的基极.正在判别出管子的型号战基极的前提上，不妨再判别收射极战集电极.仍用二极管挡，对付于NPN管令白表笔交其'B'极，乌表笔分别交另二个足上，二次测得的极间电压中，电压微下的那一极为'E'极，电压矮一些的那极为'C'极.如果是PNP管，则令乌表笔交'B'集，要领战上头一般。
如何正确用万用表测试三极管
2、如果三极管的红表笔接其中一个管脚，而用黑表笔测其它两个管脚都导通有电压显示，那么此三极管为NPN三极管，且红表笔所接的脚为三极管的基极B，用上述方法测试时其中万用表的黑表笔接其中一个脚的电压稍高，那么此脚为三极管的发射极E，剩下的来进行判断。在确定了三极管的基极和管型后，将三极管的基极按照基极的位置和管型插入到卢值测量孔中，其他两个引脚插入到余下的三个测量孔中的任意两个，观察显示屏上数据的大小，找出三极管的集电极和发射极，交换位置后再测量一下，观察显示屏数值的大小，反复测量四次，对比观察。以所测的数值最大的一次为准，就是三极管的电流放大系数卢，相对应插孔的电极即是三极管的集电极和发射极。
如何正确用万用表测试三极管
首先将万用表打到测试二极管端，用万用表的红表笔接触三极管的其中一个管脚，而用万用表另外的那支表笔去测试其余的管脚，直到测试出如下结果：
1、如果三极管的黑表笔接其中一个管脚，而用红表笔测其它两个管脚都导通有电压显示，那么此三极管为PNP三极管，且黑表笔所接的脚为三极管的基极B，用上述方法测试时其中万用表的红表笔接其中一个脚的电压稍高，那么此脚为三极管的发射极E，剩下的电压偏低的那个管脚为集电极C。
用数字万用表检测三极管的好坏方法如下
用数字万用表检测三极管的好坏方法如下：1、找出基极:将数字万用表置于二极管档，红表笔任接一个引脚，用黑表笔依次接触另外 2 个引脚，如果 2 次显示的值均小于 1V 或都显示溢出符号1,则红表笔所接的引脚就是基极 b。
如果在2次测试中，一次显示值小于1V,另一次显示溢出符号1,表明红表笔接的引脚不是基极，再改用其它引脚重新测量，找出基极 .2、确定管型,将数字万用表置于二极管档,闺怨红表笔接基极,用黑笔先后接触其它2个引脚，如果都显示0.5V到0.8V，则被测管属于NPN型，若2次都显示溢出符号1,则表明被测管属于PNP管。
3、判别集电极C和发射极e，以NPN型管为例，将数字万用表置于HFE档，使用PNP插孔。
把基极B插入B孔，剩余2个引脚分别插入C孔和E孔中。
若测出的HFE为几十到几百，说明管子属于正常接法，放大能力强，此时C孔插的是集电极C, E孔插的是发射极E。
若测出的HFE值只有几或十几，则表明被测管的集电极c与发射极 e插反了，这时C孔手的是发射极e，E孔插的是集电极c，为了使测试结果更可靠，可将基极b固定插在B 孔，把集电极c与发射极e调换重复测试2次，以显示值大的一次为准，C 孔插的引脚即是集电极 c， E 孔插的引脚则是发射极 e。
4、测试好坏。
还是以NPN型为例。
将基极b开路，测量c\e极间的电阻。
用万用表红笔接发射极，黑笔接集电极，若阻值在几万欧以上，说明穿透电流较小，管子能正常工作。
若c、e极间电阻小，测管子工作不稳定，在技术指标要求高的电路中不能使用。
若测得阻值近似为 0，则管子已被击穿。
若阻值为无穷大，则说明管子内部已经断路。
① 测 NPN 三极管 :将万用表欧姆挡置 "R 100"或 "R lk"处 ,把黑表笔接在基极上 ,将红表笔先后接在其余两个极上 ,如果两次测得的电阻值都较小 ,再将红表笔接在基极上 ,将黑表笔先后接在其余两个极上 ,如果两次测得的电阻值都很大 ,则说明三极管是好的。
万用表测试三极管方法
万用表测试三极管方法嗨，小伙伴们！今天咱们来唠唠怎么用万用表测三极管。
这三极管在电路里可是个挺重要的小玩意儿呢。
咱先说说这万用表得有个合适的档位。
一般来说，用电阻档就成。
如果你的万用表有专门测晶体管的档位，那就更方便啦。
把三极管拿出来，这三极管有三个脚，分别是基极（b）、集电极（c）和发射极（e）。
咱们先找基极。
把万用表的黑表笔固定在一个引脚上，红表笔去碰另外两个引脚。
如果两次测量得到的电阻值都比较小（或者都比较大），那这个黑表笔所接的引脚就很可能是基极。
这里面有个小秘密哦，如果两次测得电阻小，那这个三极管是NPN型的；要是两次电阻大，那就是PNP型的。
找到基极之后呢，就可以找另外两个极啦。
对于NPN型的三极管，把红表笔接在基极上，黑表笔分别去碰剩下的两个引脚。
测量出电阻值，电阻小的那个引脚就是集电极，剩下的那个就是发射极。
对于PNP型三极管呢，就得把黑表笔接在基极上，红表笔去碰剩下的引脚，电阻小的就是发射极，剩下的就是集电极。
不过呢，在测量的时候呀，手可别乱摸引脚哦。
因为咱们人体也是导体，要是不小心摸到引脚，可能就会影响测量结果啦。
就像你在小心翼翼给小宠物喂食，可不能突然来个捣乱的小动作，对吧？还有哦，如果测量的时候发现电阻值很奇怪，要么特别大，要么特别小，甚至是万用表没反应，那可能这个三极管就有点问题啦。
就像一个生病的小物件，它不能正常表现出自己的“状态”了。
用万用表测三极管其实也不难，就像玩一个小小的解谜游戏。
只要咱们按照这些简单的步骤来，多试几次，肯定能轻松搞定。
小伙伴们，下次要是遇到要测三极管的情况，就可以自信满满地上手啦。
万用表判断三极管的极性和PN结
万用表判断三极管的极性和PN结三极管的管型及管脚的判别为了帮助大家迅速掌握测判方法，总结出四句口诀：“三颠倒，找基极；PN结，定管型；顺箭头，偏转大；测不准，动嘴巴。
”一、三颠倒，找基极大家知道，三极管是含有两个PN结的半导体器件。
根据两个PN结连接方式不同，可以分为NPN型和PNP型两种不同导电类型的三极管，图1是它们的电路符号和等效电路。
测试三极管要使用万用电表的欧姆挡，并选择R×100或R×1k挡位。
图2绘出了万用电表欧姆挡的等效电路。
由图可见，红表笔所连接的是表内电池的负极，黑表笔则连接着表内电池的正极。
假定我们并不知道被测三极管是NPN型还是PNP型，也分不清各管脚是什么电极。
测试的第一步是判断哪个管脚是基极。
这时，我们任取两个电极(如这两个电极为1、2)，用万用电表两支表笔颠倒测量它的正、反向电阻，观察表针的偏转角度；接着，再取1、3两个电极和2、3两个电极，分别颠倒测量它们的正、反向电阻，观察表针的偏转角度。
在这三次颠倒测量中，必然有两次测量结果相近：即颠倒测量中表针一次偏转大，一次偏转小；剩下一次必然是颠倒测量前后指针偏转角度都很小，这一次未测的那只管脚就是我们要寻找的基极(参看图1、图2不难理解它的道理)。
二、 PN结，定管型找出三极管的基极后，我们就可以根据基极与另外两个电极之间PN结的方向来确定管子的导电类型(图1)。
将万用表的黑表笔接触基极，红表笔接触另外两个电极中的任一电极，若表头指针偏转角度很大，则说明被测三极管为NPN型管；若表头指针偏转角度很小，则被测管即为PNP型。
三、顺箭头，偏转大找出了基极b，另外两个电极哪个是集电极c，哪个是发射极e呢?这时我们可以用测穿透电流ICEO的方法确定集电极c和发射极e。
(1) 对于NPN型三极管，穿透电流的测量电路如图3所示。
根据这个原理，用万用电表的黑、红表笔颠倒测量两极间的正、反向电阻Rce和Rec，虽然两次测量中万用表指针偏转角度都很小，但仔细观察，总会有一次偏转角度稍大，此时电流的流向一定是：黑表笔→c极→b极→e极→红表笔，电流流向正好与三极管符号中的箭头方向一致(“顺箭头”)，所以此时黑表笔所接的一定是集电极c，红表笔所接的一定是发射极e。
教大家如何用数字万用表对三极管 MOS管正确测量(有图,有真相)
教大家如何用数字万用表对三极管MOS管正确测量（有图，有真相）本人是一名新手，一开始不懂怎么测三极管，通过老师的讲解并自己测试，在网上找了一些有关资料和测试，经过改装，制作出来给大家分享：如有错误处还望高手指点！万用表打到二极管档(蜂鸣档)对三极管测量时...首先我们要确定哪只脚是b极.于是用红表笔接触其中任意一只脚不动.用黑表笔去接触另外两只脚.如果能够测得两组相近且小于1的数字.说明此时红笔接触的就是b极.如果测得两组数字不相近..那说明此时红笔接触的不是b极..应把红笔换一只脚..黑笔去测另外两只脚...直到找到b极为止...假设我们知道哪只脚是b极...怎样去判断另外两只脚c极和e极呢？如下:红色代表红笔黑色代表黑笔图中红笔为b极.黑笔在另外两脚分别没得两组相近的数据..其中有一组数据会稍微大一点...此脚即为e极.小的那脚则为c极....并且我们知道此管为NPN三极管.因为红笔在b 极!而对于PNP型三极管的测量方法也一样...只不过是黑表笔在b极..红笔接触另外两脚能测得两组相近的数据.,如下图:下面是对场效应管的测量方法场效应管英文缩写为FET.可分为结型场效应管(JFET)和绝缘栅型场效应管(MOSFET),我们平常简称为MOS管.而MOS管又可分为增强型和耗尽型而我们平常主板中常见使用的也就是增强型的MOS管.下图为MOS管的标识常用的MOS管G D S三个引脚是固定的。
不管是N沟道还是P沟道都一样，把芯片放正，从左到右分别为G极D极S极!如下图:用二极管档对MOS管的测量。
首先要短接三只引脚对管子进行放电，1：然后用红表笔接S极.黑表笔接D极.如果测得有500多的数值..说明此管为N 沟道.2：黑笔不动..用红笔去接触G极测得数值为1.3红笔移回到S极.此时管子应该为导通。
4然后红笔测D极.而黑笔测S极.应该测得数值为1.(这一步时要注意.因为之前测量时给了G极2.5V万用表的电压..所以DS之间还是导通的..不过大概10几秒后才恢复正常...建议进行这一步时再次短接三脚给管子放电先)5然后红笔不动.黑笔去测G极..数值应该为1到此我们可以判定此N沟道场管为正常有的人说后面两步可以省略不测...不过我习惯性把五个步骤全用上。
数字万用表如何测三极管
数字万用表如何测三极管
要测量三极管，可以按照以下步骤进行：
1. 确定三极管的引脚：通常，三极管的三个引脚分别标记为E （发射极）、B（基极）和C（集电极）。
查找三极管的规格书或通过线路图来确认引脚。
2. 设置万用表：将万用表的旋钮设置到电阻测量（Ω）档位。
3. 测量发射极-基极间电阻：将万用表的两个探针分别连接到三极管的发射极和基极。
如果电阻读数为无限大（通常显示为"1"），则说明发射极-基极间存在一个开路。
如果电阻读数接近于零，说明发射极-基极间存在一个短路。
4. 测量集电极-基极间电阻：将万用表的两个探针分别连接到三极管的集电极和基极。
用相同的方式进行电阻测量，以确定集电极-基极间的状态。
5. 测量发射极-集电极间电阻：将万用表的两个探针分别连接到三极管的发射极和集电极。
用相同的方式进行电阻测量，以确定发射极-集电极间的状态。
通过上述步骤，您可以测量三极管的不同引脚之间的电阻，以便确定其状态和工作方式。
请注意，三极管的具体测量方法可能会因型号和制造商而有所不同，因此最好在使用前阅读其规格书或参考相关的使用说明。
数字万用表判别三极管类型方法-很简单
1、三极管类型的判别：三极管只有两种类型，即ＰＮＰ型和ＮＰＮ型。
判别时只要知道基极是Ｐ型材料还Ｎ型材料即可。
用数字万用表红笔（代表电源正极）接基极与其他两极测量时导通，则说明三极管的基极为Ｐ型材料，三极管即为ＮＰＮ型。
如果红表笔接基极与其他两极测量不导通，则说明三极管基极为Ｎ型材料，三极管即为ＰＮＰ型。
2、3DD15D三极管的引脚是怎么区分的1是基极b，2是发射极e，外壳是集电极c不用测，面对管脚，管脚靠上，左面是b，石面是e，只要结构相同的，不分型号，都一样。
3、PNP三极管图集电极C发射极E识别方法：直线的是基极，有箭头的是发射极，剩下就是集电极。
箭头朝向代表电流方向，PNP管箭头指向内，NPN管箭头指向外。
4、PNP管包含3AG，3AX,3AK,3AD,3CG,3CX等。
NPN管包含3DG,3DX,3DK,3DD,3DA,3BX等。
3AX 为PNP型低频小功率管3BX 为NPN型低频小功率管3CG 为PNP型高频小功率管3DG 为NPN型高频小功率管3AD 为PNP型低频大功率管3DD 为NPN型低频大功率管3CA 为PNP型高频大功率管3DA 为NPN型高频大功率管6、知道三极管各电极对地的电压值，判断管子工作状态：NPN:VC>VB>VE：发射结正偏，集电结反偏，放大状态VB>VE,VB>VC：发射结正偏，集电结正偏，饱和状态VB<VE,VB<VC：发射结反偏，集电结反偏，截止状态VB<VE,VB>VC：发射结反偏，集电结正偏，反向运用状态PNP：VB<VE,VB>VC：发射结正偏，集电结反偏，放大状态VB<VE,VB<VC：发射结正偏，集电结正偏，饱和状态VB>VE,VB>VC：发射结反偏，集电结反偏，截止状态VB>VE,VB<VC：发射结反偏，集电结正偏，反向运用状态7、三极管的结构与分类晶体三极管晶体三极管又称半导体三极管，简称晶体管或三极管。
用数字万用表检测三极管的好坏方法如下
用数字万用表检测三极管的好坏方法如下The final revision was on November 23, 2020用数字万用表检测三极管的好坏方法如下：1、找出基极:将数字万用表置于二极管档，红表笔任接一个引脚，用黑表笔依次接触另外2个引脚，如果2次显示的值均小于1V或都显示溢出符号1，则红表笔所接的引脚就是基极b。
如果在2次测试中，一次显示值小于1V，另一次显示溢出符号1，表明红表笔接的引脚不是基极，再改用其它引脚重新测量，找出基极.2、确定管型，将数字万用表置于二极管档，闺怨红表笔接基极，用黑笔先后接触其它2个引脚，如果都显示到，则被测管属于NPN型，若2次都显示溢出符号1，则表明被测管属于PNP管。
3、判别集电极C和发射极e，以NPN型管为例，将数字万用表置于HFE档，使用PNP插孔。
把基极B 插入B孔，剩余2个引脚分别插入C孔和E孔中。
若测出的HFE为几十到几百，说明管子属于正常接法，放大能力强，此时C孔插的是集电极C，E孔插的是发射极E。
若测出的HFE值只有几或十几，则表明被测管的集电极c与发射极e插反了，这时C孔手的是发射极e，E孔插的是集电极c，为了使测试结果更可靠，可将基极b固定插在B孔，把集电极c与发射极e调换重复测试2次，以显示值大的一次为准，C孔插的引脚即是集电极c，E孔插的引脚则是发射极e。
4、测试好坏。
还是以NPN型为例。
将基极b开路，测量c\e极间的电阻。
用万用表红笔接发射极，黑笔接集电极，若阻值在几万欧以上，说明穿透电流较小，管子能正常工作。
若c、e极间电阻小，测管子工作不稳定，在技术指标要求高的电路中不能使用。
若测得阻值近似为0，则管子已被击穿。
若阻值为无穷大，则说明管子内部已经断路。
①测NPN三极管:将万用表欧姆挡置"R100"或"Rlk"处,把黑表笔接在基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都较小,再将红表笔接在基极上,将黑表笔先后接在其余两个极上,如果两次测得的电阻值都很大,则说明三极管是好的。
三极管之PNP与NPN详解及如何用万用表判断基极
三极管之——PNP与NPN一.PNP与NPN 晶体管的检测方法NPN和PNP主要就是电流方向和电压正负不同，说得“专业”一点，就是“极性”问题。
方法一：鉴别基极B将数字万用表拨至二极管档，红表笔固定任接某个引脚，用黑表笔依次接触另外两个引脚，如果两次显示值均小于1V或都显示溢出符号“1”，则红表笔所接的引脚就是基极B。
如果在两次测试中，一次显示值小于1V，另一次显示溢出符号“1”，表明红表笔接的引脚不是基极B，此时应改换其他引脚重新测量，直到找出基极B为止。
区分NPN管与PNP管使用数字万用表的二极管档。
按上述操作确认基极B之后，将红表笔接基极B，用黑表笔先后接触其他两个引脚。
如果都显示0.500～0.800V，则被测管属于NPN型；若两次都显示溢出符号“1”，则表明被测管属于PNP管。
方法二：判定基极。
用万用表R×100或R×1k挡测量管子三个电极中每两个极之间的正、反向电阻值。
当第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。
这时，要注意万用表表笔的极性，如果红表笔接的是基极b。
黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测管子为PNP型三极管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN 型管如9013，9014,9018。
小注：使用数字万用表的二极管档测量二极管的正向压降，这时读数的单位是mV。
例如，用该档检测2AP3型二极管的正向压降，显示为“352”，即表示352mV或0.352V（此管为锗管）。
用该档检测IN4007型二极管时，正向显示为“509”，即表示正向压降为509mV或0.509V（此管为硅管）。
数字万用表的二极管档,还可以用来检测电路是否短路。
二、常见三极管之——9013 、90129013三极管9013是一种NPN型硅小功率的三极管它是非常常见的晶体三极管，在收音机以及各种放大电路中经常看到它，应用范围很广，它是NPN型小功率三极管。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
方法1：
把万用表打到hFE档，把三极管插到NPN插座里，分别插4次，如图，注意方向和位置
其中第4幅图的结果是正确的，我做过大量这样的实验得出的结果是：
一般的三极管的hFE值都是在几十到300之间，如果特别小或特别大，表明管脚不对或三极管已坏，如图1、2、3，由于13001的hFE值比较小，所以显示24，（我这个是好的），测试过程中不用管管脚怎么排列，因为我们到插遍了，反而由结果得出管脚的排列。
这种方法有时候要先判断是NPN还是PNP。
方法2：这种我更常用
把数字万用表打到二极管档，假设是NPN管子，先找B极。
用红笔任意接一个脚，用黑笔分别测量另外两个脚，如果万用表两次都显示在500多到600多之间（这是PN结的压降），表明红笔接的是B极，而读数大的那一次黑笔接的是E极，
另外一个脚自然就是C极了。
注意：有时两次的读数差别不是很大，要小心观察。
如果不是两次都显示在500多到600多之间，那么红笔换一个脚，重复上面操作。
如果是PNP管子，那么就红笔跟黑笔换一下，操作跟上面一样。
如果某个读数特别小，就表明PN结击穿了。
至于为什么两个读数一个大一个小，我是这样想的：因为所有的三极管的发射结的掺杂浓度要比集电结的掺杂浓度高，所以发射结的压降比较大。
