第九章工程项目竣工验收与投产准备

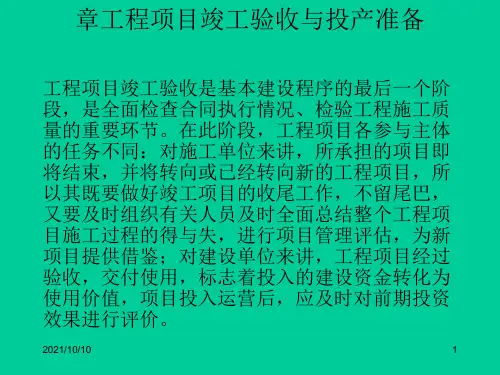

３、对施工单位来讲，应该把工程竣工作为一 个过程看待，或者说把收尾个竣工作为一个阶段 看待。
2021/10/10
4
（四）工程项目竣工验收的依据 １、上级主管部门有关工程竣工的文件和规定； ２、建设单位通施工单位签订的工程承包合同；
３、工程设计文件（包括：施工图纸、设计说 明书、设计变更洽谈记录、各种设备说明书等）；
2021/10/10
9
２、工程综合资料验收内容
项目建议书及批件，可行性研究报告及批件，项目 评估报告，环境影响评估报告书，设计任务书。土地征 用申请及批准的文件，承包合同，招投标文件，施工执 照，项目竣工验收报告，验收鉴定书。
３、工程财务资料验收内容
历年建设资金供（拨、贷）入情况和应用分析；
历年批准的年度财务决算；
2压02等1/1隐0/1蔽0 工程的检查和验收记录
15
１２、电气工程线路系统的全负荷试验记录
１３、生产工艺设备的单体试车、无负荷联动试车、有负荷联动 试车记录
１４、地基和基础工程检查记录 １５、防水工程的检查记录 １６、结构工程的检查记录和历次中间检查记录
１７、工程施工工程中发生的质量事故记录，包括发生事故的部 位、程度、原因分析以及处理结果等有关文件
（２）工艺设备安装工程应检查设备的规格、型号、 数量、质量、设备安装的位置、标高、机座尺寸、质量、 单机试车、无负荷联动试车、有负荷联动试车、管道的 焊接质量、洗清、吹扫、试压、试漏、油漆、保温等及 各种阀门。
（３）动力设备安装工程指有自备电厂的项目，或变 配电室（所）、动力配电线路的验收。
2021/10/10
４、国家现行的施工验收规范； ５、建筑安装工程统计规定；
６、凡属从国外引进的新技术或进口成套设备 的工程项目，除上述文件外，还应按照双方签订 的合同书和国外提供的设计文件进行验收。
2021/10/10
4
（四）工程项目竣工验收的依据 １、上级主管部门有关工程竣工的文件和规定； ２、建设单位通施工单位签订的工程承包合同；
３、工程设计文件（包括：施工图纸、设计说 明书、设计变更洽谈记录、各种设备说明书等）；
2021/10/10
9
２、工程综合资料验收内容
项目建议书及批件，可行性研究报告及批件，项目 评估报告，环境影响评估报告书，设计任务书。土地征 用申请及批准的文件，承包合同，招投标文件，施工执 照，项目竣工验收报告，验收鉴定书。
３、工程财务资料验收内容
历年建设资金供（拨、贷）入情况和应用分析；
历年批准的年度财务决算；
2压02等1/1隐0/1蔽0 工程的检查和验收记录
15
１２、电气工程线路系统的全负荷试验记录
１３、生产工艺设备的单体试车、无负荷联动试车、有负荷联动 试车记录
１４、地基和基础工程检查记录 １５、防水工程的检查记录 １６、结构工程的检查记录和历次中间检查记录
１７、工程施工工程中发生的质量事故记录，包括发生事故的部 位、程度、原因分析以及处理结果等有关文件
（２）工艺设备安装工程应检查设备的规格、型号、 数量、质量、设备安装的位置、标高、机座尺寸、质量、 单机试车、无负荷联动试车、有负荷联动试车、管道的 焊接质量、洗清、吹扫、试压、试漏、油漆、保温等及 各种阀门。
（３）动力设备安装工程指有自备电厂的项目，或变 配电室（所）、动力配电线路的验收。
2021/10/10
４、国家现行的施工验收规范； ５、建筑安装工程统计规定；
６、凡属从国外引进的新技术或进口成套设备 的工程项目，除上述文件外，还应按照双方签订 的合同书和国外提供的设计文件进行验收。
建筑设备课件第九章
36V电压。 12V、24V、36V为我国规定的安全电压三
个等级。
一、安全电流和安全电压
1.4.安全电压的条件 (1)因人而异 手有老茧、身心健康、情绪乐观的人电阻大，
较安全； 皮肤细微、情绪悲观、疲劳过度的人电阻小，
较危险。 (2)与触电时间长短有关 触电时间长，情绪紧张，发热出汗人体电阻
直接电弧烧伤是与电击同时发生的。电弧温度 高达900℃以上，可造成大面积、大深度的烧伤， 甚至烧焦、烧掉四肢及其他部位。
高压电弧的烧伤较低压电弧严重，直流电弧的 烧伤较直流交流电弧严重。发生直接电弧烧伤时， 电流进、出口烧伤最为严重。
2.2.电伤
(2)皮肤金属化 是在电弧高温的作用下，金 属熔化、汽化，金属微粒渗入皮肤，使皮肤伤 害。皮肤金属化多与电弧烧伤同时发生。
是将雷电流引入大地的通道。引下线的材料多采用 镀锌扁钢或圆钢。图为利用柱筋作为引下线时，在柱 筋上设置的测试点做法。
防雷装置
2.引下线
高层建筑的外墙有大量的 金属门窗等金属导体，易遭 受雷击，称侧雷击。
为防止侧雷击，将建筑物 外墙圈梁内敷设圆钢与引下 线连接成环形导体，称均压 环。
外墙的金属导体与附近的 均压环连接，可以有效防止 侧雷击。
2.1.3.接触电压和跨步电压
当供电系统中出现对地短路时，或有雷电流流 经输电线入地时，都会在接地体上流过很大的电 流，使接触电压Ujc和跨步电压Uja都大大超过安 全电压，造成触电伤亡。为此接地体要做好，使 接地电阻尽量小，一般要求为4Ω。
2.2.电伤
(1)电烧伤是电流的热效应造成的伤害，分为电 流灼伤和电弧烧伤。
减小，危险大； 若可迅速脱离电源,则危险小。
一、安全电流和安全电压
1.4.安全电压的条件 (3)与皮肤接触的面积和压力大小有关
个等级。
一、安全电流和安全电压
1.4.安全电压的条件 (1)因人而异 手有老茧、身心健康、情绪乐观的人电阻大，
较安全； 皮肤细微、情绪悲观、疲劳过度的人电阻小，
较危险。 (2)与触电时间长短有关 触电时间长，情绪紧张，发热出汗人体电阻
直接电弧烧伤是与电击同时发生的。电弧温度 高达900℃以上，可造成大面积、大深度的烧伤， 甚至烧焦、烧掉四肢及其他部位。
高压电弧的烧伤较低压电弧严重，直流电弧的 烧伤较直流交流电弧严重。发生直接电弧烧伤时， 电流进、出口烧伤最为严重。
2.2.电伤
(2)皮肤金属化 是在电弧高温的作用下，金 属熔化、汽化，金属微粒渗入皮肤，使皮肤伤 害。皮肤金属化多与电弧烧伤同时发生。
是将雷电流引入大地的通道。引下线的材料多采用 镀锌扁钢或圆钢。图为利用柱筋作为引下线时，在柱 筋上设置的测试点做法。
防雷装置
2.引下线
高层建筑的外墙有大量的 金属门窗等金属导体，易遭 受雷击，称侧雷击。
为防止侧雷击，将建筑物 外墙圈梁内敷设圆钢与引下 线连接成环形导体，称均压 环。
外墙的金属导体与附近的 均压环连接，可以有效防止 侧雷击。
2.1.3.接触电压和跨步电压
当供电系统中出现对地短路时，或有雷电流流 经输电线入地时，都会在接地体上流过很大的电 流，使接触电压Ujc和跨步电压Uja都大大超过安 全电压，造成触电伤亡。为此接地体要做好，使 接地电阻尽量小，一般要求为4Ω。
2.2.电伤
(1)电烧伤是电流的热效应造成的伤害，分为电 流灼伤和电弧烧伤。
减小，危险大； 若可迅速脱离电源,则危险小。
一、安全电流和安全电压
1.4.安全电压的条件 (3)与皮肤接触的面积和压力大小有关
《建筑设备课件》课件
《建筑设备课件》ppt课件
• 建筑设备概述 • 建筑给排水设备 • 暖通空调设备 • 建筑电气与智能化设备 • 建筑设备维护与管理
01
建筑设备概述
建筑设备的定义与分类
总结词：基本概念
详细描述：建筑设备是指建筑物内部和周围设施的各种设备，包括给排水、暖通 空调、电气、消防等专业设备。根据用途和功能的不同，建筑设备可以分为不同 的类型，如通用设备、专用设备和系统设备等。
空调系统有多种类型，如集中式空调系统、半集中式空调系统、分散式空调系 统等。每种类型的空调系统都有其独特的特点和应用范围，适用于不同的建筑 和环境条件。
空调系统的设计与优化
总结词
合理的空调系统设计能够提高系统的能效和舒适度，降低运行成本。
详细描述
空调系统的设计应根据建筑物的功能、规模、地理位置和室内环境要求等因素进行。设计时需考虑制 冷剂的循环、空气处理过程、气流组织、控制系统等多个方面，以达到最佳的室内环境效果和节能目 标。
维修处理
根据故障分析结果，采取 相应的维修措施，如更换 部件、调整参数等，以恢 复设备正常运行。
建筑设备的节能减排措施
能效监测
定期对建筑设备进行能效监测，了解设备的能耗状况 ，找出节能潜力。
节能改造
通过技术改造或更换高效能设备等方式，降低设备的 能耗。
排放控制
采取有效的排放控制措施，减少建筑设备运行过程中 产生的污染物排放。
详细描述
空调系统通常由制冷机组、冷凝器、蒸发器、压缩机和其他 辅助设备组成。通过制冷剂在系统内的循环，实现室内空气 的冷却和除湿，同时将处理后的空气送回室内，达到调节室 内温度和湿度的效果。
空调系统的分类与特点
总结词
了解不同类型空调系统的特点和应用场景，有助于选择适合的空调系统以满足 特定需求。
• 建筑设备概述 • 建筑给排水设备 • 暖通空调设备 • 建筑电气与智能化设备 • 建筑设备维护与管理
01
建筑设备概述
建筑设备的定义与分类
总结词：基本概念
详细描述：建筑设备是指建筑物内部和周围设施的各种设备，包括给排水、暖通 空调、电气、消防等专业设备。根据用途和功能的不同，建筑设备可以分为不同 的类型，如通用设备、专用设备和系统设备等。
空调系统有多种类型，如集中式空调系统、半集中式空调系统、分散式空调系 统等。每种类型的空调系统都有其独特的特点和应用范围，适用于不同的建筑 和环境条件。
空调系统的设计与优化
总结词
合理的空调系统设计能够提高系统的能效和舒适度，降低运行成本。
详细描述
空调系统的设计应根据建筑物的功能、规模、地理位置和室内环境要求等因素进行。设计时需考虑制 冷剂的循环、空气处理过程、气流组织、控制系统等多个方面，以达到最佳的室内环境效果和节能目 标。
维修处理
根据故障分析结果，采取 相应的维修措施，如更换 部件、调整参数等，以恢 复设备正常运行。
建筑设备的节能减排措施
能效监测
定期对建筑设备进行能效监测，了解设备的能耗状况 ，找出节能潜力。
节能改造
通过技术改造或更换高效能设备等方式，降低设备的 能耗。
排放控制
采取有效的排放控制措施，减少建筑设备运行过程中 产生的污染物排放。
详细描述
空调系统通常由制冷机组、冷凝器、蒸发器、压缩机和其他 辅助设备组成。通过制冷剂在系统内的循环，实现室内空气 的冷却和除湿，同时将处理后的空气送回室内，达到调节室 内温度和湿度的效果。
空调系统的分类与特点
总结词
了解不同类型空调系统的特点和应用场景，有助于选择适合的空调系统以满足 特定需求。
建筑设备识图与施工工艺-Z第9章刷油绝热工程
总目录
本章总目录
特别提示
思考（1）的解答：管道油漆出现鼓包、脱落 的主要原因是管道除锈不彻底，在锈蚀状态下 涂刷油漆，容易造成油漆鼓包、脱落。
9.1.2刷油防腐工程
总目录
本章总目录
刷油防腐是安装工程施工中一项重要工程内容。设备、金 属管道及附属钢结构经除锈（表面处理）后，即可在其表面刷 油（涂覆）。
让我们来看看以下现象： (1) 某管道油漆鼓泡、脱落，请分析其原因？ (2) 某设备处于腐蚀性环境中，进行了防腐刷 油，但设备仍然出现腐蚀现象，请分析原因？
9.1.1金属管道及设备除锈
总目录
本章总目录
1．钢材表面钢原始锈蚀分级
钢材表面原始锈蚀分为A、B、C、D
A级——全面覆盖氧化皮而几乎没有铁锈的钢材；
9.1.1金属管道及设备除锈
总目录
本章总目录
3．金属表面理处方法
为了使钢材表面与涂层之间有较好的附着力，并能更好地起 到防腐作用，涂层前应对金属表面进行处理。
钢材的表面处理方法主要有手工方法、机械方法和化学方法 三种。目前，常用机械方法中的喷砂处理。
1）手工方法
2） 机械方法
3）化学方法
9.1.1金属管道及设备除锈
1．刷油方法 刷油方法主要有下列几种: 1)涂刷法 2)喷涂法 3)浸涂法 4)电泳涂装法
9.1.2刷油防腐工程
2．常用涂料涂覆方法 1）生漆 2）漆酚树脂漆 3）酚醛树脂漆 4）沥青漆 5）无机富锌漆 6）聚乙烯涂料
总目录
本章总目录
9.1.2刷油防腐工程
总目录
本章总目录
特别提示
思考（2）的解答：设备处于腐蚀环境中，已经采取 了防腐措施，但是仍然被腐蚀，主要原因是设备施工 时施工条件不适宜，可能是在雨、雪、雾天气室外施 工，并且底漆干燥不彻底，在没有完全硬化时，就进 行下一道工序。
《建筑设备工程》PPT课件
可整理ppt
49
6．泵轴的支承——轴承座
二．基本参数：
1．流量Q：m3 /s
2．扬程H ：将水提升的高度
3．扬高：水泄最低水位至水塔最高水位的高度。
Hb = Hg + Hx + Hy +H 4．轴功率N：
5．有效功率Nu(use)
6．效率η： η = Nu / N
7．转速n：（r/min)
8．允许吸上真空度Hs：1个大气压，20℃状态
一 管材 • （一）钢管 • 1、焊接钢管（水煤气钢管） • 镀锌钢管（白铁管）－－在黑铁管内、外
壁镀锌而成。 • 非镀锌钢管（黑铁管） • 生活用水管应采用镀锌钢管（DN<150mm），
并且要求采用热镀锌工艺生产的产品。
可整理ppt
2
• 2、无缝钢管
• 3、钢管的连接方法
• 螺纹连接（丝扣连接）：
泵，提升和输送水或其它液体的机械 型式：叶轮式为主，又可按工作原理分为： 离心泵（轴进，侧出），轴流泵（前进后出），混
流泵三种。
可整理ppt
44
第一节 离心泵的构造与基本参数
一．构造：泵壳，泵轴，叶轮，吸水管，压水管， 泵座。 靠高速旋转的叶轮带动叶轮中的水作 圆周运动，产生离心力，水流在离心力的作用 下获得压能而输送出去。
• （1）截止阀
• 关闭严密，但流动阻力较大，常用于 DN≤50mm，且需经常启闭的管段上。可调 节流量。
• （2）闸阀
• 关闭不太严密，但流动阻力较小，常用于 DN>50mm或双向流动的管段上。调节流量较 差。
可整理ppt
13
• （3）蝶阀
• 关闭严密，且流动阻力较小，用于需经常 启闭的管段上。可精确地调节流量。
《建筑设备工程》PPT课件
2
<建筑设备>• 供配电及电气照明工程
2021/3/26
3
讲叙内容
①小方面：家庭的上、下水，通风，取暖． ②中等方面：一幢建筑，一个小区的供暖，
供水，制冷，空调． ③大方面：整个城市，一个大型企业的供水，
排水等．
2021/3/26
4
2021/3/26
22
１、建筑给水系统分类：
生活给水系统： 为住宅、公共建筑和工业企业内人员提供饮
水、屋面雨水以及振动不大场所的生产污废
水．排水铸铁管接口形式主要为承插式接口，填
塞材料主要为石棉水泥、水泥沙浆、膨胀水泥
等． 2021/3/26
15
（3）塑料管： 塑料管与传统金属管相比，具有重量轻、耐腐蚀、 卫生安全、水流阻力小，安装方便等特点．
2000年6月1日起，新建住宅中禁止使用镀锌钢 管做给水管，推广应用PAP管、PE-X管、PP-R管 等塑料管道．同时，淘汰沙模铸造铸铁排水管用于 室内排水管道，推广应用硬聚氯乙烯塑料管 （CPVC管）．
任务： 选择污水和降水的出路，收集、输送污水 和降水，合理处理后排放或再利用，保护 城市水环境．
2021/3/26
9
污水的分类： 生活污水（人们在日常生活中使用过的水） 工业废水（各种生产过程中排出的污水和废水） 降水（雨雪水）
城市污水排水系统组成： 室内管网系统和设备、室外管网系统、污水泵站
以及污水处理厂等．如图1-2所示
11
2021/3/26
12
第三章 管道材料、器材及卫生器具
室内、外给排水系统是由卫生器具、管道、 配件附件以及附属构筑物组成．其根本作 用是输送用水、排泄污水．管材及器具、 配件的选用直接影响用户的使用和工程质 量，影响工程造价．因此，了解给排水工 程时，必须熟悉管材、器具等的种类、性 能，以便于我们选用．
建筑设备培训课件(ppt 45页)
中庭的面积的5%。
建筑防、排烟
1.4机械排烟
方式：（1）局部排烟，（2）集中排烟
设置条件：
（，1）一类高层建筑和建筑高度超过32m的二类高层建筑的下列部位
应设置机械排烟设施：
（2）无直接自然通风，且长度超过20m的内走道；虽有直接自然通
风，但长度超过60m的内走道；
（3）面积超过100 m²，且经常有人停留或可燃物较多的地上无窗房
区域积聚。
特定形式：
1）如果散发的有害气体温度比周围气体温度高，或车间发热设备影响产生上 升 气流时，无论有害气体浓度大小，均应采用下送上排气流组织方式。
2）如果没有热气流形象，散发的有害气体密度比周围气体密度小时，应采用 下 送上排的方式。 比周围气体密度大时。应从上下两个部位排出（通风量
上
为1/3L，下为2/3L）（有热处理过程时，上为2/3L，下为1/3L），中间部位将清 洁 空气直接送至工作地点。
n-换气次数，次/h V-房间体积，m3
1.建筑通风
五.局部排风系统
由排风罩、风管、净化设备和风机等组成。 常用局部排风罩：密闭罩、外部吸气罩、吹吸式排风罩和接收罩等
密闭罩
通风柜Βιβλιοθήκη 上吸罩槽边吸气罩1.建筑通风
六.自然通风原理：
△在自然通风中，室内外两侧的压差称为余压。 （余压为正，窗孔排风；余压为负，窗孔进风。）
空气参数和卫生条件：
①供氧量（足够的新风） 温度 相对湿度 气流速度 ②空气中有害物浓度、卫生标准和排放标准
有害蒸汽：质量浓度（mg/m3） 有害气体：体积浓度（ml/m3） 1ml/m3=1ppm
Y=（M×103C）/22.4×103 Y-有害气体的质量浓度，mg/m3 M-有害气体摩尔质量,g/mol C-有害气体体积浓度,mL/m3
建筑防、排烟
1.4机械排烟
方式：（1）局部排烟，（2）集中排烟
设置条件：
（，1）一类高层建筑和建筑高度超过32m的二类高层建筑的下列部位
应设置机械排烟设施：
（2）无直接自然通风，且长度超过20m的内走道；虽有直接自然通
风，但长度超过60m的内走道；
（3）面积超过100 m²，且经常有人停留或可燃物较多的地上无窗房
区域积聚。
特定形式：
1）如果散发的有害气体温度比周围气体温度高，或车间发热设备影响产生上 升 气流时，无论有害气体浓度大小，均应采用下送上排气流组织方式。
2）如果没有热气流形象，散发的有害气体密度比周围气体密度小时，应采用 下 送上排的方式。 比周围气体密度大时。应从上下两个部位排出（通风量
上
为1/3L，下为2/3L）（有热处理过程时，上为2/3L，下为1/3L），中间部位将清 洁 空气直接送至工作地点。
n-换气次数，次/h V-房间体积，m3
1.建筑通风
五.局部排风系统
由排风罩、风管、净化设备和风机等组成。 常用局部排风罩：密闭罩、外部吸气罩、吹吸式排风罩和接收罩等
密闭罩
通风柜Βιβλιοθήκη 上吸罩槽边吸气罩1.建筑通风
六.自然通风原理：
△在自然通风中，室内外两侧的压差称为余压。 （余压为正，窗孔排风；余压为负，窗孔进风。）
空气参数和卫生条件：
①供氧量（足够的新风） 温度 相对湿度 气流速度 ②空气中有害物浓度、卫生标准和排放标准
有害蒸汽：质量浓度（mg/m3） 有害气体：体积浓度（ml/m3） 1ml/m3=1ppm
Y=（M×103C）/22.4×103 Y-有害气体的质量浓度，mg/m3 M-有害气体摩尔质量,g/mol C-有害气体体积浓度,mL/m3
第九章消防及安全防范工程施工图ppt课件
• 5．室内消火栓组合卷盘安装，按室内自救式65 型消火栓执行 。
• 6．隔膜式气压水罐安装，定额中地脚螺栓是 按设备带有考虑的，定额中已包括指导二次灌浆 用工，但二次灌浆费另计。
• 7．自动喷淋灭火系统、室外消防管道及室内 外消火栓管道系统的阀门、法兰安装使用第八册 定额、其余阀门、法兰安装及各种套管的制作安 装、泵房间管道安装，以及水喷雾灭火系统管道 安装，可执行第六册相应项目。
（四）定额应用说明
• 1．管道安装定额只适用于自动喷水灭火系统， 若管道公称直径大于100㎜采用焊接时，其管道 和管件安装等应执行第六册相应定额。
• 2．喷头、报警装置及水流指示器均按管网系 统试压、冲洗合格后安装考虑的，定额中已包括 丝堵、临时短管的安装、拆除及其摊销。
• 3．雨淋、干式（含干湿两用）及预作用报警 装置的安装，执行湿式报警装置安装定额，人工 称以系数1.14，其余不变。
• 4．温感式水幕装置安装定额中已包括给水三通后 至水幕系统的管道、管件、阀门、喷头等全部安 装内容，管道的主材数量和[喷头数量均按设计用 量另加损耗计算
认识到了贫困户贫困的根本原因，才 能开始 对症下 药，然 后药到 病除。 近年来 国家对 扶贫工 作高度 重视， 已经展 开了“ 精准扶 贫”项 目
• （一）界线划分
• 1．室内外界线：入口处设阀门者以阀门为界， 无阀门者以建筑物外墙皮1.5m为界。
• 2．与设在高层建筑内的消防泵间管道界线， 以泵间外墙皮为界。
认识到了贫困户贫困的根本原因，才 能开始 对症下 药，然 后药到 病除。 近年来 国家对 扶贫工 作高度 重视， 已经展 开了“ 精准扶 贫”项 目
• 3．在洞库、暗室内施工时，定额人工、机械消耗
量增加15﹪。
• 6．隔膜式气压水罐安装，定额中地脚螺栓是 按设备带有考虑的，定额中已包括指导二次灌浆 用工，但二次灌浆费另计。
• 7．自动喷淋灭火系统、室外消防管道及室内 外消火栓管道系统的阀门、法兰安装使用第八册 定额、其余阀门、法兰安装及各种套管的制作安 装、泵房间管道安装，以及水喷雾灭火系统管道 安装，可执行第六册相应项目。
（四）定额应用说明
• 1．管道安装定额只适用于自动喷水灭火系统， 若管道公称直径大于100㎜采用焊接时，其管道 和管件安装等应执行第六册相应定额。
• 2．喷头、报警装置及水流指示器均按管网系 统试压、冲洗合格后安装考虑的，定额中已包括 丝堵、临时短管的安装、拆除及其摊销。
• 3．雨淋、干式（含干湿两用）及预作用报警 装置的安装，执行湿式报警装置安装定额，人工 称以系数1.14，其余不变。
• 4．温感式水幕装置安装定额中已包括给水三通后 至水幕系统的管道、管件、阀门、喷头等全部安 装内容，管道的主材数量和[喷头数量均按设计用 量另加损耗计算
认识到了贫困户贫困的根本原因，才 能开始 对症下 药，然 后药到 病除。 近年来 国家对 扶贫工 作高度 重视， 已经展 开了“ 精准扶 贫”项 目
• （一）界线划分
• 1．室内外界线：入口处设阀门者以阀门为界， 无阀门者以建筑物外墙皮1.5m为界。
• 2．与设在高层建筑内的消防泵间管道界线， 以泵间外墙皮为界。
认识到了贫困户贫困的根本原因，才 能开始 对症下 药，然 后药到 病除。 近年来 国家对 扶贫工 作高度 重视， 已经展 开了“ 精准扶 贫”项 目
• 3．在洞库、暗室内施工时，定额人工、机械消耗
量增加15﹪。
《建筑设备工程》PPT课件
• 第一节 给水系统及给水方式
• 一、建筑给水系统 • 建筑给水系统是将城镇给水管网（或自备水源，如蓄水池）中的水引
入一幢建筑或一个建筑群体供人们生活、生产和消防之用，并满足各 类用水对水质、水量和水压要求的冷水供应系统。 • 二、建筑给水方式的选择 • 底层给水方式和高层给水方式
精选ppt
22
低层建筑给水方式
• 优点：采用这种系统时，街道下只有一条排水管道，因而管网建设比 较经济。
• 缺点：几种污水汇集后都流入处理厂，使处理厂的规模过大，投资过 多，建设困难；不降雨时，排水管内水量较小，管中水力条件较差； 如果直接排入水体又极不卫生。
精选ppt
14
直排式合流制
精选ppt
15
分流制
• 将生活污水、生产废水和雨水 分别在两种以上管道系统内排 放的系统称为分流制排水系统
• 1、直接给水方式
精选ppt
23
• 2、设附属设备给水方 式
精选ppt
4
• 渗渠：
• 壁上开孔，以集取浅层地 下水的水平管渠
精选ppt
5
• 地面取水工程
• 固定式取水构筑物
• 1）河岸式取水构筑物：直接从 河岸进水口取水的构筑物。
• 2）河床式取水构筑物：从河心 进水口取水的构筑物。
精选ppt
6
第二节 净水与输配水工程
• 水质标准
• 生活饮用水卫生标准是从保护人群身体健康和保 证人类生活质量出发，对饮用水中与人群健康的 各种因素（物理、化学和生物），以法律形式作 的量值规定，以及为实现量值所作的有关行为规 范的规定，经国家有关部门批准，以一定形式发 布的法定卫生标准。2006年底，卫生部会同各有 关部门完成了对1985年版《生活饮用水卫生标准 》的修订工作，并正式颁布了新版《生活饮用水 卫生标准》（GB5749-2006），规定自2007年7 月1日起全面实施。
• 一、建筑给水系统 • 建筑给水系统是将城镇给水管网（或自备水源，如蓄水池）中的水引
入一幢建筑或一个建筑群体供人们生活、生产和消防之用，并满足各 类用水对水质、水量和水压要求的冷水供应系统。 • 二、建筑给水方式的选择 • 底层给水方式和高层给水方式
精选ppt
22
低层建筑给水方式
• 优点：采用这种系统时，街道下只有一条排水管道，因而管网建设比 较经济。
• 缺点：几种污水汇集后都流入处理厂，使处理厂的规模过大，投资过 多，建设困难；不降雨时，排水管内水量较小，管中水力条件较差； 如果直接排入水体又极不卫生。
精选ppt
14
直排式合流制
精选ppt
15
分流制
• 将生活污水、生产废水和雨水 分别在两种以上管道系统内排 放的系统称为分流制排水系统
• 1、直接给水方式
精选ppt
23
• 2、设附属设备给水方 式
精选ppt
4
• 渗渠：
• 壁上开孔，以集取浅层地 下水的水平管渠
精选ppt
5
• 地面取水工程
• 固定式取水构筑物
• 1）河岸式取水构筑物：直接从 河岸进水口取水的构筑物。
• 2）河床式取水构筑物：从河心 进水口取水的构筑物。
精选ppt
6
第二节 净水与输配水工程
• 水质标准
• 生活饮用水卫生标准是从保护人群身体健康和保 证人类生活质量出发，对饮用水中与人群健康的 各种因素（物理、化学和生物），以法律形式作 的量值规定，以及为实现量值所作的有关行为规 范的规定，经国家有关部门批准，以一定形式发 布的法定卫生标准。2006年底，卫生部会同各有 关部门完成了对1985年版《生活饮用水卫生标准 》的修订工作，并正式颁布了新版《生活饮用水 卫生标准》（GB5749-2006），规定自2007年7 月1日起全面实施。
第九章设备布置图
（2）安全生产要求 易燃易爆物料的设备要远离明火设备，高温管线要布置
在操作工不能触的地方或加保温，重的、震动大的设备布置 在底层。
（3）经济合理 在满足工艺、安全的前提下，应合理布置，减少投资。
如：塔、换热器、贮罐应布置在通道两侧，可利用通道作为 检修场地；管廊下方布置一排泵，泵后面做机动车通道等。
栓等相对位置的图样； 是设备制造、安装时确定安装方位的依据。
2、 管口方位图画法
简化出一个能反映设备管口方位的视图（立式设备采用 俯视，卧式设备采用左视或右视）。
粗实线画出设备轮廓、管口、地脚螺栓孔，点划线画出各 管口的中心位置，顺时针标出各管口及有关零件的安装方位角。
各管口用英文大写字母按顺序编写管口号，标题栏中列出 管口表注写各管口的编号、公称直径、公称压力、连接标准、 连接面型及管口用途。
1 、 厂房建筑的标注 定位轴线编号标注： 纵向定位：水平方向从左至右用阿拉伯数字标注； 横向定位：垂直方向用英文大写字母由前至后标注。 平面图：标注在下方和左侧。
尺寸标注：尺寸界线有定位轴线引出,细实线。 尺寸线起止见下图。
6000
4500
单位：mm
标高标注：标高符号采用细实线绘制的等腰直角三角 形，斜边放水平，直角顶点向下。
566
600
○
○
○
8
2×φ18
4×φ18
7 6 5 4 3 2 1序 图号或 号 标准号
明细栏
名称
数 量 材料 备注
标题栏
600
2 设备安装祥图画法
支架、支座、操作平台等按视图标准绘制，螺栓、 螺母等采用简化画法。
图中设备属次要表达内容采用双点划线绘制部分轮廓。
二、管口方位图
在操作工不能触的地方或加保温，重的、震动大的设备布置 在底层。
（3）经济合理 在满足工艺、安全的前提下，应合理布置，减少投资。
如：塔、换热器、贮罐应布置在通道两侧，可利用通道作为 检修场地；管廊下方布置一排泵，泵后面做机动车通道等。
栓等相对位置的图样； 是设备制造、安装时确定安装方位的依据。
2、 管口方位图画法
简化出一个能反映设备管口方位的视图（立式设备采用 俯视，卧式设备采用左视或右视）。
粗实线画出设备轮廓、管口、地脚螺栓孔，点划线画出各 管口的中心位置，顺时针标出各管口及有关零件的安装方位角。
各管口用英文大写字母按顺序编写管口号，标题栏中列出 管口表注写各管口的编号、公称直径、公称压力、连接标准、 连接面型及管口用途。
1 、 厂房建筑的标注 定位轴线编号标注： 纵向定位：水平方向从左至右用阿拉伯数字标注； 横向定位：垂直方向用英文大写字母由前至后标注。 平面图：标注在下方和左侧。
尺寸标注：尺寸界线有定位轴线引出,细实线。 尺寸线起止见下图。
6000
4500
单位：mm
标高标注：标高符号采用细实线绘制的等腰直角三角 形，斜边放水平，直角顶点向下。
566
600
○
○
○
8
2×φ18
4×φ18
7 6 5 4 3 2 1序 图号或 号 标准号
明细栏
名称
数 量 材料 备注
标题栏
600
2 设备安装祥图画法
支架、支座、操作平台等按视图标准绘制，螺栓、 螺母等采用简化画法。
图中设备属次要表达内容采用双点划线绘制部分轮廓。
二、管口方位图
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 当室内的含湿量一定时，空气的温度每升高1℃， 相对湿度约降低5％。但空气的等湿升温过程并不 能减少含湿量，只能降低相对湿度，也就是不能 真正的除湿。
• （2）冷冻除湿机 • 利用制冷设备来除掉空气中的水分。 • 蒸发器表面温度低于空气的露点温度，空气中的
水就在蒸发器表面凝结，水分被除掉。
• （3）喷水室 • 喷水室是既能加湿又能减湿的设备，这主要取决
第九章 空气调节
• 9-1衡量空气的环境指标 • 9-2空气调节系统 • 9-3空调系统的空气处理设备 • 9-4空气调节的制冷装置 • 9-5空调房间的气流组织 • 9-6空调系统的消声与防震
标题添加
点击此处输入相 关文本内容
标题添加
点击此处输入相 关文本内容
总体概述
点击此处输入 相关文本内容
点击此处输入 相关文本内容
9-2空气调节系统
• 空气调节系统一般主要由空气处理设备和空气输 送管道以及空气分配装置等组成，根据需要，它 能组成许多不同形式的系统
• 按空气处理设备的设置情况分类： • ⑴集中系统：集中系统的所有空气处理设备（包
括风机、冷却器、加湿器、过滤器等）都设在一 个集中的空调机房内。 • ⑵半集中系统：除了集中空调机房外，半集中系 统还设有分散在被调房间内的二次设备（又称为 末端装置），其中多半设有冷热交换装置（亦称 为二次盘管。
于喷水的温度。 • 喷水室的作用是将水喷成雾状，当空气经过时，
空气和水进行热湿交换，达到特定的处理目的。
• 三、空气的净化 • 1、作用 • 除掉空气中的灰尘，控制房间的洁净度。 • 2、空气的净化要求分三类 • 一般净化、中等净化、超级净化。 • 3、空气过滤器 • 分为初效过滤器、中效过滤器、高效过滤器等。
• 与集中式空调相比较，这类系统省去了回风管道， 节省建筑空间，室内热湿负荷主要由通过末端装 置的冷（热）水来负担，由于水的比容小，密度 大，因而输水管径小，有利于敷设和安装，特别 适用于高层建末端装置，主要由风机和冷 热水盘管组成。
• 诱导器
• 用于空调房间送风的一种特殊设备，
•
➢ 空气处理设备、制冷系统、水系统组合在一起， 成为一个整体式空调机组。
➢ 直接置于被调空间内或相邻房间，再通过比较短 的风道将空气送入被调空间，也可置于外墙或外 窗上。
➢ 不用单独机房，使用灵活，移动方便，可以满足 不同的空调房间不同送风要求，是家用空调及车 辆空调的主要形式。但会影响建筑的立面美观。
• 2、空气冷却
• 大部分的表面式换热器，既可以作加热器也可以 作冷却器。
• （1） 表面式空气冷却器 • （2）喷水室
• 二、空气加湿和减湿
• 1、空气加湿
• 蒸汽加湿器 电加湿器 超声波加湿器 离心式加湿器 喷水室加湿
• 2、空气减湿
• （1）加热通风法除湿
• 向空调房间送入热风或直接在空调房间进行加热 来降低室内空气的相对湿度。
• ⑶全分散系统（又称为局部机组）：这种机组把 冷、热源和空气处理、输送设备（风机）集中设
置在一个箱体内。
• （1）集中式空调系统
• 空气处理设备、制冷系统，水系统，自动测试及 控制设备均集中设置于空调机房内，将处理过的 空气用送风机通过管道系统分别送到各个房间。
• 这种系统空气处理设备能实现对空气的各种处理 过程，可以满足各种调节范围和空调精度及洁净 度要求，也便于集中管理和维护，是工业空调和 大型民用公共建筑采用的最基本的空调形式。
① 舒适性空调室内温、湿度标准
夏季
温 度 应采用24—28℃ 相对湿度 应采用40—65%
冬季
风 速 不应大于0.3m／s 温 度 应采用18—22℃
相对湿度 应采用40—60%
风 速 不应大于0.2m／s
② 工艺性空调室内温、湿度标准 工艺性空调可分为一般降温性空调、恒温恒湿空调和净
化空调等 。
宾馆客房风机盘管示例
9-3空调系统的空气处理设备
• 一、空气加热和冷却 • 1、空气加热 • （1）加热器种类 • 有表面式空气加热器和电加热器等。 • （2）加热器选择 • 应已知：空气量，被加热空气的初温和终温，热
媒参数等。并根据这些参数选择加热器的型号、 台数和组合方式，并计算空气通过加热器的阻力 和热水的阻力。
➢ 能实现对空气的各种处理过程，可以满足各种调 节范围和空调精度及洁净度要求，也便于集中管 理和维护，是工业空调和大型民用公共建筑采用 的最基本的空调形式。
➢ 与半集中式空气调节系统相比，一次投资多，设 备占地大，风管的尺寸大，占用空间多。
➢ 系统中流动的空气：
• 新鲜空气
• 循环空气
• 两者混合空气
9-1衡量空气的环境指标
• 空气调节（Air Conditioning）是指实现对某一 房间或空间内的温度湿度、洁净度和空气流动速 度等进行调节与控制，并提供足够量的新鲜空气。
• 任务：采用技术手段创造并保持满足一定要求的 空气环境
• 应用：空气调节的应用范围十分广泛，应用于工 业及科学实验过程一般称为“工艺性空调”，而 应用于以人为主的空气环境调节则称为“舒适性 空调”。
• 1、窗式空调机
• 是一种直接安装在窗台上的小型空调机。
• 2、分体式空调机 • 由室内机、室外机以及连接管和电线组成。 • 把压缩机置于室外机内，所以室内噪音小。 • 3、恒温恒湿机组 • 应用于对空调精度要求比较高的场所。
• 3）半集中式空调系统
• 具有集中的空气处理室（主要用于处理室外新鲜 空气）和送风管道，同时又在各空调房间设有局 部处理装置。设在房间的局部处理装置又称未端 装置，如风机盘管，诱导器。
散流器
柜式吊装空调机组
✓为什么空调系统中一般使用新风和循环空 气的混合空气？
利用新风是为了满足空调房间卫生要求，保证人的身 体健康；利用一部分回风是为了节能，所以这种形式用得 最多。
• 回风量越大新风量越小越经济，但新风量太小卫生条件不 好。一般规定新风量占总风量的10％∼15％。
• （2）局部式空调系统
• 空气处理设备、制冷系统、水系统组合在一起， 成为一个整体式空调机组。
• 直接置于被调空间内或相邻房间，再通过比较短 的风道将空气送入被调空间，也可置于外墙或外 窗上。
• 不用单独机房，使用灵活，移动方便，可以满足 不同的空调房间不同送风要求，是家用空调及车 辆空调的主要形式。但会影响建筑的立面美观。
