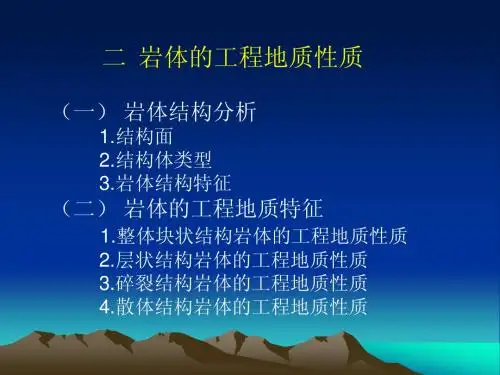

岩体的工程地质性质
1.整体块状结构岩体的工程地质性质 2.层状结构岩体的工程地质性质 3.碎裂结构岩体的工程地质性质 4.散体结构岩体的工程地质性质
岩体是在漫长的地质历史中形成与演变过来 的地质体，它被许许多多不同方向、不同规模的 断层面、节理面、裂隙面、层面、不整合面、接 触面等各种地质界面切割为形状不一、大小不等 的各种各样的块体。所以，岩体是指一定工程范 围内，一种或多种岩石中的各种结构面、结构体 的总体。因此，岩体不能以单块岩石为代表，单 块岩石强度较高，但被结构面切割破碎时，其构 成的岩体的强度却较小。所以岩体中结构面的发 育程度，性质及连通程度等，对岩体的工程地质 性质都有很大的影响。
岩体内结构面连通性
结构面的张开度和填充情况
结构面的张开度是指结构面的两壁隔开的距离。 以张开度的大小区分，主要分为：闭合的，微张开 的，张开的，宽张的。 闭合的结构面的力学性质取决于结构面两壁的 岩石性质和结构面粗糙程度。微张的结构面的剪切 强度比张开的结构面大。张开的和宽张的结构面， 其抗剪强度取决于填充物的成分和厚度。填充物为 黏土时比为砂质时强度低；为砂质时比砾质低。
块状结构岩体
层状结构岩体
碎裂结构岩体
散体结构岩体
谢~谢！
结构面的密度
它反映了节理的发育程度和岩体的完整性， 通常以线密度（条/m）或结构面的间距来表示. 节理发育程度分级
分级 节理间距（m） 节理发育程度 岩体完整性 Ⅰ ＞2 不发育 Ⅱ 0.5～2 较发育 Ⅲ 0.1～0.5 发育 Ⅳ ＜0.1 极发育
