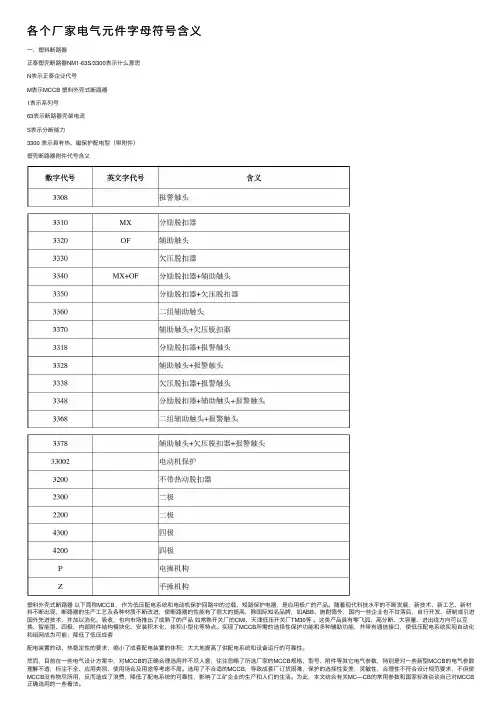

各个⼚家电⽓元件字母符号含义⼀、塑料断路器正泰塑壳断路器NM1-63S/3300表⽰什么意思N表⽰正泰企业代号M表⽰MCCB 塑料外壳式断路器1表⽰系列号63表⽰断路器壳架电流S表⽰分断能⼒3300 表⽰具有热、磁保护配电型(带附件)塑壳断路器附件代号含义塑料外壳式断路器以下简称MCCB ,作为低压配电系统和电动机保护回路中的过载、短路保护电器,是应⽤极⼴的产品。

随着现代科技⽔平的不断发展,新技术、新⼯艺、新材料不断出现,断路器的⽣产⼯艺及各种材质不断改进,使断路器的性能有了很⼤的提⾼,除国际知名品牌,如ABB、施耐德外,国内⼀些企业也不⽢落后,⾃⾏开发、研制或引进国外先进技术,并加以消化、吸收,也向市场推出了成熟了的产品如常熟开关⼚的CMl、天津低压开关⼚TM30等。

这类产品具有零飞弧、⾼分断、⼤容量、进出线⽅向可以互换、智能型、四极、内部附件结构模块化、安装积⽊化、体积⼩型化等特点。

实现了MCCB所需的选择性保护功能和多种辅助功能,并带有通信接⼝,使低压配电系统实现⾃动化和组⽹成为可能;降低了低压成套配电装置的动、热稳定性的要求;缩⼩了成套配电装置的体积;⼤⼤地提⾼了供配电系统和设备运⾏的可靠性。

然⽽,⽬前在⼀些电⽓设计⽅案中,对MCCB的正确合理选⽤并不尽⼈意,往往忽略了所选⼚家的MCCB规格、型号、附件等其它电⽓参数,特别是对⼀些新型MCCB的电⽓参数理解不透,标注不全、应⽤类别、使⽤场合及⽤途等考虑不周。

选⽤了不合适的MCCB,导致成套⼚订货困难,保护的选择性变差,灵敏性,合理性不符合设计规范要求,不但使MCCB没有物尽所⽤,反⽽造成了浪费,降低了配电系统的可靠性,影响了⼯矿企业的⽣产和⼈们的⽣活。

为此,本⽂结合有关MC—CB的常⽤参数和国家标准谈谈⾃⼰对MCCB 正确选⽤的⼀些看法。

2.断路器的常⽤基本相关符号其合义及相互之间的关系Inm——断路器壳架等级电流 A ,它所指的含义是本断路器内所能安装的最⼤开关及脱扣器电流值。

正泰NM1LE系列漏电断路器

正泰NM1LE系列漏电断路器
第三级保护: 连接导线:
2
铜芯塑料绝缘导线截面积为1.5~4mm 额定工作电流:40A、32A、20A 额定剩余动作电流:30mA或更小 剩余分断时间:t≤0.1s或更快 可选用的漏电断路器有: NM1LE-100,NL18-20、32 DZL18-20,DZ12LE-60
漏电断路器
特殊负载
第二级保护: 连接导线:
I/In
0.04
0.02
延时脱扣
1.14 16
I/In
A-350
A

断路器类
5 其它
5.1 分类 5.1.1 按漏电断路器的分断能力分:
标准型(S型)
H
5.1.2 按漏电断路器的接线方式分: 板前接线
板后接线
较高型无防护罩(H型) 插入式
30、50、100、 15、25、50、
NM1LE-225S 225
400
3、3N
30
15
≤50
180、200、225
200、300、500 100、150、250
100、125、160、
30、50、100、 15、25、50、
NM1LE-225H 225
400
4
50
25
≤50
180、200、225
I△n时的最大 分断时间
2I△n时的 极限不驱动时间(s)
最大分断时间(s)
5I△n时的最大 分断时间(s)
0.1
0.3
0.1
0.3
0.25
0.2
0.4
0.2
0.4
0.35
0.3
0.5
0.3
0.5
0.45
0.4
0.6
0.4

正泰常用断路器选型手册

正泰常用断路器选型手册

正泰常用断路器选型手册以下是正泰常用断路器型号及选型列表:系列型号:NM1-63S/3300NM1-63H/3300NM1-63H/4300NM1-100S/3300NM1-100H/3300NM1-100H/4300NM1-225S/3300NM1-225H/3300NM1-225H/4300NM1-400S/3300NM1-400H/3300NM1-400S/4300NM1-630S/3300NM1-630H/3300NM1-630S/4300NM1-800H/3300NM1-1250H/3300DZ15-40/2901DZ15-40/3902DZ15-100/3902NM10-100/330NM10-250/330NM10-630/330DZ20Y-100/3300DZ20J-100/3300DZ20Y-225/3300DZ20J-225/3300DZ20Y-400/3300DZ20J-400/3300DZ20Y-630/3300DZ20J-630/3300DZ20Y-1250/3300DZ47-60 1P C型10-32 DZ47-60 2P C型10-32DZ47-60 3P C型DZ47-60 4P C型DZ47-60 1P D型DZ47-60 2P D型DZ47-60 3P D型DZ47-60 4P D型DZ158-100 1P DZ158-100 2P DZ158-100 3P DZ158-100 4P NB1-63 1PNB1-63 2PNB1-63 3PNB1-63 4PDZ253-125N/3300 DZ253-160N/3300额定电流(A):10-6310-100125-225250-400400-630630-8001000-125010-4040-10015-100100-250200-630100-225250-400400-6301000-12501--5以上是正泰常用断路器型号及选型列表。

NM1系列塑壳断路器资料

NM1系列塑壳断路器资料

218
318
辅助触头, 报警触头
228
328
欠电压脱扣器, 报警触头
238
338
分励脱扣器,
辅助触头,报警触头 248
348
二组辅助触头, 报警触头
268
368
辅助触头,欠电压 脱扣器,报警触头
278
378
注:a.200表示仅有电磁脱扣器的断路器本体;300表示热动+电磁脱扣器本体;000表示不带脱扣器及内部附件的断路器本体。 b.63、100、225,2极产品只有210、220、230、208、310、320、330、308。
额定运行 短路分断 能力(kA) 400V/690V 7.5* 12.5* 25* 17.5/4 25/5 42.5/10 17.5/4 25/5 42.5/10 25/5 32.5/5 50/10 25/5 32.5/5 50/10 37.5/15 50* 42.5/12.5
表2
极数
飞弧 距离
2 3 3、4 3 2、3、4 3 3 2、3、4 3 3、4 3、4 3、4 3、4 3、4 3、4 3、4 3 3
300 动
作 120

60

20
(S)
10
5
2
1 0.5
0.2
0.1 0.05
0.02
1 2 3 4 5 7 8 12 20 额定电流倍数
10000 7200 3600 1200 600
300 动
作 120

60

20
(S)
10
5
2
1 0.5 0.2
0.1 0.05
0.02
图11 NM1-1250动作特性曲线

塑壳断路器正泰产品介绍

塑壳断路器正泰产品介绍

SH R 630
Ics (kA) AC380/400/415V
150
140
130
120
100
70
60
50
30
0
SH R
125
SH R 250
SH R 400
SH R 630
NM8
NM8
NM8
NM8
NM8
热磁式脱扣器
长延时保护:Ir=0.8~1.0In 瞬时保护: Ii=5~10In
智能式脱扣器
NM8
壳架电流
标准
分断能力代号
极数
Icu (kA)
AC380/400/415V
Ics (kA)
AC380/400/415V
分励、欠压脱扣器
附件 辅助、报警触头 手动操作机构
电动操作机构
125
S
H
R
1P、2P、3P、 4P
50
70
150
50
70
150
250
400/630
EN 60947-2 / IEC 60947-2
欠压脱扣器 UM6:AC220V UQ6:AC380V (用于NM8-125) UM5:AC220V UQ5:AC380V (用于NM8-250/400/630 NM8S-125/250/400/630) UM7:AC220V UQ7:AC380V (用于NM8(S)-800/1250) 辅助触头 AX(用于整个系列) 报警触头 AL(用于整个系列).
3,4
3,4
3,4
3,4
3,4
35 25 35 35 50 65 85 35 50 65 85 35 50 65 85
18 13 18 18 25 33 43 18 25 33 43 18 25 33 43

塑壳断路器 正泰产品介绍

塑壳断路器 正泰产品介绍

NM8
国(区)别 中国 中国 中国 中国 中国 中国
申请号 ZL03145501.8 ZL01132088.5 ZL01132307.8 ZL02137201.2 ZL03159155.8 200410069595.2 ZL01254485.X ZL01254890.1 ZL02267161.7 ZL03252749.7 ZL99202035.2 ZL03273116.7 200620160705.0 200720143458.8 ZL00333041.9 ZL02314242.1 ZL02314241.3 200430020764.4 200730110184.8
表示欠压脱扣器;
NM7
NM7 - 250
S
P
/ 250
/3
3
10
2
型号
壳架等级 分断能力代号 操作方式代号
额定电流
极数
脱扣器类型 00 无附件 08 报警触头 10 分励脱扣器 20 辅助触头
附件代号
用途 无代号: 配电用 2: 电动机保护
NM7 MCCB
125 250 400 630 800
C 经济型 S 标准型 H 较高型 R 限流型
NM1
NM1
NM1系列预付费电表专用脱扣器适用于与IC 卡预付费电表配套使用,当用户IC卡中无余
额时,预付费电表专用脱扣器会使断路器分
闸而断开电路,使该用户无法正常用电,并 阻止断路器再次合闸,只有当用户给IC卡再 次充一定金额后,断路器才能正常合闸。此 附件降低了供电人员的劳动强度。
NM1
NM7
国(区)别 ZA南非 PCT IN印度 BR巴西 RU俄罗斯 EP欧洲 TN突尼斯 MA摩洛哥 US美国 JP日本 AU澳大利亚 CA加拿大

各个厂家电气元件字母符号含义

各个厂家电气元件字母符号含义

一、塑料断路器正泰塑壳断路器NM1—63S/3300表示什么意思N表示正泰企业代号M表示MCCB 塑料外壳式断路器1表示系列号63表示断路器壳架电流S表示分断能力3300 表示具有热、磁保护配电型(带附件)塑壳断路器附件代号含义3378 辅助触头+欠压脱扣器+报警触头33002 电动机保护3200 不带热动脱扣器2300 二极2200 二极4300 四极4200 四极P 电操机构Z 手操机构塑料外壳式断路器以下简称MCCB,作为低压配电系统和电动机保护回路中的过载、短路保护电器,是应用极广的产品。

随着现代科技水平的不断发展,新技术、新工艺、新材料不断出现,断路器的生产工艺及各种材质不断改进,使断路器的性能有了很大的提高,除国际知名品牌,如ABB、施耐德外,国内一些企业也不甘落后,自行开发、研制或引进国外先进技术,并加以消化、吸收,也向市场推出了成熟了的产品如常熟开关厂的CMl、天津低压开关厂TM30等.这类产品具有零飞弧、高分断、大容量、进出线方向可以互换、智能型、四极、内部附件结构模块化、安装积木化、体积小型化等特点.实现了MCCB所需的选择性保护功能和多种辅助功能,并带有通信接口,使低压配电系统实现自动化和组网成为可能;降低了低压成套配电装置的动、热稳定性的要求;缩小了成套配电装置的体积;大大地提高了供配电系统和设备运行的可靠性.然而,目前在一些电气设计方案中,对MCCB的正确合理选用并不尽人意,往往忽略了所选厂家的MCCB规格、型号、附件等其它电气参数,特别是对一些新型MCCB的电气参数理解不透,标注不全、应用类别、使用场合及用途等考虑不周。

选用了不合适的MCCB,导致成套厂订货困难,保护的选择性变差,灵敏性,合理性不符合设计规范要求,不但使MCCB没有物尽所用,反而造成了浪费,降低了配电系统的可靠性,影响了工矿企业的生产和人们的生活。

为此,本文结合有关MC—CB的常用参数和国家标准谈谈自己对MCCB正确选用的一些看法。

正泰塑壳式断路器汇总

正泰塑壳式断路器汇总
NM1-800H/R
C 102 102 134 134 154 135.5 265.5 C1 179 175 184 184 204 206.5 345.5 E90 89 89 89 106 91 97 F 62 65 65 65 66 52 78 G 28 30.8 40 44 44 45——G1 13 10.5 13.5 13.5 12.5 12——H 104 107 111 111 107 109 141 H1 155 150 160 160 148 156 202 H2 38 39 44 44 33 36.5 58 H3 6 6 6 6 4.5 5 16.5 H4 6 4.5 3.5 3.5 4.5 6 2
1技术要求
1.1用途
NM1系列为塑料外壳式断路器,按照其额定极限短路分断能力(Icu)的高低,分 为S型(标准型)、H型(较高分断型)、R型(限流型)。
额定绝缘电压至800V,适用于交流50Hz或60Hz、额定工作电压至690V,额定 工作电流从6A至1250A的配电网电路中作不频繁转换和电动机不频繁起动之用。同 时断路器具有过载、短路和欠电压保护功能,能保护线路及电源设备不受损坏。
壳架等级额定电流
设计代号
塑壳断路器代号企业特征代号
注:1)四极产品中性极(N极)的型式分四种
A型N极不安装过电流脱扣元件,且N极始终接通,不与其它三极一起合分; B型N极不安装过电流脱扣元件,且N极与其它三极一起合分;(N极先合后分)
C型N极安装过电流脱扣元件,且N极与其它三极一起合分;(N极先合后分) D型N极安装过电流脱扣元件,且N极始终接通,不与其它三极一起合分。 2) 手动直接操作无代号;电动操作用P表示;转动手柄操作机构用Z表示。
NM1-1250为700、800、100O、1250A四级。

正泰产品系列类别剖析

正泰产品系列类别剖析
断路器类
万能式断路器
系列万能式断路器
NA8、NA8G、NA1・2OOO-63OO、NA15、D\V15.DW16.
DW17D
万能式断路器
NA1-1000
系列万能式真空断路器
NAK1
塑料外壳式断路器
系列型料外壳式断路器
NM8、NM8S. NM7、NM6、NM6S.NM1. NM10.
DZ20. DZ15、DZ108. DZ253. DZ948
超小型中功率电磁继电器
JZC-32F
小型大功舉电磯继电器
JQX-15F>JQX-16F . JQX-102F . JQX・21F、
JQX・115F、JQX43Fs JQX・13FA、JZX-22F
小型继电器插座系列
时间继电器
系列时间继电器
NJS6. NJS2> NJSK NTE8. JSS48A> JSZ3. JSZ4、
交流弧焊机
系列交流弧焊机BX1、BX3.BX6
宜流弧焊机
系列宜流弧焊机
ZX5、ZX6、ZX5G
系列逆变式宜流电焊机
ZX7
系列交宜流弧焊机
ZXE1
电阻弧焊机
系列脚踏时控点焊机
DN
系列对焊机
UN1
自动半自动弧焊机
系列CO2气体保护弧焊机
NBC
直流铝极氨弧焊机
VVS
系列逆变式直流氨弧焊机
WS
系列宜流脉冲氮弧焊机
型普通整流管
ZPx
型普通晶闸管
KP
型双向晶闸管
KS
型快速整流管
ZK
型快速晶闸管
KK
接线端子
系列
JF5、SAK、JXB、JCUK.JH1.JH2.JH5.JH6、TD、JH9. JH1O. NJDx TK. TB. TC、H、TZ1. DI、JX2、JDO. MJ、TH35・7・5(C45)

正泰 漏电 保护器

正泰  漏电 保护器

30、50、100、 15、25、50、
NM1LE-225S 225
400
3、3N
30
15
≤50
180、200、225
200、300、500 100、150、250
100、125、160、
30、50、100、 15、25、50、
NM1LE-225H 225
400
4
50
25
≤50
180、200、225
4.6 漏电断路器反时限保护特性曲线
t
160
140
120
min
80 60 40 20 60 30 12
8 2
配电保护用特性曲线图
动作特性曲线 额定电流:63~800A 环境温度:30±2℃ 最大
最小(>225A)
最小(100~225A) 最小(63~100A)
min
t 160 140 120
80 60 40 20 60 30 12
NM1LE 系列
漏电断路器
断路器类
1 适用范围
NM1LE系列漏电断路器(以下简称漏电断路器)是本公司综合采用国际先进技术设计、开发的新型漏
电断路器之一。适用于交流50Hz,额定电压至400V,额定电流16A至800A的电路中。
其主要功能是对有致命危险的人身触电提供间接接触保护。额定剩余动作电流不超过0.03A的漏电
最湿月的月平均最大相对湿度为90%,同时该月的月平均最低温度为+20℃,并考虑到因温度变化发生在 产品表面上的凝露。 3.6 外磁场:漏电断路器安装场所附近的外磁场在任何方向不超过地磁场的5倍。
4 主要技术参数
4 . 1 漏 电 断 路 器 的 额 定 值(见 表2 )

正泰NM塑壳断路器样书

正泰NM塑壳断路器样书

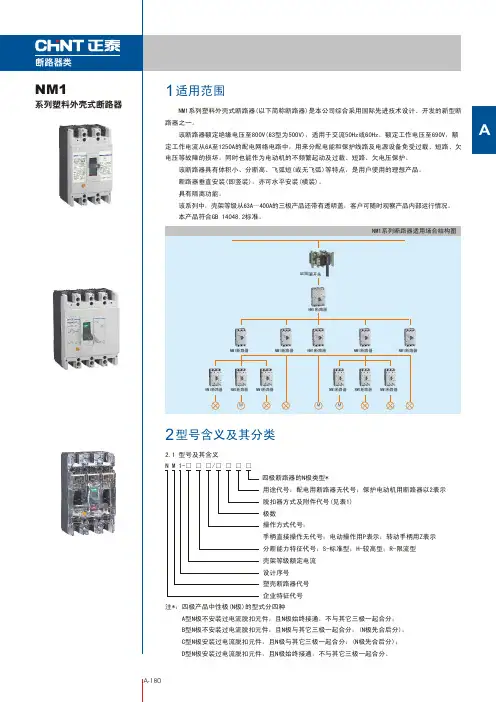

NM1 系列塑料外壳式断路器671122 型号含义及其分类2.1 型号及其含义N M 1-□/□□□□□□□ 派生代号:常规产品无代号;透明盖产品用“T”表示 四极断路器的N极类型*用途代号:配电用断路器无代号;保护电动机用断路器 以2表示脱扣器方式及附件代号(见表1) 极数操作方式代号:手柄直接操作无代号;电动操作用P表示;转动手柄 用Z表示分断能力特征代号:S-标准型;H-较高型;R-限流型 壳架等级额定电流 设计序号塑壳外壳式断路器 企业特征代号该断路器额定绝缘电压至800V(63型为500V),适用于交流50Hz,额定工作电压至690V(63型为400V),额定工作电流从10A至1250A的配电网络电路中,用来分配电能和保护线路及电源设备免受过载、短路、欠电压等故障的损坏。

同时也能作为电动机的不频繁起动及过载、短路、欠电压保护。

该断路器具有体积小、分断高、飞弧短等特点,是用户使用的理想产品。

断路器垂直安装(即竖装),亦可水平安装(横装)。

产品具有隔离功能。

符合标准:GB 14048.2、IEC 60947-2。

1 适用范围该系列中,壳架等级从63A~250A的三极产品,125A、250A的四极,125A、250A H型的二极产品带有透明盖,客户可随时观察产品内部运行情况。

2.2.1 按断路器的分断能力分:2.2.2 按断路器的接线方式分:板前接线2.2.3 按操作方式分:手柄直接操作2.2.4 按极数分:二极H 板后接线转动手柄操作三极插入式电动操作四极S报警触头辅助触头分励脱扣器欠电压脱扣器左装右装手柄报警触头辅助触头分励脱扣器注:a. 200表示仅有电磁脱扣器的断路器本体;300表示热动+电磁脱扣器本体;000表示不带脱扣器及内部 附件的断路器本体。

b. 125、250、400,2极产品只有210、220、230、310、320、330。

c. 仅NM1-63,NM1-125,NM1-250,NM1-400可带预付费电表专用脱扣器。

正泰电器常用断路器型号

正泰电器常用断路器型号
630、800、1000
DW15-1600A
1600
DW15-2500A
1600、2000、2500
DW15-4000A
2500、3000、4000
DW16系列万能式断路器
DW16-630A
200、250、315、400、630
杠杆电磁式
DW16-1000A
1000
电动电磁式
DW16-1600A
1600
DZ158-100 1P
63-100
?
DZ158-100 2P
?
DZ158-100 3P
?
DZ158-100 4P
?
NB1系列塑料外壳式断路器
NB1-63 1P
1-63
?
NB1-63 2P
?
NB1-63 3P
?
NB1-63 4P
?
DZ253系列塑料外壳式断路器
DZ253-125N/3300
10-125
?
DZ20LE-630/3N300
400-630
?
DZ20LE系列漏电断路器
DZ267LE-32
6-32
?
DZ47LE系列漏电断路器
DZ47LE-32 1PN
6-32
?
DZ47LE-32 2P
?
DZ47LE-32 3P
?
DZ47LE-32 3PN
?
DZ47LE-32 4P
?
DZ47LE-63 1PN
?
DZ158LE-100 4P
?
NB1LE系列漏电断路器
NB1L-63 1PN
50、63
?
NB1L-63 2P
?
NB1L-63 3P

正泰常用断路器选型手册-推荐下载

正泰常用断路器选型手册-推荐下载

NM1-630S/3300
NM1-630H/3300 NM1-630S/4300 NM1-800H/3300
NM1-1250H/3300
DZ15-40/3902
DZ15-100/3902
NM10-250/330
NM10-630/330
DZ20Y-100/3300
DZ20J-100/3300
DZ20Y-225/3300
DZ253-250N/3300
DZ253-400N/3300
NL18-32
DZ15LE-40/2901
DZ15LE-40/3902
DZ15LE-100/2901
DZ15LE-100/3902
DZ15LE-100/4901
DZ20LE-160/4300
DZ20LE-400/3N300
DZ20LE-630/3N300
DZ20Y-400/3300
DZ20J-400/3300
