三元相图的绘制(氯仿、盐酸、水)
三液系相图
实验原理
相变：利用体系在相变化时的浑浊和清亮现象的 出现。可以判断体系中各组分间互溶度的大小。 一般由清到浊，肉眼比较容易分辨。所以实验由 均相样品中加入第三物质使变成二相的方法，测 定两相间的相互溶解度。 连接线的绘制：当二相共存并达到平衡时，将二 相分离，测得二相的成分，然后用直线连接这二 点，即得连接线。
Ac ＝ B%
c B% P B
A
等边三角形表示方法
A%
b
Cb ＝ A%
C
a
C%
Ba ＝ C%
经过P点作平行于三边的直线，并交于三边于a,b,c 三点。若将三边均匀分成100等分，则P点的A、B、C组 成分别为： Cb ＝ A%， Ac ＝ B%， BOH
氯仿在醋酸和 水溶液中的溶 解度曲线
仪器与药品
滴定管（50ml、酸式）1支 滴定管（50ml、碱式）1支 磨口锥形瓶（100ml）2只（25ml）4只 锥形瓶（200ml）2只 移液管（2ml）2支（5ml）2支（10ml）2支 氯仿（A.R） 冰醋酸（A.R） 已经标定浓度的NaOH溶液 酚酞指示剂
思考题
试用相律分析三组分相图中各点、线、面的相数 和自由度。 为什么根据体系由清变浑的现象即可测定相界？ 如连结线不通过物系点，其原因可能是什么？ 当体系溶解度曲线和体系总组成确定后，为何只 需分析三氯甲烷层中的醋酸含量即可确定连结线？ 如果滴定过程中有一次清、浑浊转变时的现象不 明显，是否需要立即倒掉溶液重新做实验？
数据记录与处理
记录数据 水、氯仿和醋酸的体积 溶解度曲线的绘制 根据实验数据，在三角坐标纸上，绘制 各次滴定的组成点，然后用曲线板拟合成 一条光滑曲线，即为水－氯仿在醋酸存在 情况下的互溶度曲线。
实验六 三液系(三氯甲烷—醋酸—水)相图的绘制

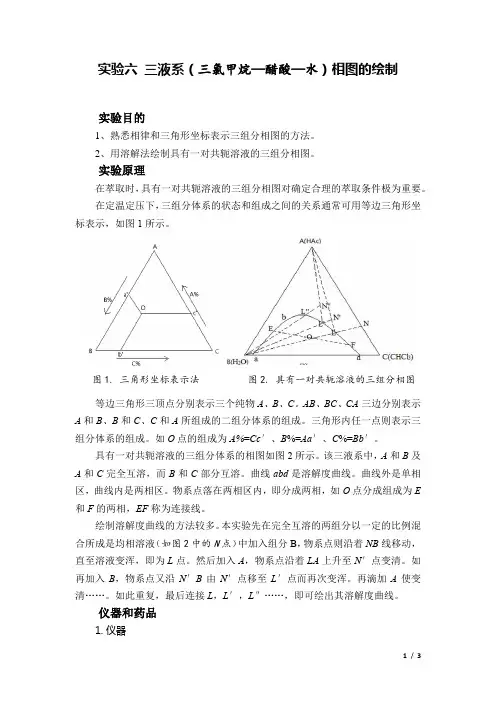

实验六三液系（三氯甲烷—醋酸—水）相图的绘制实验目的1、熟悉相律和三角形坐标表示三组分相图的方法。
2、用溶解法绘制具有一对共轭溶液的三组分相图。
实验原理在萃取时，具有一对共轭溶液的三组分相图对确定合理的萃取条件极为重要。
在定温定压下，三组分体系的状态和组成之间的关系通常可用等边三角形坐标表示，如图1所示。
图1.三角形坐标表示法图2. 具有一对共轭溶液的三组分相图等边三角形三顶点分别表示三个纯物A、B、C。
AB、BC、CA三边分别表示A和B、B和C、C和A所组成的二组分体系的组成。
三角形内任一点则表示三组分体系的组成。
如O点的组成为A%=Cc′、B%=Aa′、C%=Bb′。
具有一对共轭溶液的三组分体系的相图如图2所示。
该三液系中，A和B及A和C完全互溶，而B和C部分互溶。
曲线abd是溶解度曲线。
曲线外是单相区，曲线内是两相区。
物系点落在两相区内，即分成两相，如O点分成组成为E 和F的两相，EF称为连接线。
绘制溶解度曲线的方法较多。
本实验先在完全互溶的两组分以一定的比例混合所成是均相溶液（如图2中的N点）中加入组分B，物系点则沿着NB线移动，直至溶液变浑，即为L点。
然后加入A，物系点沿着LA上升至N′点变清。
如再加入B，物系点又沿N′B由N′点移至L′点而再次变浑。
再滴加A使变清……。
如此重复，最后连接L，L′，L″……，即可绘出其溶解度曲线。
仪器和药品1.仪器滴定管（50ml，碱式）2支移液管（5ml，刻度）1支移液管（10ml，刻度）2支锥形瓶（100ml）2个洗耳球2个2.药品氯仿（分析纯）密度1.48g/ml，冰醋酸（分析纯）密度1.08g/ml，水密度 1.00g/ml实验步骤1、在洁净的碱式滴定管内装入水。
2、移取6ml氯仿及1ml醋酸于干燥的100ml磨口锥形瓶中，然后慢慢滴入水，且不停地震荡，至溶液由清变浑，即为终点，记下水的体积。
再向瓶中加入2ml醋酸，体系又成均相，继续用水滴定至终点。
三相图的绘制(氯化钾、盐酸、水)
Ⅰ、目的要求1．掌握用三角坐标表示三组分相图的方法；2．能正确利用溶解度方法绘制KCl-HCl-H2O三组分系统的相图；3．了解湿固相法的原理，学会确定溶液中纯固相组成点的方法。
Ⅱ、基本原理为了绘制相图就需要通过实验获得平衡时各相间的组成及二相的连接线，即先使体系达到平衡，然后把各相分离，再用化学分析法或物理方法测定达成平衡时各相的组成。
但体系达到平衡的时间，可以相差很大。
对于互溶的液体，一般平衡达到的时间很快；对于溶解度较大，但不生成化合物的水盐体系，也容易达到平衡。
对于一些难溶的盐，则需要相当长的时间，如几个昼夜。
由于结晶过程往往要比溶解过程快得多，所以通常把样品置于较高的温度下，使其较多溶解，然后将其移至温度较低的恒温槽中，使之结晶，加速达到平衡。
另外，摇动、搅拌、加大相界面也能加快各相间的扩散速度，加速达到平衡。
由于在不同温度时的溶解度不同，所以系统所处的温度应该保持不变。
湿固相法的基本原理：在等边三角形相图中凡带有饱和溶液的固相组成点，必定处于饱和溶液组成点和纯固相点的连结线上，测定一组饱和溶液和湿固相（饱和溶液所对应的固相）的组成，它们的连结延长线将交于一点，即纯固相组成点。
本实验是测定在一定温度和压力下，KCl-HCl-H2O三组分体系中各组分的质量百分组成，从而绘制出三组分相图（体系中KCl处于饱和状态，溶解的KCl与KCl固体处于平衡状态）。
由KCl、HCl、H2O组成的三组分体系，在HCl的含量不太高时，HCl完全溶于水而成盐酸溶液，与KCl有共同的负离子Cl-。
所以当饱和的KCl水溶液中加入盐酸时，由于同离子效应使KCl的溶解度降低。
本实验即是研究在不同浓度的盐酸溶液中KCl的溶解度，通过此实验熟悉盐水体系相图的构筑方法和一般性质。
为了分析平衡体系各相的成分，可以采取各相分离方法。
如对于液体可以用分液漏斗来分离。
但是对于固相，分离起来比较困难。
因为固体上总会带有一些母液，很难分离干净，而且有些固相极易风化潮解，不能离开母液而稳定存在。
三相图的绘制(氯化钾、盐酸、水)
Ⅰ、目的要求1．掌握用三角坐标表示三组分相图的方法；2．能正确利用溶解度方法绘制KCl-HCl-H2O三组分系统的相图；3．了解湿固相法的原理，学会确定溶液中纯固相组成点的方法。
Ⅱ、基本原理为了绘制相图就需要通过实验获得平衡时各相间的组成及二相的连接线，即先使体系达到平衡，然后把各相分离，再用化学分析法或物理方法测定达成平衡时各相的组成。
但体系达到平衡的时间，可以相差很大。
对于互溶的液体，一般平衡达到的时间很快；对于溶解度较大，但不生成化合物的水盐体系，也容易达到平衡。
对于一些难溶的盐，则需要相当长的时间，如几个昼夜。
由于结晶过程往往要比溶解过程快得多，所以通常把样品置于较高的温度下，使其较多溶解，然后将其移至温度较低的恒温槽中，使之结晶，加速达到平衡。
另外，摇动、搅拌、加大相界面也能加快各相间的扩散速度，加速达到平衡。
由于在不同温度时的溶解度不同，所以系统所处的温度应该保持不变。
湿固相法的基本原理：在等边三角形相图中凡带有饱和溶液的固相组成点，必定处于饱和溶液组成点和纯固相点的连结线上，测定一组饱和溶液和湿固相（饱和溶液所对应的固相）的组成，它们的连结延长线将交于一点，即纯固相组成点。
本实验是测定在一定温度和压力下，KCl-HCl-H2O三组分体系中各组分的质量百分组成，从而绘制出三组分相图（体系中KCl处于饱和状态，溶解的KCl与KCl固体处于平衡状态）。
由KCl、HCl、H2O组成的三组分体系，在HCl的含量不太高时，HCl完全溶于水而成盐酸溶液，与KCl有共同的负离子Cl-。
所以当饱和的KCl水溶液中加入盐酸时，由于同离子效应使KCl的溶解度降低。
本实验即是研究在不同浓度的盐酸溶液中KCl的溶解度，通过此实验熟悉盐水体系相图的构筑方法和一般性质。
为了分析平衡体系各相的成分，可以采取各相分离方法。
如对于液体可以用分液漏斗来分离。
但是对于固相，分离起来比较困难。
因为固体上总会带有一些母液，很难分离干净，而且有些固相极易风化潮解，不能离开母液而稳定存在。
三液系相图绘制
三液系（三氯甲烷~醋酸~水）相图的绘制薛念华一．实验目的：1.熟悉相律和用三角形坐标表示三组分相图的方法。
2.用溶解度法绘制具有一对共轭溶液的三组分相图。
二．实验原理：在定温定压下，三组分体系的状态和组成之间的关系通常可用等边三角形坐标，如下图所示。
等边三角形三顶点分别表示三个纯物A、B、C。
AB、BC、CA三边分别表示A和B、B和C、C和A所组成的二组分体系的组成。
三角形内任一点则表示三组分体系的组成。
如O点的组成为A%=Cc’，B%=Aa’，C%=Bb’。
具有一对共轭溶液的三组分体系相图，在该三液系中，A和B、A和C完全互溶，而B和C只能有限度的互溶，B和C的浓度在Ba和Cd之间可以完全互溶，介于ad 之间体系分为两层，一层是B在C中的饱和溶液（d点），另一层是C在B中的饱和溶液（a点），这对溶液称为共轭溶液。
曲线abd为溶解度曲线。
曲线外是单相区，曲线内是二相区。
物系点落在两相区内即分成二相，如O点分成组成为E和F的二相，EF 线称为连结线。
绘制溶解度曲线的方法较多。
本实验是先在完全互溶的两个组分（如A和C）以一定的比例混合所成的均相溶液（如图II上的N点）中滴加入组分B，物系点则沿NB 线移动，直至溶液变浑，即为L点，然后加入A，物系点沿LA上升至N’点而变清。
如再滴加B，则物系点又沿N’B移动，当移至L’点时溶液再次变浑。
再滴加A使之变清……。
如此重复，最后连接L，L’，L’’……，即可绘出溶解度曲线。
三．仪器与药品：滴定管（50mL，酸式）×1，滴定管（50mL，碱式）×1，有塞锥形瓶（100mL）×2，有塞锥形瓶（25mL）×4，锥形瓶（100mL）×2，移液管（2mL，胖肚）×4，移液管（5mL，刻度）×2，移液管（10mL，刻度）×1，分液漏斗（60mL）×2，漏斗架×1，氯仿（分析纯），冰醋酸（分析纯），0.5mol/L标准NaOH溶液。
三元体系相图的绘制

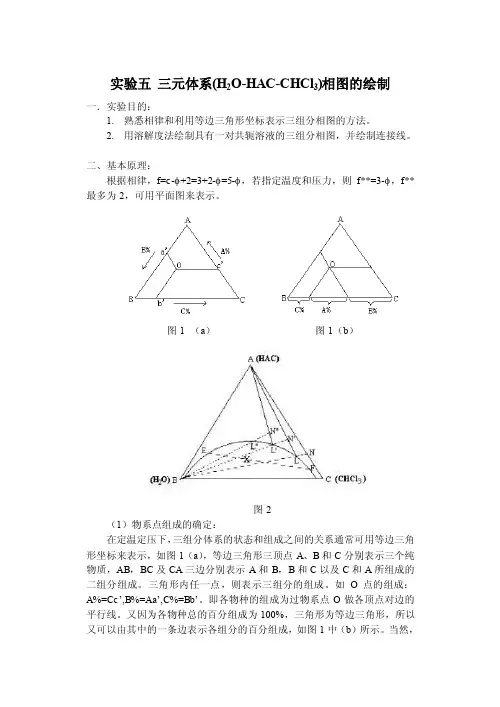

实验五三元体系(H2O-HAC-CHCl3)相图的绘制一．实验目的：1.熟悉相律和利用等边三角形坐标表示三组分相图的方法。
2.用溶解度法绘制具有一对共轭溶液的三组分相图，并绘制连接线。
二、基本原理：根据相律，f=c-φ+2=3+2-φ=5-φ，若指定温度和压力，则f**=3-φ，f**最多为2，可用平面图来表示。
图1 （a）图1（b）图2（1）物系点组成的确定：在定温定压下，三组分体系的状态和组成之间的关系通常可用等边三角形坐标来表示，如图1（a），等边三角形三顶点A、B和C分别表示三个纯物质，AB，BC及CA三边分别表示A和B，B和C以及C和A所组成的二组分组成。
三角形内任一点，则表示三组分的组成。
如O点的组成：A%=Cc’,B%=Aa’,C%=Bb’。
即各物种的组成为过物系点O做各顶点对边的平行线。
又因为各物种总的百分组成为100%，三角形为等边三角形，所以又可以由其中的一条边表示各组分的百分组成，如图1中（b）所示。
当然，给出一定组成的溶液百分比，按照上述表示方法，也应该能找出对应的物系点。
（2）溶解度曲线的绘制对于具有一对共轭溶液的三液系相图，如图2，该三液系相图中A和B，A和C为完全互溶而B和C为部分互溶，曲线abc为溶解度曲线。
曲线上方为单相区，曲线下方为二相区，物系点落在二相区内，即分为二相，如X 点则分成组成为E和F的二相，而EF线称为连接线。
对于溶解度曲线的绘制，本实验是先以完全互溶的两个组分（如A和C），以一定的比例混合所组成的均相溶液，如图2上的N点，滴加入组分B，根据平衡相图的直线规则，物系点则沿着NB移动，直至溶液变混，即为L点。
再加入A，物系点由LA上升至N’点而变清。
再加入B，此时物系点又沿着N’B由N’移动至L’而再次变混，再滴加A使变清……，如此反复，最后连接L，L’，L’’……即可画出溶解度曲线。
（3）连接线的绘制由于连接线是表示在两相区内呈平衡两相的组成（或A在两相中的分配），所以可以在两相区内配制溶液，待平衡后分析每相中的任何一种组成的含量，连接在溶解度曲线上该两含量的组成点而得出。
三液系相图的绘制.
实验三氯甲烷—醋酸—水三液系相图的绘制一．实验目的1．掌握用三角坐标表示三组分相图的方法；2．用溶解度法绘制具有一对共轭溶液的三组分相图。
二．实验原理为了绘制相图就需要通过实验获得平衡时各相间的组成及二相的连接线，即先使体系达到平衡，然后把各相分离，再用化学分析法或者物理方法确定达成平衡时各相的组成。
但体系达到平衡的时间，可以相差很大。
对于互溶的液体，一般平衡达到的时间很快；对于溶解度较大但不生成化合物的水盐体系，也容易达到平衡。
对于一些难溶的盐，则需要相当长的时间，如几个昼夜。
由于结晶过程往往要比溶解过程快得多，所以通常把样品置于较高的温度下，使其溶解较多，然后将其移至温度较低的恒温槽中，使之结晶，加速达到平衡，另外，摇动、搅拌、加大相界面也能加快各相间的扩散速度，加速达到平衡。
水和氯仿的相互溶解度很小，而醋酸却与水、氯仿互溶。
在水和氯仿组成的两相混合物中加入醋酸，能增大水和氯仿间的互溶度，醋酸增多，互溶度越大，当加入醋酸到某一数量时，水和氯仿能完全互溶，原来由两相组成的混合体系由混变清。
在温度恒定的情况下，使两相体系变成均匀的混合物所需要的醋酸量，取决于原来混合物中水和氯仿的比例。
同样，把水加到醋酸和氯仿的均相混合物中时，当水达到一定数量，原来的均相体系变成水相和氯仿相的两相混合体系，体系由清变混。
使体系变成两相所需要的水量，取决于醋酸和氯仿的起始成分。
因此利用体系在相变化时的浑浊和清亮现象的出现。
可以判断体系中各组分间互溶度的大小。
一般由清到浊，肉眼比较容易分辨。
所以实验由均相样品中加入第三物质使变成二相的方法，测定两相间的相互溶解度。
当二相共存并达到平衡时，将二相分离，测得二相的成分，然后用直线连接这二点，即得连接线。
用等边三角形的方法表示三元相图。
等边三角形的三个定点各代表纯组分，三角形三条边AB、BC和CA分别代表A和B，B和C，C和A所组成的二组分的组成，而三角形内任意一点表示三组分的组成。
三元相图ppt
