轴温报警器毕业设计
毕业设计(报警器)资料

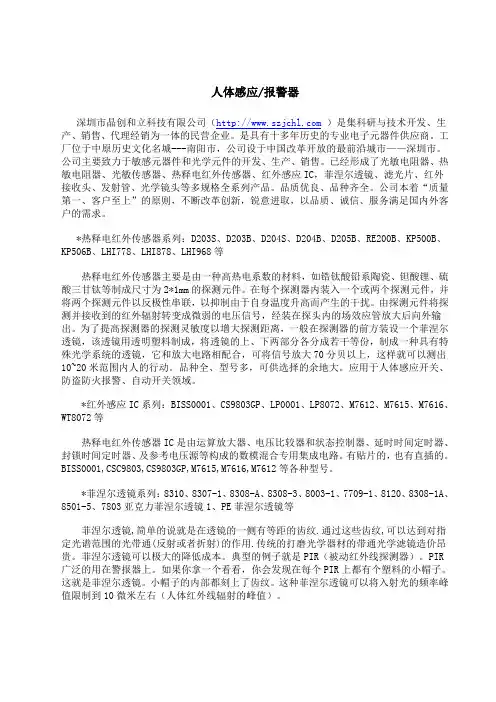

人体感应/报警器深圳市晶创和立科技有限公司（）是集科研与技术开发、生产、销售、代理经销为一体的民营企业。
是具有十多年历史的专业电子元器件供应商。
工厂位于中原历史文化名城---南阳市，公司设于中国改革开放的最前沿城市——深圳市。
公司主要致力于敏感元器件和光学元件的开发、生产、销售。
已经形成了光敏电阻器、热敏电阻器、光敏传感器、热释电红外传感器、红外感应IC，菲涅尔透镜、滤光片、红外接收头、发射管、光学镜头等多规格全系列产品。
品质优良、品种齐全。
公司本着“质量第一、客户至上”的原则，不断改革创新，锐意进取，以品质、诚信、服务满足国内外客户的需求。
*热释电红外传感器系列：D203S、D203B、D204S、D204B、D205B、RE200B、KP500B、KP506B、LHI778、LHI878、LHI968等热释电红外传感器主要是由一种高热电系数的材料，如锆钛酸铅系陶瓷、钽酸锂、硫酸三甘钛等制成尺寸为2*1mm的探测元件。
在每个探测器内装入一个或两个探测元件，并将两个探测元件以反极性串联，以抑制由于自身温度升高而产生的干扰。
由探测元件将探测并接收到的红外辐射转变成微弱的电压信号，经装在探头内的场效应管放大后向外输出。
为了提高探测器的探测灵敏度以增大探测距离，一般在探测器的前方装设一个菲涅尔透镜，该透镜用透明塑料制成，将透镜的上、下两部分各分成若干等份，制成一种具有特殊光学系统的透镜，它和放大电路相配合，可将信号放大70分贝以上，这样就可以测出10~20米范围内人的行动。
品种全、型号多，可供选择的余地大。
应用于人体感应开关、防盗防火报警、自动开关领域。
*红外感应IC系列：BISS0001、CS9803GP、LP0001、LP8072、M7612、M7615、M7616、WT8072等热释电红外传感器IC是由运算放大器、电压比较器和状态控制器、延时时间定时器、封锁时间定时器、及参考电压源等构成的数模混合专用集成电路。
温度报警器系统的设计的毕业论文
温度报警器系统的设计的毕业论文目录第一章绪论 (1)第一节选题的背景与意义 (1)第二节温度报警器系统的发展概况 (1)第三节课题概述与论文结构 (2)第二章元件介绍与选用 (4)第一节温度测量的分类 (4)第二节数字式温度传感器 (5)第三节显示器的分类与简介 (9)第四节单片机的分类与简介 (12)第三章温度报警器硬件的设计与研究 (16)第一节硬件系统基本设计思想 (16)第二节电路模块的分类与简介 (16)第三节设计总原理图 (19)第四章温度报警器软件的设计与研究 (21)第一节软件系统基本设计思想 (21)第二节测温处理程序的设计 (22)第三节显示模块程序设计 (24)第四节软硬件结合后调试结果 (25)第五章结论与展望 (27)第一节工作总结 (27)第二节课题研究成果 (27)第三节未来展望 (28)参考文献 (28)附录 (32)致谢 (40)第一章绪论第一节选题的背景与意义在日常生活中，温度对于我们并不陌生，它是一个时时刻刻存在的物理量在我们的日常生活中占据了十分重要的地位。
温度的大小时刻与我们的生产、生命、安全息息相关。
因此对温度的测量与控制对各个行业领域有着很及其重要的作用尤其是在金属冶炼、化学研究、建材生产、食品加工、机械制作、石油提炼等工业领域，占据不可忽视的作用。
众所周知，当我们进行陶瓷烧烤，制作陶瓷工艺时，必须很精确的控制其烧烤温度，只要我们控制好其温度，这样才能创造出完美的、无瑕疵的艺术品，一旦温度控制不佳，将会一件次品；另外当我们进行酿酒时，同样也需要对温度进行合理适当的控制，只有这样，我们才能够生产出大家公认的好酒。
如此可见，对于温度的检测与把控在我们日常生活以及工业生产占据着举足轻重的地位【4】。
目前，在日新月异的生活变化中，工业和农业领域得到了快速的发展与进步,人们的需求也是不断地扩，对于电子工业领域，自动化的产品无疑是得到大家的欢迎，随着微型处理器功能的不断强大，单片机无疑成了人们心目中最美好的选择，它的出现为人民的生活带来了不可否认利益，对于工业领域，提高了生产效率，方便了人民的生活。
温度报警器毕业设计
温度报警器毕业设计温度报警器毕业设计一、引言随着科技的不断发展，人们对于安全问题的关注也越来越高。
在各种工业设备和生活环境中，温度的控制和监测是非常重要的一项任务。
因此，我决定选择温度报警器作为我的毕业设计主题，旨在设计一种能够准确监测温度并及时报警的设备。
二、背景温度报警器是一种能够监测环境温度并在温度超过设定阈值时发出警报的设备。
它在许多领域都有广泛的应用，如工业生产、仓储管理、医疗设备等。
传统的温度报警器通常使用温度传感器和报警器组成，但存在一些问题，如误报警、不够灵敏等。
因此，我希望通过我的毕业设计，设计一种更加准确、灵敏的温度报警器。
三、设计目标我的温度报警器设计有以下几个目标：1. 准确性：确保温度测量的准确性，避免误报警情况的发生。
2. 灵敏度：能够及时监测到温度变化，并在温度超过设定阈值时立即发出警报。
3. 可靠性：保证设备的稳定性和长期可靠运行，尽量避免故障和维修。
4. 易用性：设计简单、易于操作和维护，方便用户使用。
四、设计方案基于以上设计目标，我将采用以下方案来设计温度报警器：1. 温度传感器选择：选择一种高精度、高灵敏度的温度传感器，如热电偶或半导体温度传感器。
这样可以确保测量的准确性和灵敏度。
2. 报警器设计：采用声音和光线的双重报警方式，当温度超过设定阈值时，报警器将发出响亮的声音，并同时闪烁红色的LED灯，以提醒用户。
3. 温度控制系统：设计一个智能温度控制系统，能够根据实际需求自动调整温度报警的阈值。
用户可以通过简单的操作来设置温度阈值，以适应不同的环境需求。
4. 数据记录和分析：设计一个数据记录和分析系统，可以记录温度变化的历史数据，并通过数据分析来提供更多的信息和参考。
五、预期效果通过以上设计方案，我期望我的温度报警器能够达到以下效果：1. 准确报警：能够准确监测温度，并在温度超过设定阈值时及时发出报警，避免误报警和漏报警的情况。
2. 及时响应：报警器能够在温度超过阈值时立即发出响亮的声音和闪烁的红色LED灯，提醒用户采取相应的措施。
温度报警器设计报告完整版
电子技术综合课程设计课程：电子技术综合课程设计题目：温度报警器所属院(系) 专业班级姓名学号：指导老师完成地点2011年月日前言电子技术综合课程设计是集电路分析、模拟电子技术、数字电子技术以及电路实验、模拟电子技术实验、数字电子技术实验等课程之后的一门理论与实践相结合的综合设计性课程。
它包括选择课程、电子电路设计、组装、调试和编写总结报告等实践内容。
它的开展是为了提高和增强我们学生对电子技术知识的综合分析与应用能力。
这对于提高我们学生的电子工程素质和科学实验能力非常重要，是电子技术人才培养成长的必由之路。
本课程设计任务要求是完成一个温度报警器的制作，并实现当温度高于30℃时发出双音报警，温度低于10℃时发出单音报警的功能要求。
本设计中充分展示了模拟电子技术的优点，利用放大电路、窗口比较器进行温度的判定，再结合数字电子技术的优点，充分利用单元电路的功能来实现报警，将模电、数电紧密结合，综合应用，不但对知识有了更进一步的掌握，提高了动手能力，，对于以后的就业打下了一定的基础。
通过课程设计实现以下三个目标：第一，让学生初步掌握电子线路的试验、设计方法。
即学生根据设计要求和性能参数，查阅文献资料，收集、分析类似电路的性能，并通过组装调试等实践活动，使电路达到性能指标。
第二，课程设计为后续的毕业设计打好基础。
毕业设计是系统的工程设计实践，而课程设计的着眼点是让学生开始从理论学习的轨道上逐渐引向实际运用，从已学过的定性分析、定量计算的方法，逐步掌握工程设计的步骤和方法，了解科学实验的程序和实施方法。
第三，培养勤于思考的习惯，设计并制作电子产类品，增强学生这方面的自信心及兴趣。
本课程设计以电工电子技术的基本理论为基础，着重掌握电路的设计装调及性能参数的调试方法。
本课程设计应达到如下基本要求：（1）综合运用电子技术课程中所学的理论知识独立完成一个实际应用电路的设计。
（2）通过查阅手册和参考文献资料，培养独立分析和解决实际问题的能力。
温度报警器设计报告(1)
温度报警器设计报告(1)温度报警器设计报告一、选题背景随着现代科技的不断发展，许多设备和科技产品需要在特定的温度范围内运行。
如果超出该范围，可能会导致设备的损坏或无法正常工作。
因此，设计一款温度报警器是非常有必要的。
二、设计目的本设计旨在设计一个简单、可靠并且易于使用的温度报警器，以帮助监测设备的温度，并在温度超出设置范围时发出警报，起到保护设备的作用。
三、设计方案本设计采用单片机作为主控芯片，并通过温度传感器检测监测设备的温度，并在温度超出设定范围时触发警报。
具体步骤如下：1、硬件部分（1）主控芯片：本设计采用STC89C52单片机作为主控芯片，具有稳定可靠、成本低廉、易于编程等优点。
（2）温度传感器：采用DS18B20数字温度传感器进行温度检测，该传感器结构简单、精度较高、成本较低，使用方便。
（3）蜂鸣器：使用蜂鸣器作为警报器，当温度超出设定范围时，触发蜂鸣器发出警报信号。
（4）显示模块：采用4位数码管来显示当前的温度值。
2、软件部分（1）温度检测：通过单片机控制温度传感器进行温度检测，并将温度值传入主控芯片。
（2）温度设置：设置警报温度范围，并保存在单片机内部EEPROM中。
（3）警报触发：当温度超出设定范围时，主控芯片触发蜂鸣器发出声音，并通过数码管显示当前温度值和报警信息。
四、设计特点（1）使用方便：通过数码管直观显示当前温度值和警报信息，非常方便实用。
（2）稳定性高：采用单片机作为主控芯片，具有稳定性高、精度高、抗干扰能力强等优点。
（3）成本低廉：本设计采用成本较低的DS18B20数字温度传感器，加上简单的硬件电路，成本非常低廉。
五、设计总结本设计旨在设计一款简单、可靠并且易于使用的温度报警器，通过硬件和软件相结合的方式，能够有效监测设备的温度，及时发出警报信号，保护设备的安全运行。
本设计的特点是使用方便、稳定性高、成本低廉，适合于各种场合的使用。
基于PLC的机车轴温及车顶高压报警装置设计
基于 Ｐ Ｃ的机 车轴温及车顶高压报警装置设计 Ｌ
张
斌。 等
基于 Ｐ Ｃ的机 车轴温及车顶高压报警装置设计 Ｌ
Ｄｅ ｉ ｎ ｏ Ｃ— ａ ｅ ａ ｍ ｖｃ ｆＡｘｅ Ｔ ｍ ｐ ａ ｕ ｅ ａ ｄ Ｈｉ ｔ ｇ ｓｇ ｆＰＬ ｂ ｓ ｄ Ａｌｒ Ｄｅ ｉｅ ｏ ｌ ｅ ｅｒ ｔ ｒ ｎ ｇｈ Ｖｏｌ ｅ ａ ｏ ｏ ｏｒＬ ｃ ｎ Ｔ ｐ ｆ ｏ ｏｍｏ ｉｅ ｔ ｓ ｖ
姣 磬 善 岳
（ 州理工 大学机 电工程 学院 ， 兰 兰州 ７ ０５ ） ３０ ０
摘
要 ：为 了提高铁 路现行 机车 轴温报 警装 置的稳 定性 、 确性 和报警 的及 时性 ， 扩展其 功能 ， 铁路 机 车现有 的 轴温 报警 装置 的 准 并 对
控制部 分进行 了 Ｐ Ｃ改 进 ， 轴报 装置增加 了一级 预报 警功能 ， Ｌ 对 并对 机车 的车顶 高压报 警进 行了研究 ， 设计 了一 种能 够 同时实 现机 车 轴温报 警 和车顶高 压报警 于一体 的多功 能监 测报警 装置 ， 减少机 车轴 报警装 置误报 警情况 的发 生 ， 把轴 温故 障消 除 在萌 芽状 态 ， 更好 地保 障机车 的运行安 全和 检修人 员人 身安全 。 关键词 ：轴 温监测 高压 检测 预报警 抗 干扰 装置
影响司机操作 ， 如果长此 以往 ， 司机容易对轴温报警装
１ 本套装 置的硬 件设计 及工作 原理
１１ 装 置 结 构 ．
装置的结构如 图 １ 所示 。
置动作习以为常 ， 不会引起足够重视和警惕 ， 容易发生
重大事故。另外 由于现行 机 车车顶 均无 高压 报 警装
轴传器ｂ － 温感 Ａ…驱装 Ｈ 嚣 Ｉ 动置
毕业设计(论文)-基于51的温度报警器设计-[管理资料]
![毕业设计(论文)-基于51的温度报警器设计-[管理资料]](https://img.taocdn.com/s3/m/466029491a37f111f1855bf9.png)
目录1 概述 (2)研究背景 (2)设计思想及基本功能 (2)2 总体方案设计 (3)方案选取 (3)系统框图 (5)总体方案设计 (6)3 硬件电路设计 (6)电源电路设计 (6)晶振电路 (7)复位电路 (7)矩阵键盘电路 (8)温度检测电路 (9)液晶显示电路 (10)蜂鸣器报警电路 (11)4 系统软件设计 (12)主程序软件设计 (12)键盘扫描程序设计 (14)温度上下限设定程序设计 (15)延时程序设计 (16)5系统调试 (16)6总结 (18)参考文献 (18)附录1 系统原理图 (19)附录2 程序清单 (20)1 概述研究背景温度作为一种最基本的环境参数，和人们的安全、生活，工农业生产有着紧密的联系，因此在某些场合对温度进行检测，并且在温度超过期待范围后进行报警便显得尤为重要，对能实现温度检测并报警的装置的设计和研发也就有了特别的意义。
单片机作为一种微控制器，由于具有体积小，质量轻，功耗低，价格便宜，可靠性高，功能强大等特点，已经进入人们生活，工业生产的各个领域，现在很难在某个领域看不到单片机的痕迹。
在智能仪表领域，由于单片机的上述优点，用单片机作为控制平台，结合不同类型的传感器，可以很容易地对温度，湿度，流量等物理量进行检测。
针对在日常生活和工业生产中对温度进行检测和监控的需求，本课题以AT89C51单片机为核心设计了一种温度报警器，它可以通过键盘对温度进行上下限设置，用液晶进行温度显示，并且在超出温度设定范围后发声报警。
本设计也具有一定的扩展性，例如可以再加一个烟尘传感器和光电传感器，扩展为火灾报警器。
设计思想及基本功能本课题对温度报警器进行设计时，在满足温度检测和报警功能的基础上，为了增加其应用的灵活性，采用了矩阵键盘电路，从而可以对温度报警范围进行设定，以适应对温度有检测需求的不同应用场合。
为了增加人机交互性，采用了功耗低的字符型液晶显示汉字和温度。
该温度报警器具有以下基本功能：（1）手动设定温度范围：该功能使用户可以根据不同场合设定温度报警范围，增强了该设计的应用性。
毕业设温度报警设计
毕业设计基于单片机的温度报警系统设计学校：专业：班级;姓名：摘要近年来随着计算机与控制技术的蓬勃发展与广泛应用，人们从中受益良多，生活中也随处可见电子产品，自动化，智能化成为发展趋势，而以单片机为核心的应用正在不断地走向深入，同时带动传统控制检测的日新月益。
本设计论述了一种以STC89C51单片机为控制单元，以DS18B20为温度传感器的温度控制系统。
该控制系统可以实时存储相关的温度数据并可设置温度上下限值，实现对环境温度测量并在超出范围的情况下发出警告。
系统设计了相关的硬件电路和相关应用程序。
硬件电路主要包括STC89C51单片机最小系统，测温电路、LCD液晶显示电路以及报警电路等。
系统程序主要包括主程序，读出温度子程序，计算温度子程序、按键处理程序、LCD显示程序以及数据存储程序等。
关键词：STC89C51单片机；DS18B20；LCD显示电路AbstractIn recent years, along with the computer and control technology of booming development and wide application, people benefit a lot from it, life also can be seen everywhere electronic products, automation, intelligent become development trend, and with the single chip processor as the core application is continuously to the deepening, and push the traditional control examination on the new victims. This design is discussed in STC89C51 micro control is a control unit, with the temperature sensor DS18B20 for the temperature control system. The control system can store related temperature data real-time and set up and down temperature limits, and to realize the environment temperature measurement and beyond the scope of the warning. The system design of the related hardware circuit and related applications. The hardware circuit STC89C51 mainly includes single chip minimize system, temperature measurement circuit, LCD display circuit, alarm circuit, etc. System program mainly includes the main program, read the temperature procedure, the calculation of temperature procedure, key processing program, LCD display procedures and data storage procedures, etc. key words：STC89C51 single-chip microcomputer ; DS18B20 ; LCD display circuit1 绪论1.1 课题的背景及其意义二十一世纪是科技高速发展的信息时代，电子技术、单片机技术更是得到广泛的应用，伴随着科学技术的发展，需要对仪器设备的各种参数进行测量。
毕业设计：可调温度报警器的设计(终稿)[管理资料]
![毕业设计：可调温度报警器的设计(终稿)[管理资料]](https://img.taocdn.com/s3/m/1c50f15ad1f34693dbef3eab.png)
湖南湖南工程职业技术学院HUNAN ENGINEERING POLYTECHNIC 毕业设计（论文）设计（论文）题目：可调温度报警器的设计信息工程系二○○一二年六月制目录第一部分毕业设计（论文）开题报告第二部分设计说明书（或毕业论文）2012 届毕业设计（论文）资料第一部分毕业设计（论文）开题报告湖南工程职业技术学院毕业设计（论文）开题报告（__2012___届）2102年 4 月9日号，输入报警器，从而报警器发出不同的声响。
随着时代的进步和发展，单片机技术已普及到我们生活，工作，科研，各个领域，已经成为一种比较成熟的技术。
单片机具有体积小，功耗低，控制功能强，扩展灵活，微型化和使用方便等优点，广泛应用于仪器仪表中，综合不同种类的传感器，可实现诸如电压，湿度，温度，速度，硬度，压力等测量的物理量。
此设计主要介绍了一个基于AT89C51的测压系统，详细描述了利用数字温度传感器DS18B20开发测温系统的温度过程，重点对传感器在单片机喜爱的硬件连接，软件编程以及各模块系统流程进行了详尽分析，对各部分的电路也进行了一一介绍，该系统可以方便的是实现温度采集和显示，并可以根据需要任意设定上下限报警温度，它使用起来方便，具有精度高，量程宽，灵敏度高，体积小，功耗低等优点。
适合我们日常生活和工农业生产中的温度测量，也可以当作温度处理模块嵌入其它系统中，作为其它主系统的辅助扩展。
DS18D20和AT89C51结合实现最简温度检测系统，该系统结构简单，抗干扰能力强，适合与恶劣环境下进行现场温度测量，有广泛的应用前景。
说明：开题报告作为毕业设计（论文）答辩委员会对学生答辩资格审查的依据材料之一，此报告应在导师指导下，由学生填写，将作为毕业设计（论文）成绩考查的重要依据，经导师审查后签署意见生效。
20 届毕业设计（论文）资料第二部分设计说明书（或毕业论文）（2号宋体居中）湖南工程职业技术学院毕业设计（论文）点阵式LED字符显示器设计（2号黑体居中）系（部）：信息工程系（宋体4号）专业：电子信息工程技术（宋体4号）学号：200903111004（宋体4号）学生姓名：王芳（宋体4号）指导教师：× × ×副教授（宋体4号）×××助教（宋体4号）200 年月（三号黑体居中，，，单倍行距）摘要（空一行）××××××××××××××××（小四号宋体，行距20磅，首行缩进2字符）×××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××。
温度测量报警系统设计--毕业设计论文
摘要本论文介绍了一种以单片机为主要控制器件，以DS18B20为温度传感器的温度测量报警系统。
主要包括硬件电路的设计和系统程序的设计。
硬件电路主要包括主控制器，测温电路和温度显示电路等，主控制器采用单片机AT89C51，温度传感器采用美国DALLAS半导体公司生产的DS18B20，显示电路采用3位数码管显示。
本设计中系统程序主要包括DS18B20工作程序、LED显示子程序、键盘输人程序和温度检测报警程序等。
此外，还介绍了系统的调试和性能分析。
由于采用了改进型智能温度传感器DS18B20作为检测元件，与传统的温度报警系统相比，本设计具有低成本和易使用的特点。
DS18B20温度传感器还可以在远距离多点测温控制等方面进行应用开发，具有很好的发展前景。
关键词：89C51，单片机，DS18B20，传感器AbstractThis paper presents a microcontroller to the main control device to DS18B20 temperature sensor for measuring the temperature alarm system. Hardware including main circuit design and system design process. Hardware including main controller circuit, the circuit temperature and temperature display circuit, the main controller using MCU AT89C51, temperature sensors using U.S. DALLAS Semiconductor production DS18B20, showed that three digital circuits used in a dynamic scanning of the Direct Reading Show. The design of the system procedures include DS18B20 procedures, LED display routines, keyboard input process and temperature detection alarm procedures.In addition, it introduced a system of debugging and performance analysis. As a result of the improved intelligence DS18B20 as a temperature sensor detection devices, with the traditional temperature alarm system compared with the established low-cost and easy to use features. DS18B20 temperature sensor can also long-range multi-point temperature control, and other aspects of application development, has good prospects for development.Key words: 89C51MCU DS18B20 Sensor目录第一章绪论 ............................................................................................................ - 1 -1.1本课题研究的意义 ......................................................................................... - 1 -1.2目前发展状况 ................................................................................................. - 1 -第二章系统总体设计 ............................................................................................ - 3 -2.1课题要求简述 ................................................................................................. - 3 -2.2工作原理 ......................................................................................................... - 3 -2.3 课题总体设计思路 ........................................................................................ - 3 -第三章系统硬件设计 ............................................................................................ - 5 -3.1温度测量模块设计 ......................................................................................... - 5 -3.2控制模块设计 ............................................................................................... - 12 -3.3显示输出设计 ............................................................................................... - 15 -3.4报警电路设计 ............................................................................................... - 17 -3.5键盘控制器设计 ........................................................................................... - 18 -3.6电源设计 ....................................................................................................... - 18 -3.7系统硬件连接设计 ....................................................................................... - 19 -第四章系统软件设计 .......................................................................................... - 21 -4.1 系统软件总体工作过程 .............................................................................. - 21 -4.2软件程序 ....................................................................................................... - 21 -4.3 LED数码显示器显示程序 .......................................................................... - 24 -第五章结论 .......................................................................................................... - 25 -参考文献 ................................................................................................................ - 26 -致谢 ................................................................................................................ - 27 -第一章绪论1.1本课题研究的意义在当今科学研究和生产生活中，温度是一个十分重要的物理量,对它的测量与控制有十分重要的意义。
自动温度报警器(毕设援助)
自动温度报警器报警（毕设援助）一、简介：该温度报警器采用+5V，500~700mA直流电源供电。
数码管的显示范围是0~99℃，温度误差是±0.5℃。
上电自动读取当前环境温度并检测是否超过设定的温度范围，若超过则蜂鸣器会报警。
首次使用需要设置报警温度的上下限，设置后会自动保存到EEPROM中，断电也不会丢失数据，下次上电后自动从EEPROM 中读取上次设置的报警上下限。
报警器从左到又有四个按键，分别是“设置键”，“下调键”，“上调键”和“复位键”。
按一次“设置”键进入上限温度设置，通过上调和下调键来调节。
设置好上限后再按一次则进入下限温度设置，同样是通过上调和下调键调节，按第三次“设置”则退出设置。
即按一次“设置键”设置上限温度，按第二次“设置键”设置下限温度，按第三次“设置键”退出设置。
二、成品外观图：工作中设置报警温度上限，“H”表示“高温”设置报警温度下限，“L”表示“低”上电和按下“复位键”后的界面背面：三、源程序主程序(main.c)/******************************************************************程序名称：DS18B20温度测量、报警系统简要说明：DS18B20温度计，温度测量范围0~99.9摄氏度可用按键设置上限报警温度、下限报警温度即高于上限值或者低于下限值时蜂鸣器报警默认上限报警温度为38℃、默认下限报警温度为5℃报警值可设置范围：最低上限报警值等于当前下限报警值最高下限报警值等于当前上限报警值将下限报警值调为0时为关闭下限报警功能******************************************************************/#include <AT89X52.h>#include<STC89C52_EEPROM.H>#include "DS18B20.h"#define uint unsigned int#define uchar unsigned char //宏定义#define SET P3_1 //定义调整键#define DEC P3_2 //定义减少键#define ADD P3_3 //定义增加键#define BEEP P3_7 //定义蜂鸣器bit shanshuo_st; //闪烁间隔标志bit beep_st; //蜂鸣器间隔标志sbit DIAN = P2^7; //小数点uchar x=0; //计数器signed char m; //温度值全局变量uchar n; //温度值全局变量uchar set_st=0; //状态标志unsigned int shangxian=38; //上限报警温度，默认值为38unsigned int xiaxian=5; //下限报警温度，默认值为38uchar code LEDData[]={0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,0x80,0x90,0xff};/***写入报警阀值到EEPROM***/void eeprom(uint datup,datlow){IapEraseSector(0x2000); //擦除0x2000扇区的内容IapProgramuchar(0x2002,datup/256); //在0x2002地址上写入报警上限温度的十位数IapProgramuchar(0x2003,datup%256); //在0x2003地址上写入报警上限温度的个位数IapProgramuchar(0x2004,datlow/256); //在0x2004地址上写入报警下限温度的十位数IapProgramuchar(0x2005,datlow%256); //在0x2005地址上写入报警下限温度的个位数}/*****延时子程序*****/void Delay(uint num){while( --num );}/*****初始化定时器0*****/void InitTimer(void){TMOD=0x1;TH0=0x3c;TL0=0xb0; //50ms（晶振12M）}/*****定时器0中断服务程序*****/void timer0(void) interrupt 1{TH0=0x3c;TL0=0xb0;x++;}/*****外部中断0服务程序*****/void int0(void) interrupt 0{EX0=0; //关外部中断0if(DEC==0&&set_st==1){shangxian--;if(shangxian<xiaxian)shangxian=xiaxian;}else if(DEC==0&&set_st==2){xiaxian--;if(xiaxian<0)xiaxian=0;}eeprom(shangxian,xiaxian); //写入报警阀值到EEPROM }/*****外部中断1服务程序*****/void int1(void) interrupt 2{EX1=0; //关外部中断1if(ADD==0&&set_st==1){shangxian++;if(shangxian>99)shangxian=99;}else if(ADD==0&&set_st==2){xiaxian++;if(xiaxian>shangxian)xiaxian=shangxian;}eeprom(shangxian,xiaxian); //写入报警阀值到EEPROM}/*****读取温度*****/void check_wendu(void){uint a,b,c;c=ReadTemperature()-0.5; //获取温度值并减去DS18B20的温漂误差a=c/100; //计算得到十位数字b=c/10-a*10; //计算得到个位数字m=c/10; //计算得到整数位n=c-a*100-b*10; //计算得到小数位if(m<0){m=0;n=0;} //设置温度显示上限if(m>99){m=99;n=9;} //设置温度显示上限}/*****显示开机初始化等待画面*****/void Disp_init(){P2 = 0xbf; //显示-P1 = 0xf7;Delay(200);P1 = 0xfb;Delay(200);P1 = 0xfd;Delay(200);P1 = 0xfe;Delay(200);P1 = 0xff; //关闭显示}/*****显示温度子程序*****/void Disp_Temperature() //显示温度{P2 =0xc6; //显示CP1 = 0xf7;Delay(200);P1 = 0xff;P2 =LEDData[n]; //显示个位P1 = 0xfb;Delay(200);P2 =LEDData[m%10]; //显示十位DIAN = 0; //显示小数点P1 = 0xfd;Delay(200);P1 = 0xff;P2 =LEDData[m/10]; //显示百位P1 = 0xfe;Delay(200);P1 = 0xff; //关闭显示}/*****显示报警温度子程序*****/void Disp_alarm(uchar baojing){P2 =0xc6; //显示CP1 = 0xf7;Delay(200);P1 = 0xff;P2 =LEDData[baojing%10]; //显示十位P1 = 0xfb;Delay(200);P1 = 0xff;P2 =LEDData[baojing/10]; //显示百位P1 = 0xfd;Delay(200);P1 = 0xff;if(set_st==1)P2 =0x89;else if(set_st==2)P2 =0xc7; //上限H、下限L标示P1 = 0xfe;Delay(200);P1 = 0xff; //关闭显示}/*****报警子程序*****/void Alarm(){if(x>=10){beep_st=~beep_st;x=0;}if((m>=shangxian&&beep_st==1)||(m<xiaxian&&beep_st==1))BEEP=0; else BEEP=1;}/*****主函数*****/void main(void)shangxian=IapReaduchar(0x2002)*256+IapReaduchar(0x2003); //读取掉电前温度上限xiaxian=IapReaduchar(0x2004)*256+IapReaduchar(0x2005);//读取掉电前温度下限InitTimer(); //初始化定时器EA=1; //全局中断开关TR0=1; //开启定时器0ET0=1; //开启定时器中断IT0=1; // 中断外部0触发方式控制位，0表示电平触发，1表示边沿触发方式（下降沿有效）IT1=1; //同上一条语句类似check_wendu();check_wendu();for(z=0;z<300;z++){Disp_init();}while(1){if(SET==0){Delay(200);do{}while(SET==0);set_st++;x=0;shanshuo_st=1;if(set_st>2)set_st=0;}if(set_st==0){EX0=0; //关闭外部中断0EX1=0; //关闭外部中断1check_wendu();Disp_Temperature();Alarm(); //报警检测}else if(set_st==1){BEEP=1; //关闭蜂鸣器EX0=1; //开启外部中断0EX1=1; //开启外部中断1if(x>=10){shanshuo_st=~shanshuo_st;x=0;}if(shanshuo_st){Disp_alarm(shangxian);}}else if(set_st==2){BEEP=1; //关闭蜂鸣器EX0=1; //开启外部中断0EX1=1; //开启外部中断1if(x>=10){shanshuo_st=~shanshuo_st;x=0;}if(shanshuo_st) {Disp_alarm(xiaxian);}}}}/*****END*****/头文件(DS18B20.H)#include <AT89X52.h>#define DQ P3_6 //定义DS18B20总线I/O/*****延时子程序*****/void Delay_DS18B20(int num){while(num--) ;}/*****初始化DS18B20*****/void Init_DS18B20(void){unsigned char x=0;DQ = 1; //DQ复位Delay_DS18B20(8); //稍做延时DQ = 0; //单片机将DQ拉低Delay_DS18B20(80); //精确延时，大于480usDQ = 1; //拉高总线Delay_DS18B20(14);x = DQ; //稍做延时后，如果x=0则初始化成功，x=1则初始化失败Delay_DS18B20(20);}/*****读一个字节*****/unsigned char ReadOneChar(void){unsigned char i=0;unsigned char dat = 0;for (i=8;i>0;i--){DQ = 0; // 给脉冲信号dat>>=1;DQ = 1; // 给脉冲信号if(DQ)dat|=0x80;Delay_DS18B20(4);}return(dat);}/*****写一个字节*****/void WriteOneChar(unsigned char dat){unsigned char i=0;for (i=8; i>0; i--){DQ = 0;DQ = dat&0x01;Delay_DS18B20(5);DQ = 1;dat>>=1;}}/*****读取温度*****/unsigned int ReadTemperature(void){unsigned char a=0;unsigned char b=0;unsigned int t=0;float tt=0;Init_DS18B20();WriteOneChar(0xCC); //跳过读序号列号的操作WriteOneChar(0x44); //启动温度转换Init_DS18B20();WriteOneChar(0xCC); //跳过读序号列号的操作WriteOneChar(0xBE); //读取温度寄存器a=ReadOneChar(); //读低8位b=ReadOneChar(); //读高8位t=b;t<<=8;t=t|a;tt=t*0.0625;t= tt*10+0.5; //放大10倍输出并四舍五入return(t);}/*****END*****/掉电保存头文件（STC89C52_EEPROM.H）#include "intrins.h"#define uchar unsigned char /*宏定义字符型数据整型数据*/#define uint unsigned int/*声明SFR与IAP */sfr IAP_DATA = 0xE2; //Flash数据寄存器sfr IAP_ADDRH = 0xE3; //Flash地址高字节sfr IAP_ADDRL = 0xE4; //Flash地址低字节sfr IAP_CMD = 0xE5; //Flash命令寄存器sfr IAP_TRIG = 0xE6; //Flash命令触发sfr IAP_CONTR = 0xE7; //Flash控制寄存器/*定义ISP / IAP / EEPROM命令*/#define CMD_IDLE 0 //待用#define CMD_READ 1 //字节读#define CMD_PROGRAM 2 //字节编程#define CMD_ERASE 3 //扇区擦除/*定义ISP / IAP / EEPROM的操作常量IAP_CONTR*/#define ENABLE_IAP 0x80 //if SYSCLK<40MHz//#define ENABLE_IAP 0x81 //if SYSCLK<20MHz//#define ENABLE_IAP x82 //if SYSCLK<10MHz//#define ENABLE_IAP 0x83 //if SYSCLK<5MHz//起始地址STC89C58xx EEPROM#define IAP_ADDRESS 0x2000void IapIdle();uchar IapReaduchar(uint addr);void IapProgramuchar(uint addr, uchar dat);void IapEraseSector(uint addr);/*----------------------------禁止ISP / IAP / EEPROM功能MCU处于安全状态----------------------------*/void IapIdle(){IAP_CONTR = 0; //关闭IAP功能IAP_CMD = 0; //清除命令到待机状态IAP_TRIG = 0; //清除触发寄存器IAP_ADDRH = 0x80; //数据指针指向非EEPROM区IAP_ADDRL = 0; //清除IAP地址，以防止误操作}/*----------------------------从ISP / IAP / EEPROM区中读取一个字节输入：地址（ISP / IAP / EEPROM地址）输出：Flash数据----------------------------*/uchar IapReaduchar(uint addr){uchar dat; //数据缓冲IAP_CONTR = ENABLE_IAP; //打开IAP功能，并设置等待时间IAP_CMD = CMD_READ; //设置ISP / IAP / EEPROM读命令IAP_ADDRL = addr; //设置ISP / IAP / EEPROM地址低字节IAP_ADDRH = addr >> 8; //设置ISP / IAP / EEPROM地址高字节IAP_TRIG = 0x46; //发送触发命令（0x46）IAP_TRIG = 0xb9; //发送触发命令（0xb9）_nop_(); //MCU将在这里等待，直到ISP / IAP / EEPROM 操作完成dat = IAP_DATA; //ISP / IAP / EEPROM数据IapIdle(); //关闭ISP / IAP / EEPROM功能return dat; //返回闪存数据}/* ----------------------------编程一个字节的ISP / IAP / EEPROM区输入：地址（ISP / IAP / EEPROM地址）DAT（ISP / IAP / EEPROM数据）输出：-----------------------------*/void IapProgramuchar(uint addr, uchar dat){IAP_CONTR = ENABLE_IAP; //打开IAP功能，并设置等待时间IAP_CMD = CMD_PROGRAM; //设置ISP / IAP / EEPROM程序命令IAP_ADDRL = addr; //设置ISP / IAP / EEPROM地址低字节IAP_ADDRH = addr >> 8; //设置ISP / IAP / EEPROM地址高字节IAP_DATA = dat; //ISP / IAP / EEPROM写入数据IAP_TRIG = 0x46; //发送触发命令（0x46）IAP_TRIG = 0xb9; //发送触发命令（0xb9）_nop_(); //MCU将在这里等待，直到ISP / IAP / EEPROM 操作完成IapIdle();}/*----------------------------擦除一个扇区的输入：地址（ISP / IAP / EEPROM地址）输出：-----------------------------*/void IapEraseSector(uint addr){IAP_CONTR = ENABLE_IAP; //打开IAP功能，并设置等待时间IAP_CMD = CMD_ERASE; //设置ISP / IAP / EEPROM擦除命令IAP_ADDRL = addr; //设置ISP / IAP / EEPROM地址低字节IAP_ADDRH = addr >> 8; //设置ISP / IAP / EEPROM地址高字节IAP_TRIG = 0x46; //发送触发命令（0x46）IAP_TRIG = 0xb9; //发送触发命令（0xb9）_nop_(); //MCU将在这里等待，直到ISP / IAP / EEPROM 操作完成IapIdle();}四、proteus仿真图五、ALtium Dsigner原理图及pcb图原理图PCB图总结：本作品可以作为毕业设计的，有需要源文件的可以“私信”我，我看到到会回复，这个作品本人亲测成功，那些都是实拍图或截图，获得源文件后毕设绝对不是问题！。
