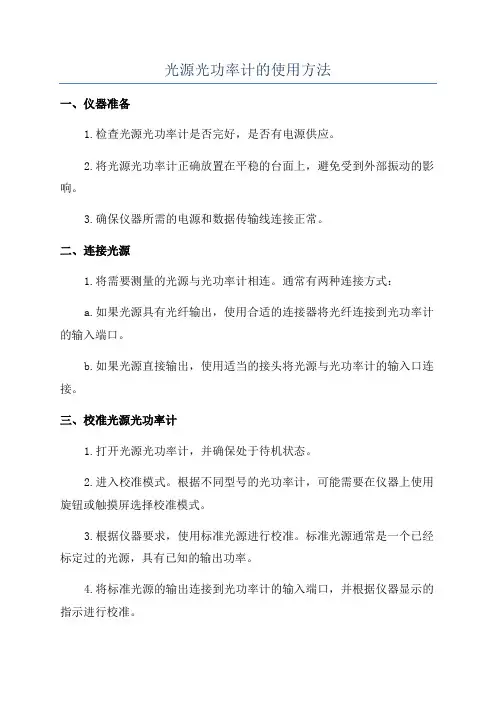

光源光功率计的使用方法一、仪器准备1.检查光源光功率计是否完好，是否有电源供应。
2.将光源光功率计正确放置在平稳的台面上，避免受到外部振动的影响。
3.确保仪器所需的电源和数据传输线连接正常。
二、连接光源1.将需要测量的光源与光功率计相连。
通常有两种连接方式：a.如果光源具有光纤输出，使用合适的连接器将光纤连接到光功率计的输入端口。
b.如果光源直接输出，使用适当的接头将光源与光功率计的输入口连接。
三、校准光源光功率计1.打开光源光功率计，并确保处于待机状态。
2.进入校准模式。
根据不同型号的光功率计，可能需要在仪器上使用旋钮或触摸屏选择校准模式。
3.根据仪器要求，使用标准光源进行校准。
标准光源通常是一个已经标定过的光源，具有已知的输出功率。
4.将标准光源的输出连接到光功率计的输入端口，并根据仪器显示的指示进行校准。
5.根据仪器的提示，将标准光源的输出调整到仪器所要求的范围内，并进行校准。
四、测量光功率1.将待测光源连接到光功率计的输入端口。
2.打开光源，使其输出稳定后，开始测量。
此时光功率计将自动读取并显示光源的输出功率。
3.根据需要，可以在测量过程中设置不同的测量模式和参数，如功率单位、测量时间等。
4.进行连续测量或多点测量时，确保每次测量之间光源输出稳定后再进行。
五、测量结束和数据处理1.测量结束后，关闭光源和光功率计，断开所有连接。
2.如有需要，将测量结果记录下来，并进行数据处理。
可以使用计算机软件或其他数据处理工具进行数据分析和图形显示。
使用过程中的注意事项：1.在连接时，确保光源与光功率计之间的连接良好，避免信号损失和干扰。
2.在校准时，要根据仪器的要求正确操作，确保校准的准确性和稳定性。
3.在测量时，要确保待测光源输出的稳定性，避免光功率计读数误差。
4.在测量结果处理时，要避免人为操作误差和数据丢失。
