电容降压电路
阻容降压原理图及电路图
阻容降压原理及电路将交流市电转换为低压直流的常规方法是采用变压器降压后再整流滤波，当受体积和成本等因素的限制时，最简单实用的方法就是采用电容降压式电源。
一、电路原理电容降压式简易电源的基本电路如图1，C1为降压电容器，D2为半波整流二极管，D1在市电的负半周时给C1提供放电回路，D3是稳压二极管，R1为关断电源后C1的电荷泄放电阻。
在实际应用时常常采用的是图2的所示的电路。
当需要向负载提供较大的电流时，可采用图3所示的桥式整流电路。
整流后未经稳压的直流电压一般会高于30伏，并且会随负载电流的变化发生很大的波动，这是因为此类电源内阻很大的缘故所致，故不适合大电流供电的应用场合。
二、器件选择1.电路设计时，应先测定负载电流的准确值，然后参考示例来选择降压电容器的容量。
因为通过降压电容C1向负载提供的电流Io，实际上是流过C1的充放电电流Ic。
C1容量越大，容抗Xc越小，则流经C1的充、放电电流越大。
当负载电流Io小于C1的充放电电流时，多余的电流就会流过稳压管，若稳压管的最大允许电流Idmax小于Ic-Io时易造成稳压管烧毁.2.为保证C1可靠工作，其耐压选择应大于两倍的电源电压。
3.泄放电阻R1的选择必须保证在要求的时间内泄放掉C1上的电荷。
三、设计举例图2中，已知C1为0.33μF，交流输入为220V/50Hz，求电路能供给负载的最大电流。
C1在电路中的容抗Xc为:Xc=1 /（2 πf C）= 1/（2*3.14*50*0.33*10-6）= 9.65K流过电容器C1的充电电流（Ic）为：Ic = U / Xc = 220 / 9.65 = 22mA。
通常降压电容C1的容量C与负载电流Io的关系可近似认为：C=14.5 I，其中C 的容量单位是μF，Io的单位是A。
电容降压式电源是一种非隔离电源，在应用上要特别注意隔离，防止触电阻容降压原理和计算公式这一类的电路通常用于低成本取得非隔离的小电流电源。
电容降压式电路的设计原理
关键词：电容降压 ；Ｒ Ｃ电路 ；直流电源
Ｄｅ ｓ ｉ ｇ ｎ ｐ ｒ ｉ ｎ ｃ ｉ ｐ ｌ ｅ ｏ ｆ ｃ ａ ｐ ａ ｃ ｉ ｔ ｏ ｒ － ｄ ｅ ｐｒ ｅ ｓ ｓ ｉ ｎ ｇ — ｖ ｏ ｌ ｔ ａ ｇ ｅ ｃ ｉ ｒ ｃ ｕ ｉ ｔ
ＹＡＮＧ Ｈａ ｉ ． ｍｉ ｎ ｇ， ＹＡＮＧ Ｇｕ ｏ — ｚ ｈ ｉ ，Ｌ Ｉ Ｙｕ ｅ， Ｓ ＨＵ Ｄｅ － ｑ ｕ ａ ｎ
摘 要 ：与电源变压器降压相 比，电容 降压具有 电源体 积小、经济、可靠、效率高等优点 ，所 以常被 使 用 。通过 分析 电容 降压 式直 流 电源 电路 在 正 弦交 流 电 下 的 电路 原 理 ，给 出三 种 电容 降 压式 直流 电 源电路 的原理 图，并 总 结 出设 计 电容 降 压 式直 流 电 源的使 用条 件 、元 器件 要 求、设
２ ０ １ ３ 年第７ 期
文章编号 ： １ ０ ０ ９—２ ５ ５ ２ （ ２ ０ １ ３ ） ０ ７—０ １ ８ ５— ０ ２ 中图分类号 ： Ｔ Ｍ ９ １ 文献标识码 ： Ａ
电容 降 压 式 电 路 的 设 计 原 理
杨 海明 ， 杨 国志 ， 李 悦 ， 舒德泉
（ 总参通信训练基地 ， 河北 宣化 ０ ７ ５ １ ０ ０ ）
（ Ｇｅ ｎ ｅ ｒ ａ ｌ Ｓ ｔ ａ ｆ Ｃ ｏ ｍｍｕ ｎ ｉ ｃ ａ ｔ ｉ ｏ ｎ Ｔ ｒ ａ ｉ ｎ ｉ ｎ ｇ Ｂ ａ ｓ ｅ ， Ｘｕ ａ ｎ ｈ ｕ ａ ０ ７ ５ １ ０ ０， Ｈｅ ｂ ｅ ｉ Ｐ ｒ ｏ ｖ ｉ ｎ ｃ ｅ ， Ｃ ｈ ｉ ｎ ａ ）
ｏ ｆ ｕｓ ｅ， ｃ ｏ ｍｐ ｏ ｎ ｅ ｎ ｔ ｒ ｅ ｑ ｕ ｉ ｒ ｅ ｍｅ ｎ ｔ ｓ ，ｄ ｅ ｓ ｉ ｇ ｎ ｐ ａ ｒ ａ ｍｅ ｔ ｅ ｒ ｓ ａ ｎ ｄ ｎ ｏ ｔ ｅ ｓ ａ ｂ ｏ ｕ ｔ ｃ ａ ｐ ａ ｃ ｉ ｔ ｏ ｒ — ｄ ｅ ｐ ｒ ｅ ｓ ｓ ｉ ｎ ｇ — ｖ ｏ ｌ ｔ ａ ｇ ｅ ＤＣ ｐ ｏ ｗｅ ｒ ｓ ｕ ｐ ｐ ｌ ｙ ｃ ｉ ｒ ｃ ｕ ｉ ｔ ．
阻容电压3.3v
阻容电压3.3v
阻容降压电路是一种利用电容的降压作用来降低电压的电路。
在阻容降压电路中，电容被串联在电路中，并通过限流电阻和泄放电阻来控制电流的大小和释放储存的电荷，以避免电压过高。
对于3.3V的阻容降压电路，可以按照以下步骤进行设计：
1.确定电容的容量和耐压值。
根据负载的要求，选择一个合适的电容容量和
耐压值。
例如，可以选择一个1000μF的电容，耐压值为16V。
2.计算限流电阻的值。
根据电路中的电流要求，可以通过以下公式计算限流
电阻的值：R = (U / I) - Rc，其中U为电容的电压，I为电路中的电流，Rc 为电容的等效电阻。
例如，如果电路中的电流为10mA，那么限流电阻的值可以计算为：R = (3.3 / 0.01) - 0.01 = 329Ω。
3.计算泄放电阻的值。
泄放电阻的作用是释放电容储存的电荷，避免电容器
两端电压过高。
可以根据电容的容量和负载的电阻值来计算泄放电阻的值。
例如，如果负载的电阻值为1kΩ，那么泄放电阻的值可以计算为：R = (U / I) * (1 / 0.01)，其中U为电容的电压，I为电路中的电流。
4.选择合适的电阻值。
根据计算得到的限流电阻和泄放电阻的值，可以选择
合适的电阻值来满足电路的要求。
例如，可以选择两个1kΩ的电阻作为限流电阻和泄放电阻。
5.将电容、限流电阻和泄放电阻串联起来，形成一个阻容降压电路。
需要注意的是，在实际应用中，需要根据具体情况进行调整和优化阻容降压电路的设计，以确保电路能够正常工作并满足要求。
电容降压电路原理详解
电容降压电路原理详解和案例将交流市电转换为低压直流的常规方法是采用变压器降压后再整流滤波, 积和成本等因素的限制时，最简单实用的方法就是采用电容降压式电源。
一、电路原理电容降压式简易电源的基本电路如图 1，C1为降压电容器，D2为半波整流二极 管，D1在市电的负半周时给C1提供放电回路，D3是稳压二极管，R1为关断电 源后C1的电荷泄放电阻。
在实际应用时常常采用的是图 2的所示的电路。
当需 要向负载提供较大的电流时，可采用图 3所示的桥式整流电路。
整流后未经稳压的直流电压一般会高于 30伏，并且会随负载电流的变化发生很 大的波动，这是因为此类电源内阻很大的缘故所致， 故不适合大电流供电的应用 场合。
、器件选择1•电路设计时，应先测定负载电流的准确值，然后参考示例来选择降压电容器的 容量。
因为通过降压电容 C1向负载提供的电流Io ，实际上是流过C1的充放电 电流lc 。
C1容量越大，容抗Xc 越小，则流经C1的充、放电电流越大。
当负载 电流Io 小于C1的充放电电流时，多余的电流就会流过稳压管，若稳压管的最大 允许电流Idmax 小于lc-lo 时易造成稳压管烧毁。
2•为保证C1可靠工作，其耐压选择应大于两倍的电源电压。
3.泄放电阻R1的选择必须保证在要求的时间内泄放掉 C1上的电荷三、设计举例 图2中，已知C1为0.33卩F ，交流输入为220V/50HZ ，求电路能供给负载的最 大电流。
C1在电路中的容抗Xc 为:Xc=1 / (2 n f C ) = 1/ (2*3.14*50*0.33*10-6 ) = 9.65K流过电容器C1的充电电流（Ic ）为:当受体 R1 1MVD1本 V¥03L r VOUTIfzVD2V05 =VOUTC2R1 1M220V/AC1M220V/AC-VOUT C2卒卒… , VD1-VC4 图3 L.Ic = U / Xc = 220 / 9.65 = 22mA通常降压电容C1的容量C与负载电流Io的关系可近似认为：C=14.5 I,其中C 的容量单位是卩F, Io的单位是A。
三相阻容降压整流电路
三相阻容降压整流电路
三相阻容降压整流电路是一种常用的电源电路，它通过阻容元件的降压作用，将三相交流电转换为直流电。
这种电路通常由三个阻容元件组成，每个元件与相应的相线连接，通过电容的容抗作用来降低电压。
在三相阻容降压整流电路中，当交流电的正半周来临时，电容充电，电流通过电容和整流二极管流向负载。
当交流电的负半周来临时，电容放电，电流通过电容和整流二极管反向流向负载。
由于电容的容抗作用，输出电压被降低，从而实现了降压的目的。
三相阻容降压整流电路具有简单、可靠、成本低等优点，因此被广泛应用于各种需要三相电源的设备和系统中。
例如，它可以用于电动机的控制、电力变压器的测试以及各种需要稳定电压的电子设备中。
需要注意的是，三相阻容降压整流电路的输出电压和电流可以通过改变阻容元件的参数来进行调整。
此外，为了保护电路和延长电容寿命，应该选择合适的电容容量和耐压值，并在电路中加入适当的保护元件。

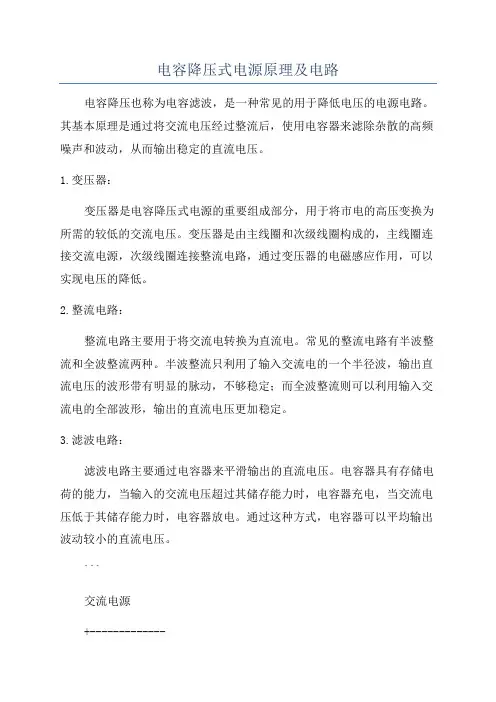

电容降压式电源原理及电路
电容降压式电源原理及电路
电容降压也称为电容滤波，是一种常见的用于降低电压的电源电路。
其基本原理是通过将交流电压经过整流后，使用电容器来滤除杂散的高频噪声和波动，从而输出稳定的直流电压。
1.变压器：
变压器是电容降压式电源的重要组成部分，用于将市电的高压变换为所需的较低的交流电压。
变压器是由主线圈和次级线圈构成的，主线圈连接交流电源，次级线圈连接整流电路，通过变压器的电磁感应作用，可以实现电压的降低。
2.整流电路：
整流电路主要用于将交流电转换为直流电。
常见的整流电路有半波整流和全波整流两种。
半波整流只利用了输入交流电的一个半径波，输出直流电压的波形带有明显的脉动，不够稳定；而全波整流则可以利用输入交流电的全部波形，输出的直流电压更加稳定。
3.滤波电路：
滤波电路主要通过电容器来平滑输出的直流电压。
电容器具有存储电荷的能力，当输入的交流电压超过其储存能力时，电容器充电，当交流电压低于其储存能力时，电容器放电。
通过这种方式，电容器可以平均输出波动较小的直流电压。
```
交流电源
+-------------
输入变压器
+--=>---=====--+整流桥
+-----，------+
滤波电
+-----，------+
负载
```
1.输入变压器将输入交流电压变压为所需的较低的交流电压。
2.整流桥将输入的交流电压转化为直流电压，输出为脉动的直流电压。
3.滤波电容通过存储和释放电荷来平滑直流电压，输出稳定的直流电压。
4.负载是从电容滤波电路中提取所需的电流的设备，可以是电子器件、电路板等等。
电容降压电路计算方法(完整版)
电容降压电路计算方法从网上看到很多人在寻求电容降压电路的计算方法。
实际上用电路仿真软件一下子就可以推理出电容降压电路的计算方法。
以下面的为例，说一下怎么计算电容降压电路。
例：在上图中已知电源v1的电压为220v频率为50HZ，求OUT端输出电压为17V，电流I为2mA时，降压电容C1的值为多少？【解题猜想】从电路图中可以看出好像是一个电容和电阻串联的电容，先试试用电源电压V1减去17V得到电容两端的电压，得到电容两端的电压后除以电流，然后再根据电容的容抗计算方法得出电容的容量。
仿真波形如下：猜想正确。
实际实验：一通电，电阻就冒烟了，可见这个电路不实用。
试一试改进的电路，图中的电路多加了电阻R2电路的计算方法：只不过是多了个并联电阻，10150是电容C1和R2的并联总阻值。
再按照并联电路的原理就可以得出电容的容量（这里省略，如不懂，请到振德小学进修两年）。
得到的仿真结果也和猜想的结果一样。
实际实验：电压不稳定。
电阻不会再冒烟，再进行电路改进。
结果如下：通过不断的改变C1，R1的值，得到OUT端的电压等于稳压管的稳压值。
电流取值于R1的值（通过实验得到）。
实际实验时，此电路较以前的电路安全稳定。
当然由于输出的电压等于稳压二极管的稳压值，所以此电路还可以用来测量未知稳压管的稳压值。
下面的电路最好不要用。
电容降压式电源原理及电路技术分类：电源技术 | 2006-10-08来源：《中国制作》将交流市电转换为低压直流的常规方法是采用变压器降压后再整流滤波，当受体积和成本等因素的限制时，最简单实用的方法就是采用电容降压式电源。
一、电路原理电容降压式简易电源的基本电路如图1，C1为降压电容器，D2为半波整流二极管，D1在市电的负半周时给C1提供放电回路，D3是稳压二极管，R1为关断电源后C1的电荷泄放电阻。
在实际应用时常常采用的是图2的所示的电路。
当需要向负载提供较大的电流时，可采用图3所示的桥式整流电路。
整流后未经稳压的直流电压一般会高于30伏，并且会随负载电流的变化发生很大的波动，这是因为此类电源内阻很大的缘故所致，故不适合大电流供电的应用场合。
电容降压电路原理详解
电容降压电路原理详解1.电压分压原理：在电容降压电路中，电容器起到了一个分压器的作用。
当电容器充电时，通过电容器的两端产生一个电压差，这个电压差可以用来分担输入电源的电压，降低输出电压。
2.电荷传输原理：在电容充电过程中，电荷在电容器和电源之间传输。
当电容器充电时，电荷从电源向电容器流动，电容器的电压逐渐增加；当电容器放电时，电荷从电容器向负载流动，电容器的电压逐渐降低。
通过调节充电时间和放电时间可以控制输出电压的大小。
3.时间常数原理：电容降压电路的输出电压与电容器的电荷和负载电流有关，也与充电时间和放电时间有关。
在电容降压电路中，通过调节电容器充电时间和放电时间的比例，可以控制输出电压的稳定性和精度。
根据以上原理，实际的电容降压电路可以分为两种基本结构：RC电容降压电路和LC电容降压电路。
1.RC电容降压电路：RC电容降压电路由一个电阻和一个电容组成。
当电源接通时，电容器开始充电，电容器的电压逐渐增加，直到达到与电源电压相等的值。
然后，当电源断开时，电容器开始放电，输出电压逐渐降低。
通过调节电阻和电容的数值可以控制输出电压的大小。
2.LC电容降压电路：LC电容降压电路由一个电感和一个电容组成。
当电源接通时，电容器开始充电，同时电感储存了电流。
在电源断开时，电感开始释放储存的电流，使电容器继续供电。
通过调节电感和电容的数值可以控制输出电压的大小。
以上是电容降压电路的基本原理和结构。
电容降压电路广泛应用于各种电子设备中，例如电源适配器、稳压电源等。
通过合理设计和选择电阻、电容和电感的数值，可以实现稳定、高效的电源降压功能。
电容降压电源原理和计算公式-5V直流稳压电源
电容降压电源原理和计算公式用电容降压的电路里，给电容并联的电阻起什么作用最佳答案刚接通电路时，电容是没有初始储能的，电容相当于短路，所以会对后面电路产生危害，所以并联电阻降压。
等电容储能完毕，电容上就分担了大部分电流，等于把电阻开路了。
在电源关闭后，电容可以通过电阻释放储存的能量。
我是这么理解的。
这一类的电路通常用于低成本取得非隔离的小电流电源.它的输出电压通常可在几伏到三几十伏,取决于所使用的齐纳稳压管.所能提供的电流大小正比于限流电容容量.采用半波整流时,每微法电容可得到电流(平均值)为:(国际标准单位)I(AV)=0.44*V/Zc=0.44*220*2*Pi*f*C =0.44*220*2*3.14*50*C=30000C=30000*0.000001=0.03A=30mA如果采用全波整流可得到双倍的电流(平均值)为:I(AV)=0.89*V/Zc=0.89*220*2*Pi*f*C =0.89*220*2*3.14*50*C=60000C=60000*0.000001=0.06A=60mA一般地,此类电路全波整流虽电流稍大,但是因为浮地,稳定性和安全性要比半波整流型更差,所以用的更少.使用这种电路时,需要注意以下事项:1、未和220V交流高压隔离,请注意安全,严防触电!2、限流电容须接于火线,耐压要足够大(大于400V),并加串防浪涌冲击兼保险电阻和并放电电阻.3、注意齐纳管功耗,严禁齐纳管断开运行.C1取值大小应根据负载电流来选择,比如负载电路需要9V工作电压,负载平均电流为75毫安,由于Id=0.62C1,可以算得C1=1.2uF.考虑到稳压管DZ1的损耗,C1可以取1.5uF,此时电源实际提供的电流为Id=93毫安.稳压管的稳压值应等于负载电路的工作电压,其稳定电流的选择也非常重要.由于电容降压电源提供的的是恒定电流,近似为恒流源,因此一般不怕负载短路,但是当负载完全开路时,R2(串在整流电路后,做限流)及DZ1回路中将通过全部的93毫安电流,所以DZ1的最大稳定电流应该取100毫安为宜.由于RL与DZ1并联,在保证RL 取用75毫安工作电流的同时,尚有18毫安电流通过DZ1,所以其最小稳定电流不得大于18毫安,否则将失去稳压作用.电工原理:整流后的直流电流平均值Id,与交流电平均值I的关系为Id=V/XC1.C1以uF为单位,则Id为毫安单位问:谈到电容降压,我有点小问问题想请各位指教.我公司有多款产品都用到电容降压,但都没有用齐纳管也没有任何事发生,照常出货.前不久,我们生产一批产品,是黄色LED灯,却出现大量死灯,而且是一死灯就是整块板的灯全开路死灯,到现在也没有搞清楚是怎么回事(其它颜色的灯没有出现这样的情况).今天看到你们的贴子这么好,也想借此机会向各位请教.答:一是你的CBB选大了, 二是你CBB选的是对的,但是客户的输入电压肯定不是咱们的220 有可能高出几伏或者十几伏, 所以会开路死灯,发表我的看法.我认为,inherit先生的计算公式是错误的,连近似公式都不是.还有,画的电路也不完整.我认为,完整的电路应该是:1.输入端应串接浪涌限制电阻.2.稳压管上应并联滤波电容(如果没有电容的话,纹波大,稳压管也容易损坏).3.输出端应接入稳压器件,例如78系列的78X05之类.4.半波整流的情况下,整流二极管应挪到稳压管后面.我认为,平均电流的计算公式中不应有0.44,0.89,Pi.在有效值电流和视在功率的式子中可能出现0.44(半波),0.89(全波).sqrt(Pi)/4=0.44(近似),sqrt(Pi)/2=0.89(近似).很抱歉,因为有效值电流和视在功率的近似式子中出现sqrt(Pi)项,我用除4或除8的方法,主观硬凑出0.44和0.89的.前几年,我是建立数学模型,用解微分方程的方法得出了近似式子,费了不功夫,向公司递交了技术报告.当时看到公司的人用实验方法确定降压电容,很挠心.得出的近似式子如下:1.半波:I(AV)=2*sqrt(2)*f*c*Vrms(近似)I(rms)=2*sqrt(2)*f*c*Vrms*sqrt(Pi)(近似)视在功率=2*sqrt(2)*f*c*Vrms*Vrms*sqrt(Pi)(近似)2.全波:I(AV)=4*sqrt(2)*f*c*Vrms(近似)I(rms)=2*sqrt(2)*f*c*Vrms*sqrt(Pi)(近似)视在功率=2*sqrt(2)*f*c*Vrms*Vrms*sqrt(Pi)(近似)其实,若考虑稳压管的电压、整流二极管的压降、导通角,上面的式子非常复杂,我没法输入,只好在此省略了,很抱歉.这种电路有以下优点:1.电路简单、元件少2.噪声小3.可防磁场干扰这种电路有以下缺点:1.功率因数低,无功功率大.2.不适合于负载电流稍大的电源,不适合于宽输入电压、负荷电流变动很大的电源.因为降压电容是在最低输入电压、最低工作频率、最大负荷电流的条件下确定的.当输入电压和工作频率较高、负荷电流较小时,多余的电流会流向稳压管,导致稳压管发热.3.因为是非绝缘型电源,电路带电,电路的使用范围受到限制.不能有一端接了零线就安全的想法.设计时,1.根据输入电压的最小值、最低工作频率、最大负荷电流、电容的误差和温度变化率计算出降压电容容量.2.根据输入电压的最大值、降压电容的容量(应考虑误差和温度变化率)、并参照有关电气规定确定放电电阻的阻值.3.根据输入电压的最大值、最高工作频率、最小负荷电流、降压电容的容量(应考虑误差和温度变化率)、稳压管的最大容许功率和热阻抗(应考虑最高环境温度),确定稳压管的型号.从成本的角度看,我个人认为,这种电路不太适合于200V-240V电网,是适合于100V电网.因为输入电压很高时,要想采用可靠的降压电容,电容的成本太高.另,特别要注意稳压管的安全.其实,稳压管的稳压值和损失的关系曲线成抛物线.电容器使用说明1)名称:聚酯(涤纶)电容符号:(CL)电容量:40p--4uf额定电压:63--630V主要特点:小体积,大容量,耐热耐湿,稳定性差应用:对稳定性和损耗要求不高的低频电路2)名称:聚苯乙烯电容符号:(CB)电容量:10p--1uf额定电压:100V--30KV主要特点:稳定,低损耗,体积较大应用:对稳定性和损耗要求较高的电路3)名称:聚丙烯电容符号:(CBB)电容量:1000p--10uf额定电压:63--2000V主要特点:性能与聚苯相似但体积小,稳定性略差应用:代替大部分聚苯或云母电容,用于要求较高的电路4)名称:云母电容符号:(CY)电容量:10p--0.1uf额定电压:100V--7kV主要特点:高稳定性,高可*性,温度系数小应用:高频振荡,脉冲等要求较高的电路5)名称:高频瓷介电容符号:(CC)电容量:1--6800p额定电压:63--500V主要特点:高频损耗小,稳定性好应用:高频电路6)名称:低频瓷介电容符号:(CT)电容量:10p--4.7uf额定电压:50V--100V主要特点:体积小,价廉,损耗大,稳定性差应用:要求不高的低频电路7)名称:玻璃釉电容符号:(CI)电容量:10p--0.1uf额定电压:63--400V主要特点:稳定性较好,损耗小,耐高温(200度)应用:脉冲、耦合、旁路等电路8)名称:铝电解电容符号:(CD)电容量:0.47--10000uf额定电压:6.3--450V主要特点:体积小,容量大,损耗大,漏电大应用:电源滤波,低频耦合,去耦,旁路等9)名称:钽电解电容符号:(CA)铌电解电容(CN)电容量:0.1--1000uf额定电压:6.3--125V主要特点:损耗、漏电小于铝电解电容应用:在要求高的电路中代替铝电解电容10)名称:空气介质可变电容器符号:可变电容量:100--1500p主要特点:损耗小,效率高;可根据要求制成直线式、直线波长式、直线频率式及对数式等应用:电子仪器,广播电视设备等11)名称:薄膜介质可变电容器符号:可变电容量:15--550p主要特点:体积小,重量轻;损耗比空气介质的大应用:通讯,广播接收机等12)名称:薄膜介质微调电容器符号:可变电容量:1--29p主要特点:损耗较大,体积小应用:收录机,电子仪器等电路作电路补偿13)名称:陶瓷介质微调电容器可变电容量:0.3--22p主要特点:损耗较小,体积较小应用:精密调谐的高频振荡回路14)名称:独石电容电容量大、体积小、可*性高、电容量稳定,耐高温耐湿性好等.应用范围:广泛应用于电子精密仪器.各种小型电子设备作谐振、耦合、滤波、旁路.容量范围:0.5PF--1UF耐压:二倍额定电压.独石又叫多层瓷介电容,分两种类型,1型性能挺好,但容量小,一般小于0.2Uf,另一种叫II型,容量大,但性能一般.独石电容最大的缺点是温度系数很高,做振荡器的频漂让人受不了,我们做的一个555振荡器,电容刚好在7805旁边,开机后,用示波器看频率,眼看着就慢慢变化,后来换成涤纶电容就好多了.就温漂而言:独石为正温糸数+130左右,CBB为负温系数-230,用适当比例并联使用,可使温漂降到很小.就价格而言:钽,铌电容最贵,独石,CBB较便宜,瓷片最低,但有种高频零温漂黑点瓷片稍贵.云母电容Q值较高,也稍贵.15)安规电容是指用于这样的场合,即电容器失效后,不会导致电击,不危及人身安全.安规电容安全等级应用中允许的峰值脉冲电压过电压等级(IEC664)X1 >2.5kV ≤4.0kVⅢX2 ≤2.5kVⅡX3 ≤1.2kV——16)安规电容安全等级绝缘类型额定电压范围Y1 双重绝缘或加强绝缘≥ 250VY2 基本绝缘或附加绝缘≥150V ≤250VY3 基本绝缘或附加绝缘≥150V ≤250VY4 基本绝缘或附加绝缘 <150VY电容的电容量必须受到限制,从而达到控制在额定频率及额定电压作用下,流过它的漏电流的大小和对系统EMC性能影响的目的.GJB151规定Y电容的容量应不大于0.1uF.Y电容除符合相应的电网电压耐压外,还要求这种电容器在电气和机械性能方面有足够的安全余量,避免在极端恶劣环境条件下出现击穿短路现象,Y电容的耐压性能对保护人身安全具有重要意义安规电容的参数选择X电容,聚苯乙烯(薄膜乙烯)电容,从上面的贴子里也可以看到,聚苯乙烯的耐电压较高,适合EMI 电路的高压脉冲吸收作用.2.容量计算:一般两级X电容,前一级用0.47uF,第二基用0.1uF;单级则用0.47uF.目前还没有比较方便的计算方法.(电容容量的大小和电源的功率无直接关系)电解电容的设计,一点小经验:1.电解电容在滤波电路中根据具体情况取电压值为噪声峰值的1.2--1.5倍,并不根据滤波电路的额定值;2.电解电容的正下面不得有焊盘和过孔.3.电解电容不得和周边的发热元件直接接触.电路设计(4)铝电解电容分正负极,不得加反向电压和交流电压,对可能出现反向电压的地方应使用无极性电容.(5)对需要快速充放电的地方,不应使用铝电解电容器,应选择特别设计的具有较长寿命的电容器.(6)不应使用过载电压1.直流电压玉文博电压叠加后的缝制电压低于额定值.2.两个以上电解电容串联的时候要考虑使用平衡电阻器,使得各个电容上的电压在其额定的范围内.(9)设计电路板时,应注意电容齐防爆阀上端不得有任何线路,,并应留出2mm以上的空隙.(10)电解也主要化学溶剂及电解纸为易燃物,且电解液导电.当电解液与pc板接触时,可能腐蚀pc板上的线路.,以致生烟或着火.因此在电解电容下面不应有任何线路.(11)设计线路板向背应确认发热元器件不靠近铝电解电容电容的型号命名:1) 各国电容器的型号命名很不统一,国产电容器的命名由四部分组成:第一部分:用字母表示名称,电容器为C.第二部分:用字母表示材料.第三部分:用数字表示分类.第四部分:用数字表示序号.2) 电容的标志方法:(1) 直标法:用字母和数字把型号、规格直接标在外壳上.(2) 文字符号法:用数字、文字符号有规律的组合来表示容量.文字符号表示其电容量的单位:P、N、u、m、F 等.和电阻的表示方法相同.标称允许偏差也和电阻的表示方法相同.小于10pF的电容,其允许偏差用字母代替:B——±0.1pF,C——±0.2pF,D——±0.5pF,F——±1pF.(3) 色标法:和电阻的表示方法相同,单位一般为pF.小型电解电容器的耐压也有用色标法的,位置*近正极引出线的根部,所表示的意义如下表所示:颜色黑棕红橙黄绿蓝紫灰耐压 4V 6.3V 10V 16V 25V 32V 40V 50V 63V(4) 进口电容器的标志方法:进口电容器一般有6项组成.第一项:用字母表示类别:第二项:用两位数字表示其外形、结构、封装方式、引线开始及与轴的关系.第三项:温度补偿型电容器的温度特性,有用字母的,也有用颜色的,其意义如下表所示:序号字母颜色允许偏差字母颜色温度系数1 A 金 +100 R 黄 -2202 B 灰 +30 S 绿 -3303 C 黑 0 T 蓝 -4704 G ±30 U 紫 -7505 H 棕 -30 ±60 V -10006 J ±120 W -15007 K ±250 X -22008 L 红 -80 ±500 Y -33009 M ±1000 Z -470010 N ±2500 SL +350~-100011 P 橙 -150 YN -800~-5800备注:温度系数的单位10e -6/℃;允许偏差是 % .第四项:用数字和字母表示耐压,字母代表有效数值,数字代表被乘数的10的幂.第五项:标称容量,用三位数字表示,前两位为有效数值,第三为是10的幂.当有小数时,用R或P表示.普通电容器的单位是pF,电解电容器的单位是uF.第六项:允许偏差.用一个字母表示,意义和国产电容器的相同.也有用色标法的,意义和国产电容器的标志方法相同.3．电容的主要特性参数:(1) 容量与误差:实际电容量和标称电容量允许的最大偏差范围.一般分为3级:I级±5%,II级±10%,III级±20%.在有些情况下,还有0级,误差为±20%.精密电容器的允许误差较小,而电解电容器的误差较大,它们采用不同的误差等级.常用的电容器其精度等级和电阻器的表示方法相同.用字母表示:D——005级——±0.5%;F——01级——±1%;G——02级——±2%;J——I级——±5%;K——II 级——±10%;M——III级——±20%.(2) 额定工作电压:电容器在电路中能够长期稳定、可*工作,所承受的最大直流电压,又称耐压.对于结构、介质、容量相同的器件,耐压越高,体积越大.(3) 温度系数:在一定温度范围内,温度每变化1℃,电容量的相对变化值.温度系数越小越好.(4) 绝缘电阻:用来表明漏电大小的.一般小容量的电容,绝缘电阻很大,在几百兆欧姆或几千兆欧姆.电解电容的绝缘电阻一般较小.相对而言,绝缘电阻越大越好,漏电也小.(5) 损耗:在电场的作用下,电容器在单位时间内发热而消耗的能量.这些损耗主要来自介质损耗和金属损耗.通常用损耗角正切值来表示.(6) 频率特性:电容器的电参数随电场频率而变化的性质.在高频条件下工作的电容器,由于介电常数在高频时比低频时小,电容量也相应减小.损耗也随频率的升高而增加.另外,在高频工作时,电容器的分布参数,如极片电阻、引线和极片间的电阻、极片的自身电感、引线电感等,都会影响电容器的性能.所有这些,使得电容器的使用频率受到限制.不同品种的电容器,最高使用频率不同.小型云母电容器在250MHZ以内;圆片型瓷介电容器为300MHZ;圆管型瓷介电容器为200MHZ;圆盘型瓷介可达3000MHZ;小型纸介电容器为80MHZ;中型纸介电容器只有8MHZ① 铝电解电容与钽电解电容铝电解电容的容体比较大,串联电阻较大,感抗较大,对温度敏感.它适用于温度变化不大、工作频率不高(不高于25kHz)的场合,可用于低频滤波.铝电解电容具有极性,安装时必须保证正确的极性,否则有爆炸的危险.与铝电解电容相比,钽电解电容在串联电阻、感抗、对温度的稳定性等方面都有明显的优势.但是,它的工作电压较低.② 纸介电容和聚酯薄膜电容其容体比较小,串联电阻小,感抗值较大.它适用于电容量不大、工作频率不高(如1MHz以下)的场合,可用于低频滤波和旁路.使用管型纸介电容器或聚酯薄膜电容器时,可把其外壳与参考地相连,以使其外壳能起到屏蔽的作用而减少电场耦合的影响.③ 云母和陶瓷电容其容体比很小,串联电阻小,电感值小,频率/容量特性稳定.它适用于电容量小、工作频率高(频率可达500MHz)的场合,用于高频滤波、旁路、去耦.但这类电容承受瞬态高压脉冲能力较弱,因此不能将它随便跨接在低阻电源线上,除非是特殊设计的.④ 聚苯乙烯电容器其串联电阻小,电感值小,电容量相对时间、温度、电压很稳定.它适用于要求频率稳定性高的场合,可用于高频滤波、旁路、去耦.电容降压应用一种常见LED驱动电路的分析－－转伟纳电子采用电容降压电路是一种常见的小电流电源电路﹐由于其具有体积小﹑成本低﹑电流相对恒定等优点﹐也常应用于LED的驱动电路中。
220v 阻容降压 原理
220v 阻容降压原理阻容降压电路是常用于电子电路中的一种电源降压方式。
其原理是通过串联电阻和电容器的方式对输入电路进行限制，从而实现输出电压的降低。
在实际电路设计中，这种降压方式被广泛应用于各类电器、电子设备中。
该电路的特点是简单可靠、成本较低、能够输出稳定的直流电压。
下面将从阻容降压电路的原理、优缺点、设计和应用等多个方面进行详细说明。
一、阻容降压电路原理阻容降压电路的基本原理是以电容器作为滤波器，将交流电压滤波成直流电压。
通过串联电阻的方式对电路进行限制，将输入电压控制在一定范围之内，实现输出电压的降低。
具体地，电容器将交流电流滤波成稳定的直流电流，电阻通过限制电流的大小来控制输出电压的大小。
阻容电路示意图如下所示：R为串联电阻，C为电容器，Vin为输入电压，Vout为输出电压，I为电路中的电流。
二、阻容降压电路的优缺点阻容降压电路具有以下优点：1、简单可靠：阻容降压电路的原理和构造都比较简单，可以达到稳定输出电压的目标。
电阻和电容器本身都是常见的电子元器件，易于制造和获取。
该电路的可靠性也比较高。
2、成本较低：阻容降压电路成本较低，主要是因为电阻和电容器成本较低，且该电路的构造比较简单。
3、电压输出稳定：通过适当的选择电阻和电容，可以使阻容降压电路输出的电压保持稳定。
阻容降压电路的缺点包括：1、效率低：由于阻值比较大，因此在电路中会有一定的功率损耗，电路效率不高。
2、不能输出高电流：阻容降压电路的电路中电阻比较大，因此电路不能输出较大的电流，通常只能传输小电流。
三、阻容降压电路的设计在进行阻容降压电路的设计时，需要考虑输入电压和输出电压的大小、电阻和电容器的选择等多个因素。
下面对该电路的设计要点进行详细说明：1、选择电容器：选择合适的电容器是阻容降压电路设计中的一个重要步骤。
电容器的容量大小影响输出电压的稳定性，容量越大滤波效果越好。
但过大的电容会导致启动时间较长，且会增加成本。
应根据实际应用需求选择适当的电容器。
分析阻容降压电路及应用
分析阻容降压电路及应用一 阻容降压的基本概念1、什么是阻容降压？阻容降压是一种利用电容在一定频率的交流信号下产生的容抗来限制最大工作电流的电路。
电容器实际上起到一个限制电流和动态分配电容器和负载两端电压的角色。
2、阻容降压电路由哪几部分组成？阻容降压电路由降压模块、整流模块、稳压模块和滤波模块组成。
3、阻容降压基本设计要素电路设计时，应先确定负载最大工作电流，通过此电流值计算电容容值大小，从而选取适当电容。
此处与线性变压器电源的区别：阻容降压电源是通过负载电流选定电容；线性变压器电源是通过负载电压和功率选定变压器。
阻容降压电流计算阻容降压电路可以等效为由降压电容C1和负载电阻R1组成，电阻和电容串联分压。
电容C1的容抗为Zc=-j/wC=-j/2πfC电阻R1的阻抗为Zr=R总的等效阻抗为Z=Zc+Zr=-j/2πfC+R所以I=U/Z=U/(Zc+Zr)=U/(-j/2πfC+R)因为阻容降压电源仅适用于小电流电路，选取的电容容值范围一般为0.33UF到2.5UF，所以Zc为-1592j到-9651j。
而等效负载阻抗Zr在200Ω左右，显然有|Zc|>>|Zr|，同时输入电源电压分在负载上的压降也远小于电容的压降，所以有：Z≈Zc，矢量图的θ角接近于90°。
由此可得:I=U/Z=U/Zc=U/(-j/2πfC)=220*2π*f*C*j=220*2π*50*C*j=j69000CI=|I|∠90°，电流有效值I1=|I|=69000C。
当整流方式采用半波整流时，I1=0.5|I|=34500C。
设计举例已知条件：负载工作电流15mA，工作电压5V。
求降压电容容值？采用半波整流方式，根据计算式I1=0.5|I|=34500C可知，C=0.43uF。
所以此处选用0.47uF的电容，反过来可以验证提供的电流I1=34500C=16.2mA，多余电流从稳压管流过。
