形位公差试题(学习资料)
形状和位置公差习题与答案
形状和位置公差一、基本内容：1、形位公差的标注：被测要素、公差框格、指引线（垂直于框格引出，指向公差带宽度方向）、基准（分清轮廓要素和中心要素，字母放正，单一基准和组合基准）2、公差带的特点（四要素）大小、方向、形状、位置3、公差原则基本概念最大、最小实体状态和实效状态：（1）最大和最小实体状态MMC：含有材料量最多的状态。
孔为最小极限尺寸；轴为最大极限尺寸。
LMC：含有材料量最小的状态。
孔为最大极限尺寸；轴为最小极限尺寸。
MMS=Dmin；dmaxLMS=Dmax；dmin（2）最大实体实效状态最大实体实效状态MMVC：是指实际尺寸达到最大实体尺寸且形位误差达到给定形位公差值时的极限状态。
最大实体实效尺寸MMVS：在实效状态时的边界尺寸。
A）单一要素的实效尺寸是最大实体尺寸与形状公差的代数和。
对于孔：最大实体实效尺寸MMVSh=最小极限尺寸—形状公差对于轴：最大实体实效尺寸MMVSs=最大极限尺寸+形状公差B）关联要素的实效尺寸是最大实体尺与位置公差的代数和。
对于孔：最大实体实效尺寸MMVSh=最小极限尺寸—位置公差对于轴：最大实体实效尺寸MMVSs=最大极限尺寸+ 位置公差理想边界理想边界是设计时给定的，具有理想形状的极限边界。
（1）最大实体边界（MMC边界）当理想边界的尺寸等于最大实体尺寸时，该理想边界称为最大实体边界。
（2）最大实体实效边界（MMVC边界）当理想边界尺寸等于实效尺寸时，该理想边界称为实效边界。
包容原则（遵守MMC边界）○E（1）定义：要求被测实际要素的任意一点，都必须在具有理想形状的包容面内，该理想形状的尺寸为最大实体尺寸。
即当被测要素的局部实际尺寸处处加工到最大实体尺寸时，形位误差为零，具有理想形状。
（2）包容原则的特点A、要素的作用尺寸不得超越最大实体尺寸MMS。
B、实际尺寸不得超越最小实体尺寸LMS 。
按包容原则要求，图样上只给出尺寸公差，但这种公差具有双重职能，即综合控制被测要素的实际尺寸变动量和形状误差的职能。
形位公差公差原则试题
1 职业部2010—2011学年上学期第七次间周考《极限》试卷08机电班适用 命题人：毛宏斌一、填空题（每空1分，共30分）1、国标规定，形位公差采用 法标注。
2、用以限制实际要素变动的区域称为 。
3、位置公差包括 、 、 三项。
4、被测实际要素在 内（或之间）为合格，反之为不合格。
5、基准符号由 、 、 、 四部分组成。
6、形位公差带有 、 、 、 四个要素。
7、延伸公差带的主要作用是 。
8、形状公差带的方向是公差带的延伸方向，与测量方向 ，其实际方向由 决定。
9、形位公差需要附加文字说明时，属于被测要素 的说明，应写在公差框格的上方；属于 的说明，应写在公差框格的下方。
10、遵守独立原则的被测要素，其局部实际尺寸由 和 控制，形位误差由 控制。
11、最大实体要求用于被测要素时，应在框格中 后标注M ；用于基准要素时，应在 后标注M 。
12、包容原则用于单一要素时，应在 后面标注E ；用于关联要素时，应在框格的第二格内标注 。
13、包容原则要求被测要素遵守 边界；最大实体原则要求被测要素遵守 边界。
14、当配合的孔与轴皆处于 状态时，其配合最紧；皆处于 状态时，其配合最松。
二、选择题（每小题2分，共20分） 1、最大实体尺寸是指（ ） A 、孔和轴的最大极限尺寸 B 、孔和轴的最小极限尺寸 C 、孔的最大极限尺寸和轴的最小极限尺寸 D 、孔的最小极限尺寸和轴的最大极限尺寸 2、下列形位公差项目中属于定向公差的是（ ） A 、倾斜度 B 、同轴度 C 、圆柱度 D 、直线度 3说明（ ） A 、被测要素为单一要素； B 、当被测要素处于最大实体状态时，垂直度公差为0.015； C 、被测要素遵守的最大实体实效边界等于最大实体边界； D 、在任何情况下，垂直度公差为0.015。
4、如果给定形位公差项目的被测要素是轮廓要素，标注时，形位公差框格指引线应与对应的尺寸线（ ） A 、对齐 B 、错开 C 、对齐或错开 D 、与基准有关 5、下列符号属于形状公差项目的是（ ） A 、∥ B 、∠ C 、⊙ D 、 6、用来确定被测要素方向和位置的要素是（ ） A 、理想要素 B 、基准要素 C 、关联要素 D 、被测要素 7、形位公差基准符号中的字母（ ） A 、按垂直方向书写 B 、按水平方向书写 C 、按任意方向书写 D 、书写方向与基准符号方向一致 8、被测要素一定是（ ） A 、理想要素 B 、实际要素 C 、单一要素 D 、关联要素 9、下列字母，可选作基准字母的是（ ） A 、E B 、O C 、D D 、R 10、下列公差项目属于定位公差的是（ ） A 、圆柱度 B 、平行度 C 、垂直度 D 、同轴度 三、判断题（每小题1分，共10分） 1、零件的最大实体尺寸一定大于最小实体尺寸（ ） 2、在加工过程中，随着加工余量的切除，若首先获得的尺寸为最大实体尺寸，则该零件为孔（ ）3、包容要求表示关联要素遵守最大实体边界（）4、最大实体要求遵守最大实体边界（）5、有形位公差要求的要素是单一要素（）6、基准本身是理想要素（）7、几何误差是被测要素相对理想要素的变动量，变动量越大，误差就越大，精度就越低（）8、形位公差带的大小由给定的形位公差值t确定（）9、孔或轴具有允许的材料量为最多时的状态称为最大实体状态，其代号为MMC ( )10、最大实体实效尺寸是指在最大实体状态下的体外作用尺寸（）四、名词解释（共9分）1、被测要素2、独立原则3、包容要求五、按要求完成下列各题（31分）12、看图计算题(10分)(1)、最大、最小实体尺寸是多少？(2)、直线度公差的给定值是多少？(3)、直线度公差最大增大值是多少？(4)、直线度公差的最大允许值是多少？(5)、当实际尺寸为10.98时，直线度公差增大值是多少？3、改正下图中形位公差标注上的错误（不改变形位公差项目，12分）2。
(完整版)形位公差试题
一、选择题（将下列题目中所有正确的论述选择出来）1．属于形状公差的有＿＿。
A．圆柱度。
B．平面度。
C．同轴度。
D．圆跳动。
E．平行度。
2．属于位置公差的有＿＿。
A．平行度。
B．平面度。
C．端面全跳动。
D．倾斜度。
E．圆度。
3．圆柱度公差可以同时控制＿＿。
A．圆度。
B．素线直线度。
C．径向全跳动。
D．同轴度。
E．轴线对端面的垂直度。
4．下列论述正确的有＿＿。
A．给定方向上的线位置度公差值前应加注符号“Φ”。
B．空间中，点位置度公差值前应加注符号“球Φ”。
C．任意方向上线倾斜度公差值前应加注符号“Φ”。
D．标注斜向圆跳动时，指引线箭头应与轴线垂直。
E．标注圆锥面的圆度公差时，指引线箭头应指向圆锥轮廓面的垂直方向。
5．形位公差带形状是直径为公差值t的圆柱面内区域的有＿＿。
A．径向全跳动。
B．端面全跳动。
C．同轴度。
D．任意方向线位置度。
E．任意方向线对线的平行度。
E．面对面的平行度。
6．对于端面全跳动公差，下列论述正确的有＿＿。
A．属于形状公差。
B．属于位置公差。
C．属于跳动公差。
D．与平行度控制效果相同。
E．与端面对轴线的垂直度公差带形状相同。
27．下列公差带形状相同的有＿＿。
A．轴线对轴线的平行度与面对面的平行度。
B．径向圆跳动与圆度。
C．同轴度与径向全跳动。
D．轴线对面的垂直度与轴线对面的倾斜度。
E．轴线的直线度与导轨的直线度mm○E则＿＿。
8．某轴Φ10 0-0.015A．被测要素遵守MMC边界。
B．被测要素遵守MMVC边界。
C．当被测要素尺寸为Φ10 mm时，允许形状误差最大可达0．015 mm。
D．当被测要素尺寸为Φ9.985mm时，允许形状误差最大可达0．015 mm。
E．局部实际尺寸应大于等于最小实体尺寸。
9．表面粗糙度代（符）号在图样上应标注在＿＿。
A．可见轮廓线上。
B．尺寸界线上。
C．虚线上。
D．符号尖端从材料外指向被标注表面。
E．符号尖端从材料内指向被标注表面。
二、填空题1．圆柱度和径向全跳动公差带相同点是＿＿，不同点是＿＿。
形位公差测试题
形位公差测试题形状和位置公差试题1、形状和位置公差简称_______________。
2、国家标准规定，形位公差共有_______________个项目。
其中形状公差_______________项。
位置公差_______________项，形状或位置公差_______________项。
3、位置公差分为_______________、_______________和_______________。
4、形状公差代号包括：_______________、_______________、_______________和_______________。
5、基准代号由_______________、_______________、_______________和_______________。
6、构成零件几何特征的_____________为要素。
7、零的几何要素，按存在的状态分为_____________和_____________；按在形位公差中所处的地位分为_____________和_____________；按几何特性分为_____________和_____________。
8、被测要素分为_____________和_____________两种。
9、当被测要素为中心要素时，形位公差代号_____________应与该要素的尺寸线_____________。
10、如果被测实际要素与其_____________能完全重合，表明形状误差为零。
11、用以限制实际要素变动的区域称为_____________。
12、被测实际要素在_____________内（或之间）为合格，反之为不合格。
13、用来确定被测要素的方向或位置的要素称为_____________.14、形位公差带由_____________、_____________、_____________和_____________四要素组成。
15、独立原则是图样上给定的_____________与_____________相互无关并分别满足要求的公差原则。
形位公差标注练习题
形位公差标注练习题在机械工程领域中，形位公差是一种重要的标注方式，用于规定零件的形状和位置要求。
形位公差要求零件的几何特征在特定的范围内，以确保零件能够正常工作。
本文将提供一些形位公差标注练习题，以帮助读者更好地理解和掌握这一概念。
1. 零件图纸如下图所示，请根据图纸上的标注要求，确定以下特征的形位公差：a) 两个孔的中心线间距离符号和公差；b) 孔的直径符号和公差；c) 斜线与基准面的垂直度符号和公差；d) 斜线的长度符号和公差。
答案分析：a) 中心线间距离的形位公差可以使用符号"A"来表示，公差为0.1mm；b) 孔的直径的形位公差可以使用符号"B"来表示，公差为±0.05mm；c) 斜线与基准面的垂直度的形位公差可以使用符号"C"来表示，公差为0.1mm；d) 斜线的长度的形位公差可以使用符号"D"来表示，公差为±0.2mm。
2. 零件图纸如下图所示，请根据图纸上的标注要求，确定以下特征的形位公差：a) 孔的中心线和基准面直线的距离符号和公差；b) 孔的直径符号和公差；c) 孔的轴线与基准面的平行度符号和公差。
答案分析：a) 孔的中心线和基准面直线的距离的形位公差可以使用符号"E"来表示，公差为±0.1mm；b) 孔的直径的形位公差可以使用符号"B"来表示，公差为±0.05mm；c) 孔的轴线与基准面的平行度的形位公差可以使用符号"F"来表示，公差为0.2mm。
3. 零件图纸如下图所示，请根据图纸上的标注要求，确定以下特征的形位公差：a) 两个孔中心线的位置和基准直线的距离符号和公差；b) 孔的直径符号和公差；c) 孔中心线和基准直线的夹角符号和公差。
答案分析：a) 两个孔中心线的位置和基准直线的距离的形位公差可以使用符号"G"来表示，公差为±0.1mm；b) 孔的直径的形位公差可以使用符号"B"来表示，公差为±0.05mm；c) 孔中心线和基准直线的夹角的形位公差可以使用符号"H"来表示，公差为±0.5°。
形位公差练习

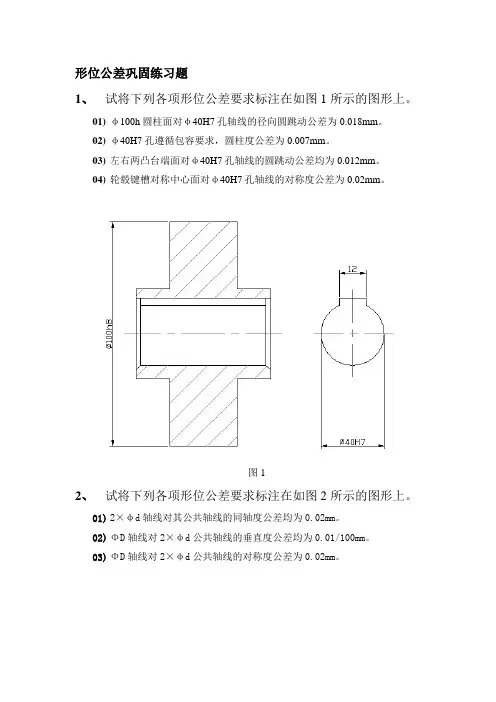

形位公差巩固练习题
1、试将下列各项形位公差要求标注在如图1所示的图形上。
01)φ100h圆柱面对φ40H7孔轴线的径向圆跳动公差为0.018mm。
02)φ40H7孔遵循包容要求，圆柱度公差为0.007mm。
03)左右两凸台端面对φ40H7孔轴线的圆跳动公差均为0.012mm。
04)轮毂键槽对称中心面对φ40H7孔轴线的对称度公差为0.02mm。
图1
2、试将下列各项形位公差要求标注在如图2所示的图形上。
01)2×φd轴线对其公共轴线的同轴度公差均为0.02mm。
02)ΦD轴线对2×φd公共轴线的垂直度公差均为0.01/100mm。
03)ΦD轴线对2×φd公共轴线的对称度公差为0.02mm。
3、试将下列各项形位公差要求标注在下图所示的图形上。
01)圆锥面A的圆度公差为0.006mm、圆锥素线的直线度公
差为0.005mm,圆锥面A轴线对φd轴线的同轴度公差为φ
0.01mm。
02)Φd圆柱面的圆柱度公差为0.009mm，φd轴线的直线
度公差为φ0.012mm。
03)右端面B对φd轴线的圆跳动公差为0.01mm。
4、试将下列形位公差要求标注在下图所示的图上。
1)φ30圆柱面对两个φ20轴颈的公共轴线的径向圆跳动公差为
0.015mm。
2)两个φ20轴颈的圆柱度公差为0..01mm。
3)φ30左、右端面对两个φ20轴颈的公共轴线的端面圆跳动公
差为0.02mm。
4)键槽（宽10mm）的中心平面对φ30轴线的对称度公差为
0.015mm。
形位公差习题
一、判断题〔正确的打√，错误的打X〕1.某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0．05mm。
（）2.某圆柱面的圆柱度公差为0．03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0．03mm。
（）3.对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。
（）4.对称度的被测中心要素和基准中心要素都应视为同一中心要素。
（）5.某实际要素存在形状误差，则一定存在位置误差。
（）mm孔，如果没有标注其圆度公差，那么它的圆度误差值可任意确6.图样标注中Φ20+定。
（）7.圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。
（）8.线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。
（）9.零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0．02 mm。
这表明只要Φd实际轴线上各点分别相对于ΦD基准轴线的距离不超过0．02 mm，就能满足同轴度要求。
（）10.若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。
（）11.端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。
（）12.端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。
（）13.尺寸公差与形位公差采用独立原则时，零件加工的实际尺寸和形位误差中有一项超差，则该零件不合格。
（）14.作用尺寸是由局部尺寸和形位误差综合形成的理想边界尺寸。
对一批零件来说，若已知给定的尺寸公差值和形位公差值，则可以分析计算出作用尺寸。
（）15.被测要素处于最小实体尺寸和形位误差为给定公差值时的综合状态，称为最小实体实效状态。
（）16.当包容要求用于单一要素时，被测要素必须遵守最大实体实效边界。
（）17.当最大实体要求应用于被测要素时，则被测要素的尺寸公差可补偿给形状误差，形位误差的最大允许值应小于给定的公差值。
形状和位置公差考试题库
试题类别
题型
形状和位置公差 形状和位置公差 形状和位置公差 形状和位置公差 形状和位置公差 形状和位置公差 形状和位置公差 形状和位置公差 形状和位置公差 形状和位置公差 形状和位置公差 形状和位置公差 形状和位置公差 形状和位置公差 形状和位置公差 形状和位置公差 形状和位置公差 形状和位置公差 形状和位置公差 形状和位置公差 形状和位置公差 形状和位置公差 形状和位置公差 形状和位置公差 形状和位置公差 形状和位置公差 形状和位置公差 形状和位置公差 形状和位置公差 形状和位置公差 形状和位置公差 形状和位置公差 形状和位置公差 形状和位置公差 形状和位置公差 形状和位置公差 形状和位置公差 形状和位置公差 形状和位置公差 形状和位置公差 形状和位置公差
答案一
答案二
答案三
答案四
正确答案
b a b 圆跳动 位置度 平面度 单一要素 行状公差 径向跳动 同轴度 平行度 关联要素 定位公差 位置公差 全跳动 对称度 垂直度 平行度 倾斜度 ac abc bcd a b ac b b a b b b a b b b a a b b b
φ φ
Sφ Sφ
全跳动是被测要素绕基准轴线连续回转时，指示器在全部测量长度的表面上所反映的最大和最小变动量之差。 在位置公差中，公差带的位置有几种定位方法？ 位置公差分哪几类？ 行状公差包括轮廓公差吗？ ○是表示圆柱度的符号。 ◎是表示圆柱度的符号。 平面度有基准要求吗？ 位置度有基准要求吗？ 位置公差中哪个特征项目可以没有基准要求？ 公差带的行状由被测要素的什么决定？ 理想要素的方向由什么决定？ 基准对被测要素的位公差带什么作用？ 与行状公差带不同，位置公差必须与什么发生相应关系？ 空间曲面包括平面、圆柱面、和圆锥面。 在公差带前标注φ 表示公差带是什么？ 单一基准要素用什么字母表示？ 形位公差代号中包括形位公差数值吗？ 在图样上给出形状和位置公差的要素是什么？ 圆形 大写字母 包括 理想要素 圆柱形 小写字母 不包括 被测要素 球形
形位公差测试题
公差73、形状和位置公差简称_______________。
74、国家标准规定，形位公差共有_______________个项目。
其中形状公差_______________项。
位置公差_______________项，形状或位置公差_______________项。
75、位置公差分为_______________、_______________和_______________。
76、形状公差代号包括：_______________、_______________、_______________和_______________。
77、基准代号由_______________、_______________、_______________和_______________。
78、构成零件几何特征的_____________为要素。
79、零的几何要素，按存在的状态分为_____________和_____________；按在形位公差中所处的地位分为_____________和_____________；按几何特性分为_____________和_____________。
80、被测要素分为_____________和_____________两种。
81、当被测要素为中心要素时，形位公差代号_____________应与该要素的尺寸线_____________。
82、如果被测实际要素与其_____________能完全重合，表明形状误差为零。
83、用以限制实际要素变动的区域称为_____________。
84、被测实际要素在_____________内（或之间）为合格，反之为不合格。
85、用来确定被测要素的方向或位置的要素称为_____________.86形位公差带由_____________、_____________、_____________和_____________四要素组成。
87、独立原则是图样上给定的_____________与_____________相互无关并分别满足要求的公差原则。
形位公差习题2
习题一、判断题〔正确的打√，错误的打X〕9．某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0．05mm。
（）10．某圆柱面的圆柱度公差为0．03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0．03mm。
（）11．对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。
（）12．对称度的被测中心要素和基准中心要素都应视为同一中心要素。
（）13．某实际要素存在形状误差，则一定存在位置误差。
（）14．图样标注中Φ20+0.021mm孔，如果没有标注其圆度公差，那么它的圆度误差值可任意确定。
（）15．圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。
（）16．线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。
（）17．零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0．02 mm。
这表明只要Φd实际轴线上各点分别相对于ΦD基准轴线的距离不超过0．02 mm，就能满足同轴度要求。
（）18．若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。
（）19．端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。
（）20．端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。
（）21．尺寸公差与形位公差采用独立原则时，零件加工的实际尺寸和形位误差中有一项超差，则该零件不合格。
（）22．作用尺寸是由局部尺寸和形位误差综合形成的理想边界尺寸。
对一批零件来说，若已知给定的尺寸公差值和形位公差值，则可以分析计算出作用尺寸。
（）23．被测要素处于最小实体尺寸和形位误差为给定公差值时的综合状态，称为最小实体实效状态。
（）24．当包容要求用于单一要素时，被测要素必须遵守最大实体实效边界。
（）25．当最大实体要求应用于被测要素时，则被测要素的尺寸公差可补偿给形状误差，形位误差的最大允许值应小于给定的公差值。
机械形位公差试题及答案
机械形位公差试题及答案一、单选题（每题2分，共20分）1. 机械加工中，形位公差是指零件的（）。
A. 尺寸精度B. 形状精度C. 位置精度D. 形状和位置精度答案：D2. 形位公差中，直线度是指（）。
A. 直线的直线程度B. 直线的弯曲程度C. 直线的倾斜程度D. 直线的扭曲程度答案：A3. 圆度公差是指（）。
A. 圆的圆周长度B. 圆的直径大小C. 圆的圆心位置D. 圆的圆周上各点到圆心的距离一致性答案：D4. 平行度公差是指（）。
A. 两个平面的平行程度B. 两个平面的垂直程度C. 两个平面的倾斜程度D. 两个平面的接触程度答案：A5. 垂直度公差是指（）。
A. 两个平面的垂直程度B. 两个平面的平行程度C. 两个平面的倾斜程度D. 两个平面的接触程度答案：A6. 同轴度公差是指（）。
A. 两个轴线的平行程度B. 两个轴线的垂直程度C. 两个轴线的倾斜程度D. 两个轴线的同轴程度答案：D7. 倾斜度公差是指（）。
A. 直线的倾斜程度B. 直线的弯曲程度C. 直线的扭曲程度D. 直线的直线程度答案：A8. 位置度公差是指（）。
A. 点的位置精度B. 线的位置精度C. 面的位置精度D. 点、线、面的位置精度答案：D9. 同心度公差是指（）。
A. 两个圆的圆心位置一致性B. 两个圆的直径大小C. 两个圆的圆周长度D. 两个圆的圆周上各点到圆心的距离一致性答案：A10. 跳动公差是指（）。
A. 零件在旋转时的跳动程度B. 零件在旋转时的振动程度C. 零件在旋转时的倾斜程度D. 零件在旋转时的扭曲程度答案：A二、多选题（每题3分，共15分）1. 形位公差包括以下哪些类型？（）A. 直线度B. 圆度C. 平行度D. 垂直度E. 同轴度答案：ABCDE2. 下列哪些是形状公差？（）A. 直线度B. 圆度C. 平行度D. 垂直度E. 同轴度答案：AB3. 下列哪些是位置公差？（）A. 直线度B. 圆度C. 平行度D. 垂直度E. 同轴度答案：CDE三、判断题（每题2分，共10分）1. 形位公差是零件加工中非常重要的参数。
形位公差习题2
习题一、判断题〔正确的打√,错误的打X〕9．某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0．05mm。
（） 10．某圆柱面的圆柱度公差为0．03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0．03mm.（）11．对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。
（ ) 12．对称度的被测中心要素和基准中心要素都应视为同一中心要素。
（ )13．某实际要素存在形状误差，则一定存在位置误差.（ )mm孔，如果没有标注其圆度公差，那么它的圆度误差值可任意确定。
（） 14．图样标注中Φ20+0.02115．圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。
（）16．线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域,诸圆圆心应位于理想轮廓线上。
（）17．零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0．02 mm.这表明只要Φd 实际轴线上各点分别相对于ΦD基准轴线的距离不超过0．02 mm，就能满足同轴度要求.（）18．若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。
（）19．端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。
( )20．端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同.( ）21．尺寸公差与形位公差采用独立原则时，零件加工的实际尺寸和形位误差中有一项超差,则该零件不合格。
（ )22．作用尺寸是由局部尺寸和形位误差综合形成的理想边界尺寸.对一批零件来说，若已知给定的尺寸公差值和形位公差值,则可以分析计算出作用尺寸。
（ )23．被测要素处于最小实体尺寸和形位误差为给定公差值时的综合状态，称为最小实体实效状态。
（）24．当包容要求用于单一要素时，被测要素必须遵守最大实体实效边界.（ )25．当最大实体要求应用于被测要素时，则被测要素的尺寸公差可补偿给形状误差，形位误差的最大允许值应小于给定的公差值。
形位公差测试题答案
形位公差测试题答案1. 什么是形位公差？形位公差是指在机械零件制造和测量中，用于描述零件几何形状和相对位置偏差的一种公差规范。
它通过对零件的形状和位置进行测量和比较，判断零件与设计要求的偏差大小，以确定零件的质量。
2. 形位公差的分类形位公差可以分为两大类：位置公差和方向公差。
•位置公差：用于刻画零件几何元素之间的位置关系，包括平行度、垂直度、倾斜度、位置度等。
•方向公差：用于描述零件几何元素之间的方向关系，包括同轴度、圆度、圆心偏移度等。
3. 形位公差的常见表示方法形位公差常用的表示方法有两种：符号法和数值法。
•符号法：采用符号和字母来表示公差要求，比如在平行度中使用符号“∥”表示平行度要求，使用字母“A”表示平行度公差等级。
•数值法：采用数值来表示公差要求，具体数值根据设计要求和制造标准的规定而定。
4. 形位公差的测试方法形位公差的测试方法主要有两种：直接测量法和间接测量法。
•直接测量法：根据零件上的几何元素直接进行测量，包括使用投影仪、光学仪器和三坐标测量机等设备进行测量。
•间接测量法：通过测量零件上与几何元素相关的其他特征的测量值，推导出几何元素的偏差值，如使用基准平面、基准圆等进行间接测量。
5. 形位公差测试的注意事项在进行形位公差测试时，需要注意以下几点：•测量设备的选择：根据具体的公差要求和零件特点选择合适的测量设备，确保测量结果的准确性。
•测量环境的控制：保证测量的环境温度和湿度稳定，并避免外界干扰。
•测量技术的标定和验证：对测量设备进行定期的校准和验证，以确保测量结果的可靠性。
•测量方法的选择：根据零件的特点选择合适的测量方法，确保测量的有效性和准确性。
结论形位公差是机械制造中非常重要的一项技术要求，它能够确保零件的尺寸和几何形状符合设计要求，保证零件在装配和使用过程中的质量和可靠性。
形位公差的测试是确保零件质量的关键环节，需要通过合适的测量方法和技术手段，进行准确、可靠的测试判断。
(完整版)形位公差测试题
形位公差练习题1、形状和地址公差简称 _______________。
2、国家标准规定，形位公差共有_______________个项目。
其中形状公差 _______________项。
地址公差 _______________项，形状或地址公差 _______________项。
3、地址公差分为 _______________、_______________和_______________。
4 、形状公差代号包括： _______________、 _______________、 _______________和_______________。
综合题1、在表中填写出形位公差各项目的符号，并注明该项目是属于形位公差还是属于地址公差。
项目符号形位公差项目符号形位公差种类种类同轴度圆度圆柱度平行度地址度圆跳动面轮廓度平面度全跳动直线度2、说明图中形位公差代号注明的含义。
3、按以下要求在习题图上标出形位公差代号。
（1）φ 50mm 圆柱面素线的直线度公差值为0.02mm。
（2）φ 30mm 圆柱面的圆柱度公差值为0.05mm。
（3）整个零件的轴线必定位于直径0.04mm 的圆柱面内。
4、说明图中形位公差代号注明的含义（按形位公差读法及公差带含义两种方法说明）。
5、将以下技术要求用代号注明在习题图上。
（1）φ 20d7圆柱面任一素线的直线度公差值为 0.05mm。
（2）φ 40m7 轴线相对于φ 20d7 轴线的同轴度公差值为φ 0.01mm。
（3）φ 10H6槽的两平行平面中任一平面对另一平面的平行度公差值为0.015mm。
（4）φ 10H6槽的中心平面对φ 40m7 轴线的对称度公差值为 0.01mm。
（5）φ 20d7圆柱面的轴线对φ 40m7 圆柱右端面的垂直度公差值为φ 0.02mm。
6、说明形位公差注明的含义。
形位公差习题包括答案.docx
第四章形状和位置公差答案页码顺序4-1在表中填写出形位公差各项目的符号, 并注明该项目是属于形状公差还是属于位置公差。
解：见表2． 1 （符号略）表 2． 1项目符号形位公差类别项目符号形位公差类别同轴度位置公差圆度形状公差圆柱度形状公差平行度位置公差位置度位置公差平面度形状公差面轮廓度形状公差或位置公差圆跳动位置公差全跳动位置公差直线度形状公差4-2在表中填写出常用的十种公差带形状。
解：见表2． 2。
表2． 2序号公差带形状序号公差带形状1两平行直线6两平行平面2两等距曲线7两等距曲面3两同心圆8一个四棱柱4一个圆9一个圆柱5一个球10两同轴圆柱4-3 ．说明图中形状公差代号标注的含义（按形状公差读法及公差带含义分别说明）。
解：1）φ 60f7 圆柱面的圆柱度公差值为 0。
05mm。
圆柱面必须位于半径差为公差值 0。
05mm 的两同轴圆柱面之间。
2）整个零件的左端面的平面度公差是0。
01mm。
整个零件的左端面必须位于距离为公差值 0。
01mm的两平行平面之间。
3）φ 36h6 圆柱表面上任一素线的直线度公差为0。
01mm。
圆柱表面上任一素线必须位于轴向平面内，距离为公差4）φ 36h6 圆柱表面任一正截面的圆的圆度公差为0。
01 的两平行直线之间。
0。
01mm,在垂直于φ 36h6 轴线的任一正截面上，实际圆必须位于半径差为公差值0。
01mm的两同心圆之间。
4-4按下列要求在图上标出形状公差代号。
（1）Φ50 圆柱面素线的直线度公差为。
（2）Φ30 圆柱面的圆柱度公差为。
（3）整个零件的轴线必须位于直径为mm的圆柱面内。
解：按要求在图上标出形状公差代号图4-5将下列技术要求用代号表注在图上。
（1）Φ20d7 圆柱面任一素线的直线度公差为。
（或Φ 20d７圆柱面任一素线必须位于轴向平面内距离为公差值０ . ０５ mm的两平行直线之间。
）（2）被测Φ４０ m７轴线相对于Φ 20d7 轴线的同轴度公差为Φ０. ０１ mm。
形位公差习题
0 0.021
mm，表面粗糙度Ra值不大于0.8μm；
②小端圆柱面的尺寸要求为φ15±0.007mm，素线的直线度为0.001mm,表面 粗糙度Ra值不允许大于1.6μm；
③ 小端圆柱面轴线对大端圆柱面轴线的同轴度公差为0.03mm； ④ 左端面对小端圆柱轴线的圆跳动公差为0.03mm；
(5) 其余表面粗糙度Ra值均不允许大于3.2μm。
C. 6μm D. 12μm
二、选择题
（5）若某圆柱轮廓相对两端中心孔的公共轴线径向圆 跳动量为0.08mm，则圆柱该截面上的圆心对基准 轴线的同心度误差一定（ ）0.08mm，该截面 上的圆度误差一定（ ） 0.08mm 。
A. 小于 B. 等于
C. 大于 D. 不小于
（10） 评定垂直度误差应采用（ ）
A.最小包容区域法 B. 定向的最小包容区域法
C. 三点法
D. 定位的最小包容区域法
1．定位公差包括有
。
A．同轴度 B．平行度 C.对称度 D.位置度
2．定向公差包括有
。
A.平行度 B．平Байду номын сангаас度 C．垂直度 D.倾斜度
3．公差带形状同属干两同心圆柱之间的区域有
。
A.径向全跳动 B．任意方向直线度
C.圆柱度 D．同轴度
12．将下列技术要求标注在图上。
① 两端圆柱尺寸标注为φ15-
0 0.018
mm，圆柱面的圆柱度公差为0.003mm，表面粗糙度Ra 值不允许大于1.6μm;
② 中间大圆柱尺寸为φ20
0.007 0.020
mm,圆柱面对两端小圆柱公共轴线的径向圆跳动公差为0.01mm，表面粗糙度Ra 值不允许大于0.8μm;
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、选择题（将下列题目中所有正确的论述选择出来）
1．属于形状公差的有＿＿。
A．圆柱度。
B．平面度。
C．同轴度。
D．圆跳动。
E．平行度。
2．属于位置公差的有＿＿。
A．平行度。
B．平面度。
C．端面全跳动。
D．倾斜度。
E．圆度。
3．圆柱度公差可以同时控制＿＿。
A．圆度。
B．素线直线度。
C．径向全跳动。
D．同轴度。
E．轴线对端面的垂直度。
4．下列论述正确的有＿＿。
A．给定方向上的线位置度公差值前应加注符号“Φ”。
B．空间中，点位置度公差值前应加注符号“球Φ”。
C．任意方向上线倾斜度公差值前应加注符号“Φ”。
D．标注斜向圆跳动时，指引线箭头应与轴线垂直。
E．标注圆锥面的圆度公差时，指引线箭头应指向圆锥轮廓面的垂直方向。
5．形位公差带形状是直径为公差值t的圆柱面内区域的有＿＿。
A．径向全跳动。
B．端面全跳动。
C．同轴度。
D．任意方向线位置度。
E．任意方向线对线的平行度。
E．面对面的平行度。
6．对于端面全跳动公差，下列论述正确的有＿＿。
A．属于形状公差。
B．属于位置公差。
C．属于跳动公差。
D．与平行度控制效果相同。
参考借鉴# 2
参考借鉴# 3 E ．与端面对轴线的垂直度公差带形状相同。
7．下列公差带形状相同的有＿＿。
A ．轴线对轴线的平行度与面对面的平行度。
B ．径向圆跳动与圆度。
C ．同轴度与径向全跳动。
D ．轴线对面的垂直度与轴线对面的倾斜度。
E ．轴线的直线度与导轨的直线度
8．某轴Φ10 0
-0.015 mm ○
E 则＿＿。
A ．被测要素遵守MMC 边界。
B ．被测要素遵守MMV
C 边界。
C ．当被测要素尺寸为Φ10 mm 时，允许形状误差最大可达0．015 mm 。
D ．当被测要素尺寸为Φ9.985mm 时，允许形状误差最大可达0．015 mm 。
E ．局部实际尺寸应大于等于最小实体尺寸。
9．表面粗糙度代（符）号在图样上应标注在＿＿。
A ． 可见轮廓线上。
B ． 尺寸界线上。
C ． 虚线上。
D ． 符号尖端从材料外指向被标注表面。
E ． 符号尖端从材料内指向被标注表面。
二、填空题
1．圆柱度和径向全跳动公差带相同点是＿＿，不同点是＿＿。
2．在形状公差中，当被测要素是一空间直线，若给定一个方向时，其公差带是＿＿之间的区域。
若给定任意方向时，其公差带是＿＿区域。
3．圆度的公差带形状是＿＿，圆柱度的公差带形状是＿＿。
4．当给定一个方向时，对称度的公差带形状是＿＿。
5．轴线对基准平面的垂直度公差带形状在给定两个互相垂直方向时是＿＿。
6．某轴尺寸为Φ40+0.041
+0.030 mm ○
E ，实测得其尺寸为Φ40.03 mm ，则允许的形位误差数值是＿＿mm ，该轴允许的形位误差最大值为＿＿mm 。
7．形位公差值选择总的原则是＿＿。
8．．表面粗糙度是指＿＿。
9．评定长度是指＿＿，它可以包含几个＿＿。
10．测量表面粗糙度时，规定取样长度的目的在于＿＿。
11．国家标准中规定表面粗糙度的主要评定参数有＿＿、＿＿、＿＿三项。
三、综合
1．将下列技术要求标注在图2-9上。
