电容无功补偿容量的计算
高压电容补偿容量的两种计算方法
高压电容补偿容量的两种计算方法。
一、计算法补偿容量是根据用电情况来确定的，可用下面的公式计算得到：Q＝P ( － )=PK其中：P－最大负荷月平均有功功率COSφ1－补偿前功率因数COSφ2－补偿后功率因数Q－所需无功补偿容量K－补偿率系数（可从下表查得）二、国家通用经验法补偿容量确定参考表：补偿前COSφ1 为得到所需COSφ2每千瓦负荷所需补偿千乏数 0.70 0.75 0.80 0.82 0.84 0.85 0.88 0.90 0.92 0.94 0.96 0.980.30 2.16 2.30 2.42 2.48 2.53 2.59 2.65 2.70 2.76 2.82 2.89 2.980.35 1.66 1.80 1.93 1.98 2.03 2.08 2.14 2.19 2.25 2.31 2.38 2.470.40 1.27 1.41 1.54 1.60 1.65 1.70 1.76 1.81 1.87 1.03 2.00 2.090.45 0.97 1.11 1.24 1.29 1.34 1.40 1.45 1.50 1.56 1.62 1.69 1.780.50 0.71 0.85 0.98 1.04 1.09 1.14 1.20 1.25 1.31 1.37 1.44 1.530.52 0.62 0.76 0.89 0.95 1.00 1.03 1.11 1.16 1.22 1.28 1.35 1.440.54 0.54 0.68 0.81 0.85 0.92 0.97 1.02 1.08 1.14 1.20 1.27 1.360.56 0.46 0.60 0.73 0.78 0.84 0.89 0.94 1.00 1.05 1.12 1.19 1.280.58 0.39 0.52 0.66 0.71 0.76 0.81 0.87 0.92 0.98 1.04 1.11 1.200.60 0.31 0.45 0.58 0.64 0.96 0.74 0.80 0.85 0.91 0.97 1.04 1.130.62 0.25 0.39 0.52 0.57 0.62 0.67 0.73 0.78 0.84 0.90 0.97 1.060.64 0.18 0.32 0.45 0.51 0.56 0.61 0.67 0.72 0.78 0.84 0.91 1.000.66 0.12 0.26 0.39 0.45 0.49 0.55 0.60 0.66 0.71 0.78 0.85 0.940.68 0.06 0.20 0.33 0.38 0.43 0.49 0.51 0.60 0.65 0.72 0.79 0.880.70 0.14 0.27 0.33 0.38 0.43 0.49 0.54 0.60 0.66 0.73 0.820.72 0.08 0.22 0.27 0.32 0.37 0.43 0.48 0.54 0.60 0.67 0.760.74 0.03 0.16 0.21 0.26 0.32 0.37 0.43 0.48 0.55 0.62 0.710.76 0.11 0.16 0.21 0.26 0.32 0.37 0.43 0.50 0.56 0.650.78 0.05 0.11 0.16 0.21 0.27 0.32 0.38 0.44 0.51 0.600.80 0.05 0.10 0.16 0.21 0.27 0.33 0.39 0.46 0.550.82 0.05 0.10 0.16 0.22 0.27 0.33 0.40 0.490.84 0.05 0.11 0.16 0.22 0.28 0.35 0.440.86 0.05 0.11 0.17 0.23 0.30 0.390.88 0.06 0.11 0.17 0.25 0.330.90 0.06 0.12 0.19 0.28需要说明的是，集中补偿时，用电回路中许多设备是轻载或空载，所以补偿容量应适当加大。

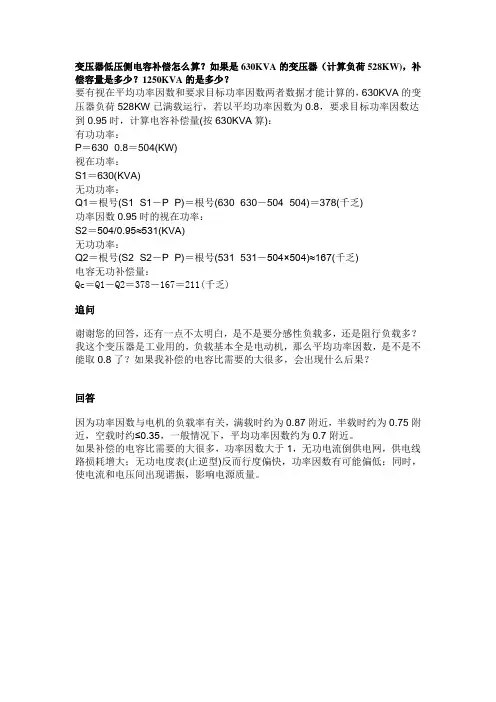

电容补偿怎么算
变压器低压侧电容补偿怎么算？如果是630KVA的变压器（计算负荷528KW)，补偿容量是多少？1250KVA的是多少？
要有视在平均功率因数和要求目标功率因数两者数据才能计算的，630KVA的变压器负荷528KW已满载运行，若以平均功率因数为0.8，要求目标功率因数达到0.95时，计算电容补偿量(按630KVA算)：
有功功率：
P＝630×0.8＝504(KW)
视在功率：
S1＝630(KVA)
无功功率：
Q1＝根号(S1×S1－P×P)＝根号(630×630－504×504)＝378(千乏)
功率因数0.95时的视在功率：
S2＝504/0.95≈531(KVA)
无功功率：
Q2＝根号(S2×S2－P×P)＝根号(531×531－504×504)≈167(千乏)
电容无功补偿量：
Qc＝Q1－Q2＝378－167＝211(千乏)
追问
谢谢您的回答，还有一点不太明白，是不是要分感性负载多，还是阻行负载多？我这个变压器是工业用的，负载基本全是电动机，那么平均功率因数，是不是不能取0.8了？如果我补偿的电容比需要的大很多，会出现什么后果？
回答
因为功率因数与电机的负载率有关，满载时约为0.87附近，半载时约为0.75附近，空载时约≤0.35，一般情况下，平均功率因数约为0.7附近。
如果补偿的电容比需要的大很多，功率因数大于1，无功电流倒供电网，供电线路损耗增大；无功电度表(止逆型)反而行度偏快，功率因数有可能偏低；同时，使电流和电压间出现谐振，影响电源质量。
电容补偿具体算法，举例告诉你
电容补偿具体算法，举例告诉你例：JSL电动机⿏笼转⼦型⽴式三相异步电动机，根据⽹上查得参数JSL-15-280KW电机的效率为90%，功率因数约为0.81，若要在额定状态下，将其功率因数提⾼到0.95，则需要补偿电容器容量为：补偿前：COSφ1=0.81，φ1=0.6266，tgφ1=0.724补偿后：COSφ2=0.95，φ2 =0.3176，tgφ2 =0.329Qc=Pe*(tgφ1-tgφ2) =280*(0.724-0.329)=110.6(Kvar)取整，约需要补偿120Kvar的电容器负荷计算的⽅法有需要系数法，利⽤系数法及⼆项式等⼏种。
本设计采⽤需要系数法确定。
主要计算公式有：有功功率：P30=Pe.kd⽆功功率：Q30=p30. tgφ视在功率：S30=p30/COSφ计算电流：I30=S30/√3UN⼀般来说，配电变压器的⽆功补偿容量约为变压器容量的20%～40%，对200KVA的配电变压器，补偿量约为40Kvar~80Kvar.准确计算⽆功补偿容量⽐较复杂，且负荷多经常变化，计算出来也⽆太⼤意义，⼀般设计⼈员以30%来估算，即选限60Kvar为量⼤补偿容量，也就是安装容量。
电容器补的太少，起不到多⼤作⽤，需要从⽹上吸收⽆功，功率因数会很低，计费的⽆功电能表要“⾛字”，记录正向⽆功；电容器补的太多，要向⽹上送⽆功，⽹上也是不需要的，计费的⽆功电能表也要“⾛字”，记录反向⽆功；供电企业在⽉底计算电费时，是将正向⽆功和反向⽆功加起来算作总的⽆功。
供电企业⼀般将功率因数调整电费的标准定为0.9。
若⽉度平均功率因数在0.9以下，就要罚款，多⽀出电费，若⽉度平均功率因数在0.9以上，就受奖励。
少⽀出电费。
例：你现的⽆功补偿柜⾥的电容器有4块14Kvar的和6块40Kvar的，总补偿容量为：QE=4*14+6*40=56+240=296Kvar，远远⼤于最⼤补偿量80Kvar，全投⼊时⽤不了，反向⽆功会很多，不投⼊时没有⽤途，长期带电⼜多个事故点，故说它匹配不合理。
电容补偿的一些计算
电容补偿的一些计算电容器容量Kvar(千乏)与电容量uF（微法）的换算：无功功率单位为kvar（千乏）。
电功率分为有功功率和无功功率，有功功率就是指电能转化为热能或者机械能等形式被人们使用或消耗的能量，有功功率单位为kw 。
无功功率指电场能和磁场能相互转化的那部分能量，它的存在使电流与电压产生相位偏差，为了区别于有功功率就用了这么个单位。
电网中由于有大功率电机的存在，使得其总体呈感性，所以常常在电网中引入大功率无功补偿器（其实就是大电容），使电网近似于纯阻性，Kvar就常用在这作为无功补偿电容器的容量的单位。
kvar（千乏）和电容器容量的换算公式为（指三相补偿电容器）：Q=√3×U×II＝0.314×C×U/√3C=Q/0.314×U×U上式中Q为补偿容量，单位为Kvar，U为运行电压，单位为KV，I为补偿电流，单位为A，C为电容值，单位为uF。
式中0.314＝2πf/1000。
例如：一补偿电容铭牌如下:型号:BZMJ0.4-10-3 （3三相补偿电容器）。
额定电压:0.4KV额定容量:10Kvar ？额定频率:50Hz额定电容:199uF (指总电容器量，即相当于3个电容器的容量)。
额定电流:14.4A代入上面的公司，计算，结果基本相付合。
补偿电容器：主要用于低压电网提高功率因数，电少线路损耗，改善电能质量电容器Q容量Kvar换算C容值uF公式I＝0.314×C×UC=Q / 0.314×U×UQ容量=单位KvarC容值=单位uF1F=1000000μFI为补偿电流，单位为A，式中0.314＝2πf/1000U电压单位=KV补充C=Q/U式中 C——电容器的电容，单位为法拉（F）Q——电容器所带电荷，单位为库仑（C）U——电容器两级间的电势差，单位为伏特（V）1F=1000000 uf (6个0) =1000000000000 PF（12个0）当给电容器两端施以正弦交流电压时，它发出的无功功率称为无功容量。
电容补偿计算方法完整版
电容补偿计算方法Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】1、感性负载的视在功率S×负载的功率因数COSφ = 需要补偿的无功功率Q：S×COSφ =Q2、相无功率Q‘ = 补偿的三相无功功率Q/33、因为：Q =2πfCU^2 ，所以：1μF电容、额定电压380v时，无功容量是Q=100μF电容、额定电压380v时，无功容量是Q=1000μF电容、额定电压380v时，无功容量是Q=45Kvar4、“多大负荷需要多大电容” ：1）你可以先算出三相的无功功率Q；2）在算出1相的无功功率Q/3；3）在算出1相的电容C；4）然后三角形连接！5、因为：Q =2πfCU^2 ，所以：1μF电容、额定电压10Kv时，无功容量是Q=100μF电容、额定电压10Kv时，无功容量是Q=3140Kvar6、因为：Q =2πfCU^2 ，所以：1μF电容、额定电压220v时，无功容量是Q=100μF电容、额定电压220v时，无功容量是Q=1000μF电容、额定电压220v时，无功容量是Q=提高功率因数节能计算我这里有一个电机，有功功率 kw视在功率 kva无功功率 kvar功率因数cosφ=电压是377V 电流是135A麻烦帮我算一下功率因数提高到所节约的电能，以及需要就地补偿的电容容量，请给出公式和注意事项，感谢！满意答案网友回答2014-05-03有功功率是不变的，功率因数提高到以后，无功功率降低为Q＝P*tgφ＝P*tg(arcosφ)=P*tg=*=需补偿容量为视在功率也减小为P/cosφ＝＝所节约的电能是不好计算的，因为电能是以有功电量计算的，但功率因数提高了，你的力率电费会减少，能少交很多电费。
另外，因为视在功率降低了，线路上的电流也就降低了，线路损耗也能相应降低不少，电压也会有所提高。
电动机无功补偿容量的计算方法有以下两种：1、空载电流法Qc=3(Uc2/Ue2)*Ue*Io*K1。
无功补偿柜电容器容量的计算
无功补偿柜电容器容量的计算方法无功补偿技术工程师：寇工（希拓电气（常州）有限公司）在提及电容柜时，常提到“容量”是多少这个问题。
容量，何为容量？其实主要分为以下三种：①变压器的额定容量（变压器的总共），单位KVA；②无功补偿容量的确定，一般取变压器容量的20~40%，取30%较多；③电容器的额定容量（电容器的功率），单位kvar（千乏）。
那么电容器的功率与低压防爆电容器无功功率补偿的关系是怎么样的？我们可以从以下这个公式看出：Q=2∙π∙f∙C∙U2注：Q表示电容器的功率，单位kvar；f表示系统频率，50Hz/60Hz；C为电容器容量，单位uF (微法)；U表示系统电压，单位kV(千伏)。
我们上面公式可以看出，电容器的功率与施加到变压器两端电压的平方成正比。
其中，电容器有一个重要参数叫额定电压，对应额定电压有其额定功率，我们举例说明。
场景：选择电压为480V，额定功率为30kvar的电容器时：问1：当其用在400V系统中，其输出功率为多少呢?这是常遇到的问题，电容的额定电压一定大于系统的电压，通过上面的公式，我们可以很快算出来：Q400=Q480×(4002/4802)=30×(4002/4802)≈20.8kvar则，当其用在400V系统中，其输出功率为20.8kvar。
问2：为什么要选择额定电压高于系统电压的电容器呢?解答：因为电容器经受过电压危害时将快速损坏，为了保障电容器的运行安全，需要选择额定电压大于系统电压的电容器。
希拓小贴士：以低压电力电容器、高性能电抗器、高可靠投切开关、控制系统为主体，实现低压无功补偿功能。
主要应用于谐波严重场合的无功补偿，在一定程度上有吸收消除谐波的功能。
由以上可知，如果无功补偿支路设计为纯电容器的话，无功补偿支路的输出功率要根据电容器的额定电压和系统电压进行折算。
这也就是我们常说的安装功率(安装容量)和输出功率(输出容量)。
①安装功率常指：电容器的额定功率; ②输出功率常指：电容器在系统电压下的实际输出功率。
补偿的容量的计算方法如下
补偿的容量的计算方法如下：首先需要计算有功。
P=560*0.33=185KW，无功为Q=185*tg（arccos0.33）=528Kvr，补偿后有功不变，设补偿后的功率因数为：0.92，补偿后无功Q=P*tg(arccos0.92)=78Kvar二者相减即为需要补偿的量：528-78=450Kvar，以上是安装变压器的最大负荷计算的，如果你的视在功率没有那么大，那么同等按照S=1.732*U*I得出视在功率，带入上市即可计算。
变压器空载状态下电流很小，S9系列的变压器空载电流约为额定电流的1.6~2%，空载电流可以近似全部等效为无功电流。
如果变压器的容量较小，空载变压器的无功消耗也很小，可以不加补偿，如果变压器容量较大，可以考虑加电容器补偿。
应注意，补偿变压器自身的无功损耗应该在高压侧补偿月平均功率因数为0.3是用电量过少导致的，一般负载的平均功率因数约0.7附近，若从0.7提高到0.9(补偿略高于标准0.85)时，每KW负载需电容补偿量为0.536KVra，需总电容量：160×0.8×0.536≈69(KVra)以每个电容为16KVra，按5个组成一个自动投切电容补偿柜计，价格约6000元附近。
因月用电量过少，变压器无功损耗最低限额约3460度(不用电也是该数)，这部分在低压计量时是以无功电表度数相加后计算的，尽管视在功率因数补偿接近0.9也是不能达标的，若有功月电量越过1.5万度才有可能达标。
用电量过少最好是变压器降容，小于100KVA不考核功率因数。
参考月平均功率因数公式就会明白其中关系的。
我们单位现在用的是315KVA的三项变压器，现在2次侧的每项电流是100A，应时下社会的节能要求，我想把它换成160KVA的，容量是否可以？冗余多少容量？还想问的是我换成160KVA的以后，相比原来的315KVA的，每年能为单位节省多少电量，请给出答案并列出计算依据。
谢谢。
最佳答案以下只是估算：1》315KVA变压器的二次侧电流才100A附近，显然有功变损是以固定(底额)电度额结算的，每月有功变损电量约1380度；而160KVA二次侧电流额定电流约231A，有功变损基本上也是以固定(底额)电度额结算的，每月有功变损电量约705度，每年能节省电量：1380－705×12＝8100(度)2》315KVA变压器无功变损电量约6600度，因用电量过小，月结功率因数应很低，约≤0.5，因不达标的(标准为0.9)要求每月被罚款≥5000元。
并联电容器补偿装置基础知识
并联电容器补偿装置基本知识无功补偿容量计算的基本公式： Q = Ptg φ1——tg φ2=P1cos 11cos 12212---ϕϕ tg φ1、tg φ2——补偿前、后的计算功率因数角的正切值 P ——有功负荷Q ——需要补偿的无功容量 并联电容器组的组成1．组架式并联电容器组：并联电容器、隔离开关接地开关或隔离带接地、放电线圈、串联电抗器、氧化锌避雷器、并联电容器专用熔断器、组架等;2．集合式并联电容器组无容量抽头：并联电容器、隔离开关接地开关或隔离带接地、放电线圈、串联电抗器、氧化锌避雷器、组架等; 并联电容器支路内串接串联电抗器的原因：变电所中只装一组电容器时,一般合闸涌流不大,当母线短路容量不大于80倍电容器组容量时,涌流将不会超过10倍电容器组额定电流;可以不装限制涌流的串联电抗器;由于现在系统中母线的短路容量普遍较大,且变电所内同时装设两组以上的并联电容器组的情况较多,并联电容器组投入运行时,所受到的合闸涌流值较大,因而,并联电容器组需串接串联电抗器;串联电抗器的另一个主要作用是当系统中含有高次谐波时,装设并联电容器装置后,电容器回路的容性阻抗会将原有高次谐波含量放大,使其超过允许值,这时应在电容器回路中串接串联电抗器,以改变电容器回路的阻抗参数,限制谐波的过分放大; 串联电抗器电抗率的选择对于纯粹用于限制涌流的目的,串联电抗器的电抗率可选择为0.1~1%即可;对于用于限制高次谐波放大的串联电抗器;其感抗值的选择应使在可能产生的任何谐波下,均使电容器回路的总电抗为感性而不是容性,从而消除了谐振的可能;电抗器的感抗值按下列计算：XL=K错误!式中XL——串联电抗器的感抗,Ω;XC——补偿电容器的工频容抗, Ω;K——可靠系数,一般取1.2~1.5;对于5次谐波而言,则X L =1.2~1.5×错误!=0.048 ~0.06XC一般定为0.045 ~0.06XC = 4.5 %~ 6 % XC对于3次谐波而言,则X L =12%~13% XC电抗器的端电压和容量的选择电抗器的端电压=电容器的相电压×电抗率每相电抗器的容量=每相电容器容量×电抗率电抗器的额定电压为并联电容器组的额定电压电抗器的种类：油浸铁心式：CKS或CKD, 可用于户内、户外;干式空心电抗器CKGKL,可用于户内、户外;干式铁心电抗器CKGSC,干式产品中体积最小,且三相同体,但目前无35kV级产品,只能用于户内;干式半心电抗器：直径比空心产品小,可用于户内、户外;并联电容器额定电压的选择由于串联电抗器的接入,引起电容器上的基波电压升高,其值为——电容器的额定电压相电压,kV;式中 UC——系统额定相电压, kV;UφA——串联电抗率对于并联电容器组接线方式为星形接线或双星形接线,电容器额定电压如下10kV： 6%串联电抗率,电容器额定相电压11/√3 kV12~13%串联电抗率,电容器额定相电压12/√3 kV35kV： 6%串联电抗率,电容器额定相电压38.5/√3 kV12~13%串联电抗率,电容器额定相电压42/√3 kV上述选择是在系统额定电压分别为10kV和35kV的情况下,如系统额定电压有所上升,则并联电容器的额定电压也相应升高;氧化锌避雷器的选择和使用氧化锌避雷器的接线方式Ⅰ型接线Ⅲ型接线特点：1. Ⅰ型接线方式：优点：比较简单,但对避雷器的特性要求高,当发生一相接地时,要求非接地的两只避雷器能通过三相电容器积蓄的能量;缺点：相间过电压保护水平较高,因为是由两只避雷器对地残压之和决定的;2. Ⅲ型接线避雷器直接并接在电容器极间,保护配合直接,不受其他因数的影响,但这种方式要求避雷器的通流容量比较大;选用原则：10kV：通流容量35kV：通流容量隔离开关、接地开关及隔离带接地开关的选择用途：隔离开关做隔离之用10kV：户内：GN19-10/400, 630,1250户外：GW4-10/400, 630,1250 或GW4-10W/630爬电比距≥2.5cm/kV GW1-10/400尽量少采用35 kV：户内：GN2-35/400, 630,1250户外：GW4-35/630,1250或GW4-35W/630爬电比距≥2.5cm/kV隔离开关做接地之用10kV：户内：GN19-10/400, 630,1250户外：GW4-10/400, 630,1250或GW4-10W/630爬电比距≥2.5cm/kVGW1-10/400,63035 kV：户内：GN2-35/400, 630,1250户外：GW4-35/630,1250或GW4-35W/630爬电比距≥2.5cm/kV隔离开关带接地10kV：户内：GN24-10D/400,630,1250户外：GW4-10D/400,630,1250或GW4-10DW/630爬电比距≥2.5cm/kV35 kV：户外：GW4-35D/630,1250或GW4-35DW/630爬电比距≥2.5cm/kV隔离开关额定电流的选择隔离开关的额定电流=电容器额定相电流×1.5,再适当加一些余度如果用户对动、热稳定电流有要求,则应首先满足动热稳定的要求放电线圈的选择放电线圈的放电容量＞每相电容器容量放电线圈的额定相电压=电容器的额定相电压放电线圈的种类：油浸式：价格较低,但由于用于绝缘的油同空气通过呼吸器相连,使绝缘油会由于呼吸的原因而受潮,同时产品内的绝缘油会对环境造成污染及存在火灾隐患;全封闭式：绝缘油与空气不直接接触,杜绝了绝缘油受潮的可能,但价格较高,同时产品内的绝缘油仍会对环境造成污染及存在火灾隐患;干式：彻底改变了绝缘种类,不会对环境造成污染,也不存在大的火灾隐患,但价格较高;且目前国内35kV级还没有此类产品;并联电容器单台用熔断器熔断器的额定电流=1.5×并联电容器额定电流并联电容器组接线种类单星形接线零序电压开口三角电压保护差动电压保护双星形接线中性点不平衡电流保护带容量抽头的并联电容器补偿装置近几年来,由于以下的原因,对集合式并联电容器提出了新的要求：用户新建变电所, 主变压器负荷小, 而无功补偿容量按满负荷配置, 全部投入时会发生过补偿的现象;周期性负荷变动,如农村电网当高峰及高峰过后需投入的电容器容量便不相同;带容量抽头的集合式并联电容器装置接线图1/2或1/3,2/3容量抽头接线图电抗器前置 1/2容量抽头接线图电抗器前置1/2或1/3,2/3容量抽头接线图电抗器后置 1/2容量抽头接线图电抗器后置电抗器需要抽头的原因：1．组架式高压并联电容器及无功补偿装置特点：构架组成灵活,但占地面积大;2．集合式并联电容器及成套补偿装置2．1 集合式并联电容器的优点：占地面积小,安装维护方便,可靠性高,运行费用省占地面积小：密集型并联电容器的安装占地面积约为组架式成套占地面积1/3~1/4,并且电容器单台容量越大,则占地面积与容量的比值就越小;安装维护方便：由于密封型电容器的台数少,电容器运到现场后,立即就可就位,比组架式成套安装工作量少,成套安装也较为简单,电容器台数少,电容器单元置于油箱内,巡视工作量小,减轻了运行人员的负担;可靠性高：由于对密集型采取了一些行之有效的措施：①采用元件串内熔丝后再并联的方式, 少数元件击穿后由于内熔丝熔断, 电容量变化不大, 电容器仍可继续运行;②适当降低元件工作场强,在绝缘上留有余度;③采用全膜介质,增强箱内外绝缘;从而提高了并联电容器的运行可靠性;自愈式并联电容器的自愈机理：普通金属化膜在介质疵点被击穿时,两极板间即短路放电产生电弧;在电弧高温作用下,击穿点周围的金属化极板补迅速蒸发,在击穿点周围的金属化极板被同时蒸发,在击穿点周围形成一个绝缘区;当绝缘区的半径达到一定尺寸时,电弧熄灭击穿停止,介质绝缘恢复,自愈过程即完成;自愈式并联电容器的特点：优点：体积小,重量轻,具有自愈性能,损耗小,在低压系统已得到广泛运用;缺点：自愈式电容器的金属化层的自愈性是有限的,电容器长期运行介质老化后,若某一点击穿并企图自愈时,因介电强度不够,不能迅速自愈,电弧产生的热量会引起该点邻近层介质发热,介电强度下降,从而发生击穿并企图自愈而又不能自愈;这样就引发邻近多层介质的企图自愈和击穿;击穿使电流增大,自愈使电流减小,结果电流在较长一段时间不会剧烈增加,若使用串联熔丝进行保护,熔丝不一定会熔断,而连续自愈和击穿产生的大量气体却使电容器外壳鼓肚,直到发生外壳爆裂事故;因此金属化自愈式电容器不能象箔式电容器那样使用串联熔丝作为防爆的安全保护,而要使用压力保护或热保护,此种保护方式的响应时间要比熔丝长,因而金属化并联电容器的保护性能不如箔式电容器液体介质为绝缘油的并联电容器;另外由于电容器本身的自愈作用,电容器的容量会随着时间的推移而有所减小,因而,金属化高压并联电容器在高电压领域的使用和推广还需要进一步努力;。
电容补偿柜的电容容量如何计算
电容补偿柜的电容容量如何计算无功功率单位为kvar（千乏）电网中由于有大功率电机的存在，使得其总体呈感性，所以常常在电网中引入大功率无功补偿器（其实就是大电容），使电网近似于纯阻性，Kvar就常用在这作为无功补偿电容器的容量的单位。
kvar（千乏）和电容器容量的换算公式为（指三相补偿电容器）：Q=√3×U×II＝0.314×C×U/√3C=Q/(0.314×U×U)上式中Q为补偿容量，单位为Kvar，U为额定运行电压，单位为KV，I为补偿电流，单位为A，C为电容值，单位为F。
式中0.314＝2πf/1000。
例如：一补偿电容铭牌如下:型号:BZMJ0.4-10-3 （3三相补偿电容器）。
额定电压:0.4KV额定容量:10Kvar额定频率:50Hz额定电容:199uF (指总电容器量，即相当于3个电容器的容量)。
额定电流:14.4A代入上面的公式，计算，结果相符合。
补偿电容器：主要用于低压电网提高功率因数，减少线路损耗，改善电能质量200千瓦变压器无功补偿柜匹配电容多少最合理一般来说,对于电动机类型的功率负荷,补偿量约为40%,对于综合配变,补偿量约为20%. 如果知道未补偿前的功率因数,那么根据公式即可以算出具体的补偿量。
可是我现在有7.5电机12台，5.5的4台，11的2台，500型电焊机15台，由于有用电高峰和低谷，在低谷时动力可下降30%，我现在用无功补偿柜里的电容器有4块14Kvar的，6块40Kvar的。
据说匹配不合理，怎么样才能匹配合理。
另外补偿器的读数在多少时最合适时没有罚款有奖励。
一般来说,配电变压器的无功补偿容量约为变压器容量的20%～40%，对于200KVA的配电变压器,补偿量约为40Kvar～80Kvar。
准确计算无功补偿容量比较复杂，且负荷多经常变化，计算出来也无太大意义。
一般设计人员以30%来估算，即选取60Kvar为最大补偿容量，也就是安装容量。
电容补偿柜的电容容量如何计算
电容补偿柜的电容容量如何计算公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]电容补偿柜的电容容量如何计算电容补偿柜的电容容量如何计算（此文章讲的很透彻，很好的一篇文章）电网中由于有大功率电机的存在，使得其总体呈感性，所以常常在电网中引入大功率无功补偿器（其实就是大电容），使电网近似于纯阻性，Kvar就常用在这作为无功补偿电容器的容量的单位。
补偿电容器：主要用于低压电网提高功率因数，减少线路损耗，改善电能质量电容器容量的换算公式为（指三相补偿电容器）：Q=√3×U×I ; I＝×C×U/√3 ; C=Q/×U×U)上式中Q为补偿容量，单位为(Kvar)，U为额定运行电压，单位为(KV)，I为补偿电流，单位为(A)，C为电容值，单位为(F)。
式中＝2πf/1000。
1. 例如：一补偿电容铭牌如下: 型号: , 3: 三相补偿电容器; 额定电压:; 额定容量:10Kvar ; 额定频率:50Hz ; 额定电容:199uF (指总电容器量，即相当于3个电容器的容量)。
额定电流: 代入上面的公式，计算，结果相符合。
2. 200KVA变压器无功补偿柜匹配电容多少最合理一般来说,对于电动机类型的功率负荷,补偿量约为40%,对于综合配电变压器,补偿量约为20%. 如果知道未补偿前的功率因数,那么根据公式即可以算出具体的补偿量。
3. 例如：有电机12台，的电机4台，11KW的电机2台，500型电焊机15台，由于有用电高峰和低谷，在低谷时动力可下降30%，我现在用无功补偿柜里的电容器有4块14Kvar的，6块40Kvar的。
据说匹配不合理，怎么样才能匹配合理。
另外补偿器的读数在多少时最合适时没有罚款有奖励。
一般来说,配电变压器的无功补偿容量约为变压器容量的20%～40%，对于200KVA的配电变压器,补偿量约为40Kvar～80Kvar。
无功补偿怎么计算
没目标数值怎么计算若以有功负载1KW，功率因数从提高到时，无功补偿电容量：功率因数从提高到时：总功率为1KW，视在功率：S＝P/cosφ＝1/≈(KVA)cosφ1＝sinφ1＝(查函数表得)cosφ2＝sinφ2＝(查函数表得)tanφ＝(查函数表得)Qc＝S(sinφ1－cosφ1×tanφ)＝×－×≈(千乏)电网输出的功率包括两部分;一是有功功率;二是无功功率.直接消耗电能,把电能转变为机械能,热能,化学能或声能,利用这些能作功,这部分功率称为有功功率;不消耗电能;只是把电能转换为另一种形式的能,这种能作为电气设备能够作功的必备条件,并且,这种能是在电网中与电能进行周期性转换,这部分功率称为无功功率,如电磁元件建立磁场占用的电能,电容器建立电场所占的电能.电流在电感元件中作功时,电流超前于电压90℃.而电流在电容元件中作功时,电流滞后电压90℃.在同一电路中,电感电流与电容电流方向相反,互差180℃.如果在电磁元件电路中有比例地安装电容元件,使两者的电流相互抵消,使电流的矢量与电压矢量之间的夹角缩小,从而提高电能作功的能力,这就是无功补偿的道理.计算示例例如：某配电的一台1000KVA/400V的变压器，当前变压器满负荷运行时的功率因数cosφ =，现在需要安装动补装置，要求将功率因数提高到，那么补偿装置的容量值多大在负荷不变的前提下安装动补装置后的增容量为多少若电网传输及负载压降按5%计算，其每小时的节电量为多少补偿前补偿装置容量= [sin〔1/〕－sin〔1/〕]×1000=350〔KVAR〕安装动补装置前的视在电流= 1000/〔×√3〕=1443〔A〕安装动补装置前的有功电流= 1443×=1082〔A〕安装动补装置后视在电流降低=1443-1082/=304 〔A〕安装动补装置后的增容量= 304×√3×=211〔KVA〕增容比= 211/1000×100%=21%每小时的节电量〔304 ×400 ×5% ×√3 ×1 〕 /1000=11 (度) 每小时的节电量(度)。
无功补偿电容器容量计算公式
无功补偿电容器容量计算公式
1、感性负载的视在功率S×负载的功率因数COSφ= 需要补偿的无功功率Q：
S×COSφ=Q
2、相无功率Q‘=? 补偿的三相无功功率Q/3
3、因为：Q =2πfCU^2 ，
所以：
1μF电容、额定电压380v时，无功容量是Q=0.045Kvar
100μF电容、额定电压380v时，无功容量是Q=4.5Kvar?
1000μF电容、额定电压380v时，无功容量是Q=45Kvar 4、“多大负荷需要多大电容”：
1）你可以先算出三相的无功功率Q；
2）在算出1相的无功功率Q/3；
3）在算出1相的电容C；
4）然后三角形连接！
5、因为：Q =2πfCU^2 ，
所以：
1μF电容、额定电压10Kv时，无功容量是Q=31.4Kvar
100μF电容、额定电压10Kv时，无功容量是Q=3140Kvar 6、因为：Q =2πfCU^2 ，所以：
1μF电容、额定电压220v时，无功容量是Q=0.015Kvar
100μF电容、额定电压220v时，无功容量是Q=1.520Kvar
1000μF电容、额定电压220v时，无功容量是Q=15.198Kvar。
电容补偿柜补偿原理及无功补偿计算
电容补偿柜补偿原理及无功补偿计算1电力电容器的补偿原理电容器在原理上相当于产生容性无功电流的发电机。
其无功补偿的原理是把具有容性功率负荷的装置和感性功率负荷并联在同一电容器上,能量在两种负荷间相互转换。
这样,电网中的变压器和输电线路的负荷降低,从而输出有功能力增加。
在输出一定有功功率的情况下,供电系统的损耗降低。
比较起来电容器是减轻变压器、供电系统和工业配电负荷的最简便、最经济的方法。
因此,电容器作为电力系统的无功补偿势在必行。
当前,采用并联电容器作为无功补偿装置已经非常普遍。
2电力电容器补偿的特点优点电力电容器无功补偿装置具有安装方便,安装地点增减方便;有功损耗小(仅为额定容量的 %左右);建设周期短;投资小;无旋转部件,运行维护简便;个别电容器组损坏,不影响整个电容器组运行等优点。
缺点电力电容器无功补偿装置的缺点有:只能进行有级调节,不能进行平滑调节;通风不良,一旦电容器运行温度高于70 ℃时,易发生膨胀爆炸;电压特性不好,对短路稳定性差,切除后有残余电荷;无功补偿精度低,易影响补偿效果;补偿电容器的运行管理困难及电容器安全运行的问题未受到重视等。
3无功补偿方式高压分散补偿高压分散补偿实际就是在单台变压器高压侧安装的,用以改善电源电压质量的无功补偿电容器。
其主要用于城市高压配电中。
高压集中补偿高压集中补偿是指将电容器装于变电站或用户降压变电站6 kV～10 kV高压母线的补偿方式;电容器也可装设于用户总配电室低压母线,适用于负荷较集中、离配电母线较近、补偿容量较大的场所,用户本身又有一定的高压负荷时,可减少对电力系统无功的消耗并起到一定的补偿作用。
其优点是易于实行自动投切,可合理地提高用户的功率因素,利用率高,投资较少,便于维护,调节方便可避免过补,改善电压质量。
但这种补偿方式的补偿经济效益较差。
低压分散补偿低压分散补偿就是根据个别用电设备对无功的需要量将单台或多台低压电容器组分散地安装在用电设备附近,以补偿安装部位前边的所有高低压线路和变压器的无功功率。
无功补偿电容计算方法
1、Q = UU2πfC2、C = Q/2πfUU2、若功率因数为，则：无功功率Q = 3/4P ，相无功功率Qx = 1/4P ；3、相电容Cx = Qx/2πfUU，U = 380V，三相电容△接；4、相电容Cx = Qx/2πfUU，U = 220V，三相电容Y 接；李纯绪：引用加为好友发送留言2008-2-28 9:35:00 告诉你最简单的一个估算办法：１.测量电机的实际运行电流，变化负载估计一个平均电流；２.测量电流与铭牌电流比较，可得电机大概的有功功率，由此可算出有功电流；３.测量电流减去计算的有功电流，所得结果就是要选的电容器的电流。
比如一台７５ＫＷ电机，负载是水泵，测量电流１４０Ａ；铭牌电流１５０Ａ，可得此时电机的有功功率约７０ＫＷ，有功电流约１０６Ａ，１４０－１０６＝３４。
结果是选３４Ａ的电容或选２０KVar左右的电容器。
按此方法选的电容器在欠补偿范围，其余的补偿量由集中补偿完成。
刘志斌：引用加为好友发送留言编辑2008-2-29 11:04:0TO 李纯绪：1、“测量电流１４０Ａ－有功电流约１０６Ａ＝无功电流３４”，正弦交流电是矢量，要按矢量求和的法则运算，你按算术求和的方法算是极其错的！2、异步电机补偿电容的大小，首先要确定补偿的无功电流或无功功率；3、在确定一相的无功电流或无功功率，然后计算电容的大小和接法；曾lingwu：引用加为好友发送留言2008-2-29 11:19:00 不要说得那么深奥,以电机额定电流的30%来选择电容电流就可以了. 一般情况下,只有高压电容我们才用考虑接法,低压的电力电容器都已接好.刘志斌：引用加为好友发送留言编辑2008-2-29 11:29:0 0“以电机额定电流的30%来选择电容电流就可以了.”1、这又是一种估算的方法，和李纯绪的方法不同；2、以电机额定电流的30%来选择补偿电容电流，没有错误可言，是一种经验估算的方法；4、按照这个估算法，额定电流150A，补偿电流应该是150×30% = 45A ；1、如果电机额定运行，功率因数是，那么无功电流是额定电流的倍，即60%；2、额定电流150A，补偿电流无功电流应该是150×60% = 90A1、电机的额定电流Ie，功率因数COSΦ = ，则SinΦ = ；2、此时的有功电流是Ie×COSΦ ；3、此时的无功电流是Ie×SinΦ ；1、电机符合变化不大时，可按符合电流I，以及功率因数COSΦ，查表得Sin Φ ，计算实际无功电流，确定补偿电容；2、电机符合变化大时，可按小符合电流I，以及功率因数COSΦ，查表得Sin Φ ，计算实际无功电流，确定补偿电容；3、也可按空载电流的倍的规定，确定补偿电容；1、补偿电流选大，补偿电容大，会出现过补偿，过补偿会降低线路功率因数；2、过补偿，电容电流会造成电网电压上飘，电压不稳；3、由于电机的无功电流是变化的，为了不出现过补偿的情况，所以补偿电流以最小无功电流计算；4、由于电机电压不变，所以励磁电流不变，即认为无功电流不变；5、电机空载时的电流，90%是励磁电流，即无功电流，所以以空载电流的倍作为无功电流计算补偿电容，是科学的，是最简单的方法；如果知道无功电流Ig，则补偿电容C可按下式计算：1、三相的无功功率Q = √3×U×Ig；2、一相的无功功率Qx = 1/3×Q = 1/√3 ×U×Ig；3、相电容Cx = Qx/2πfUU =（1/√3 ×U×Ig）/2πfUcUc = Ig/2√3πfUc, Uc = 380V，三相电容△接；4、相电容Cx = Qx/2πfUU =（1/√3 ×U×Ig）/2πfUcUc = Ig/2πfUc, ，Uc = 220V，三相电容Y 接；。
补偿电容的计算方法
补偿电容的计算方法
1、检测电机正常负荷时的功率P和功率因数COSφ1。
2、确定你要将功率因数补偿到多少，即COSφ2。
3、计算需要补偿的电容：Q=P（tgφ1-tgφ2）.
注：在投入前可根据电机铭牌数据估算。
如额定状态下电机功率因数COSφ1=0.85，要补偿到功率因数COSφ2=0.93，COSφ1=0.85 =》φ1=35.32 =》 tgφ1=0.6197
COSφ2=0.93 =》φ2=23.96 =》 tgφ2=0.3952
则Q=P（0.6197-0.3952）=0.2245P
就是要按照电机容量的22.45%进行补偿。
相关公式：
无功功率
Q=U2/Xc
其中：Q、U、Xc分别为无功功率、电压、电容器容抗
容抗等于
Xc = 1/（ω×C）= 1/（2×π×f×C）；
Xc--------电容容抗值；欧姆
ω---------角频率
π---------3.14；
f---------频率，对工频是50HZ；
C---------电容值法拉F
无功就地补偿容量可以根据以下经验公式确定：
Q≤ U I
式中：Q——无功补偿容量(kvar)
U——电动机的额定电压(V)
I
——电动机空载电流(A)。
无功补偿电容的计算方法公式
2016-08-16全球电气资源
一.感性负载的视在功率S×负载的功率因数COSφ=需要补偿的无功功率Q：S×COSφ=Q
二.相无功率Q=补偿的三相无功功率Q/3
三.因为：Q =2πfCU^2 , SO:
1μF电容、额定电压380v时，无功容量是Q=0.045Kvar
100μF电容、额定电压380v时，无功容量是Q=4.5Kvar
六.因为:Q =2πfCU^2, SO:
1μF电容、额定电压220v时，无功容量是Q=0.015Kvar
100μF电容、额定电压220v时，无功容量是Q=1.520Kvar
1000μF电容、额定电压220v时，无功容量是Q=15.198Kvar
1000μF电容、额定电压380v时，无功容量是Q=45Kvar
四.“多大负荷需要多大电容” Nhomakorabea1）你可以先算出三相的无功功率Q
2）在算出1相的无功功率Q/3
3）在算出1相的电容C
4）然后三角形连接
五.因为:Q =2πfCU^2 , SO:
1μF电容、额定电压10Kv时，无功容量是Q=31.4Kvar
100μF电容、额定电压10Kv时，无功容量是Q=3140Kvar
补偿容量计算
无功补偿容量计算1. 确定串联电抗器电抗率及电容器额定电压由于自动补偿装置投切较为频繁，为将电容器合闸涌流降低到更低的水平以保证电容器使用寿命，故电抗器的电抗率选择为6％；由于母线电压为6.3kV ，,考虑电抗器对电容器端子电压的抬升作用，电容器额定电压选择为6.9kV 。
2. 电动机补偿容量计算采用“目标功率因数法”计算电动机补偿容量，根据国家标准GB12497-1995《三相异步电动机经济运行》，在该标准中“6.4.1电动机无功功率补偿的计算”给出公式，如下：Q C )(11ϕϕtg tg P -= （1） 该公式可转换为：Q C ])(cos )(cos [1111---⋅=ϕϕtg tg P 式中：Q C ——就地补偿的无功功率，kvar ； P 1——电动机的输入功率，kW ； cos ϕ——电动机补偿前的功率因数； cos ϕ1——电动机补偿后目标功率因数；ηβ⨯=N P P 1 （2）式中：N P ——电动机额定输出功率，kW β——电动机负载率 η——电动机效率 3. 变压器无功损耗计算△Q=Q 0+Q K ×βt 2 （3） 式中：△Q ——变压器无功损耗Q 0——变压器空载无功损耗，Q 0=（I 0%Se ）/100 Q K ——变压器短路无功损耗，Q K =（U K %Se ）/100 βt ——变压器负载系数，βt =（∑P 1）/ cos ϕ×Se 4. 额定容量选择根据补偿容量计算结果采用就近原则选取电容器标准容量规格。
5. 验算补偿装置实际输出容量根据电容器额定容量、电容器额定电压及电抗率验算母线电压为6.3kV 时装置实际输出容量，并根据公式（1）反算补偿后功率因数。
Qc=Q N（U L/U N）2/（1-K）（4）式中：Qc——装置输出容量Q N——电容器额定容量U L——母线电压U N——电容器额定电压K——电抗率6.计算结果第一台机组考虑1144.37kW、1603.07kW、1750.67kW三种工况；第二台、第三台机组考虑1603.07kW、1750.67kW两种工况；第四台机组考虑1750.67kW工况；当一台机组运行在1144.37kW时，低压负荷204kW，功率因数0.95；在其他工况下低压负荷1039kW，功率因数0.95.低压变压器6.3/0.4kV，1250kVA，阻抗电压6%，空载电流0.6%。
补偿的容量的计算方法如下
补偿的容量的计算方法如下：首先需要计算有功。
P=560*0.33=185KW，无功为Q=185*tg（arccos0.33）=528Kvr，补偿后有功不变，设补偿后的功率因数为：0.92，补偿后无功Q=P*tg(arccos0.92)=78Kvar二者相减即为需要补偿的量：528-78=450Kvar，以上是安装变压器的最大负荷计算的，如果你的视在功率没有那么大，那么同等按照S=1.732*U*I得出视在功率，带入上市即可计算。
变压器空载状态下电流很小，S9系列的变压器空载电流约为额定电流的1.6~2%，空载电流可以近似全部等效为无功电流。
如果变压器的容量较小，空载变压器的无功消耗也很小，可以不加补偿，如果变压器容量较大，可以考虑加电容器补偿。
应注意，补偿变压器自身的无功损耗应该在高压侧补偿月平均功率因数为0.3是用电量过少导致的，一般负载的平均功率因数约0.7附近，若从0.7提高到0.9(补偿略高于标准0.85)时，每KW负载需电容补偿量为0.536KVra，需总电容量：160×0.8×0.536≈69(KVra)以每个电容为16KVra，按5个组成一个自动投切电容补偿柜计，价格约6000元附近。
因月用电量过少，变压器无功损耗最低限额约3460度(不用电也是该数)，这部分在低压计量时是以无功电表度数相加后计算的，尽管视在功率因数补偿接近0.9也是不能达标的，若有功月电量越过1.5万度才有可能达标。
用电量过少最好是变压器降容，小于100KVA不考核功率因数。
参考月平均功率因数公式就会明白其中关系的。
我们单位现在用的是315KVA的三项变压器，现在2次侧的每项电流是100A，应时下社会的节能要求，我想把它换成160KVA的，容量是否可以？冗余多少容量？还想问的是我换成160KVA的以后，相比原来的315KVA的，每年能为单位节省多少电量，请给出答案并列出计算依据。
谢谢。
最佳答案以下只是估算：1》315KVA变压器的二次侧电流才100A附近，显然有功变损是以固定(底额)电度额结算的，每月有功变损电量约1380度；而160KVA二次侧电流额定电流约231A，有功变损基本上也是以固定(底额)电度额结算的，每月有功变损电量约705度，每年能节省电量：1380－705×12＝8100(度)2》315KVA变压器无功变损电量约6600度，因用电量过小，月结功率因数应很低，约≤0.5，因不达标的(标准为0.9)要求每月被罚款≥5000元。
电容无功功率计算公式
电容无功功率计算公式
电容器的无功功率可以使用以下公式进行计算：
Q = V^2 Xc.
其中，Q代表电容器的无功功率，V代表电压，Xc代表电容器的电抗。
这个公式可以用来计算电容器消耗的无功功率。
另外，无功功率也可以用以下公式进行计算：
Q = I^2 Xc.
其中，I代表电流，Xc代表电容器的电抗。
这个公式同样可以用来计算电容器的无功功率。
在实际应用中，这些公式可以帮助工程师和电气专业人士计算电容器的无功功率，从而更好地设计和管理电力系统。
需要注意的是，这些公式假定电路是理想的，实际情况可能会受到电路的复杂性和其他因素的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电容无功补偿容量的计算
1：集中补偿电容容量的计算
已知负荷功率为P（单位为kW），补偿前的功率因数为COSΦ1，需提高功率因数到COSΦ2，所需电容器的容量Q（单位为kvar），可按的计算公式：
每kW有功功率所需补偿容量见下表：
kvar/kW
Cosφ2
Cosφ1
0.80 0.82 0.84 0.86 0.88 0.90 0.92 0.94 0.96 0.98 1.0 0.44 1.288 1.342 1.393 1.445 1.499 1.553 1.612 1.675 1.749 1.836 2.039 0.46 1.180 1.234 1.285 1.377 1.394 1.445 1.504 1.567 1.641 1.728 1.931 0.48 1.076 1.130 1.181 1.233 1.287 1.341 1.400 1.463 1.537 1.642 1.827 0.50 0.981 1.035 1.086 1.138 1.192 1.246 1.305 1.368 1.442 1.529 1.732 0.52 0.890 0.944 0.995 1.047 1.101 1.155 1.214 1.277 1.351 1.438 1.641 0.54 0.808 0.862 0.913 0.965 1.019 1.073 1.132 1.195 1.269 1.356 1.559 0.56 0.728 0.782 0.833 0.885 0.939 0.993 1.052 1.115 1.189 1.276 1.497 0.58 0.655 0.709 0.760 0.812 0.866 0.920 0.979 1.042 1.116 1.203 1.406 0.60 0.583 0.637 0.688 0.740 0.794 0.840 0.907 0.970 1.044 1.131 1.334 0.62 0.515 0.569 0.620 0.672 0.726 0.780 0.839 0.902 0.976 1.063 1.266 0.64 0.456 0.504 0.555 0.607 0.661 0.715 0.774 0.837 0.911 0.998 1.201 0.66 0.388 0.442 0.493 0.545 0.599 0.653 0.712 0.775 0.849 0.936 1.139 0.68 0.327 0.381 0.432 0.484 0.538 0.592 0.651 0.714 0.788 0.875 1.078 0.70 0.270 0.324 0.375 0.427 0.481 0.535 0.594 0.657 0.731 0.818 1.021 0.72 0.212 0.266 0.317 0.369 0.423 0.479 0.536 0.599 0.673 0.760 0.963 0.74 0.157 0.211 0.262 0.314 0.368 0.422 0.481 0.544 0.618 0.705 0.906 0.76 0.103 0.157 0.208 0.260 0.314 0.368 0.427 0.490 0.564 0.651 0.854 0.78 0.052 0.106 0.157 0.209 0.263 0.317 0.376 0.439 0.513 0.600 0.803 0.80 —0.05 0.10 0.16 0.21 0.27 0.33 0.39 0.46 0.55 0.75 0.82 ——0.05 0.10 0.16 0.22 0.27 0.34 0.41 0.49 0.70 0.84 ———0.06 0.11 0.16 0.22 0.29 0.35 0.44 0.65 0.86 ————0.06 0.11 0.17 0.23 0.30 0.39 0.59 0.88 —————0.06 0.11 0.18 0.25 0.34 0.54 0.90 ——————0.06 0.12 0.19 0.28 0.48
2：单台电动机补偿的容量计算
为了防止电动机从电源断开瞬间，在惯性作用而尚未停止时，补偿电容对电动机放电而造成绕组绝缘击穿。
因此对单台电动机的补偿要求选用的电容器容量不宜过大。
因感应电动机空载时的功率因数是最低的，这时即使补偿到最高，其功率因数也是随着负载增加而下降，不可能出现超前现象。
所以对于单台电动机的补偿都将电动机空载时的功率因数提高到1。
这时补偿电容器的容量Q C（kvar）为：
其中，U：电动机额定电压，单位kV；
I0：电动机空载电流，单位A。
单台电动机的补偿容量也可以从下表中查得。
电动机容量（kW）
电动机转速（r/min）
3000 1500 1000 750 600 500
补偿容量（kvar）
7.5 2.5 3.0 3.5 4.5 5.0 7.0 10 3.5 3.0 4.5 6.5 7.5 9.0 14 5.0 4.0 6.0 7.5 8.5 11.5 17 6.0 5.0 6.5 8.5 10.0 14.5 22 7.0 7.0 8.5 10.0 12.5 15.5 30 8.5 8.5 10.0 12.5 15.0 18.5 40 11.0 11.0 12.5 15.0 18.0 23.0 45 13.0 13.0 15.0 18.0 22.0 26.0 55 17.0 17.0 18.0 22.0 27.5 33.0 75 21.5 22.0 25.0 29.0 33.0 38.0 100 25.0 26.0 29.0 33.0 40.0 45.0 115 32.5 32.5 33.0 36.0 45.0 52.5 145 40.0 40.0 42.5 45.0 55.0 65。
