6城市道路立交
立体交叉的其他设计
收费站和收费广场 境观设计要点
互通式立交境观设计的目的是使立交造型美 观、视认性好，起到引导司机视线、保证行 车安全以及可观赏性的作用。
辅助设计要点
立交范围的排水设计 立交范围的照明设计 交通标志和标线
收费站
收费道路上立交的布置
一座立交以设一座收费站为宜。 在连接线上设收费站，连接线可设在任一
城市道路立体交叉设计
概述 立体交叉的布置规划 立体交叉的形式选择 立体交叉主要组成部分的设计 立体交叉的其他设计
概述
立交---指两条道路（道路与道路、道路 与铁路、道路与其它通道）在不同高度 上相互交叉的连接方式。
立交是城市快速路必不可少的组成部分。
建造立交的必要性及方案优化 立交的基本组成 立交的分类
投资情况，主管及有关部门的意见，设计、施工单 位技术条件等。
立交形式选择的步骤
确定立交的基本形式
首先选择立交的总体布局
如上跨或下穿式，完全互通或交织、部分互通，二、三 或四层，机动车、非机动车分行或混行，是否为收费道 路，是否考虑行人交通等等。
立交几何形状及结构的选择
在基本形式确定的基础上，通过仔细研究，对立 交的总体结构进行安排和匝道布置。
一般要求：
桥下净空要求：5.0、4.5、2.7、2.2、通航、泻洪。 桥面净空要求： 桥型结构应结合地形、材料供应、施工、使用经
济等条件综合考虑。 跨线土连续板、空心板、肋式板、连续梁桥 预应力钢筋混凝土连续板、简支梁桥 斜腿式预应力钢筋混凝土桥
建造立交的必要性及方案优化
必要性：政治、工程（技术、经济）。
方案优化：
综合评定法
对建立的评价指标体系，借助运筹学的层次分析法或模 糊数学的方法或二者的结合使用，通过各影响因素权重 的计算和综合分析比较，以寻求整体最优或较优的立交 方案，作为决策的依据。

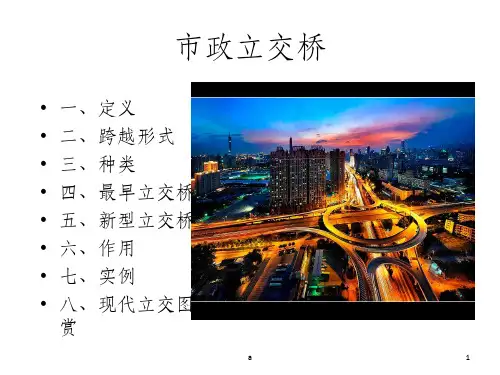

城市立交桥简介
第五层是连通东西外环的克拉
玛依路高架。
八、现代立交图赏
广州天河立交夜景
广州天河立交夜景
广州天河立交夜景
北京建国门立交桥位于北京东长安街在与东
二环路交叉处，是我国第一座机动车与非机动车
完全分行的三层互通式立交桥。
北京西直门立交桥
北京西直门立交夜景
道行驶。左转弯车辆必须直行通过立交
桥，然后转进入匝道再右转270度。 • ②环型立交桥通行方法：
交桥，包括菱形互通式立交 桥、不完全的苜蓿叶型互通 式立交桥。完全的苜蓿叶型 互通式立交桥和定向型互通 式立交桥。
•
通过环型立交桥时，除下层路线的直
行车辆可以按照原方向行驶以外，其他 车辆都必须开上环道，绕行选择去向。
• 2、现代 • 1928年，美国首先在 新泽西州的两条道路交叉 处修建了第一条苜蓿叶形 公路交叉。1930年，芝加 哥建起了一座立体交叉桥。 1931年至1935年，瑞典陆 续在一些城市修建起立体 交叉桥。
五、新型立交桥
新型立交桥项目和传
统的蝶式立交桥对比， 以不占地的专利新型”四
层面立交桥“为例，这种
三、种类
1、单纯式 • 单纯式立交桥是立
交桥中最简单的一种。 这种立交桥主要用于高 架道路与一般道路的立 体交叉，铁路与一般道 路的立体交叉，其通行 方法极其简单，各自在 自己的道路上行驶。
2、简易式
简易式立交桥主要是
设置在城内交通要道上。 主要形式有十字型立体交
叉、Y型立体交叉和T型立
体交叉。其通行方法为： 干线上的主交通流走上跨 道或下穿道，左右转弯的 车辆仍在平面交叉改变运 动方向。
2、克拉玛依路高架桥—— 一座横跨河滩路的五层立交桥，
距离地面最高处达到34米，4
立交桥
菊 华 立 交 桥
金马立交
彩云北路
东郊路
石虎关立交 菊华立交是一个五层立交，是东二环上层数最多的立交，东连彩云北路、西通东郊路、 北邻金马立交、南接石虎关立交。菊华立交是连接昆明主城与呈贡新城最便捷的通道， 其立交利用原桥的部分匝道，又新建了主线高架与各条道路互通的匝道，目前成为东 二环上转向比较完备的立交
立交直行和右转弯 行驶 表示车辆在立交桥 处可以直行和按图 示路线右转弯行驶。
表示一切车辆向左或 向右单向行驶。此标 志设在单行路的路口 和入口处的适当位置。
表示一切车辆单向行驶 。此标志设在单行路的 路口和入口处的适当位置。
限制宽度 装载宽度不得超过 ３米。
限制高度 装载高度不得超过 ３．５米。
小组成：
李寿芳（组长） 林小静 李文君 张琦敏 杜明倩 赵 惠 曹雪梅 冯小晓 李宇骋 造价101班 第六组
1.立交桥的定义及其作用 2.立交桥的分类 3.立交桥的路线 4.关于立交桥的图标识别 5.事故的原因及其规避措施
一、定义及作用
定义：立交桥全称“立体交叉桥”，词典释义为：
在城市重要交通交汇点建立的上下分层、多方向 行驶、互不相扰的现代化陆地桥。 作用： 立交桥的作用主要是为了解决交通堵塞 问题而修建的。一般在交叉路口上建立立交桥， 不同方向的车流就可以在不同高度的马路上互相 穿插跨越，互不干扰，更不会发生迎面相控的事 故。 如果用红绿灯管理交叉路口，则要等一个方向 的车辆通过后，再通另一方向，这样车流量很少， 所以堵车就会成为必然。立交桥有效地解决了这 个问题。 立交桥的组成：跨线桥、匝道、跨线桥引道和桥 下坡道。
（二）、避免立交桥事故发生的措施
立交桥的设计规范合理符合国家标准规范
和法律制度，设置立体交叉的各种交通标 志和安全设施 施工过程中，要保证立交桥质量，避免质 量问题，增强管理措施，并且保证施工安 全 提高驾驶员素质与驾驶水平，尽量避免各 种违章驾车行为，增强交通安全意识 政府方面，加强法律监督力度，规范交通 标识和各种交通规则
立交桥
立交桥印象
————6至8岁
课型：想象创作 课时：3小时 授课人：
• 在我们的城市里穿行 着各种各样的车辆
• 如果汽车越来越多我 们的城市会变得拥挤
我们可以让车行驶在桥 上吗？
什么桥？
• 关于立交桥
• 上下分层、多方向行驶、互不相扰的现代 化陆地桥。
壮观的立交桥
• 你们能说一说立交桥给你什么 样的印象呢？
怎么画?
*运用曲线直线的穿插对比进行构图，利用线 的穿插完成盘绕的立交桥。
*再添加汽车、高楼、等环境。
想一想怎样用色彩对比表现出具有装饰感的 城市风景
作画要求
• 1.利用点线面的穿插利用遮挡把立交桥表现 出来，盘绕的桥可以只画出局部。
• 2.楼房可以用简化、变形、夸张的方法表现 只要表现出自己的感受即可。
教学目标
• 知识目标：了解交通立交桥在我们生活中 起着怎样的作用。
• 能力目标：让孩子在了解立交桥的同时能 够以自己的理解与想象表现出立交桥纵横 交错的美丽画面。 情感目标：观察生活，热爱生活。
教学重点
• 重点：用线的穿插，凭印象画出立交桥的 穿插、遮挡、环境的创造能力，。
• 难点：运用色彩对房与立交桥的遮挡关系。 • 4.运用色彩对比强烈，可以不考虑真实的色
彩关系但是颜色要统一和谐。
教学过程
学生作品
小结
• 立交桥的穿插比较好，颜色的冲击力较强， 孩子们都很专注于自己的桥，就像一个个 的建筑大师在为我们的城市构建的更美好 呢！
立交桥
立交桥从地面算起是2， 5米和5米的两个净高， 也就是说,世界上任何形 式的立交桥都不可能再 低于这个高度了（指从 地面算起）。
六、作用
交通分流
七、实例
1、彩虹快速
路互通立交——堪 称华东视，可以 看到立交桥四通八 达、层层交叠，好 似蝴蝶展翅，巍然 地横跨在时代大道 之上 。
2、地道桥
从地下穿越既有线路。 由桥洞、引道和附属结构 组成，修建时，需拆迁地 下管线，附属工程量大， 远不如修建跨线桥经济， 且设计时应注意净空、通 风、照明、排水和防冰 （严寒地带）等要求。
三、种类
1、单纯式 • 单纯式立交桥是立
交桥中最简单的一种。 这种立交桥主要用于高 架道路与一般道路的立 体交叉，铁路与一般道
同之处在于，根据地势，可以把 直行车辆、左转弯车辆、右转弯 车辆的通过可以在交叉范围外单 独建匝道实现，或者通过别的立 交桥实现。这样的好处在于其形 式灵活，可以与别的立交桥在功 能上互补，体积不大，最适宜在
现有地铁等别的建筑物的城市建
造，能解决交通拥堵，是立交桥 的发展趋势。
四、最早立交桥
• 1、古代 • 八字桥在浙江绍兴市内。是绍兴现存石桥中最古老的一座梁式 石桥，有南宋宝祐四年题记。桥面布置很有特色，桥东端紧沿河 道由南北两个方向落坡，桥西端又从西南两个方面落坡，西端南 面的坡道下还建有一小孔，跨越小河。虽经历了700多个严冬寒暑， 多次重修，仍然保持当年古朴的面貌。八字桥这样在结构上能够 解决这样比较复杂的交通问题，更为难得，在中国桥梁史上具有 重要位置，是研究中国桥梁史的重要实物例证。
2、克拉玛依路高架桥—— 一座横跨河滩路的五层立交桥，
距离地面最高处达到34米，4
个方向有8条定向匝道，每个 方向既可左转也可右转。跨河
六、作用
交通分流
七、实例
1、彩虹快速
路互通立交——堪 称华东视，可以 看到立交桥四通八 达、层层交叠，好 似蝴蝶展翅，巍然 地横跨在时代大道 之上 。
2、地道桥
从地下穿越既有线路。 由桥洞、引道和附属结构 组成，修建时，需拆迁地 下管线，附属工程量大， 远不如修建跨线桥经济， 且设计时应注意净空、通 风、照明、排水和防冰 （严寒地带）等要求。
三、种类
1、单纯式 • 单纯式立交桥是立
交桥中最简单的一种。 这种立交桥主要用于高 架道路与一般道路的立 体交叉，铁路与一般道
同之处在于，根据地势，可以把 直行车辆、左转弯车辆、右转弯 车辆的通过可以在交叉范围外单 独建匝道实现，或者通过别的立 交桥实现。这样的好处在于其形 式灵活，可以与别的立交桥在功 能上互补，体积不大，最适宜在
现有地铁等别的建筑物的城市建
造，能解决交通拥堵，是立交桥 的发展趋势。
四、最早立交桥
• 1、古代 • 八字桥在浙江绍兴市内。是绍兴现存石桥中最古老的一座梁式 石桥，有南宋宝祐四年题记。桥面布置很有特色，桥东端紧沿河 道由南北两个方向落坡，桥西端又从西南两个方面落坡，西端南 面的坡道下还建有一小孔，跨越小河。虽经历了700多个严冬寒暑， 多次重修，仍然保持当年古朴的面貌。八字桥这样在结构上能够 解决这样比较复杂的交通问题，更为难得，在中国桥梁史上具有 重要位置，是研究中国桥梁史的重要实物例证。
2、克拉玛依路高架桥—— 一座横跨河滩路的五层立交桥，
距离地面最高处达到34米，4
个方向有8条定向匝道，每个 方向既可左转也可右转。跨河
城市立交桥简介
a
11
六、作用
交通分流
a
12
七、实例
• 1、彩虹快速 路互通立交——堪 称华东地区城市中 最高的互通立交， 从高空俯视，可以 看到立交桥四通八 达、层层交叠，好 似蝴蝶展翅，巍然 地横跨在时代大道 之上 。
a
13
• 2、克拉玛依路高架桥—
—一座横跨河滩路的五层立
交桥，距离地面最高处达到
34米，4个方向有8条定向匝
• 3．多枝交叉的互通式立交桥。 • 互通式立交桥的通行方法： • ①苜蓿叶型立交桥通行方法： • 通过苜蓿叶型立交桥时，直行车辆按 照原方向行驶，右转弯车辆通过右侧匝 道行驶。左转弯车辆必须直行通过立交 桥，然后转进入匝道再右转270度。 • ②环型立交桥通行方法： • 通过环型立交桥时，除下层路线的直 行车辆可以按照原方向行驶以外，其他 车辆都必须开上环道，绕行选择去向。
a
7
4、灵活式
• 灵活式立交桥和前面几种
不同之处在于，根据地势，可
以把直行车辆、左转弯车辆、
右转弯车辆的通过可以在交叉
范围外单独建匝道实现，或者
通过别的立交桥实现。这样的
好处在于其形式灵活，可以与
别的立交桥在功能上互补，体
积不大，最适宜在现有地铁等
别的建筑物的城市建造，能解
a
8
四、最早立交桥
• 1、古代 • 八字桥在浙江绍兴市内。是绍兴现存石桥中最古老的一座梁式石 桥，有南宋宝祐四年题记。桥面布置很有特色，桥东端紧沿河道由南 北两个方向落坡，桥西端又从西南两个方面落坡，西端南面的坡道下 还建有一小孔，跨越小河。虽经历了700多个严冬寒暑，多次重修， 仍然保持当年古朴的面貌。八字桥这样在结构上能够解决这样比较复 杂的交通问题，更为难得，在中国桥梁史上具有重要位置，是研究中 国桥梁史的重要实物例证。
城市桥梁
图 12-2 连续梁曲线桥的组成形式 曲线梁桥的曲线形状，最常采用者是圆曲线，但也常有可能采用缓和曲线，或者由两种不同曲线的组合。 在城市立交桥中的曲线梁，可以采用钢﹑钢筋混凝土﹑预应力混凝土和结合梁等多种形式。近年来在我国 城市桥梁施工中，为缩短工期，也在有些立交桥桥中采用钢结构的曲线梁。 根据跨径的大小和工程情况， 曲线梁桥的可以采用弯板﹑弯 T 梁﹑弯 I 梁和弯箱梁等横截面。 为了使各 根主梁受力更为合理，为了在构造上设置单向超高横坡的要求，也有采用增大外侧主梁断面高度的布置方案。 曲线梁桥的结构体系最常采用者当为连续弯梁桥，但在中小跨径时，也有采用简支弯梁桥的实例。为了降 低弯梁桥的跨间弯矩，常可在跨间增设“独柱墩” ，但其抗扭跨径并未缩减，因为在一般情况下， “独柱墩”的 抗扭性能较差，不可能对抗扭起到明显的抗扭效果，在特定情况下，也可采用预应力混凝土曲线 T 构方案或其 他体系，但目前在国内还很少见。 曲线梁桥可以预制拼装，也可整体现场浇筑。预应力混凝土桥梁中的悬拼法，悬浇法和顶推法等同样地在 弯梁桥结构中得到采用。但是，由于弯梁桥中各根构件尺寸的不一致性较大，且弯 梁桥的配筋也较复杂，故 我国目前还是以采用现浇混凝土的方法施工者居多数。
图 11-3 子叶式立体交叉 图 11-4 Y 形定向形立交 定向形立交的优点是对转弯车辆能提供直接﹑无阻的定向运行，行车速度高，通行能力大；转弯行驶路径 短捷， 运行流畅， 方向明确； 正线外侧不需要占用过多土地。 但该种立交正线双线车道之间必须要有足够距离， 以满足匝道纵向断面布置的要求；需要的跨线结构物较多，占地较大，造价较高。 半定向 Y 形立交是对定向立交的改进，将定向左转匝道改为半定向匝道，即左转弯车辆由行车道的右侧分 离或汇入正线，这样就避免了正线单向有两条以上车道时，定向立交中的左转弯车辆要由左侧快车道分离或由 左侧快车道汇入的困难，由此带来的问题是匝道更长，需要的跨线结构物更多，占地较大，造价较高。 以上介绍的是三路交叉的完全互通立交的基本形式，在此基础上还可以有许多变化形，同时在某些地方可 以设置部分互通式立体交叉（如匝道部分形成平面交叉等） ，如图 11-6 所示；也可以修成交织形立体交叉。 一般在用地允许的情况下，尽量不用平交型立体交叉结构， 可考虑交织型立体交叉形式，因为后一种形式对行车的相互影响比前一种小，5 部分苜蓿形立交示意图 （三） 交织型的四路立交 通过环形立体式或匝道交织或者次要道路交织形成四路立交结构。图 11-16 所示为部分四路交织型立体交 叉的结构形式。
