中间继电器接线图及工作原理
中间继电器自锁线路接法

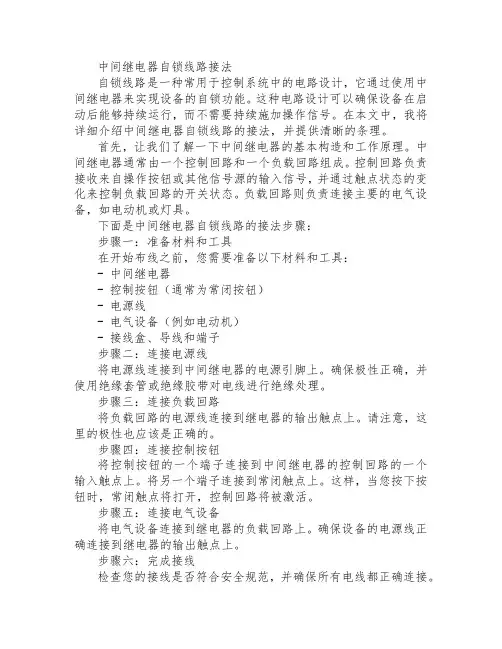

中间继电器自锁线路接法自锁线路是一种常用于控制系统中的电路设计，它通过使用中间继电器来实现设备的自锁功能。
这种电路设计可以确保设备在启动后能够持续运行，而不需要持续施加操作信号。
在本文中，我将详细介绍中间继电器自锁线路的接法，并提供清晰的条理。
首先，让我们了解一下中间继电器的基本构造和工作原理。
中间继电器通常由一个控制回路和一个负载回路组成。
控制回路负责接收来自操作按钮或其他信号源的输入信号，并通过触点状态的变化来控制负载回路的开关状态。
负载回路则负责连接主要的电气设备，如电动机或灯具。
下面是中间继电器自锁线路的接法步骤：步骤一：准备材料和工具在开始布线之前，您需要准备以下材料和工具：- 中间继电器- 控制按钮（通常为常闭按钮）- 电源线- 电气设备（例如电动机）- 接线盒、导线和端子步骤二：连接电源线将电源线连接到中间继电器的电源引脚上。
确保极性正确，并使用绝缘套管或绝缘胶带对电线进行绝缘处理。
步骤三：连接负载回路将负载回路的电源线连接到继电器的输出触点上。
请注意，这里的极性也应该是正确的。
步骤四：连接控制按钮将控制按钮的一个端子连接到中间继电器的控制回路的一个输入触点上。
将另一个端子连接到常闭触点上。
这样，当您按下按钮时，常闭触点将打开，控制回路将被激活。
步骤五：连接电气设备将电气设备连接到继电器的负载回路上。
确保设备的电源线正确连接到继电器的输出触点上。
步骤六：完成接线检查您的接线是否符合安全规范，并确保所有电线都正确连接。
最好使用接线盒、导线和端子来整理和保护电线。
通过以上步骤，您已经成功地完成了中间继电器自锁线路的接法。
现在，让我们总结一下：1. 准备好所需材料和工具。
2. 连接电源线到继电器的电源引脚。
3. 将负载回路的电源线连接到继电器的输出触点上。
4. 将控制按钮的一个端子连接到继电器的控制回路的一个输入触点上。
5. 将另一个端子连接到常闭触点上。
6. 连接电气设备到继电器的负载回路上。
JZS-127延时中间继电器说明书_接线图_工作原理.
JZS-127延时中间继电器产品说明:
产品型号:JZS-127;
触点形式:4常开;
额定电压:24V 48V 110V 200V ;
安装方式:固定式安装;
可选用RZE 或RZF 系列导轨安装延时继电器。
JZS-100系列延时中间继电器
1 用途
JZS-127延时中间继电器作为辅助继电器,用于直流操作的保护回路中,以增加主保护继电器的触点数量和触点容量。
JZS-115,JZS-117型为延时动作继电器;
JZS-127,JZS-136型为延时电压动作和电流保持继电器;
JZS-145型为延时返回继电器。
2 原理及结构
本继电器由电子元件、CMOS 集成数字电路组成作延时元件,及小型大功率继电器组成。
JZS-100系列继电器采用固定安装壳体;其外形及开孔尺寸附图。
3 主要技术数据
表1
表2
表3
4 内部接线图
卓群电力科技有限公司5 外形及安装开孔尺寸图。
中间继电器接线方法
中间继电器接线方法
中间继电器接线方法如下：
1. 首先，确定中间继电器的输入端和输出端。
通常，中间继电器具有一个控制端和一个或多个输出端。
2. 将控制信号接入中间继电器的控制端。
这可以通过将控制信号的正极连接到继电器的触点，将控制信号的负极连接到继电器的公共端来完成。
3. 将需要控制的设备或电路的输入信号接入中间继电器的输出端。
这意味着将这些信号的正极连接到继电器的触点，将信号的负极连接到继电器的公共端。
4. 确保使用正确的电缆或导线连接所有的继电器端点。
这样可以确保信号传输的稳定和可靠。
5. 测试继电器连接的有效性。
这可以通过使用适当的测试设备或直接观察连接设备或电路的运行情况来完成。
请确保遵循相关安全操作规程，并根据具体的继电器型号和规格遵循制造商的安装指南。
ZJ6 型中间继电器

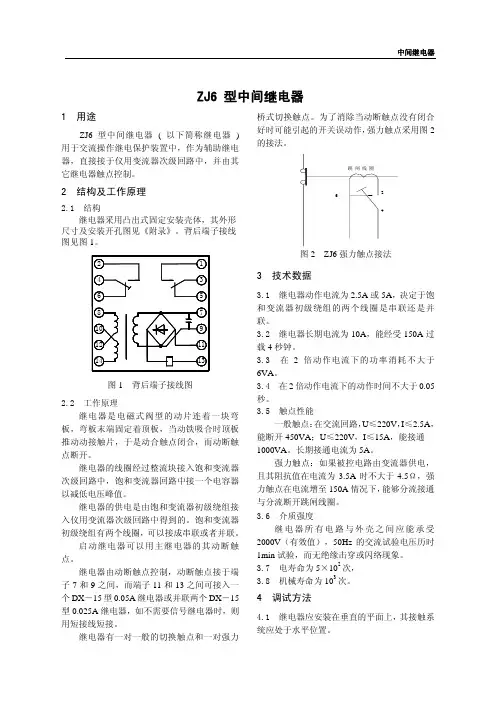

中间继电器ZJ6 型中间继电器1 用途ZJ6型中间继电器 ( 以下简称继电器 ) 用于交流操作继电保护装置中，作为辅助继电器，直接接于仪用变流器次级回路中，并由其它继电器触点控制。
2 结构及工作原理2.1 结构继电器采用凸出式固定安装壳体，其外形尺寸及安装开孔图见《附录》。
背后端子接线图见图1。
图1 背后端子接线图2.2 工作原理继电器是电磁式阀型的动片连着一块弯板，弯板末端固定着顶板，当动铁吸合时顶板推动动接触片，于是动合触点闭合，而动断触点断开。
继电器的线圈经过整流块接入饱和变流器次级回路中，饱和变流器回路中接一个电容器以减低电压峰值。
继电器的供电是由饱和变流器初级绕组接入仪用变流器次级回路中得到的。
饱和变流器初级绕组有两个线圈，可以接成串联或者并联。
启动继电器可以用主继电器的其动断触点。
继电器由动断触点控制，动断触点接于端子7和9之间，而端子11和13之间可接入一个DX ―15型0.05A 继电器或并联两个DX ―15型0.025A 继电器，如不需要信号继电器时，则用短接线短接。
继电器有一对一般的切换触点和一对强力桥式切换触点。
为了消除当动断触点没有闭合好时可能引起的开关误动作，强力触点采用图2的接法。
图2 ZJ6强力触点接法3 技术数据3.1 继电器动作电流为2.5A 或5A ，决定于饱和变流器初级绕组的两个线圈是串联还是并联。
3.2 继电器长期电流为10A ，能经受150A 过载4秒钟。
3.3 在2倍动作电流下的功率消耗不大于6VA 。
3.4 在2倍动作电流下的动作时间不大于0.05秒。
3.5 触点性能一般触点：在交流回路，U ≤220V ，I ≤2.5A ，能断开450VA ；U ≤220V ，I ≤15A ，能接通1000VA 。
长期接通电流为5A 。
强力触点：如果被控电路由变流器供电，且其阻抗值在电流为3.5A 时不大于4.5Ω，强力触点在电流增至150A 情况下，能够分流接通与分流断开跳闸线圈。
中间继电器接线图及工作原理
中间继电器接线图及工作原理Document serial number【LGGKGB-LGG98YT-LGGT8CB-LGUT-中间继电器接线图及工作原理中间继电器(intermediate relay)：用于继电保护与自动控制系统中，以增加触点的数量及容量。
它用于在控制电路中传递中间信号。
中间继电器的结构和原理与交流接触器基本相同，与接触器的主要区别在于：接触器的主触头可以通过大电流，而中间继电器的触头只能通过小电流。
所以，它只能用于控制电路中。
它一般是没有主触点的，因为过载能力比较小。
所以它用的全部都是辅助触头，数量比较多。
新国标对中间继电器的定义是K，老国标是KA。
一般是直流电源供电。
少数使用交流供电。
中间继电器原理线圈通电，动铁芯在电磁力作用下动作吸合，带动动触点动作，使常闭触点分开，常开触点闭合；线圈断电，动铁芯在弹簧的作用下带动动触点复位，继电器的工作原理是当某一输入量(如电压、电流、温度、速度、压力等)达到预定数值时，使它动作，以改变控制电路的工作状态，从而实现既定的控制或保护的目的。
在此过程中，继电器主要起了传递信号的作用。
中间继电器组成部分中间继电器就是个继电器，它的原理和交流接触器一样，都是由固定铁芯、动铁芯、弹簧、中间继电器的特点1.整个继电器采用的是模块化结构，它的结构和交流接触器基本相同，只是电磁系统小些，触头组数较多。
继电器的体积小，重量轻，整机动作灵活、可靠，机械寿命为200万次，电气绝缘性能很好，其它的耐振性能、阻燃性能、温度特性、电气性能均达到或超过了标准要求，另外外观新颖，维修也简便2.常见的中间继电器也有主触头和辅助触头，主触头一般有四组，辅助触头有两组。
与接触器相比，它的主触头较小，承载能力低，主要用于传递控制信号。
3.中间继电器作用是用来传递信号或同时控制多个电路，也可直接用它来控制小容量电动机或其他电气执行元件动触点、静触点、线圈、接线端子和外壳组成。
中间继电器接线图及工作原理
中间继电器接线图及工作原理Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】中间继电器接线图及工作原理中间继电器(intermediaterelay)：用于继电保护与自动控制系统中，以增加触点的数量及容量。
它用于在控制电路中传递中间信号。
中间继电器的结构和原理与交流接触器基本相同，与接触器的主要区别在于：接触器的主触头可以通过大电流，而中间继电器的触头只能通过小电流。
所以，它只能用于控制电路中。
它一般是没有主触点的，因为过载能力比较小。
所以它用的全部都是辅助触头，数量比较多。
新国标对中间继电器的定义是K，老国标是KA。
一般是直流电源供电。
少数使用交流供电。
中间继电器原理线圈通电，动铁芯在电磁力作用下动作吸合，带动动触点动作，使常闭触点分开，常开触点闭合；线圈断电，动铁芯在弹簧的作用下带动动触点复位，继电器的工作原理是当某一输入量(如电压、电流、温度、速度、压力等)达到预定数值时，使它动作，以改变控制电路的工作状态，从而实现既定的控制或保护的目的。
在此过程中，继电器主要起了传递信号的作用。
中间继电器组成部分中间继电器就是个继电器，它的原理和交流接触器一样，都是由固定铁芯、动铁芯、弹簧、中间继电器的特点1.整个继电器采用的是模块化结构，它的结构和交流接触器基本相同，只是电磁系统小些，触头组数较多。
继电器的体积小，重量轻，整机动作灵活、可靠，机械寿命为200万次，电气绝缘性能很好，其它的耐振性能、阻燃性能、温度特性、电气性能均达到或超过了标准要求，另外外观新颖，维修也简便2.常见的中间继电器也有主触头和辅助触头，主触头一般有四组，辅助触头有两组。
与接触器相比，它的主触头较小，承载能力低，主要用于传递控制信号。
3.中间继电器作用是用来传递信号或同时控制多个电路，也可直接用它来控制小容量电动机或其他电气执行元件动触点、静触点、线圈、接线端子和外壳组成。
中间继电器的作用一般的电路常分成主电路和控制电路两部分，继电器主要用于控制电路，接触器主要用于主电路；通过继电器可实现用一路控制信号控制另一路或几路信号的功能，完成启动、停止、联动等控制，主要控制对象是接触器；接触器的触头比较大，承载能力强，通过它来实现弱电到强电的控制，控制对象是电器。
中间继电器工作原理注意事项
中间继电器工作原理注意事项继电器是一种常用的电气控制元件，其中间继电器作为控制性能更强的继电器的一种，在工业控制系统中起着重要作用。
了解中间继电器的工作原理及注意事项，对于正确使用和维护继电器设备至关重要。
工作原理中间继电器的工作原理主要分为以下几个方面：1.触点作用：中间继电器具有触点，通过控制端的输入信号来开关触点，实现对电路的控制。
2.电磁铁原理：中间继电器中的电磁铁通过通电产生磁场，使吸合触点闭合或者断开。
3.电磁感应：当中间继电器的线圈中通入电流时，产生的磁场会使触点产生磁感应力，从而使得触点闭合或断开。
4.信号隔离：中间继电器可以实现输入信号和输出信号的隔离，避免干扰，提高电路的稳定性。
注意事项在使用中间继电器时，需要注意以下几个方面：1.电气参数：在选择中间继电器时，要确保其电气参数符合实际应用需求，如额定电压、额定电流等。
2.环境要求：中间继电器需要在干燥通风的环境中使用，避免受潮或过热，影响其正常工作。
3.安装位置：安装中间继电器时应放置水平，固定牢靠，以防震动或外力造成损坏。
4.维护保养：定期检查中间继电器的触点是否干净，及时清洁维护，以确保其良好的接触性能。
5.过载保护：中间继电器在使用过程中要避免超过额定电流或者电压，以免造成继电器过载、烧坏。
6.接线正确：在接线时要按照接线图进行正确连接，避免接线错误导致继电器无法正常工作。
通过了解中间继电器的工作原理和注意事项，可以更好地理解和应用中间继电器，在工业控制系统中扮演重要角色。
正确使用和维护中间继电器，可以提高设备的可靠性和稳定性，确保生产运行的顺利进行。
中间继电器自锁线路接法
标题：中间继电器自锁线路接法一、引言中间继电器自锁线路是一种常用的电气控制线路，通过合理的连接方式能够实现继电器的自锁功能。
本文将详细介绍中间继电器自锁线路的接法，并提供清晰的条理结构，以帮助读者理解和应用该线路。
二、基本原理中间继电器自锁线路主要基于继电器的工作原理和电路连通断开的特性。
继电器是一种电磁装置，能够根据控制信号的输入来控制电路的通断。
利用继电器的两个触点，我们可以构建一个自锁电路，使得电路在某种条件下能够保持稳定状态。
三、线路接法1. 准备工作在开始连接中间继电器自锁线路之前，需要准备以下材料和设备：- 中间继电器：选择适合的继电器，具体参数要根据实际需求进行选择。
- 控制电源：提供足够的电源电压和电流。
- 操作按钮：用于手动控制继电器的通断。
- 开关元件：包括开关、按钮等，用于控制继电器的工作。
2. 连接步骤根据继电器的触点特性和自锁线路的需求，可以按照以下步骤进行连接：步骤一：将控制电源的正极连接到中间继电器的常开触点（通常标记为NO）上。
步骤二：将操作按钮与继电器的控制端子相连。
其中，按钮的一个端子连接到中间继电器的控制端子，另一个端子连接到控制电源的负极。
步骤三：将中间继电器的常闭触点（通常标记为NC）连接到负载电器的控制端子上。
这样，在继电器处于断开状态时，负载电器将保持关闭状态。
步骤四：将负载电器的工作电源与中间继电器的公共端子连接。
这样，在继电器处于闭合状态时，负载电器将接通工作电源，实现开启状态。
四、工作原理中间继电器自锁线路的工作原理如下：1. 初始状态：当系统刚开始运行时，继电器处于断开状态，负载电器处于关闭状态。
2. 按钮操作：当操作按钮被按下时，中间继电器的控制端子与控制电源连接，继电器吸合，触点闭合。
3. 自锁状态：一旦继电器的触点闭合，中间继电器的常闭触点与负载电器的控制端子相连，将负载电器接通工作电源，负载电器处于开启状态。
4. 解锁操作：再次按下操作按钮，中间继电器的控制端子与控制电源断开，继电器解除吸合，触点断开。
DZ-16电磁式中间继电器说明书_价格及接线图_工作原理
DZ-16电磁式中间继电器
产品说明：
型号：DZ-16；
触点形式：3常开1常闭；
安装方式：凸出式固定安装；
可选用RZ 系列集成电路导轨式中间继电器；
DZ-10系列中间继电器
一、应用范围
DZ-10系列中间继电器(以下简称继电器)作为辅助继电器、用于各种保护线路中，以增加主保护继电器的触点数量或接点容量。
DZ-15型中间继电器具有两付动合和两付动断触点。
DZ-16型中间继电器具有三付动合和一付动断触点。
DZ-17型中间继电器具有四付动合触点。
二、主要技术参数
●额定电压 ：DC12V 、48V 、110V 、220V 。
● 动作值：不大于70％额定电压值。
● 返回值：不小于额定值的5%。
● 动作时间：在额定值下不大于45ms 。
● 返回时间：当输入激励量由额定值降至零时，继电器的返回时间不大于60ms.
● 功率消耗：不大于7W 。
● 触点容量：在电压不超过250V ，电流不超过5A ，时间常数为5±0.75ms 的直流有感负荷电路中，产品输出触点的断开容量为50W 。
输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。
输出触点长期允许接通电流为5A 。
● 介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz 的交流电压历时1分钟试验而无绝缘击穿或闪络现象。
三、内部接线图
四、外形及开孔尺寸
本继电器采用凸出式固定接线，外形尺寸，安装开孔图详见附图。
卓群电力科技有限公司。
中间继电器,热继电器,时间继电器,固态继电器的原理及使用图文详解
中间继电器，热继电器，时间继电器，固态继电器的原理及使用图文详解今天学习最常见的几种继电器，几分钟时间让你对继电器有个清晰地认识。
继电器是一种当输入量（电、磁、声、光、热）达到一定值时，输出量将发生跳跃式变化的自动控制器件。
继电器的工作原理和特性：当输入量(如电压、电流、温度等)达到规定值时，使被控制的输出电路导通或断开的电器。
可分为电气量(如电流、电压、频率、功率等)继电器及非电量(如温度、压力、速度等)继电器两大类。
具有动作快、工作稳定、使用寿命长、体积小等优点。
广泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。
继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种"自动开关"。
故在电路中起着自动调节、安全保护、转换电路等作用。
常用的有以下几种：1、电磁继电器在输入电路内电流的作用下，由机械部件的相对运动产生预定响应的一种继电器。
电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
直流电压中间继电器只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的"常开、常闭"触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为"常开触点"（动合触点）；处于接通状态的静触点称为"常闭触点"（动断触点）。
13和14是线圈触点；1和9，4和12是常闭触点；5和9,8和12是常开触点电磁继电器包括电压继电器、电流磁继电器、磁保持继电器等。
中间继电器接线图
中间继电器接线图中间继电器，集成电路型，作为老式DZ-200系列电磁式中间继电器的替代产品，其稳定性，动作速度均优于老式电磁继电器；现多用于大型柜体的新建和改造项目中；其安装方式分为板前和板后两种形式，柜体开孔，则需采用板后安装的方式；方法/步骤1．各种型号继电器主要技术数据列于表1中。
2．继电器的动作电压对于DS–21～24不大于70％额定电压；对于DS–21/C～24/C不大于75％额定电压。
DS–25～28不大于85％额定电压。
3．继电器的返回电压不低于5％额定电压。
4．继电器主触点延时一致性不大于表2中的规定。
5．继电器主触点延时整定值误差应符合表3规定。
6．热稳定性：当环境温度为40℃时，DS–21～DS–24继电器的线圈耐受110％额定电压历时2分钟，温升不超过65℃；对于DS–25～28中380V继电器线圈耐受110％额定电压历时1.5分钟，温升不超过65℃；对于DS–25～28中220V、127V、110V继电器以及DS–21／C～DS–24／C继电器的线圈长期耐受110％额定电压，温升不超过65℃。
7．在额定电压下的功率消耗：对于DS–21～DS–24不大于10W；对于DS–25～28不大于35VA；对于DS–21／C～DS–24／C不大于7.5W。
8．触点断开容量直流有感（τ=5ms）回路，U≤250V，I≤1A，主触点和瞬动触点为50W。
9．介质强度继电器各导电电路连在一起与外露的非带电金属部分及外壳之间，能承受2kV（有效值），50Hz的交流电压历时1min试验，耐无绝缘击穿或闪络现象。
10．电寿命5×103次，机械寿命104次。
11．继电器主触点长期闭合电流5A，瞬动触点长期闭合电流5A。
12．继电器的重量约0.7kg。
几分钟了解!中间继电器实物接线图、工作原理及作用
几分钟了解！中间继电器实物接线图、工作原理及作
用
首先，中间继电器用于继电保护与自动控制系统中，以增加触点的数量及容量，还被用于在控制电路中传递中间信号。
中间继电器的延时方式主要有两种，分别是通电延时和断电延时，安装方式主要分为固定式、凸出式、嵌入式、导轨式。
它一般是没有主触点的，因为过载能力比较小，所以它用的全部都是辅助触头，数量比较多。
你还想要知道更多关于中间继电器的知识吗？下面贤集网小编来为您介绍一下中间继电器实物接线图、工作原理、作用、参数、特点、结构、故障处理方法及选购方法。
中间继电器实物接线图
不同的继电器接线方法会有些差异。
下面介绍的是8个接线端子的接线方法。
5和6是一对公共端子，1和2是一对常闭触点，3和4是一对常开触点。
7、8不通电时，5—6和1—2接通，通电后就会断开1—2，而5—6不断，
再和3—4接通。
一般中间继电器是双刀双掷开关，7—8端子接内部的线圈，使用时会并联一个续流二极管，二极管接入时的极性和继电器端子标注相反（8+接二级管的负极，7-接二级管的正极），达到预定值时，继电器会工作驱动电路断开，那一瞬间会因为自感电压产生很高的的电流，而这个电流会流过续流二级管，而不会经过起到电路，从而保护了电路中的元件。
继电器工作原理接线图
继电器工作原理接线图
速度继电器工作原理
速度继电器与被控电动机同轴联接，电动机制动时，仍会惯性旋转，带动速度继电器的转子一起转动。
转子的旋转磁场在速度继电器定子绕组中
感应出电动势和电流，由左手定则可以确定。
此时，定子受到与转子转向相
同的电磁转矩的作用，使定子和转子沿着同一方向转动。
定子上固定的胶木
摆杆也随着转动，推动簧片（端部有动触头）与静触头闭合（按轴的转动方
向而定）。
静触头又起挡块作用，限制胶木摆杆继续转动。
因此，转子转动时，定子只能转过一个不大的角度。
当转子转速接近于零（低于100转/分钟）时，胶木摆杆恢复原来状态，触头断开，切断电动机的反接制动电路。
n动作转速一般不低于300转/分钟，复位转速约在100转/分钟以下。
热继电器工作原理
电动机过载时，电流通过串联在定子电路中的电阻丝，使之发热过量，双金属片受热膨胀，因膨胀系数不同，膨胀系数较大的左边一片的下端向右
弯曲，通过导板推动补偿双金属片使推杆绕轴转动，带动杠杆使它绕轴转动，将常闭触头断开。
接触器线圈断电，主触头释放，使电动机脱离电源得到保护。
电磁继电器工作原理。
JZS-7_347静态可调延时中间继电器说明书_价格及接线图_工作原理
JZS-7/347静态可调延时中间继电器产品说明：产品型号：JZS-7/347静态可调延时中间继电器；延时类型：可调延时动作；触点形式：2常开2常闭；壳体形式：JK-1壳体（前接线后接线可选）；可替代DZS 系列中间继电器使用JZS-7产品说明书1 用途JZS-7/347静态可调延时中间继电器用于直流或交流操作的各种保护和自动控制线路中，作为辅助继电器，以增加触点数量和触点容量。
可根据需要自由调节通电延时或断电延时的时间。
2型号命名3 主要性能本系列产品为静态储能延时型中间继电器，通电瞬间电容储能，继电器通过数字电路根据用户设定去控制中间继电器断开或动作，从而达到延时目的。
具有下列特点：3.1、采用高性能密封继电器。
防潮，防尘，不断线，可靠性高。
3.2、继电器动作后有灯光指示，有电源指示。
3.3、继电器的电气寿命和机械寿命长。
3. 4、触点容量大，触点接触电阻小。
3. 5、绝缘耐压水平高。
4 技术条件4.1 环境基准条件4.2 正常使用条件环境温度：20℃±2℃ 环境温度：-25℃～+40℃相对湿度：45％～75％ 环境相对湿度：不大于90％大气压力：80Kpa ～106Kpa 大气压力：80Kpa ～110Kpa存储和运输过程中的极限温度：-25℃～+75℃定电压值：6V ，12V ，24V ，48V ，110V ，220V AC 、DC ；380VAC 。
4.4 触点容量 在电压不大于250V ，功率因数COSφ为1.0的交流电路中，可分断10A 。
直流：普通型：接通DC220V ，10A ；断开DC220V ，τ=5mS ，50W 负载。
B 型：接通DC220V ，10A ；断开DC250V ，τ=5mS ，500W 大容量触点，极限容量为1500W 。
4.5 保持值 0.7～1.2倍额定电压，动作延时≤20mS ，最小可调返回延时≤20mS 。
4.6 功耗在额定电压下不大于5W 。
JZY-208,JZJ-208静态中间继电器说明书_接线图_工作原理
JZY-208，JZJ-208静态中间继电器
产品说明：
产品型号：JZY-208，JZJ-208静态中间继电器；
产品类型：静态中间继电器；
触点形式：4常开2常闭；
安装壳体：嵌入式插拔结构（板前/板后）；
额定电压：AC380V ，AC/DC220V ，AC/DC110V ，AC/DC48V 常用。
.
JZ-200系列静态中间继电器
1 用途
本系列中间继电器用于各种保护和自动控制装置中，以增加保护和控制回路的触点数量和触点容量。
本系列中间继电器包含JZY-200、JZL-200、JZJ-200、JZB-200、JZS-200、JZK-200、JZY-200X 、JZL-200X 、JZJ-200X 、JZB-200X 、JZS-200X 、JZK-200X 等产品。
2 原理及结构
本系列中间继电器由电子元件和小型大功率继电器组成，延时由CMOS 集成数字电器作延时元件，使延时精度更高。
3 内部接线图
卓群电力科技有限公司
注：带保持线圈的触点为保持触点4 外形及安装开孔尺寸图。
中间继电器
中间继电器的作用1、隔离。
控制系统的输出信号与负载端电气隔离；2、转换。
比如控制系统输出信号为DC24V ，但负载使用AC220V 供电，对于输入，可逆；3、“放大”。
控制器输出的信号的带负载的能力往往有限，在mA 或者数A 的级别，如果有需要更大电流的负载，只能通过中间继电器来转换。
4、便于维护。
即使是满足负载电流要求的输出端，但因为集成在控制器内部，如果损坏，更换维修比较麻烦，但如果通过中间继电器，输出端的负载只是继电器的线圈，减轻了控制器输出级的负载，从而降低损坏的几率。
而当中间继电器触点因为频繁的使用损坏时，很容易通过简单的插拔完成更换。
中间继电器辅助继电器定义：用于增加控制电路中的信号数量或信号强度的一种继电器。
电力（一级学科）；继电保护与自动化（二级学科）中间继电器中间继电器(intermediate relay)：用于继电保护与自动控制系统中，以增加触点的数量及容量。
它用于在控制电路中传递中间信号。
中间继电器的结构和原理与交流接触器基本相同，与接触器的主要区别在于：接触器的主触头可以通过大电流，而中间继电器的触头只能通过小电流。
所以，它只能用于控制电路中。
它一般是没有主触点的，因为过载能力比较小。
所以它用的全部都是辅助触头，数量比较多。
新国标对中间继电器的定义是K ，老国标是KA 。
一般是直流电源供电。
少数使用交流供电。
中文名： 中间继电器外文名： auxiliary relay型号： RZ-D 系列 安装方式： 固定式、凸出式、嵌入式、导轨式 电源类型： 交流直流延时方式：通电延时、断电延时触点形式：1-8个触点任意组合结构及原理⒈线圈装在"U"形导磁体上，导磁体上面有一个活动的衔铁，导磁体两侧装有两排触点弹片。
在非动作状态下触点弹片将衔铁向上托起，使衔铁与导磁体之间保持一定间隙。
当气隙间的电磁力矩超过反作用力矩时，衔铁被吸向导磁体，同时衔铁压动触点弹片，使常闭触点断开常开触点闭合，完成继电器工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中间继电器接线图及工作原理
中间继电器(intermediate relay) ：用于继电保护与自动控制系统中，以增加触点的数量及容量。
它用于在控制电路中传递中间信号。
中间继电器的结构和原理与交流接触器基本相同，与接触器的主要区别在于：接触器
的主触头可以通过大电流，而中间继电器的触头只能通过小电流。
所以，它只能用于控制电路中。
它一般是没有主触点的，因为过载能力比较小。
所以它用的全部都是辅助触头，数量比较多。
新国标对中间继电器的定义
是K，老国标是KA。
一般是直流电源供电。
少数使用交流供电。
中间继电器原理
线圈通电，动铁芯在电磁力作用下动作吸合，带动动触点动作，使常闭触点分开，常开触点闭合；线圈断电，
动铁芯在弹簧的作用下带动动触点复位，继电器的工作原理是当某一输入量( 如电压、电流、温度、速度、压力等) 达到预定数值时，使它动作，以改变控制电路的工作状态，从而实现既定的控制或保护的目的。
在此过程中，继电器主要起了传递信号的作用。
中间继电器组成部分
中间继电器就是个继电器，它的原理和交流接触器一样，都是由固定铁芯、动铁芯、弹簧、中间继电器的特点1. 整个继电器采用的是模块化结构，它的结构和交流接触器基本相同，只是电磁系统小些，触头组数较多。
继电
器的体积小，重量轻，整机动作灵活、可靠，机械寿命为200 万次，电气绝缘性能很好，其它的耐振性能、阻
燃性能、温度特性、电气性能均达到或超过了标准要求，另外外观新颖，维修也简便
2. 常见的中间继电器也有主触头和辅助触头，主触头一般有四组，辅助触头有两组。
与接触器相比，它的主触
头较小，承载能力低，主要用于传递控制信号。
3. 中间继电器作用是用来传递信号或同时控制多个电路，也可直接用它来控制小容量电动机或其他电气执行元件
动触点、静触点、线圈、接线端子和外壳组成。
中间继电器的作用
一般的电路常分成主电路和控制电路两部分，继电器主要用于控制电路，接触器主要用于主电路；通过继电器
可实现用一路控制信号控制另一路或几路信号的功能，完成启动、停止、联动等控制，主要控制对象是接触器；
接触器的触头比较大，承载能力强，通过它来实现弱电到强电的控制，控制对象是电器。
中间继电器接线图
1. 代替小型接触器
中间继电器的触点具有一定的带负荷能力，当负载容量比较小时，可以用来替代小型接触器使用，比如电动卷闸门和一些小家电的控制。
这样的优点是不仅可以起到控制的目的，而且可以节省空间，使电器的控制部分做得比较精致。
2. 增加接点数量
这是中间继电器最常见的用法，例如，在电路控制系统中一个接触器的接点需要控制多个接触器或其他元件时而是在线路中增加一个中间继电器。
3. 增加接点容量
我们知道，中间继电器的接点容量虽然不是很大，但也具有一定的带负载能力，同时其驱动所需要的电流又很小，因此可以用中间继电器来扩大接点容量。
比如一般不能直接用感应开关、三极管的输出去控制负载比较大的电器元件。
而是在控制线路中使用中间继电器，通过中间继电器来控制其他负载，达到扩大控制容量的目的。
4. 转换接点类型
在工业控制线路中，常常会出现这样的情况，控制要求需要使用接触器的常闭接点才能达到控制目的，但是接触器本身所带的常闭接点已经用完，无法完成控制任务。
这时可以将一个中间继电器与原来的接触器线圈并联，用中间继电器的常闭接点去控制相应的元件，转换一下接点类型，
达到所需要的控制目的。
5. 用作开关
在一些控制线路中，一些电器元件的通断常常使用中间继电器，用其接点的开闭来控制，例如如
彩电或显示器中常见的自动消磁电路，三极管控制中间继电器的通断，从而达到控制消磁线圈通
断的作用。
中间继电器的作用：
中间继电器就是普通的电磁式继电器，一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上
一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧
的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之消失，
衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。
这样吸合、释放，
从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈
未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
中间继电器作用是用来传递信号或同时控制多个电路，也可直接用它来控制小容量电动机或其他电气执行元件，
它的结构和交流接触器基本相同，只是电磁系统小些，触点多些。
中间继电器的作用就是一个转换介质的作用，比如你想用小的直流开关去控制接触器吸合，
但接触器是交流，两者不能接在一个回路中，这个时候你就可以用开关去控制中间继电器带电，
让继电器的常开点来控制交流接触器带电吸合。
还有另一个作用就是，当你的线路中触点不够用
的时候，可以把最后的两个触点接到中间继电器的线圈上，那么当中间继电器线圈一得电，它的
那么多常闭常开触点就可以用了，这样就增加了可用触点的数量。
这也就是它叫“中间”继电器的原因，用A 控制B，B 来控制C，这就是间接控制的目的。
中间继电器(intermediate relay) ：用于继电保护与自动控制系统中，以增加触点的数量及容量。
它用于在控制电路中传递中间信号。
中间继电器的结构和原理与交流接触器基本相同，与接触器
的主要区别在于：接触器的主触头可以通过大电流，而中间继电器的触头只能通过小电流。
所以，
它只能用于控制电路中。
它一般是没有主触点的，因为过载能力比较小。
所以它用的全部都是辅
助触头，数量比较多。
新国标对中间继电器的定义是K，老国标是KA。
一般是直流电源供电。
少数使用交流供电。
中间继电器主要有JZ7 系列和JZ8 系列两种，后者是交直流两用的。
在选用中
间继电器时，主要是考虑电压等级以及常开和常闭触点的数量。
