一、概述

电力传输系统中，高压开关柜作为其中的核心枢纽部分，起着关键性的作用，如何确保高压开关柜的正常运行是电网里面的一个相当重要课题。

开关柜内部众多的接触点会由于长期的使用导致高温氧化腐蚀、螺栓松动等原因造成接触电阻的增加，从而引起设备的过热、更甚至出现严重事故，因此实行设备运行的温度在线监测是很有必要的。

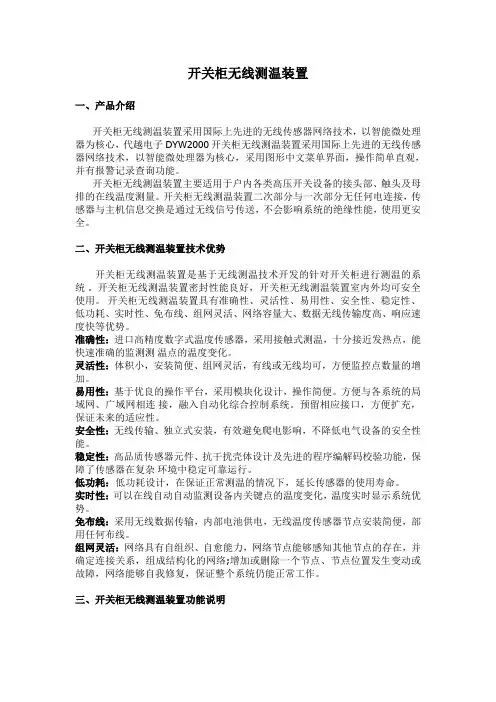

二、YC无线测温系统描述

YC无线测温系统专门设计用于高压设备的温度在线检测，采用高性价比的无线传输方式。YC系列的开关柜无线测温装置采用无线电传输温度信号，传感器安装在高压设备的最容易产生高温造成事故的螺栓接触点上，并且与接收装置之间无电气连接。在保证开关柜的原运行环境下，提供一种实时、高效、安全可靠的温度在线检测方法。

特征：

★ 采用超外差射频无线技术，工作在315MHz频段；ZigBee模式，工作在915MHz频段★ 直接序列扩频(DSSS)，抗干扰能力更强

★ 温度传感器一体化结构

★ 自动传感器识别、无连线、安装简便

★ 高达65535个无线传感器编址

★ 极低的传感器耗电，电池寿命：>5年

★具有低功耗、数据无线传输、精度高、响应速度快、操作灵活、组网方便等优势。

▲产品简介

无线测温接收装置参数数值

射频标准IEEE802.15.4

可管理传感器数128只

可显示传感器数6-15只

显示屏 3.5寸 TFT

温度显示方式

当前本柜所有传感器温度、

单个传感器温度按日期查询、

传感器历史温度曲线图

存储历史数据

（天数）

>30天

报警输出声光报警

网络接口隔离RS-485工业总线接口

工作电压交流110～240Vac、24Vdc/10a

工作温度-10℃～+80℃

存储温度-40℃～+85℃

安装方式嵌入式盘状

开孔尺寸135mm(宽) X 85mm(高) X 55mm(厚度)

无线测温传感器参数数值

温度测

范围

-55～+125℃

精度

±0.5℃(-20～+80℃),±1℃(-55～

+125℃)

分辨率0.0625℃

温度测量周期约60S、出厂时设定

供电 3.6V锂电池，工作时间>6年

射频标准IEEE802.15.4

外形尺寸

55mmX35mmX20mm（再生电路模式）

50mmX35mmX20mm（ZigBee模式）

灌封材料环氧树脂

无线传感器安装底板材料铝合金

外形尺寸70mmX35mmX2mm

三、采用上位计算机实现集中温度监测

YC-12无线式温度监测仪，具有一个的RS-485接口，在无中继器的情况下，高达128个监测仪可组成一个测量网络，由上位计算机在线监测个仪器测量的温度。如图：

四、无线温度传感器在室外母线及开关柜测温中的应用

无线温度传感器设计用于室外母线接头和开关接点的温度监测，可用于以下设备的温度测量：

★ 高压开关柜动静触头

★ 高压电缆接头

★ 箱式变电站

★ 高压母线接头

如图：
